Segel lip poros Rotarysing umum dikenal minangka segel lenga. Padha dipasang ing omah bantalan rotary lan ngalami gerakan relatif marang poros puteran. Sisipan logam nyedhiyakake dhukungan struktural, nalika spring garter ngetrapake preload radial menyang lambe sealing, nyegah bocor pelumas lan mlebu rereged eksternal.

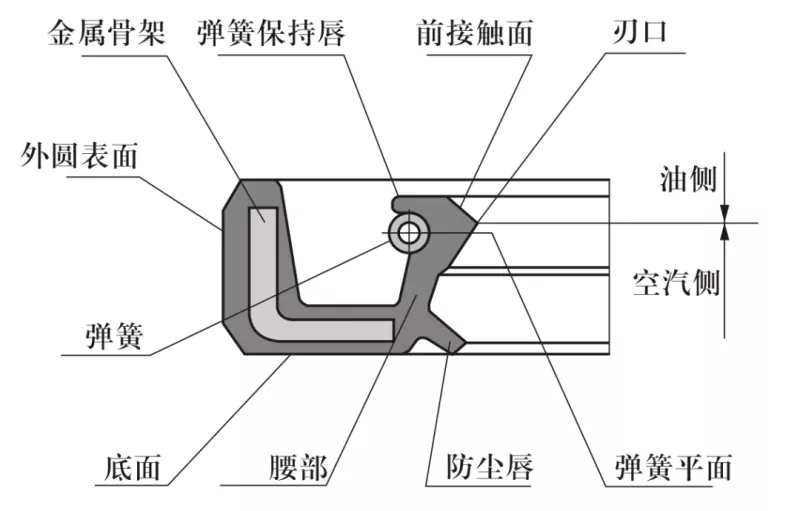

Skema bagean salib segel minyak umum
1. Bahan poros: Umume baja karbon utawa stainless steel. Kanggo aplikasi kanthi kacepetan dhuwur, plating krom digunakake, kanthi kekerasan HRC 40–45.
2. Poros Rotary lan desain bolongan omah: Lumahing poros kudu Gamelan lan bebas saka burrs. Tandha mesin spiral bisa nggawe efek pumping sing nyebabake bocor; mulane, dianjurake kanggo tlatah area batang ngendi segel dipasang menyang roughness lumahing Ra 0,1-0,5 μm. Rampung sing luwih alus dibutuhake nalika kacepetan rotasi mundhak.
Kanggo nggampangake instalasi lan mbusak, poros lan bolongan omah kudu dirancang nganggo chamfers utawa sudhut bunder, kaya sing dituduhake ing Gambar 1 lan 2.
Gambar 1: Desain chamfer bolongan omah

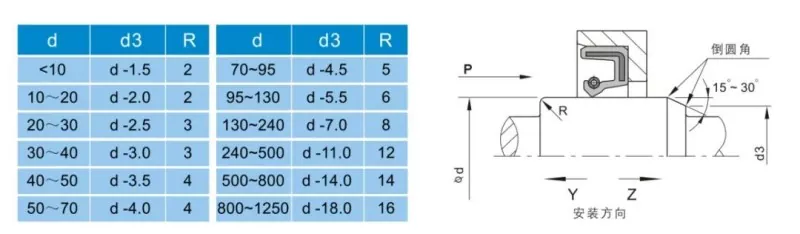

Gambar 2: Desain chamfer poros Rotary

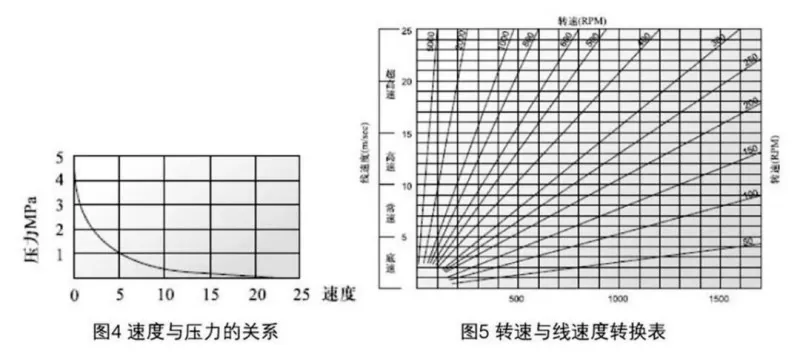

Ana akeh faktor sing mengaruhi kinerja sealing. Ngluwihi materi lan struktur segel lenga, faktor kayata medium, suhu, tekanan, pelumasan, kacepetan, lan kekasaran permukaan langsung mengaruhi kinerja-lan faktor kasebut asring sesambungan karo siji liyane. Bagan ing ngisor iki kasedhiya kanggo referensi pangguna.

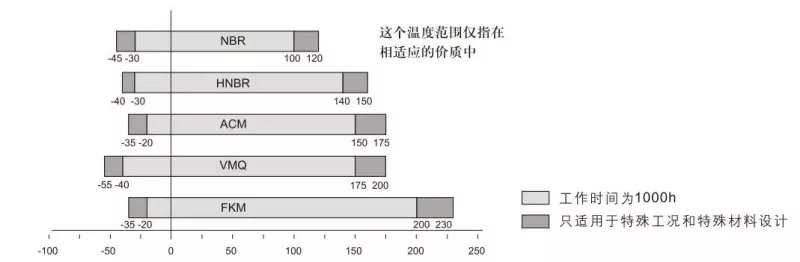

Gambar 3: Pengaruh suhu ing segel lenga

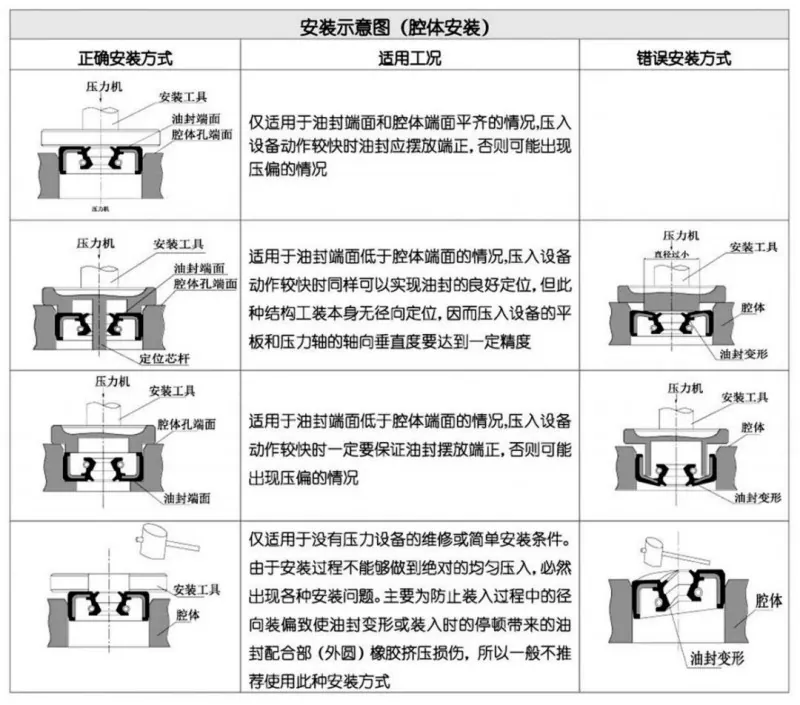

Instalasi sing ati-ati minangka prasyarat kanggo fungsi segel minyak.
