Unsur Pandhuan Seal Hidrolik

Unsur Pandhuan Seal Htraulik, kaya produk segel hydraulik liyane, duwe model subdivision khusus. Segera ruichen mesthi njaga pangembangan produk lan kontrol kualitas. Saben model duwe desain lan produksi produksi sing beda, lan duwe kahanan lan aplikasi sing luwih target dhewe.

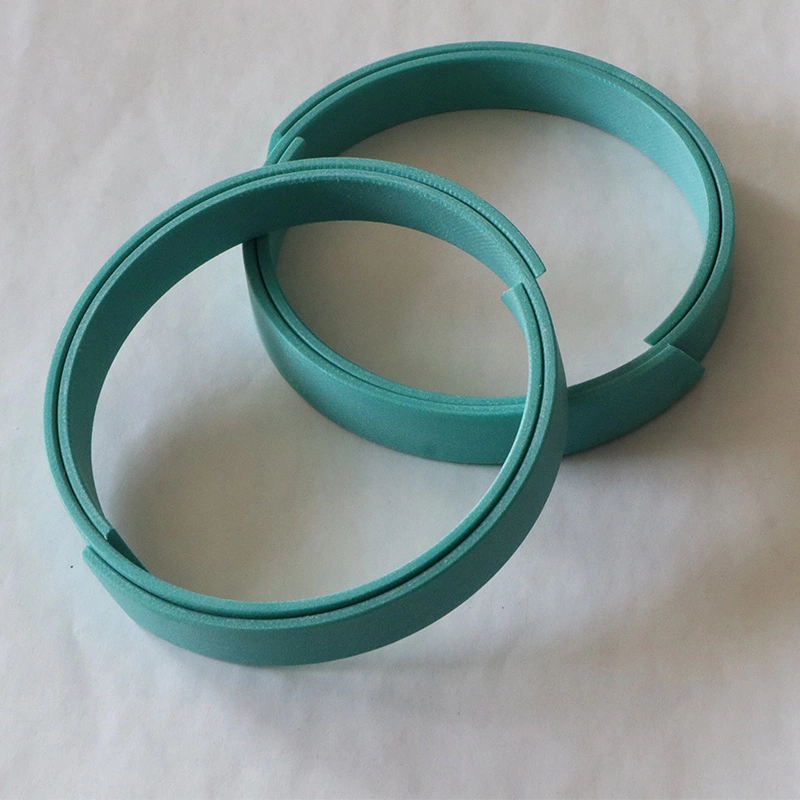

RC1081 belang tuntunan poltetra Katik duwe ciri gedhe, nyandhang, gesekan rendah, gesekan rendah lan ora ana gaweyan amarga tambahan saka tembaga lan bahan liyane menyang materi ptfe. Sabuk pandhuan pthenolfa sing dikuatake RC1082 duwe kapasitas beban radial sing luwih dhuwur tinimbang sabuk pandhuan PTFE amarga nggunakake bahan sing dikonfirmasi kain fenolfor. Pandhuan Pandhuan kasebut diwenehake ing gulung, sing bisa dipotong dening pangguna supaya gampang instalasi lan ngindhari kontak logam ing permukaan geser.

Cincin dhukungan minangka komponen dhasar silinder sing penting kanggo silinder hidrolik. Supaya bisa adaptasi kanggo ngembangake segel gabungan gabungan lan struktur bahaya alus ing donya, perusahaan kita wis sukses nganakake cincin dhukungan fenorled kain sing dikembangake (sabuk). Taun-taun nggunakake nyata nuduhake yen produk iki wis tekan utawa ngluwihi tingkat kualitas produk asing sing padha lan wis dipuji dening pangguna. Tabel kinerja dering dhukungan (sabuk) sing diprodhuksi dening perusahaan bisa digunakake minangka referensi. Rod Piston lan Piston Rod Silinder hidraulik hidraulik balik muter peran sing ndhukung lan nuntun.

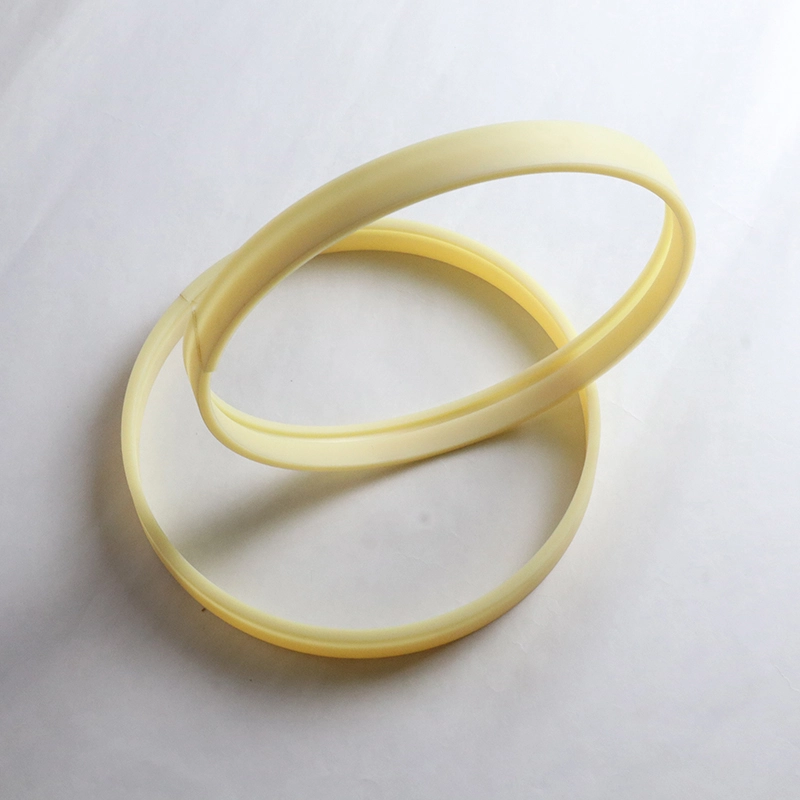

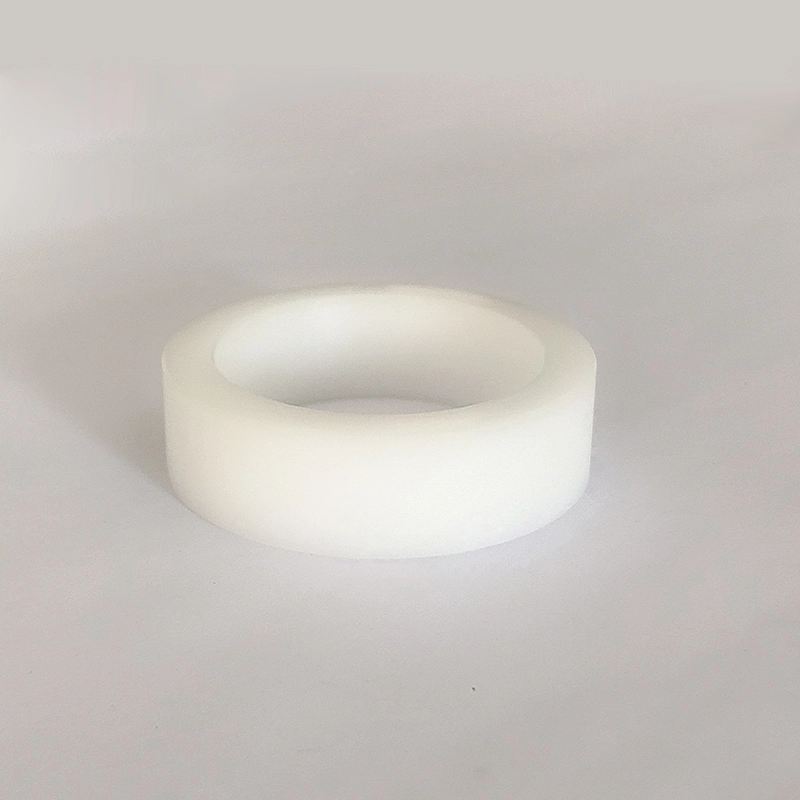

Pandhuan Pandhuan Non-Metallic RCS kanggo Rod Piston Non-Metallic Cincin Kanggo Piston

Kanggo rod piston utawa piston sing mlaku ing silinder hidrolik, cincin sing nganggo duwe efek tuntunan sing tepat lan bisa nyerep pasukan radial. Ing wektu sing padha, cincin nyandhang bisa nyegah kontak logam geser bagean ing silinder hidrolik. Dibandhingake karo cincin sandhangan logam, dering tanpa metalik duwe akeh kaluwihan. Antarane,, pantai fenolik sing dikuatake kain sing dikuatake ing jinis ing situs lan jinis siap digunakake.

1. Rintangan nyandhang apik

2. Ngindhari kontak logam

3. Bisa nyuda geter mekanik

4. Amarga efek pusat cincin, reresik radial sing luwih gedhe diidini

5. Groove Sederhana lan gampang diinstal

Biaya pangopènan sithik adhedhasar keuntungan ing ndhuwur, umume digunakake

Tuntunan Lengan

Gfai minangka sleeve kanggo pistet rod, sing ndhukung lan nuntun rod piston lan uga duwe fungsi dustroof. Lengan lengen GFI lan GFA minangka lengen klambi kanggo rod piston, sing ndhukung lan nuntun rod piston.

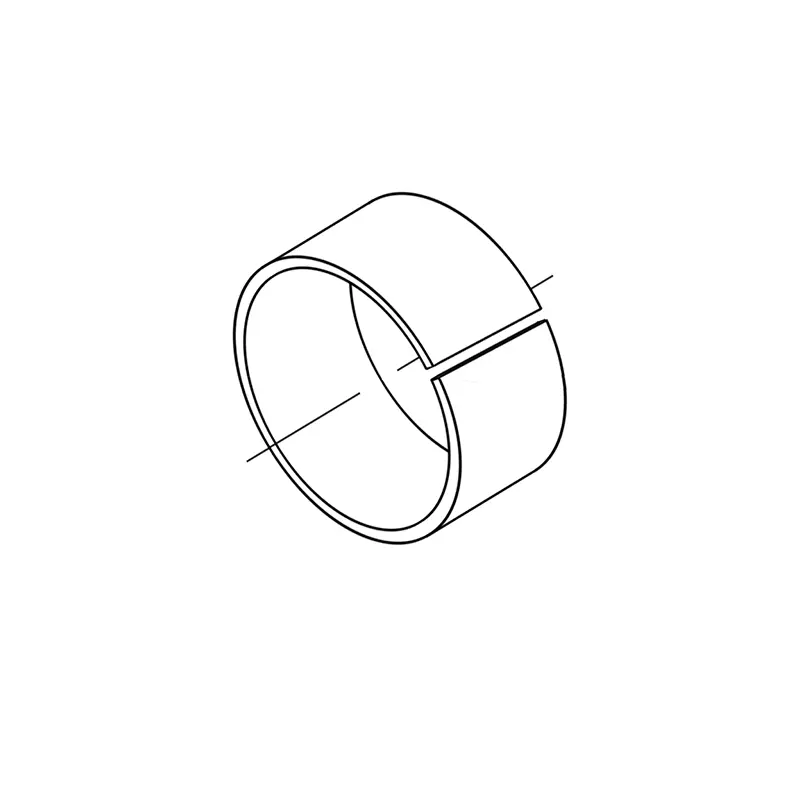

Dering pandhuan RCSF-1 digawe saka piring baja minangka dhasar, bubuk tembaga sing sinetron ing tengah, lan campuran polTetetraofluoroethylene lan serat digulung ing permukaan. Fitur: 1. Campuran PTFE lan serat yaiku 0,01-0.03mm, mbentuk film transfer kanggo nglindhungi lumahing dual lan duwe sipat lubricaling; 2 .. Lapisan bubuk tembaga yaiku 0.2-0.3mm, kanthi kapasitas sing apik lan nyandhang resistensi, konduktivitas termal sing apik; 3 .. baja karbon rendah, nyedhiyakake kapasitas sing apik lan konduktivitas termal.

RCFB jinis gangsa gangsa digawe saka kusn8 Bronze minangka bahan dhasar lan dadi bushing ekonomi kanthi kapasitas sing gedhe lan resistensi sing apik. Lumahing produk RcFB090 ditutupi bolongan berlian minyak terkenal, lan permukaan sing digunakake kanggo bolongan rcfb092 ditutupi bolongan minyak biasa, sing dadi peran panyimpenan minyak. Luwih gampang mbentuk film minyak ing wiwitan gerakan, saengga nyuda resistensi gesekan dhisikan.

Fitur lan Aplikasi Produk:

Conto Conto:

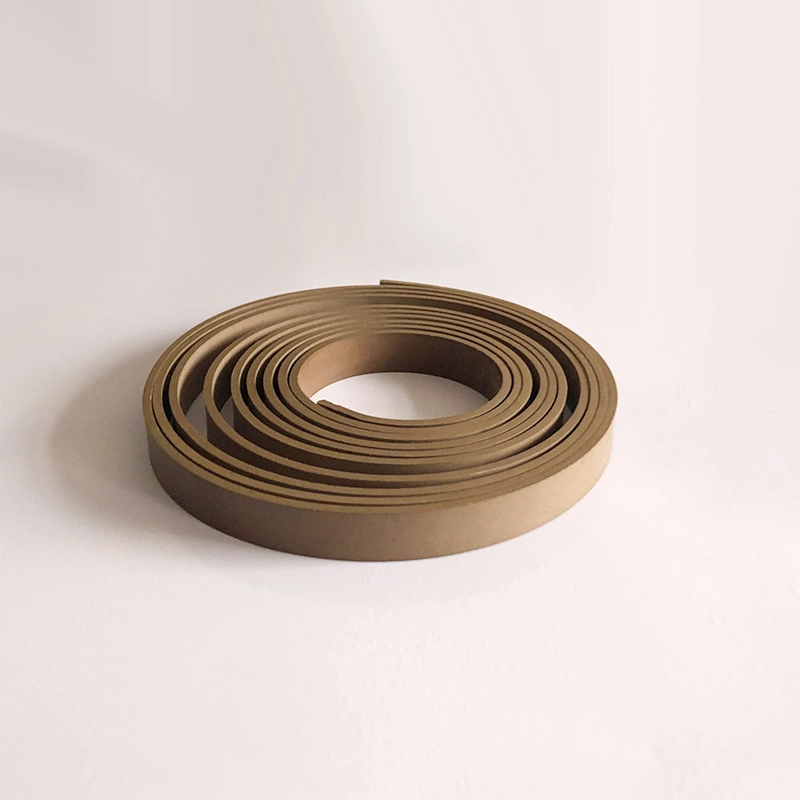

Tuntunan pandhuan ptfe tape pesenan conto rc1081-9.7x2.5

Pandhuan kain pheenelic tape pesen pesen rc1082-9.7x2.5

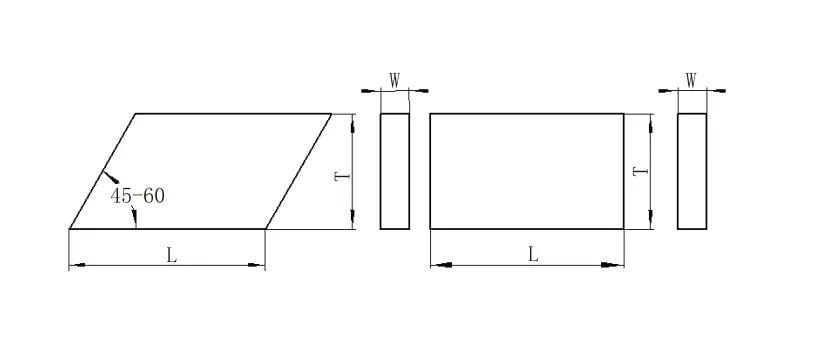

Pitungan dawa nglereni

Kanggo shaft: l = 3.1 (d + w) bolongan: l = 3.1 (d-w)

L --- dawa d --- cetak diameter d - (diameter w --- ring kekandelan z --- potongan clearance

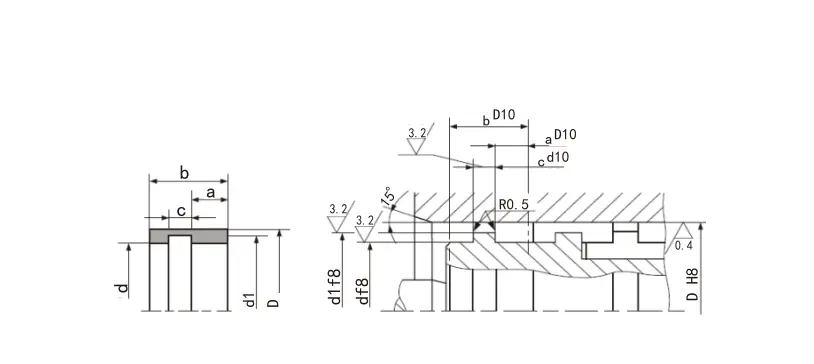

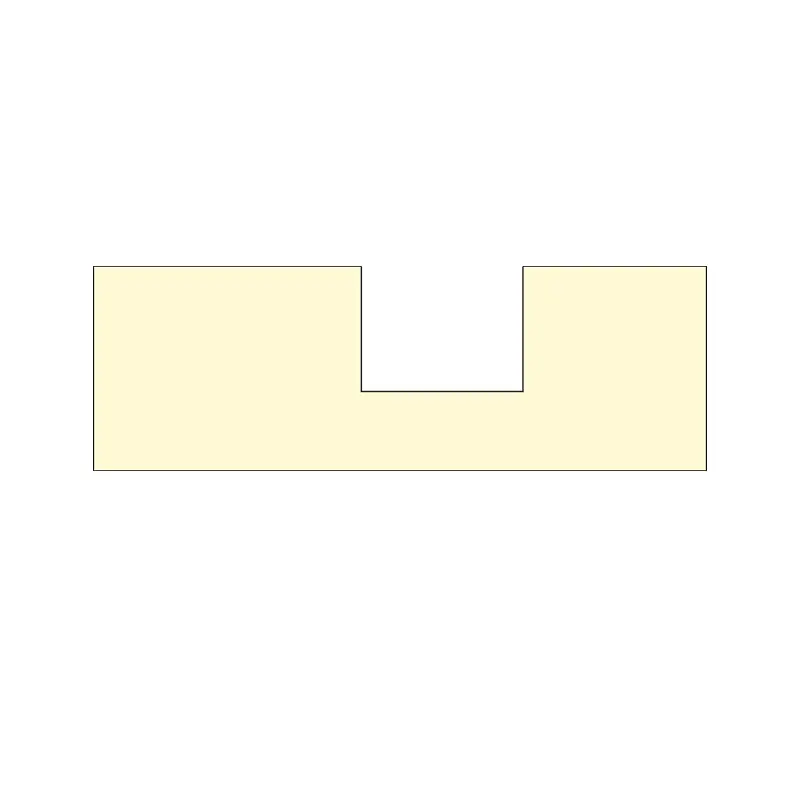

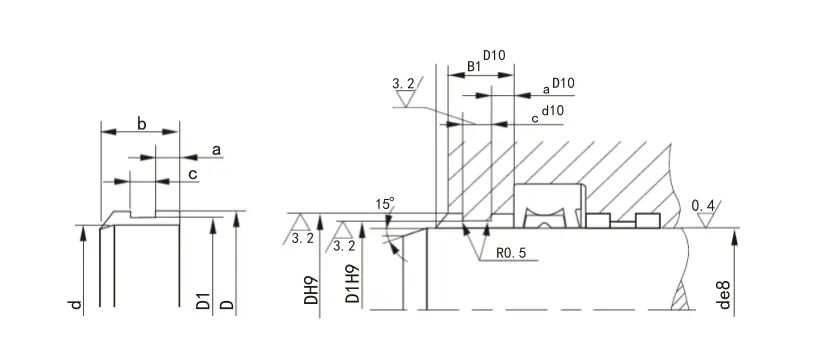

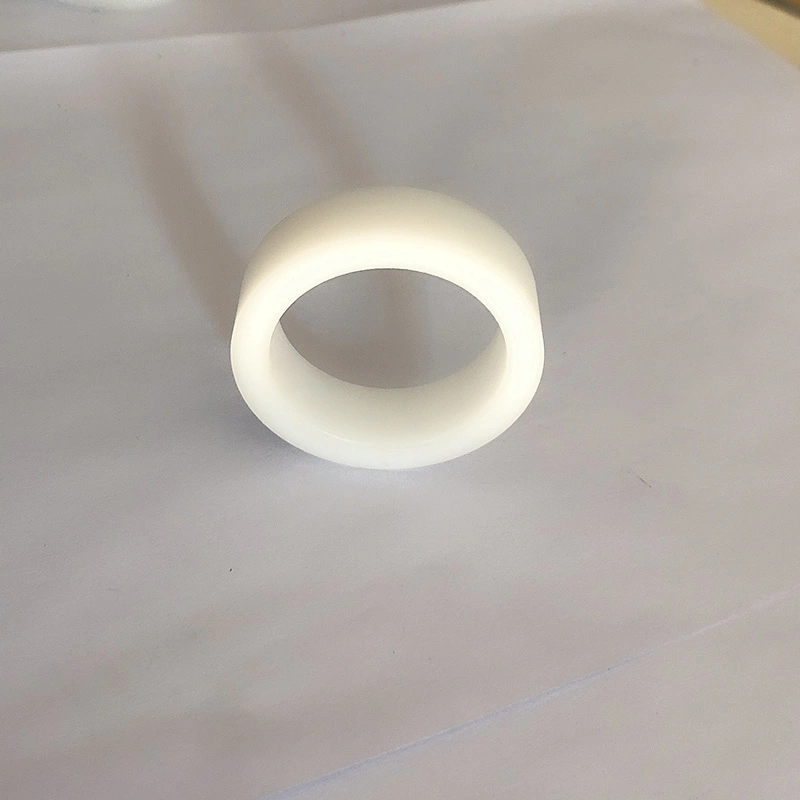

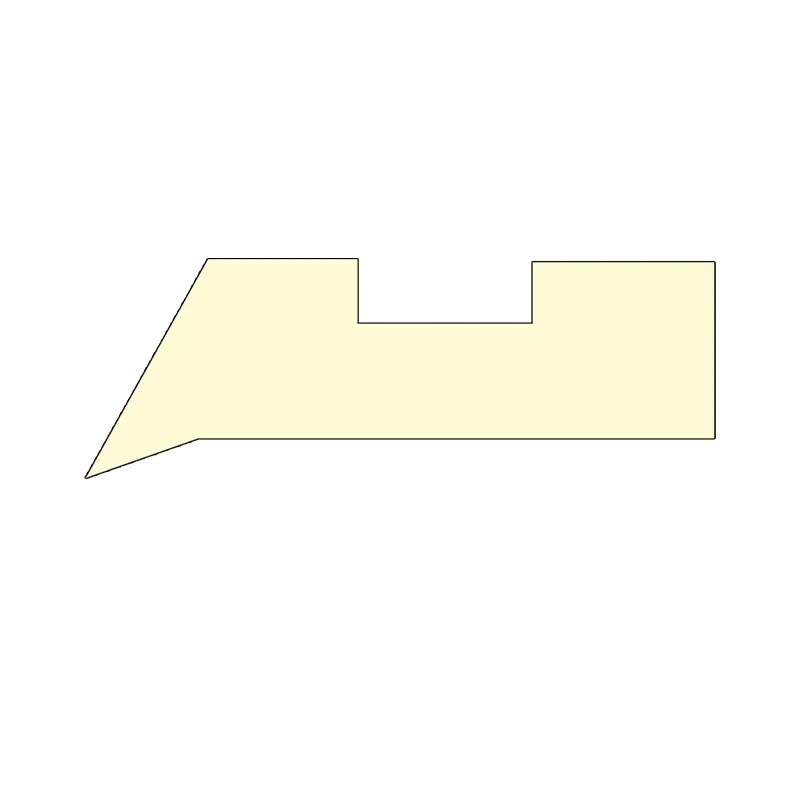

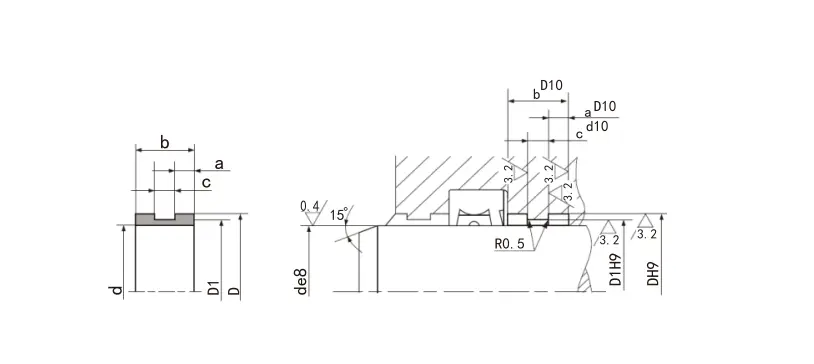

Guide Gfai

1. Kinerja lan Gunakake: Grafi Gfai Lengan minangka Tuntutan Tuntutan kanggo Rod Piston, sing ndhukung lan nuntun rod piston lan duwe fungsi bledug.

2. Bahan: Nylon Pa, PolyoxyMethylene Pom lan PolyTetrafluoroethylene PTFE.

3 .. Kondisi kerja: Suhu kerja: -55 ~ + 225 ° C (PTFE digunakake ing ndhuwur 120 °).

4 .. Desain Standard: Nalika ngrancang lan milih, waca seri Fai Hunger Company.

5. Minding lan Pesenan Cara: Guide Gfai dicenthang nganggo nomer pesenan, contone: GFAI-0600 PTFE

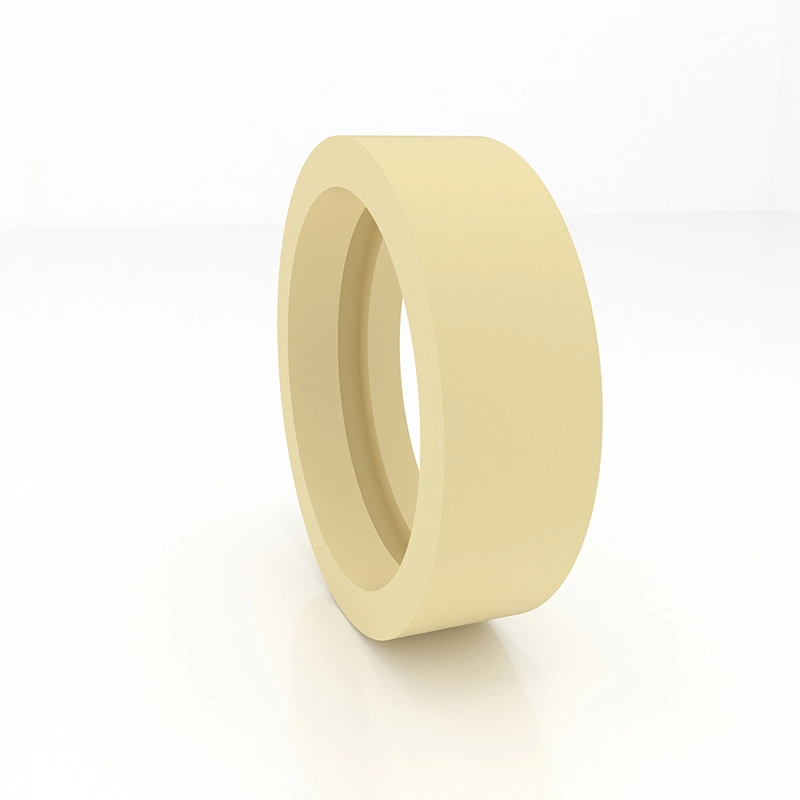

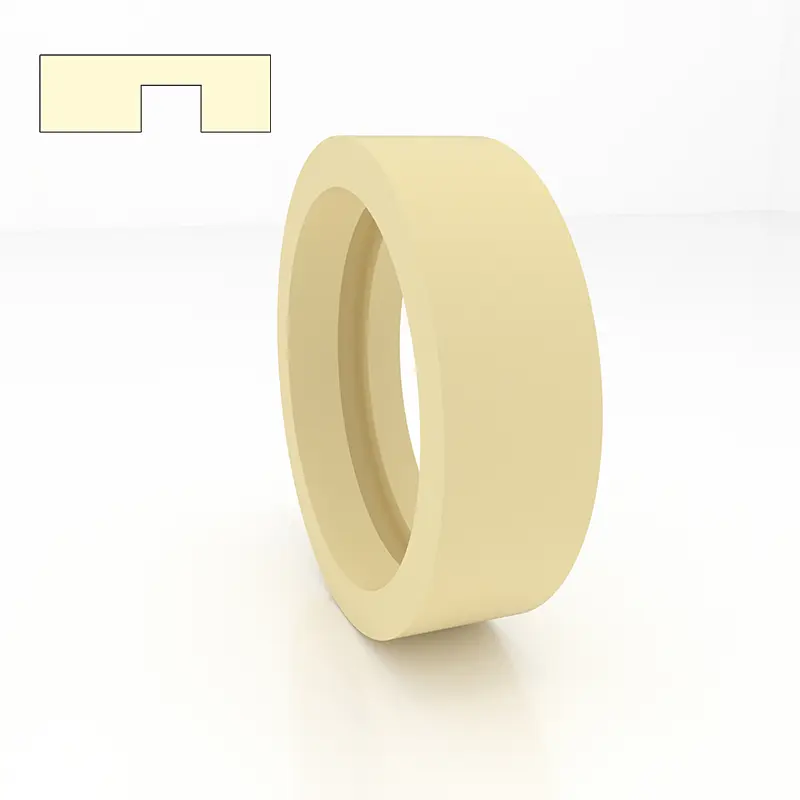

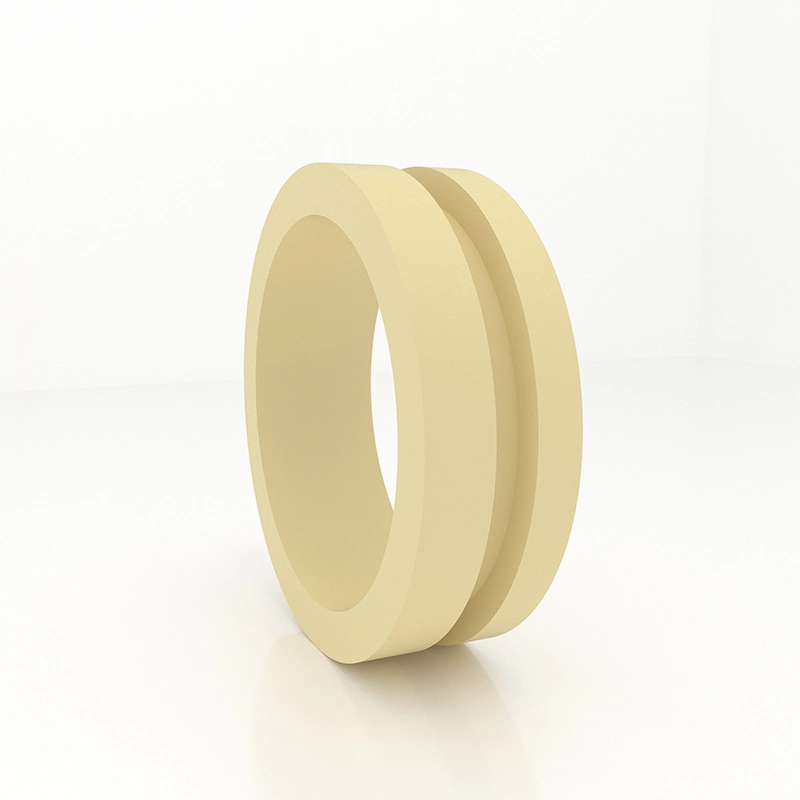

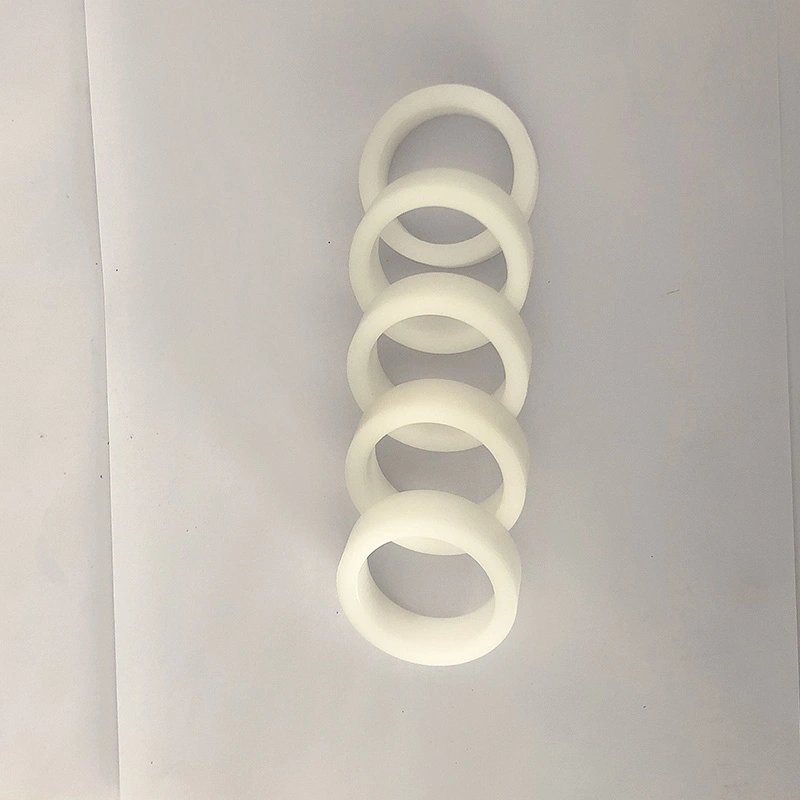

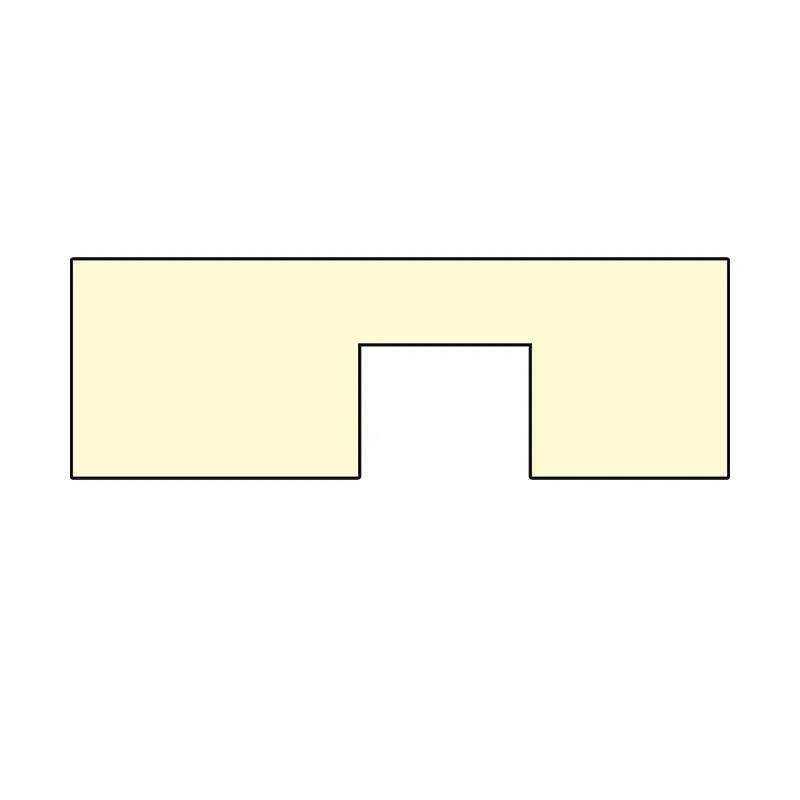

Gu Lengan Gfi

1. Kinerja lan Gunakake: GFI Lengan Pandhuan minangka Tuntutan Tuntutan kanggo Rod Piston, sing ndhukung lan nuntun rod piston.

2. Bahan: Nylon Pa, PolyoxyMethylene Pom lan PolyTetrafluoroethylene PTFE.

3 .. Kondisi kerja: Suhu kerja: -55 ~ + 255 ° C (PTFE digunakake ing ndhuwur 120 ° C)

4 .. Desain Standard: Nalika ngrancang lan milih, waca Seri Hunger Fi.

5. Minding lan Pesenan Cara: Pandhuan Lengan Gfi ditandhani kanthi nomer pesenan, Contone: GFI-0360 pa

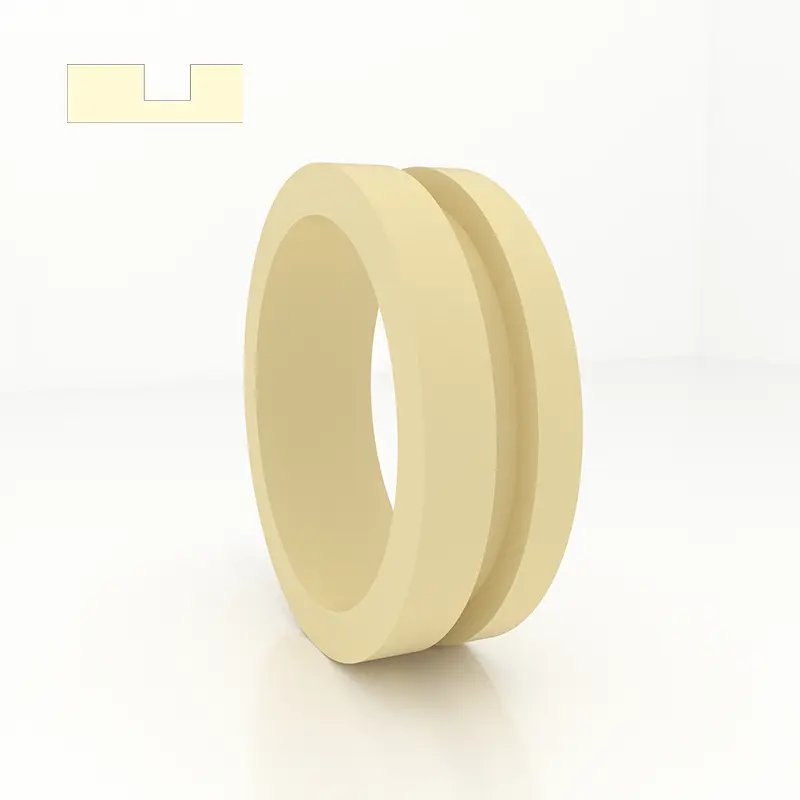

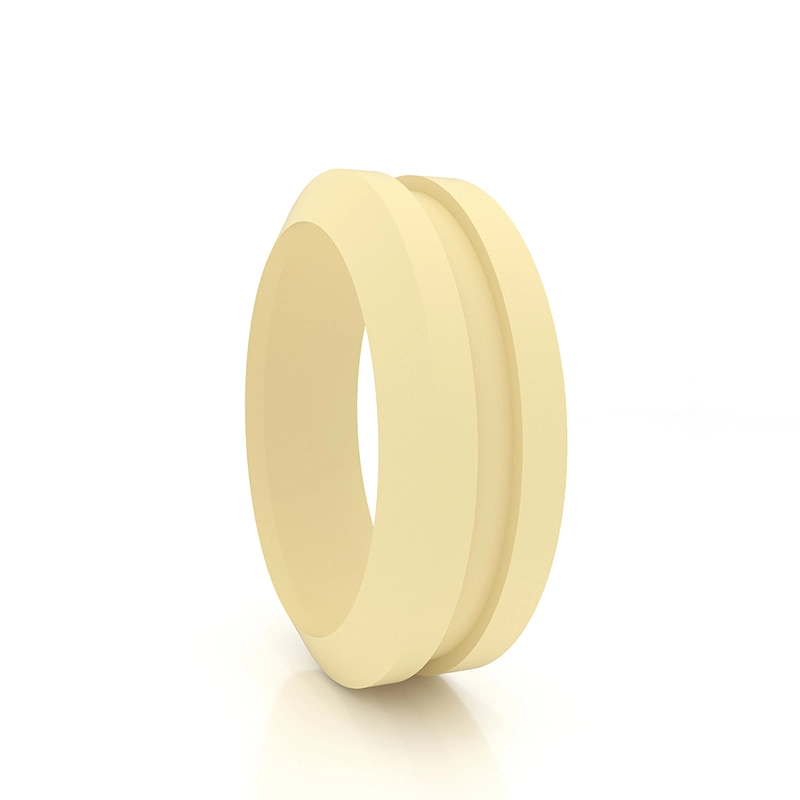

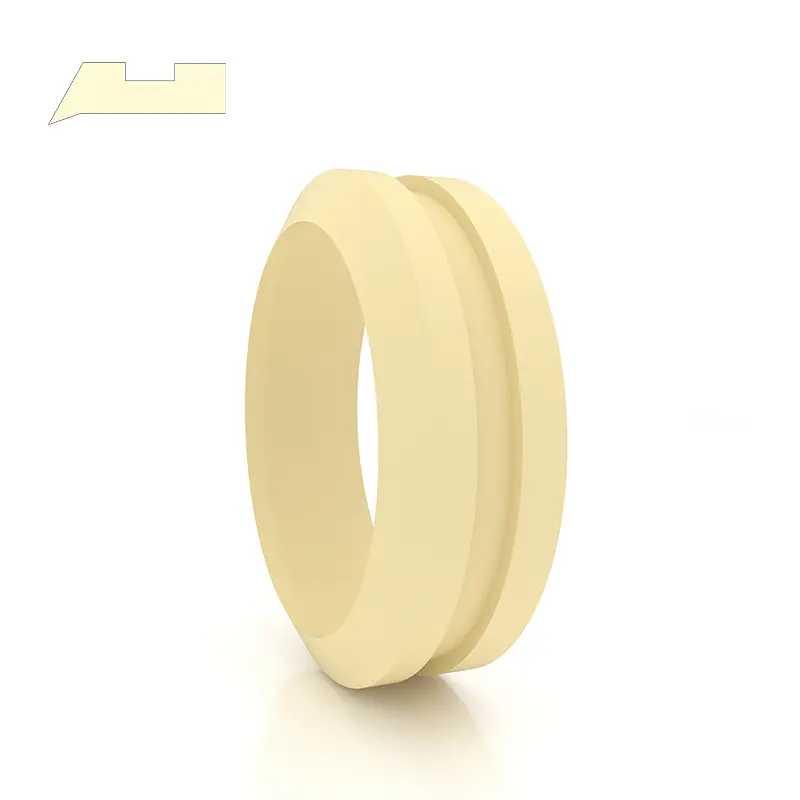

GFA Lengan Pandhuan

1. Kinerja lan Gunakake: GFA Lengan Pandhuan minangka Tuntutan Tuntutan kanggo Piston, sing ndhukung lan nuntun piston kasebut.

2. Bahan: Nylon Pa, PolyoxyMethylene Pom lan PolyTetrafluoroethylene PTFE.

3 .. Kondisi kerja: Suhu kerja: -55 ~ + 255 ° C (PTFE digunakake ing ndhuwur 120c)

4 .. Desain standar: Nalika ngrancang lan milih, waca Seri Hunger Fa.

5. METING METINGAN lan OUTER METALING: GFA Lengan Pandhuan ditandhani nganggo nomer pesenan, Contone: gfa-0560 pa

6. Piranti struktural:

Spesifikasi:

Model	Jembaré alur H + 0.2	Ketebalan T-0,05	Kekandelan t T-0,05	Ketebalan T-0,05	Ketebalan T-0,05	Ketebalan T-0,05
RC1081 / 1082-4.2	4.2	1	1.55	2	2.5	-
RC1081 / 1082-5.6	5.6	1.55	2	2.5	-	-
RC1081 / 1082-6.3	6.3	1.55	2	2.5	-	-
RC1081 / 1082-8.1	8.1	1.55	2	2.5	-	-
RC1081 / 1082-9.7	9.7	2	2.5	3	3.5	4
RC1081 / 1082-12.7	12.7	2	2.5	3	3.5	4
RC1081 / 1082-15	15	2	2.5	3	3.5	4
RC1081 / 1082-20	20	2	2.5	3	3.5	4
RC1081 / 1082-25	25	2	2.5	3	3.5	4
RC1081 / 1082-30	30	2	2.5	3	3.5	4
RC1081 / 1082-35	35	2	2.5	3	3.5	4
CATETAN: Seri Boldface umume digunakake. Yen produk sing dibutuhake ora ana ing tabel iki, hubungi kita.

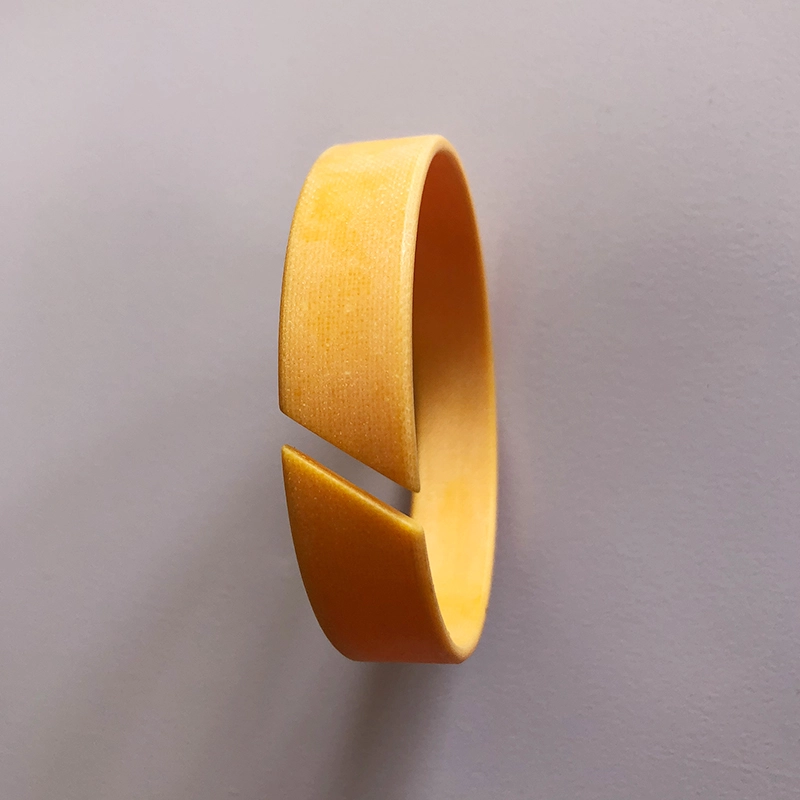

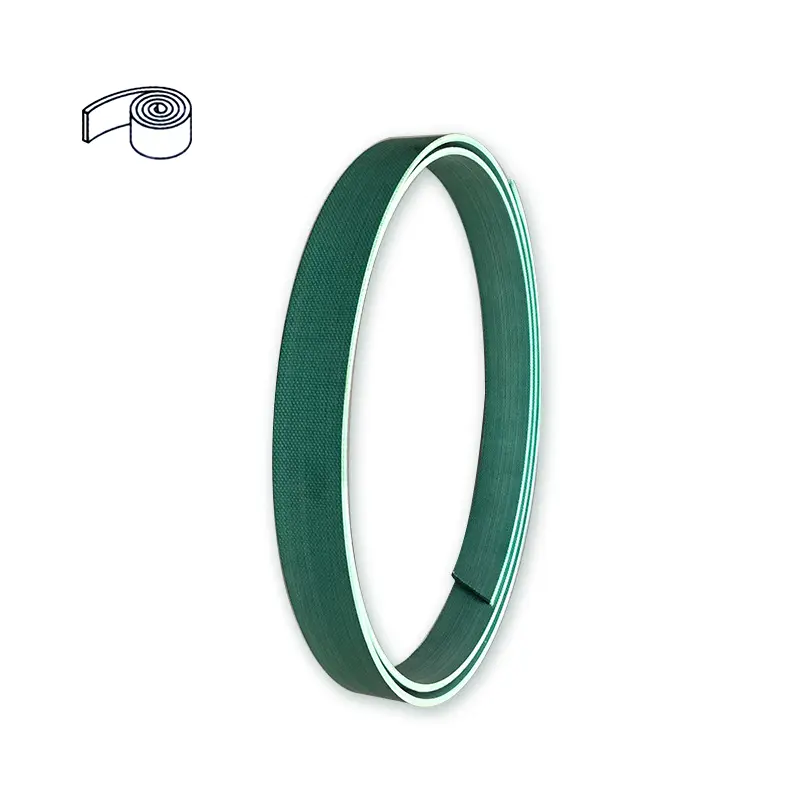

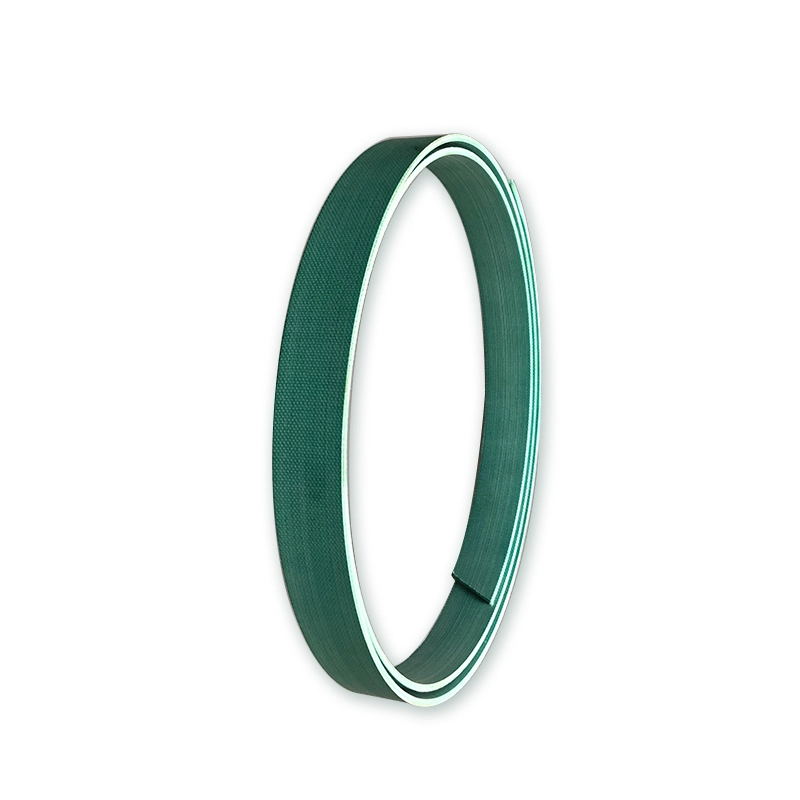

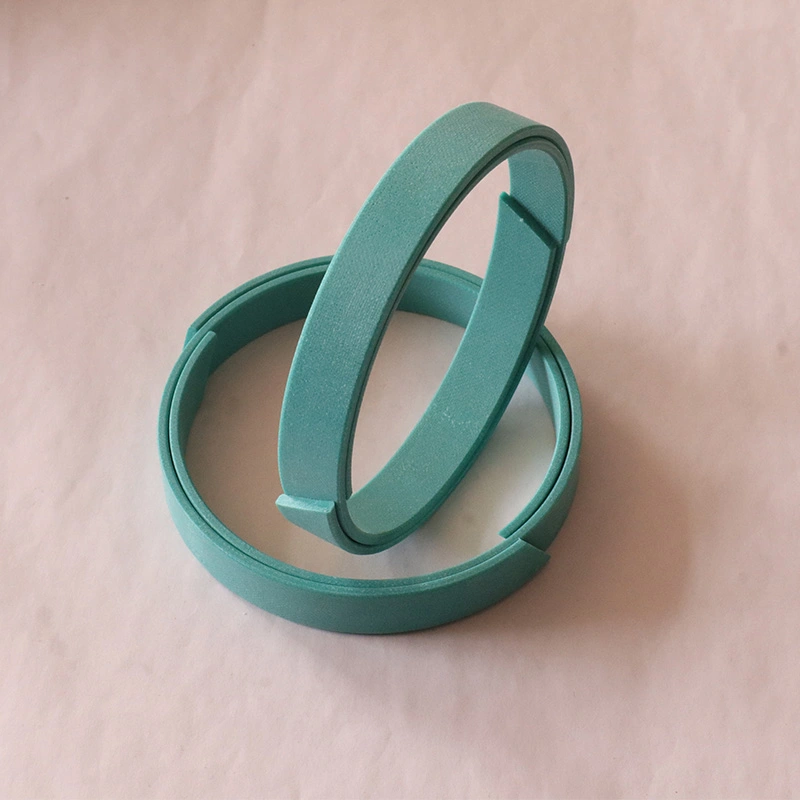

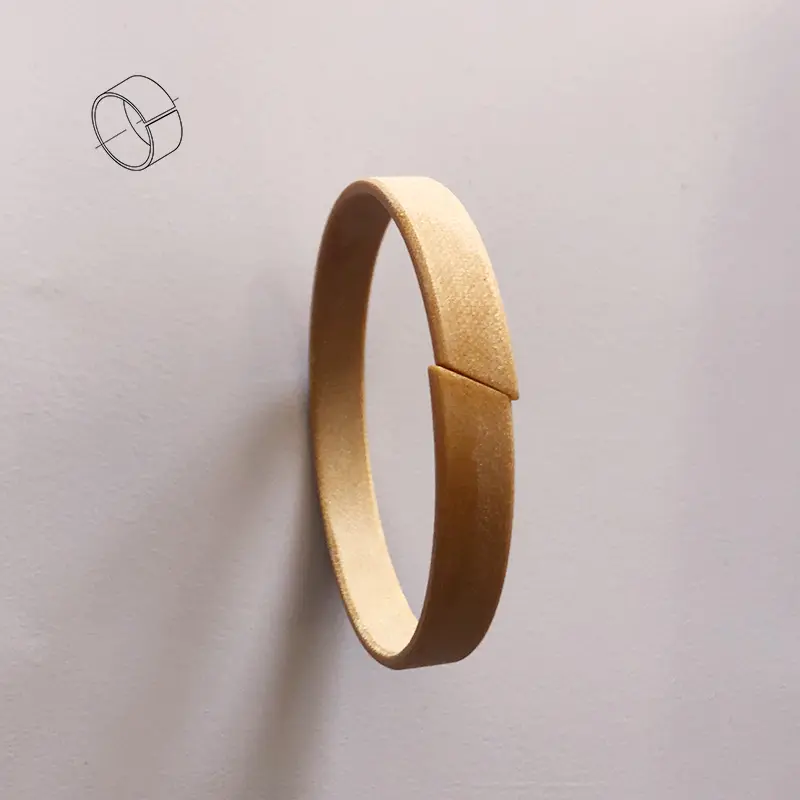

Cincin dhukungan phenolfor kain sing dikuatake (Sabuk)
Dering dhukungan minangka komponen dhasar saka silinder hidraulik. Supaya bisa adaptasi kanggo ngembangake segel gabungan gabungan lan struktur bahaya alus ing donya, perusahaan kita wis sukses nganakake cincin dhukungan fenorled kain sing dikembangake (sabuk). Taun-taun nggunakake nyata nuduhake yen produk iki wis tekan utawa ngluwihi tingkat kualitas produk asing sing padha lan wis dipuji dening pangguna. Tabel 1 nganti 4 yaiku tabel pagelaran saka dering dhukungan (sabuk) sing diprodhuksi dening perusahaan kita.

Tabel 1 Perbandingan Properties fisik lan Produk Busak + Shamba

Sumber conto	Dhukungan kekandelan dering (mm)	Kekuwatan Compressive (MPA)	Rekendangan Minyak Ganti Lenga Hydraulic (70 ± 2 ℃ * 24h)	Kekuwatan Breaking (MPA)	Adhesion interlayer (kn / m)
Fashion + Shamba	2.48	338.9	2.83	35.6	1.2
Produk Kita	2.48	425	0.90	37.0	2.9
	2.48 (karo grafit)	390	0.63	36.4	2.08

Indeks Kinerja 2 Silinder Dhukungan Silinder Hidraulik

SOALLE macem-macem	Produk Kita		ORCHOT Bisa ①	DurationC900 ①	Turcite47 ②	MT64 / 5b	Nokwr (Jepang)	Pom sing diowahi Polosoxyymethylene	Kucing (AS)
	Nilai sing diukur	Indikator sing dibutuhake
Kekuwatan Compressive (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	≥150	≥80	≥217

CATETAN: ①Busak + Shamba Company ② upkel Company Indeks Kekuwatan 3

SOALLE macem-macem	Produk Kita		ORCHOT Bisa ①	DurationC900 ①	Turcite47 ②	MT64 / 5b	Nokwr (Jepang)	Pom sing diowahi Polosoxyymethylene	Kucing (AS)
	Nilai sing diukur	Indikator sing dibutuhake
Kekuwatan Compressive (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	-	≥80	≥217

CATETAN: ①Busak + Shamba Company ② upkel Company 4 Cooffisi gesekan saka produk lan orkot TLG ing gesekan garing lan kahanan netes minyak

Beban saben unit kontak unit w (n / mm)	Hertz Hubungi Relay (N / MM2)	Koefisi gesekan
		Negara gesekan garing		Negara Lubrication Drip Orung
		Produk Kita	ORCHOT TLG	Produk Kita	ORCHOT TLG
5.9	22.0	0.054	0.066	0.057	0.079
29.0	48.7	0.052	0.067	0.056	0.081
44.4	60.3	0.045	0.071	0.055	0.088
59.8	69.8	0.021	0.073	0.053	0.087
75.2	78.3	0.020	0.075	0.052	0.085

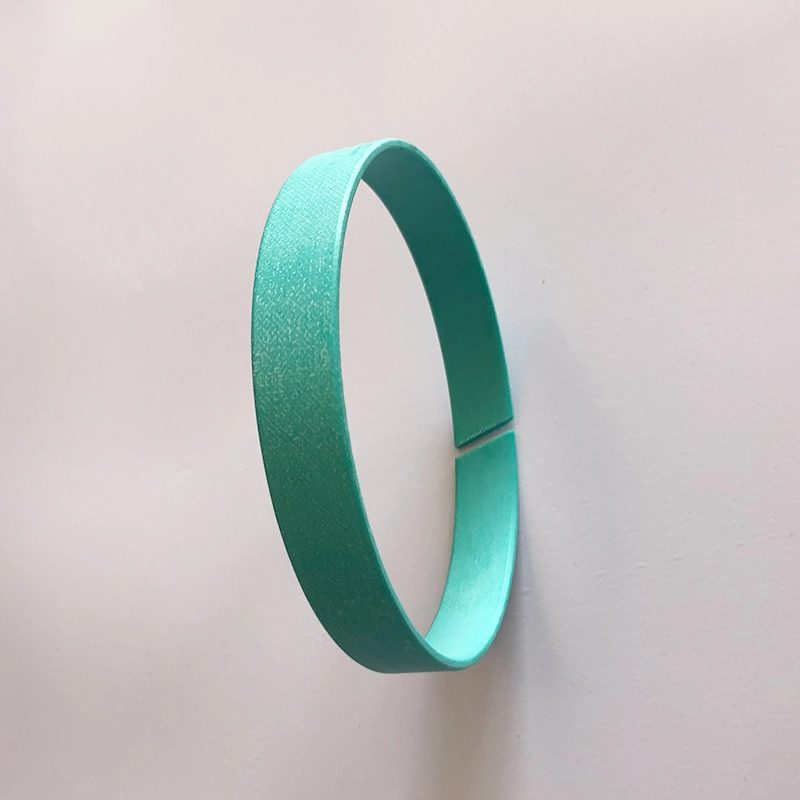

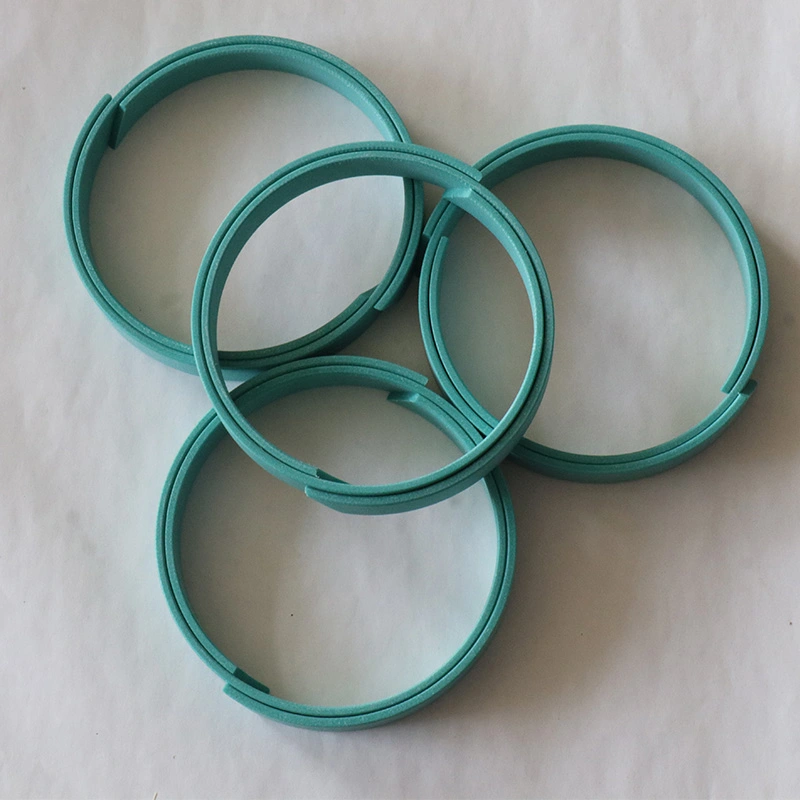

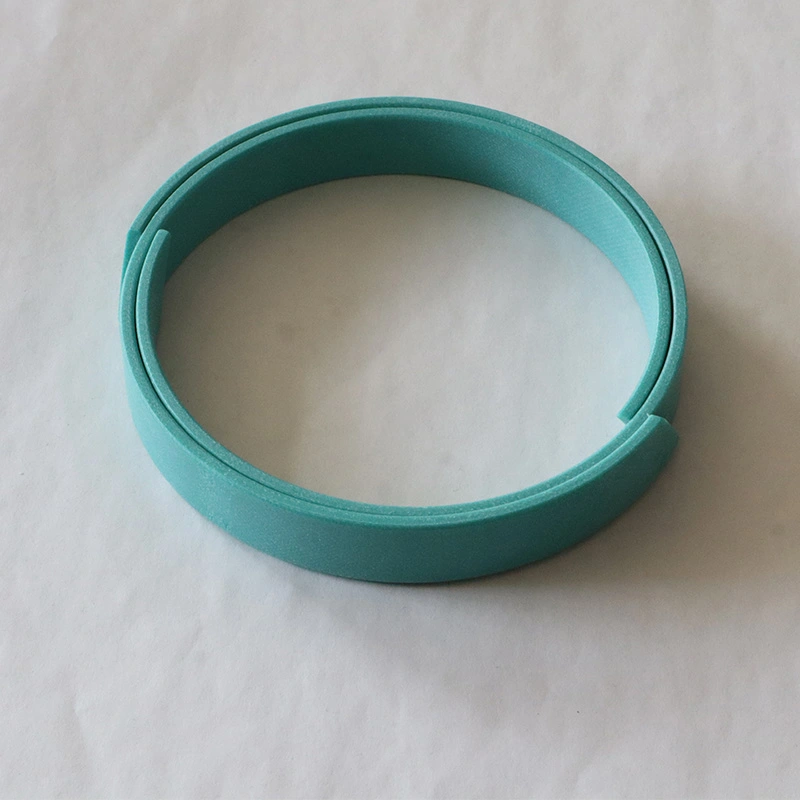

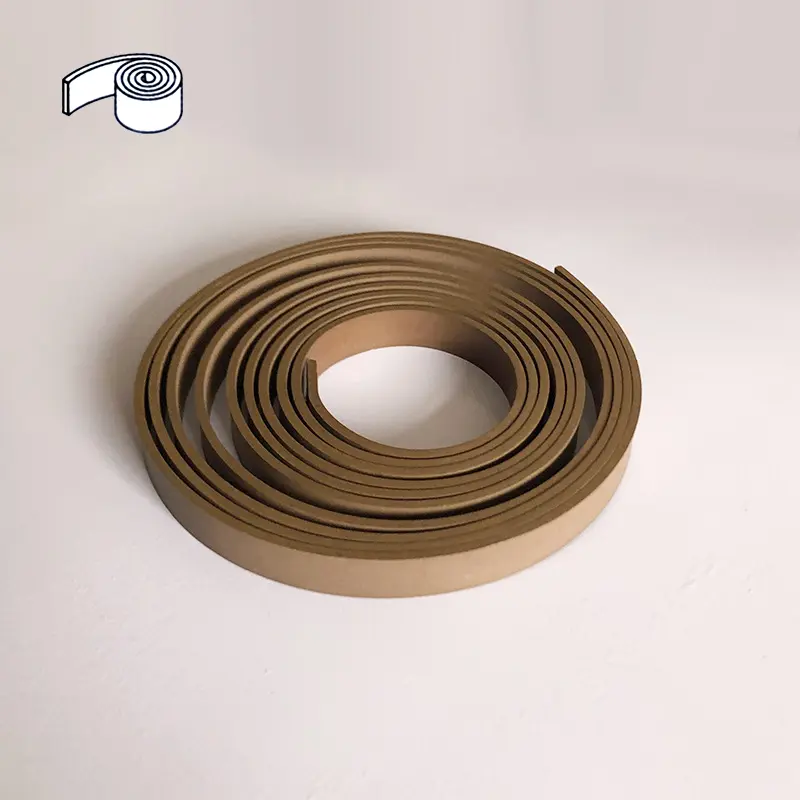

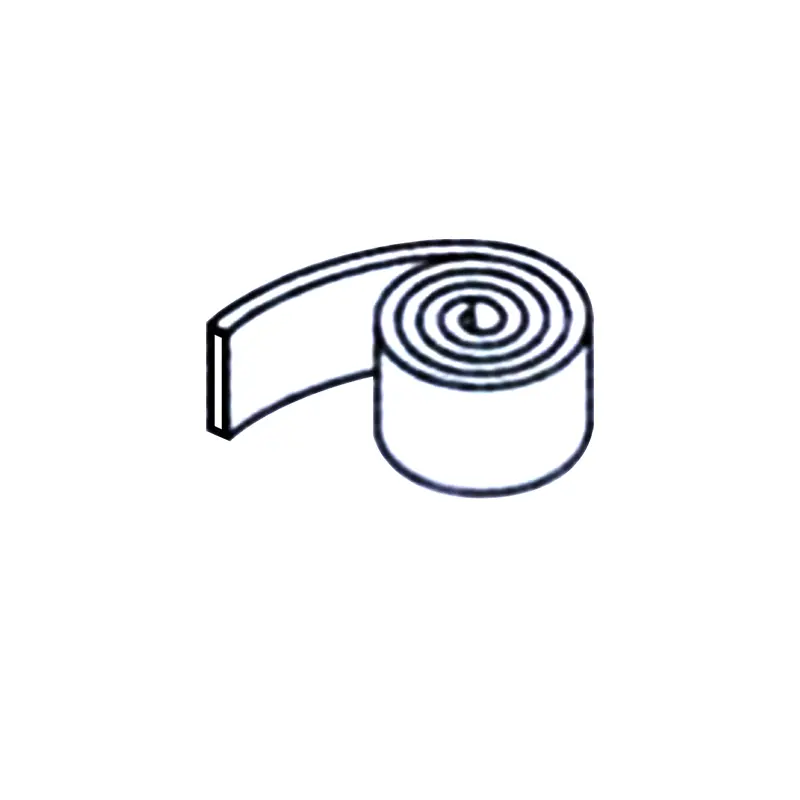

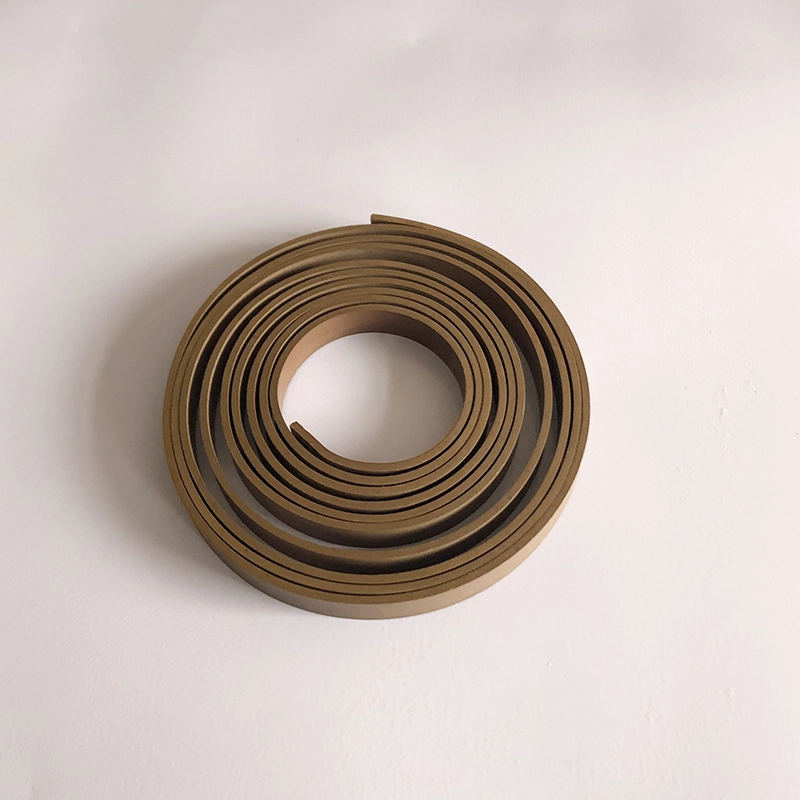

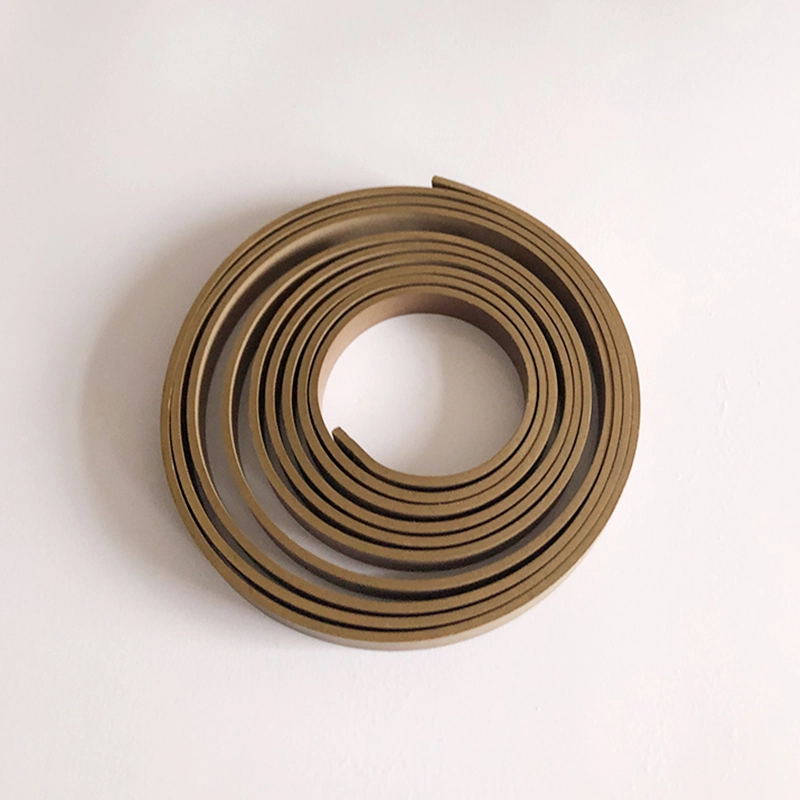

Belt (cincin) PTFE
Bahan	PTFE + tembaga

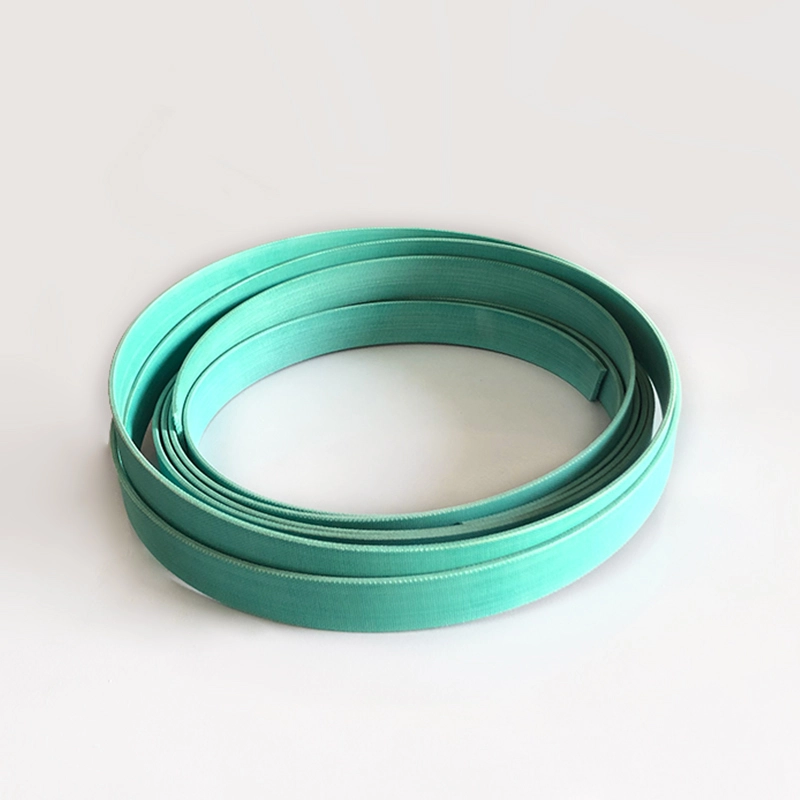

Pasokan	Muter (biasane udakara 20 meter / gulung) utawa dipotong kanthi dawa sing dibutuhake
Keuntungan	1. Gesek rendah, ora ana creeping lan titing;
	2. Bisa mlaku kanthi tanpa lubrication sing cukup;
	3. Tahan kanggo macem-macem media, stabilitas kimia sing apik banget;
	4. Bisa nampung obyek sing angel dipasang ing cincin tahan nyandhang, nyuda obyek sing angel digulung silinder lan segel, saengga ing kahanan sing abot, gunakake pirang-pirang dering tahan;
	5. Uga duwe resistansi nyandhang kanthi kecepatan kanthi kecepatan kanthi kecepatan lan cahya cahya, mula iku cincin tahan sing paling akeh digunakake;
	6. Ora ana watesan ukuran, bisa digunakake ing kahanan diameter gedhe.
Suhu	-60 ~ + 200 ℃
Kacepetan maksimal	15m / s
Kekuwatan Extrusi maksimal	15n / mm2 (20 °)
	7.5N / MM2 (80 °)
	5n / mm2 (120 °)

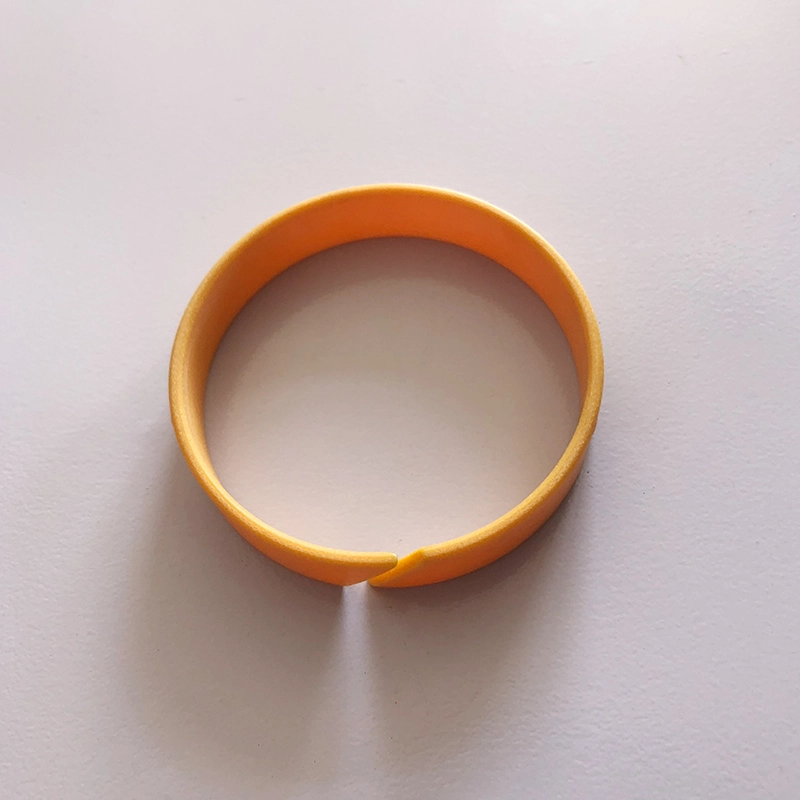

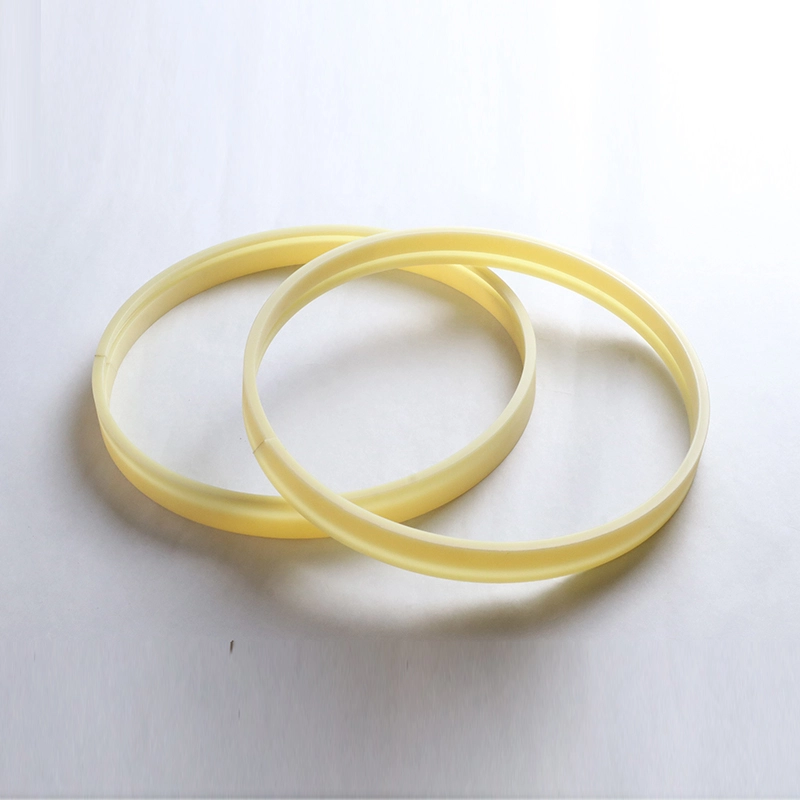

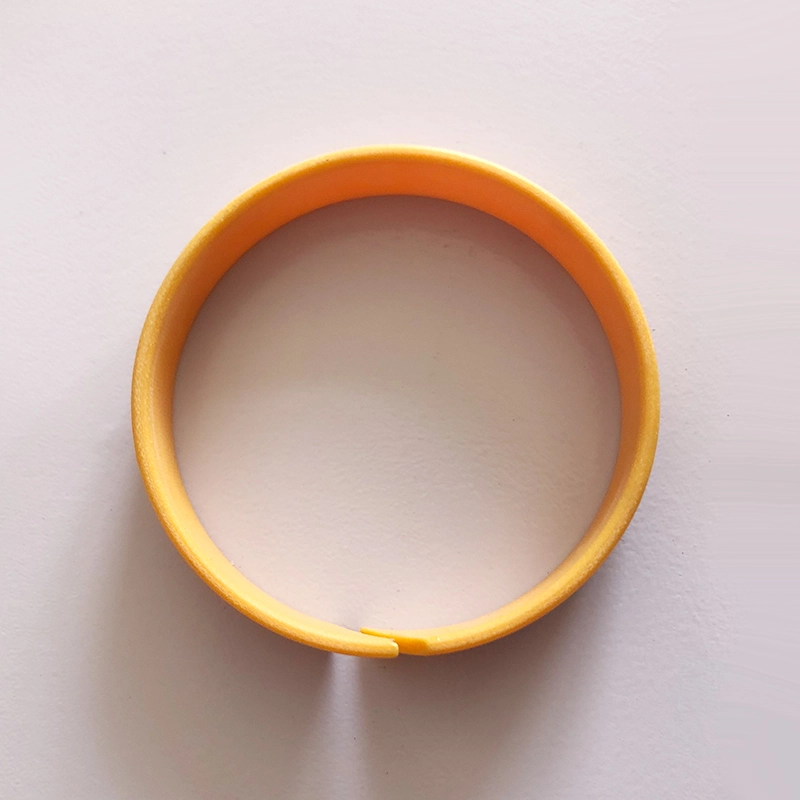

Pandhuan non-logam kanggo Rod RCS Piston

Pandhuan non-logam kanggo RCT Piston

Kanggo rod piston utawa piston sing mlaku ing silinder hidrolik, cincin sing nganggo duwe efek tuntunan sing tepat lan bisa nyerep pasukan radial. Ing wektu sing padha, cincin nyandhang bisa nyegah kontak logam geser bagean ing silinder hidrolik. Dibandhingake karo cincin sandhangan logam, dering tanpa metalik duwe akeh kaluwihan. Antarane,, pantai fenolik kain sing dikuatake lan ptfe tuntunan kasedhiya ing jinis pemotong ing situs lan jinis siap digunakake.

1. Rintangan nyandhang apik

2. Ngindhari kontak logam-to-logam

3. Bisa nyuda geter mekanik

4. Amarga efek pusat cincin, reresik radial sing gedhe diidini

5. Groove Sederhana, Gampang nginstal

6. Biaya pangopènan sithik adhedhasar keuntungan ing ndhuwur, umume digunakake

Bahan:

1. Poltetrafluoroethylene PTFE2 (Bahan Umum), PTFE4 (cocog kanggo media viskositas rendah kayata banyu), PTFE1 (syarat gesekan rendah kayata pneumatika)

2. Poloxyymethylene utawa nilon pa lan bahan sing diowahi

3. Formaldehidha Resin + Batal Frib Filer

Bandhing tabel kapasitas beban sing beda saka macem-macem bahan (referensi)

Bahan	Mugga kapasitas maksimal (n / mm2)
Wêdakakêna Tembak Tembang Ptfe	15 (20 ° C); 7.5 (80 ° C); 5 (120 ° C)
Fenolik nganggo kain	90 (60 ° C); 40 (80 ° C)
Polosoxyymethylene utawa nilon	25 (60 ° C); 15 (80 ° C)
Polosoxyymethylene utawa nilon diisi	40 (60 ° C); 30 (80 ° C)

Kualitas permukaan alur

Lancar	RTMAX (μm)	Ra (μm)
Lumahing geser	≤2.5	0,05-0.3
Groove Bottom	≤10	≤2
Sisih Groove	≤15	≤3

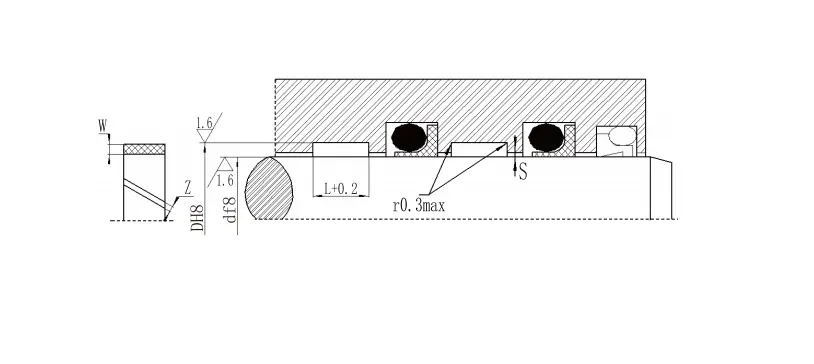

Siri Spesialisasi Piston

Diameter rod	Diameter ngisor	Jembaré alur	Ketebalan	Celah		Diameter rod	Diameter ngisor	Jembaré alur	Ketebalan	Celah
D F8 / H9	D h8	L+0.2	W	Z		D F8 / H9	D h8	L+0.2	W	Z
8-20	D + 3.1	2.5	1.55	1-2		200-999.9	D + 5	25	2.5	8-33
10-50	D + 3.1	4	1.55	1-3		1000-4200	D + 5	25	2.5	33-134
15-140	D + 5	5.6	2.5	2-5		280-999.9	D + 8	25	4	10-33
20-220	D + 5	9.7	2.5	2-9		1000-200000000	D + 8	25	4	33-70
80-400	D + 5	15	2.5	4-15

Paramèter Pandhuan RCSF-1 Lincir dhewe
Paramèter			RCSF-1		Rcsf-1d	RCSF-1B	Rcsf-1
			Bushings Gratis		Lengan Khusus Hydraulik	Bushing pangkalan tembaga	Baju tahan tahan tahan tahan tahan tahan tahan tahan
Meksa sing paling maksimal (dinamis)			140n / mm²		140n / mm²	140n / mm²	140n / mm²
Tekanan sing paling maksimal (statis)			250n / mm²		250n / mm²	250n / mm²	250n / mm²
Gerakan osilasi			60N / MM²		60N / MM²	60N / MM²	60N / MM²
Kacepetan geser maksimal (lubrication minyak)			<2m / s		<2m / s	<2m / s	<2m / s
Koefe friction μ	Gesekan garing		0,04 ~ 0,2		0,04 ~ 0.18	0,03 ~ 0.18	0,04 ~ 0,2
	Lubrication Minyak		0,02 ~ 0,08		0,02 ~ 0,08	0,02 ~ 0,08	0,02 ~ 0,08
Nilai PV maksimal (garing)			3.6n / mm².m / s		3.8n / mm².m / s	4.3N / mm².m / s	3.6n / mm².m / s
Nilai PV Maksimum (Minyak)			30n / mm².m / s		30n / mm².m / s	30n / mm².m / s	30n / mm².m / s
Suhu operasi			-195 ℃ ~ + 280 ℃		-195 ℃ ~ + 280 ℃	-195 ℃ ~ + 280 ℃	-195 ℃ ~ + 280 ℃
Konduktivitas termal			42w / m.k		42w / m.k	42w / m.k	42w / m.k
Koefision ekspansi linear			11 * 10-6/ k		11 * 10-6/ k	18 * 10-6/ k	15 * 10-6/ k
Rcfb jinis gangsa gangsa tabel parameter
Parameter		Rcfb090		Rcfb092		Rcfb09g
Kapadhetan		8.9g / cm³		8.9g / cm³		8.9g / cm³
Kekuwatan kompresif		470N / mm²		470N / mm²		470N / mm²
Konduktivitas termal		60w / m.k		60w / m.k		58w / m.k
Koefision ekspansi linear		18.5 * 10-6/ k		18.5 * 10-6/ k		18.5 * 10-6/ k
Hardness		90 ~ 120HB		90 ~ 120HB		90 ~ 120HB
Elongasi		55%		55%		55%
Jeneng Bahan		Cusn8p		Cusn8p		Cusn8p
Bahan opsional liyane		CUSN6.5P		CUSN6.5P		CUSN6.5P
