Gelang Ruichen duwe pengalaman akeh ing produksi lan pangembangan segel lan bahan panyegel. Segera Rod Hidton hidraulik kita kalebu macem-macem model. Sampeyan bisa nggawe pilihan sing cocog adhedhasar informasi rinci ing ngisor iki, utawa hubungi kita entuk solusi sing luwih cocog lan disesuaikan.

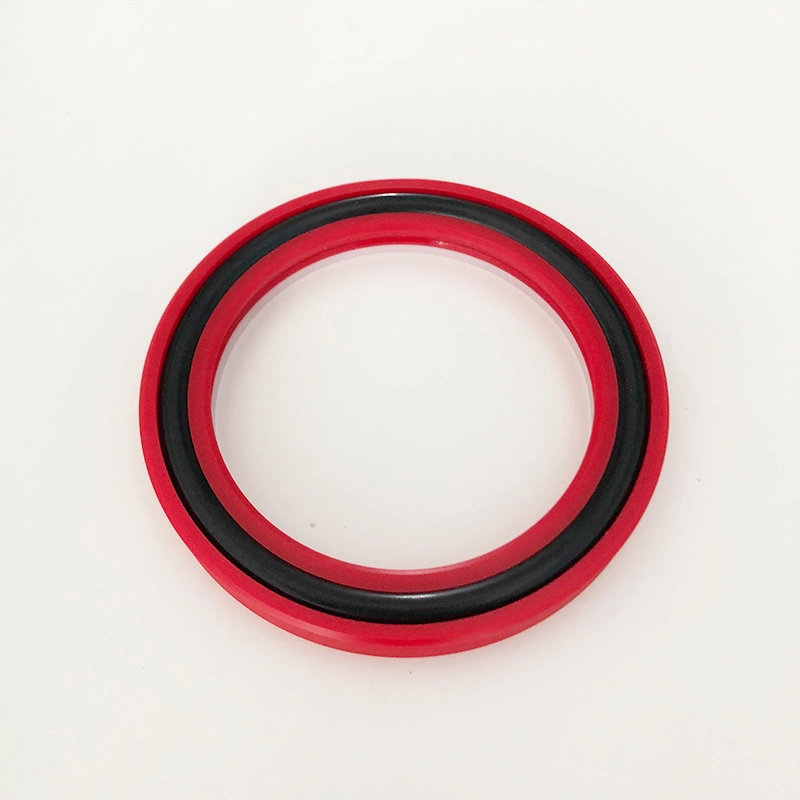

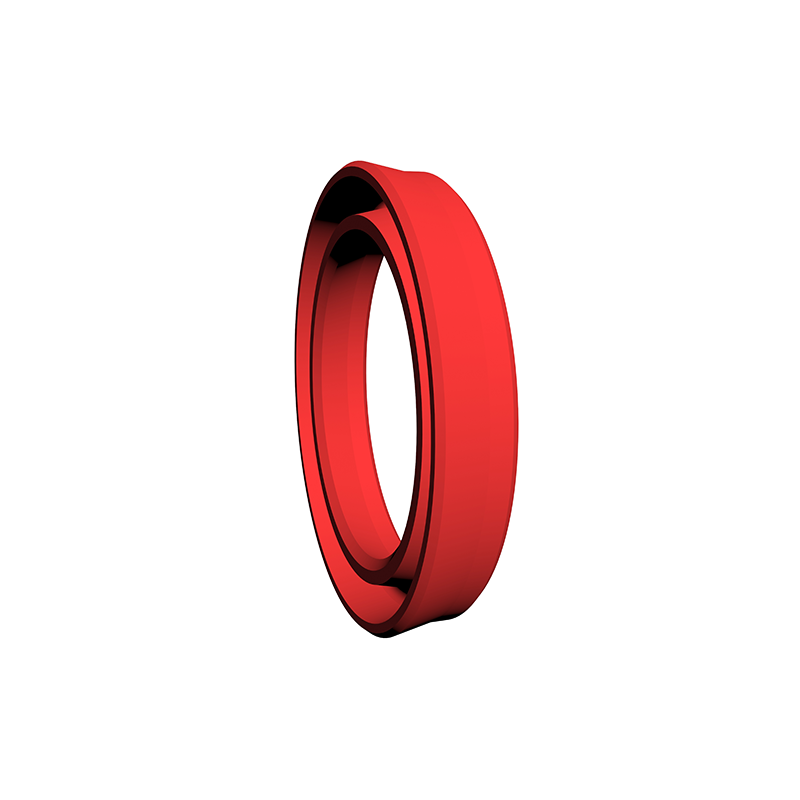

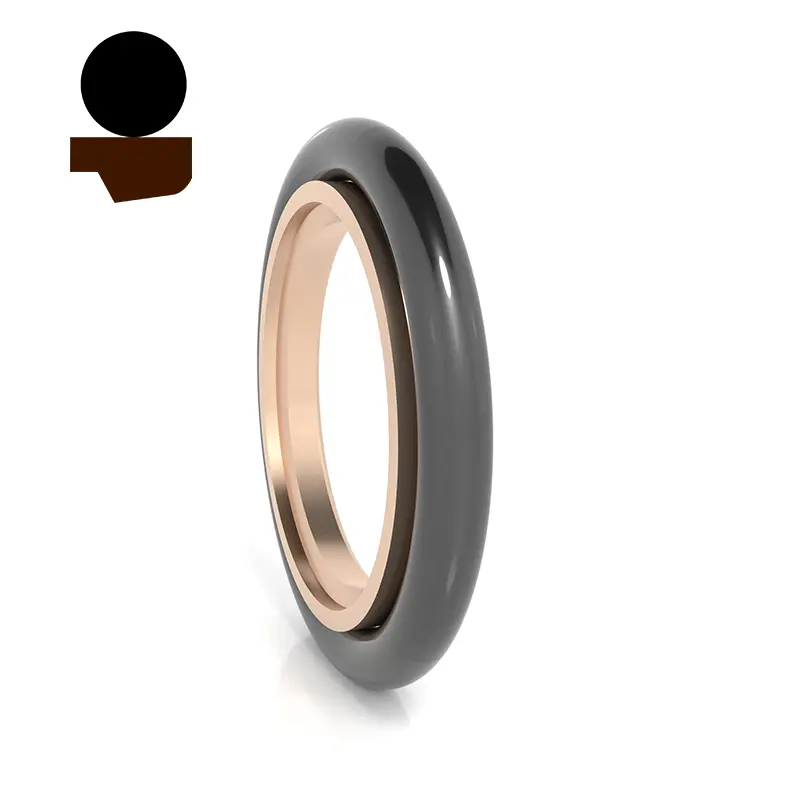

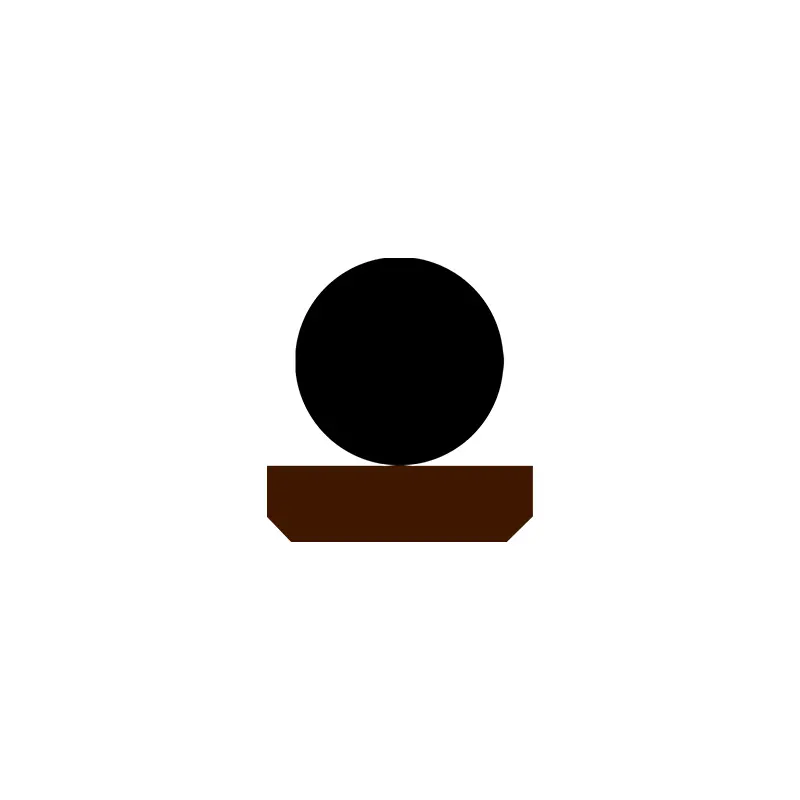

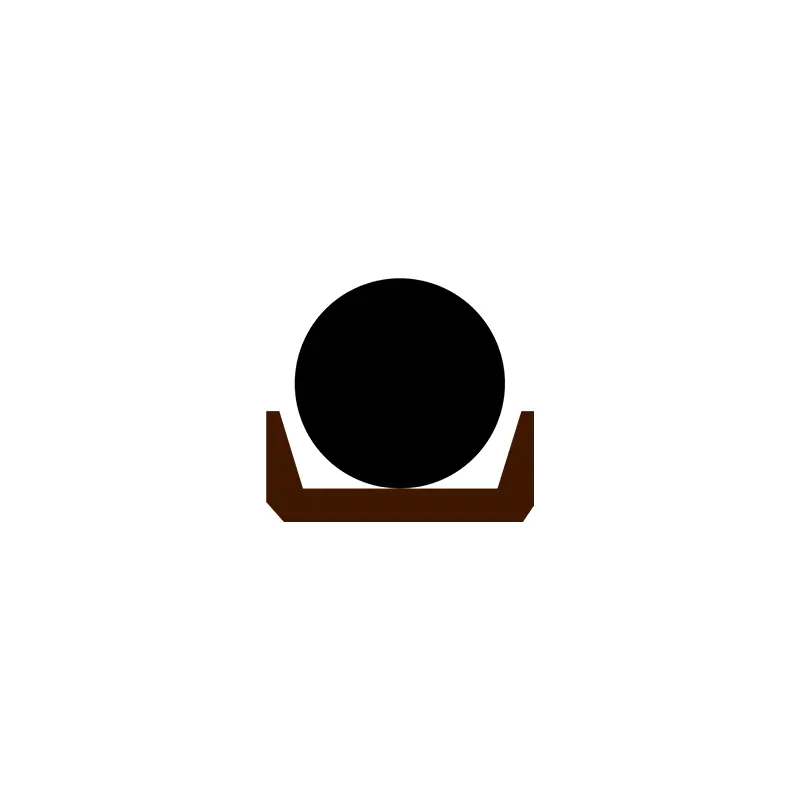

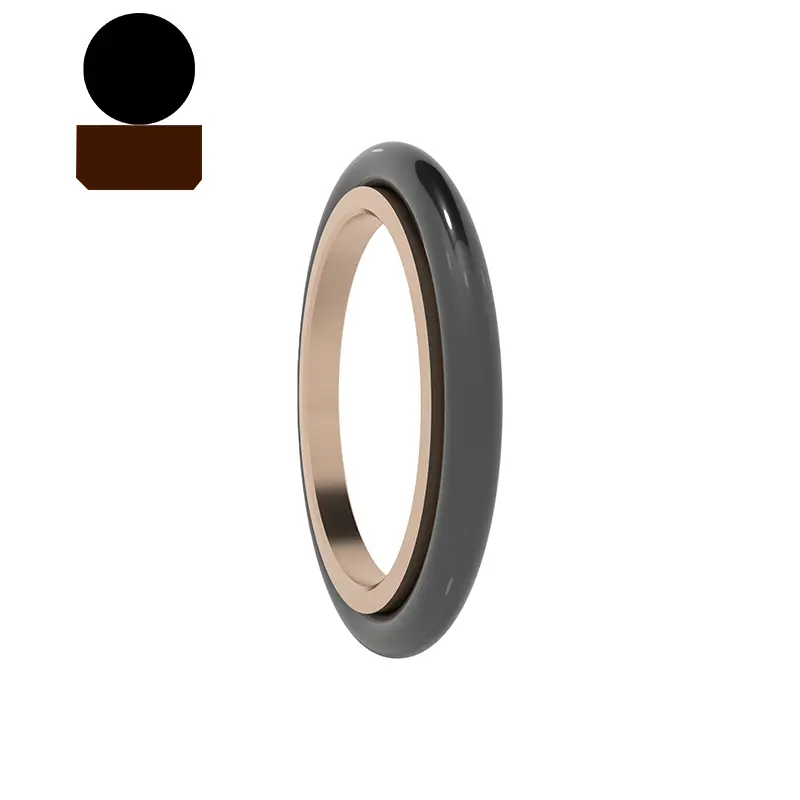

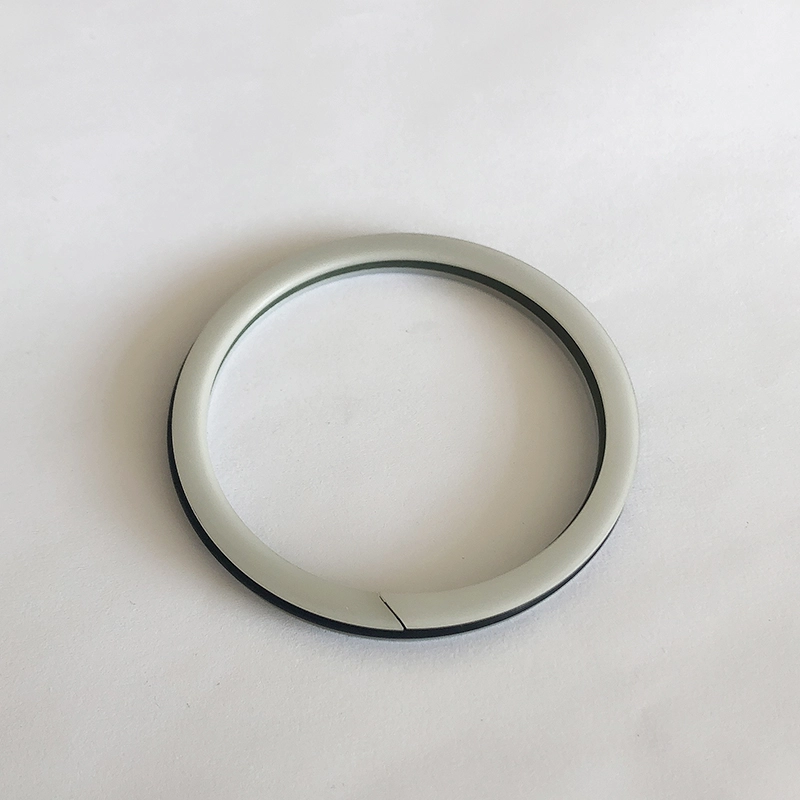

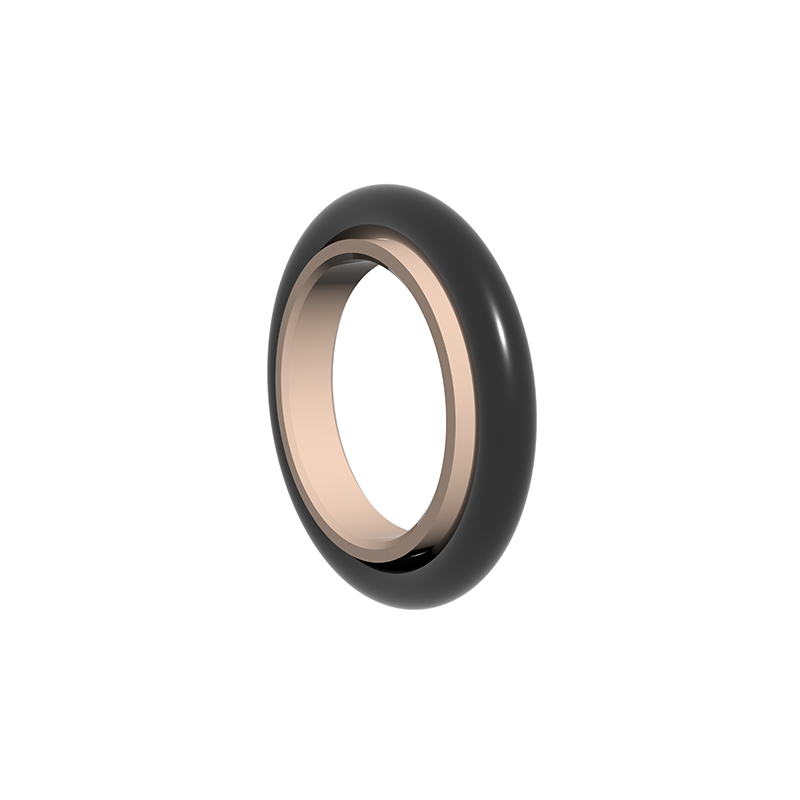

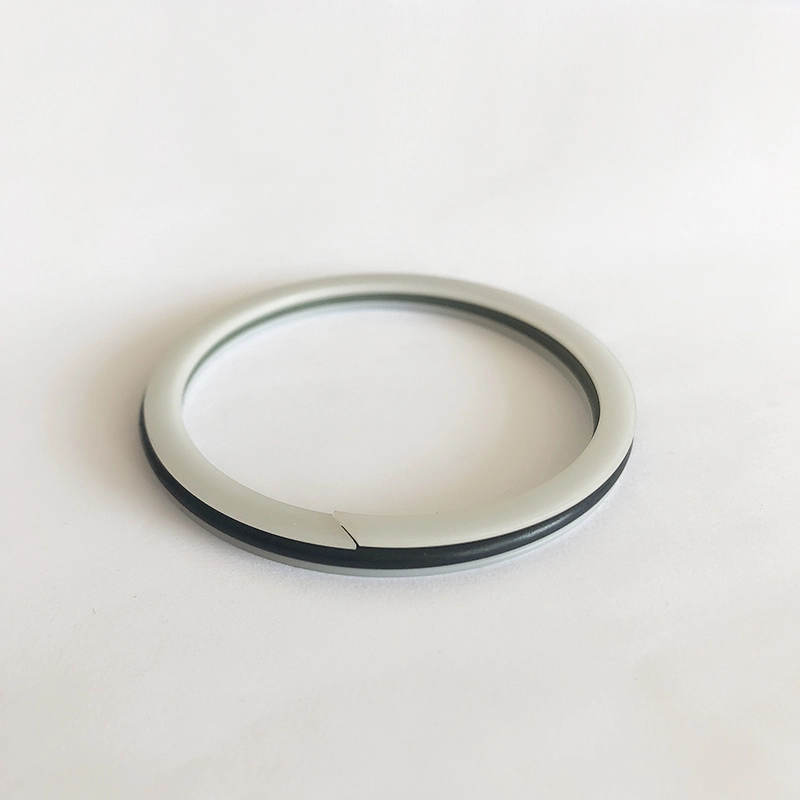

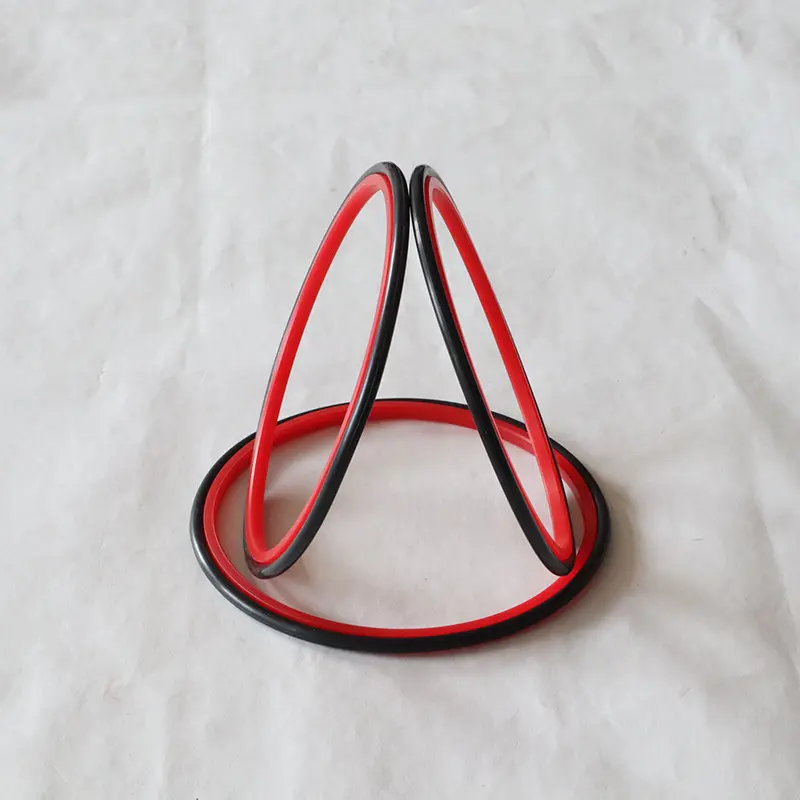

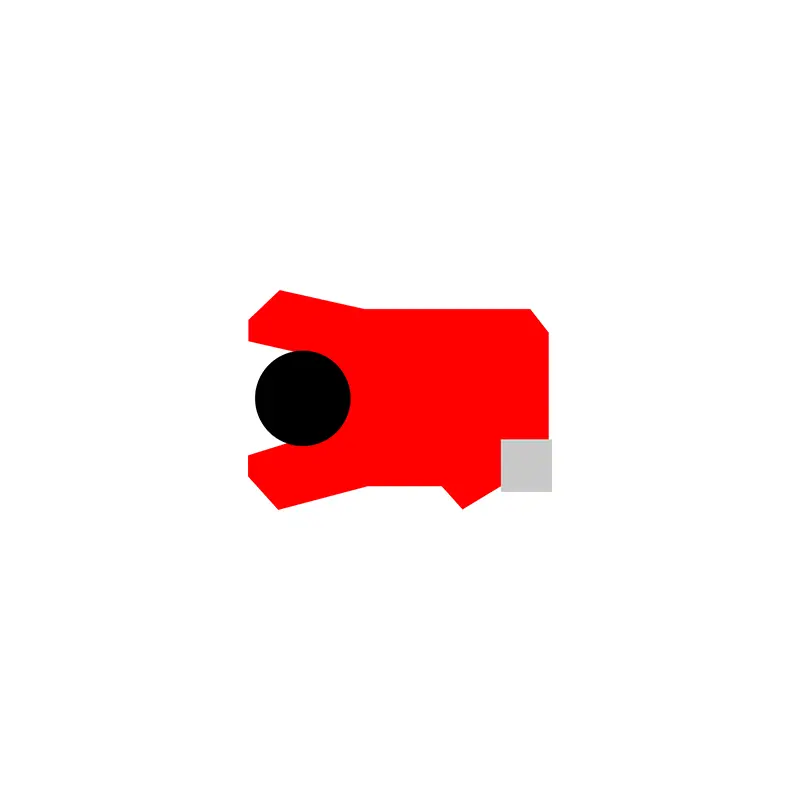

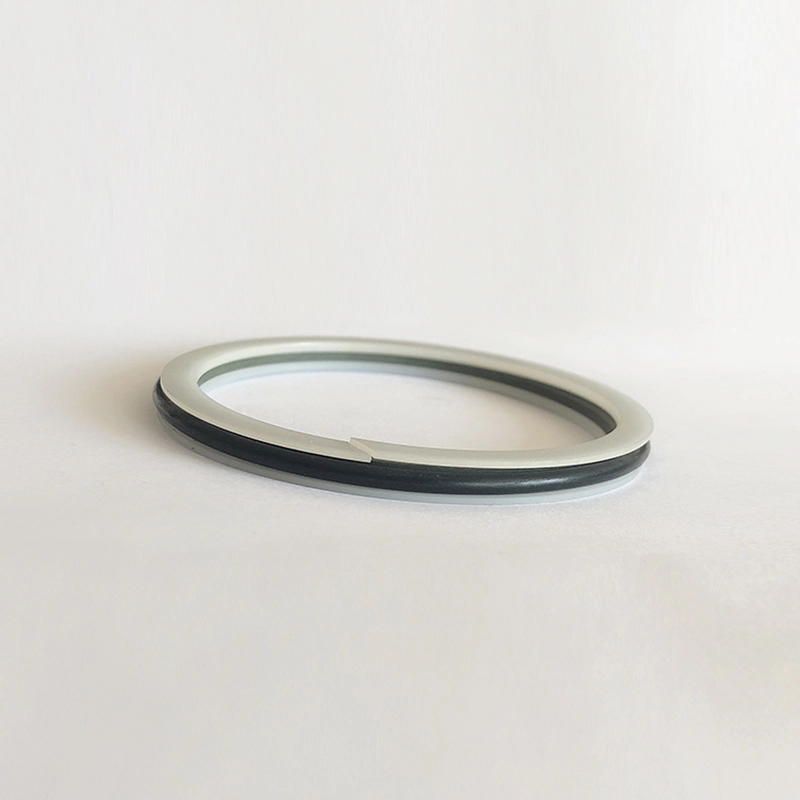

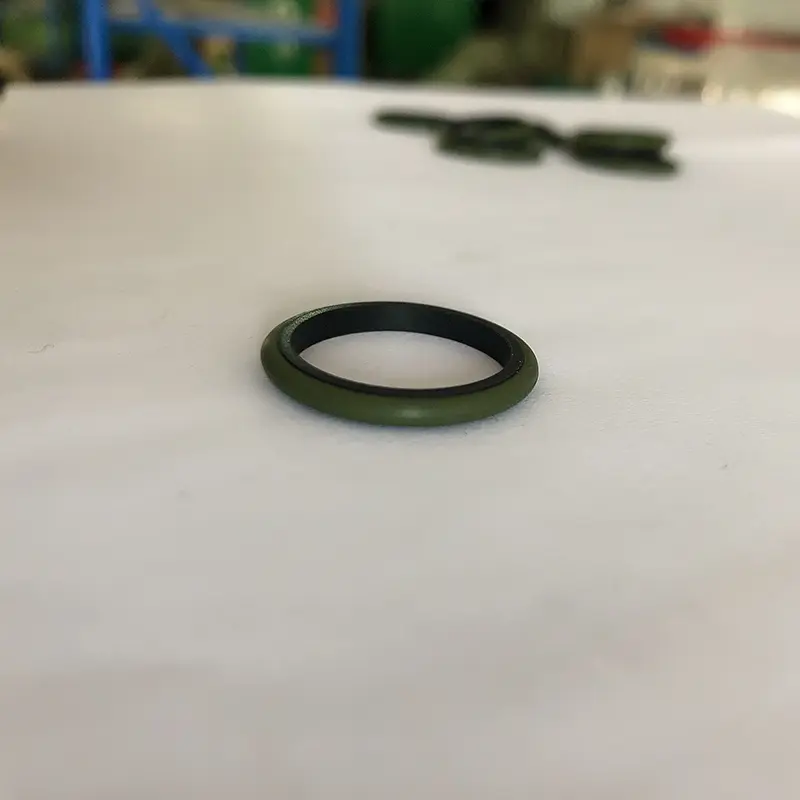

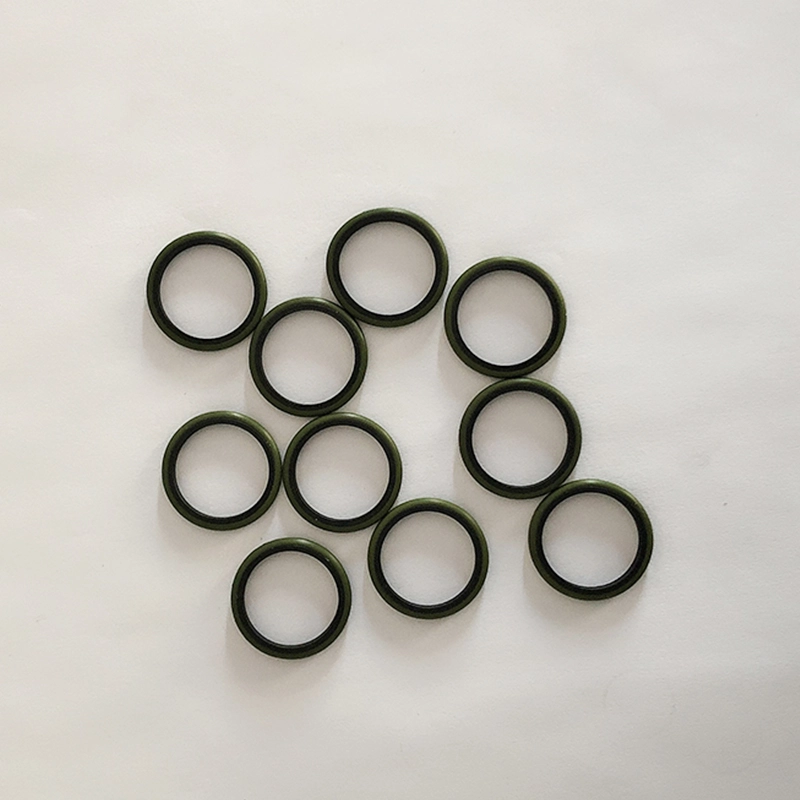

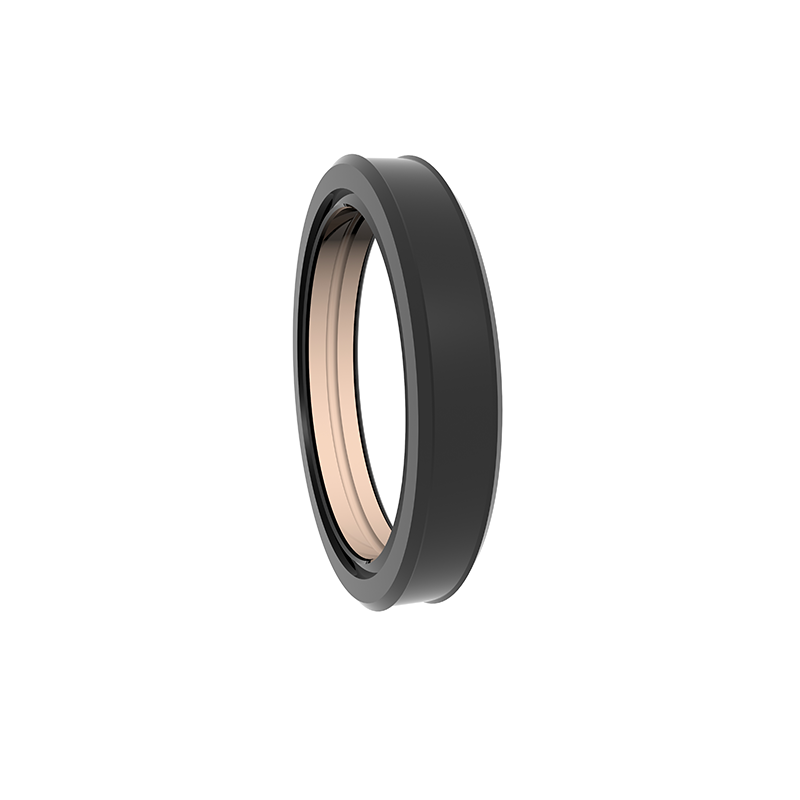

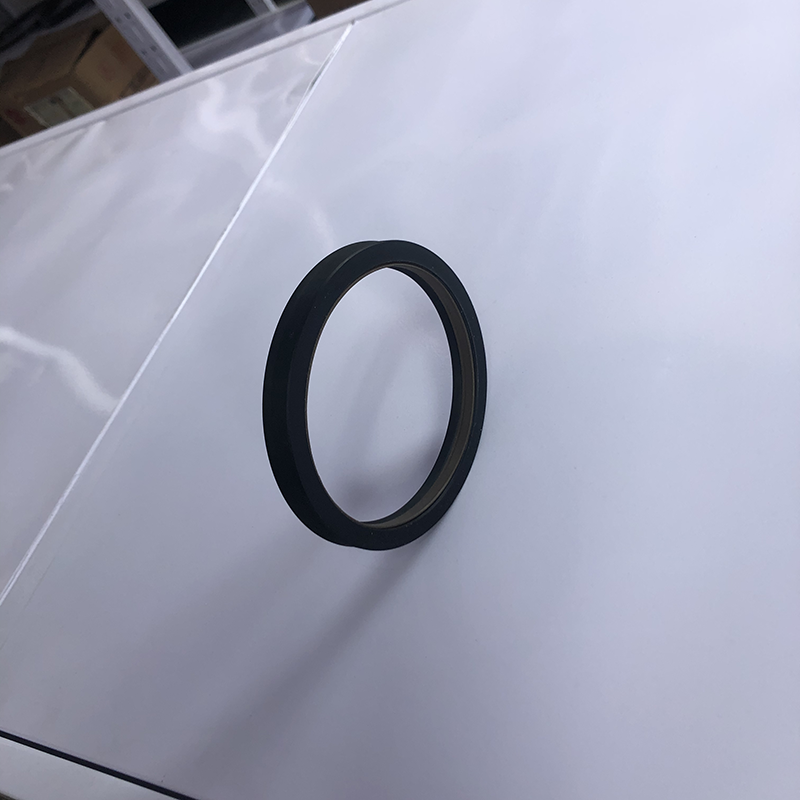

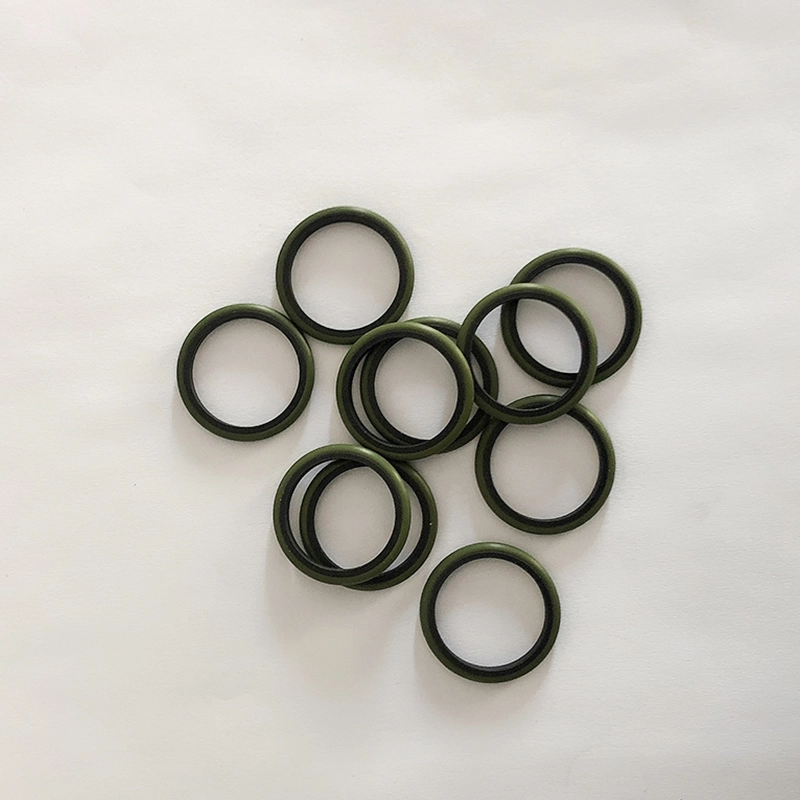

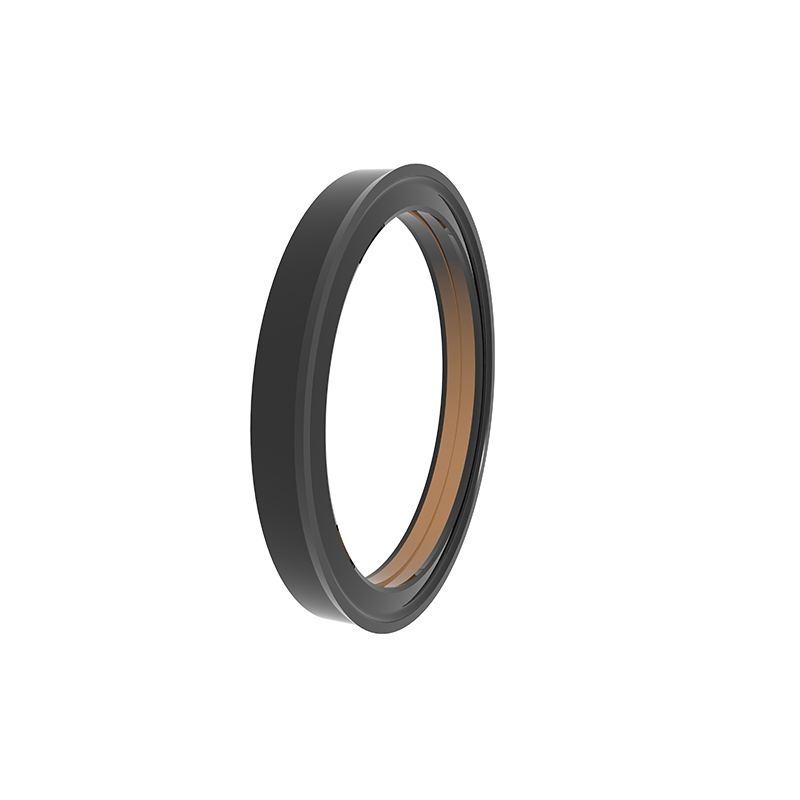

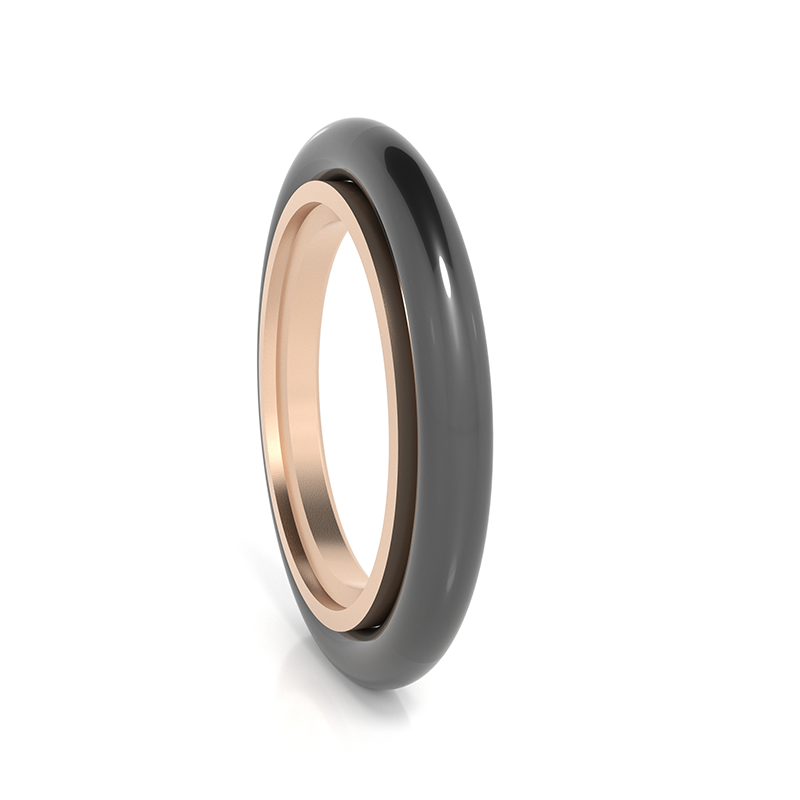

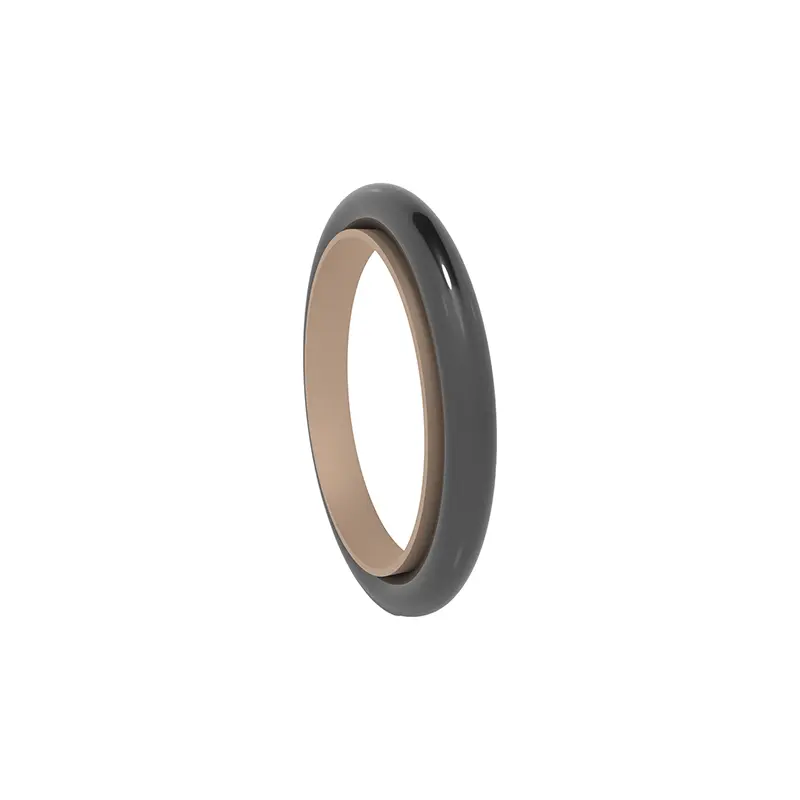

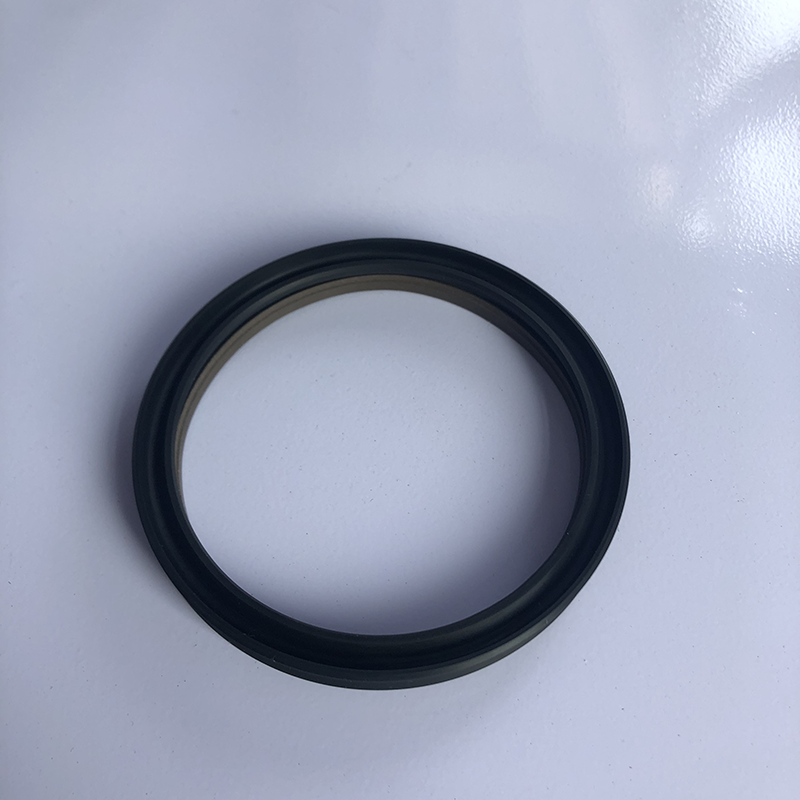

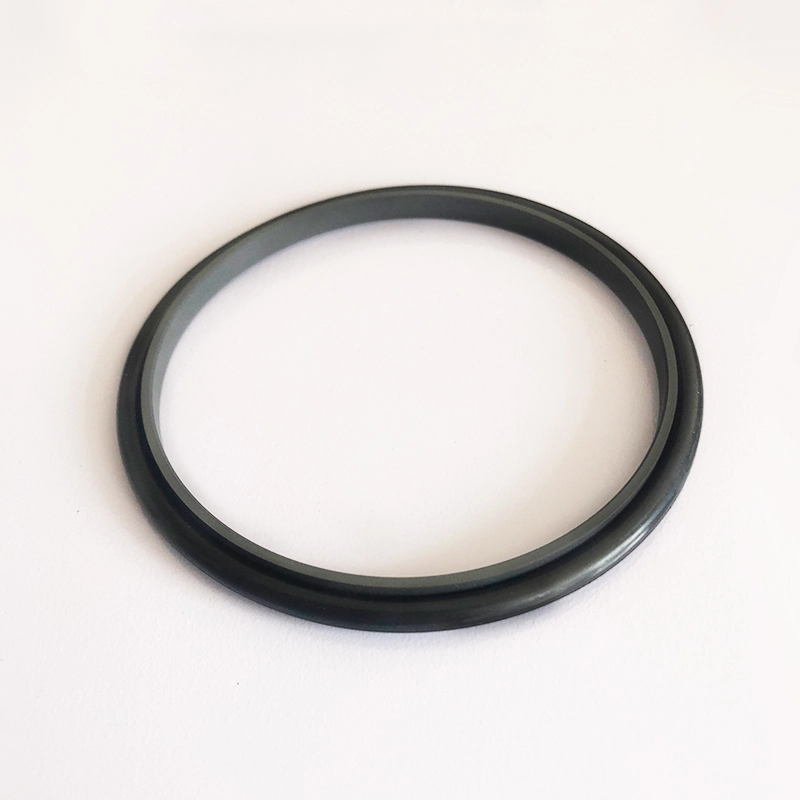

RC11 dumadi saka cincin sealing ptfe sing diisi lan cincin karet berbentuk O-berbentuk, cocog kanggo gerakan tentrem hidraulik.

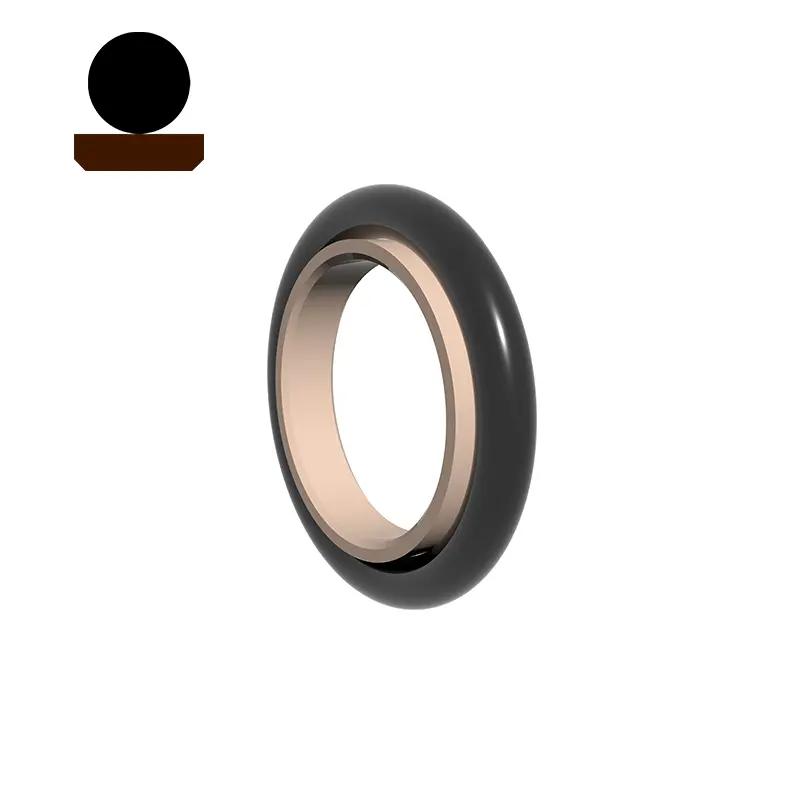

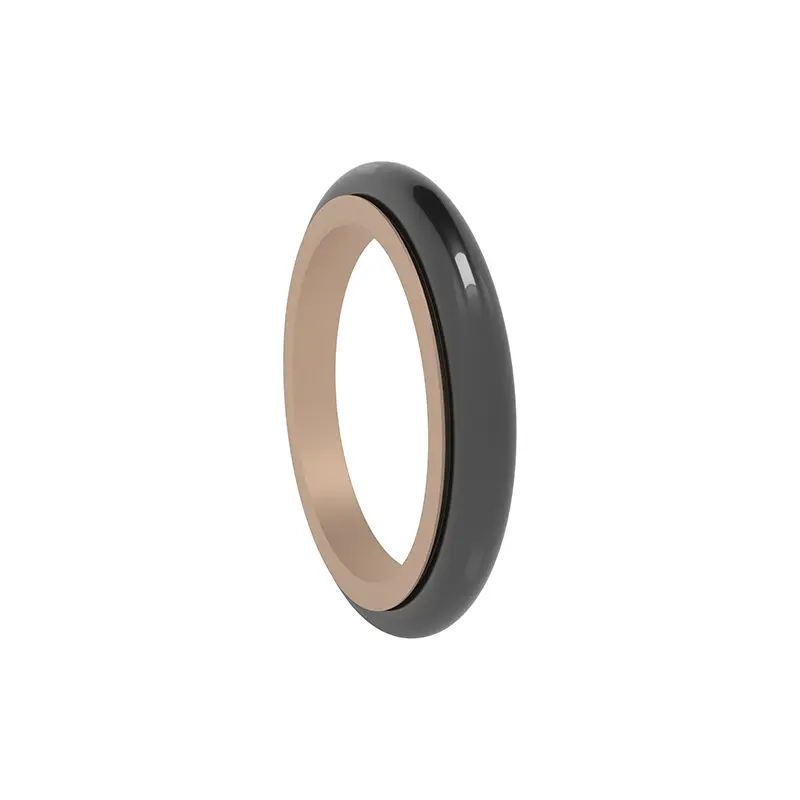

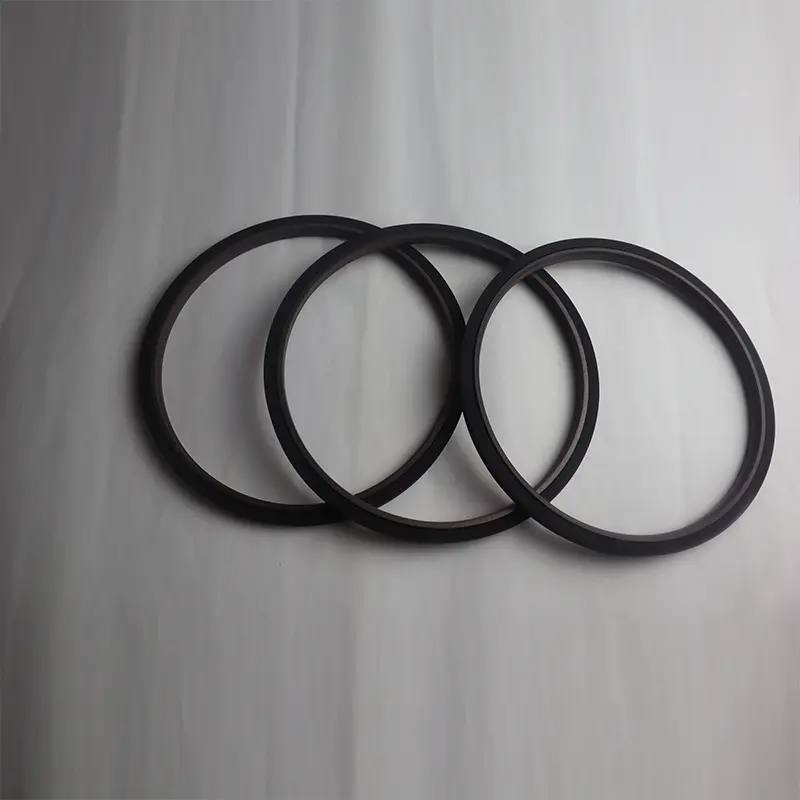

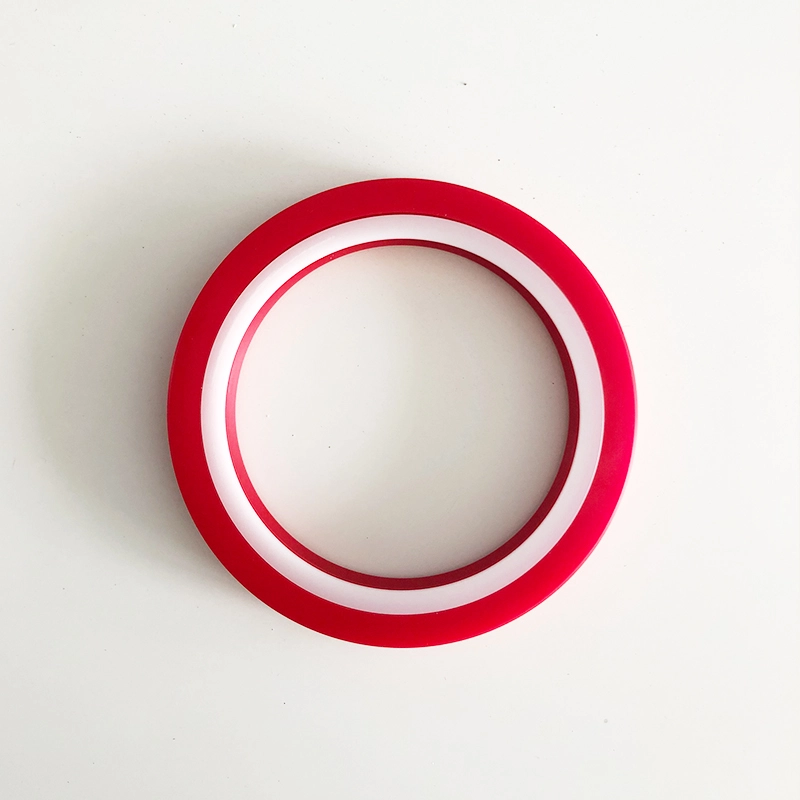

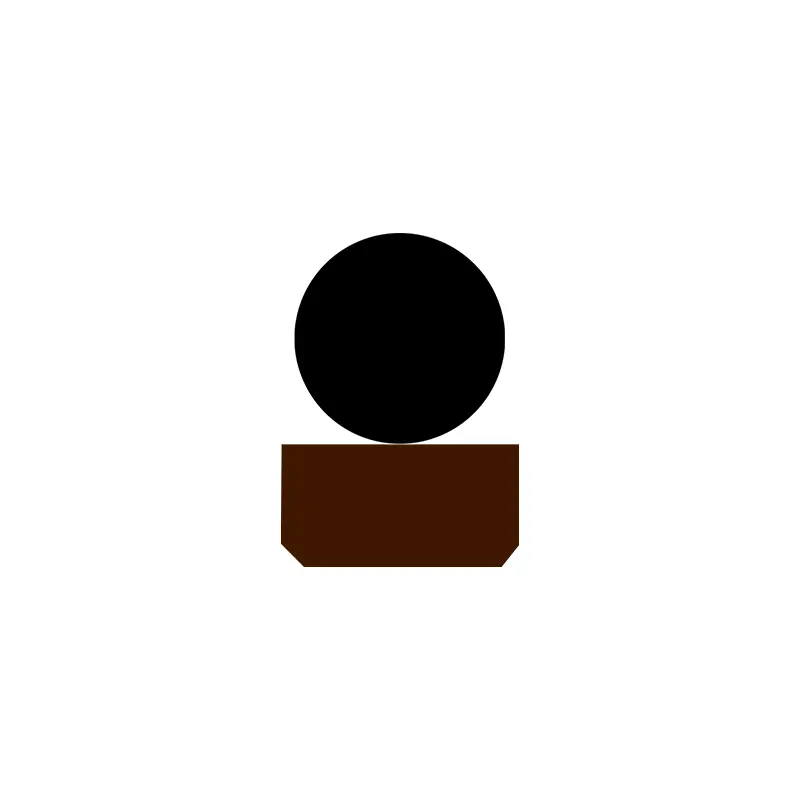

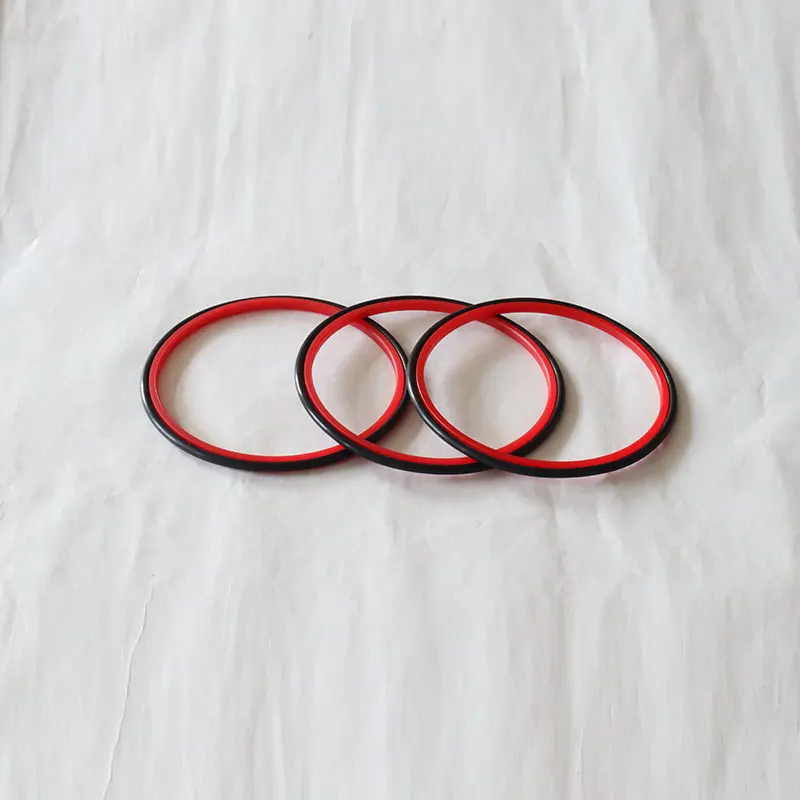

RC11-B dumadi saka cincin persegi panjang persegi panjang lan cincin karet berbentuk O-berbentuk, cocog kanggo gerakan balesan tekanan hidraulik. O-ring nyedhiyakake kekuwatan radial lan menehi ganti rugi kanggo nyandhang dering segel. Umume digunakake magepokan karo tuntunan cincin. Grooves pamisah (mbukak) kudu digunakake kanggo rod diameter kurang saka 30mm. Fitur:
1. Gesekan rendah, resistensi wiwitan cilik, gerakan lancar, gesekan dinamis lan statis sing padha, ora ana sing creeping;
2. Stabilitas tekanan sing dhuwur banget ing kahanan tekanan lan kasar;
3 .. Urip Dhuwur, Bisa Digunakake Kanggo Segera Litur Lesi Bebas Gratis Minyak;
4. Bisa digunakake kanggo nutup media viskositas sing nyolong kayata banyu;

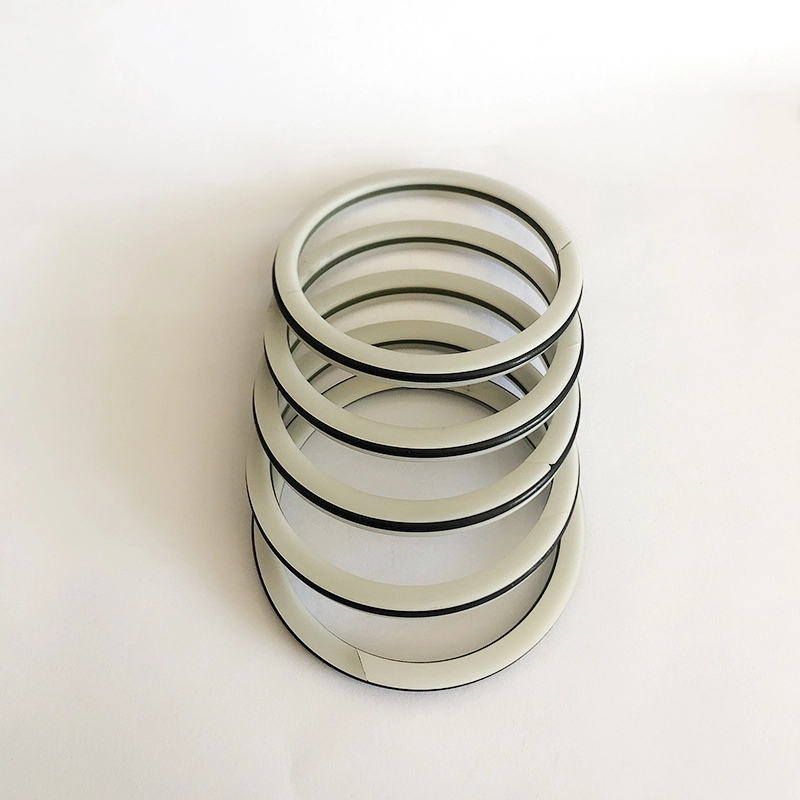

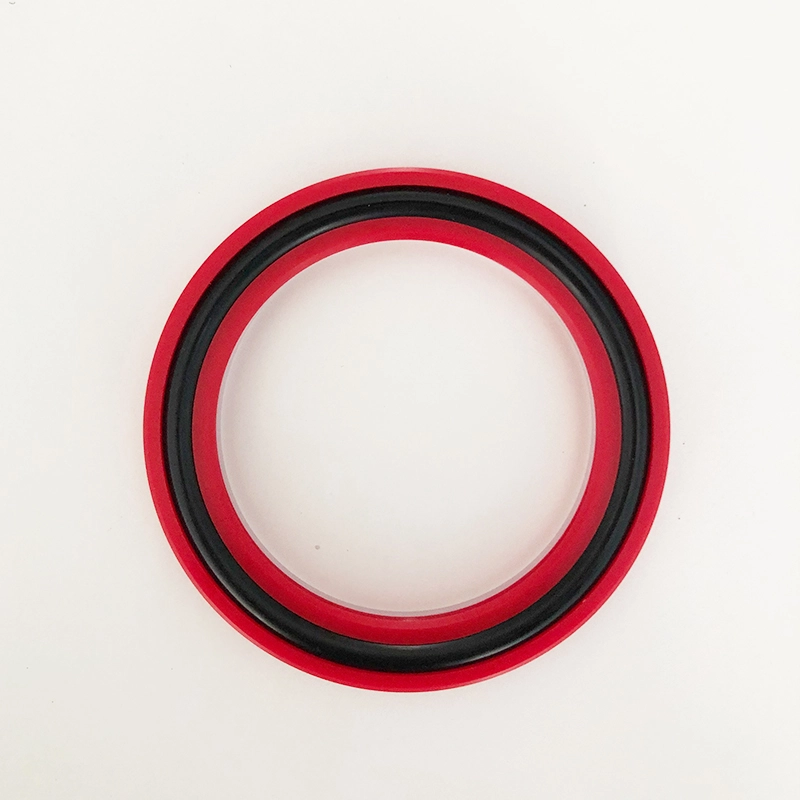

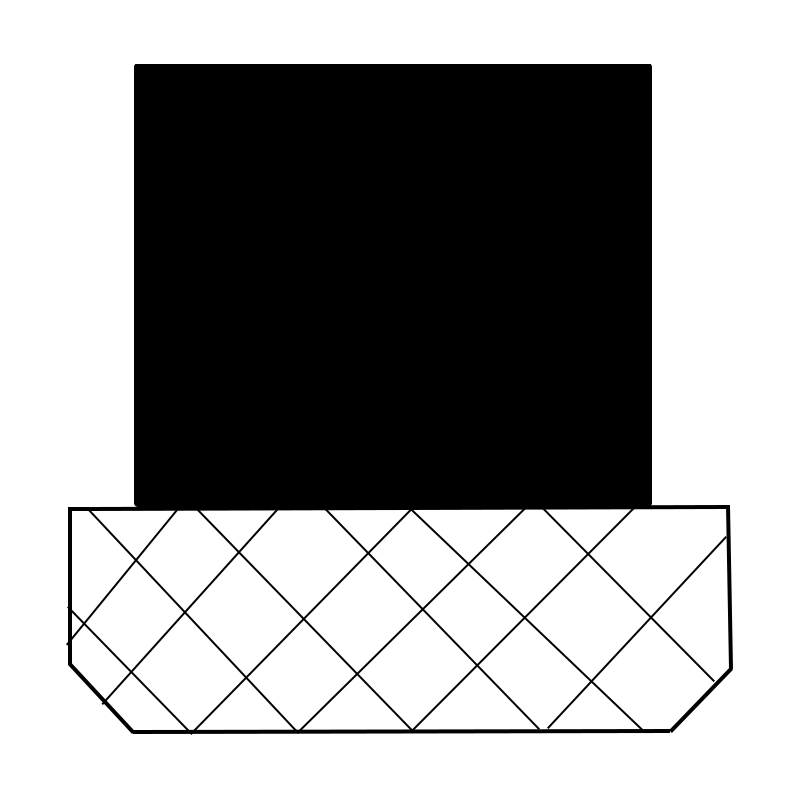

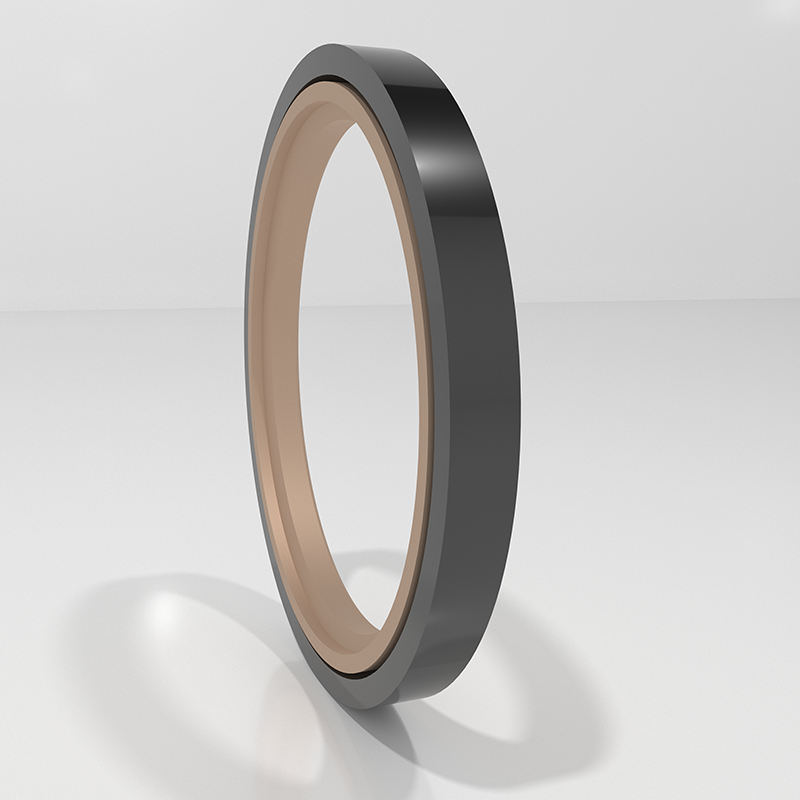

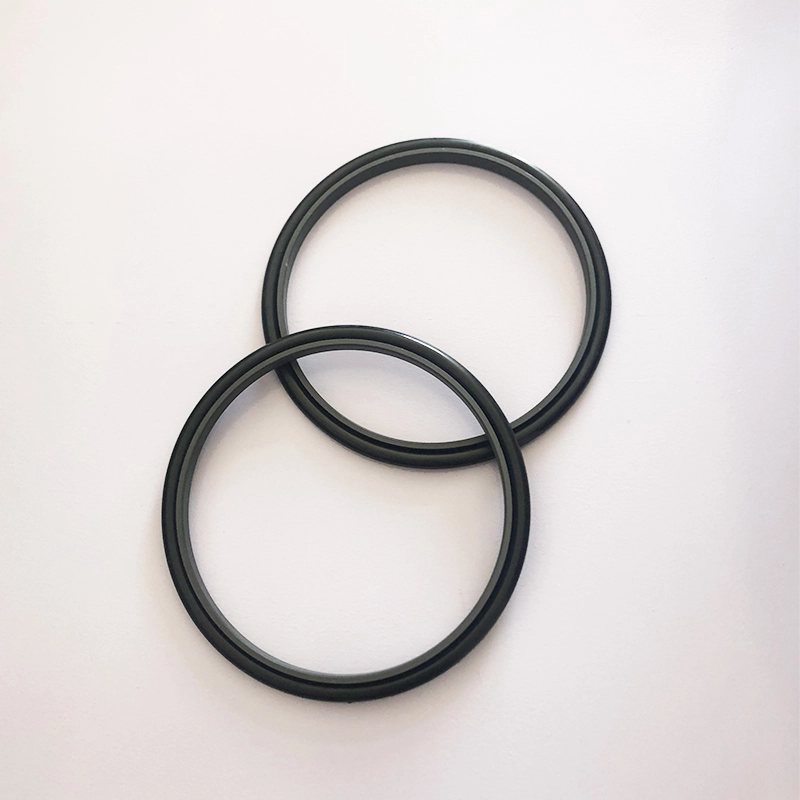

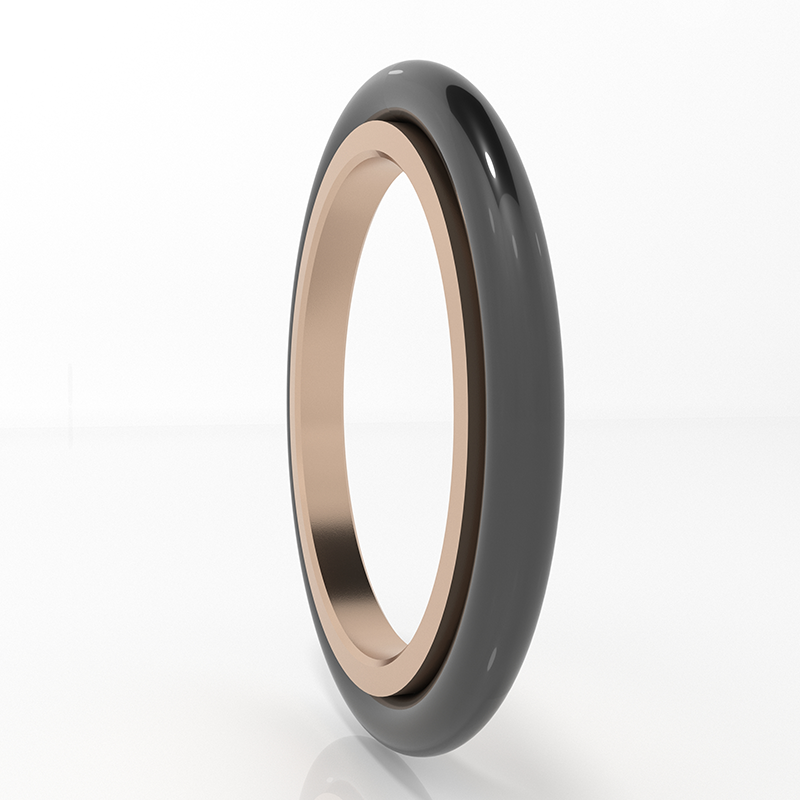

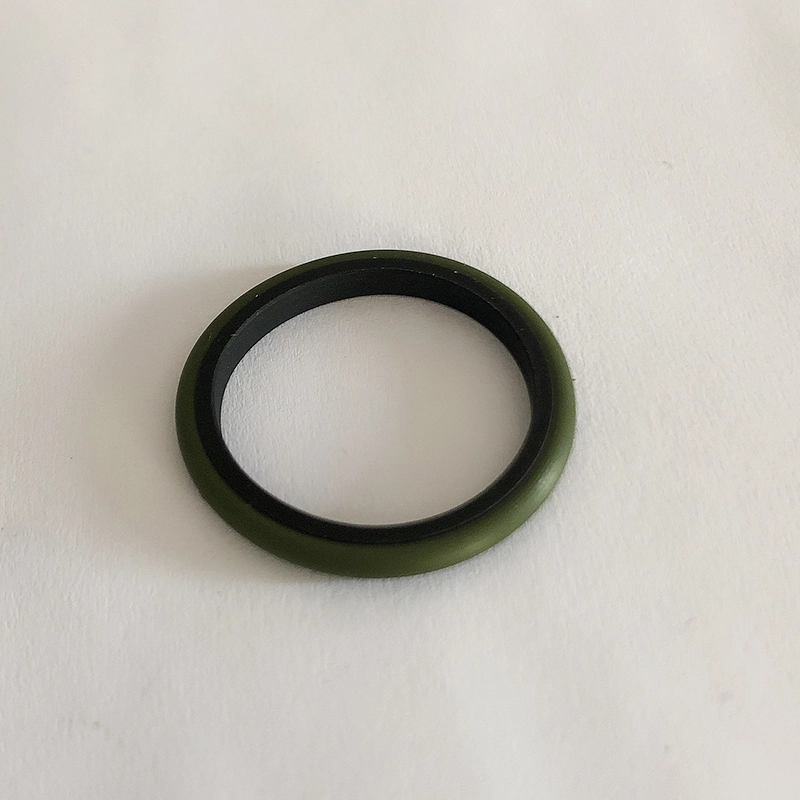

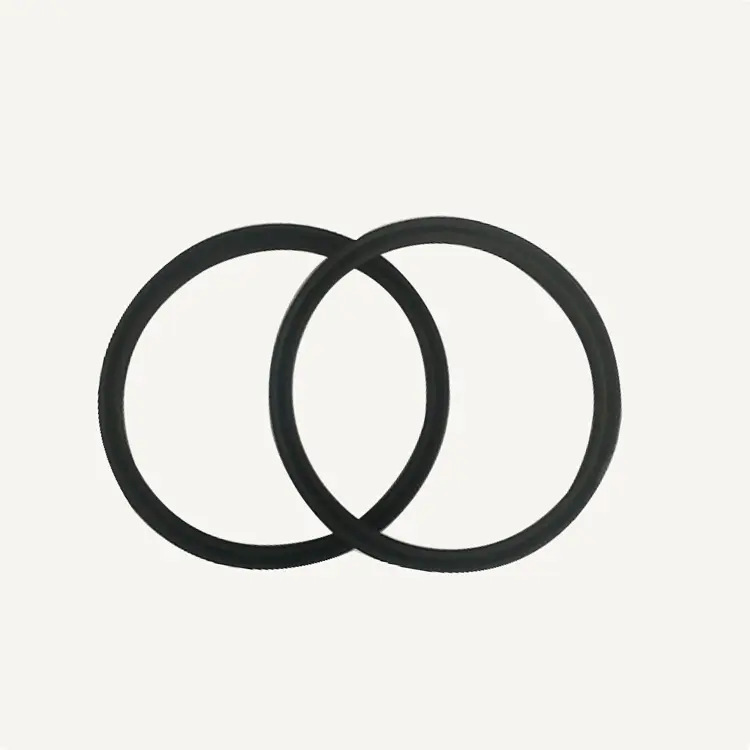

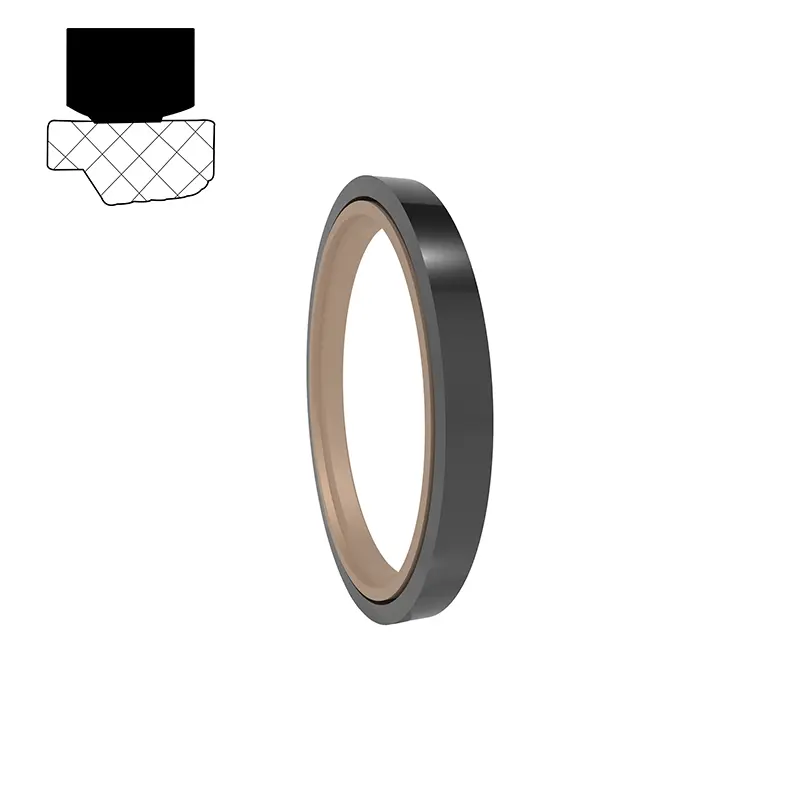

RC12 dumadi saka cincin sealing ptfe sing diisi lan cincin karet persegi, cocog kanggo gerakan timbal balik hidraulik. Dering persegi kanggo menehi kekuwatan radial lan menehi ganti rugi kanggo nyandhang dering segel. Umume digunakake magepokan karo tuntunan cincin. Grooves pamisah (mbukak) kudu digunakake kanggo rod diameter kurang saka 30mm. Umume digunakake ing peralatan hidrolik abot.
Fitur:
1. Gesekan rendah, resistensi wiwitan cilik, gerakan lancar, gesekan dinamis lan statis sing padha, ora ana sing creeping;
2. Stabilitas tekanan sing dhuwur banget ing kahanan tekanan lan kasar;
3 .. Urip Dhuwur, Bisa Digunakake Kanggo Segera Litur Lesi Bebas Gratis Minyak;
4. Bisa digunakake kanggo nutup media viskositas sing nyolong kayata banyu;

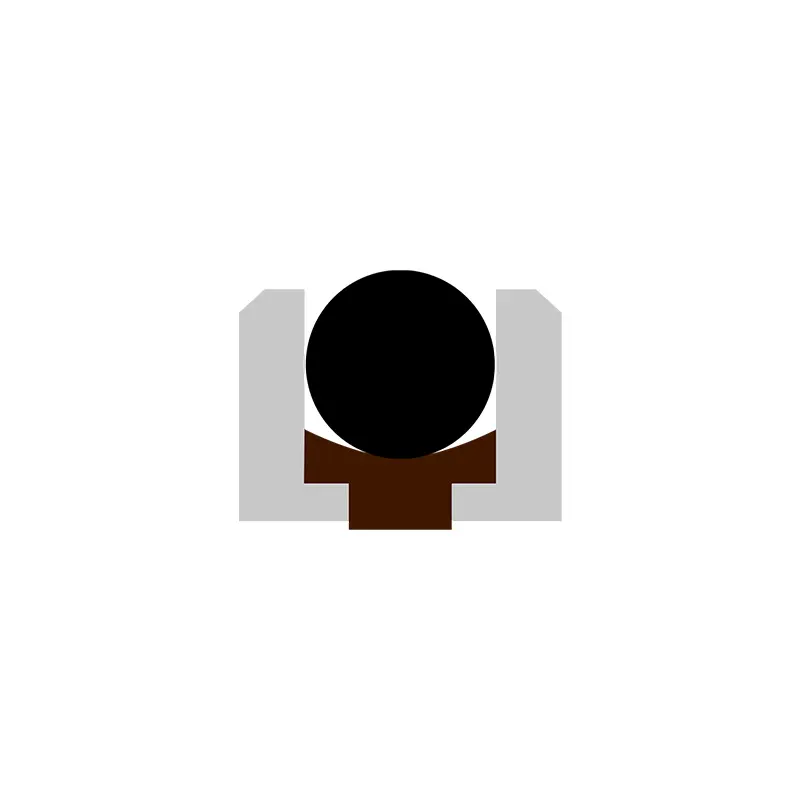

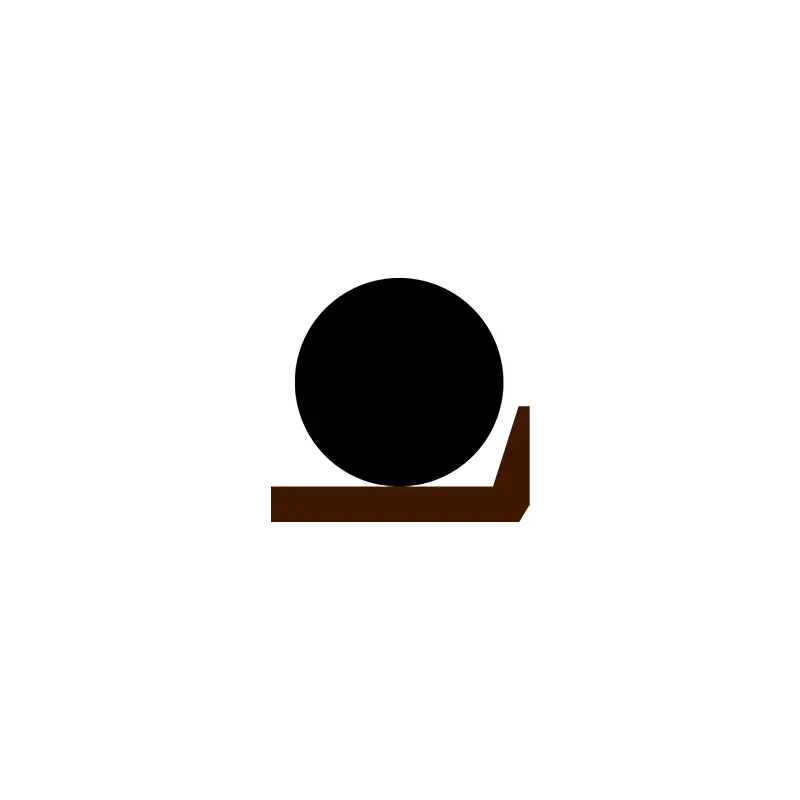

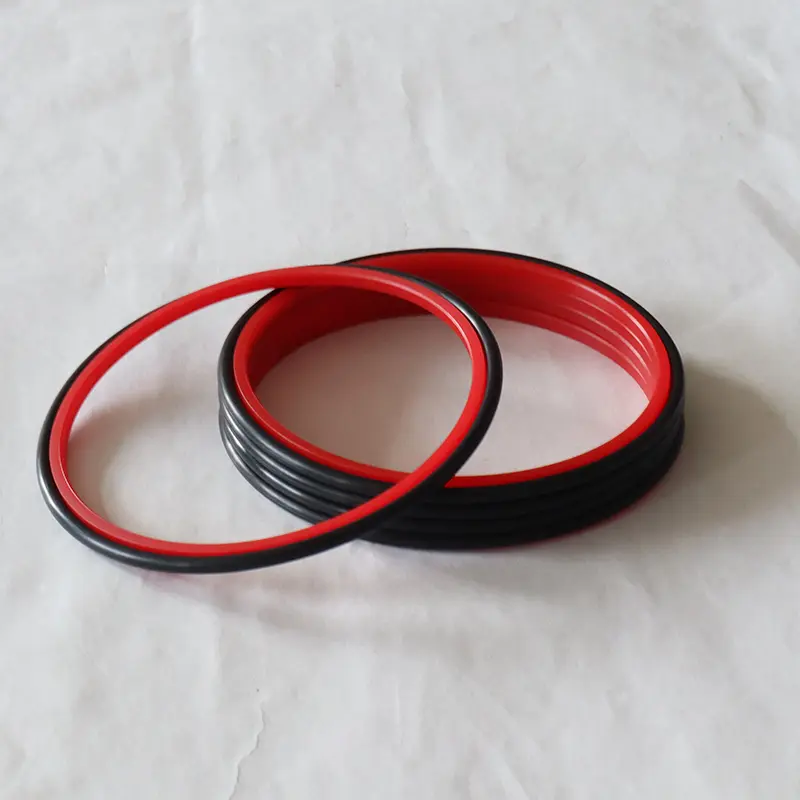

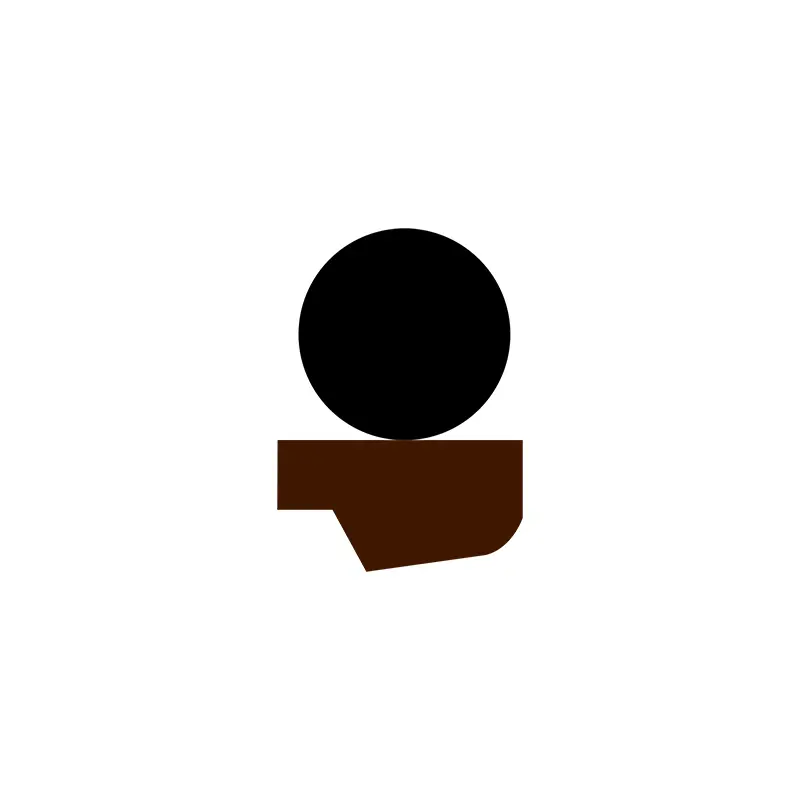

SPNC / RC13 dumadi saka sealing cincin sealing ptfe lan cincin karet berbentuk O-hydraulic lan hydraulic lan sealing tekanan tekanan tetesan. Cincin berbentuk o nyedhiyakake kekuwatan radial lan menehi ganti rugi kanggo nyandhang dering segel. Dering Sealing ngetrapake desain lambe tipis, sing nduweni kemampuan ganti rugi sing apik, saéngga kinerja panyimpangan apik lan bisa diinstal ing Groove cincin GB12350. Grooves pamisah (mbukak) kudu digunakake kanggo rod diameter kurang saka 30mm. Fitur:
1. Bisa digunakake kanggo loro hidraulik lan radhang paru-paru, lan bisa digunakake kanggo sealing tekanan bidirectional;
2. Gesekan rendah, resistensi wiwitan cilik, gerakan lancar, gesekan dinamis lan statis padha, lan ora ana sing creeping;
3 .. Urip dawa, bisa digunakake kanggo segel pelumasan tanpa minyak;
4. Spasi struktural cilik, gampang instalasi lan pangopènan;

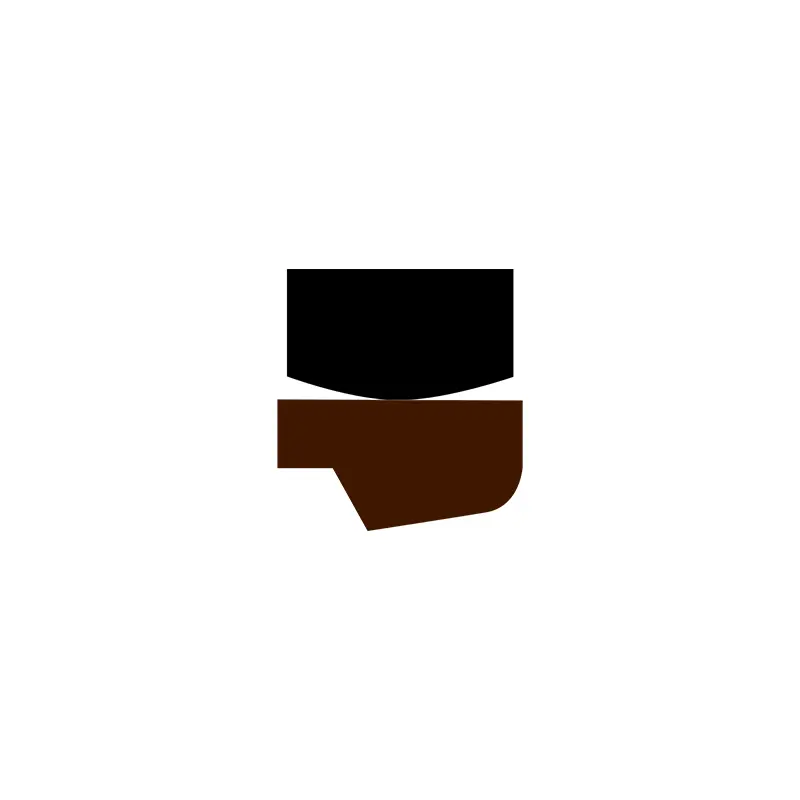

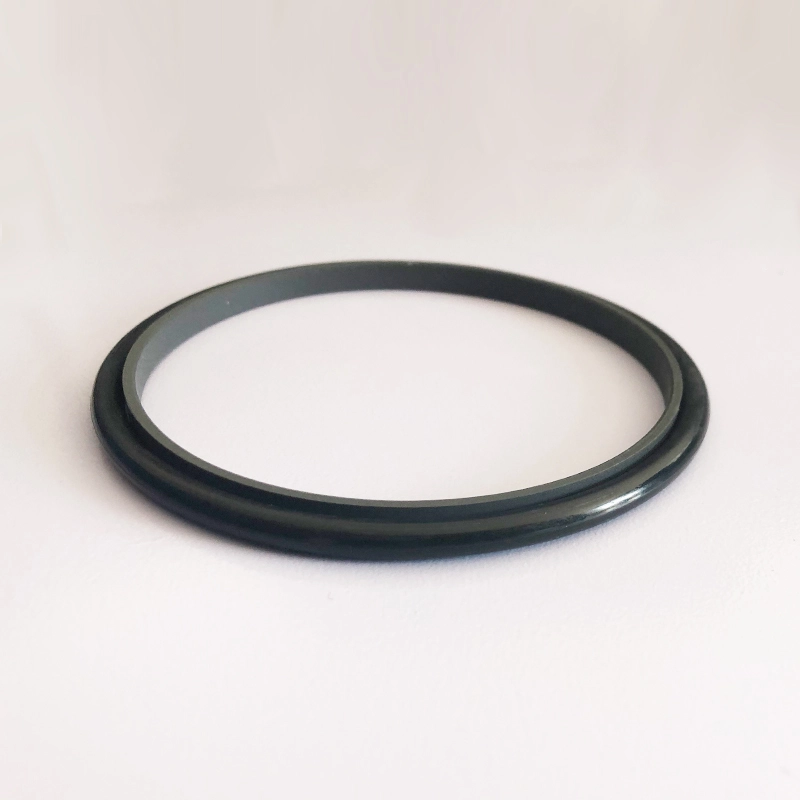

RC14 dumadi saka cincin sega segi telu PTFE lan cincin karet berbentuk O-sing digawe, sing cocog kanggo gerakan tekanan hidraulik lan pneumatik. O-ring nyedhiyakake kekuwatan radial lan menehi ganti rugi kanggo nyandhang dering segel. Wiwit dering Sealing ngetrapake desain lambé lancip, kemampuan ganti rugi kanggo tindakake luwih apik, saengga kinerja panyemparan apik. Groove pamisah (mbukak) kudu digunakake kanggo rod diameter kurang saka 30mm. Fitur:
1. Bisa digunakake kanggo loro hidraulik lan pneumatik;
2 gesekan rendah, resistensi wiwitan cilik, gerakan lancar, gesekan dinamis lan statis sing padha, ora ana creeping;
3 .. Urip dawa, bisa digunakake kanggo segel pelumasan tanpa minyak;
4. Spasi struktural cilik, gampang instalasi lan pangopènan;

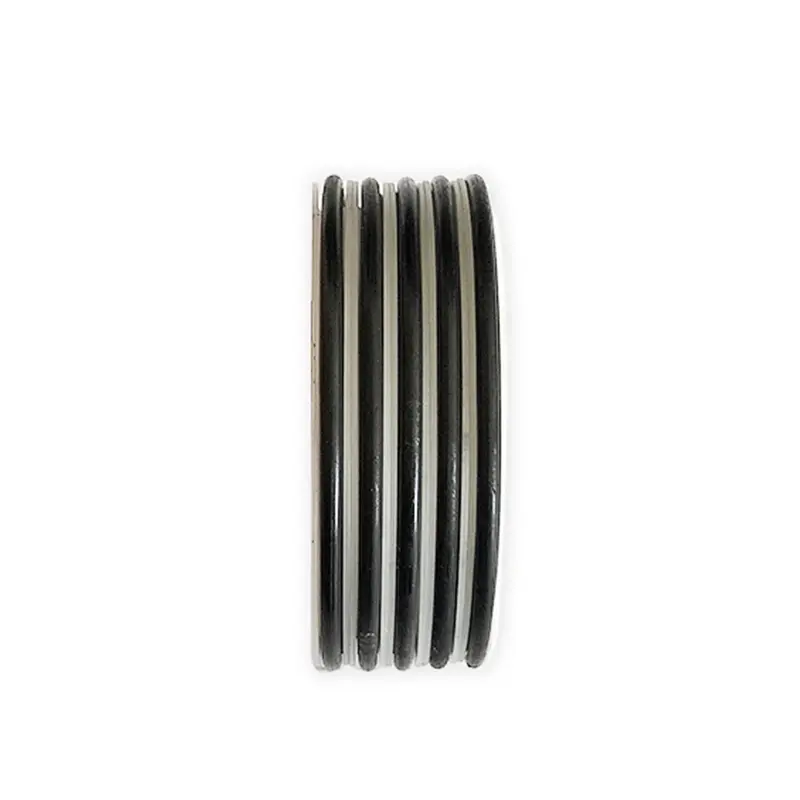

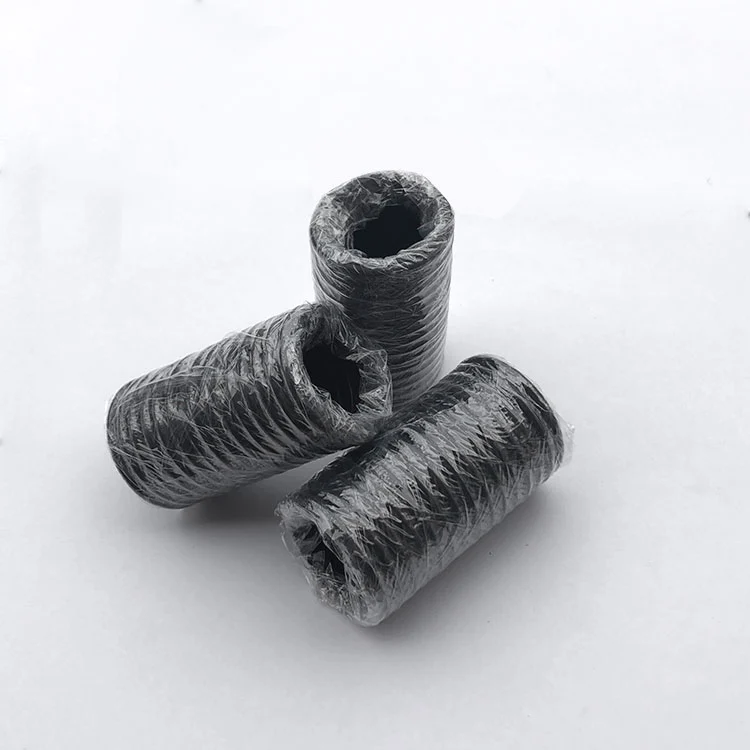

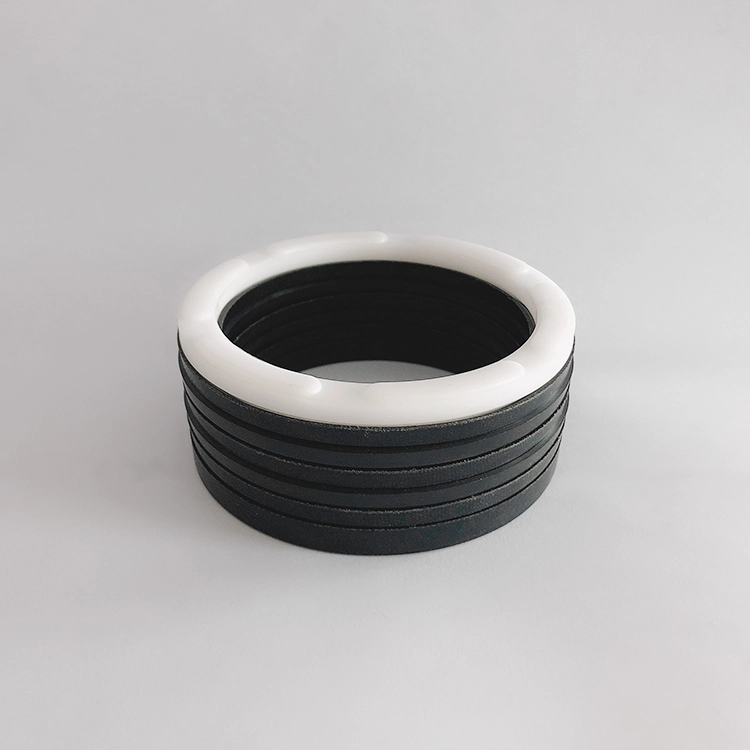

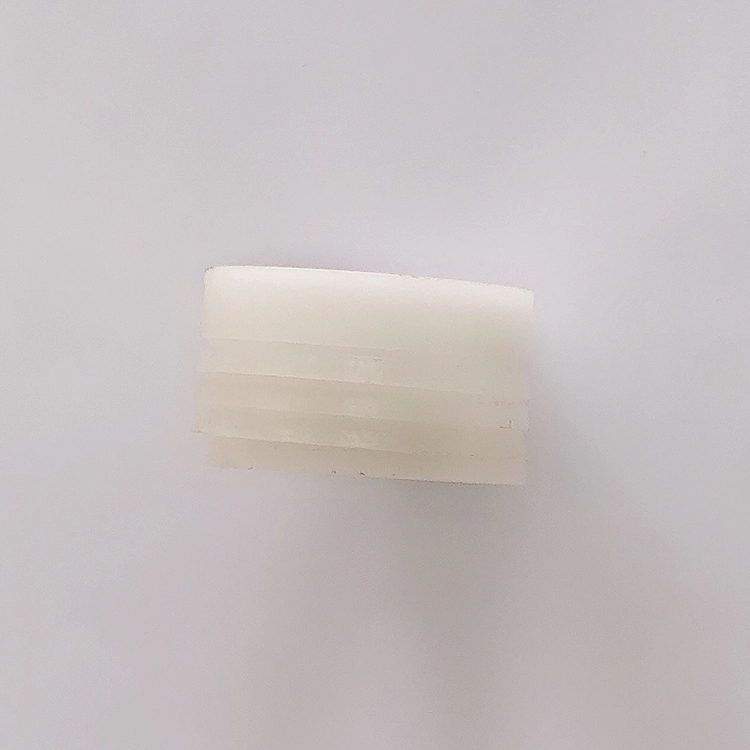

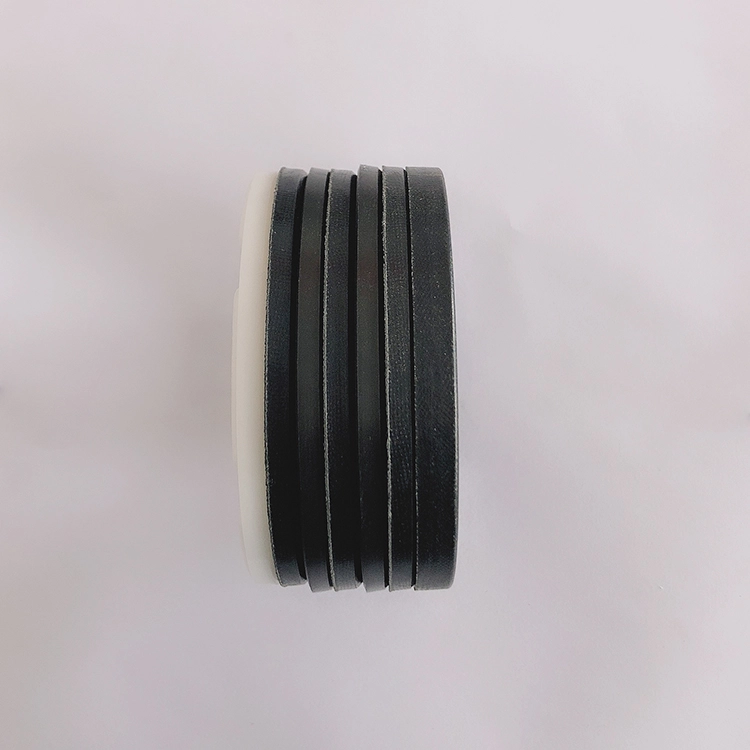

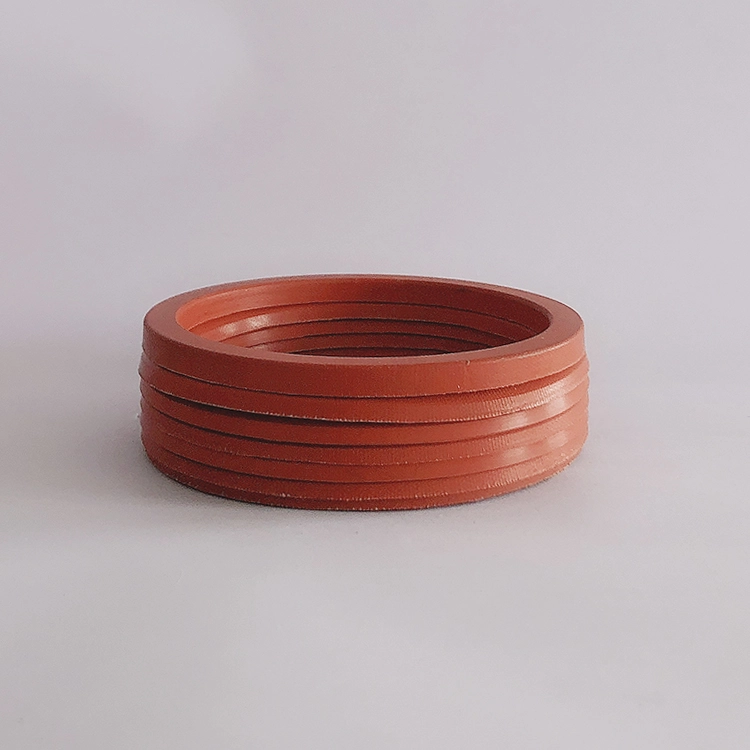

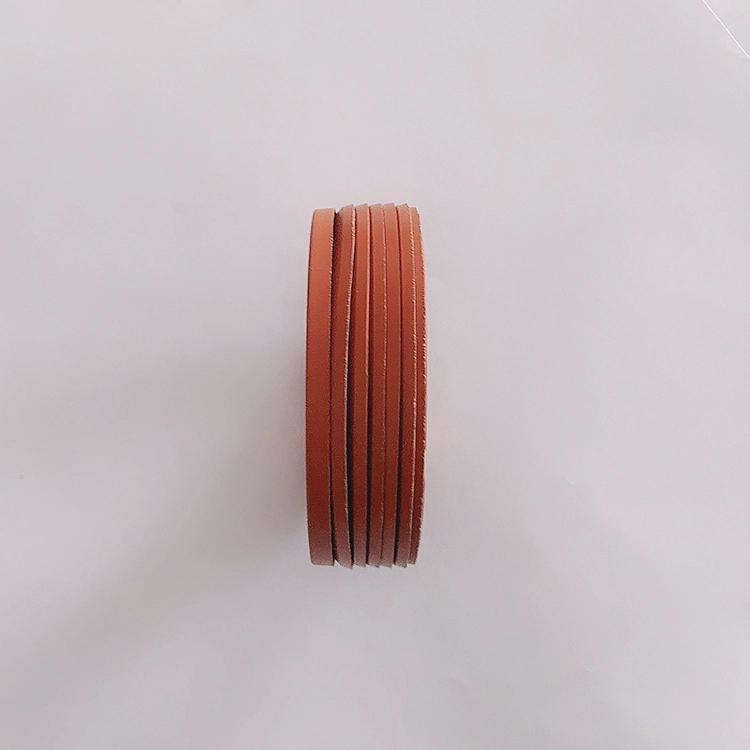

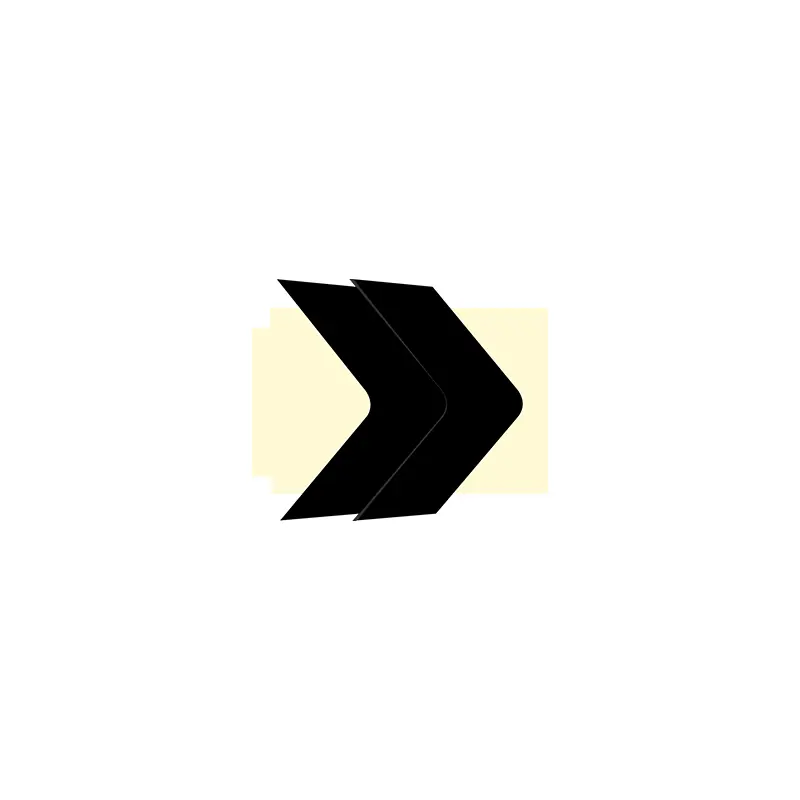

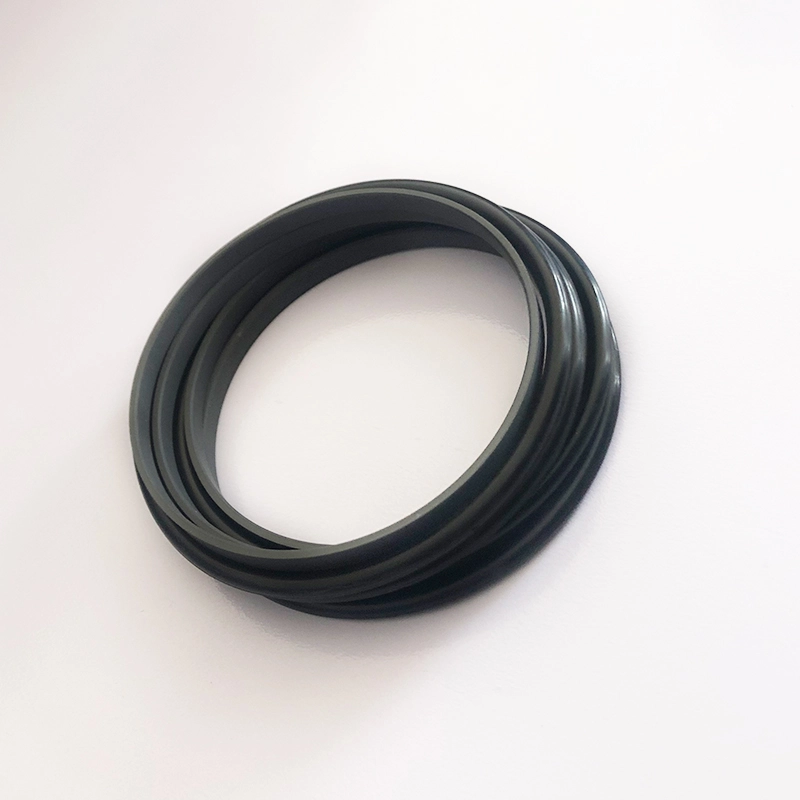

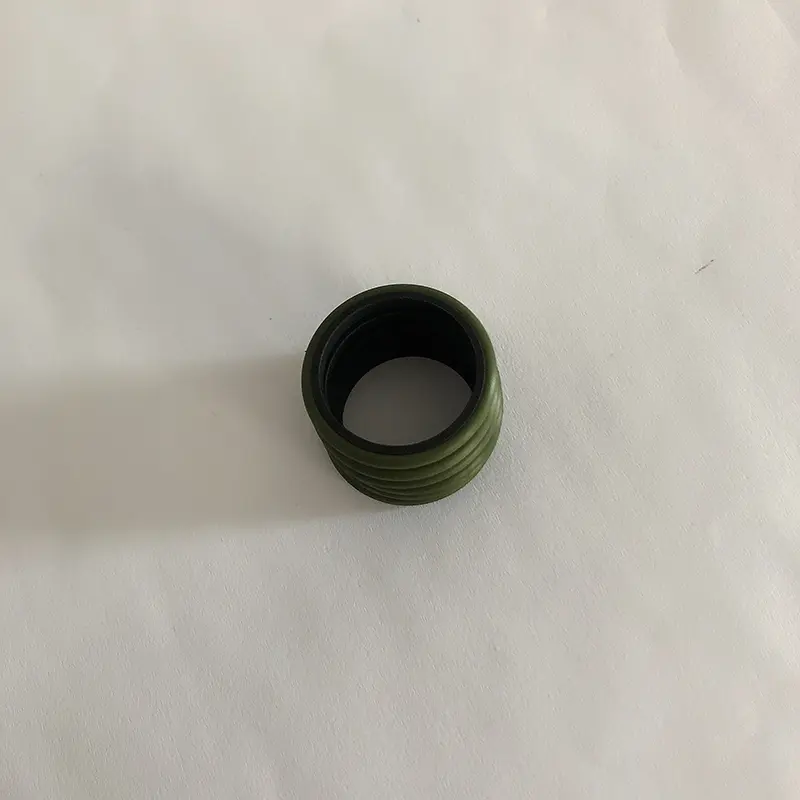

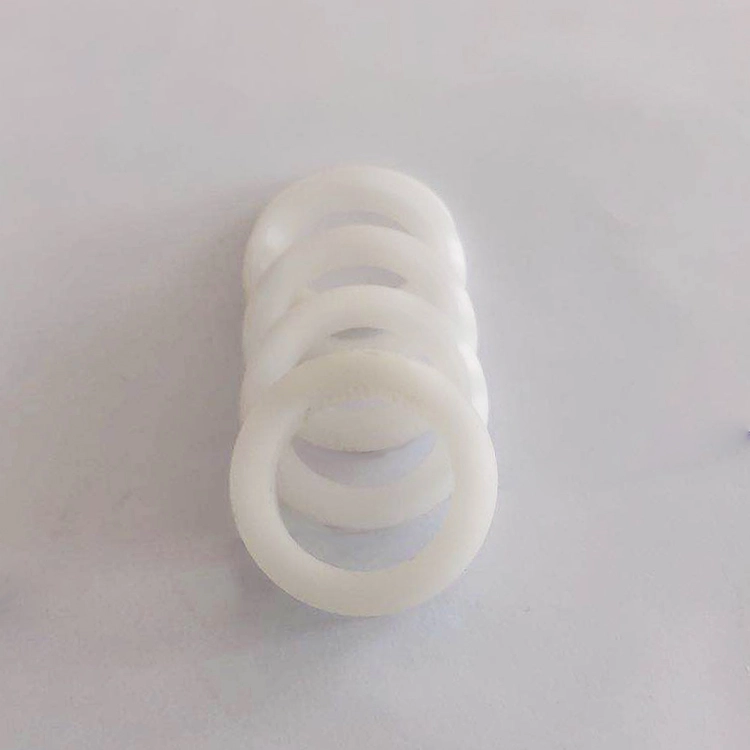

RC15 dumadi saka set (luwih saka 3) cincin sealing v-berbentuk V, cincin tekanan lan cincin dhukungan, lan cocog kanggo gerakan timbal balesan hidraulik. Kompatibel karo materi panyebaran kudu ditrapake sajrone instalasi. Ora bisa diinstal ing Groove integral (ditutup). Fitur:
1. Macem-macem bahan kasedhiya, sing bisa diatur kanthi optimal kanggo cocog karo macem-macem tujuan;
2 .. Bisa digunakake ing kahanan kerja keras lan cocog kanggo meh kabeh media lan kahanan sing angel;
3 .. Nduwe urip layanan sing dawa lan bisa digunakake kanggo segel lubricated minyak (pilihan materi sing cukup);
4. Penafe lan gesekan bisa diatur kanthi nyetel gasket, lan ukuran axial bisa diatur kanthi nambah utawa mbusak cincin sealing V V-berbentuk V;
5 .. Bisa digunakake kanthi efektif sanajan kualitas permukaan sealing iku miskin.

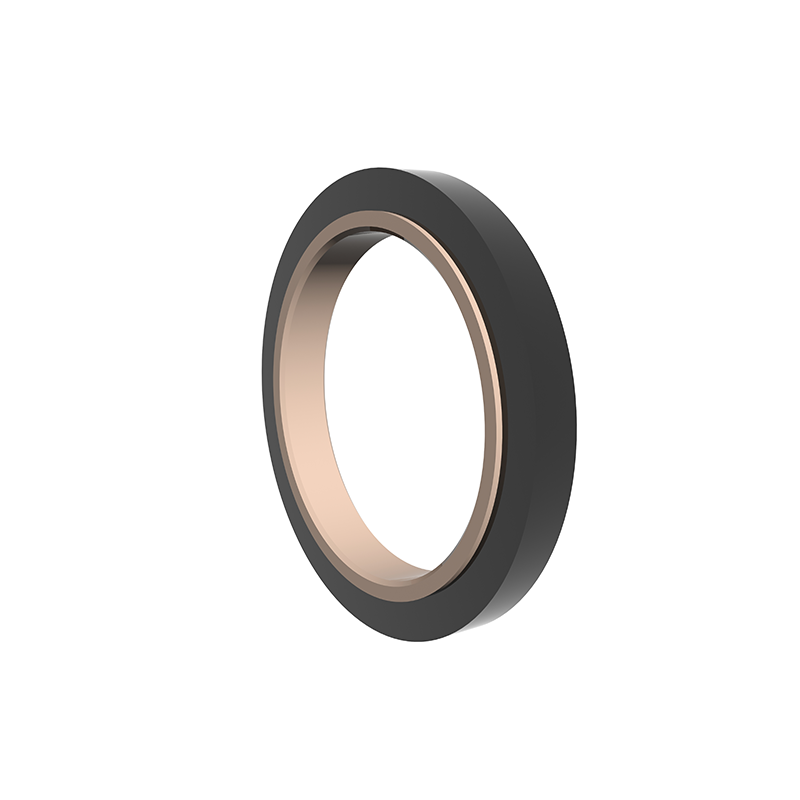

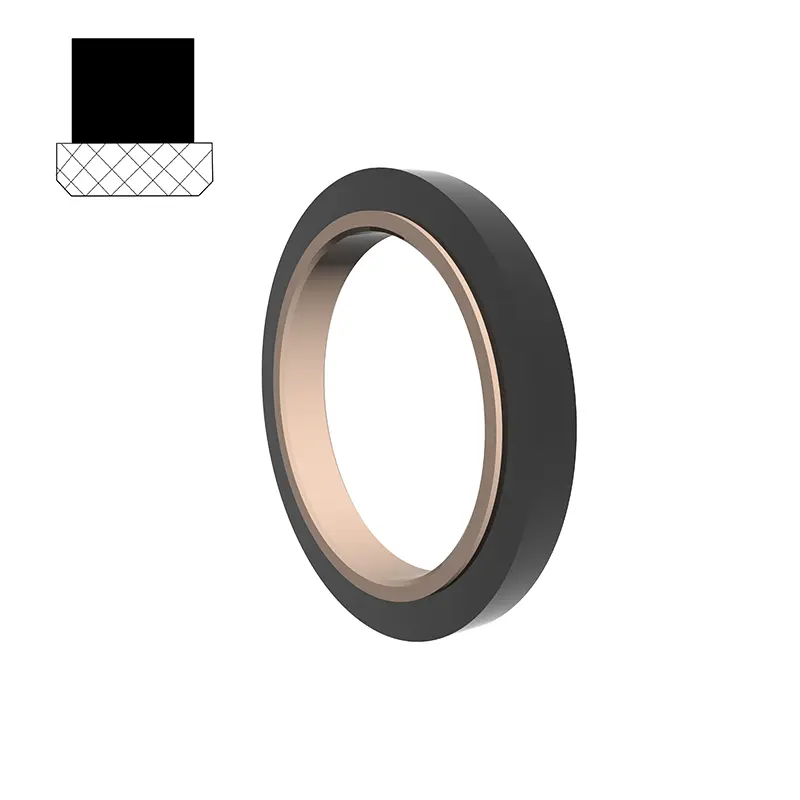

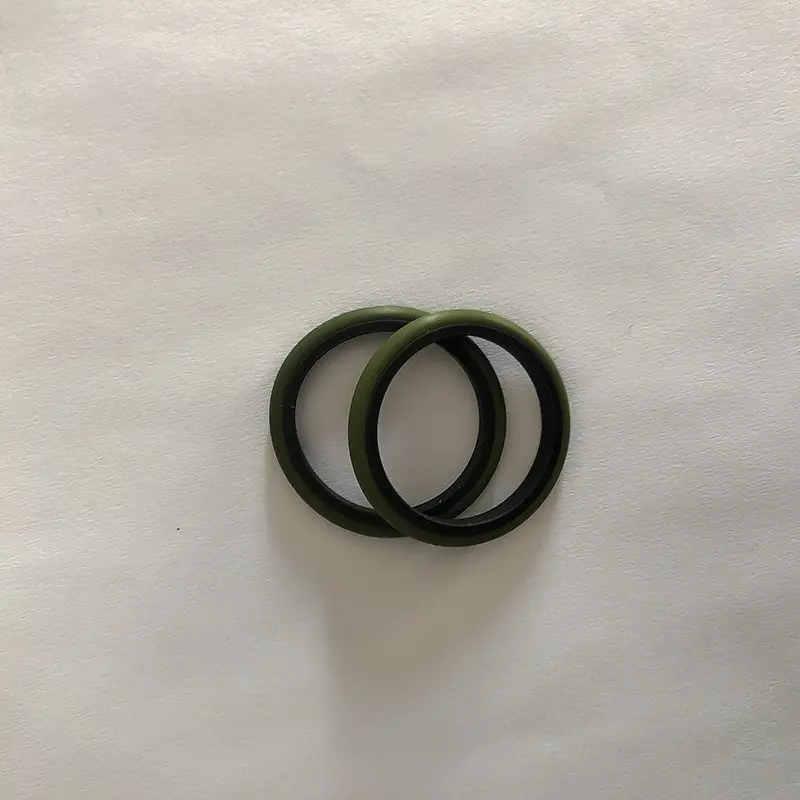

SPN dumadi saka ring sealing persegi panjang persepan lan cincin karet persegi, cocog kanggo hydraulic lan peumaticic sciprocating obah tekanan nawarake. Dering persegi kanggo menehi kekuwatan radial lan menehi ganti rugi kanggo nyandhang dering segel. Grooves pamisah (mbukak) kudu digunakake kanggo rod diameter kurang saka 30mm.
Fitur:
1. Gesekan rendah, resistensi wiwitan cilik, gerakan lancar, gesekan dinamis lan statis sing padha, ora ana sing creeping;
2. Segera panggunaan hidraulik lan pneumatik, bisa digunakake kanggo panyegel tekanan bidirectional;
3 .. Urip Dhuwur, Bisa Digunakake Kanggo Segera Litur Lesi Bebas Gratis Minyak;
4. Spasi struktural cilik, gampang instalasi lan pangopènan;

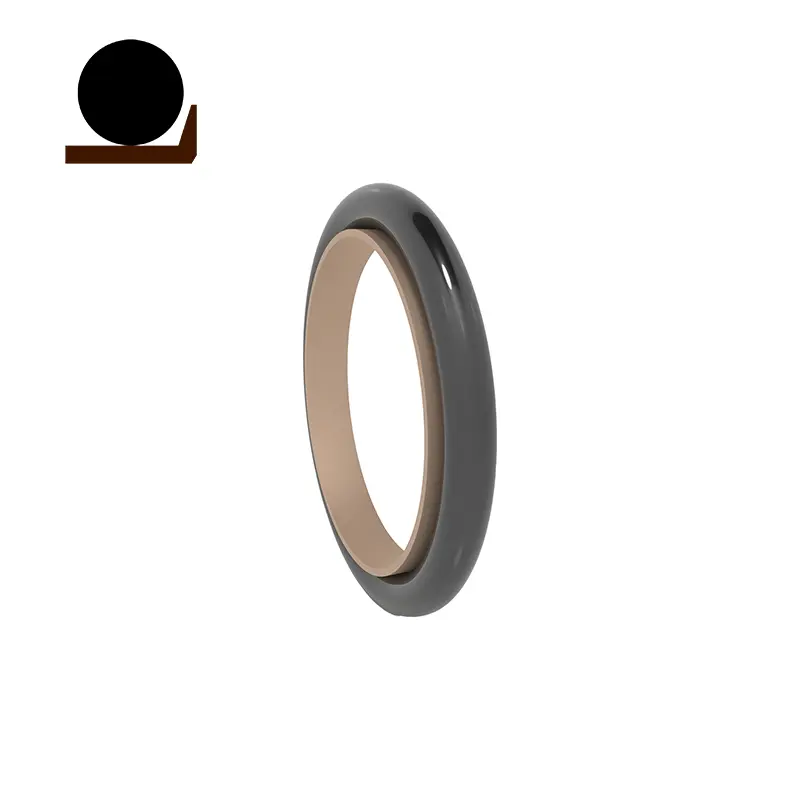

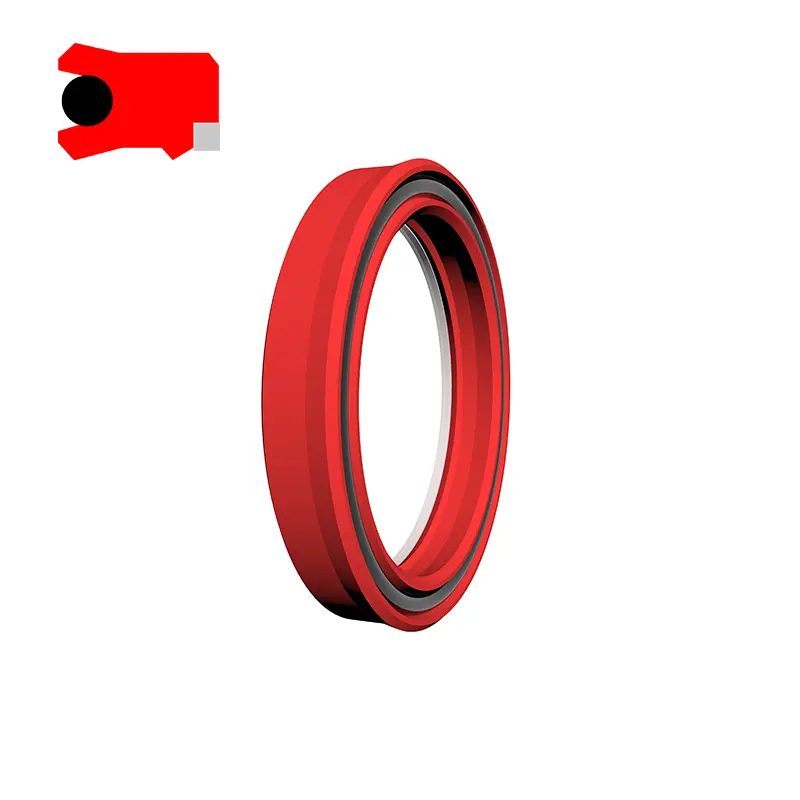

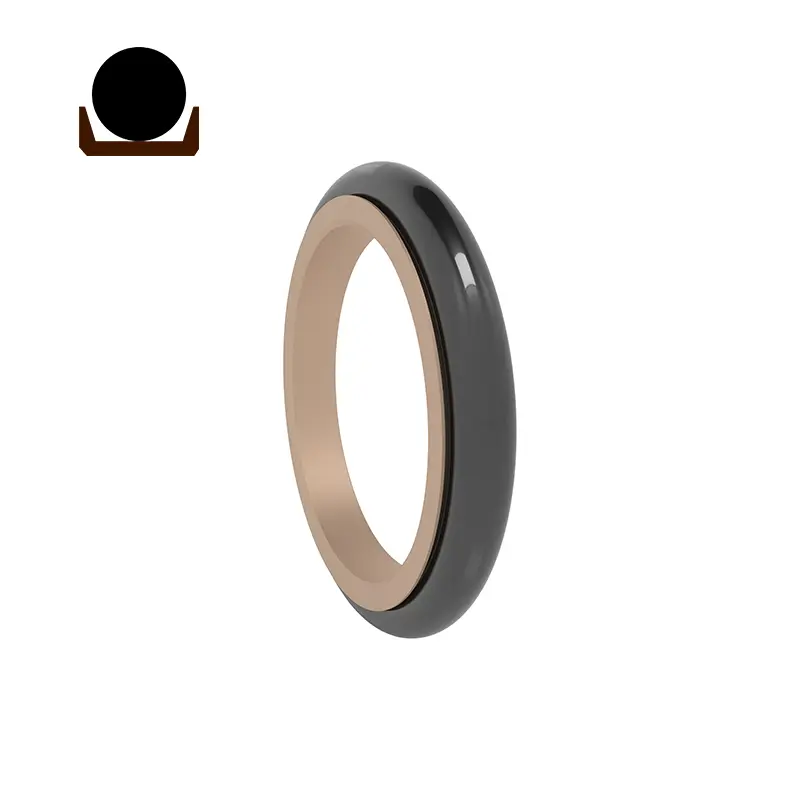

RC17 cocog kanggo panyopoan tekanan hydraulical lan pneumatic. O-ring nyedhiyakake kekuwatan radial lan menehi ganti rugi kanggo nyandhang dering segel. Grooves pamisah (mbukak) kudu digunakake kanggo rod diameter kurang saka 30mm. Fitur:
1. Gesekan rendah, resistensi wiwitan cilik, gerakan lancar, gesekan dinamis lan statis sing padha, ora ana sing creeping;
2. Segera panggunaan hidraulik lan pneumatik, bisa digunakake kanggo panyegel tekanan bidirectional;
3 .. Urip dawa, bisa digunakake kanggo segel pelumasan tanpa minyak;
4. Spasi struktural cilik, gampang instalasi lan perawatan:

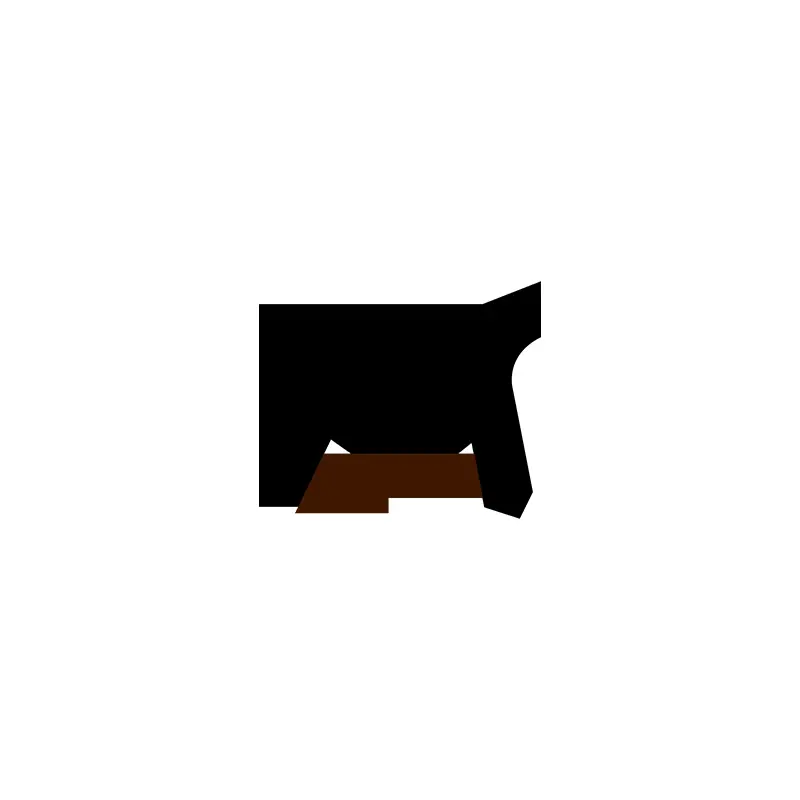

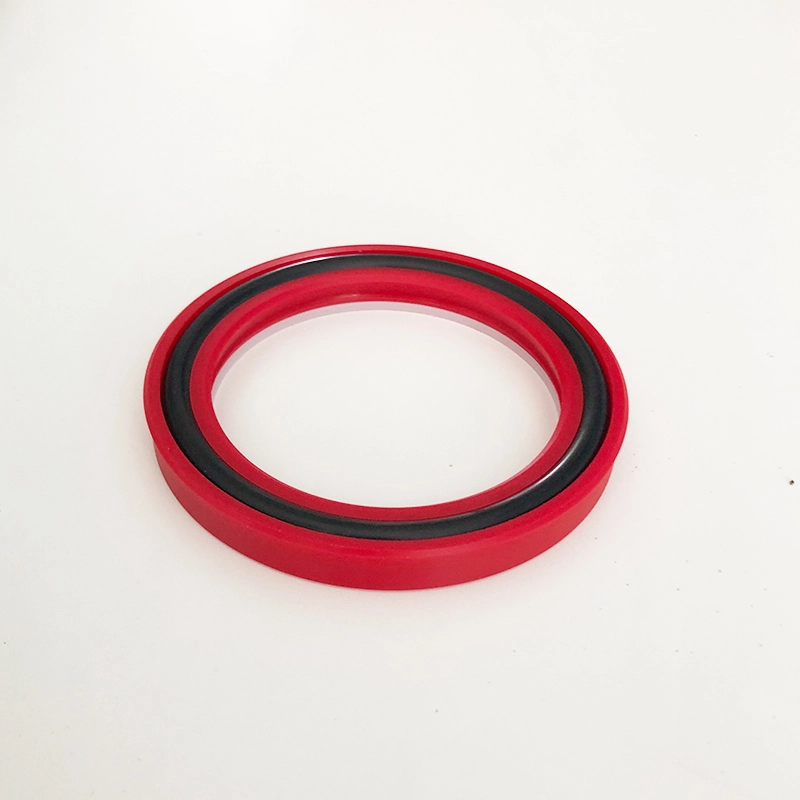

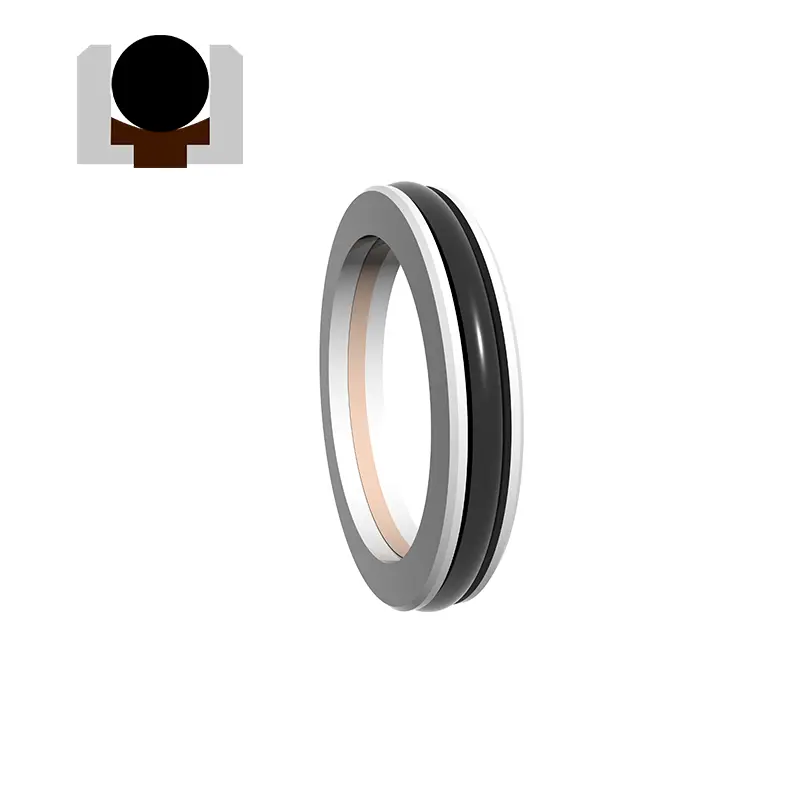

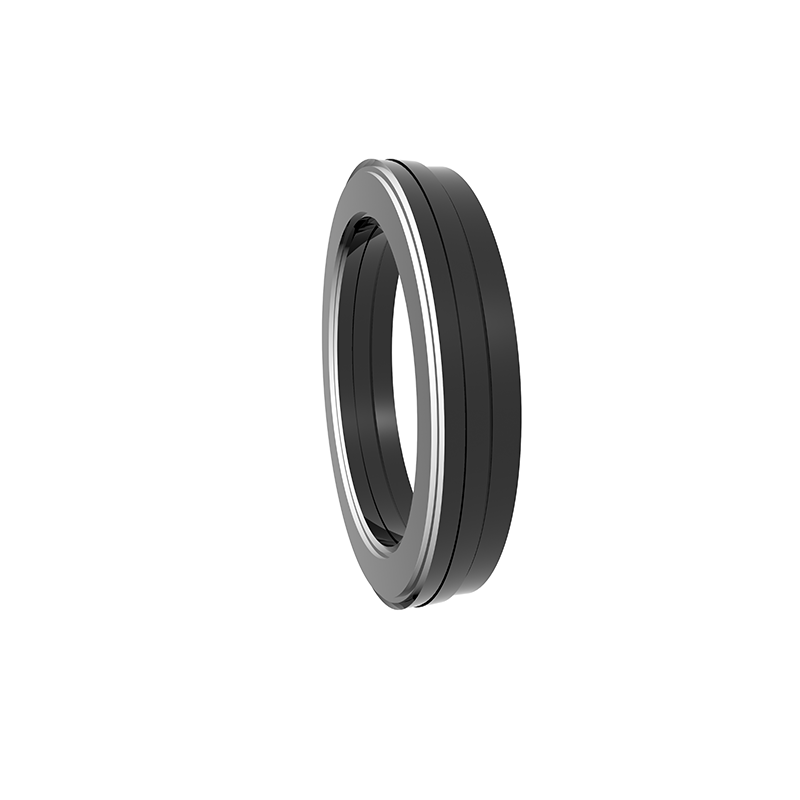

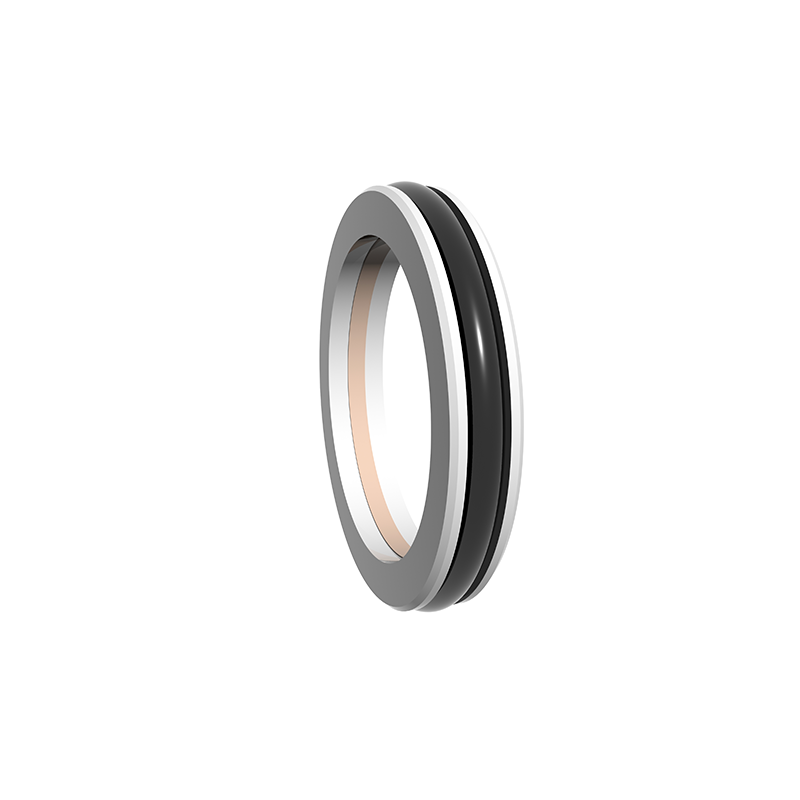

GTDI dumadi saka karet khusus (utawa polyurethane) elastomer lan cincin sealing sing wis diowahi, lan duwe ciri sealing sing apik, lan duwe gesekan sing apik, lan duwe gesekan sing apik, lan gesekan rendah, ora ana gesekan, ora ana creeping, ora. GGDI dumadi saka ring sealing ptfe, rong dandal dhukungan plastik sing bentuke lan cincin elastis, lan duwe ciri sealing sing apik, umur dawa, gesekan rendah, ora ana sing nggegirisi, ora ana sing nggegirisi, ora ana sing nggegirisi, ora ana sing nggegirisi, ora ana sing nggegirisi, ora ana sing nggegirisi, ora ana sing nggegirisi, ora ana sing nggegirisi, ora ana sing nggegirisi, ora ana sing ngganggu, ora ana sing nggegirisi, ora ana sing nggegirisi, ora ana sing nggegirisi, ora ana sing ngganggu, ora ana sing ngganggu, ora ana sing ngganggu, ora ana sing nggegirisi, ora ana sing nggegirisi, ora ana sing nggegirisi, ora ana sing nggegirisi, ora ana sing nggegirisi, ora ana sing nggegirisi, ora ana sing nggegirisi, ora ana sing ngganggu, ora ana sing nggegirisi, ora ana sing nggegirisi, ora ana sing nggegirisi, ora ana sing nggegirisi, ora ana sing nggegirisi, ora ana sing nggegirisi, ora ana sing nggegirisi, ora ana sing nggegirisi, ora ana sing nggegirisi, ora ana sing nggegirisi, ora ana sing nggegirisi, ora ana sing nggegirisi, ora ana sing nggegirisi, ora ana sing nggegirisi, ora ana sing nggegirisi, ora ana sing nggegirisi, ora ana sing ngganggu, ora ana sing ngganggu, ora ana sing ngganggu, ora ana sing nggegirisi

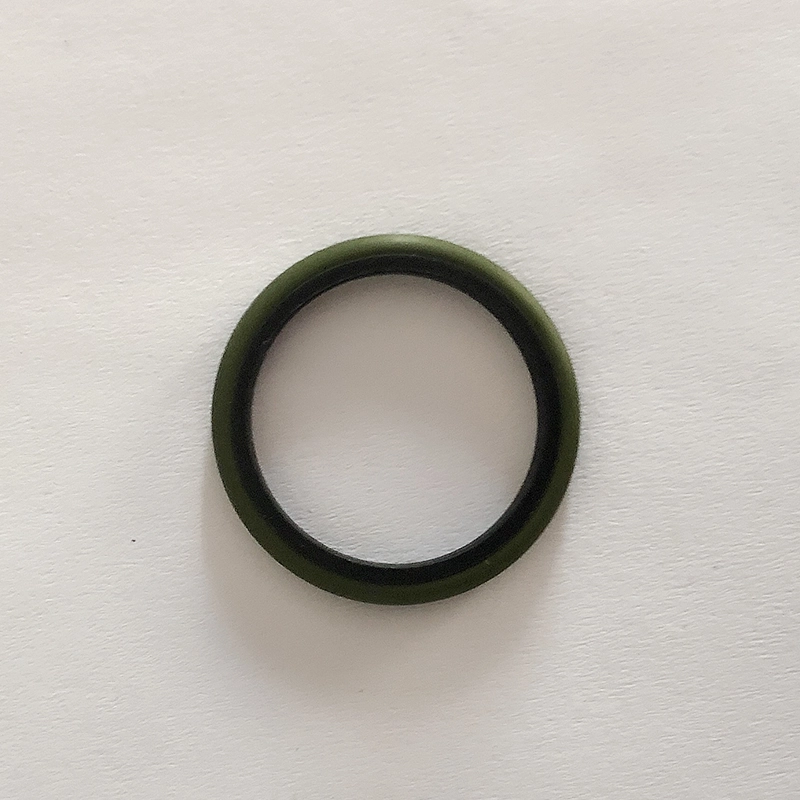

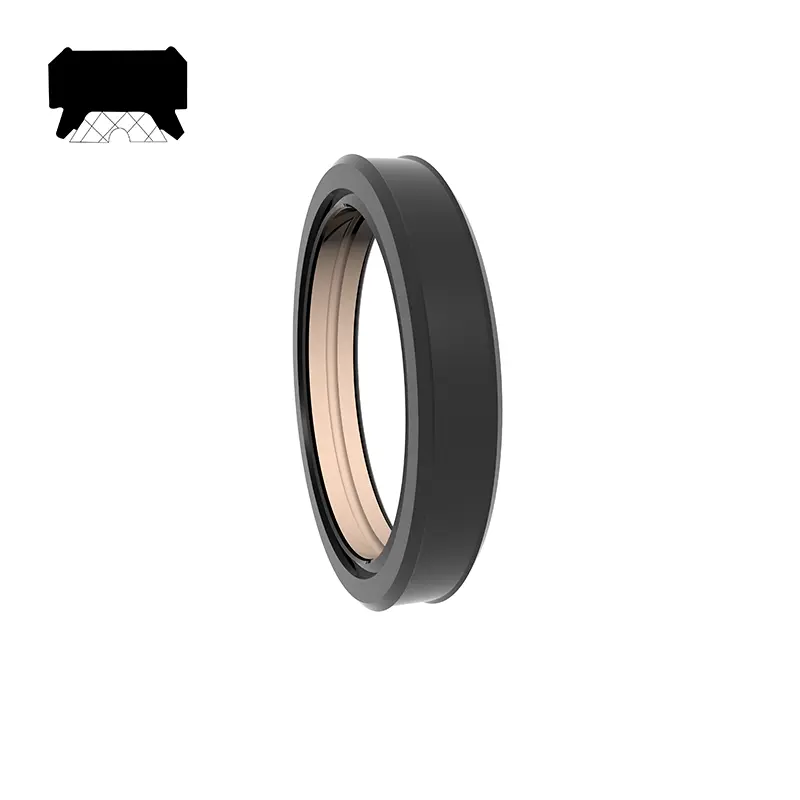

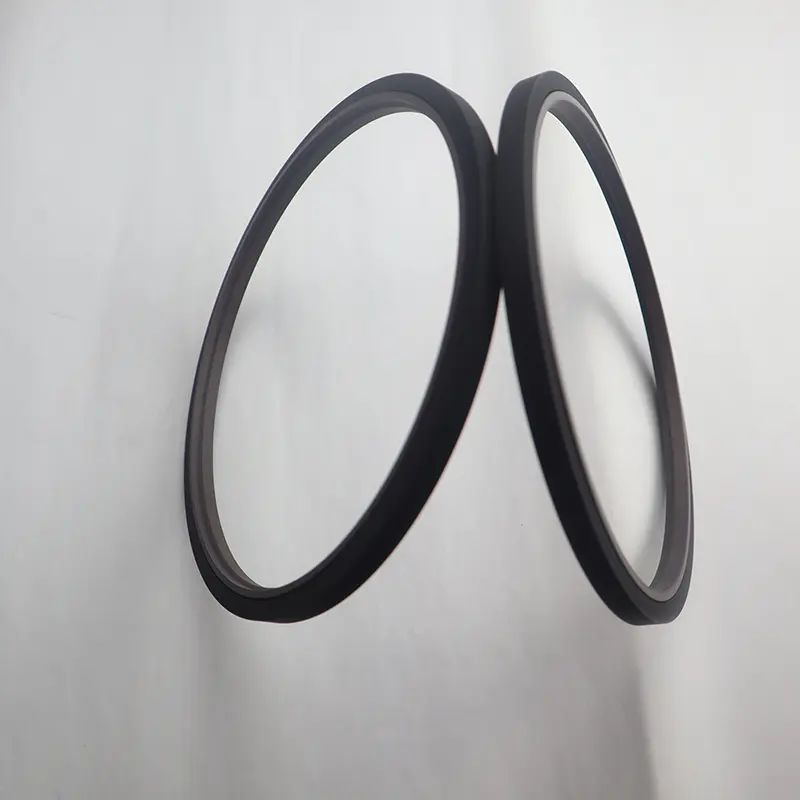

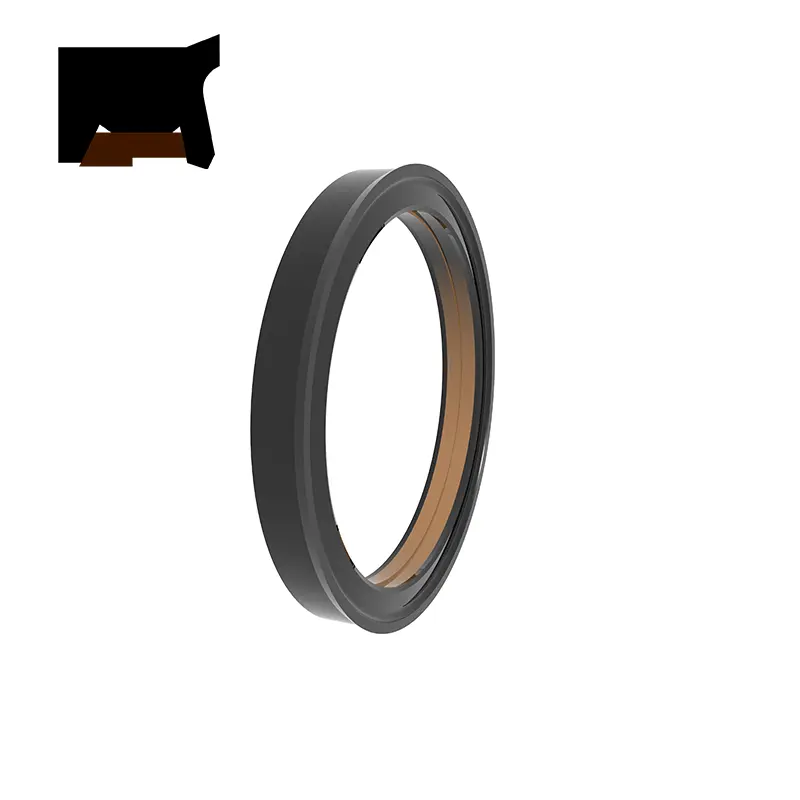

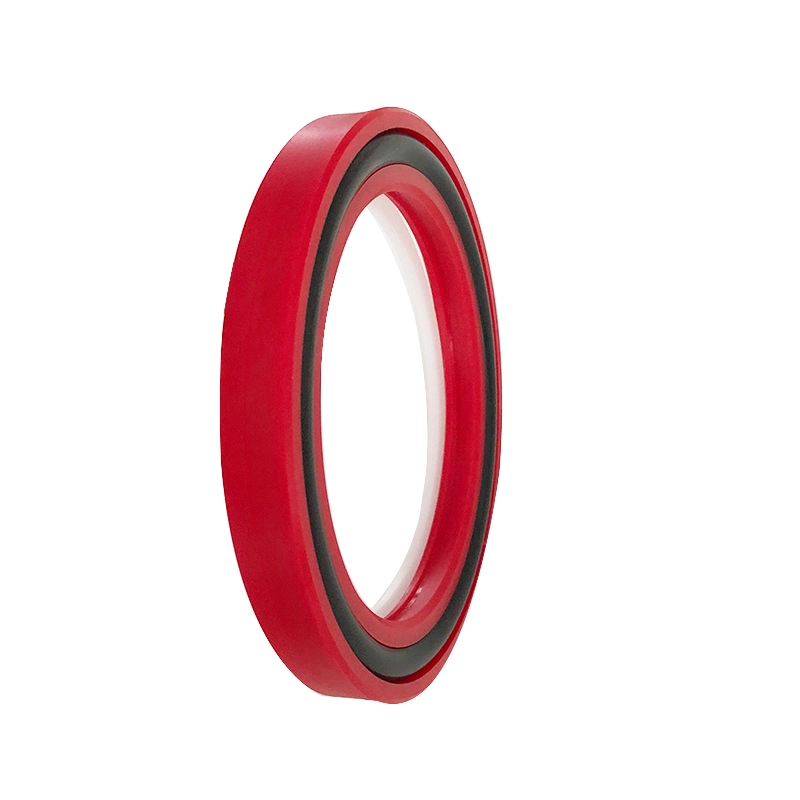

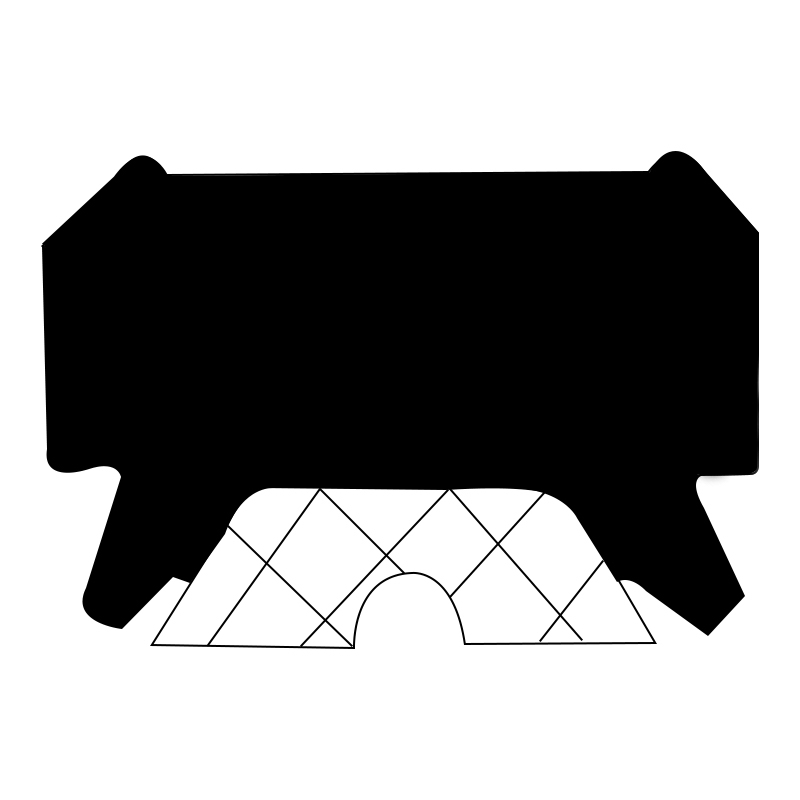

Cincin Tipe Tipe BD minangka segel rod piston, utamane digunakake kanggo plunge, piston rod, mesin lali lan peralatan hidraulik kanggo peralatan lumampah. Fitur:
1. Ora sensitif kanggo getar lan puncak tekanan
2 .. Kemampuan Anti-Extrusi
3 .. Nyolong luwih apik ing ora ana beban lan suhu kurang
4. Cocog kanggo kahanan kerja keras

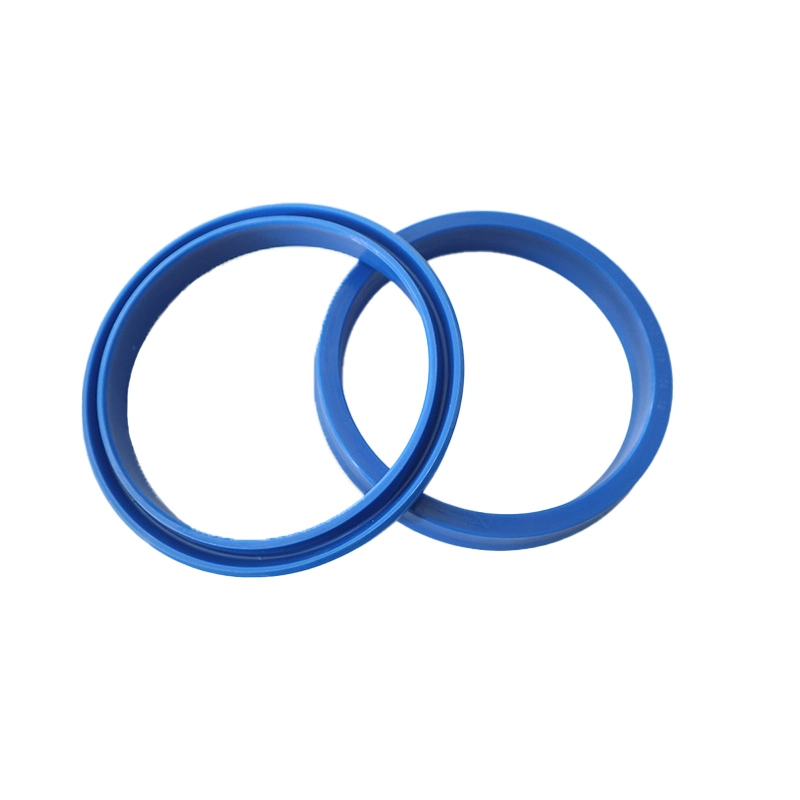

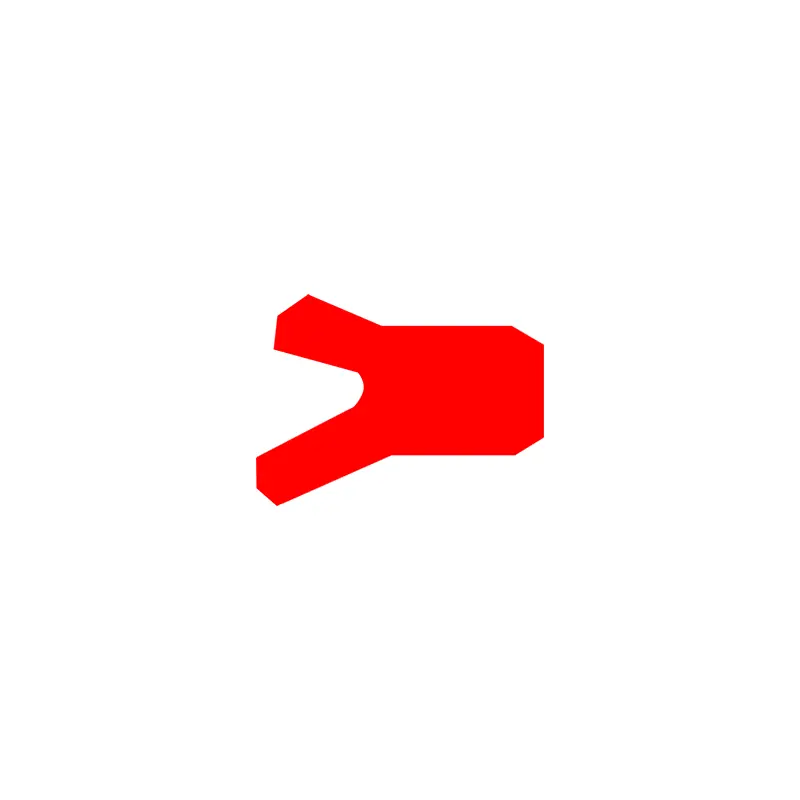

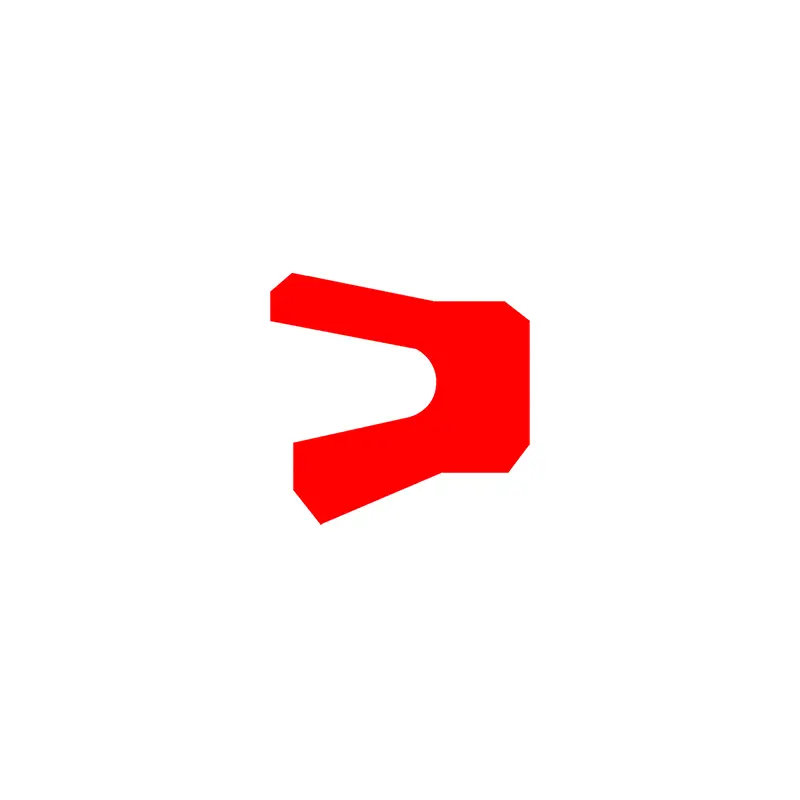

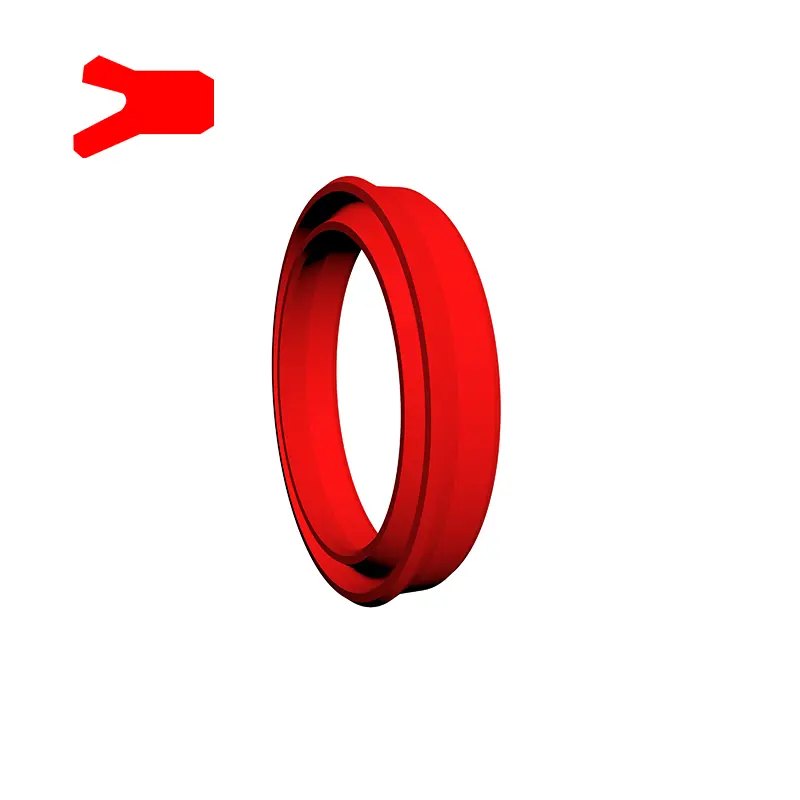

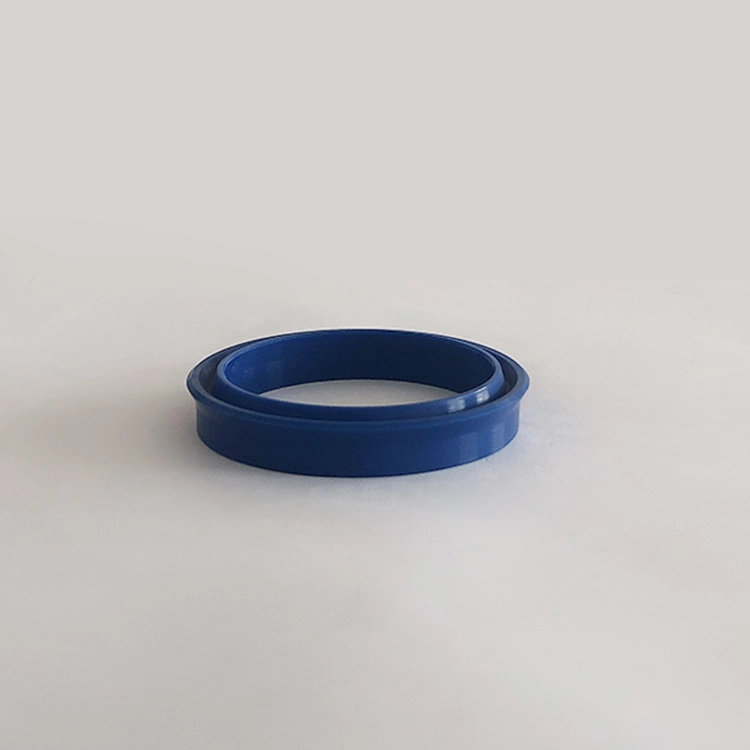

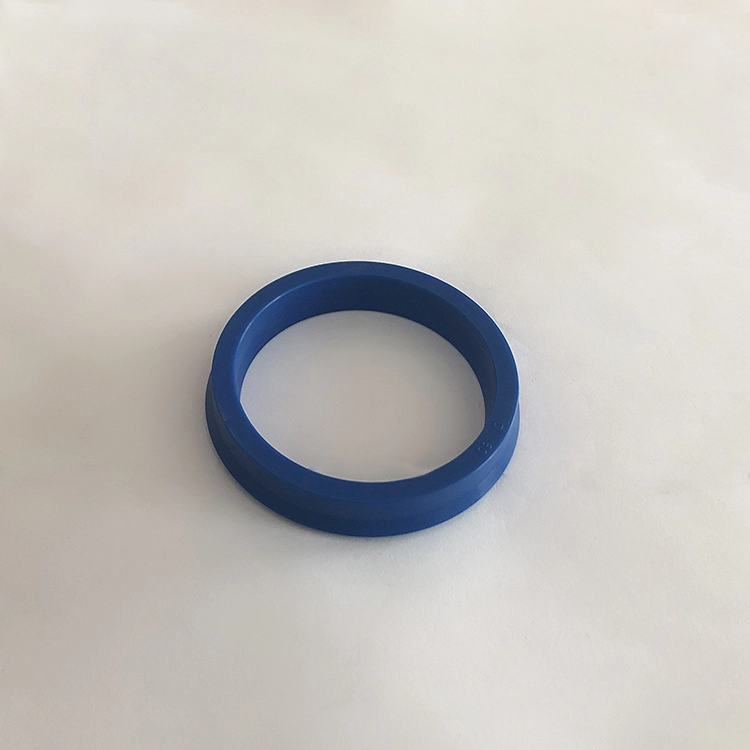

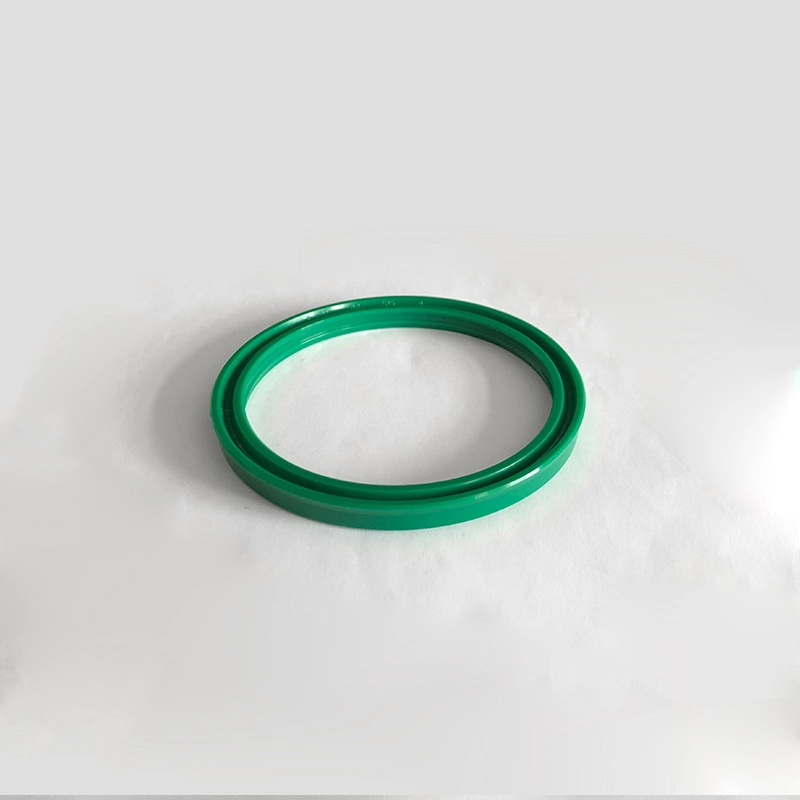

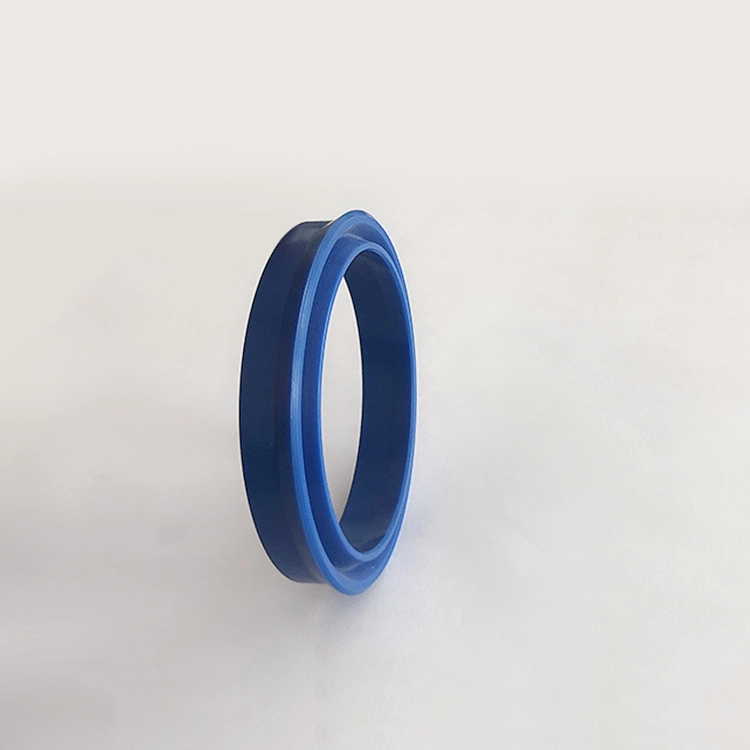

Dering segel jinis YXD kanggo shaft yaiku segel asimetris khusus ing rod piston. Iki cocog kanggo nyolong cara kanggo gerakan balik hidrolik lan duwe kinerja sing apik. Yen digunakake ing ngisor 12 ~ 32pa, cincin sing diasilake dibutuhake ing tumit. Groove Conforms menyang Standard JB / ZQ4265-97. Karaktere:
1. Ditrapake kanggo cahya sing entheng lan akeh medium;
2. Kinerja Sealing Apik kanggo segel tekanan lan tekanan sithik;
3. Macem-macem bahan kasedhiya, lan kinerja resistensi medium luwih jembar;
4. Struktur sederhana lan gampang instalasi lan perawatan.

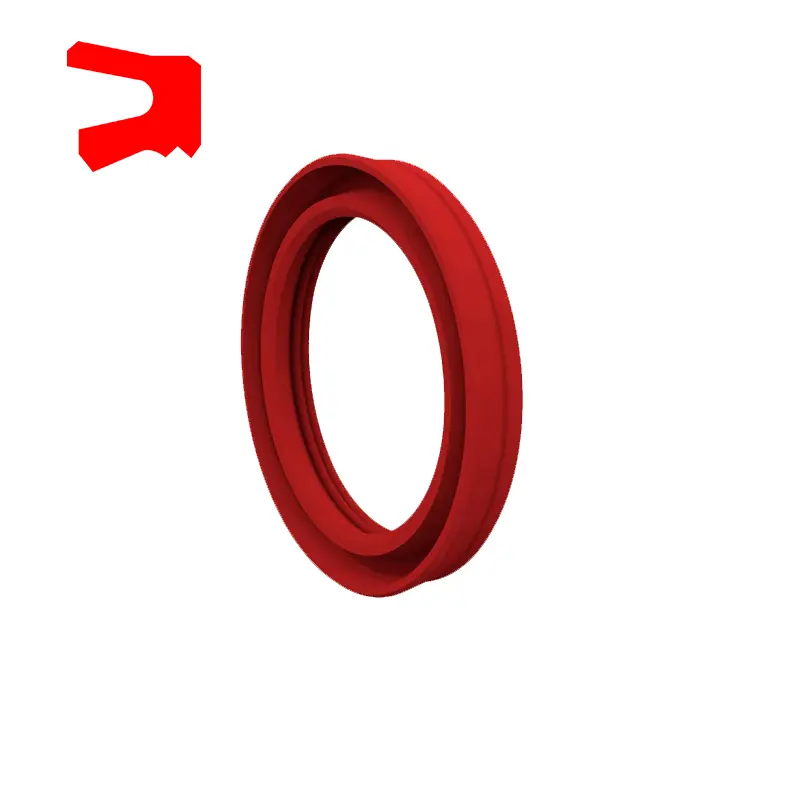

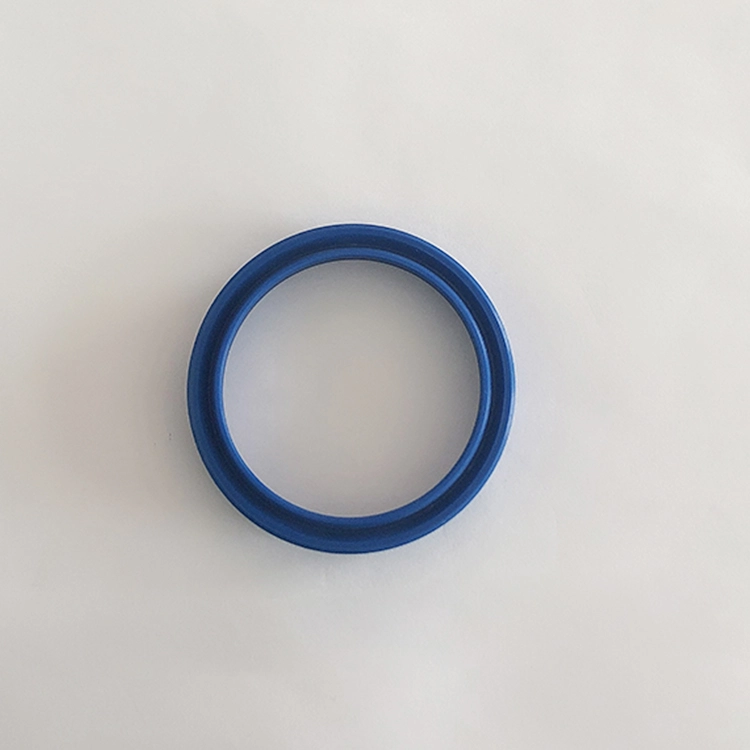

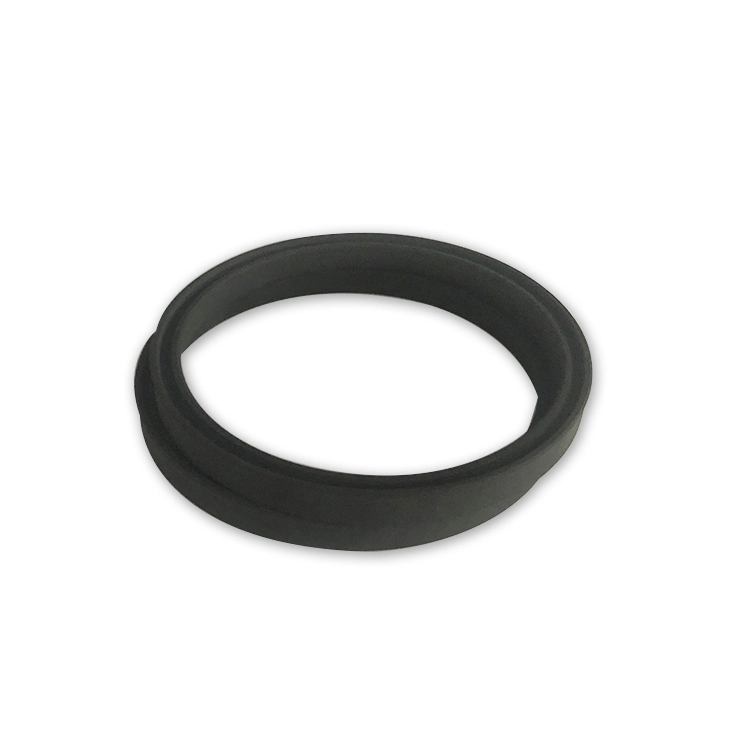

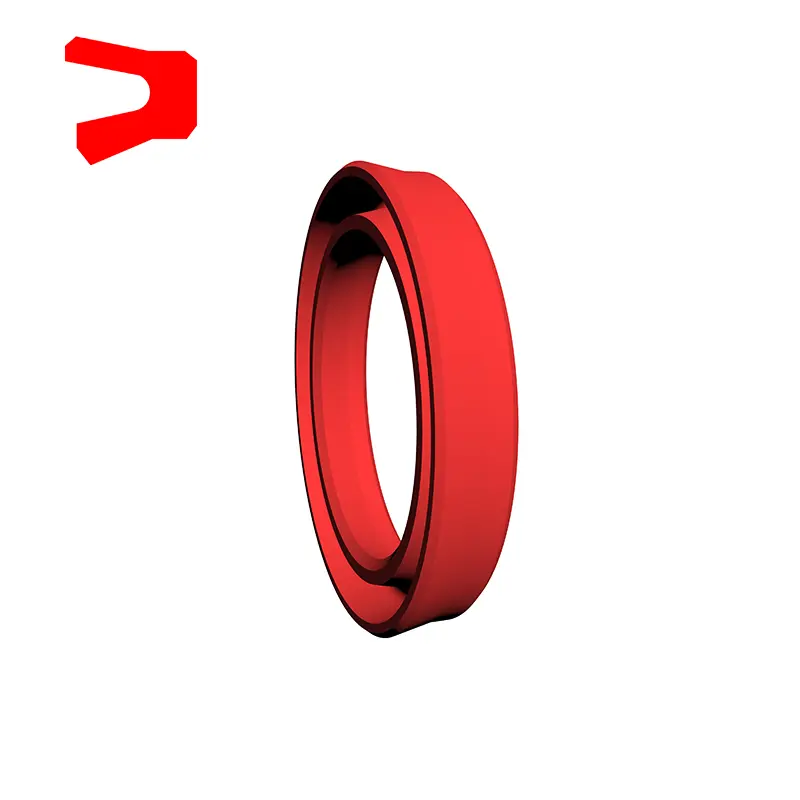

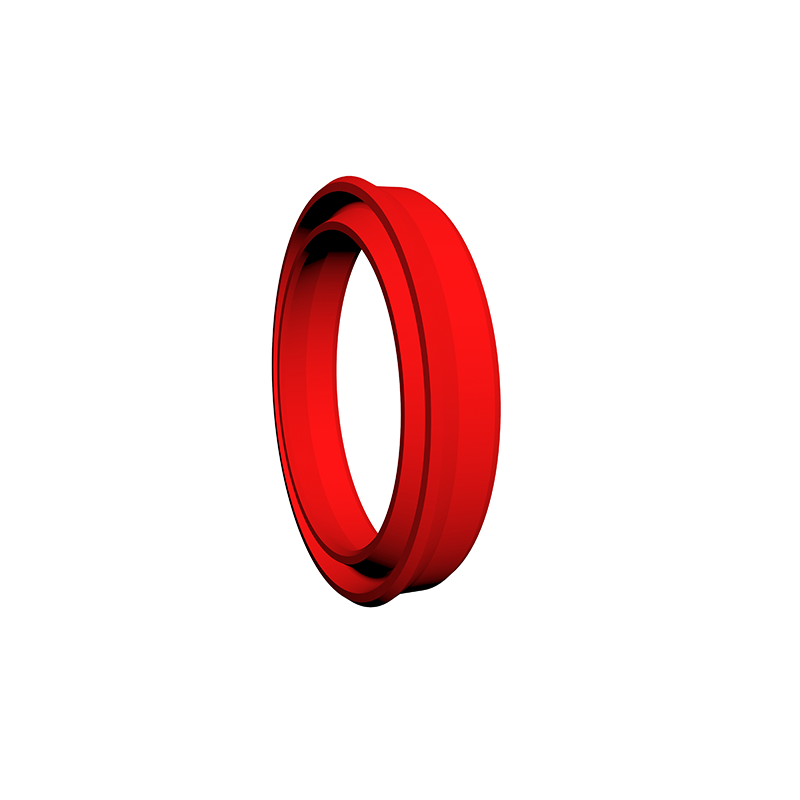

Rinta Seal RCUR minangka segel asimetris sing digunakake khusus ing Rod Piston, cocog kanggo segel siji-kanggo gerakan tetesan hidraulik, kanthi kinerja sing apik. Groove salaras menyang standar ISO5597. Iki digunakake minangka segel bantu ing sistem panyegel. Karaktere:
1. Kinerja statis lan dinamis sing apik;
2. Kemampuan Recovery Minyak Residual Kekuwatan ing kahanan dinamis;
3. Struktur sederhana lan gampang instalasi lan perawatan.

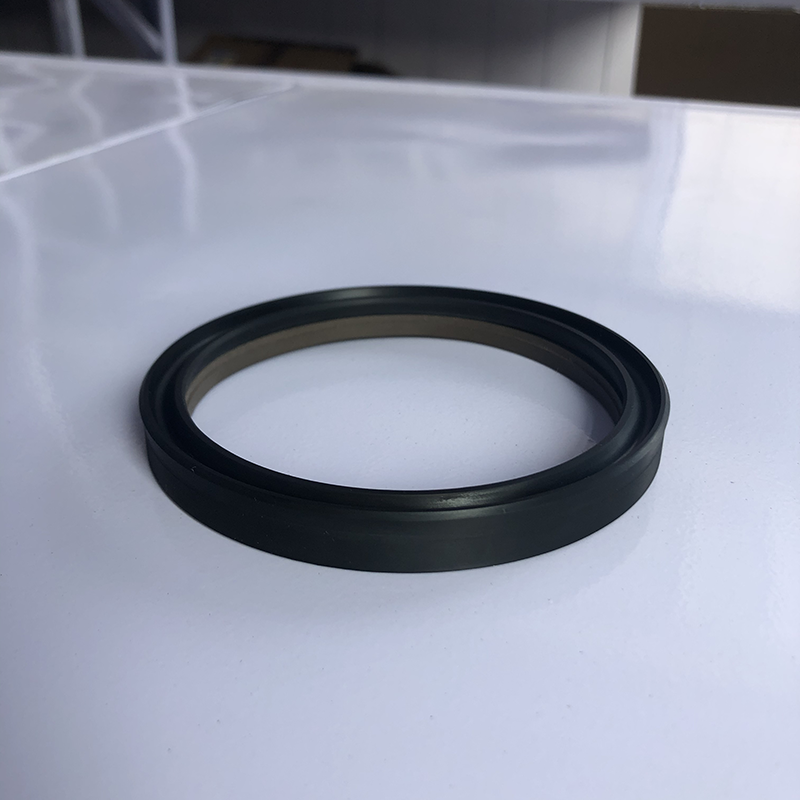

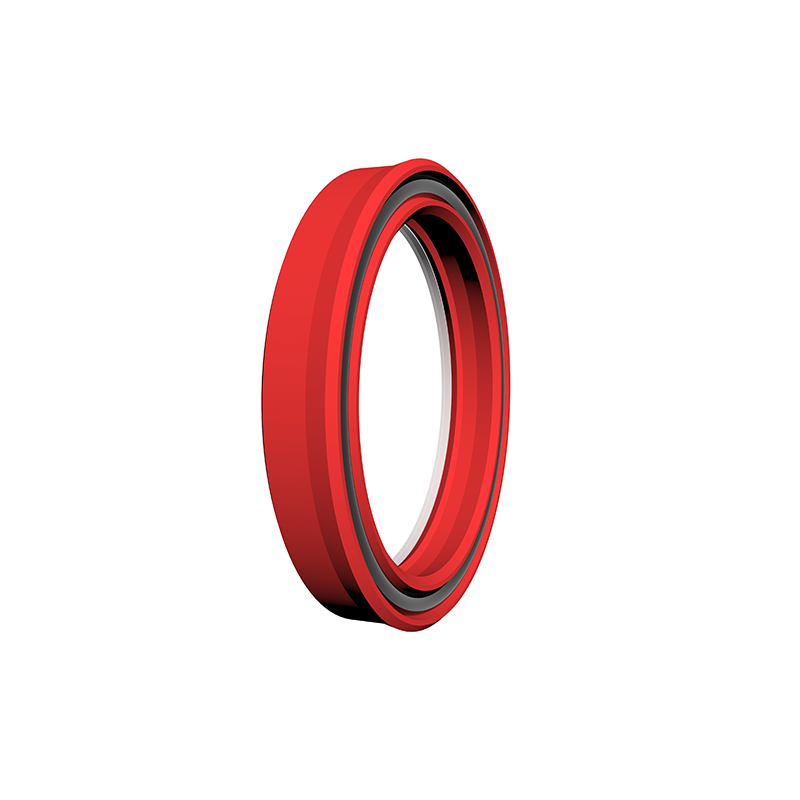

Dering segel RCUSR minangka segel asimetris khusus ing Rod Piston, kanthi lambe bantu ing sisih jero cincin segel. Iki cocog kanggo nyolong cara kanggo gerakan balik hidrolik lan duwe kinerja sing apik. Groove salaras menyang standar ISO5597. Bisa digunakake dhewe utawa minangka segel bantu ing sistem panyegel. Karaktere:
1. Kinerja statis lan dinamis sing apik;
2. Gesekan rendah, gerakan lancar, kemampuan pemulihan minyak residu sing kuat ing kahanan dinamis;
3. Struktur sederhana lan gampang instalasi lan perawatan.
Fitur lan Aplikasi Produk:
Pilihan material
1 .. Bahan-bahan O-Ring sing ndhukung bisa dipilih: R01 Nitrile Karet (NBR), Fluororubber RO2 (FKM), lsp.
Bahan-bahan SEALING: PTFE2, PTFE2, PTFE4, PU, lsp.
Pilihan Material Rc15
1 Bahan-bahan cincin tekanan: polytetrafluoroethylene, kain nitrile, kain fluorororubber, nilon, polyoxyymethylene
2. Bahan V-ring: poltetrafluoroethylene, karet nitrile, kain nitrile, fluororubber, kain fluorororubber, polyurethane
3. Ndhukung Bahan Cincin: kain nitrile, kain fluorororubber, nilon, polyoxyymethylene, polyetetrafluoroethylene
Pilihan Bahan Polyurethane (PU)
Conto Conto:
Model Pesenan RC11-40x55.1x6.3-PTFE3-R01
Model Pesenan RC11-B-40X55.1x6.3-PTFE3-R02
Groove-rod diameter x diameter alat ftfe PTFE R01, R02-O-ring Bahan Bahan
Model Order RC12-40x5X7.5-PTFE3-R01
Groove-rod diameter x diameter alur ftfe4-modified code tetrafluoroethylene r01-rectangular cince materi code
Model Orde RC13-80-PTFE3-R01 utawa SPNC-80-PTFE3-R01
RC13 / SPNC-model diameter 80-shaft d PTFE Material Kode R01-O-RING
Model Order RC14-80-R01
Diameteripun rc14-shaft diameter d PTFE3-PTFE Material Code R01-O-RING
Rc15
| Model | Bahan | Skop sing ditrapake | SEALE |
| Rc15-a | V-ring: Kain Nbr, cincin tekanan, dering dhukungan: kain nbr / pa / pom / ptfe | Suhu normal, tekanan dhuwur | Apik |
| Rc15-b | V-ring: Kain FKM, cincin tekanan, RING Dhukungan: Kain FKM / PTFE | Suhu dhuwur, tekanan dhuwur | Apik |
| Rc15-c | V-ring: Ninggi Tekanan, Ring Dhukungan: Kain NBR / Pa / Pom / PTFE | Suhu normal, tekanan medium lan rendah | Banget |
| Rc15-d | V-RING: FKM, Cincin Tekanan, RING Dhukungan: Kain FKM / PTFE | Suhu dhuwur, tekanan medium lan rendah | Banget |
| Rc15-e | V-RING: Kidang Kiring NBR + NBR, Cincin Tekanan, Ring Dhukungan: NRB / NRB Tel / Pa / Pom / PTFE | Suhu normal, tekanan medium lan dhuwur | Apik banget |
| Rc15-f | V-RING: Kain kain FKM + FKM + FKM, Cincin Tekanan, RING Dhukungan: Kain / PTFE FKM / PTFE | Suhu dhuwur, tekanan medium lan dhuwur | Apik banget |
| Rc15-g | V-ring, cincin tekanan, ring dhukungan: ptfe1 / ptfe2 / ptfe3 / ptfe4 | Suhu dhuwur lan media corrosive tekanan tinggi | Normal |
| Rc15-h | V-ring: PU, Cincin Tekanan, Ring Dhukungan: Pu / Pa / Pa / Pom / PTFE | Suhu normal, tekanan medium lan dhuwur | Apik banget |

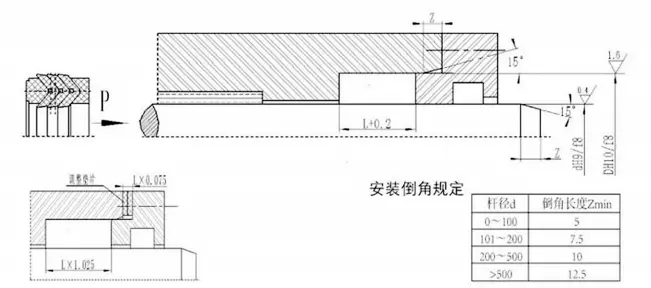

Conto Conto RC15-A-40X55X22.5RC15-a-model DXDXL Peraturan Chamfer Instalasi
| Rod Diameter D | Dawane Chamfer Zmin |
| 0 ~ 100 | 5 |
| 101 ~ 200 | 7.5 |
| 200 ~ 500 | 10 |
| > 500 | 12.5 |
Segel gabungan V sing bisa entuk sealing sing paling apik lan gesekan kanthi nyetel ukuran basket. Nganggo wiwitan sawise operasi jangka panjang bisa ditambahi kanthi nyetel ukuran axial. Apike yen ukuran axial sing bisa diatur saka rongga panyegel bisa dirancang kanggo 1.025l, lan jumlah penyesuaian yaiku 7,5% l.
SPN
Model Pesenan SPN-D * D * L-PTFE3-RED DIAMETY1 DIAMETY * DIAMETER BOTOWER * Lebar Groove
Model spn PTFE3-Modifikasi Kode Bahan PTFE R01-Rectangular Cincin Cincin Cincin
RC17
Model Pesenan RC17-D * D * L-PTFE3-RED DIAMETY1 DIAMETY * DIAMETER BOTOWER BOTONG * Lebar Groove
Gtd
Tdmi
GGDI
Bd
Model Pesenan BD40 * 55 * Rod Diameter Diameter × Diameter × Segangan dhuwur
YXD
Model Pesenan Yxd63x75x Diameter × ARLIVE DIATETON × SEAL - Kode Bahan
Rcur
Model Pesenan RCUR63x73 × 10 Rod Diameter × Duka Daata Diameter × Segeg
Model Pesenan RCCUSR63X73x6 Rod Diameter × Deti Diameter × Dhuwur
Spesifikasi

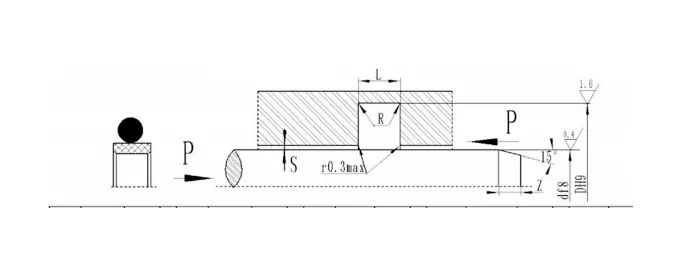

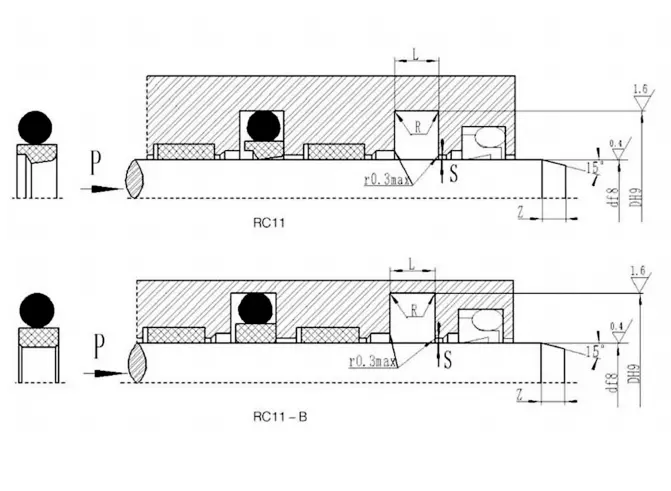

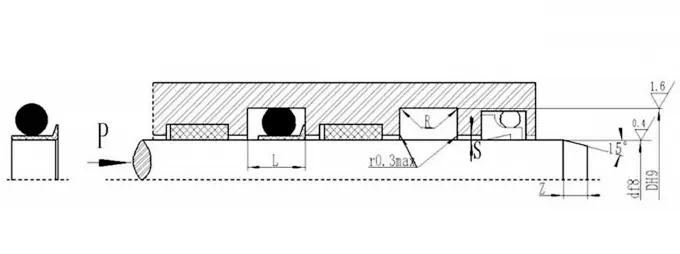

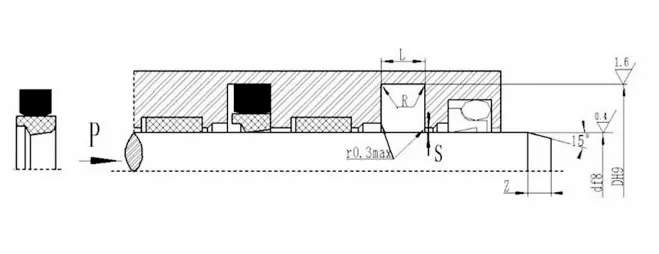

| Standard Nasional RC11 (bisa ngasilake produk apa wae ing tabel spesifikasi) | |||||||||
| Jinis standar D F8 Rc11 Rc11-b |
Cahya mbukak d F8 Rc11-q RCI1-B-Q |
Beban abot D F8 Rc11-z Rc11-b-z |
Diameteripun alur D h9 |
Jembaré alur L+0.2 |
Reres radial smax | Sudhut bunder RMax |
Chamfer Zmin |
Diameter kabel o-ring dO | |
| 0 ~ 20MPA | 20-40MPA | ||||||||
| 3 ~ 7.9 | 8 ~ 18.9 | - | D + 5 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 8 ~ 18.9 | 19 ~ 37.9 | 3 ~ 7.9 | D + 7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 19 ~ 37.9 | 38 ~ 199.9 | 8 ~ 18.9 | D + 11 | 4.2 | 0.25 | 0.2 | 1.0 | 4 | 3.55 |
| 38 ~ 199.9 | 200 ~ 255.9 | 19 ~ 37.9 | D + 15.5 | 6.3 | 0.3 | 0.2 | 1.3 | 5 | 5.30 |
| 200 ~ 255.9 | 256 ~ 649.9 | 38 ~ 199.9 | D + 21 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 256 ~ 649.9 | 650-999.9 | 200-255.9 | D + 24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 650 ~ 999.9 | > 1000 | 256 ~ 649.9 | D + 28 | 9.5 | 0.5 | 0.3 | 2.5 | 8 | 8.60 |
| > 1000 | - | 650 ~ 999.9 | D + 38 | 13.8 | 0.7 | 0.6 | 3.0 | 10 | 12.0 |
| Rod Diameter D F8 |
Diameteripun alur DH9 |
Jembaré alur L+0.2 |
Reres radial sMax | Sudhut bunder RMax |
Chamfer Zmin |
|
| 0 ~ 20MPA | 20 ~ 40Mpa | |||||
| 20 ~ 39.9 | D + 10 | 5 | 0.4 | 0.3 | 0.2 | 4 |
| 40 ~ 70.9 | D + 15 | 7.5 | 0.4 | 0.3 | 0.3 | 5 |
| 71 ~ 200 | D + 20 | 10 | 0.5 | 0.4 | 0.4 | 6 |
| 200 ~ 309.9 | D + 25 | 12.5 | 0.6 | 0.5 | 0.4 | 8.5 |
| 310 ~ 539.9 | D + 30 | 15 | 0.7 | 0.6 | 0.8 | 10 |
| 540-699.9 | D + 35 | 17.5 | 0.8 | 0.7 | 1.2 | 12 |
| 700 ~ 1500 | D + 40 | 20 | 0.8 | 0.7 | 1.2 | 14 |
| CATETAN: Kanggo tekanan> 40 MPA, SEAL Area Root area SMA nggunakake toleransi H8 / 18 sing cocog. | ||||||

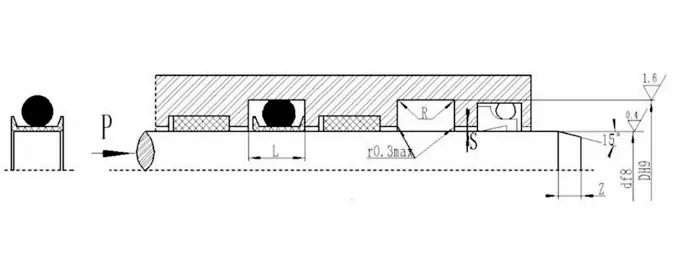

| Range Diameter Shaft D F8 |
Diameteripun alur d h9 | Jembaré alur L+0.2 |
Sudhut bunder RMax |
Reresik radial Smax |
Chamfer Zmin |
Diameter kabel o-ring dO |
|
| Kanggo panggunaan hidrolik | Kanggo gesekan pneumatik lan hidraulik | ||||||
| 3 ~ 10 | D + 3 | D + 3,5 | 2.5 | 0.4 | 0.2 | 3 | 1.9 |
| 10 ~ 22 | D + 4 | D + 4.6 | 3.2 | 0.6 | 0.3 | 4 | 2.4 |
| 22 ~ 50 | D + 6 | D + 6.6 | 4.7 | 1 | 0.3 | 5 | 3.5 |
| 48 ~ 150 | D + 10 | D + 10.6 | 7.5 | 1 | 0.35 | 6 | 5.7 |
| 150 ~ 1500 | D + 15 | D + 15.6 | 11.0 | 2.5 | 0.4 | 8 | 8.6 |

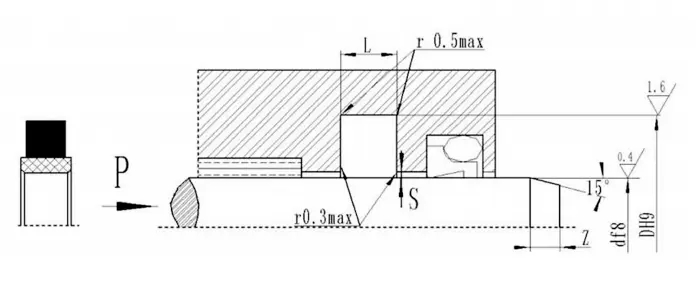

| Range Diameter Shaft D F8 |
Diameteripun alur D h9 |
Jembaré alur L+0.2 | Sudhut bunder RMax |
Reresik radial S |
Chamfer Z |
Diameter kabel o-ring dO |
| 8 ~ 17 | D + 5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 18 ~ 39 | D + 6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 40 ~ 108 | D + 10 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 109 ~ 1500 | D + 13 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| CATETAN: Kanggo diameter shaft ≤ 30mm, Bukak Groova disaranake. | ||||||

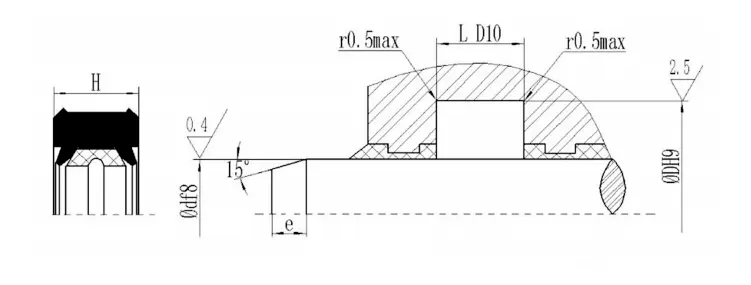

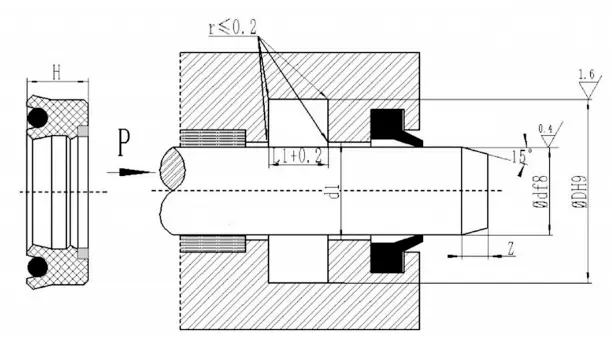

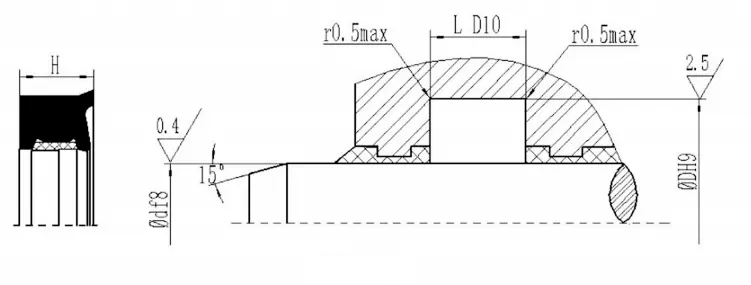

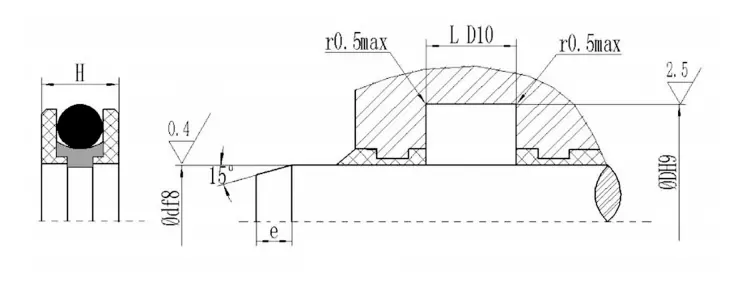

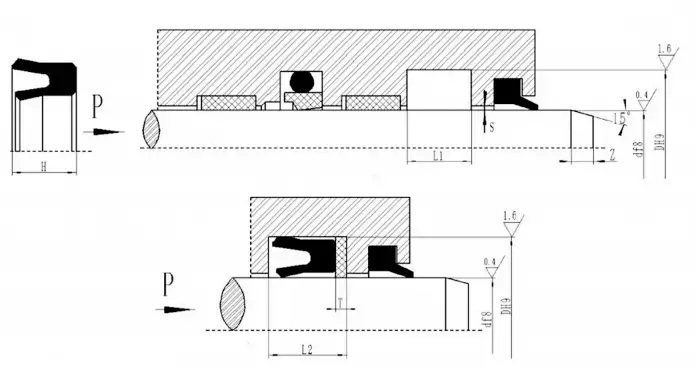

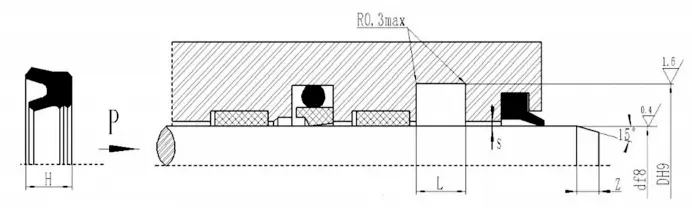

| Ukuran Instalasi | Dawane Chamfer | |||||
| Diameter rod DF8 | Diameteripun alur DH9 | Jembaré slot L d10 | Dhuwur segel H |
|
Rod Diameter | Dawane Chamfer e- |
| 20-56 | D + 10 | 16 | 15 |
|
20-59 | 6 |
| 57-140 | D + 13 | 16 | 15 |
|
60-104 | 7 |
| > 140 | D + 15 | 16 | 15 |
|
105-299 | 10 |
|
|
|
|
|
|
300-650 | 15 |

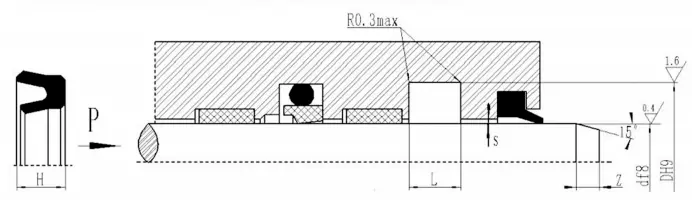

| Dimensi Pemasangan Dimensi Chamfer | ||||||
| Diameter rod DF8 | Diameteripun alur DH9 | Jembaré slot L d10 | Dhuwur segel H |
|
Rod Diameter | Dawane Chamfer e- |
| 20-39 | D + 7.2 | 4 | 3.5 |
|
20-59 | 6 |
| 40-79 | D + 10 | 5 | 4.5 |
|
60-104 | 7 |
| 80-100 | D + 13.8 | 7.5 | 7 |
|
105-299 | 10 |
| 101-250 | D + 20 | 10 | 9.5 |
|
300-650 | 15 |
| 250-600 | D + 30 | 15 | 14.5 |
|
|
|
| > 600 | D + 40 | 20 | 19.5 |
|
|
|
| Tekanan / MPA | Extrusion Gap SMAX | |
| Rod Diameter D≤60mm | Rod Diameter D> 60mm | |
| ≤5 | 0.4 | 0.5 |
| ≤10 | 0.3 | 0.4 |
| ≤20 | 0.2 | 0.3 |
| ≤30 | 0.15 | 0.2 |
| ≤40 | 0.1 | 0.15 |
