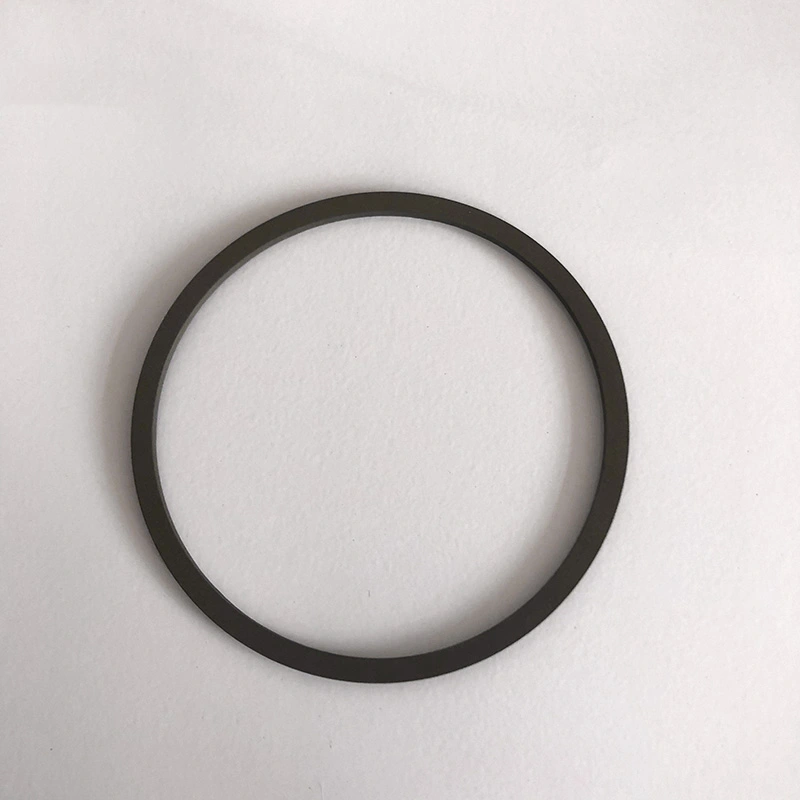

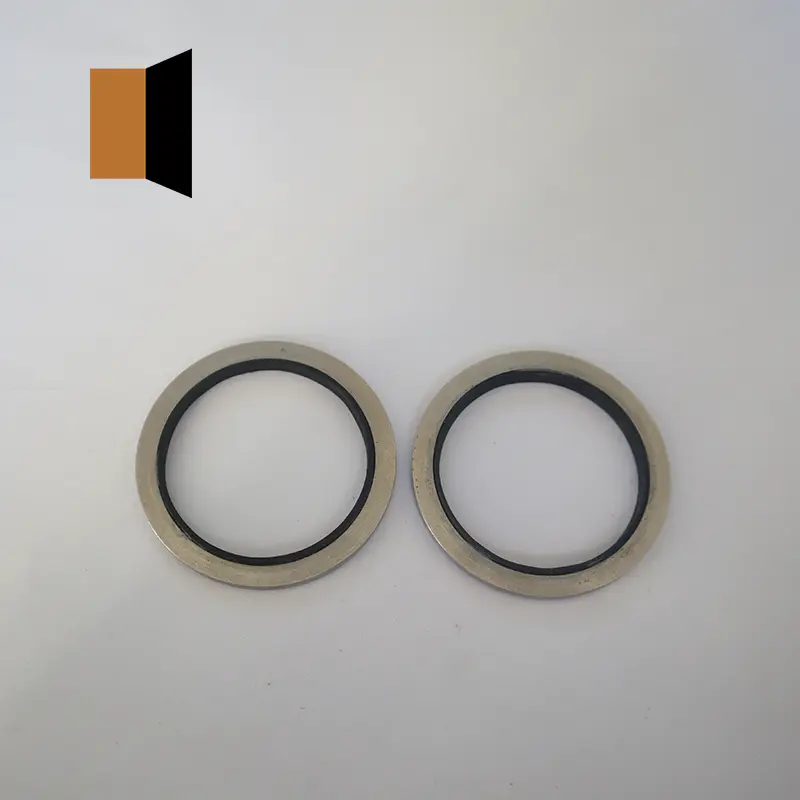

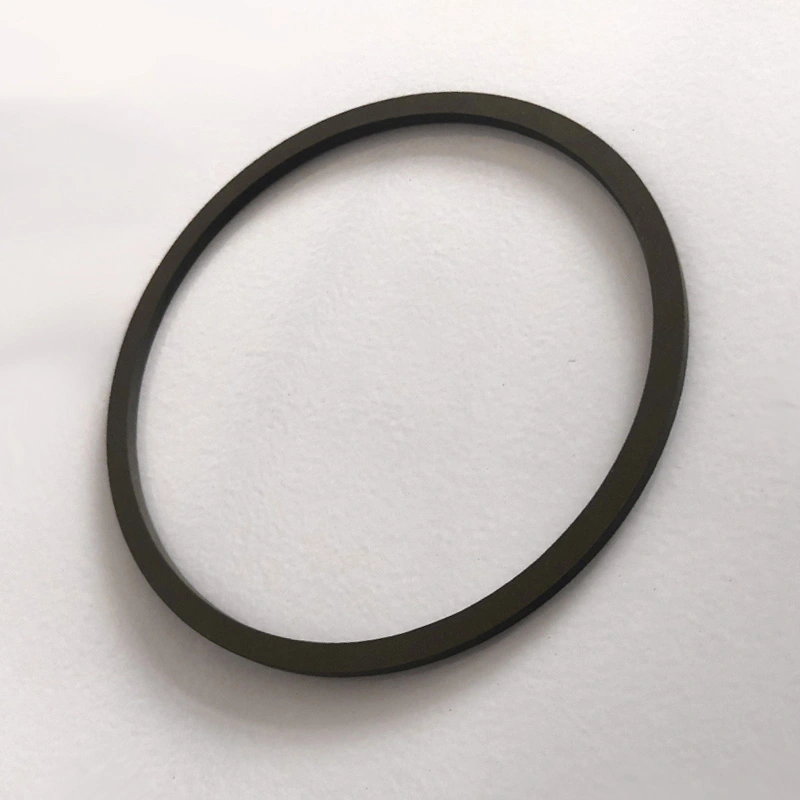

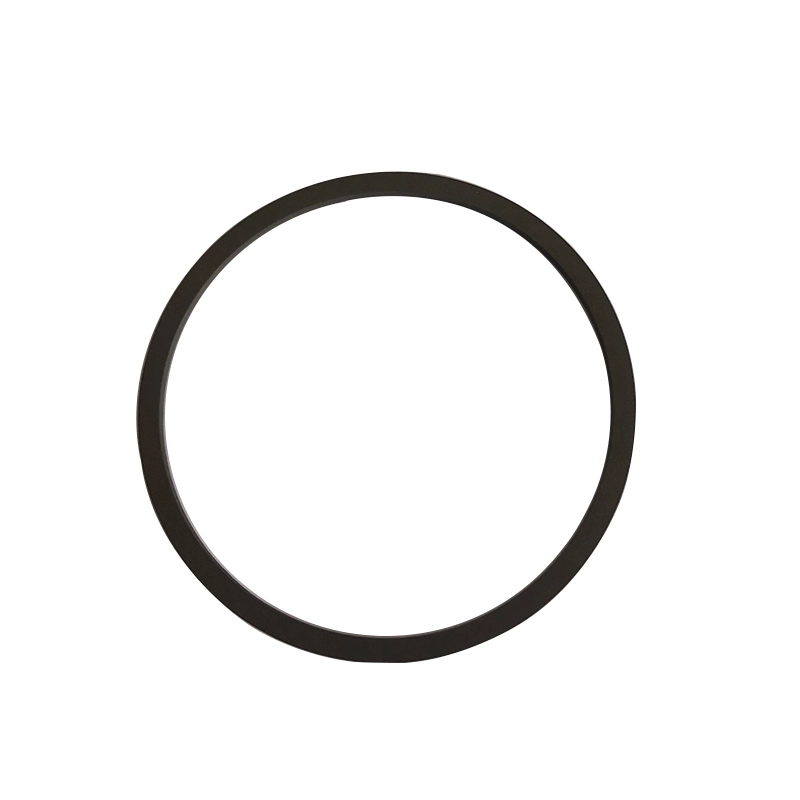

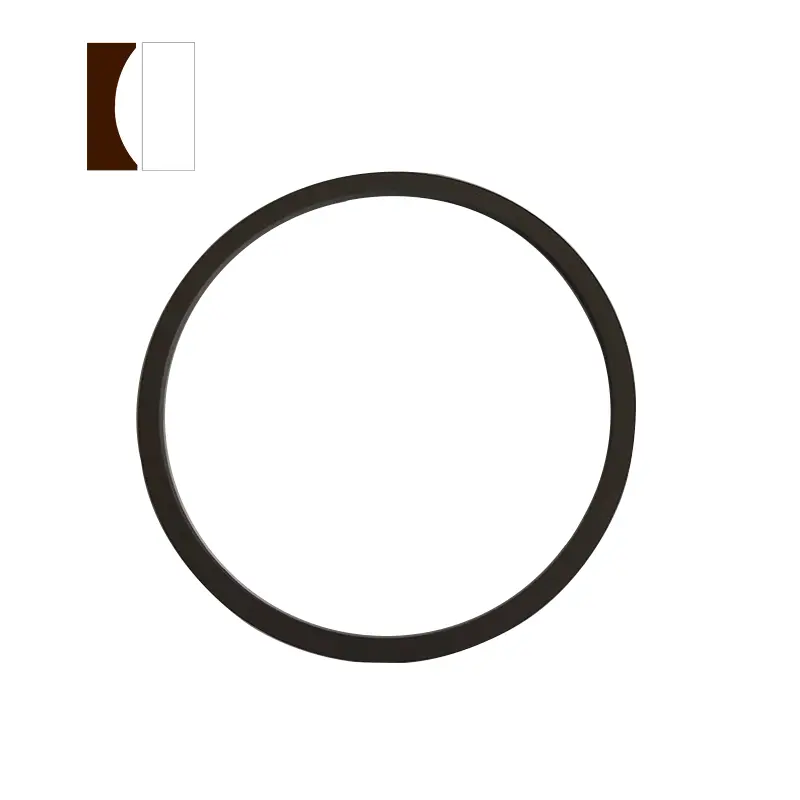

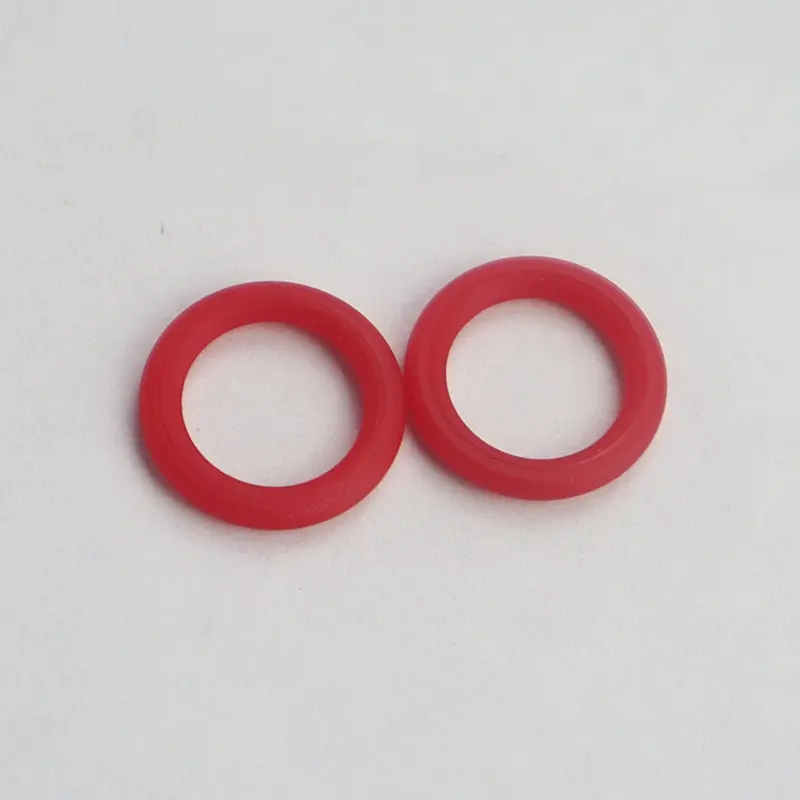

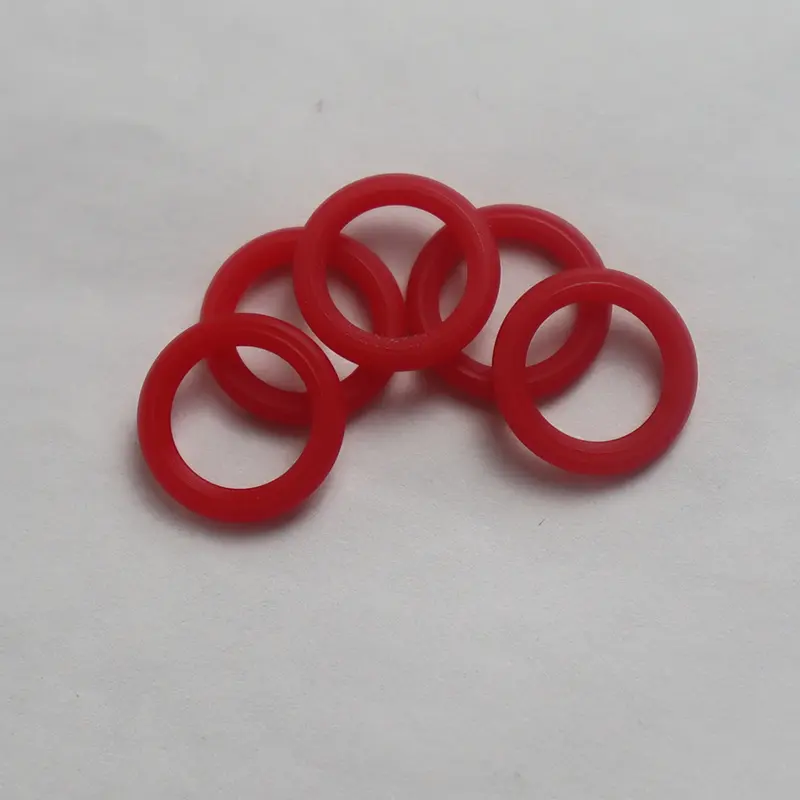

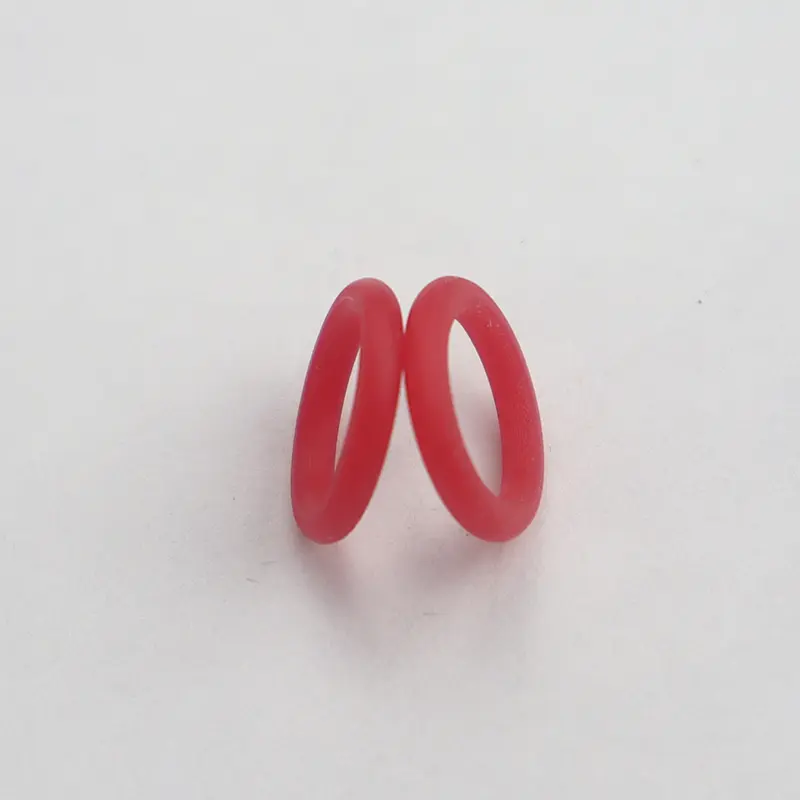

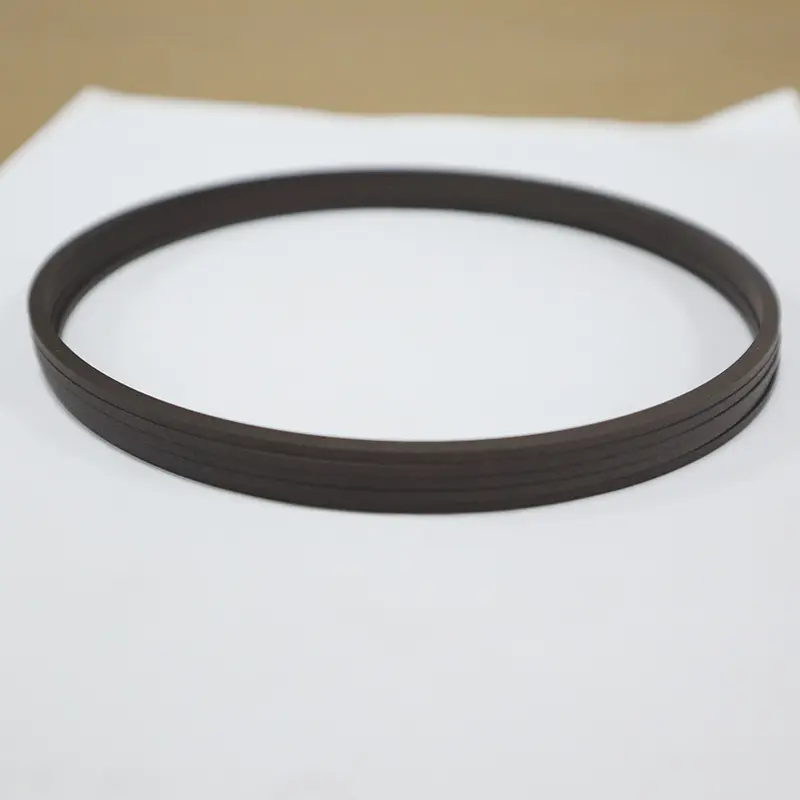

Dasar hidraulik dhasar Ruichen Seals utamane kalebu sawetara jinis segel, saben duwe kaluwihan dhewe. O-cincin digunakake akeh ing macem-macem acara penyelenggaraan dinamis lan statis amarga biaya manufaktur sing kurang lan panggunaan sing trep. Umume negara-negara wis ngrumusake seri fitur O-dering, ing antarane standar Amerika (AS568), standar Jepang (Jisb2401) lan International Standard (ISO 3601/1) luwih umum. Standar nasional yaiku GB3452.1 lan GB1235.

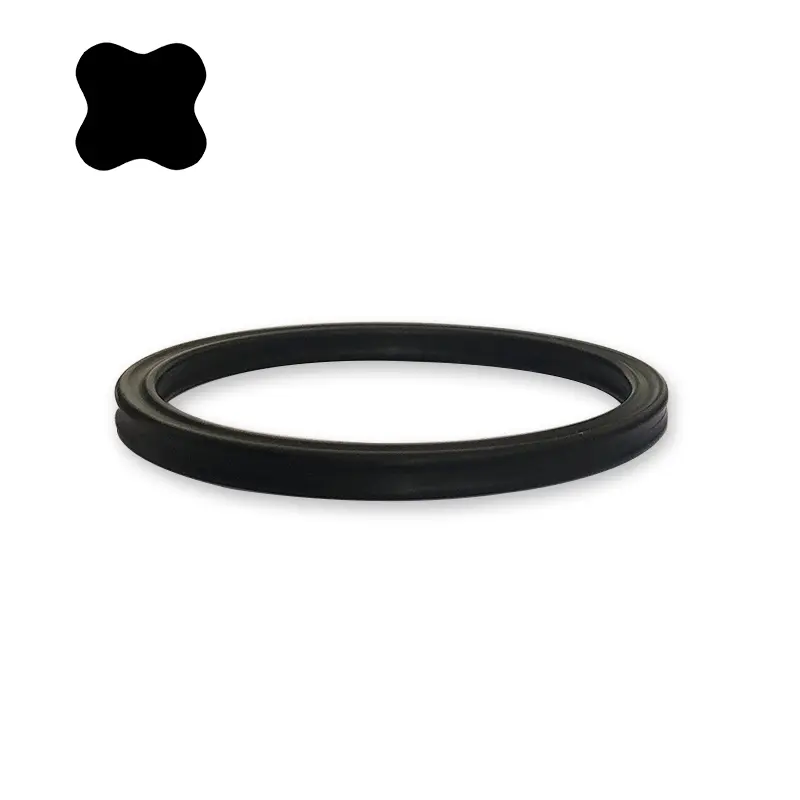

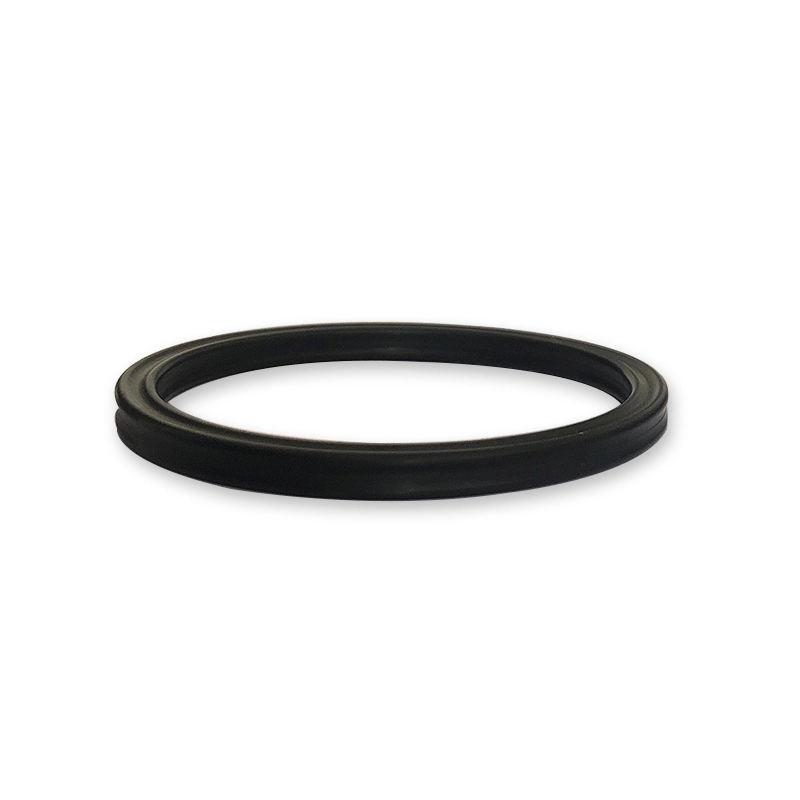

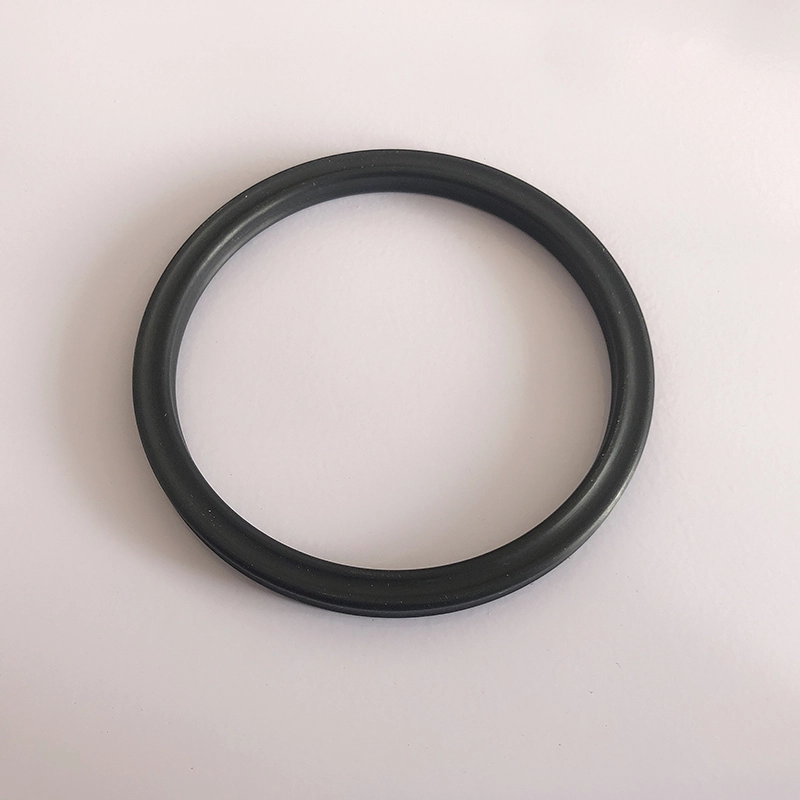

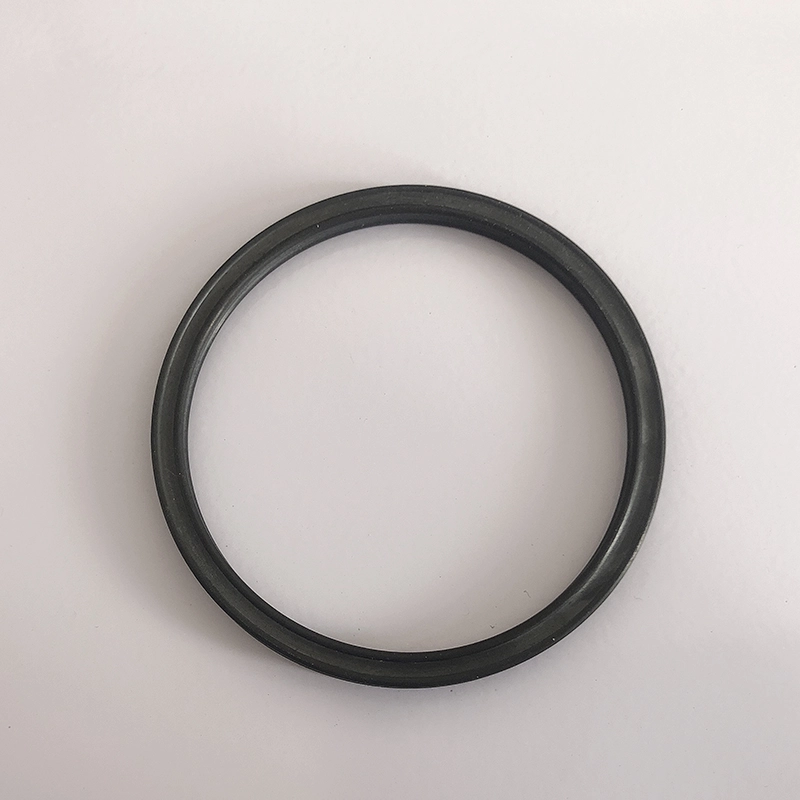

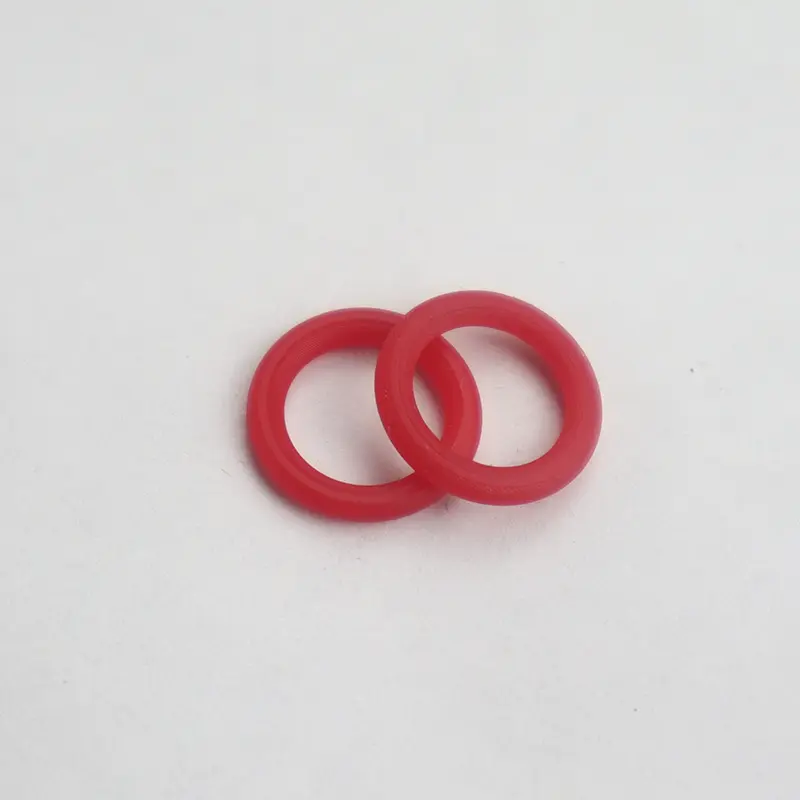

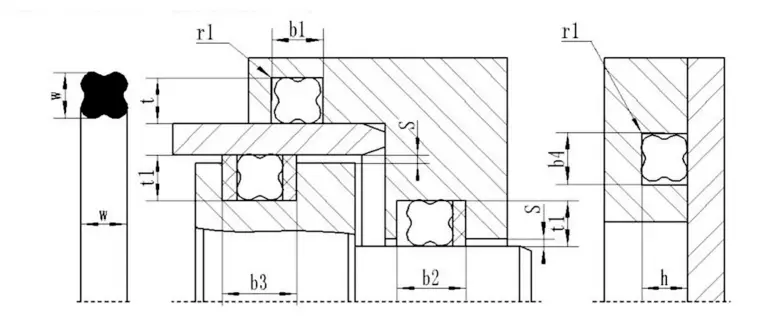

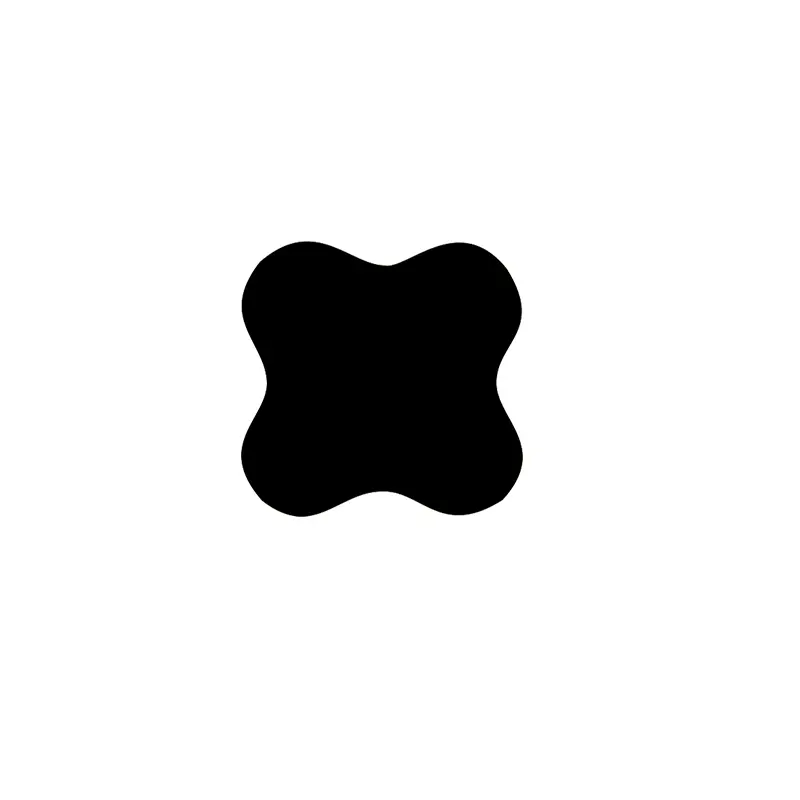

Cincin segel berbentuk bintang yaiku segel papat lambe kanthi bentuk x sing bentuke, saengga uga diarani cincin sing bentuke x. Minangka dandan lan tambahan adhedhasar O-ring. Ukuran salib-seksi padha karo O-ring AS minangka standar 568A, lan bisa uga dhasar ngganti panggunaan o-ring.
Keuntungan saka Star Rings
Dibandhingake karo o-cincin, cincin lintang duwe resistensi gesekan lan resistensi sing kurang diwiwiti amarga mbentuk rongga pelumas ing antarane lambe sebut. Amarga pinggiran lampu kilat ing bagean conve bagean salib, efek panyegel luwih apik. Bagean salib non-bunder kanthi efektif ngindhari fenomena gulung nalika obah tetesan.
Mekanisme Star Makarya
Cincin bintang kasebut minangka unsur panyelepetan pindho dhewe. Pasukan radial lan axial gumantung tekanan sistem. Minangka tekanan mundhak, angka komprèsi saka lintang bakal mundhak, lan total tenaga penafe bakal mundhak, saéngga dadi segel sing bisa dipercaya.
Cara milih cincin segel bintang bintang
Yen diameter poros lan bolongan dikenal, pilih cincin segel berbentuk lintang sing cocog miturut kritéria ing ngisor iki:
1. Statis utawa statis gerak linear: (1) Sealing Linear: Diameter lebu saka cincin berbentuk lintang kudu kompatibel, utawa kurang saka 2% diameter ngisor alur. Amarga kekuwatan pre-kompresi sing digawe dening pre-kompresi kanthi efektif kanggo nyegah cincin segel kanthi efektif kanthi efektif saka twisting lan muter. (2) Segara Shaft: Diameter batin saka cincin berbentuk lintang kudu luwih gedhe utawa luwih gedhe tinimbang diameter seram ing 0,3 ~ 0.3mm, utawa bisa uga kira-kira 1% saka batang saka batang. Akibaté, cincin segel bakal luwih gampang diinstal lan duwe urip layanan sing luwih dawa.
2 .. Nyolong Rotary: Diameter batin saka cincin berbentuk lintang kudu udakara 2 ~ 5% luwih gedhe tinimbang diameteripun segel. Amarga cincin segel bakal ngasilake gesekan lan panas nalika digunakake ing gerakan puteran, lan karet kasebut bakal nyusut nalika digawe panas (efek joule). Mula, kanggo mesthekake yen cincin segel bisa dilumasi lan bisa digunakake, cincin berbentuk lintang kanthi diameter batin sing luwih gedhe tinimbang diameter batang kudu dipilih. Biasane, cincin segel kanthi sebagean sing luwih cilik bisa nyukupi kebutuhan panyegel statis. Kosok baline, cincin segel karo bagean salib sing luwih gedhe kudu dipilih kanggo nyukupi segel dinamis. Ing kasus tekanan tinggi utawa kesenjangan gedhe, bahan karet kanthi atose sing luwih dhuwur kudu dipilih. Cara paling apik yaiku nambah cincin retis PTFE kanggo nyegah karusakan ekstrusi tekanan tinggi.

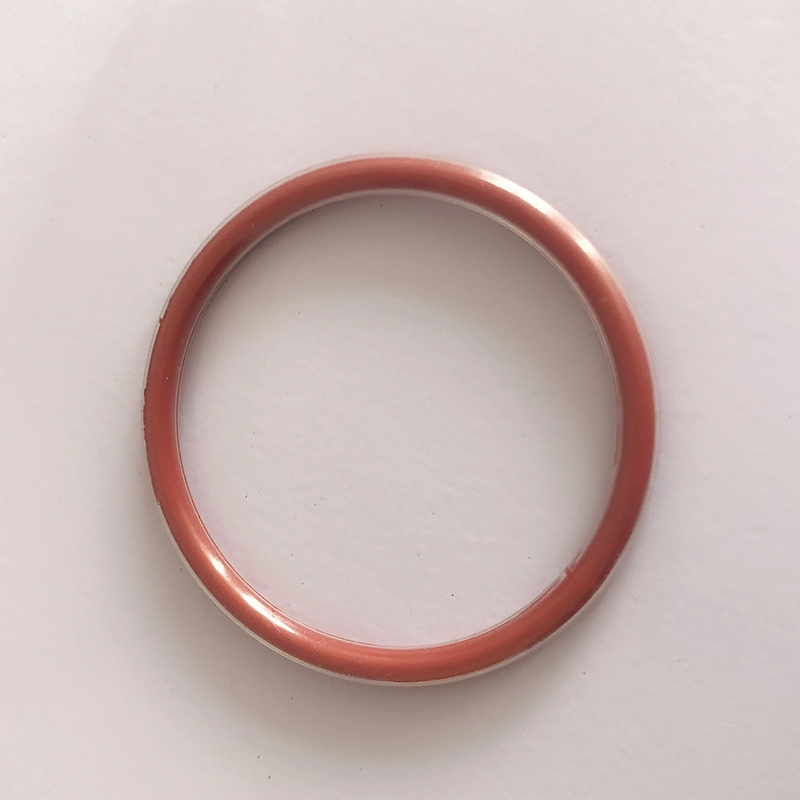

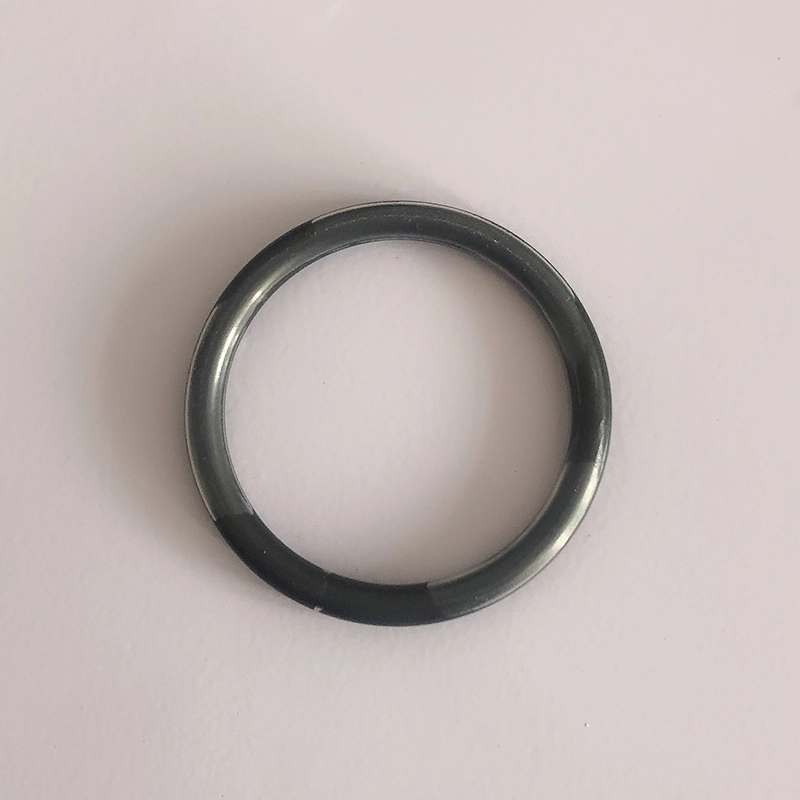

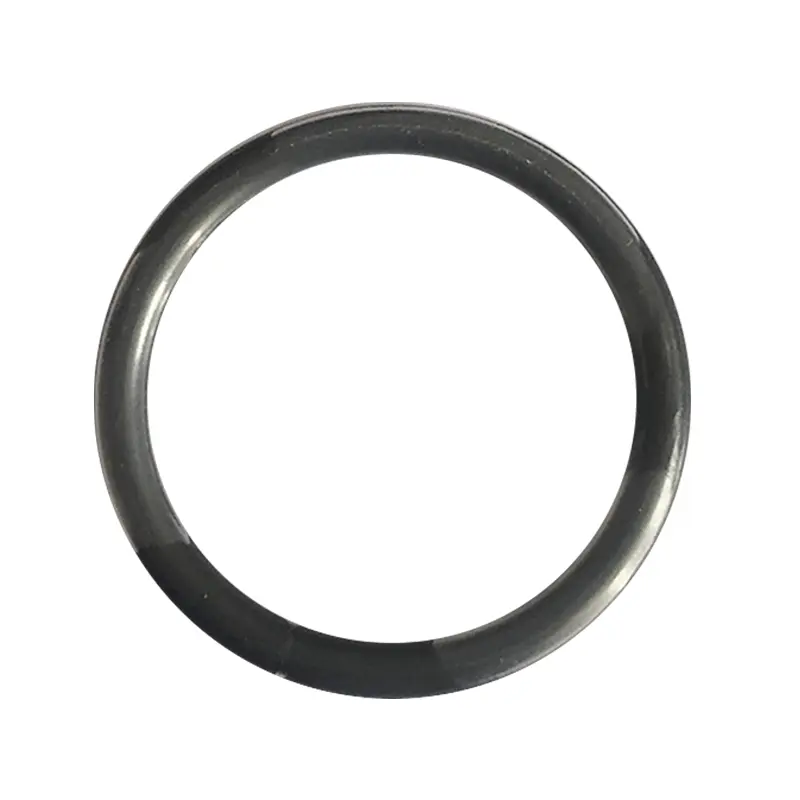

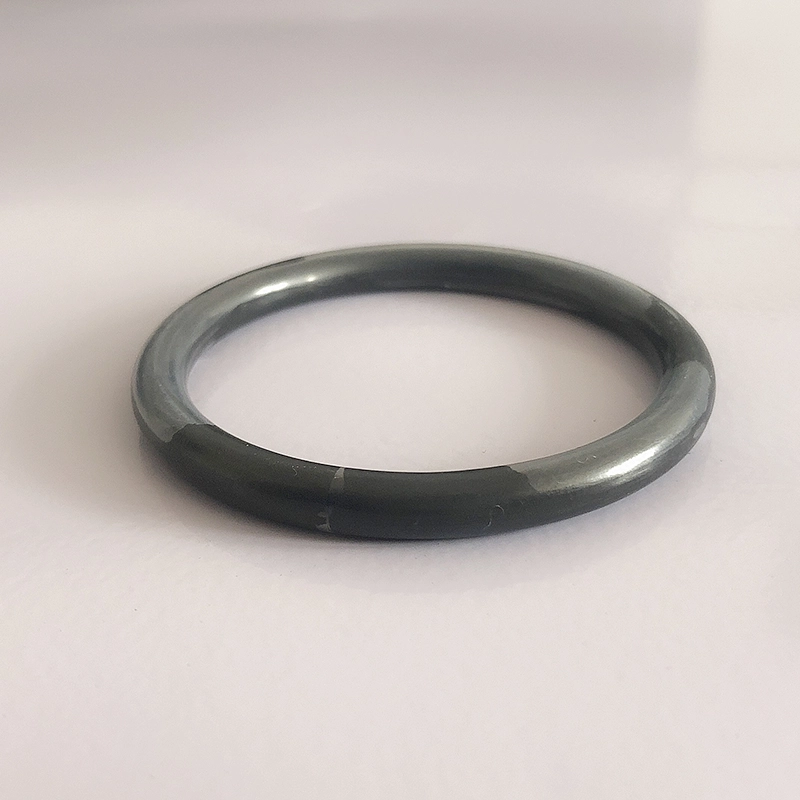

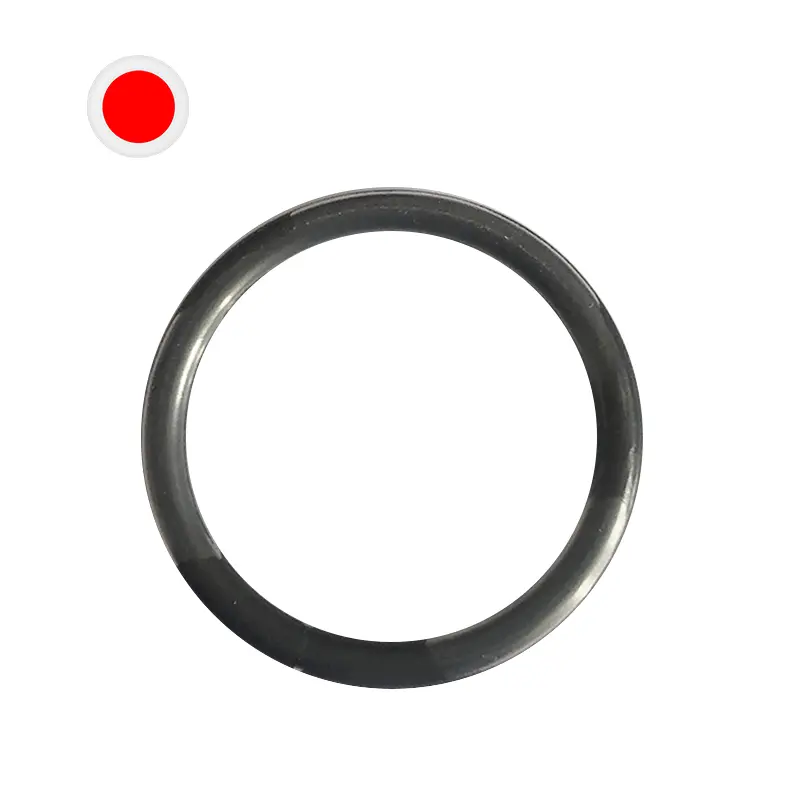

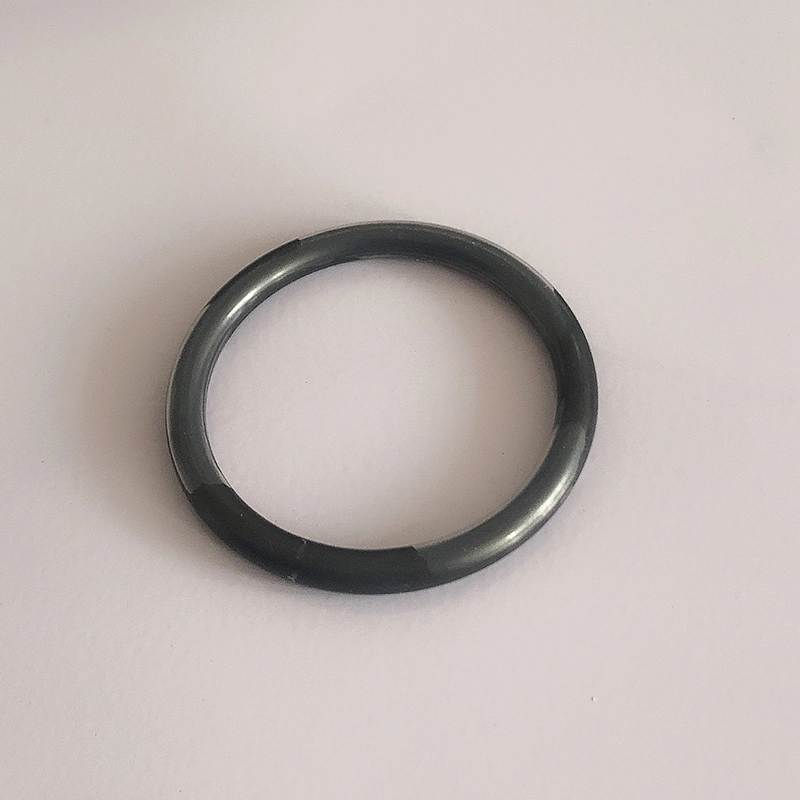

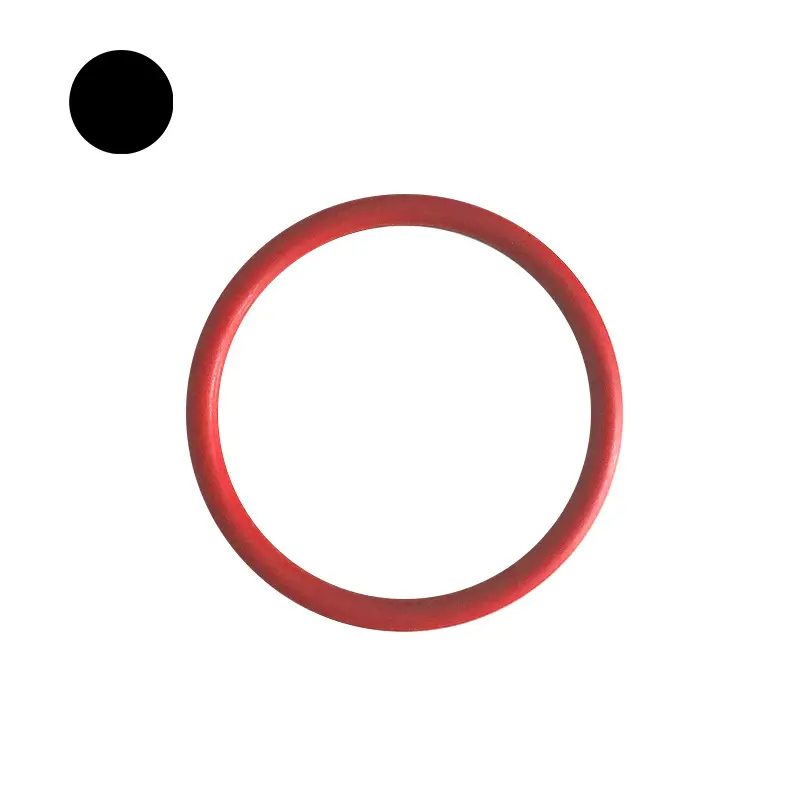

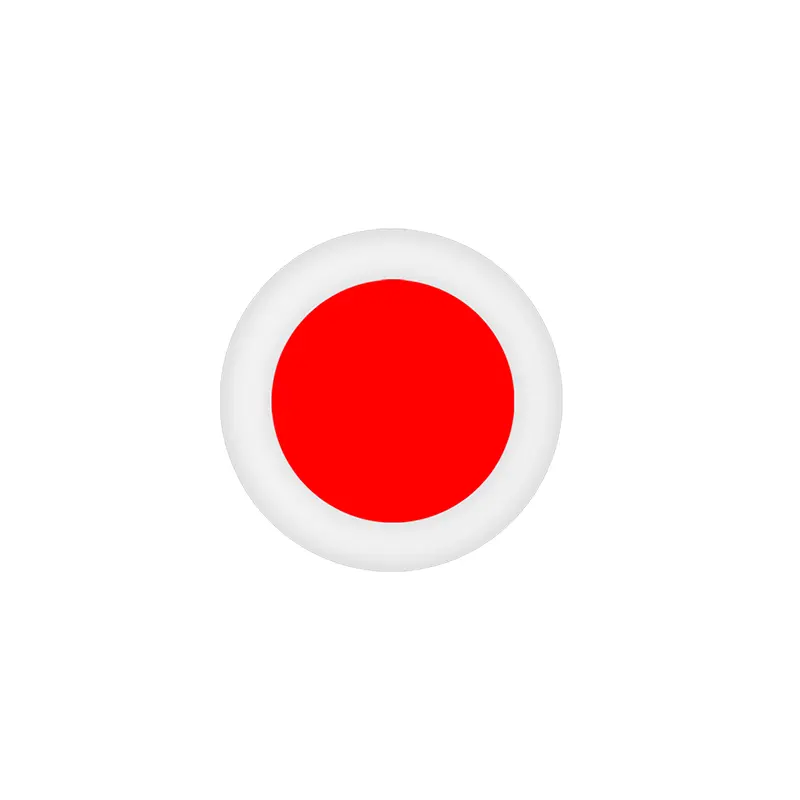

O-ring kanthi organik kanthi organikan nggabungake kelenturan lan nyolong karet kanthi resistensi kimia saka Teflon. Iki dumadi saka inti batin silikon utawa fluorororubber lan teflon feep sing rada tipis utawa lapisan njaba Tefllon Pfa.
Bahan: Teflon Fep lan Teflon PFA padha karo, nanging Teflon PFA duwe tahan suhu suhu sing luwih dhuwur tinimbang Teflon FEP. Range sing ditrapake ing Teflon Fep Shell: -60 ℃ ℃ ℃ ℃ ℃ ℃ ℃ bisa digunakake ing 260 ℃ kanggo wektu sing cendhak Teflon PFA Shell: -60 ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃
1. Rintangan kimia sing luar biasa, cocog kanggo meh kabeh media kimia
2. Range Suhu Suhu
3 .. Rintangan komprangan sing apik
4. Anti-gesekan
5. Anti-bengkak sing apik
6. Resiko tekanan tinggi
7 .. Kekiatan Segera Apik lan Urip Layanan Long
Aplikasi: Pompa lan katup, kapal reaksi, segel mekanik, saringan, pembuluh pusingan, bathi, cipi, kompresor gas, lsp.
Industri aplikasi: Industri Kimia, Pabrik Pesawat, Industri Farmasi, Industri Farmaseutikal, Industri Pangan, Industri Pangan, Manufaktur Pabrik, Pabrik Pabrik, lsp.
Pandhuan Instalasi kanggo Dering Sealing
1. Bagian ing endi dering segel diinstal utawa diliwati kudu lancar, bebas burs, alur lan sudhut sing cetha. Kuwatir saka bolongan batin kudu tekan 1.6μ lan kekarepan saka batang kudu tekan 0.8um.
2 .. Gunakake minyak utawa grease sing resik utawa grease kanggo lubricate permukaan cincin sealing lan bagean sing ana gandhengane ing kontak.
3 .. Yen angel kanggo nginstal cincin sealing ing batang, nyemplung ing banyu panas sajrone sawetara menit kanggo nggedhekake. O-ring sing lemes lan ngambung iki luwih gampang diinstal. Instal o-ring nalika panas, lan ukuran bakal bali menyang ukuran asline sawise adhem.
4. Aja mbengkongake o-ring kanthi kasar, yen ora bakal nyebabake kisut ing Teflon lan mengaruhi panggunaan.
Kompresi sing disaranake saka ring o-ring kaya ing ngisor iki:
Negara Penyelepaan statis: 15% -20%
Negara Seesaling Dinamik: 10% -12%
Negara Pneumatik: 7% -8%
Kompresi nyata kudu nggatekake kahanan kerja, utamane tekanan kerja sing nutup lan faktor liyane.
Fitur lan Aplikasi Produk:
| Tabel Parameter Performance O-RING |
|
|
|
|

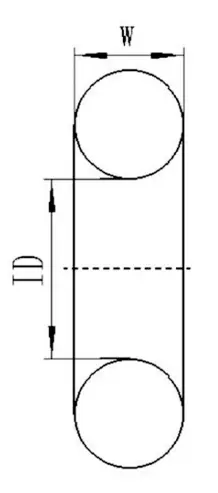

Statis segel | Segel dinamis |
| Meksa kerja | Tanpa Ring Ring, 20Mpa Max Kanthi ring reting, 40 MPA, mpa Max, ring retising khusus 200MPA max | Tanpa Ring Ring, 5Mpa Max Kanthi cincin nahan, tekanan sing luwih dhuwur |
| Kacepetan | Timbal balik 0.5m / s, muter 2m / sx | |
| Suhu | Gunakake Umum: -30 ~ + 110, karet khusus: -60 ~ ~ +0, puteran: -30 ~ + 80 | |
| Medium | Deleng bagean Bahan | |
| Standar | Diameter suntingan o-ring w |
|
|||||
| Standar Amerika minangka 568 Standar BS Inggris BS 1516 | 1.78 | 2.62 | 3.52 | 5.33 | 6.99 | - | |
| Jepang Standard IT B2401 | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.4 | |
| Internasional ISO 3601/1 Internasional German Standard DIN 3771/1 CB standar Cina CB 3452.1 | 1.8 | 2.65 | 3.55 | 5.30 | 7.00 | - | |
| Ukuran Metrik Preferensi | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | |
| 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 7.0 | ||
| 8.0 | 10.0 | 12.0 |
|
|
|
||
| Standar Amerika minangka 568 (900 seri) | 1.02 | 1.42 | 1.63 | 1.83 | 1.98 | 2.08 | |
| 2.21 | 2.46 | 2.95 | 3.00 |
|
|
|
|
| Rentang aplikasi cincin lintang amba banget. Pilih materi sing cocog miturut suhu, tekanan lan medium. Kanggo adaptasi lintang cincin menyang aplikasi sing diwenehake, dawane bebarengan ing antarane kabeh parameter sing kerja kudu dianggep. Nalika nentokake sawetara aplikasi, suhu puncak, suhu sing terus-terusan lan siklus operasi kudu dianggep. Ing aplikasi puteran, kenaikan suhu sing disebabake dening panas gesekan uga kudu dianggep. | |||||
| Paramèter teknis | Segel dinamis | Statis segel |
|
||
| Gerakan timbal balik | Gerakan rotasional |
|
|||
| Meksa kerja (MPA) | Kanthi ring ring | 30 | 15 | 40 |
|
| Tanpa ring | 5 | - | 5 |
|
|
| Kacepetan (m / s) | 0.5 | 2.0 | - |
|
|
| Suhu (℃) | Keuntungan Umum: -30 ℃ ~ + 110 ℃ |
|
|||
| Bahan khusus: -60 ℃ ℃ ℃ ~ + 200 ℃ |
|
||||
| Occation Rotasi: -30 ℃ ~ + 80 ℃ |
|
||||
Bahan lintang lintang:
Bahan kasebut umume Shaw A70 Nitrile Karet NBR.
Dilapis o-ring:

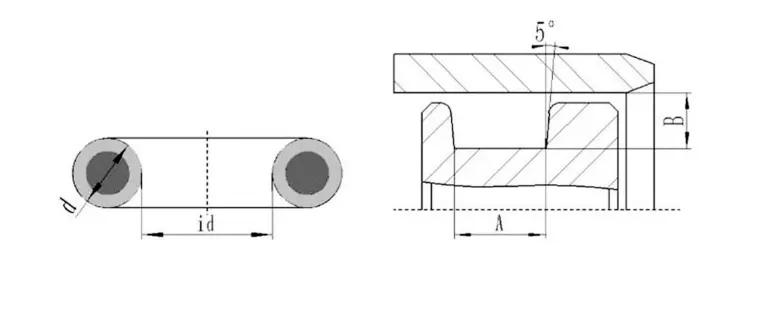

Gambar Skematik saka alur saka o-ring ring encapsulated
Tabel dimensi alur saka ring ercapsulated O-ring (Disaranake)
| Diameter kawat d | A (mm) | B (mm) | ||
| Statis segel | Segel dinamis | Pneumatic Seal | ||
| 1.78 | 2.36 / 2.49 | 1.42 / 1.52 | 1.55 / 160 | 1.63 / 165 |
| 2.62 | 3.56 / 3.68 | 2.08 / 2.21 | 2.29 / 2.36 | 2.39 / 2.444 |
| 3.53 | 4.75 / 4.88 | 2.82 / 3.00 | 3.10 / 3.18 | 3.22 / 3.28 |
| 5.33 | 7.14 / 7.26 | 4.27 / 4.52 | 4.67 / 4.80 | 4.90 / 4.95 |
| 6.99 | 9.63 / 9.65 | 5.59 / 5.89 | 6.15 / 6.27 | 6.43 / 6.48 |
Pandhuan instalasi Ruichen Seal
Ⅰ. Pandhuan instalasi
1 .. Seget kudu diinstal ing sisih sing wis digawe, ngadhepi arah tekanan.
2 .. Badan silinder lan rod piston kudu digawe nganggo chamfers push sing nyukupi syarat conto perusahaan kita.
3. Sisih cekap kudu bebas burr lan dibunderaké utawa dipudhuk.
4. Utas, Gropaves ring, lsp. Kudu ditutup, amarga segel ora bisa ditolak liwat alur, bolongan utawa permukaan sing dilatih.
5. Sembarang bledug, lebu utawa partikel asing liyane kudu diilangi kanthi ati-ati.
6. Piranti kanthi sudhut sing cetha ora bisa digunakake.
7 .. cincin PTFE luwih gampang nggedhekake minyak utawa banyu sing digawe panas (udakara 80 ~ 120 derajat) lan gampang mulihake kanthi wujud sing asli.

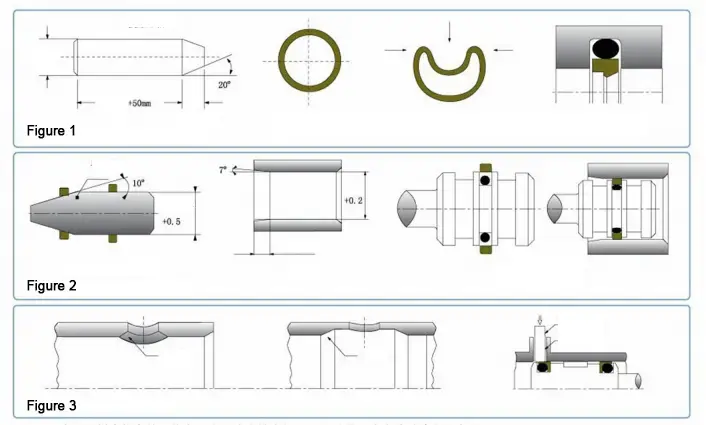

8 .. Yen lambene segel kudu ngliwati bolongan tekanan minyak, tongkat plastik kudu digunakake kanggo nyurung lambe kanggo nyegah chamfer bolongan kasebut. Bolongan silinder kudu disuda. (Gambar 3)
Ⅱ. Cara instalasi
Bukak (Split) Grooves bisa diinstal tanpa alat.
Instalasi Supon Rod Groove Ditutup (Gambar 1)
1. Ngresiki lan lenga kabeh subat seal, segel lan alat instalasi.
2 .. Selehake cincin karet menyang alur (kudu ati-ati supaya ora corak).
3. Compress cincin segel PTFE menyang wujud ginjel tanpa mbentuk bengkok pointed, pasang cincin segel PTFE sing dikompres menyang alur, lan alon-alon kanthi tangan.
4. Tekan mandrel kuwi menyang segel lan alon-alon mateni mandrel kasebut. Ninggalake 1 menit lan copot mandrel kasebut. Instalasi lengkap.
Instalasi Segera Piston ing Alur sing Ditutup (Gambar 2)
1. Ngresiki lan lenga kabeh subat seal, segel lan alat instalasi.
2 .. Selehake cincin karet menyang alur (kudu ati-ati supaya ora corak).
3. Tekan ring ptfe sealing menyang pandhuan pandhuan lan nyepetake cincin.
4. Tekan cincin segel sing ditata menyang Groove Piston.
5. Tekan koreksi kanggo cincin sealing lan muter lengan koreksi ing wektu sing padha. Copot koreksi sawise ninggalake nganti 1 menit lan instalasi lengkap.
CATETAN: 1 .. Tulung konsultasi perusahaan yen produk sing ditemtokake ing sampel perusahaan kita ora bisa diinstal ing alur sing ditutup nanging ora cocog kanggo alur sing mbukak.
2 .. Pemasangan Segera PTFE ing ndhuwur ora ditrapake kanggo kabeh segel PTFE. Mangga takon karo perusahaan yen prelu.
