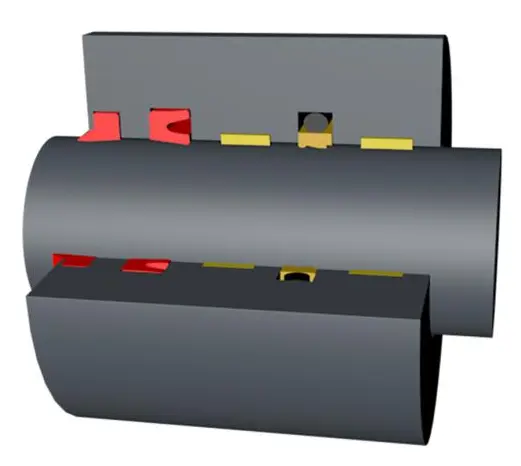

Seri RCS kita, liwat desain teknis lan produksi teknis profesional, butuh macem-macem kabutuhan saka Piston Rod Seal Seal, nyedhiyakake solusi sing tepat saka skenario umum kanggo kahanan kerja sing ekstrem.
Ing babagan desain struktural, model dhasar dadi pusat stabilitas lan gampang nggunakake: RCS101 / 103 nambah stabilitas Embedding liwat lambe embungan utawa kentes utawa bantu sing cekak, utamane kanggo stroke cekak; RCS102 / 104R / 117r ndhukung tekanan sing luwih dhuwur kanthi ngoptimalake kompatibilitas materi lan groove (kayata RCS102R kanggo skenarios tekanan tekanan standar. Kanggo sistem pneumatik, RCS105 / 205 nganggo desain lambe khusus kanggo njaga film minyak pelumas lan adaptasi kanggo lingkungan minyakulan / non-lubrications.
Segar Ruichen uga fokus ing inovasi inovasi lan fungsional. Model kayata RCS118 / 119 / 124-129 Gunakake PolyTetafluoroethylene (PTFE) utawa polyurethane minangka pekerjaan sing luwih murah, bisa nggayuh kebersihan, lan resistensi korosi sing duwe peralatan kimia lan panganan. RCS129 bisa mbentuk sistem penyelat karo RCS101, sing cocog kanggo mesin mlaku lan peralatan hidraulik abot; RCS126-128 Ngoptimalake suda tekanan rendah liwat desain V-preice Asymetric lan disesuaikan kanggo industri farmasi lan kimia.

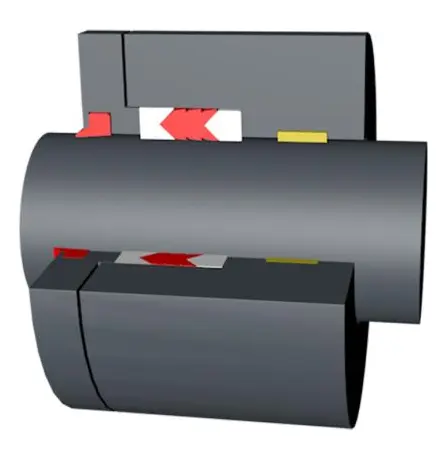

Kanggo kahanan kerja kompleks, RCS120 / 138 lan segel tikel kaping pindho liyane sing wis nggabungake desain dering, sing tahan tekanan lan distorsi dhuwur lan adaptasi kanggo kompak alur; RCS131 minangka pengganti O-ring, sing tahan kanggo tahan lan resistensi kimia, lan dadi pilihan sing paling disenengi kanggo industri panganan lan farmasi. Lan RCS116 / 21 bisa ndandani instalasi peralatan lawas kanthi cepet kanggo nyuda biaya downtime.
Seri RCs mbantu para pelanggan ngrampungake tekanan, kacepetan dhuwur, media corrosive lan tantangan industri khusus, lan nambah linuwih lan urip peralatan.
Fitur lan Aplikasi Produk:
Piston Rod Seal Seal Segit cocog kanggo silinder hidrolik lan silinder, mesin teknik, krenjang lan peralatan hidraulik laut, alat mesin.
Digunakake ing mesin industri abot, dipencet, industri kimia, silinder minyak cepet lan industri panganan mesin posisi, industri farmasi.
Keuntungan
Piston Rod Seal Seal sing dipasang ing Groove kanthi stabil, kanthi macem-macem suhu, kinerja sisa sing apik banget, lan kemampuan pemulihan minyak sing kuwat ing kahanan dinamis. Gesekan rendah, ora ana resistensi creeping, sing nyandhang dhuwur, nilai gesekan lan gesekan, mung kinerja anti-ekstrusi sing apik, konduktivitas termal, lan sawetara suhu sing apik.
Cocog kanggo rod piston lawas, pilih Tipe Gampang kanggo nginstal creeping.

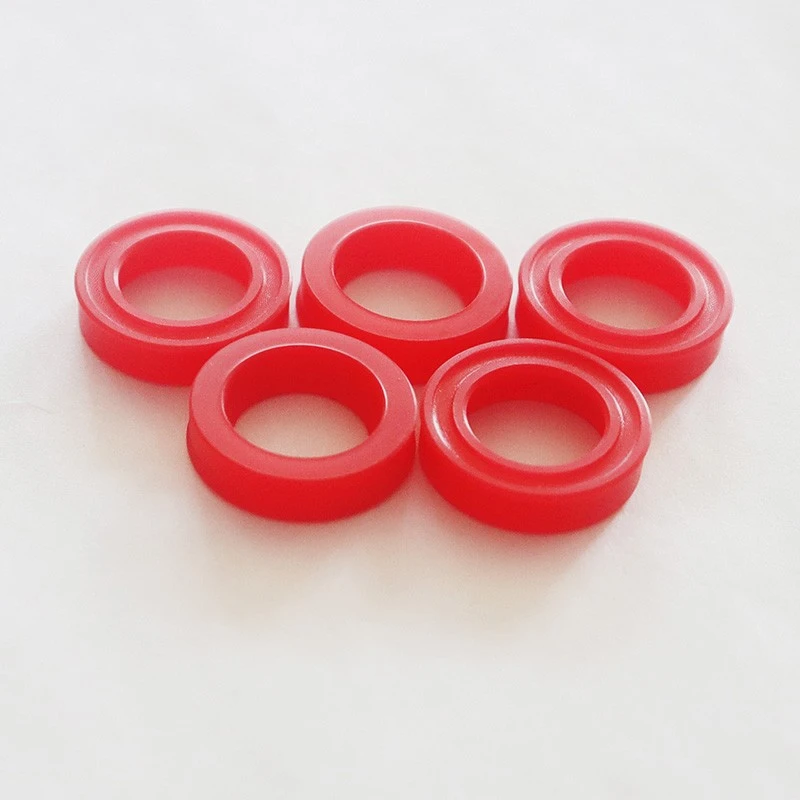

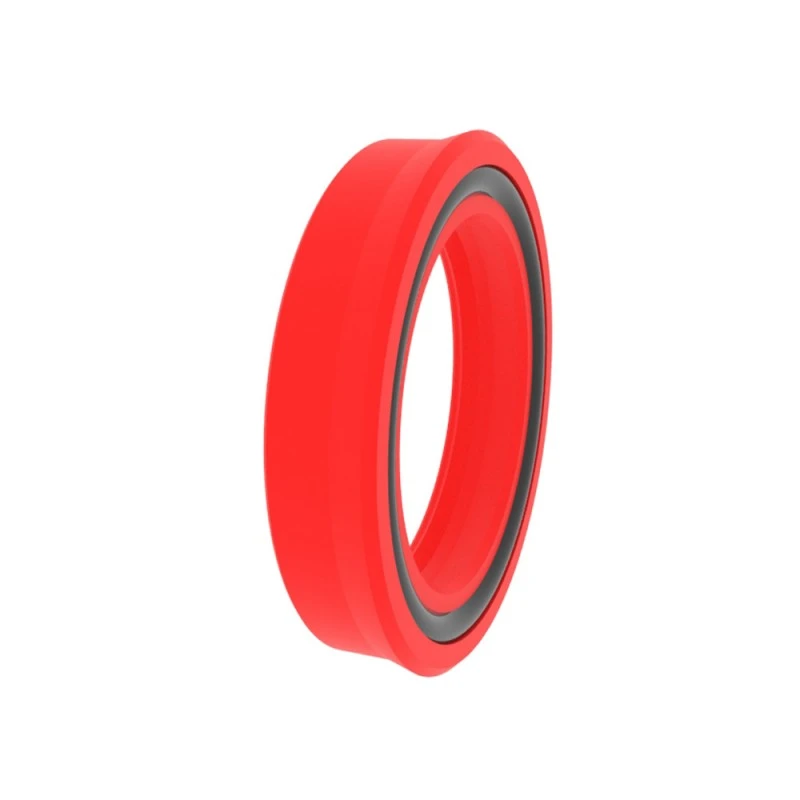

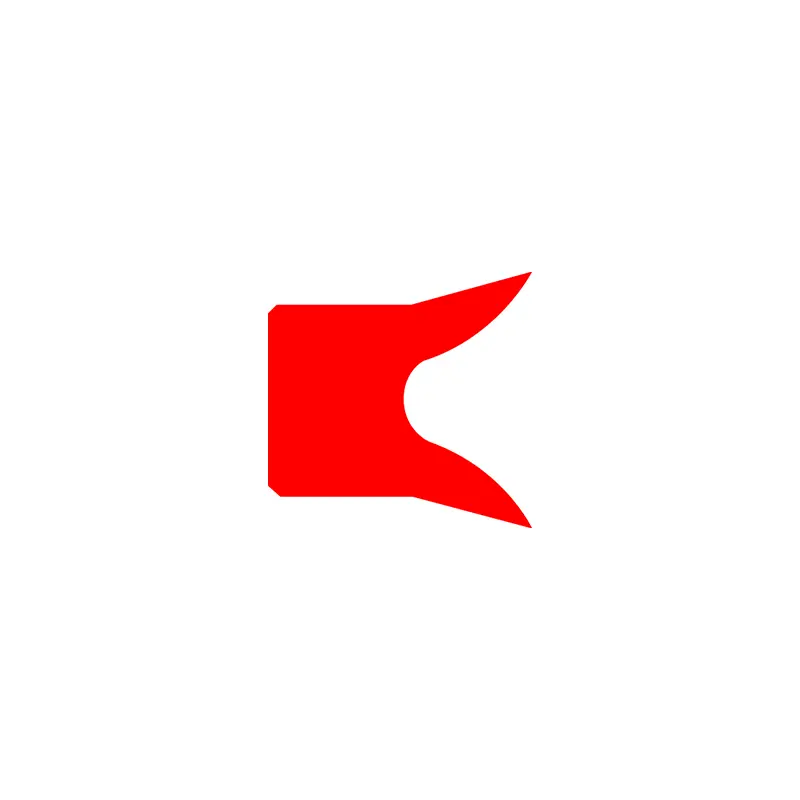

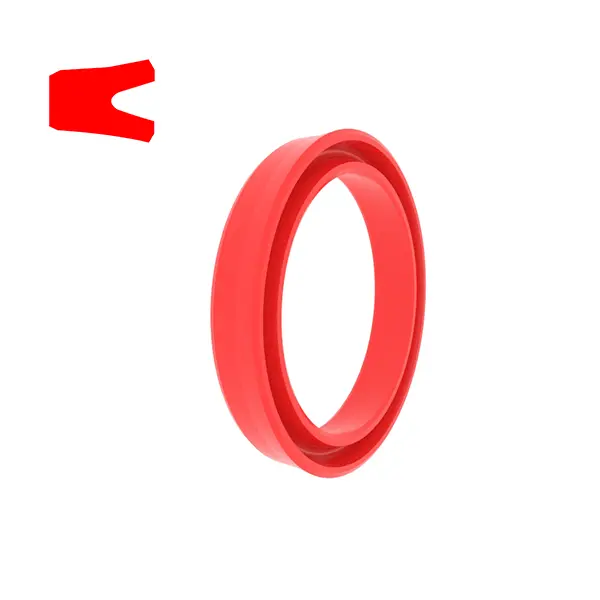

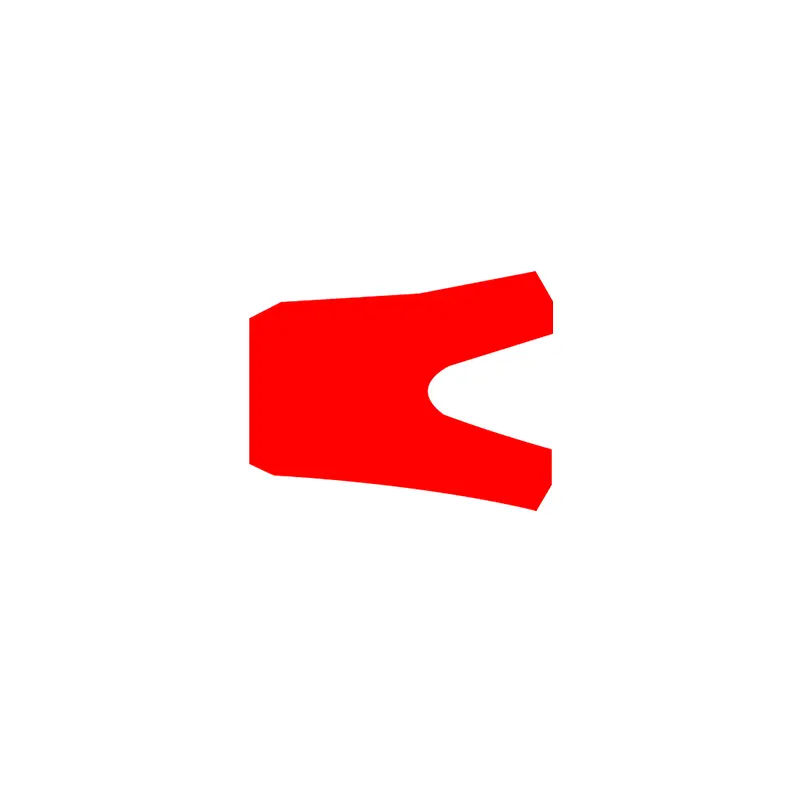

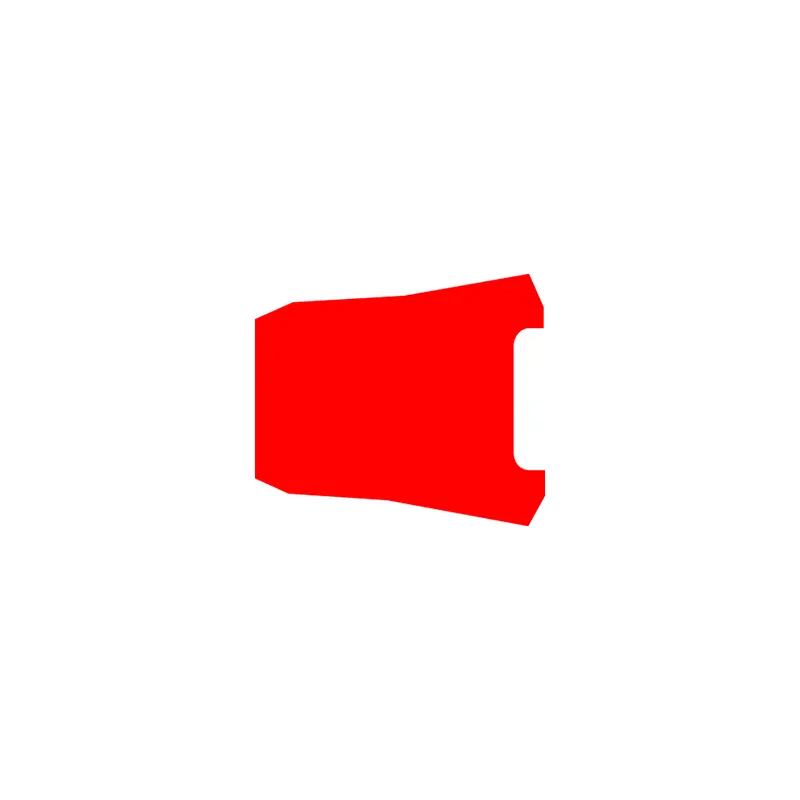

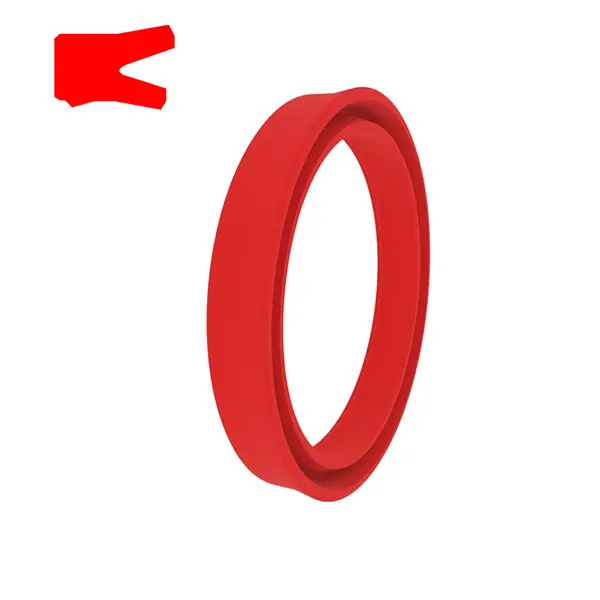

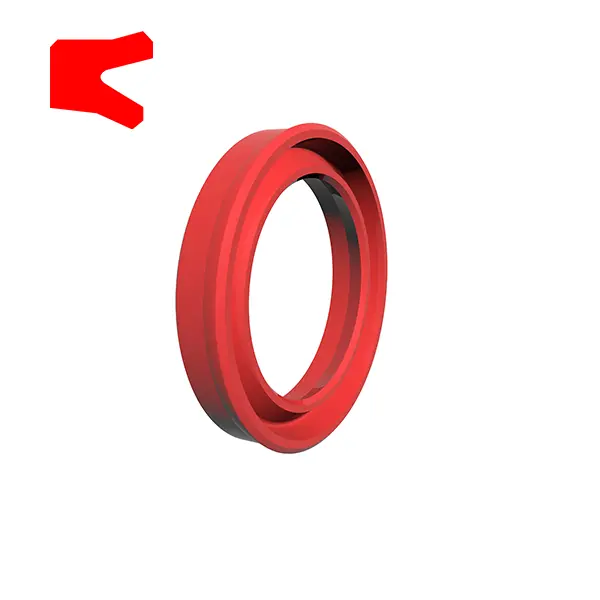

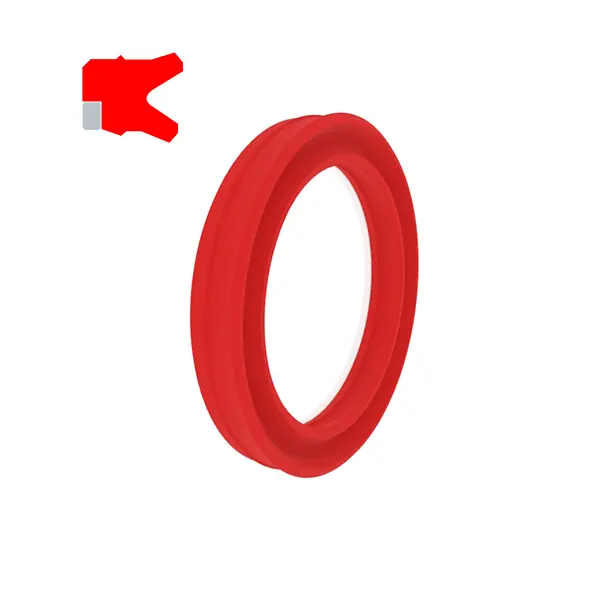

RCS101

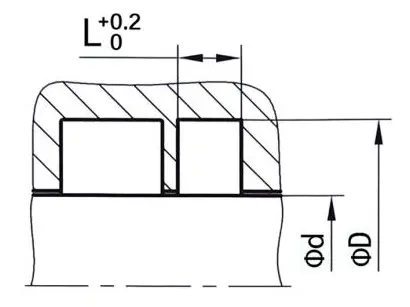

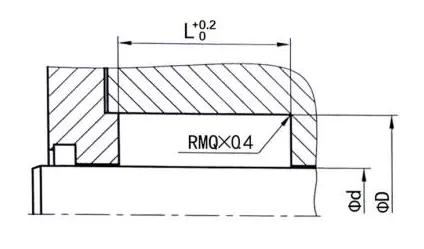

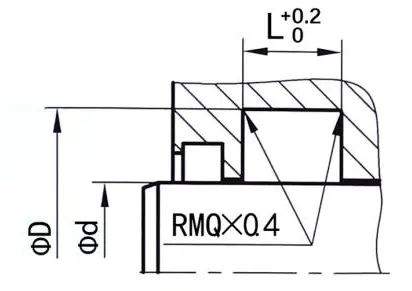

Ukuran Pesenan
Φd ...... diameteripun njaba
Φd ...... diameteripun
L ...... amba alur
| Lumahing rampung | R tmax (μm) | Ra (μm) |
| Sliding permukaan karet / segel poliuretana Geser permukaan sing cocog karo PTFE | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Groove Bottom Sisih Groove | ≤6.3 ≤15 | ≤1.6 ≤3 |
| Rasio Dhukungan TP | 50% -95% |
|
| Toleransi | |
| Φd | f8 |
| Φd | H10 |
Conto conto
Model: RCS101
Ukuran Groove: 100x115x10
Bahan: RC-PU-H

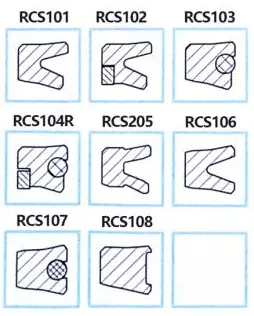

Tipe Seal: RCS101, RCS102, RCS103, RCS104, RCS106, RCS106, RCS106, RCS108, RCS108, RCS117, RCS121
Aplikasi utama: Cocog kanggo silinder hidraulik lan pneumatik
Keuntungan: Embat stabil ing alur, kisaran suhu sudhut, kinerja sing segati statis lan dinamis sing kuwat, kemampuan ekstraksi minyak residu sing kuat ing kahanan dinamis.
Bahan: Polyurethane, Karet

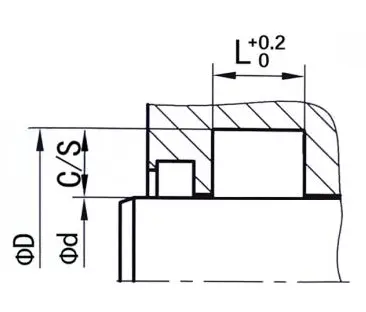

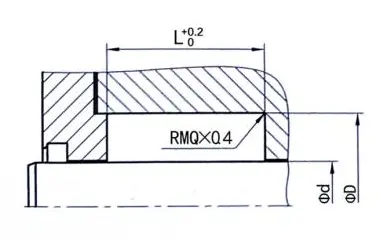

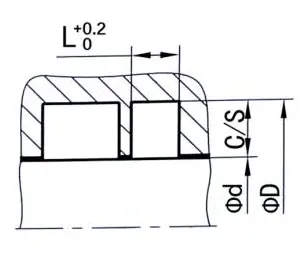

| Conto segel alur | Ing ngisor iki minangka dimensi aliran standar (bledug segel ukuran apa wae ing ukuran ukuran bisa diprodhuksi) | ||||||||
 |
 |
Φd | Φd | L | c / s | Gap Extrusi Extrusi maksimal | |||
| 100bar | 250bar | 400Bar | |||||||
| 5-24.9 | Φd + 8 | 6.3 | 4 | 0.50 | 0.35 | 0.25 | |||
| 25-49.9 | Φd + 10 | 8 | 5 | 0.50 | 0.35 | 0.25 | |||
| 50-149.9 | Φd + 15 | 10 | 7.5 | 0.50 | 0.35 | 0.25 | |||
| 150-229.9 | Φd + 20 | 14 | 10 | 0.50 | 0.35 | 0.25 | |||
| 300-499.9 | Φd + 25 | 17 | 12.5 | 0.50 | 0.35 | 0.25 | |||
| 500-699.9 | Φd + 30 | 25 | 15 | 0.50 | 0.35 | 0.25 | |||
| > 700 | Φd + 40 | 32 | 20 | 0.60 | 0.40 | 0.30 | |||
| > 1000 | Φd + 50 | 40 | 25 | 0.70 | 0.50 | 0.40 | |||

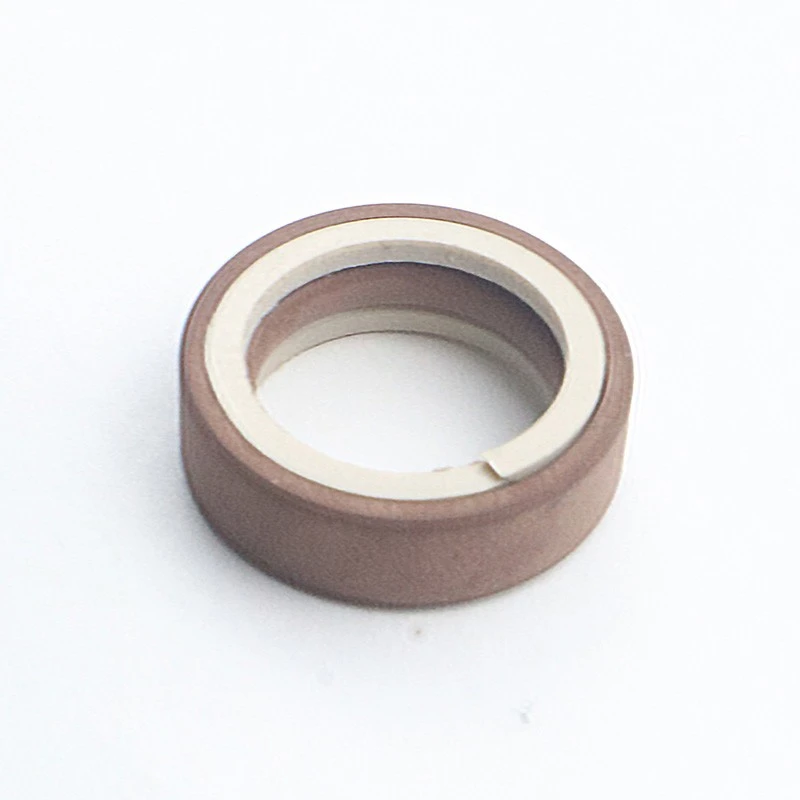

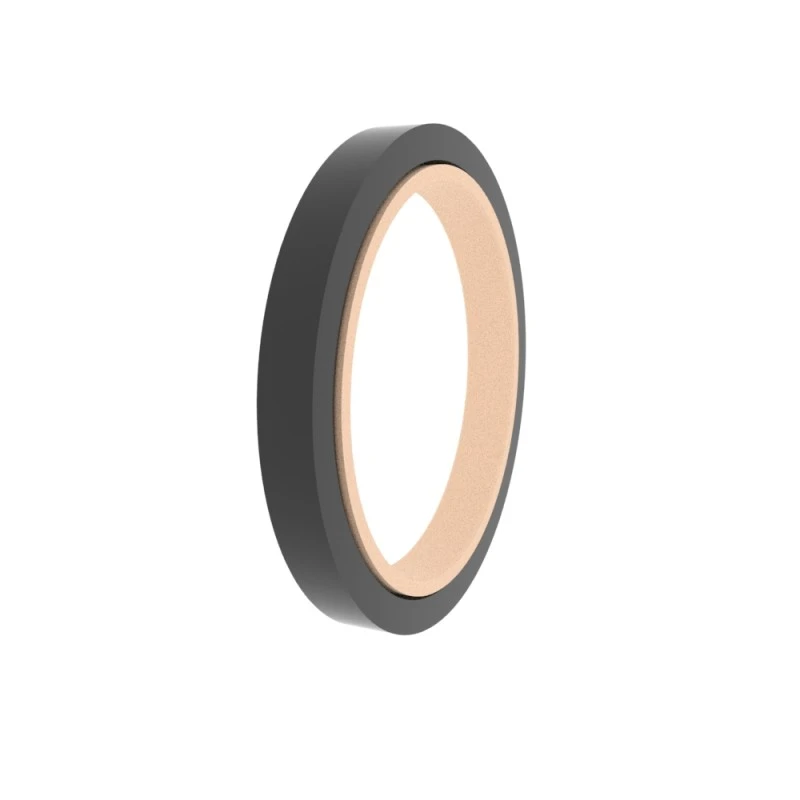

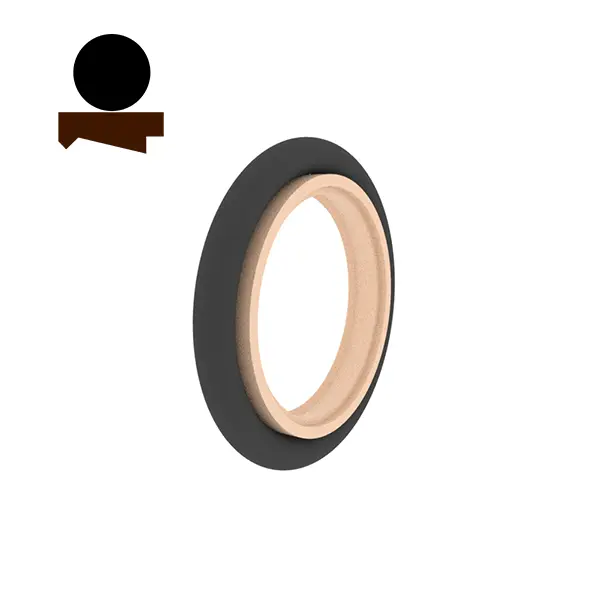

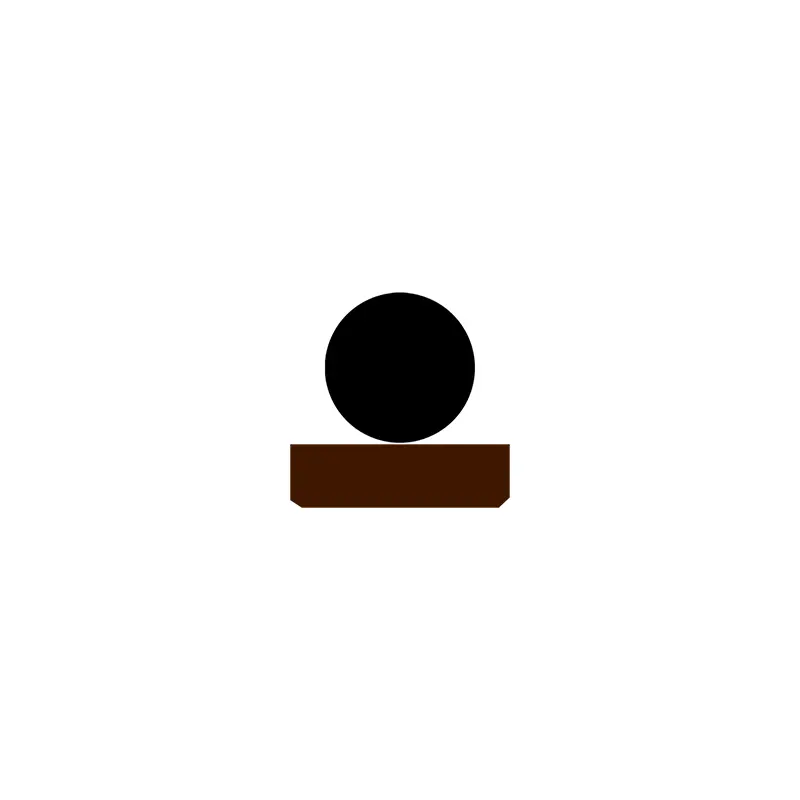

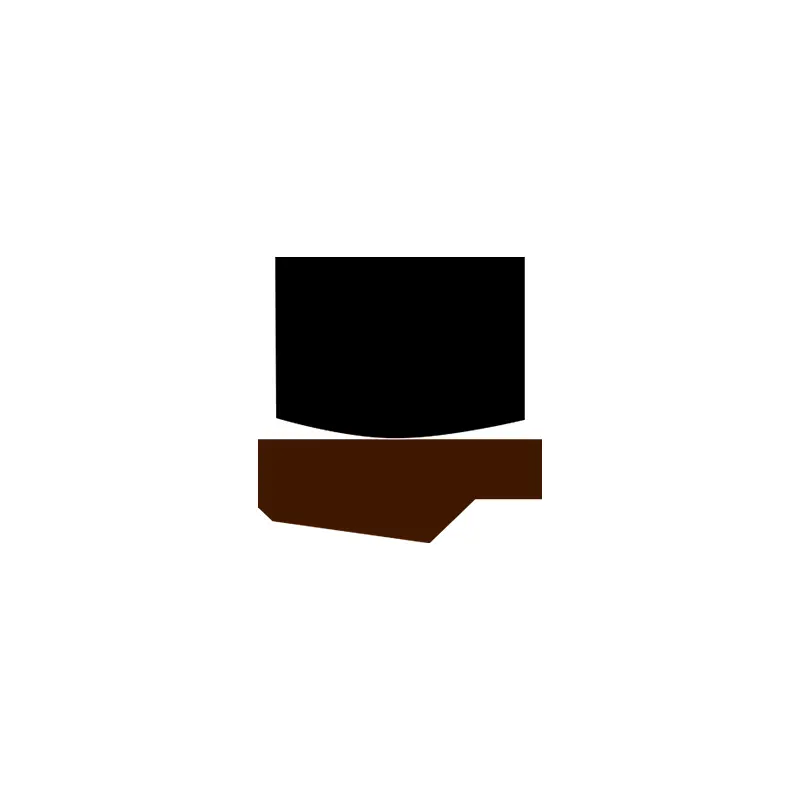

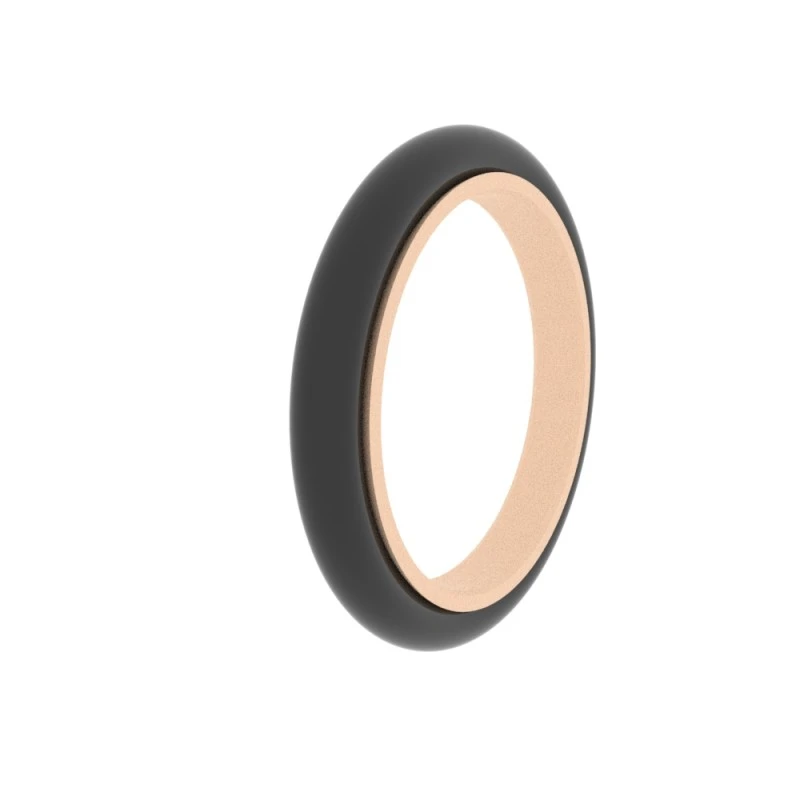

RCS109
Ukuran Pesenan
Φd ...... diameteripun njaba
Φd ...... diameteripun
L ...... amba alur
|
Lumahing rampung |
R tmax (μm) |
Ra (μm) |
|
Sliding permukaan karet / segel poliuretana Geser permukaan sing cocog karo PTFE |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Groove Bottom Sisih Groove |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Rasio Dhukungan TP |
50% -95% |
|
|
Toleransi |
|
|
Φd |
f8 |
|
Φd |
H10 |
Conto conto
Model: RCS109
Ukuran Groove: 100x115.1x6.3
Bahan: PTFE3 + NBR
Tipe segel: RCS109
Aplikasi utama: kendaraan teknik, mesin pertanian, kranan, peralatan hidraulik laut, alat mesin.
Kaluwihan: gesekan rendah, ora ana resistensi sing dhuwur, mung nyandhang, mung kinerja anti-ekstrusi sing apik, konduktivitas termal, kanblokan termatan stabil, kisaran suhu sing stabil.
Bahan: Tetrafluoroethylene, karet nitrile utawa karet fluorine
|
Conto segel alur |
Ing ngisor iki minangka dimensi aliran standar (bledug segel ukuran apa wae ing ukuran ukuran bisa diprodhuksi) |
||||||||
|
|
|
Φd |
Φd |
L |
c / s |
Gap Extrusi Extrusi maksimal |
|||
|
100bar |
200bar |
400Bar |
|||||||
|
5-7.9 |
Φd + 4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
8-18.9 |
Φd + 7.3 |
3.2 |
3.64 |
0.40 |
0.25 |
0.15 |
|||
|
19-37.9 |
Φd + 10.7 |
4.2 |
5.35 |
0.40 |
0.25 |
0.20 |
|||
|
38-199.9 |
Φd + 15.1 |
6.3 |
7.55 |
0.50 |
0.30 |
0.20 |
|||
|
200-255.9 |
Φd + 20,5 |
8.1 |
10.25 |
0.60 |
0.35 |
0.25 |
|||
|
256-649.9 |
Φd + 24 |
8.1 |
12 |
0.60 |
0.35 |
0.25 |
|||
|
650-1000 |
Φd + 27.3 |
9.5 |
13.65 |
0.70 |
0.50 |
0.30 |
|||
|
> 1000 |
Φd + 38 |
13.8 |
19 |
1.00 |
0.70 |
0.50 |
|||

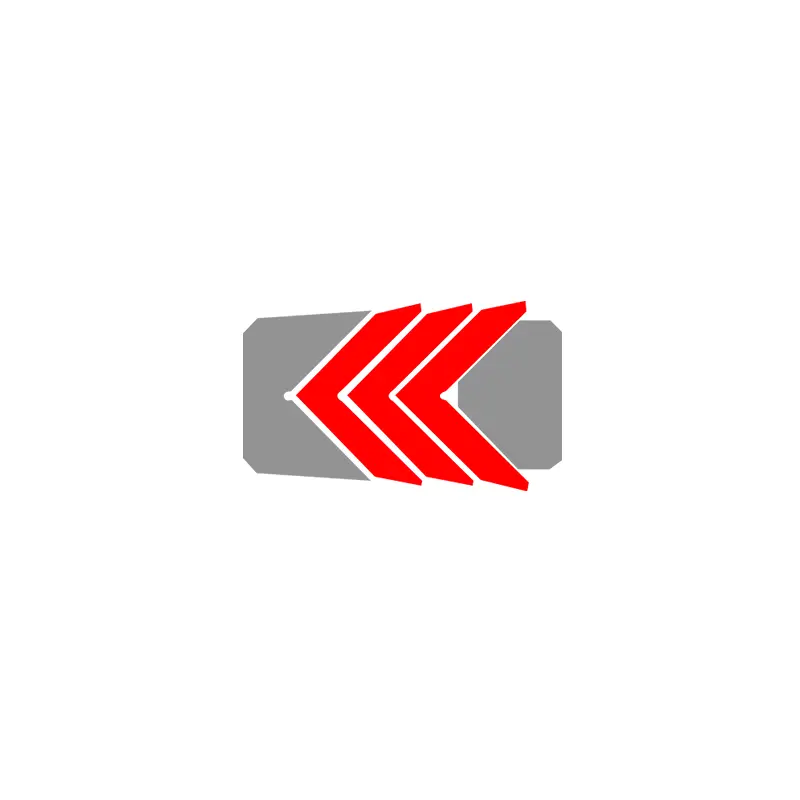

RCS110-112
Ukuran Pesenan
Φd ...... diameteripun njaba
Φd ...... diameteripun
L ...... amba alur
|
Lumahing rampung |
R tmax (μm) |
Ra (μm) |
|
Sliding permukaan karet / segel poliuretana Geser permukaan sing cocog karo PTFE |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Groove Bottom Sisih Groove |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Rasio Dhukungan TP |
50% -95% |
|
|
Toleransi |
|
|
Φd |
f8 |
|
Φd |
H10 |
Conto conto
Model: RCS110-112
Ukuran Groove: 100x120x32
Bahan: RC-PU-H + Pom
Tipe segel: RCS110-112, RCS126-128
Aplikasi utama: kanggo mesin industri abot, Tekan
Kaluwihan: cocog kanggo rod piston lawas, jinis mbukak gampang kanggo nginstal creeper
Bahan: polyurethane, poloxyymethylene, nilon
|
Conto segel alur |
Ing ngisor iki minangka dimensi aliran standar (bledug segel ukuran apa wae ing ukuran ukuran bisa diprodhuksi) |
|||||
|
|
|
Φd |
Φd |
L |
c / s |
|
|
10-39.9 |
Φd + 10 |
16 |
5 |
|||
|
40-74.9 |
Φd + 15 |
25 |
7.5 |
|||
|
75-149.9 |
Φd + 20 |
32 |
10 |
|||
|
150-199.9 |
Φd + 25 |
40 |
12.5 |
|||
|
200-299.9 |
Φd + 30 |
50 |
15 |
|||
|
300-599.9 |
Φd + 40 |
63 |
20 |
|||
|
> 600 |
Φd + 40 |
80 |
20 |
|||
|
> 1000 |
Φd + 50 |
100 |
25 |
|||

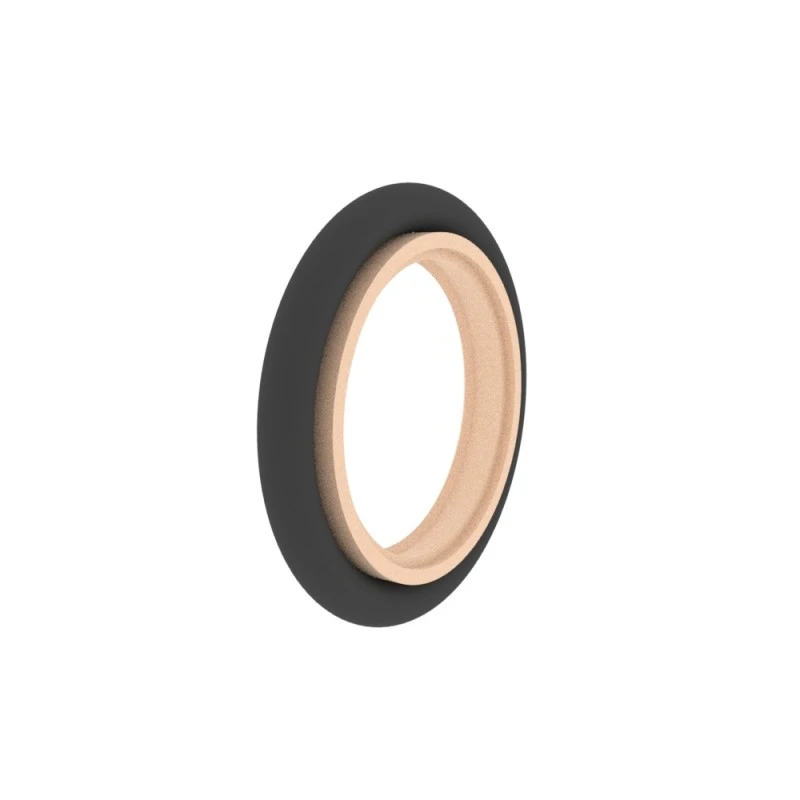

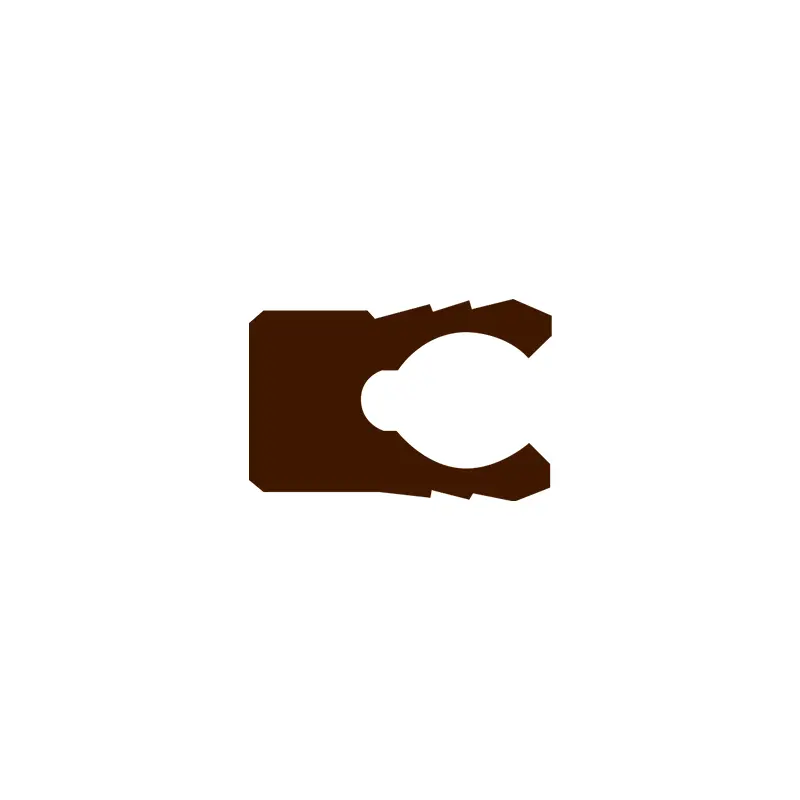

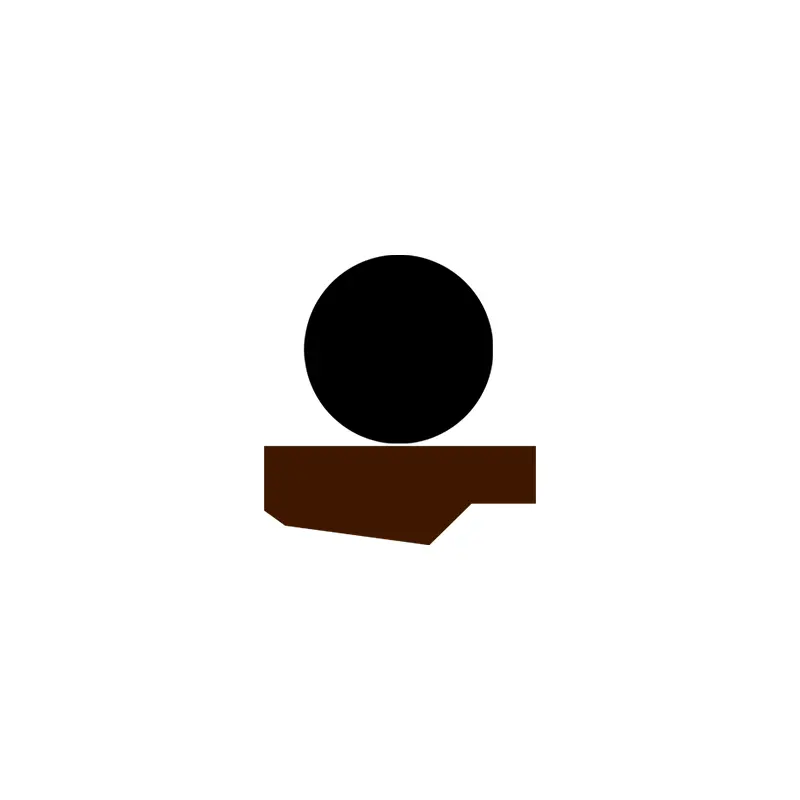

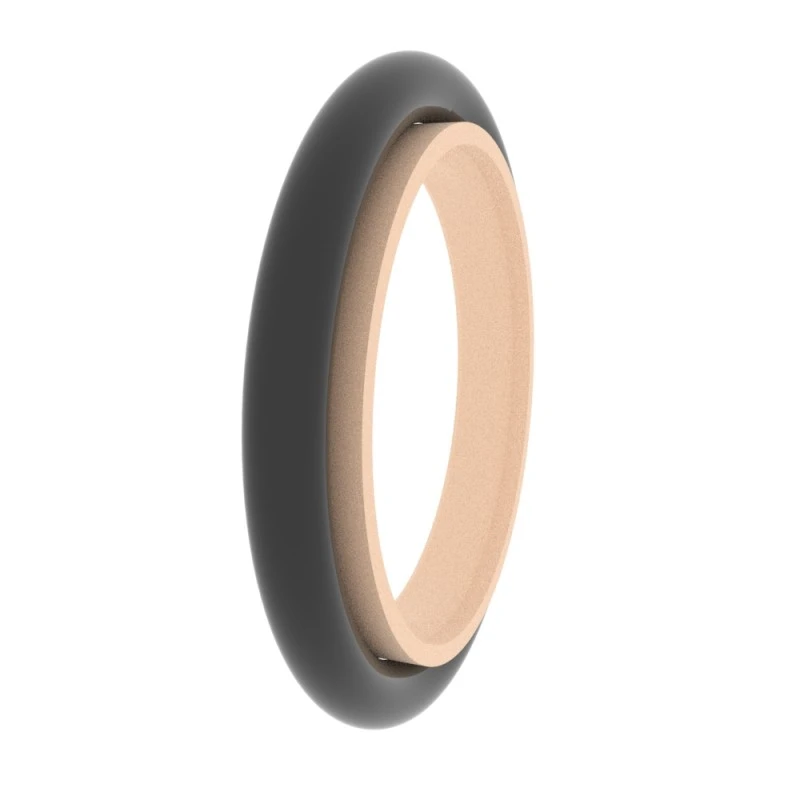

Rcs119
Ukuran Pesenan
Φd ...... diameteripun njaba
Φd ...... diameteripun
L ...... amba alur
|
Lumahing rampung |
R tmax (μm) |
Ra (μm) |
|
Sliding permukaan karet / segel poliuretana Geser permukaan sing cocog karo PTFE |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Groove Bottom Sisih Groove |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Rasio Dhukungan TP |
50% -95% |
|
|
Toleransi |
|
|
Φd |
f8 |
|
Φd |
H10 |
Conto conto
Model: RCS119
Ukuran Groove: 100x109.4x7.1
Bahan: PTFE2 + NBR
Tipe segel: rcs119
Aplikasi utama: Industri kimia, silinder cepet lan mesin posisi. Industri panganan, industri farmasi.
Kaluwihan: Tahan suhu sing dhuwur lan macem-macem media kimia, koefisi gesekan rendah, ora ana creep garing, ciri gesekan garing, lan gesekan sing kurang.
Bahan: Ptfe + Leaf Spring
|

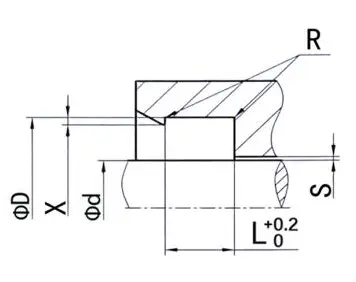

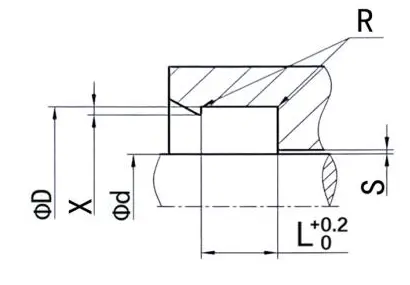

Conto segel alur |
Ing ngisor iki minangka dimensi aliran standar (bledug segel ukuran apa wae ing ukuran ukuran bisa diprodhuksi) |
|||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Gap Extrusi Extrusi maksimal |
|||
|
100bar |
200bar |
400Bar |
||||||||
|
10-19.9 |
D + 4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
20-39.9 |
D + 6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
40-119.9 |
D + 9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.20 |
0.10 |
|||
|
120-1000 |
D + 12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.25 |
0.12 |
|||
|
> 1000 |
D + 19.0 |
15 |
0.8 |
0.9 |
0.50 |
0.40 |
0.20 |
|||
