Kita fokus ing kabutuhan macem-macem ing bidang segel piston lan nyedhiyakake solusi kinerja dhuwur sing nutupi kabeh skenario lan pneumatics. Garis produk kita dipérang dadi siji lan tikel kaping pindho minangka inti, nggabungake inovasi materi lan optimasi strukture kanggo nyukupi tantangan panyeget saka industri konvensional:
1. Sorotan Piston Seal Seal Seal Seri Seal Series:
Tekanan lan anti-ekstrusi: Seri RCCT102 / 102R / 104 dirancang kanggo tekanan sing dhuwur, lan struktur dhukungan dikuatake kanggo adaptasi karo celah lan grooves sing sempit. RCCD109H / 120/122 lan segel kombinasi liyane nggabungake cincin lan elastomer kanggo ngilangi watesan tekanan 35MPA + 35MPA + 35MPA + kanggo mesin pertambangan lan abot.
Adaptasi dinamis: RCCK108 / 125/138 nggunakake bahan Tetrafluoroethylene kanggo entuk kacepetan stabil saka kacepetan dhuwur banget (0,011 ~ 5m / s) cocog kanggo peralatan lumampah hidra.
Toleransi lingkungan ekstrem: RCCK119 / 139 dilengkapi materi spring lan PTFE, sing tahan karat garing lan tahan garing. Ruang suhu sudhut -40 ℃ ℃ ℃ ℃ ℃ ℃ ~ 200 ℃ Covers Chemical, Pharmaceutical High-suhu dhuwur lan garis produksi aseptik panganan.
2 .. Desain khusus Industri:
Pangopènan lan Modifikasi: RCCK116 / 216 nggawe proses instalasi lan adaptasi kanggo kabutuhan perbaikan silinder lawas lan ngganti cepet saka peralatan isi panganan.
Isolasi medium dual: RCK144 / 145 duwe struktur lip dobel asli, sing bisa segel minyak / banyu utawa media campuran gas / Cairan ing wektu sing padha, cocog kanggo kahanan kerja sing padha.
Optimasi Strok Short: RCC103 / 143 nambah stabil ing preload o-ring kanggo ngindhari risiko bocor kanthi silinder hidrolik sing cendhak.
3. Keuntungan teknologi inti:
Ilmu material: Desain panyimpenan polyurethane (RCK205) desain minyak ngluwihi urip pneumatik-lubrications-gratis, lan tetrafluoroethylene (RCK108) njupuk resistensi lan resistensi kimia.
Inovasi struktural: Pandhuan pandu-bali (RCCK101), ndhukung cincin anti-twist (RCCK120) lan desain liyane njamin ketahanan segel ing geter lan akeh eksentrik.
Kita setya menehi solusi "Seal-Pandhuan-nyambut" kanggo 20+ industri kayata mesin pertambangan, peralatan medis, peralatan medis, mbantu para pelanggan sing bisa nyuda biaya pangopènan lan nambah linuwih peralatan.
Fitur lan Aplikasi Produk:

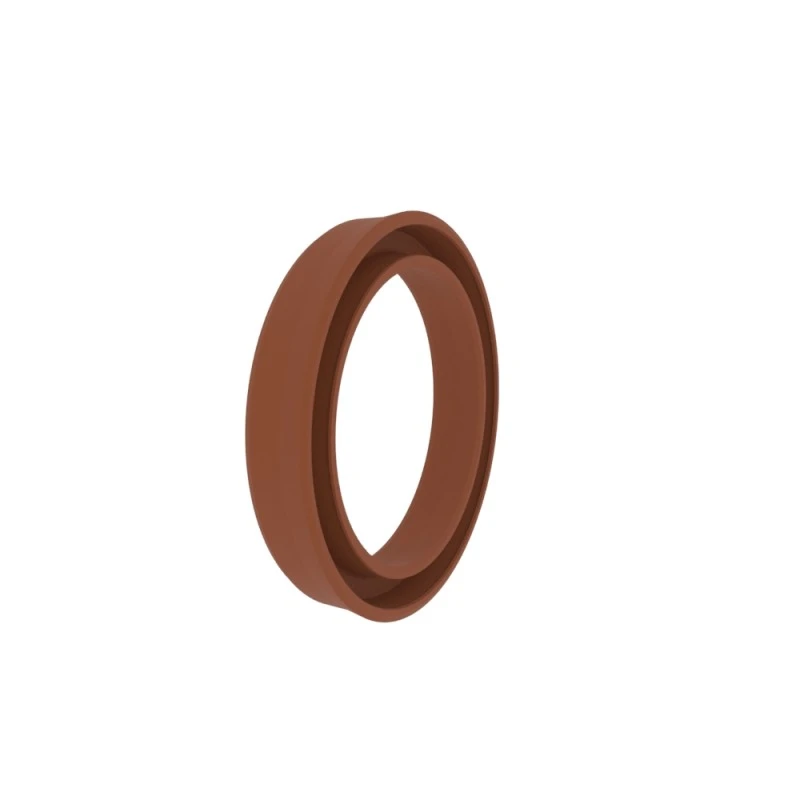

Segel Nguripake Piston cocog kanggo silinder hidraulik lan silinder, silinder hidraulik standar lan mlaku mesin hidrolik. Aplikasi utama kalebu mesin konstruksi, mesin pertanian, krenjang, lan silinder standar.
Yen digunakake ing industri kimia, umume digunakake kanggo silinder cepet lan mesin posisi. Uga bisa digunakake ing industri panganan, industri farmasi, lan akumulasi.
Keuntungan
Segel Nguripake Piston dipasang ing alur sing apik, kanthi kinerja dinamis sing apik lan statis, ora ana gesekan sing apik, kinerja suhu sing apik, kinerja suhu sing apik, lan kemampuan ngasilake minyak residu sing kuat ing kahanan dinamis.

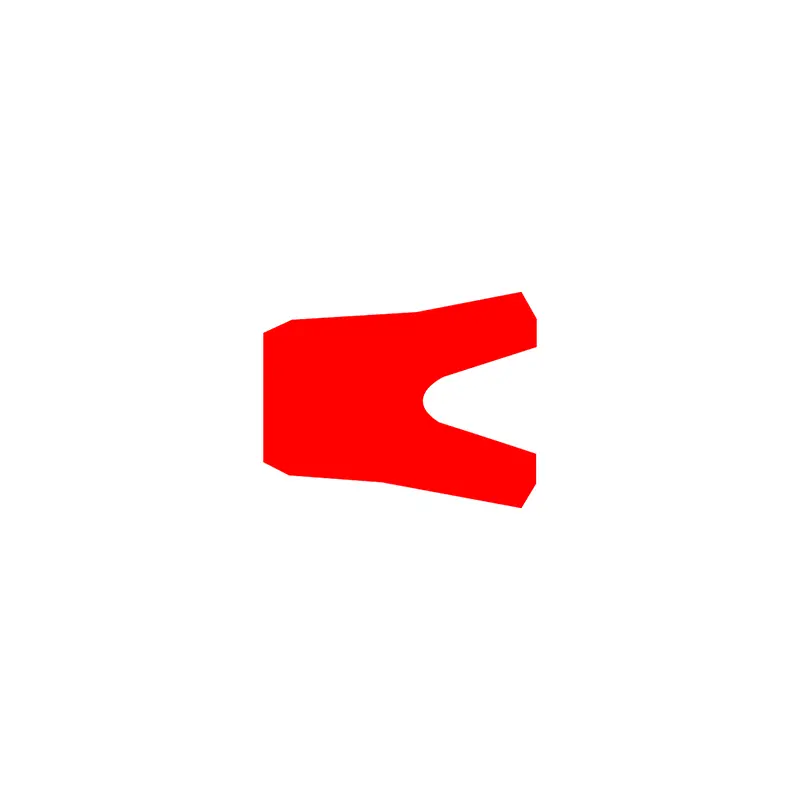

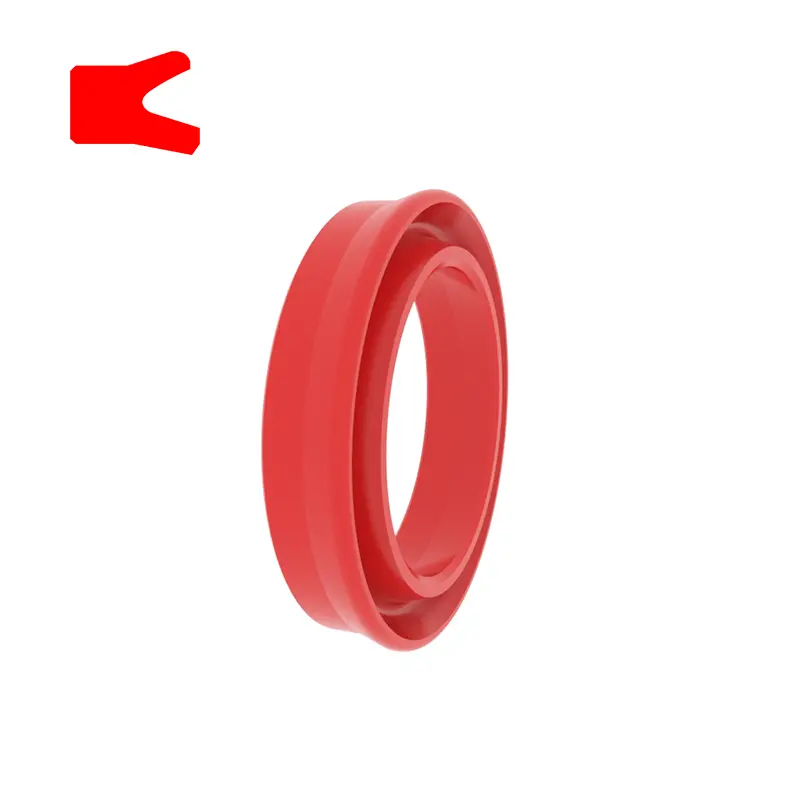

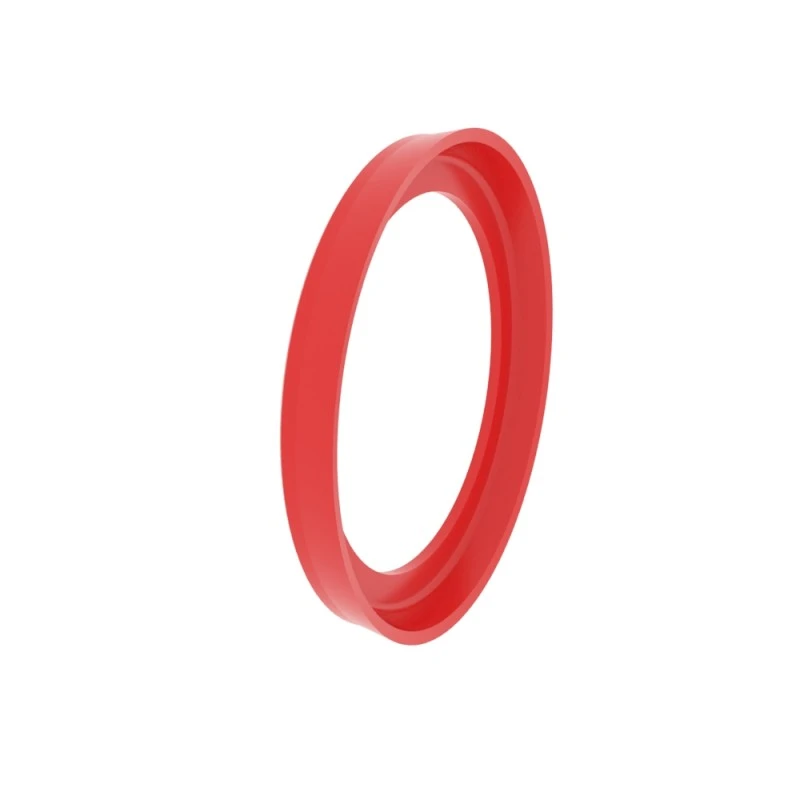

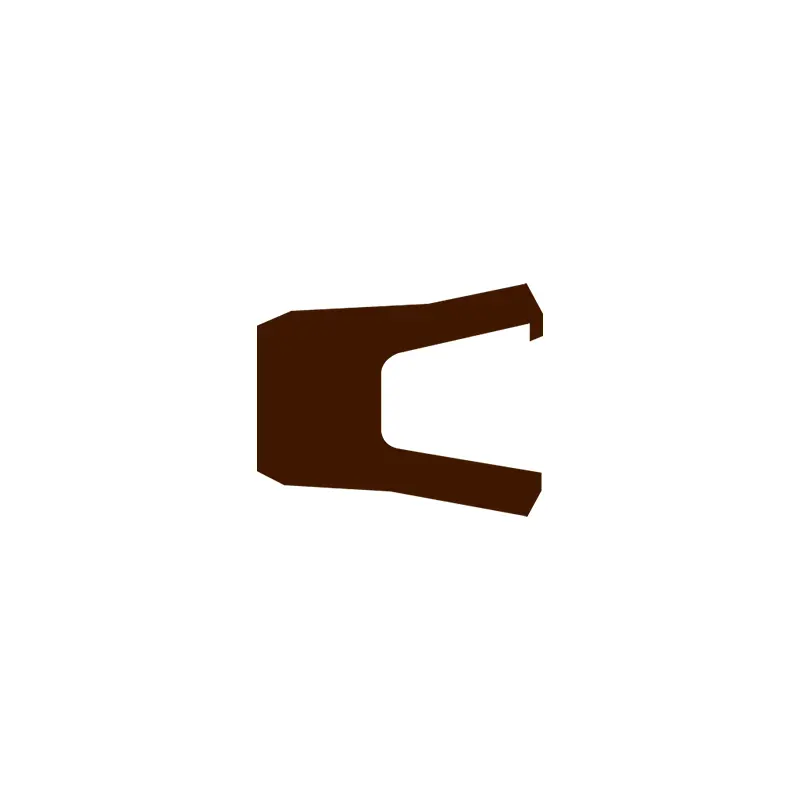

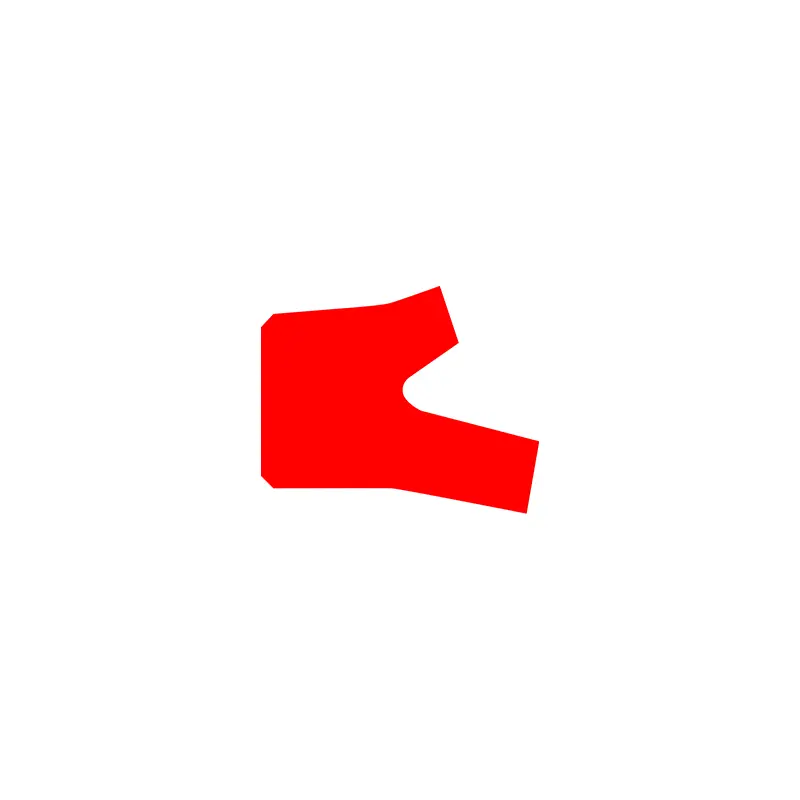

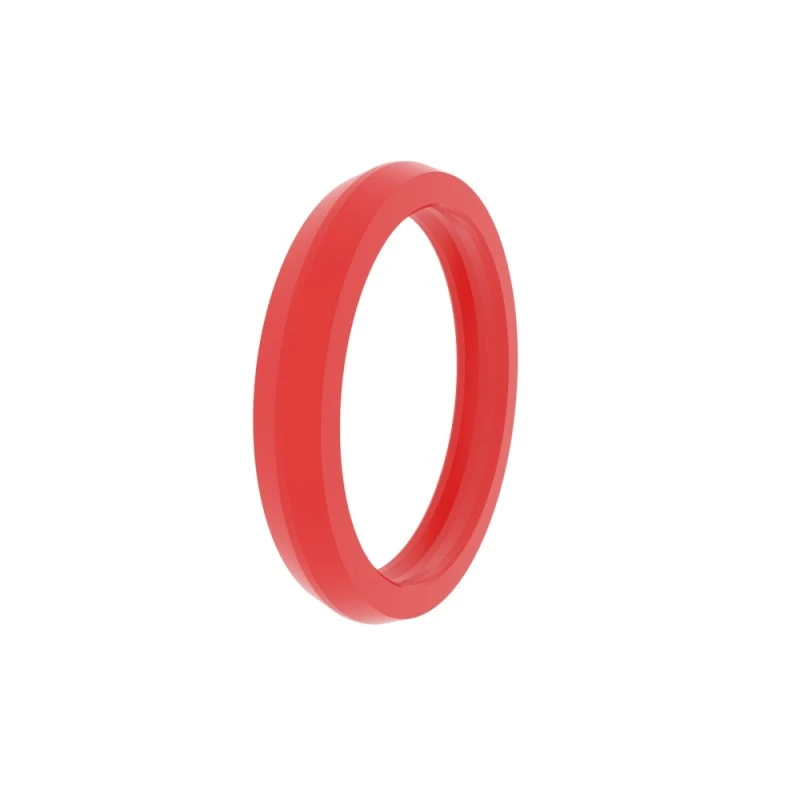

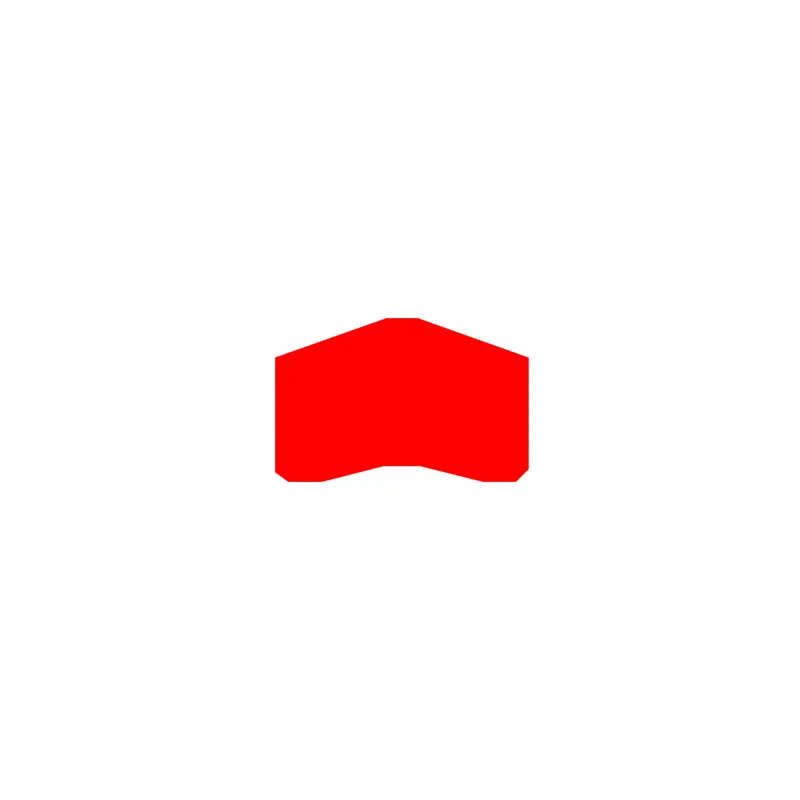

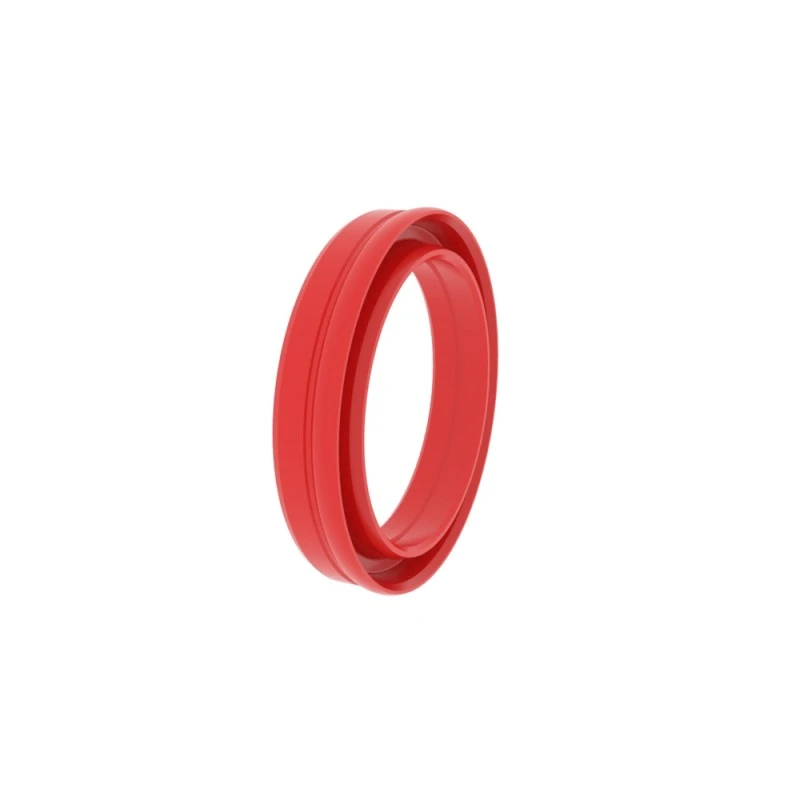

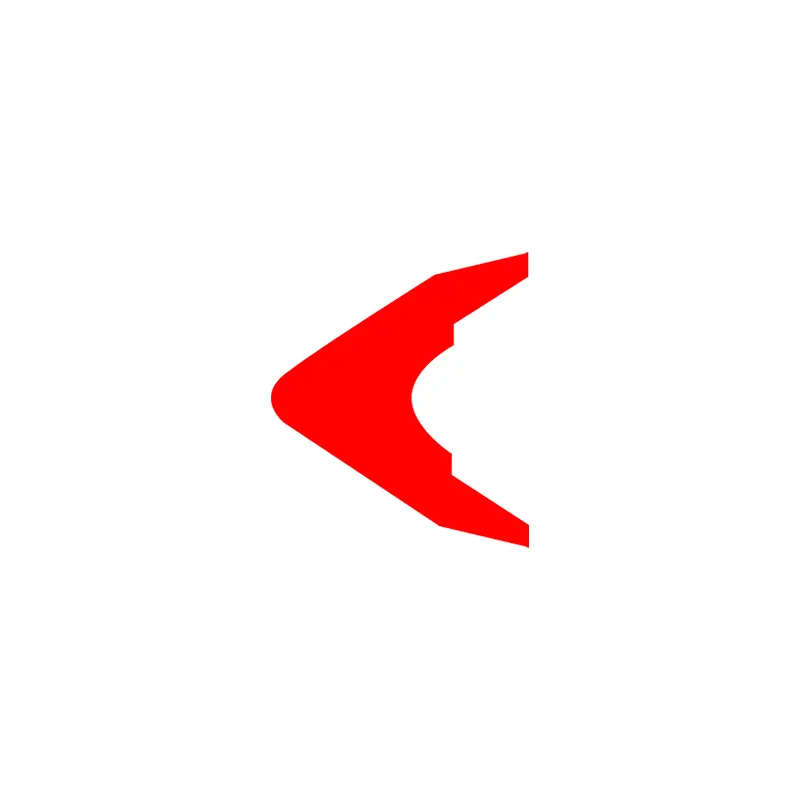

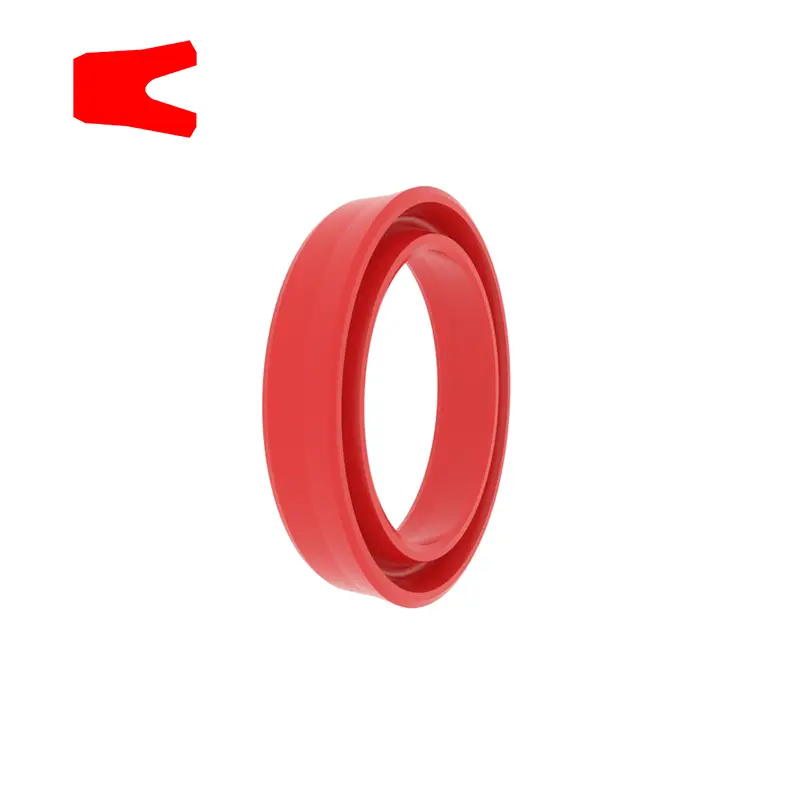

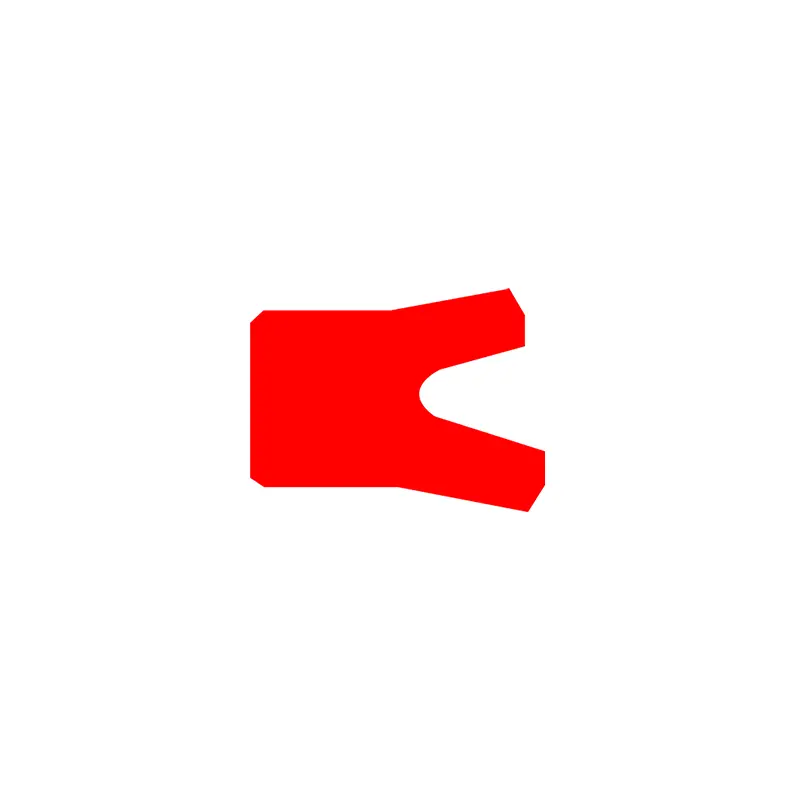

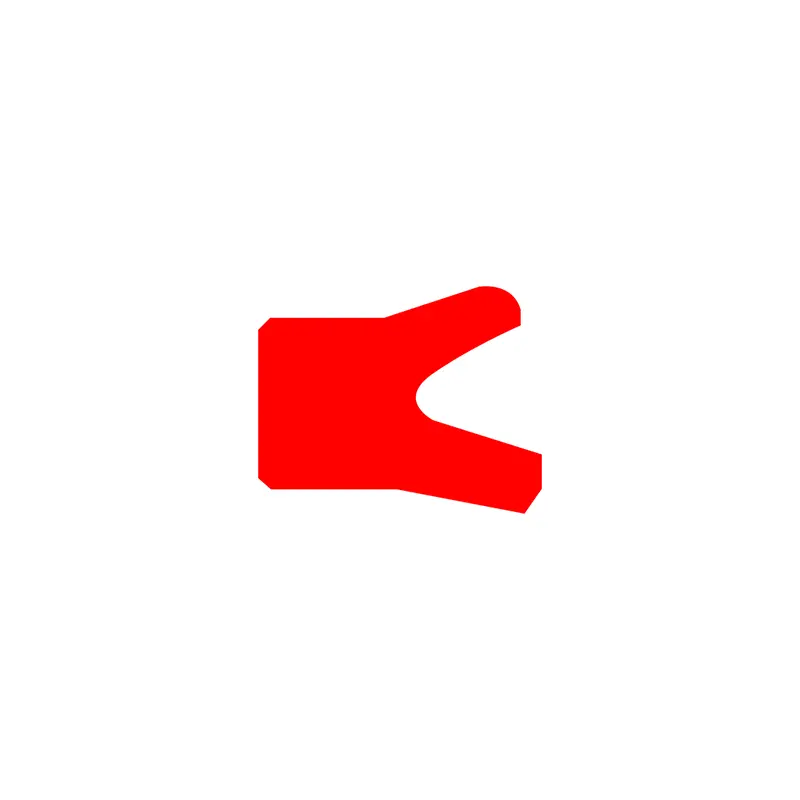

RCK101

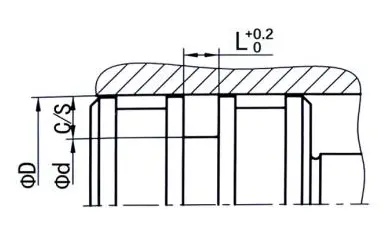

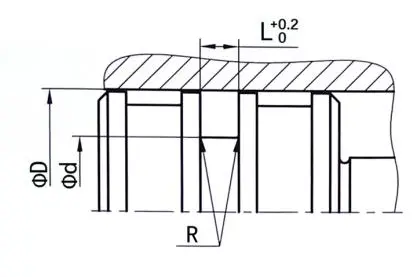

Ukuran Pesenan
Φd ...... diameteripun njaba
Φd ...... diameteripun
L ...... amba alur
|
Lumahing rampung |
R tmax (μm) |
Ra (μm) |
|
Sliding permukaan karet / segel poliuretana Geser permukaan sing cocog karo PTFE |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Groove Bottom Sisih Groove |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Rasio Dhukungan TP |
50% -95% |
|
|
Toleransi |
|
|
Φd |
H10 |
|
Φd |
H9 |
Conto conto
Model: RCK101
Ukuran Groove: 100x84x10
Bahan: RC-PU-H

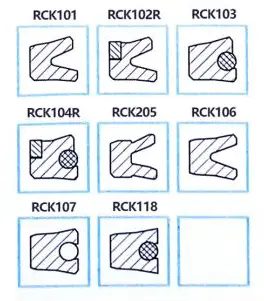

Tipe segel: RCC101, RCC102, RCC103, RCC105, RCK205, RCK106, RCK107, RCK108, RCK108, RCK118, RCK118
Aplikasi utama: Cocog kanggo silinder hidraulik lan pneumatik
Keuntungan: stabil nalika dipasang ing alur, duwe kinerja dinamis lan statis sing apik, ditrapake kanggo sawetara suhu sing akeh, lan nduweni kemampuan ngasilake minyak sing kuat ing kahanan dinamis.
Bahan: Polyurethane, Karet
|

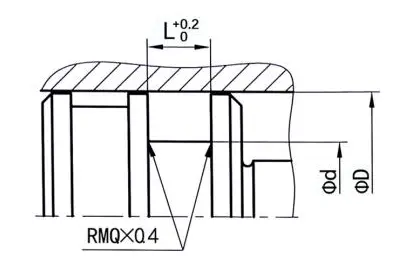

Conto segel alur |
Ing ngisor iki minangka dimensi aliran standar (bledug segel ukuran apa wae ing ukuran ukuran bisa diprodhuksi) |
||||||||
|
|
|
Φd |
Φd |
L |
c / s |
Gap Extrusi Extrusi maksimal |
|||
|
100bar |
250bar |
400Bar |
|||||||
|
5-24.9 |
Φd-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49.9 |
Φd-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74.9 |
Φd-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149.9 |
Φd-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299.9 |
Φd-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
Φd-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
Φd-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
> 750 |
Φd-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

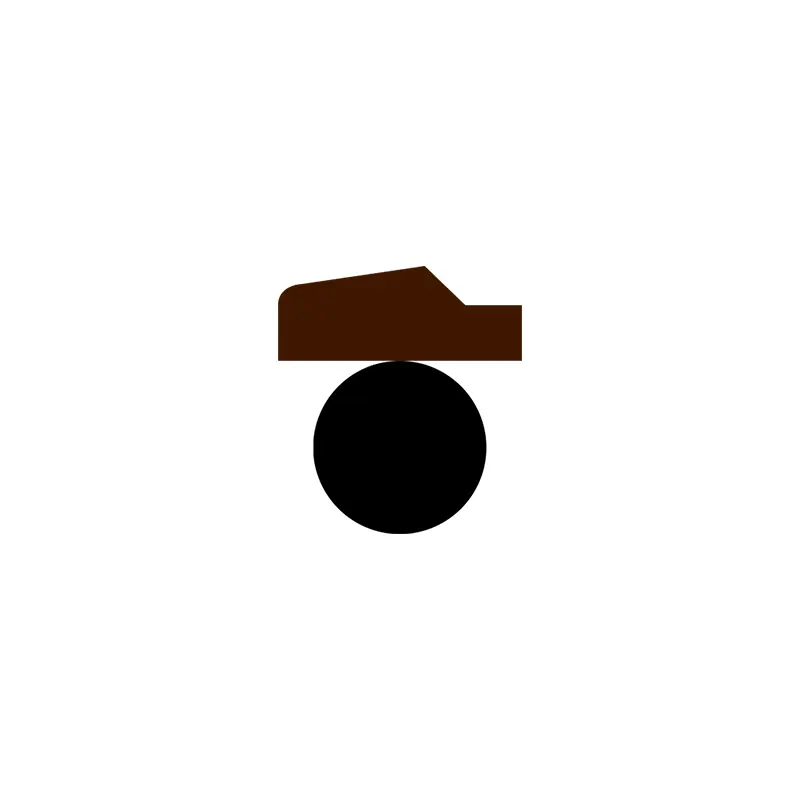

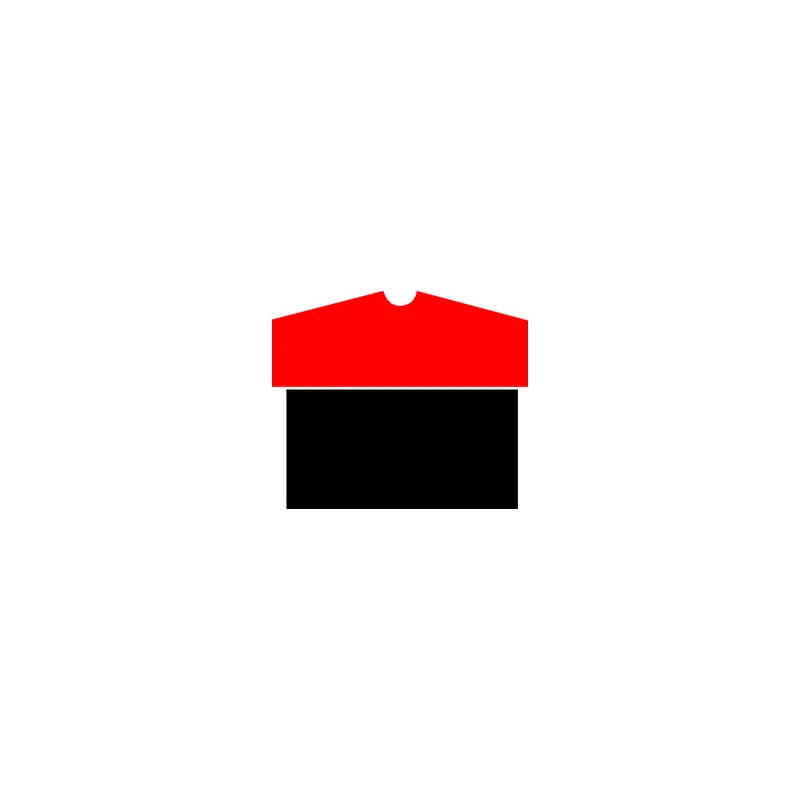

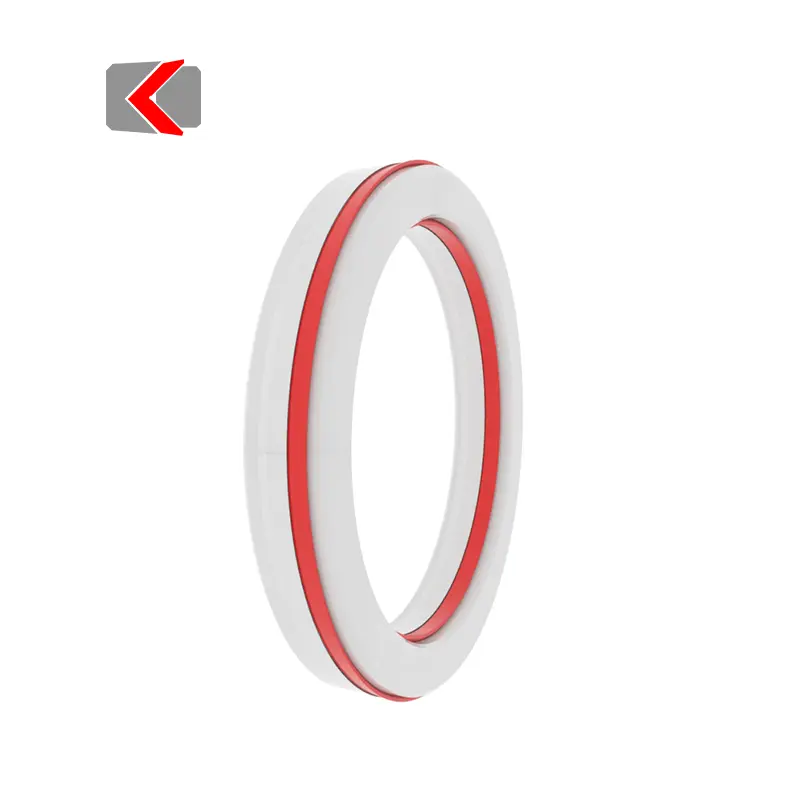

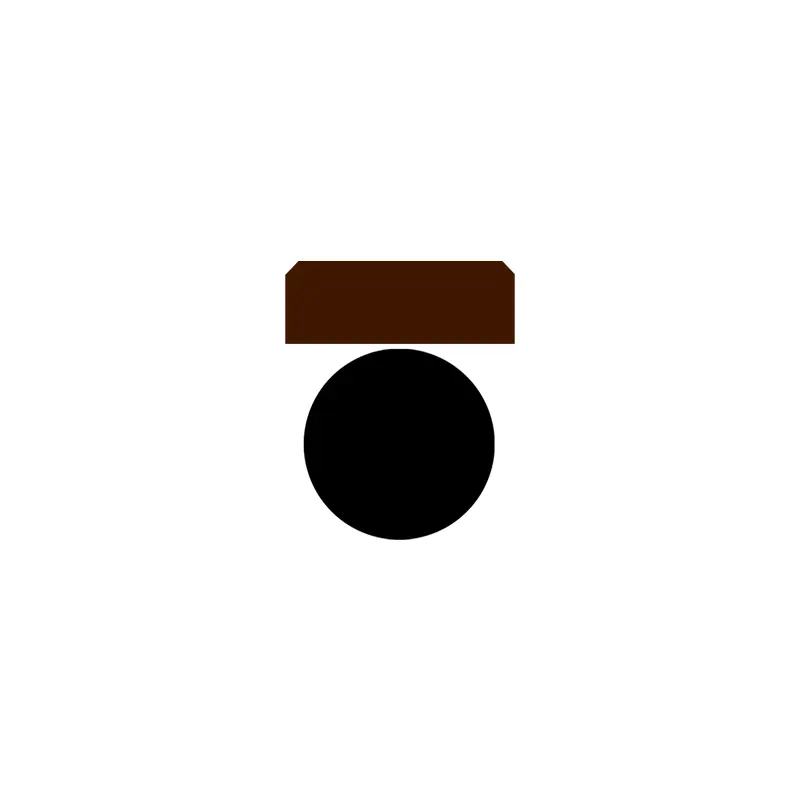

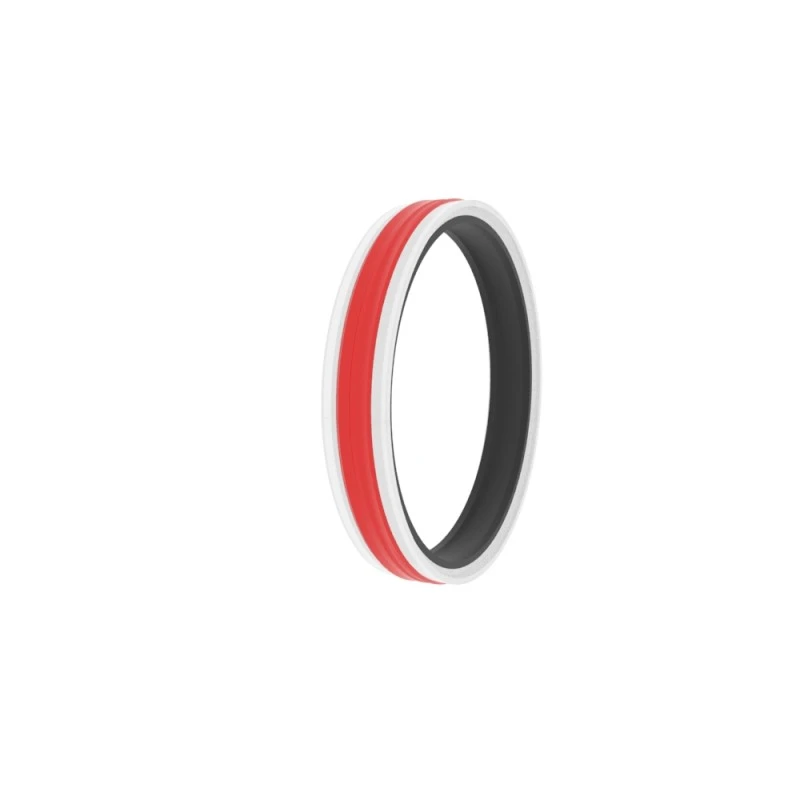

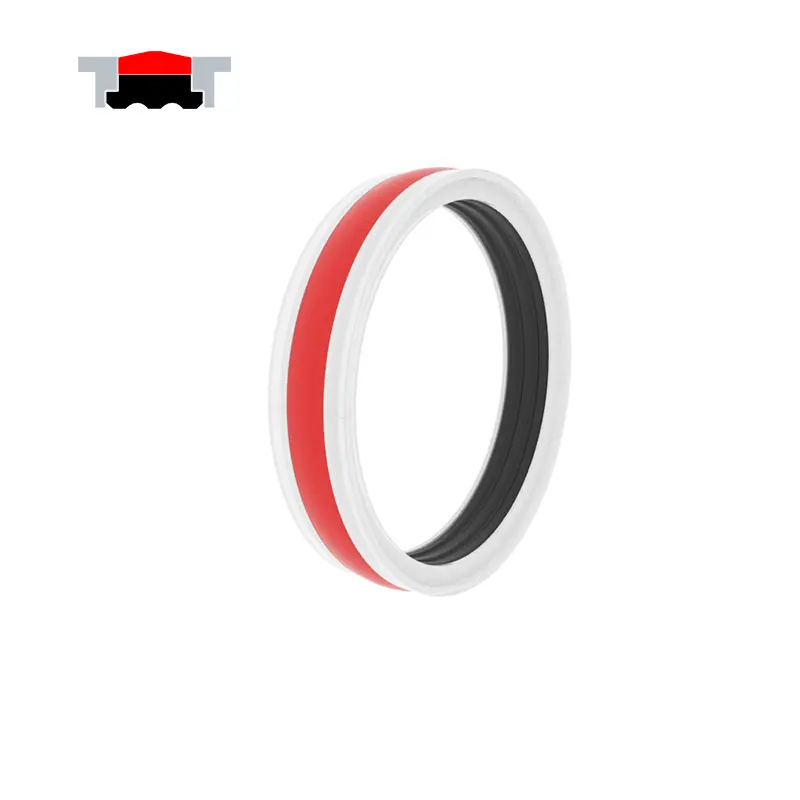

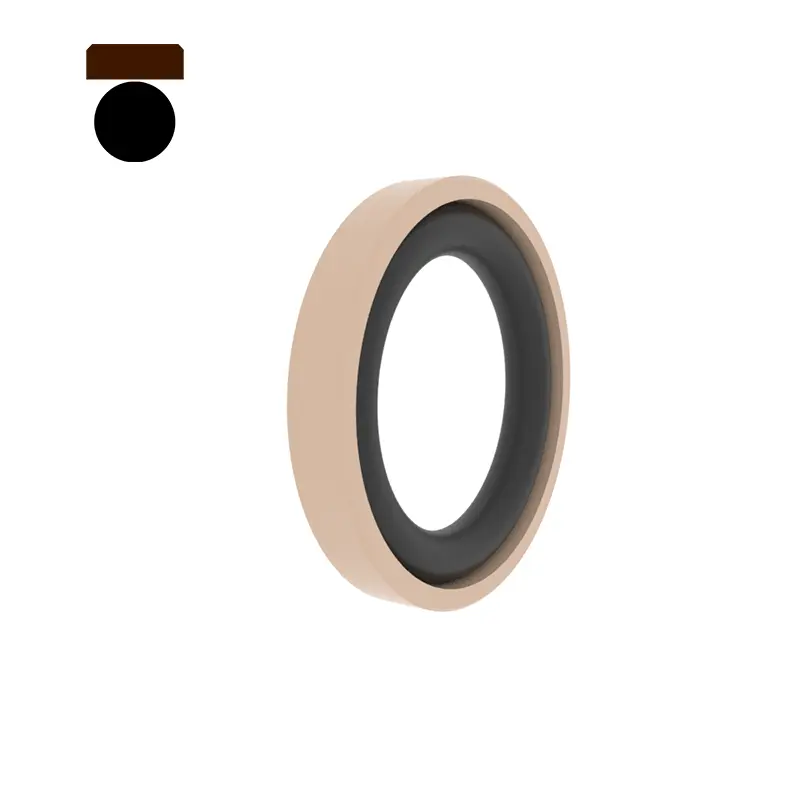

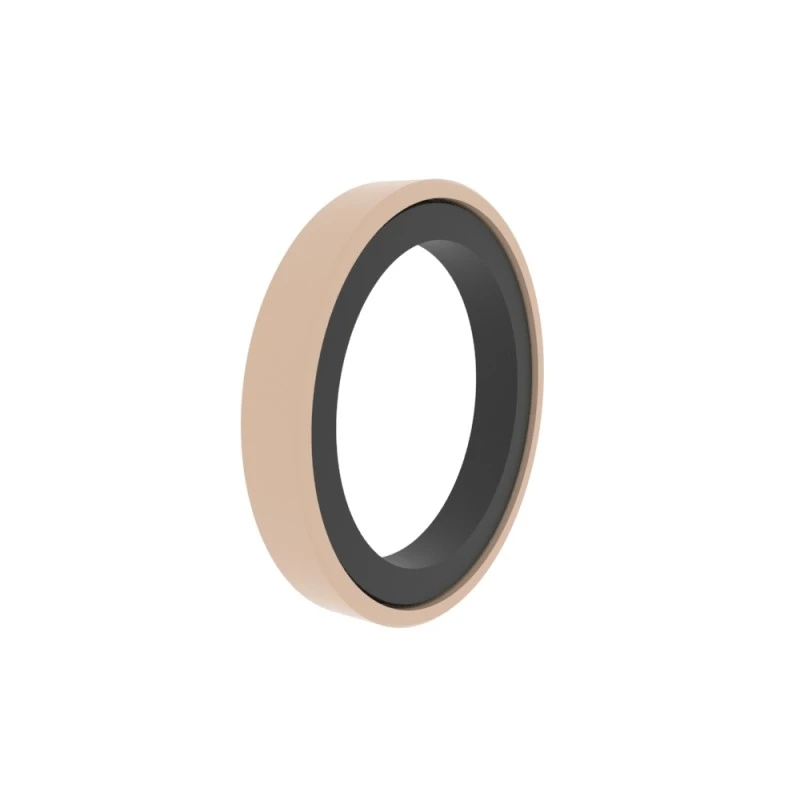

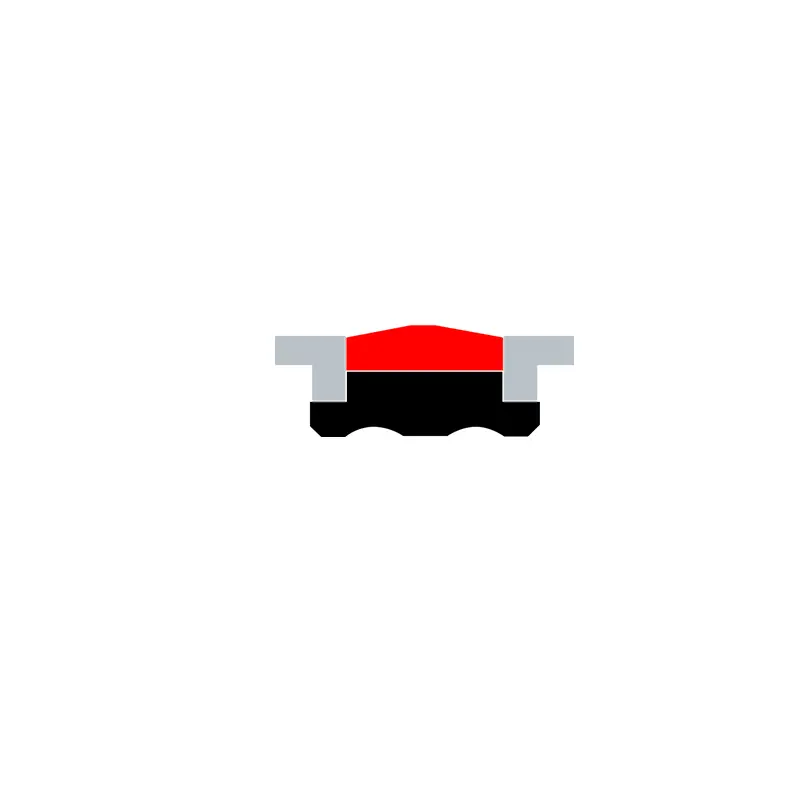

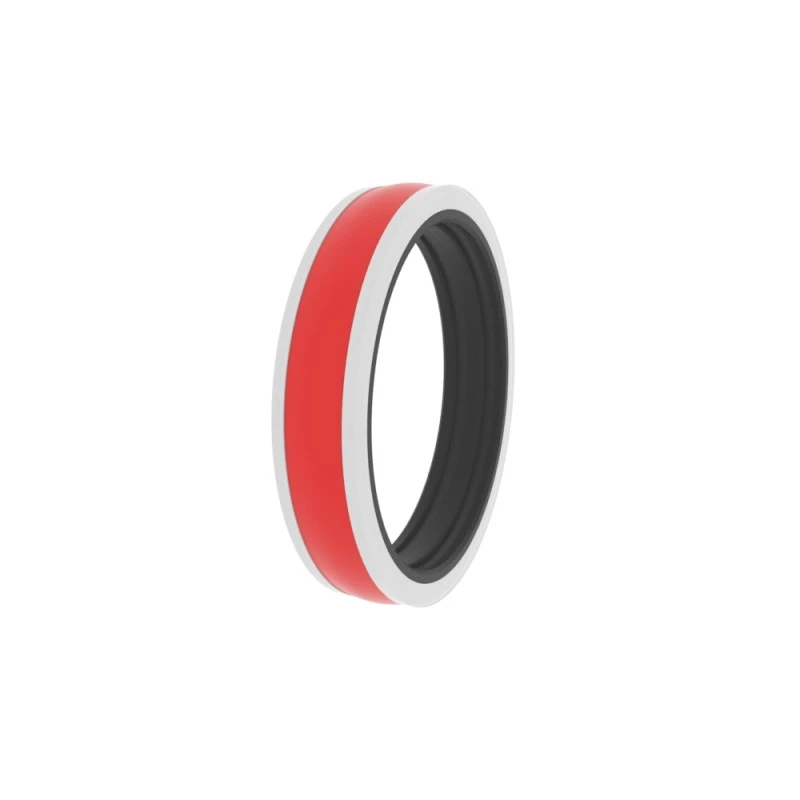

RCK108
Ukuran Pesenan
Φd ...... diameteripun njaba
Φd ...... diameteripun
L ...... amba alur
|
Lumahing rampung |
R tmax (μm) |
Ra (μm) |
|
Sliding permukaan karet / segel poliuretana Geser permukaan sing cocog karo PTFE |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Groove Bottom Sisih Groove |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Rasio Dhukungan TP |
50% -95% |
|
|
Toleransi |
|
|
Φd |
H10 |
|
Φd |
H9 |
Conto conto
Model: RCC108
Ukuran Groove: 100x84.5x6.3
Bahan: PTFE3 + NBR
Tipe Seal: RCC108, RCK125, RCCK140, RCK2I, RCK138
Aplikasi utama: silinder hidraulik standar lan mesin hidrolik mobile
Kaluwihan: gesekan rendah, ora ana tahan hidraulik, kinerja antraulik, kinerja anti-ekstrusi sing apik, konduktivitas termal, kanadwal termal stabil, kisaran suhu sing stabil.
Bahan: Tetrafluoroethylene + Karet Nitrile utawa Karet Fluorine, Karet Ultra-Highness + Karet Nitrile
|

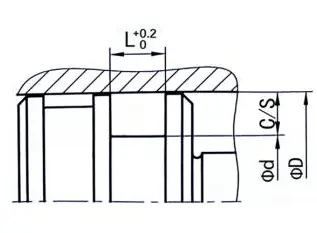

Conto segel alur |
Ing ngisor iki minangka dimensi aliran standar (bledug segel ukuran apa wae ing ukuran ukuran bisa diprodhuksi) |
||||||||
|
|
|
Φd |
Φd |
L |
c / s |
Gap Extrusi Extrusi maksimal |
|||
|
100bar |
250bar |
400Bar |
|||||||
|
8-14.9 |
Φd-4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39.9 |
Φd-7,5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79.9 |
Φd-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132.9 |
Φd-15.5 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329.9 |
Φd-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669.9 |
Φd-24.5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
Φd-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
> 1000 |
Φd-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

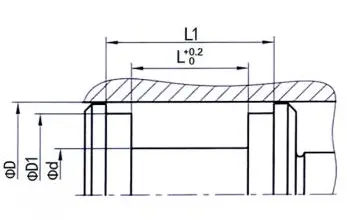

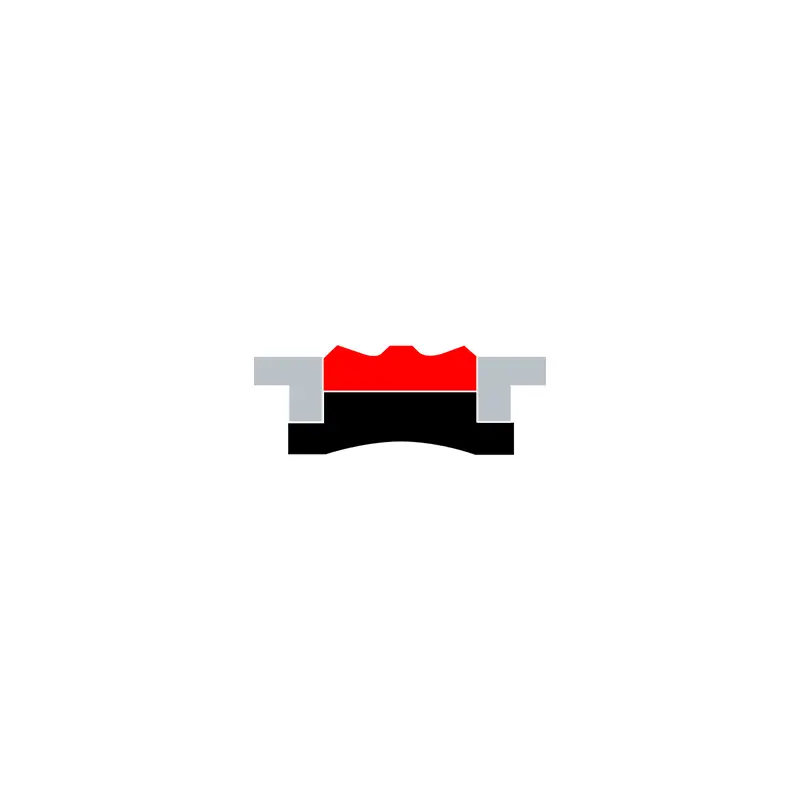

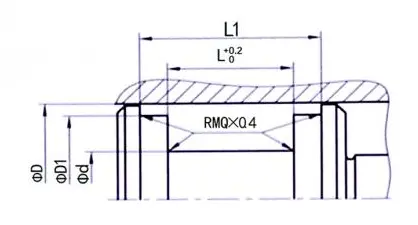

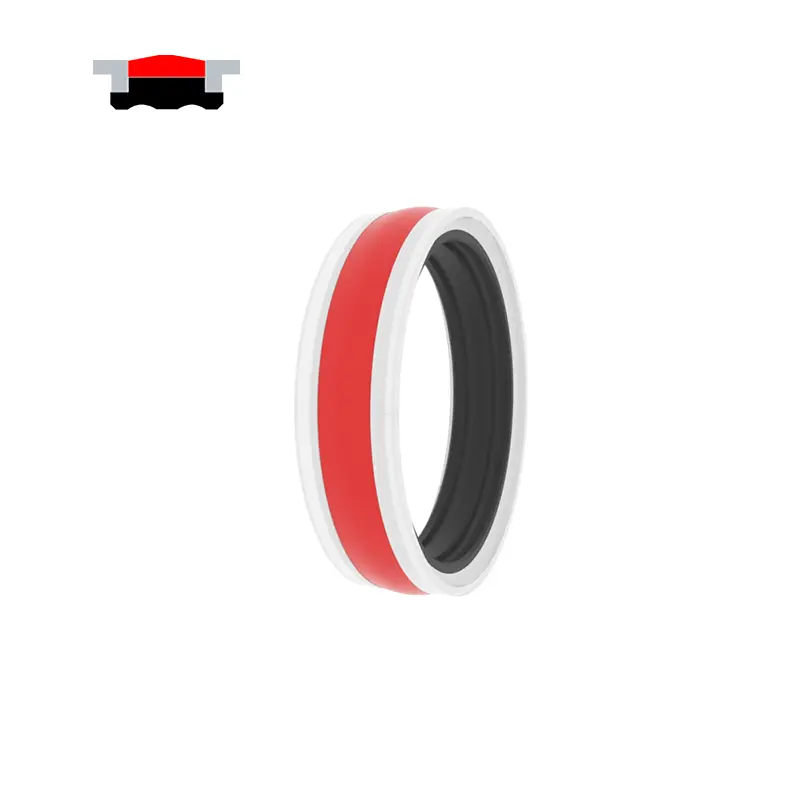

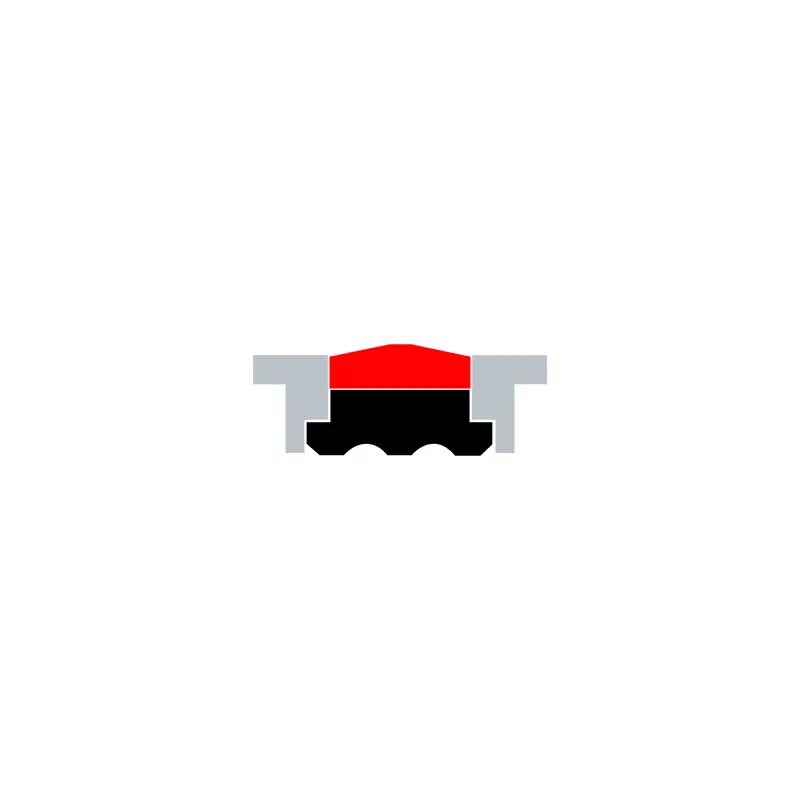

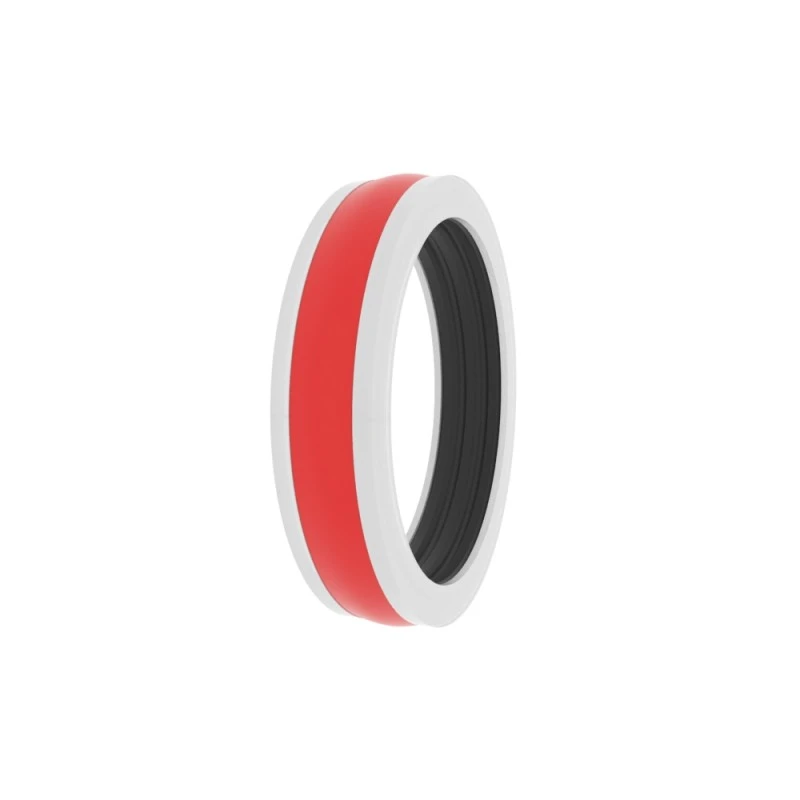

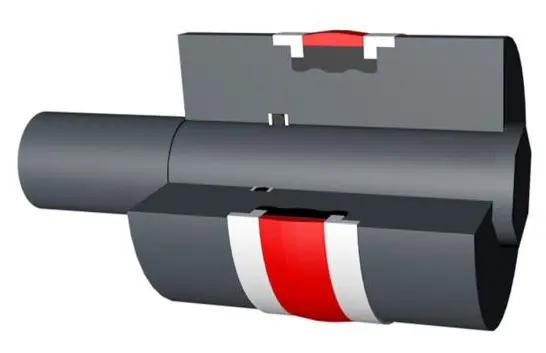

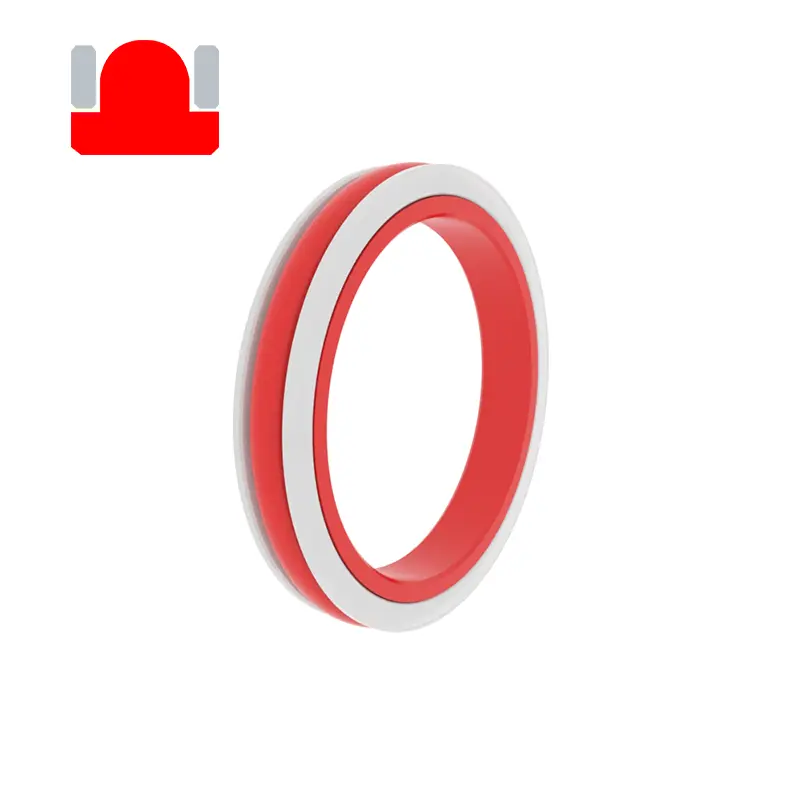

RCK109N
Ukuran Pesenan
Φd ...... diameteripun njaba
Φd ...... diameteripun
Φd1 ...... DIeter
L ...... amba alur
L1 ...... jembaré groofe
|
Lumahing rampung |
R tmax (μm) |
Ra (μm) |
|
Sliding permukaan karet / segel poliuretana Geser permukaan sing cocog karo PTFE |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Groove Bottom Sisih Groove |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Rasio Dhukungan TP |
50% -95% |
|
|
Toleransi |
|
|
Φd |
H10 |
|
Φd |
H9 |
Conto conto
Model: RCK109N
Ukuran Groove: 100x80x95x25 / 36
Bahan: RC-PU-H + NBR + Pom
Tipe segel: RCC109, RCCK117
Aplikasi utama: Mesin Konstruksi, Mesin Pertanian, Cranes, Silinder standar
Kaluwihan: Sealing statis lan dinamis sing apik banget, ora perlu cincin tuntunan tambahan, struktur anti-distorsi, cocog kanggo kahanan kerja kanthi owah-owahan tekanan kanthi cepet.
Bahan: poliuretana, karet, polyurethane, tetrafluoroethylene
|
Conto segel alur |
Ing ngisor iki minangka dimensi aliran standar (bledug segel ukuran apa wae ing ukuran ukuran bisa diprodhuksi) |
||||||
|
|
|
Φd |
Φd |
FD1 |
L |
L1 |
|
|
20-44.9 |
Φd-10 |
Φd-3 |
12.5 |
20.5 |
|||
|
50-79.9 |
Φd-15 |
Φd-4 |
20 |
28 |
|||
|
80-144.9 |
Φd-20 |
Φd-5 |
25 |
36 |
|||
|
150-399.9 |
Φd-25 |
Φd-6 |
32 |
46 |
|||
|
400-750 |
Φd-30 |
Φd-8 |
36 |
50 |
|||
|
> 750 |
Φd-40 |
Φd-8 |
40 |
54 |
|||

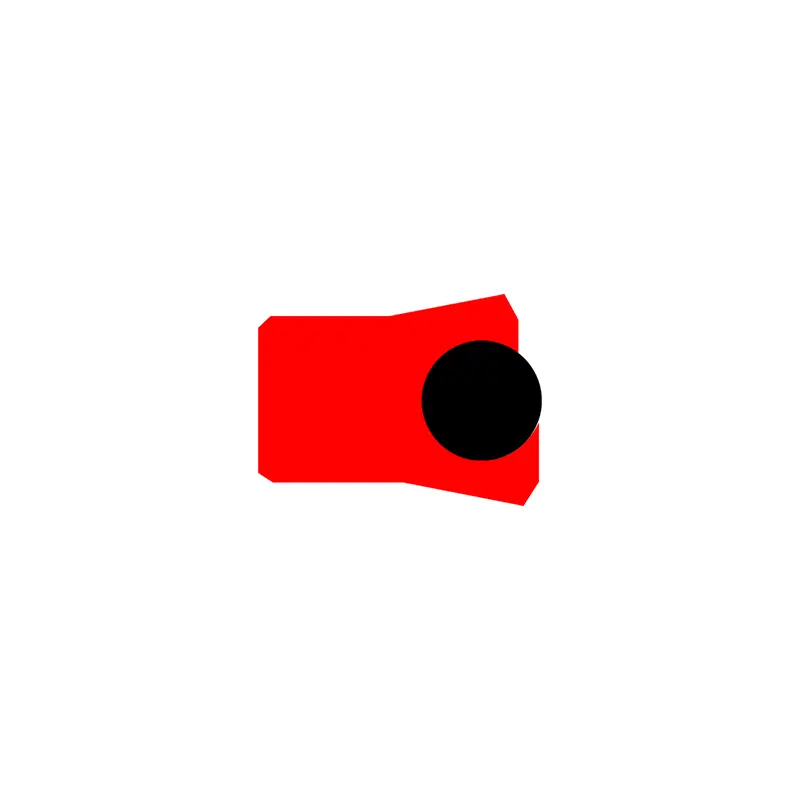

RCK119
Ukuran Pesenan
Φd ...... diameteripun njaba
Φd ...... diameteripun
L ...... amba alur
|
Lumahing rampung |
R tmax (μm) |
Ra (μm) |
|
Sliding permukaan karet / segel poliuretana Geser permukaan sing cocog karo PTFE |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Groove Bottom Sisih Groove |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Rasio Dhukungan TP |
50% -95% |
|
|
Toleransi |
|
|
Φd |
H10 |
|
Φd |
H9 |
Conto conto
Model: RCCK119
Ukuran Groove: 100x90.6x7.1
Bahan: PTFE4 + V
Tipe segel: rck119
Aplikasi utama: industri kimia, silinder cepet lan mesin posisi, industri panganan, industri farmasi, akumulators.
Keuntungan: Tahan suhu sing dhuwur lan macem-macem media kimia, koefisi gesekan rendah, ora ana creep garing, nilai gesekan sing apik lan nilai gesekan sing kurang.
Bahan: Ptfe + Leaf Spring
|

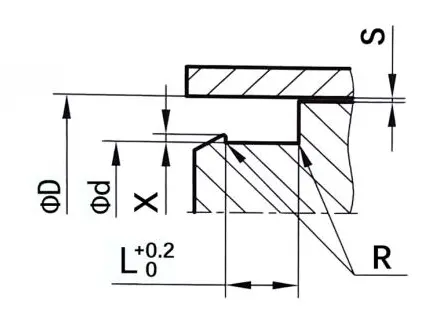

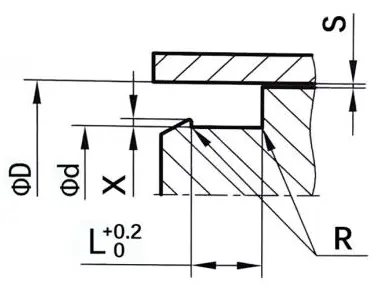

Conto segel alur |
Ing ngisor iki minangka dimensi aliran standar (bledug segel ukuran apa wae ing ukuran ukuran bisa diprodhuksi) |
|||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Pinunjul pinus pinunjul maksimal |
|||
|
100bar |
250bar |
400Bar |
||||||||
|
14-24.9 |
D-4,5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45.9 |
D-6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
D-9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
D-12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
> 1000 |
D-19.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
