Segel Seal Seal

Minangka supplier solusi sealing profesional, seri Seri Debu Seal sing diuripake dening Ruichen Seals lan fungsi target, kanthi nyurung bledug, tahan tekanan lan adaptasi tekanan.

Ing babagan desain teknis, produk Seal Seal Seal Series seri pusat ing keluwesan. Ana segel umum (kayata rcca101 / 104/105) sing dipasang karo diameter njaba sing extruded, sing kompatibel karo alur khusus ISO 6195-: Ana uga model sing terpadu anti-extrusion (kayata RCA103 / 106), sing nambah stabilitas struktural kanthi jumlah dinamis liwat desain dinamis (ISO 6195-B). Kanggo kahanan kerja khusus, RCA107 ndhukung 30 instalasi Groove sing kalebu lan kompatibel karo peralatan imperial lan metrik, nalika RCA108 nggawe proses pangopènan silinder, kanthi signifikan nyuda biaya transformasi.

Ing babagan Ngalahake Optimization Kinerja, kita nambah linuwih liwat struktur inovatif: Desain kerugian alur minyak RCA101 nyedhiyakake reflux minyak lan nyuda klumpukan polutan; struktur lip utawa bantu dobel (RCA109 / 111/112, lsp) digabung karo segel gabungan tetrafluoroethylene kanggo nggayuh bledug utawa alangan minyak dual; Lan desain komposit PTFE (polytetrafluoroethylene) lan o-ring (RCA115 ~ 119) Ngimbangi distribusi tekanan, cocog kanggo lingkungan kimia, lan tahan kanggo lingkungan sing resik kayata semikonduktor, panganan lan obat. Kanggo kahanan sing kuat, RCA213 digunakake ing kombinasi karo seri DA, kanthi nggunakake bahan-bahan sing dhuwur kanggo nyingkirake polutan lengket kayata lumpur lan tar, lan nglindhungi segel internal saka erosi.

Ing babagan aplikasi, Seri RCA diadomake menyang mesin teknik, peralatan pertambangan, sistem hydroulik lan pneumatik, lan kolom industri rosa. Contone, rca111 / 211 bisa tahan tekanan dhuwur 1.6Mpa, nyedhiyakake perlindungan kaping pindho kanggo silinder hidrolik; RCA115 ~ 119 wis dadi pilihan pertama kanggo nyegah peralatan presisi amarga ora duwe gesekan sing ora creeping lan kurang; RCA108 nyedhiyakake solusi cepet kanggo pangopènan peralatan lawas tanpa kudu ngowahi alur. Ing babagan materi, kita negesake menehi penting kanggo perlindungan lingkungan lan kinerja. Teknologi modifikasi PTFE mbutuhake loro lubrication lan nyandhang resistensi. O-ring elastomer (kayata NBR) mesthekake stabilitas. Sawetara model (kayata rca119) nggunakake formula gratis silikon kanggo nyukupi syarat-syarat bengkel sing resik. Wis pirang-pirang taun, segel Ruichen mesthi tujuane "adaptasi sing tepat lan perlindungan jangka panjang". Liwat seri RCA, mbantu para pelanggan ngrampungake tantangan kayata intrusi bledug, bocor minyak, kanthi jumlah kasar sing bisa dipercaya kanggo peralatan sing efisien kanggo peralatan sing wis dipercaya.

Fitur lan Aplikasi Produk:

Aplikasi utama: Dustroof standar kanggo silinder minyak

Keuntungan: Segel Nguripake Seal Gampang diinstal, kanthi anti gesekan sing apik banget lan efek dustroof. Dheweke ora bakal pindhah ing arah sing beda-beda ing rongga, lan ora bakal mbukak tekanan ing antarane cincin segel lan dering bledug.

Bahan: Polyurethane, Karet

Wilayah aplikasi khusus:

Dustrooff (RCA101 ~ 105/113 / 114): digunakake ing mesin teknik lan peralatan otomatis kanggo nolak intrusi bledug.

Skenario abot lan pangopènan (RCA103 / 106/10 / 108): Dhukungan Skeleton lan desain Ndandani Flang cocog kanggo skenario sing dhuwur banget kayata pertambangan mesin lan transformasi silinder lawas.

Lingkungan sing tliti lan atos (RCA115 ~ 119): Semikonduktor, panganan lan obat lan industri liyane, nyukupi syarat-syarat ora ana gesekan lan resistensi karat.

Kompatibilitas multi-standar ndhukung peralatan Inggris, lan seri RCA kanthi lengkap dadi 2195 standar grooves kanggo nggawe proses pilihan.

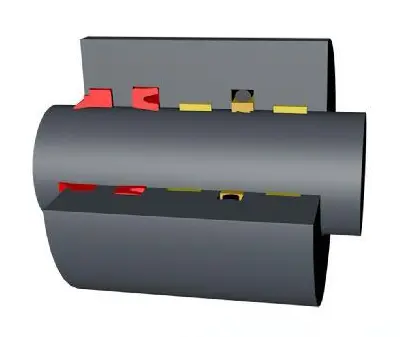

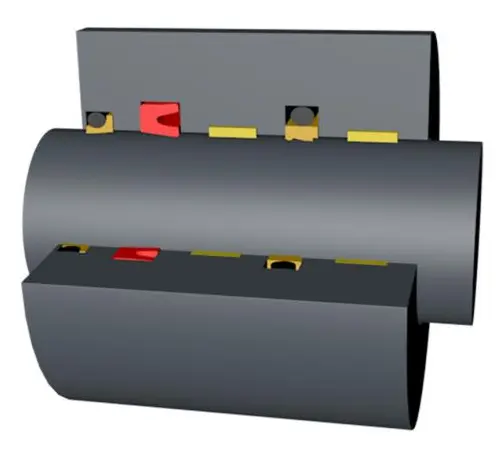

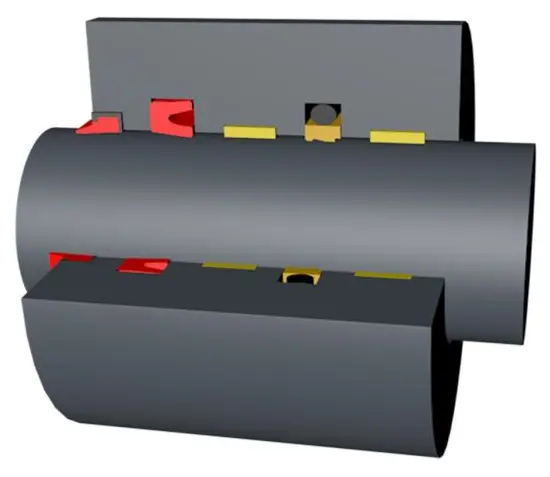

Aplikasi & Desain silinder

Industri abot: Contone industri: alat mesin abot (mesin lali, mesin lsp), lan sapiturute)

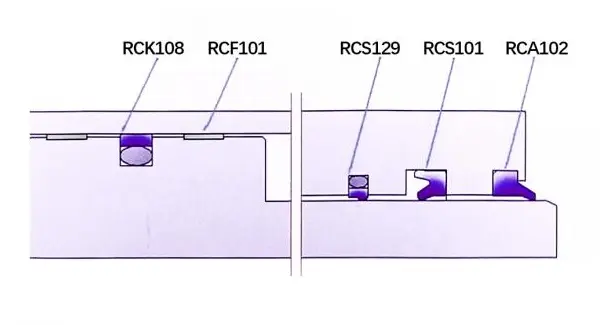

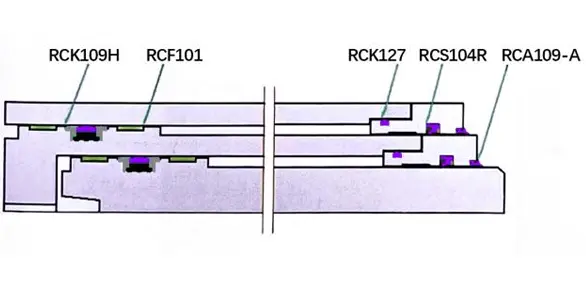

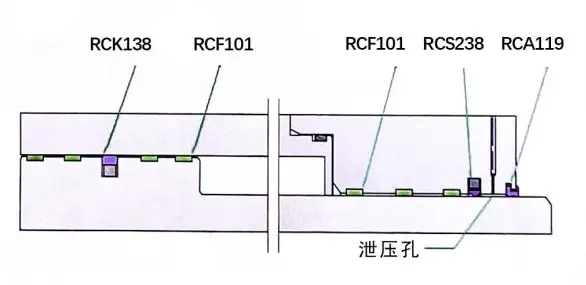

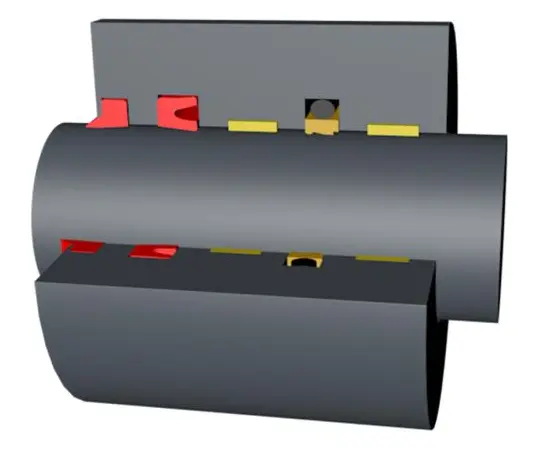

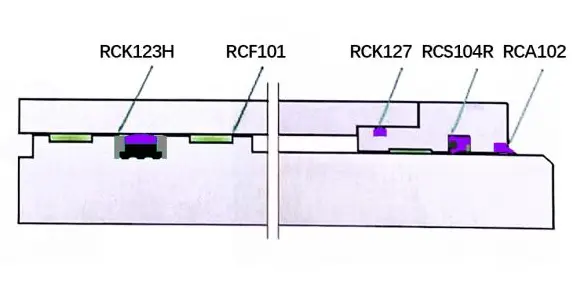

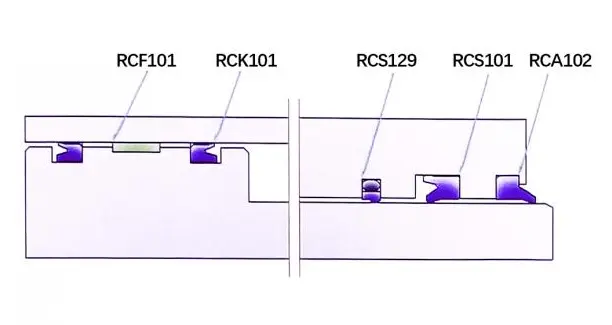

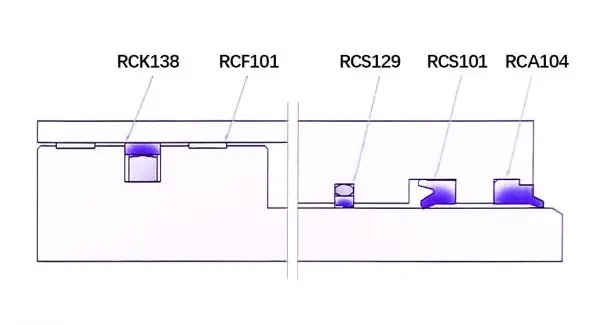

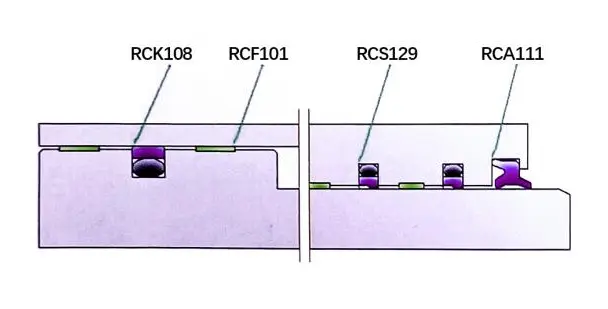

Desain Sealing Disaranake:

Mesin Banget Banget

Metallurgy AGC

Silut Hidrolik Dhukungan Hidrolik

Pengawal Pengawal Hidrolik

Crane ngangkat silinder

Crane Silinder Luffing

Industri medium: Tuladha industri: peralatan lifting, mesin pertanian, alat transportasi entheng, ngangkat platform, alat mesin, mesin pemberian, lsp), truk sampah

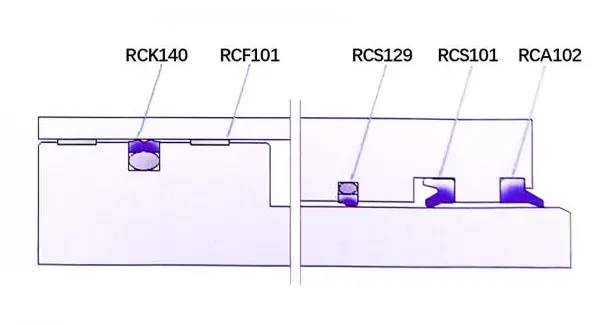

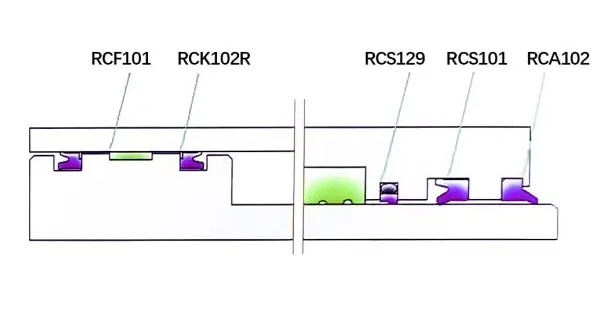

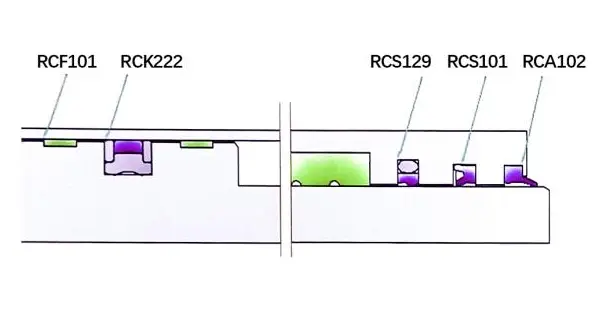

Desain Sealing Disaranake:

Mesin mlengkung

Dump Truck Piranti

Mesin Pertanian

Platform Angkat

Industri cahya: Tuladha industri: Piranti mesin, forklift, mesin cetakan injeksi, mesin pertanian, baters

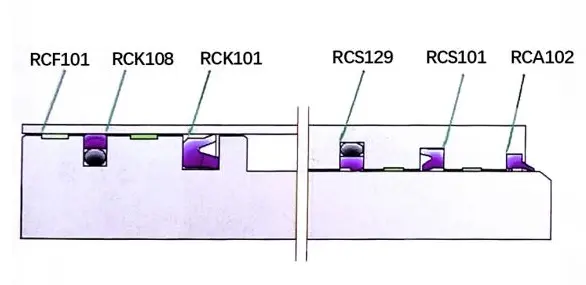

Desain Sealing Disaranake:

Forklift cilik

Mesin cetakan injeksi

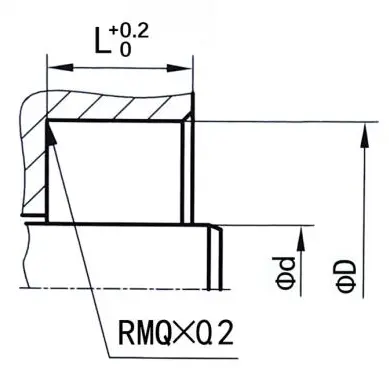

Bledug segel alur

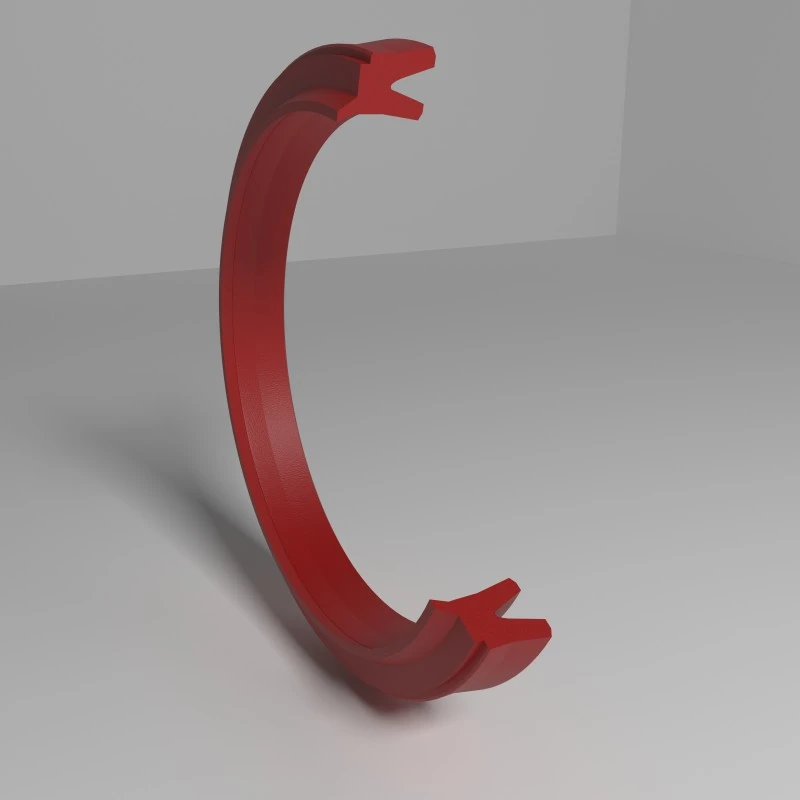

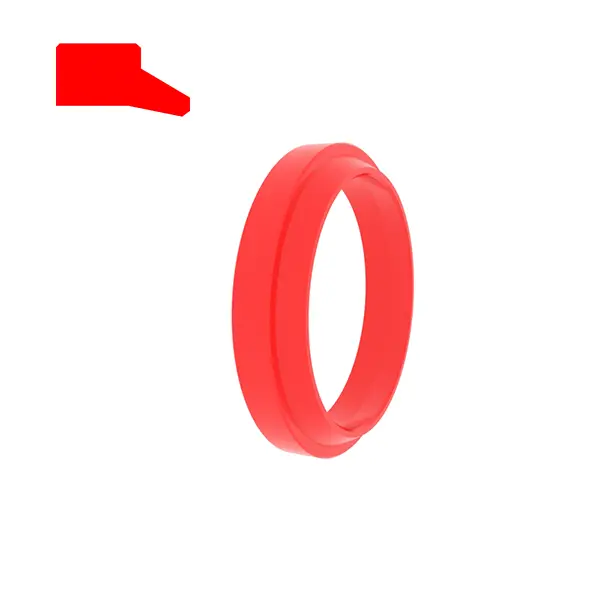

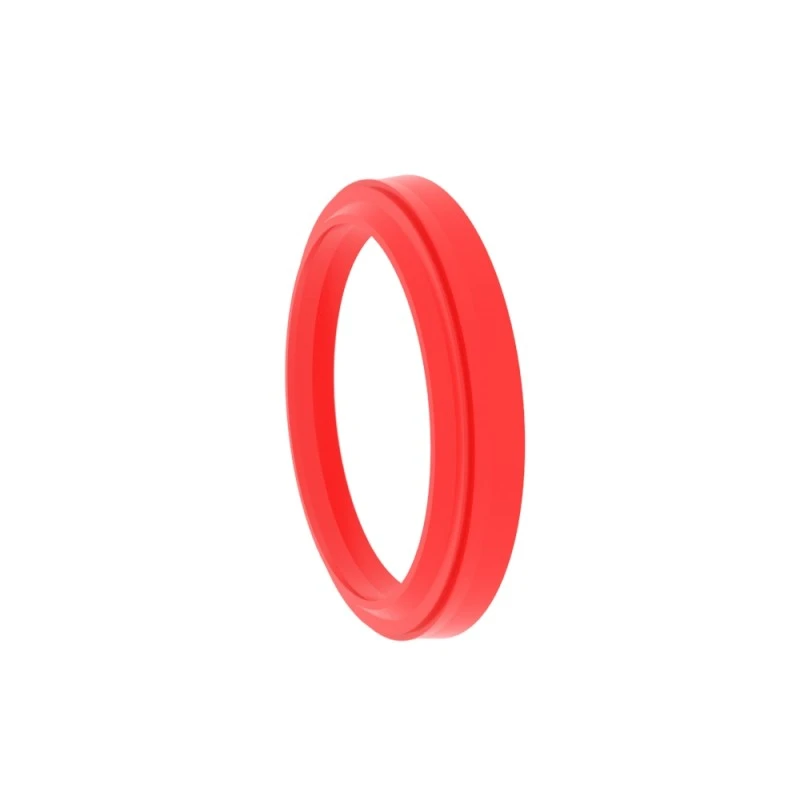

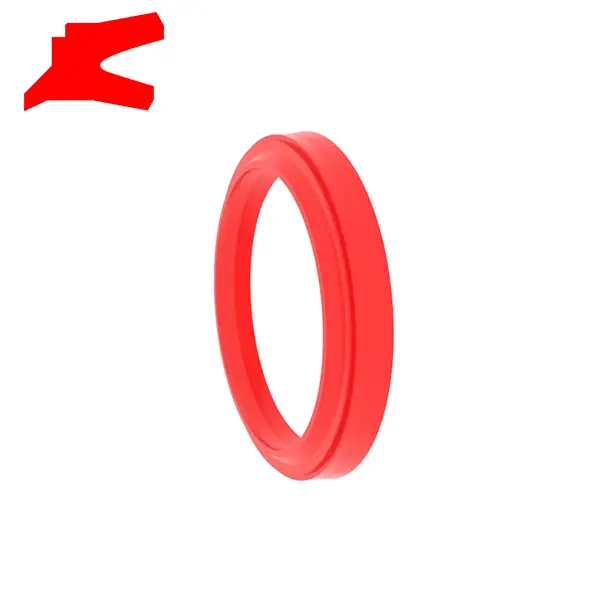

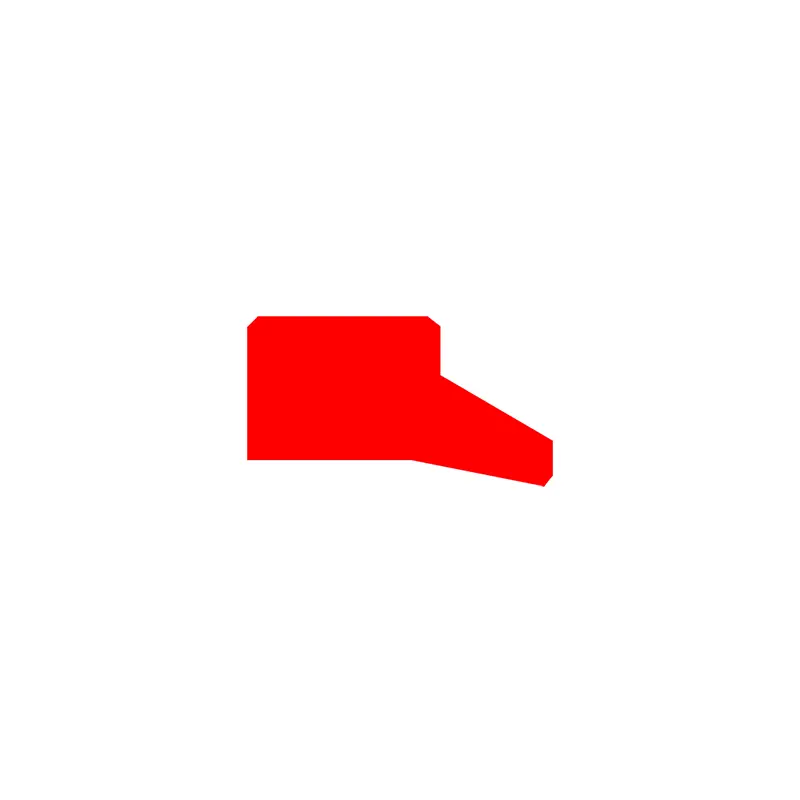

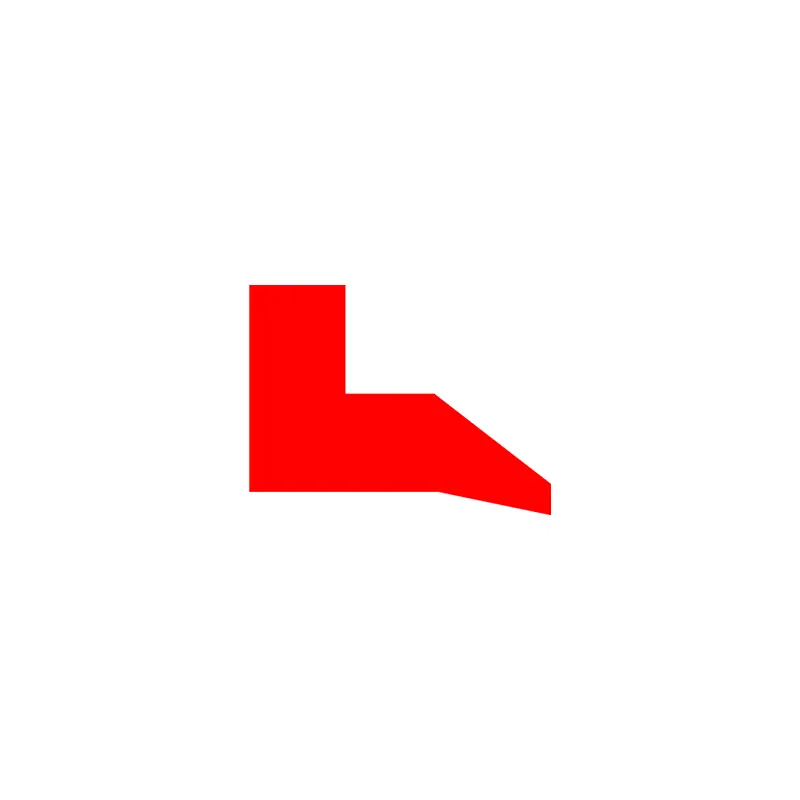

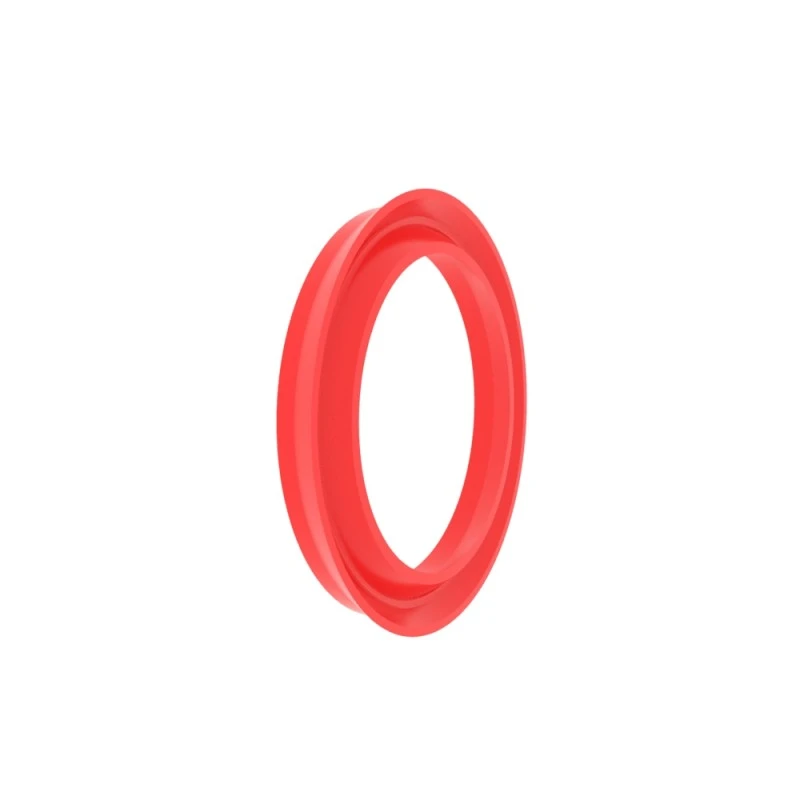

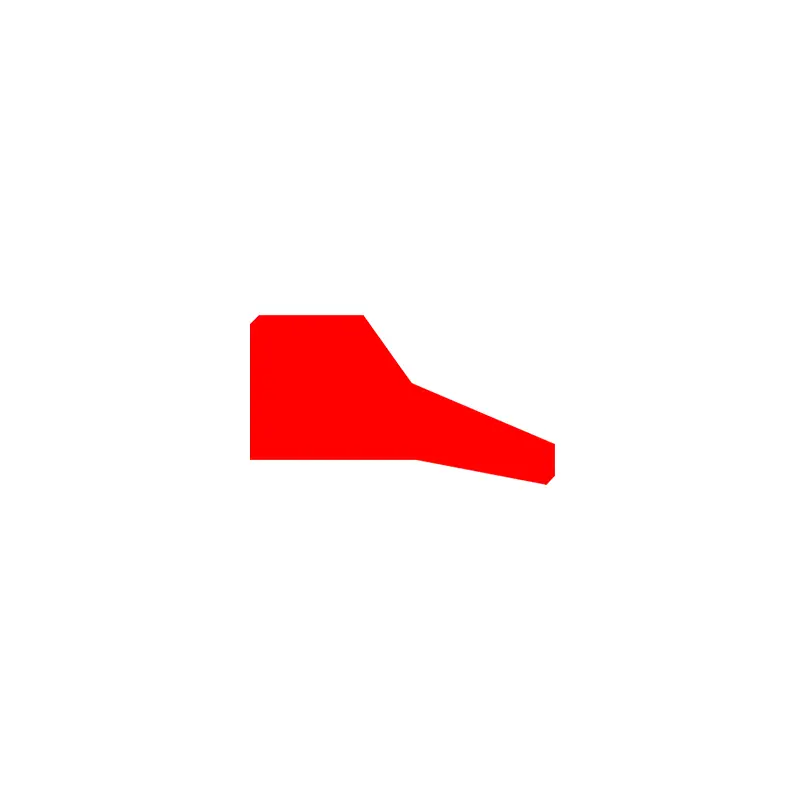

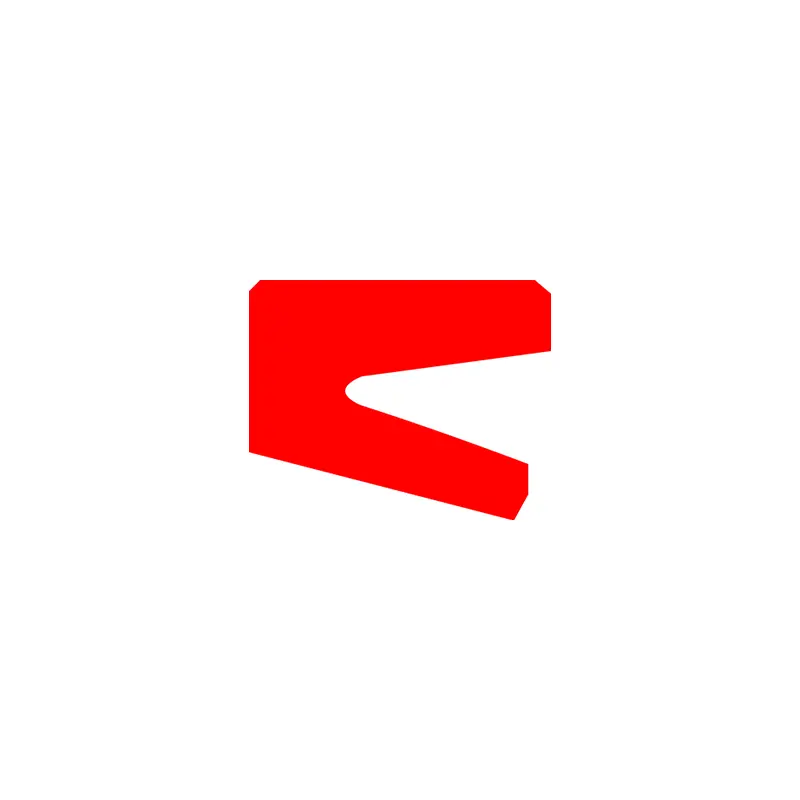

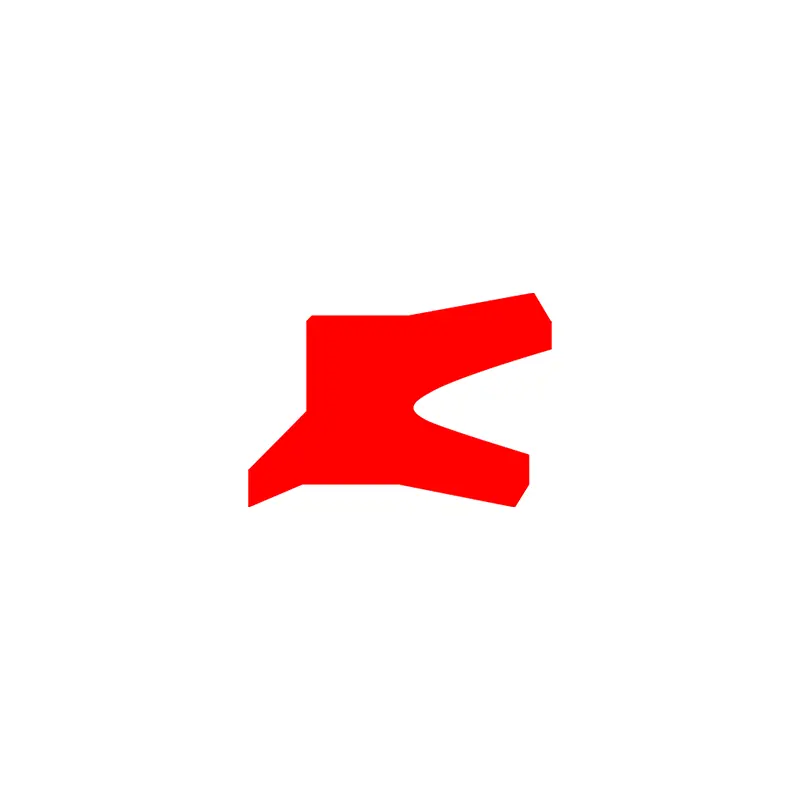

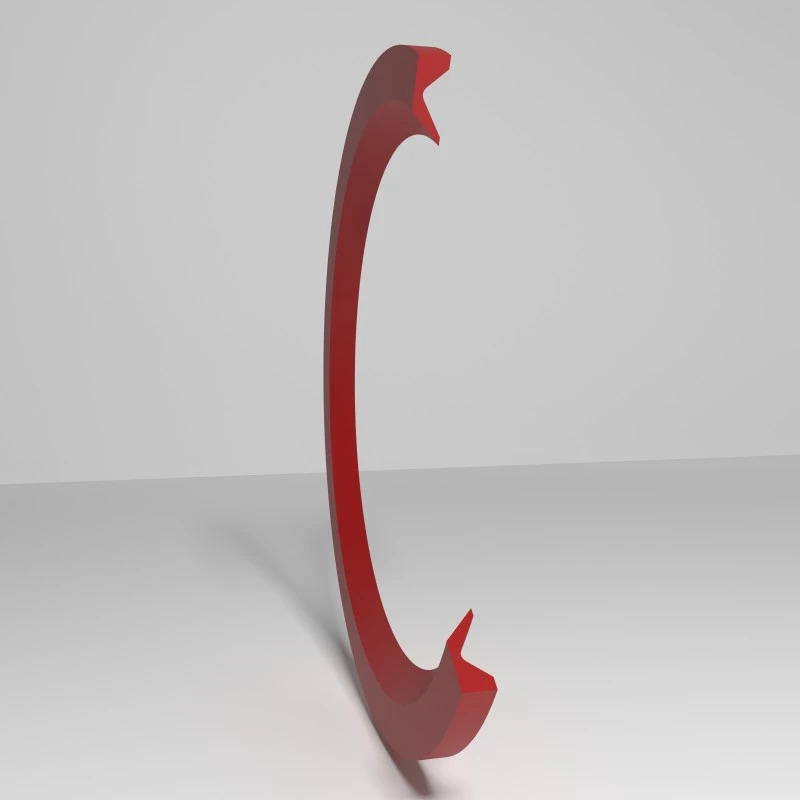

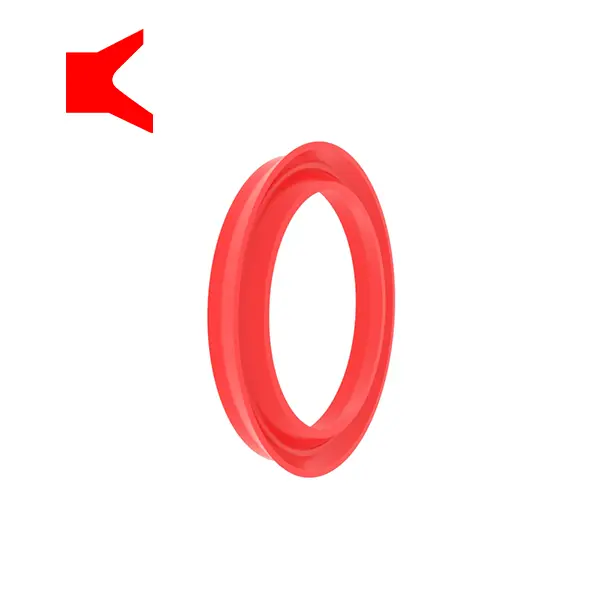

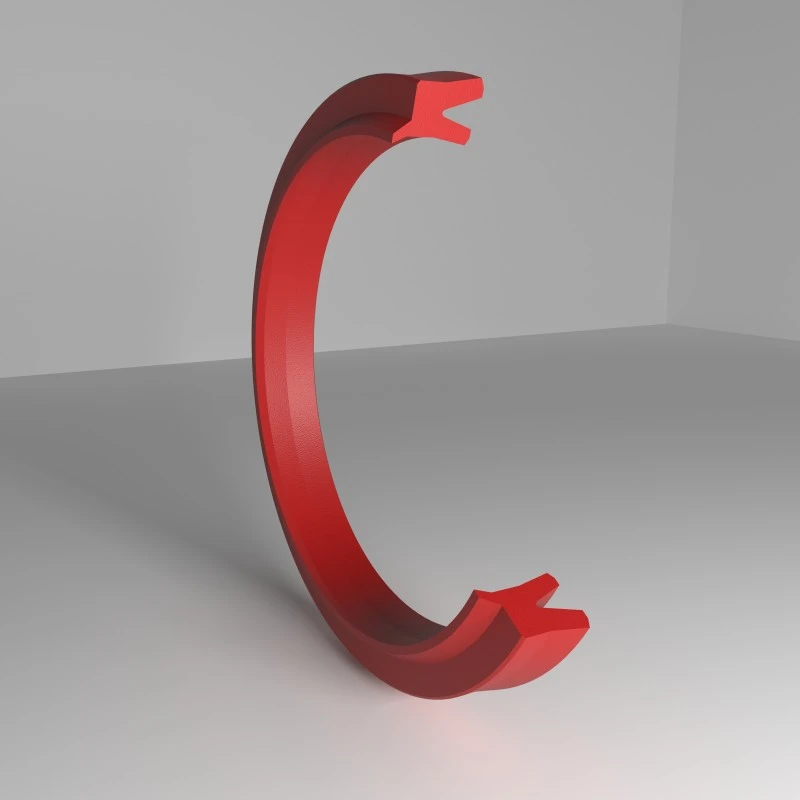

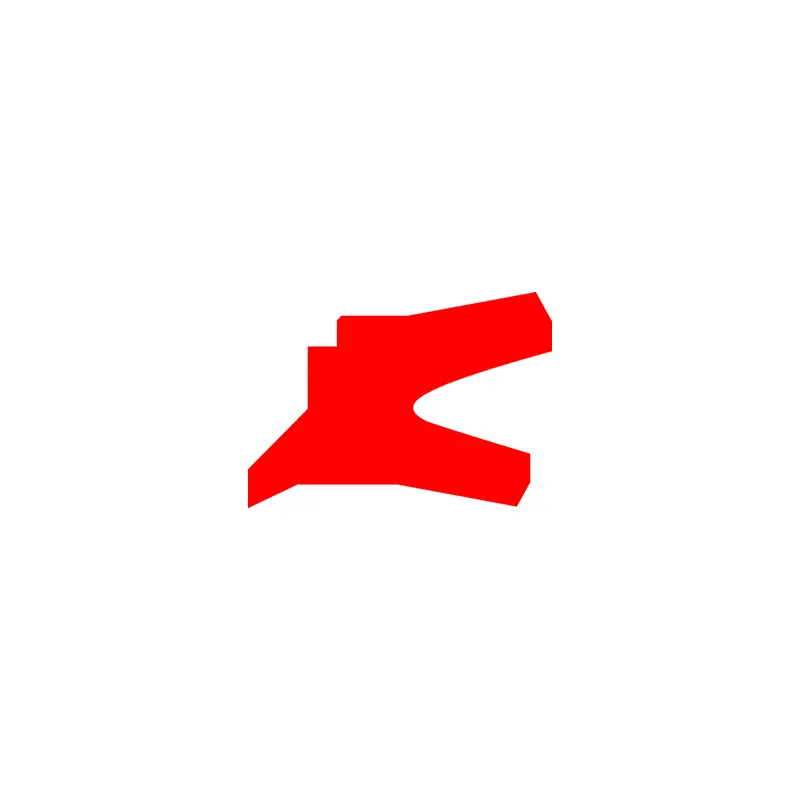

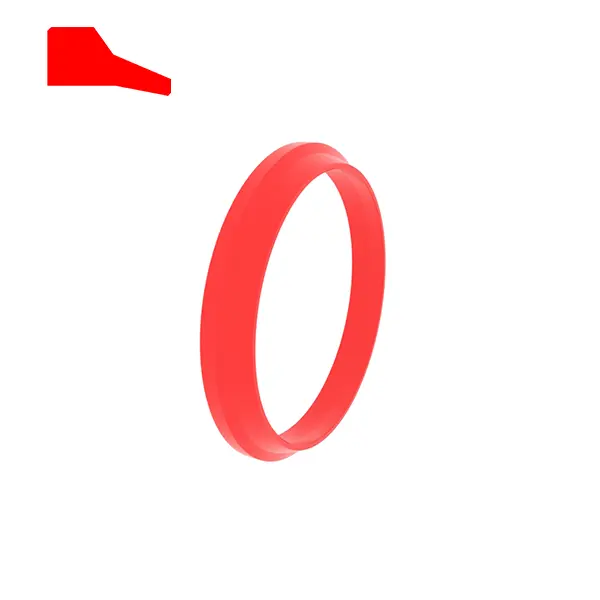

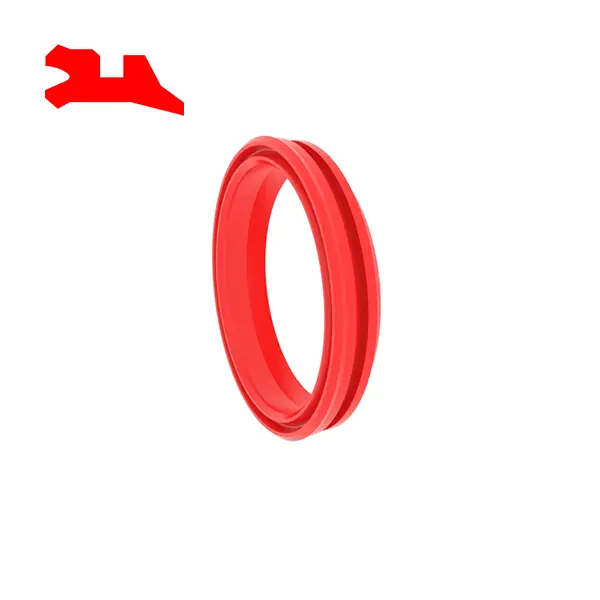

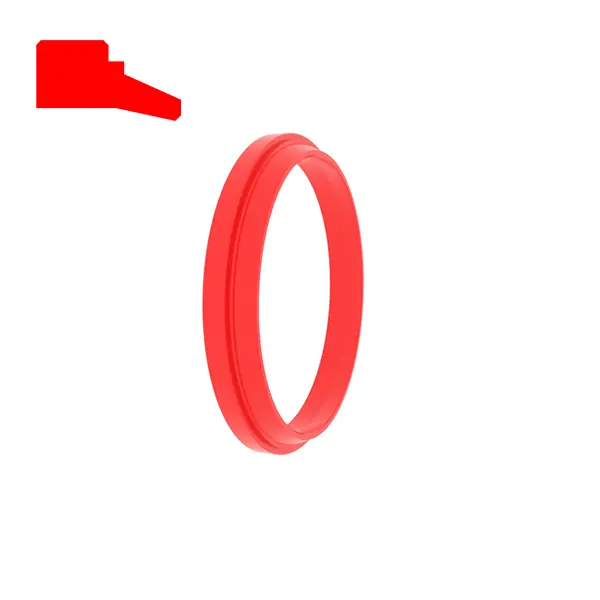

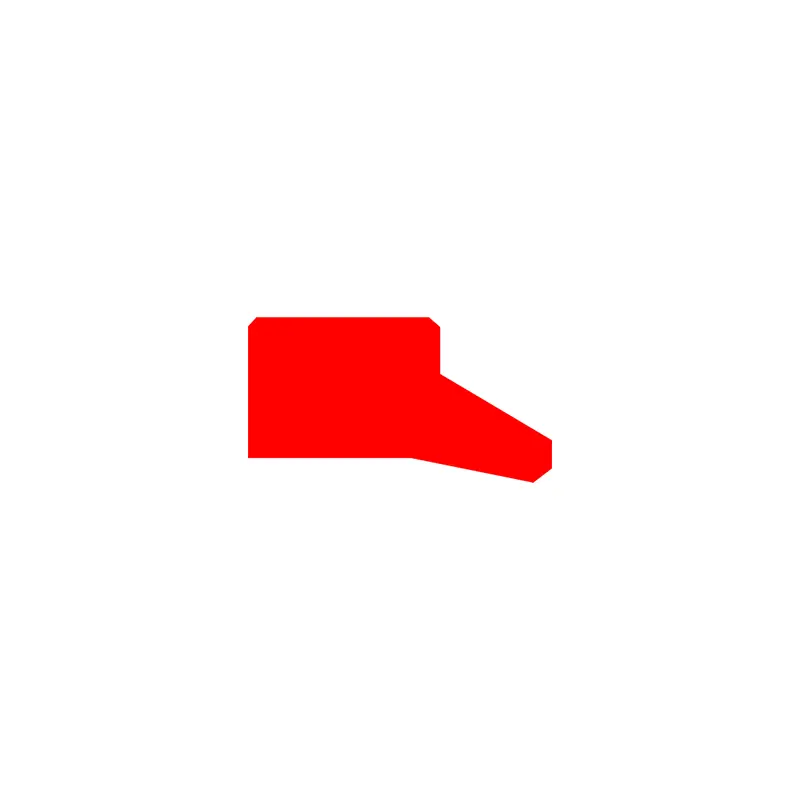

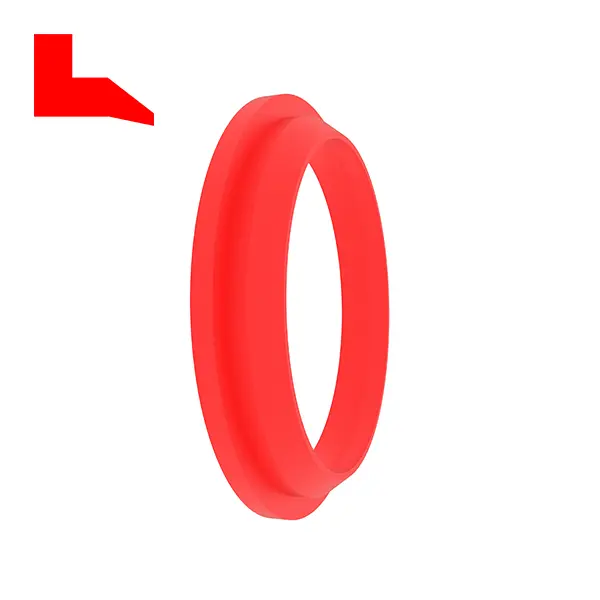

Rca101
Ukuran Pesenan
Φd ...... diameteripun njaba
Φd ...... diameteripun
L ...... amba alur
H ...... total total segel bledug

Conto conto

Model: RCA101

Ukuran Groove: 100x108X4 / 7

Bahan: RC-PU-H

Tipe segel: rca101, rcca104
Aplikasi utama: Perlindungan Debu standar kanggo silinder minyak
Keuntungan: Instalasi prasaja, efek anti-gesekan sing apik banget, ora ana kaluputan ing rongga, ora mbukak tekanan ing antarane cincin sealing lan cincin bledug.
Bahan: Polyurethane, Karet

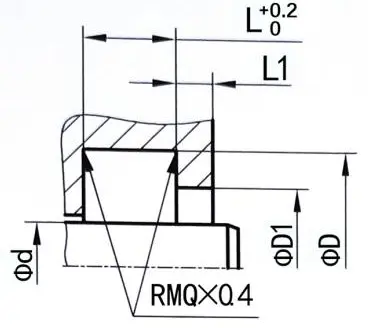

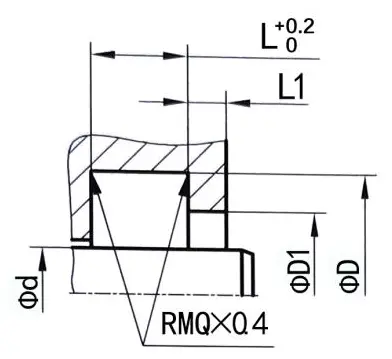

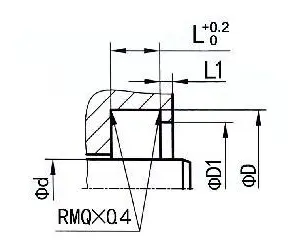

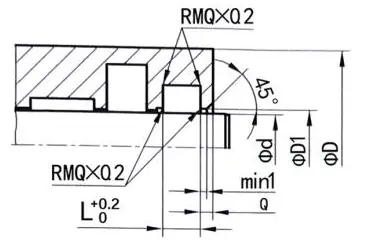

Conto segel alur	Ing ngisor iki minangka dimensi aliran standar (bledug segel ukuran apa wae ing ukuran ukuran bisa diprodhuksi)
	Rca101	Φd	Φd	FD1	L	L1	H
		6-100	Φd + 8	Φd + 6	4	1	7
	Rca104	100.1-149.9	Φd + 12	Φd + 9	5.5	1.5	10
		≥150	Φd + 15	Φd11	6.5	2	13

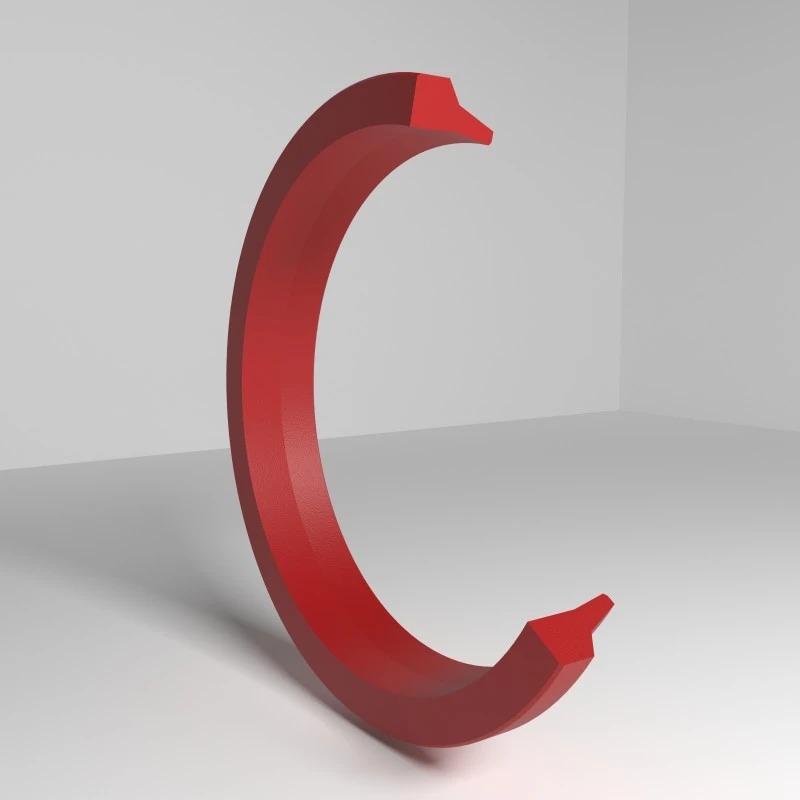

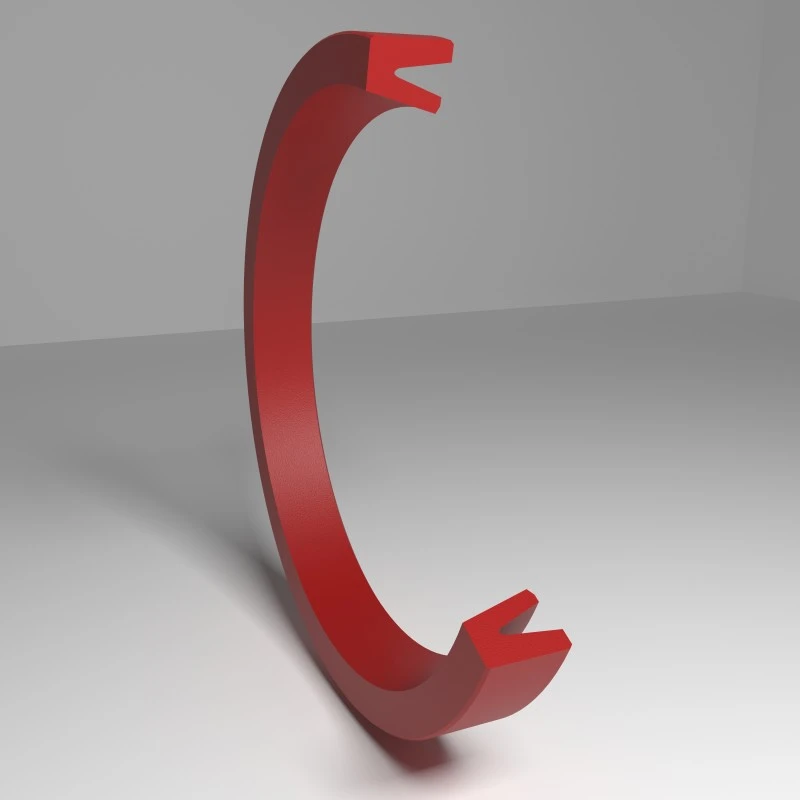

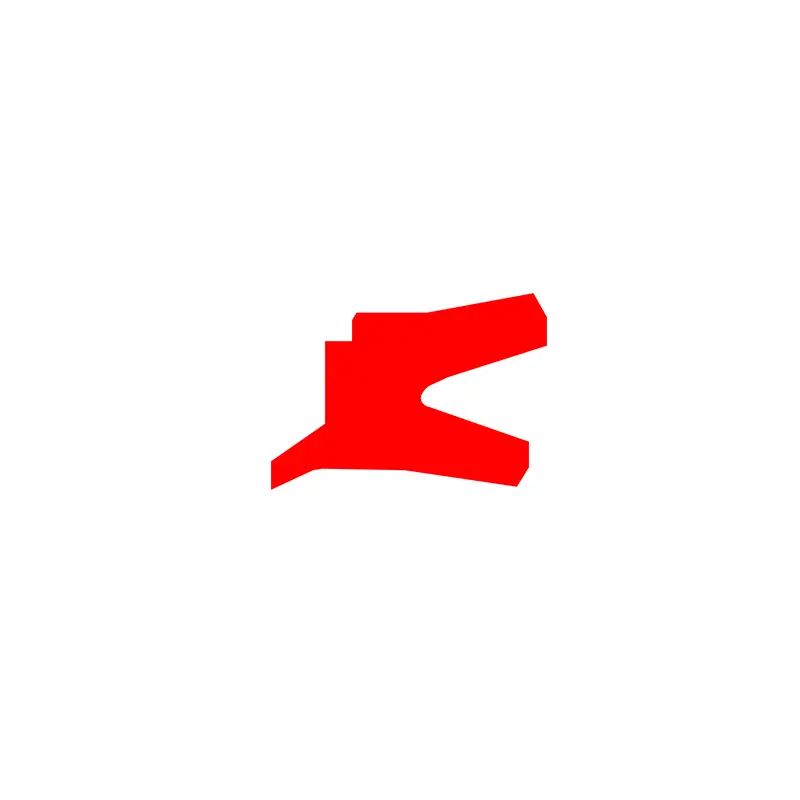

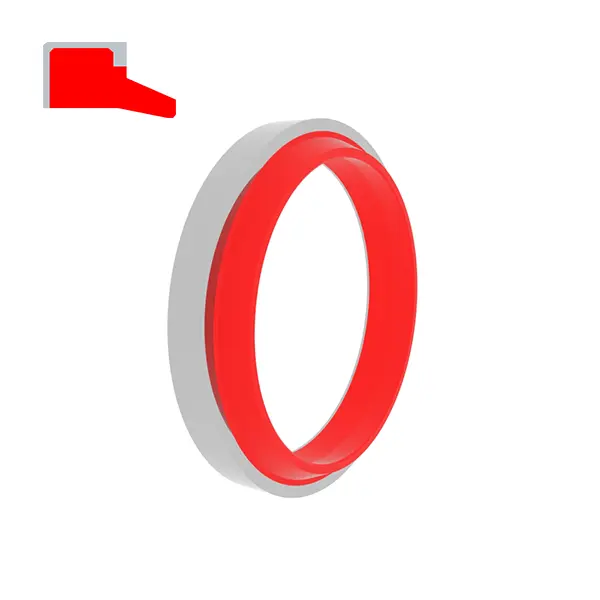

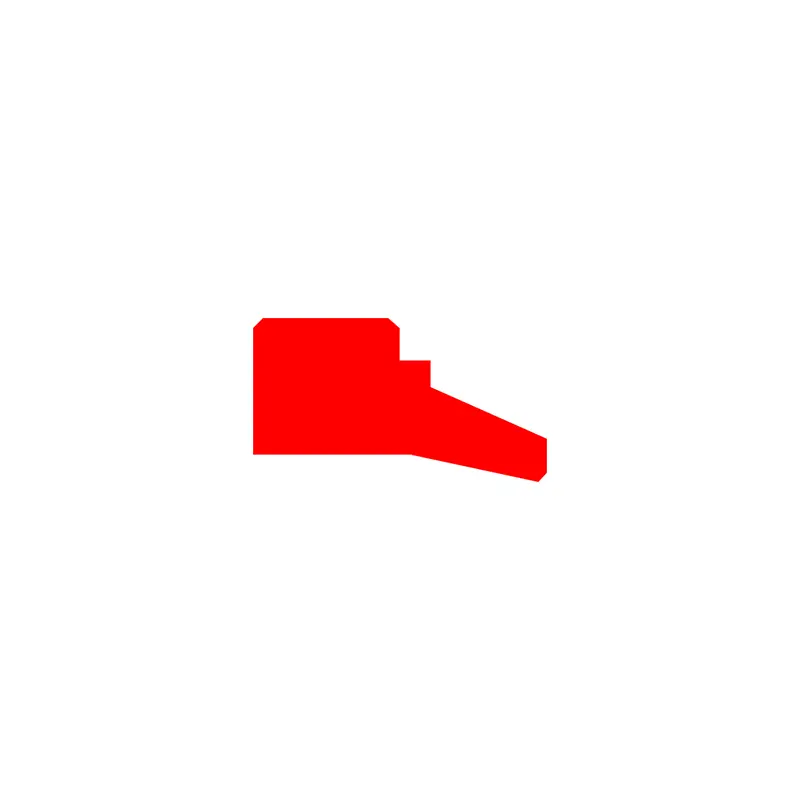

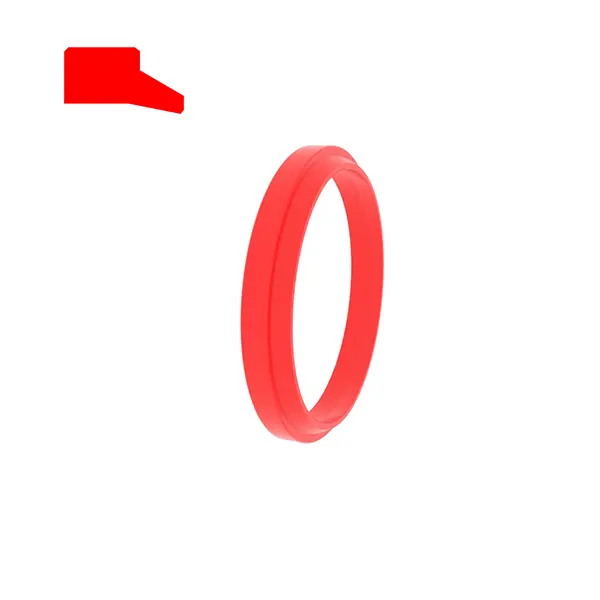

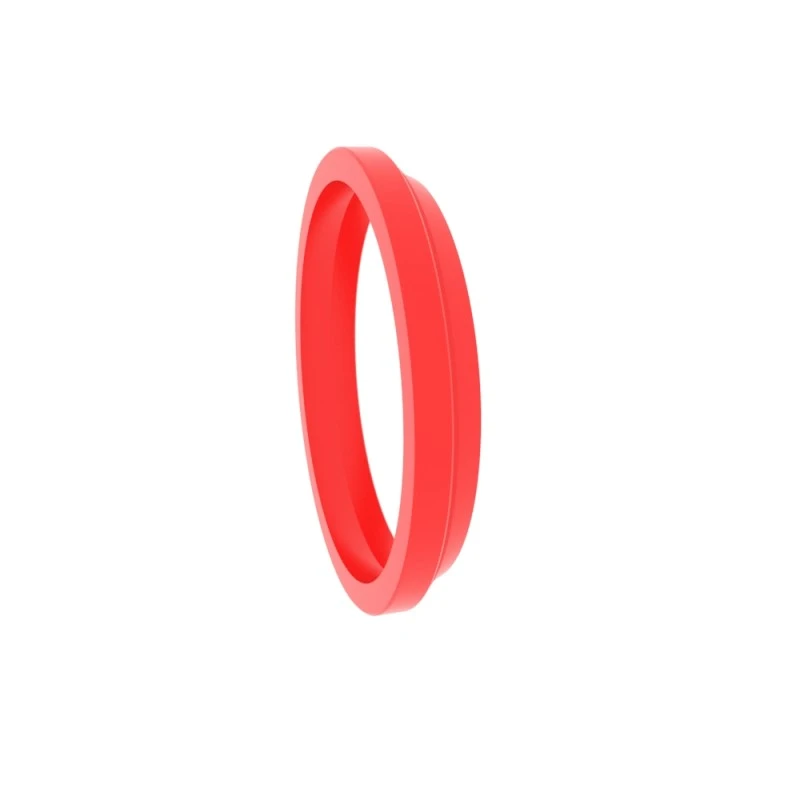

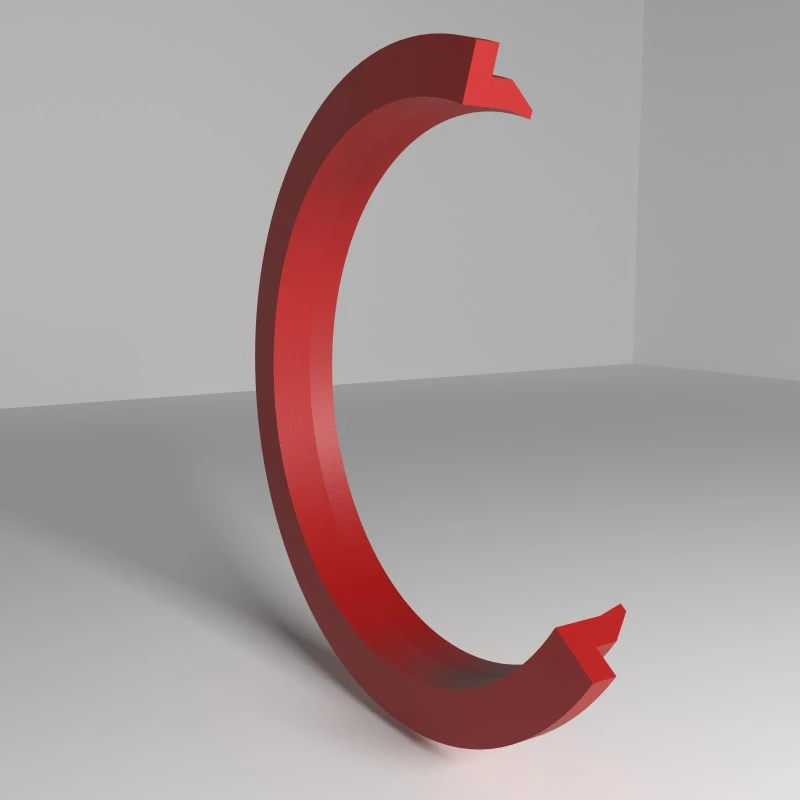

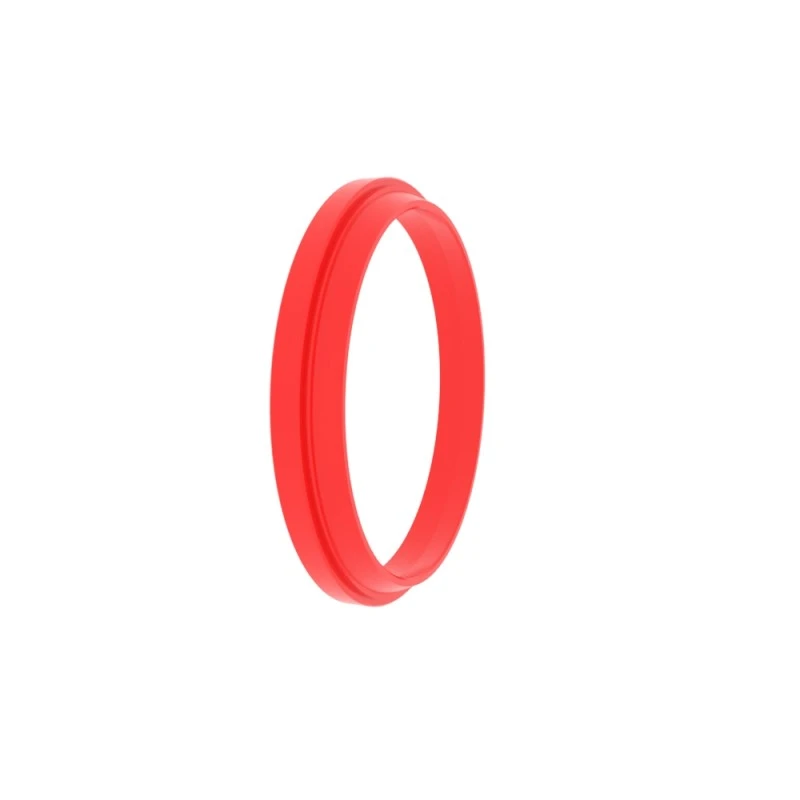

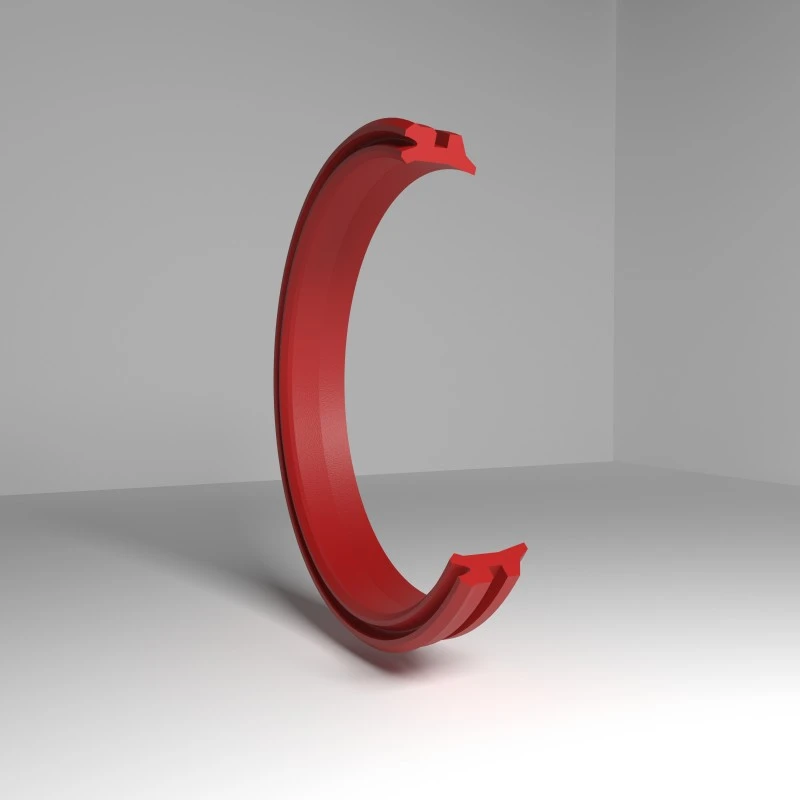

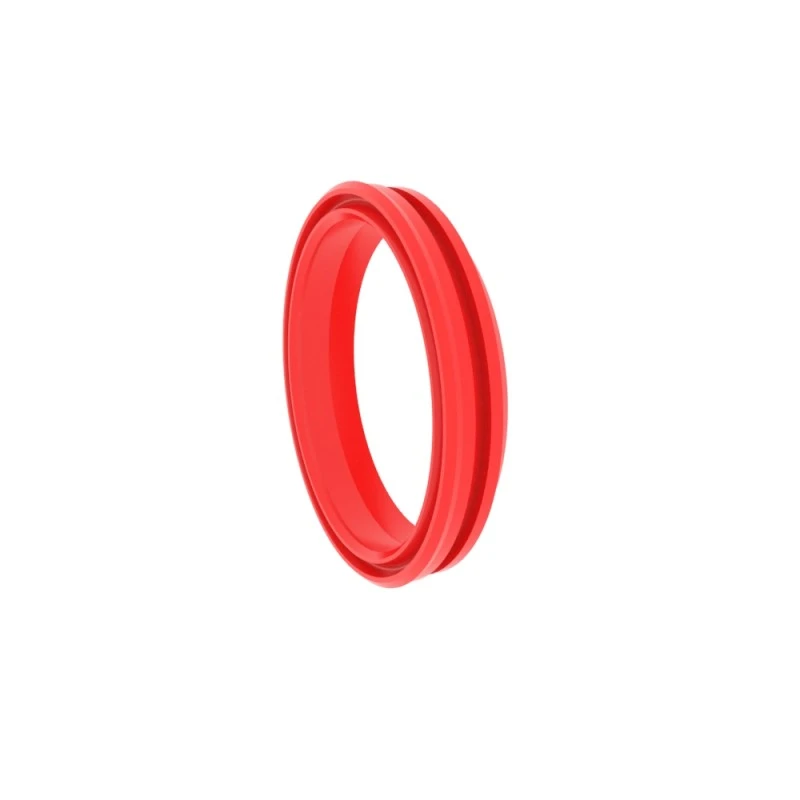

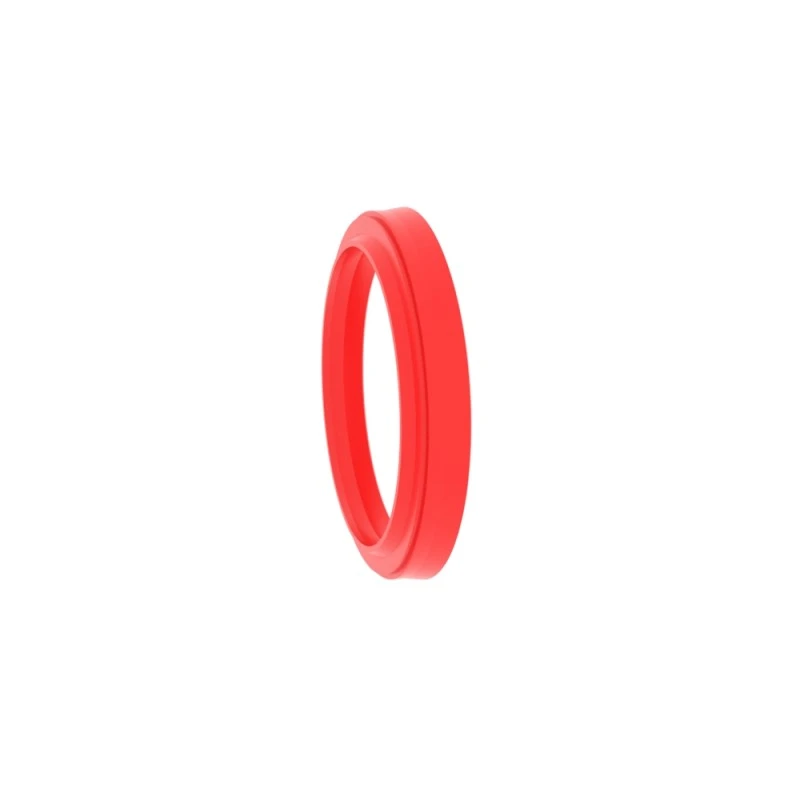

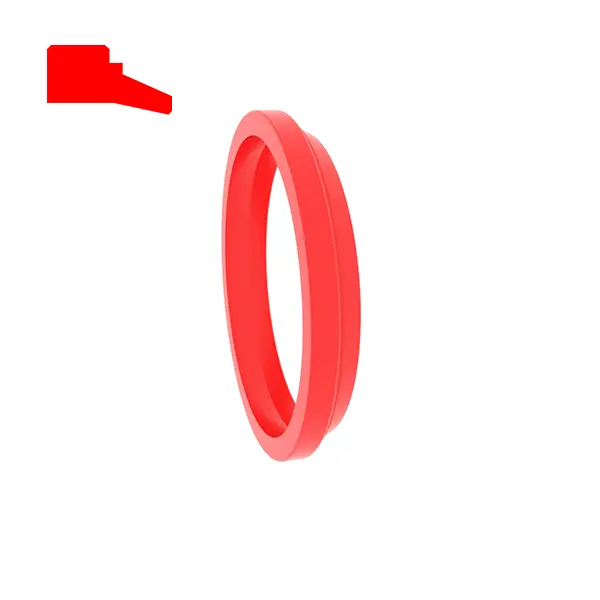

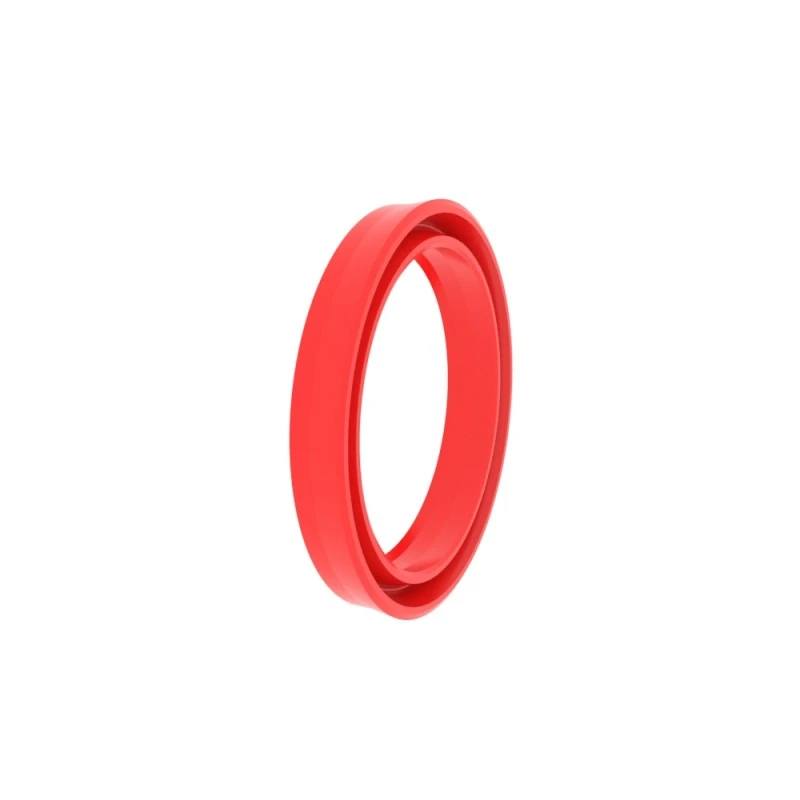

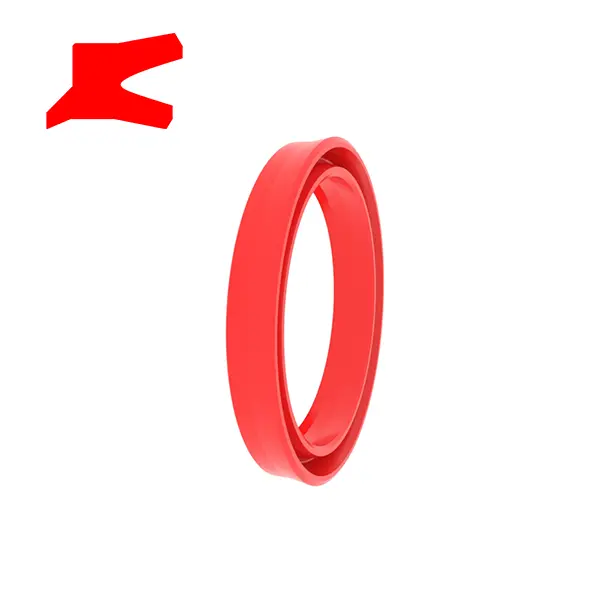

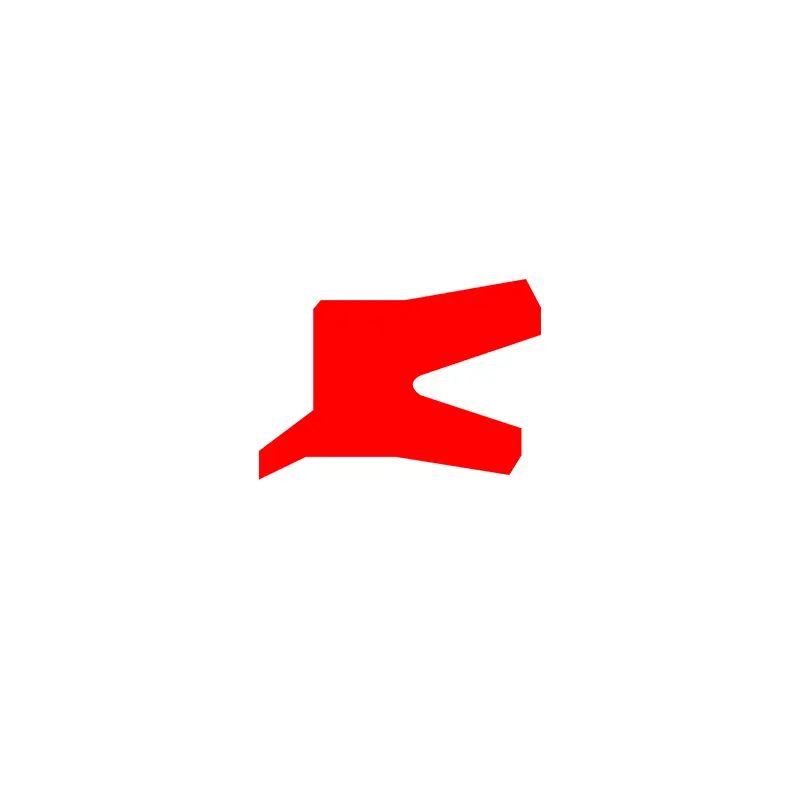

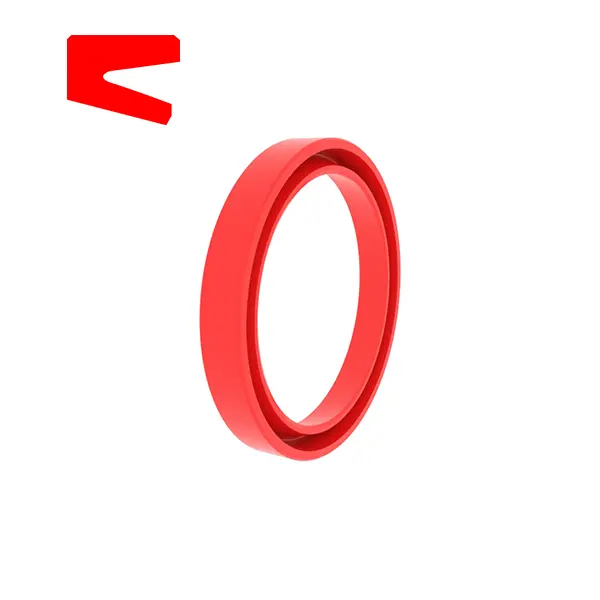

Rca102
Ukuran Pesenan
Φd ...... diameteripun njaba
Φd ...... diameteripun
L ...... amba alur
H ...... total total segel bledug

Conto conto
Model: RCA102
Ukuran Groove / Total Seal Debu: 100x115x8.5
Bahan: RC-PU-H

Tipe segel: rca102, rcca105, rca211
Aplikasi utama: utamane digunakake kanthi geser segel kombinasi
Kaluwihan: Kinerja geseruhan sing apik, segel bidirectional RCA211
Bahan: (Hardness High) Polyurethane, Karet

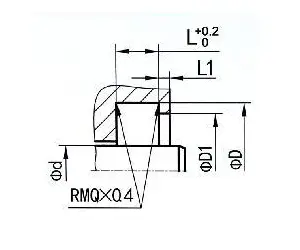

Conto segel alur	Ing ngisor iki minangka dimensi aliran standar (bledug segel ukuran apa wae ing ukuran ukuran bisa diprodhuksi)
	Rca102	Φd	Φd	FD1	L	L1	H
	Rca105	6-49.9	Φd + 8	Φd + 4	5	≥2	6
	Rca211	50-99.9	Φd + 10	Φd + 5	6	≥2	7
		> 100	Φd + 15	Φd + 7,5	8.5	≥2	11.5

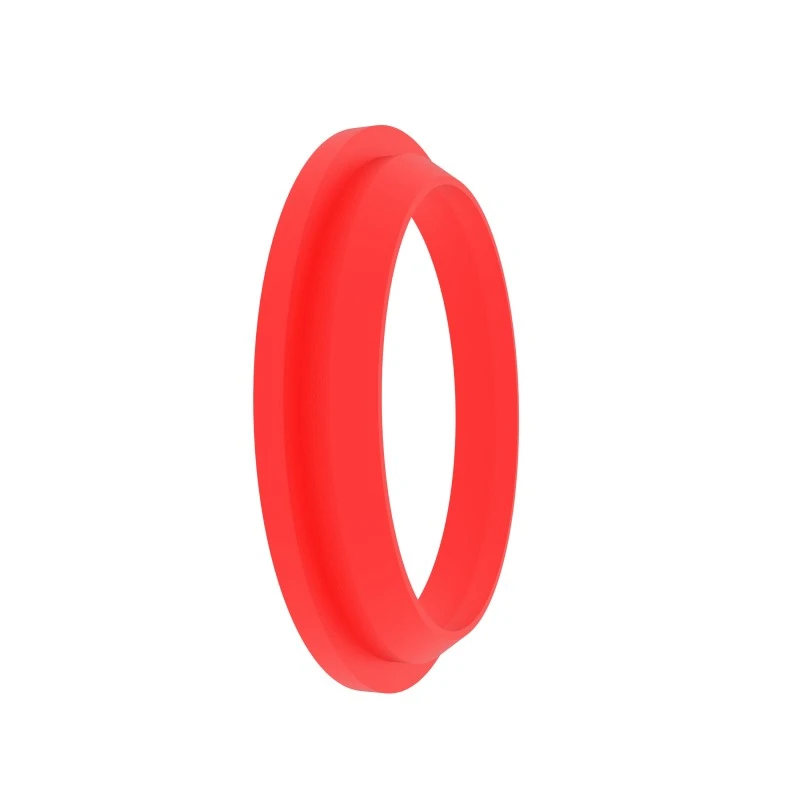

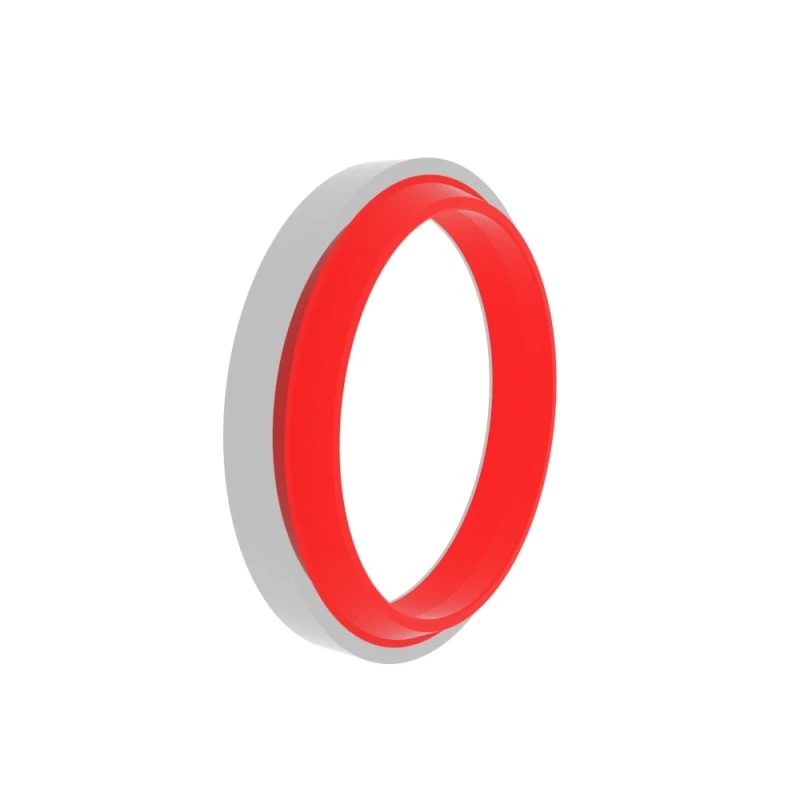

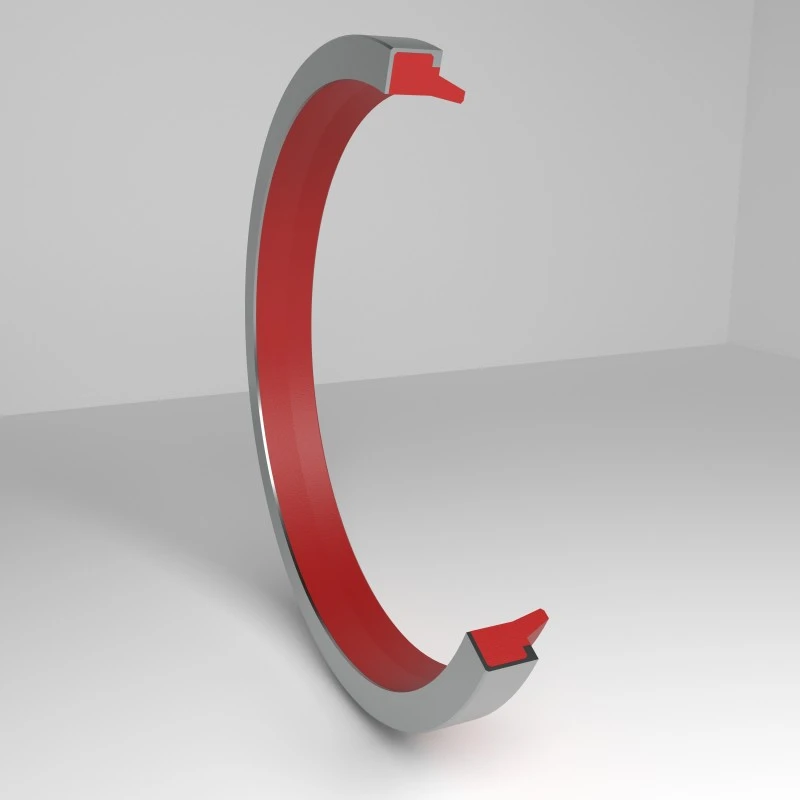

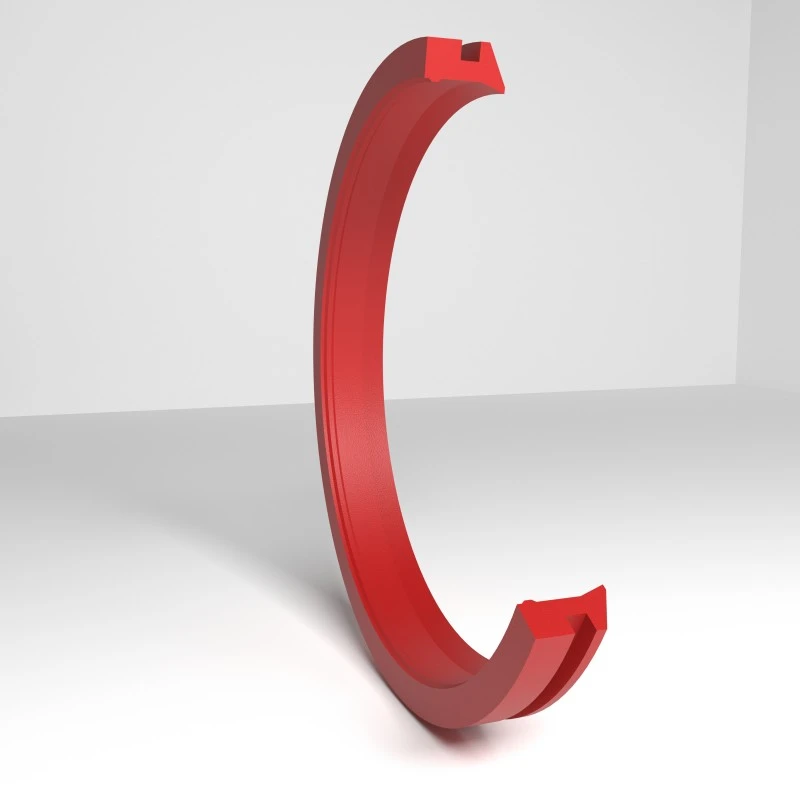

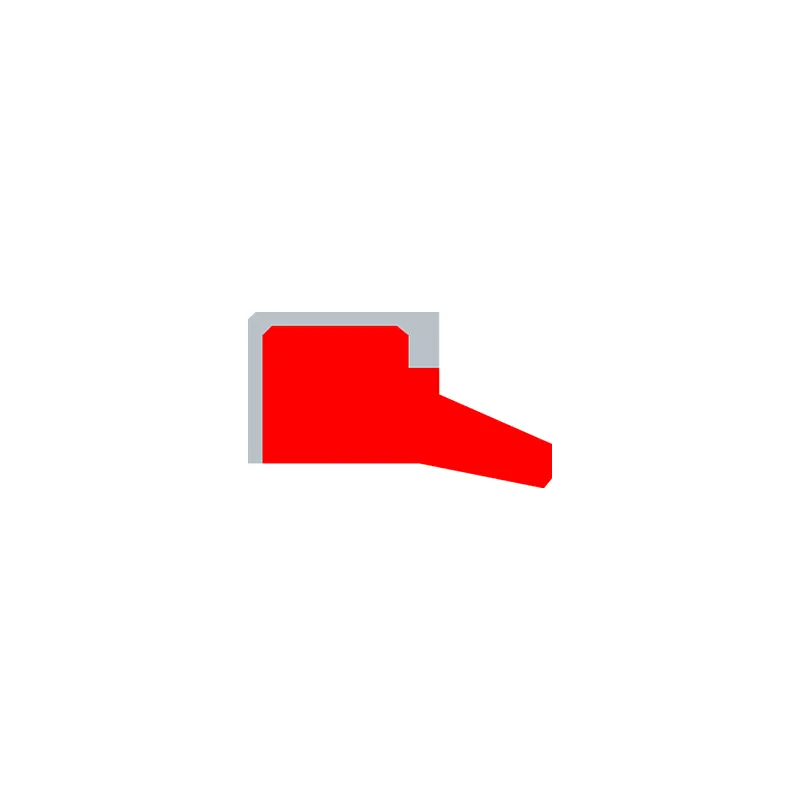

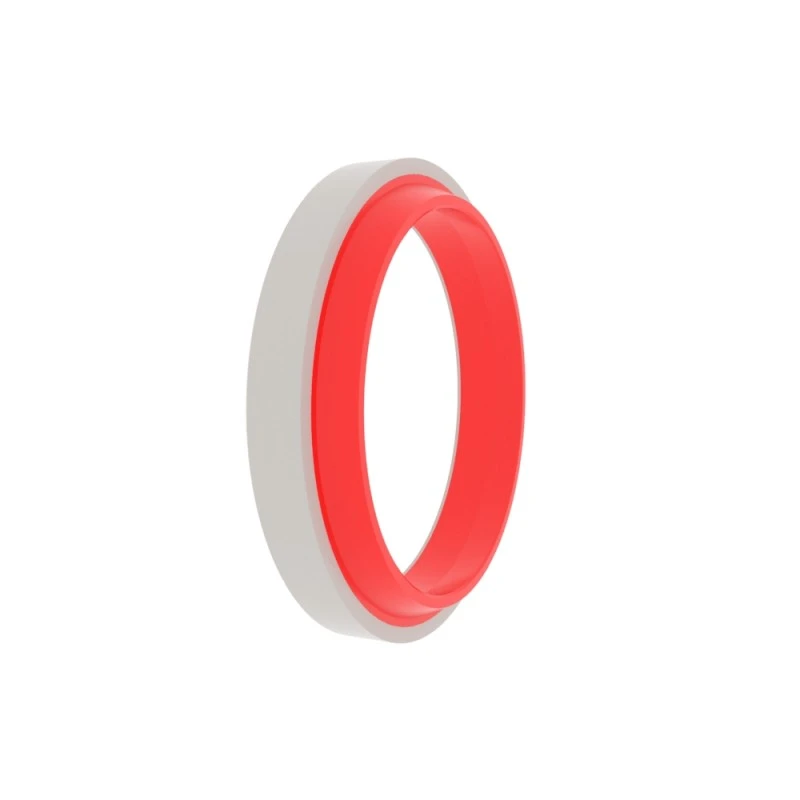

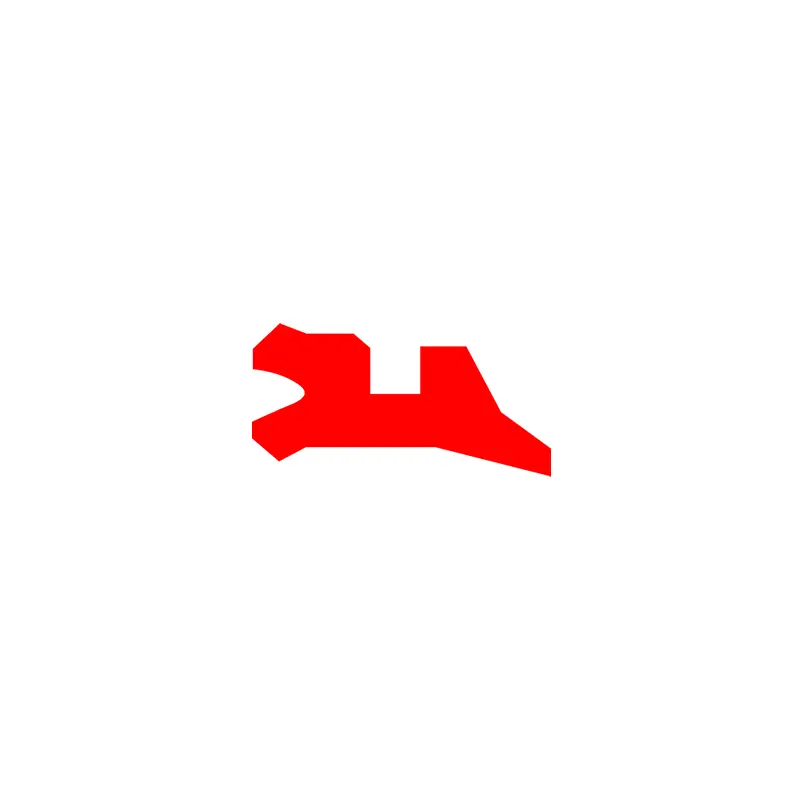

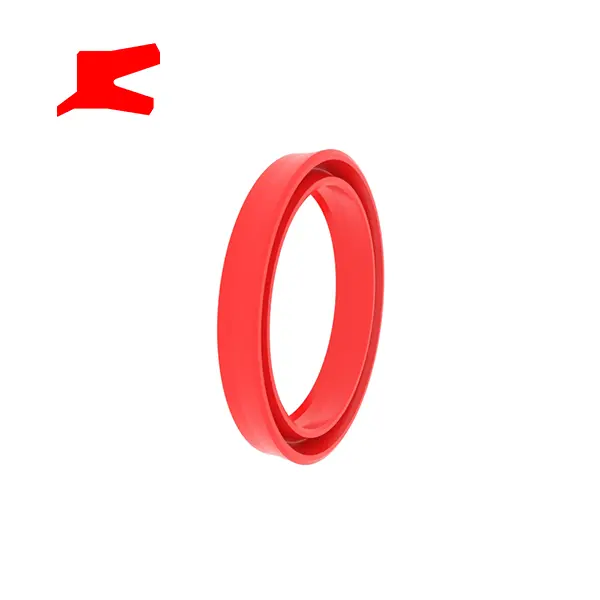

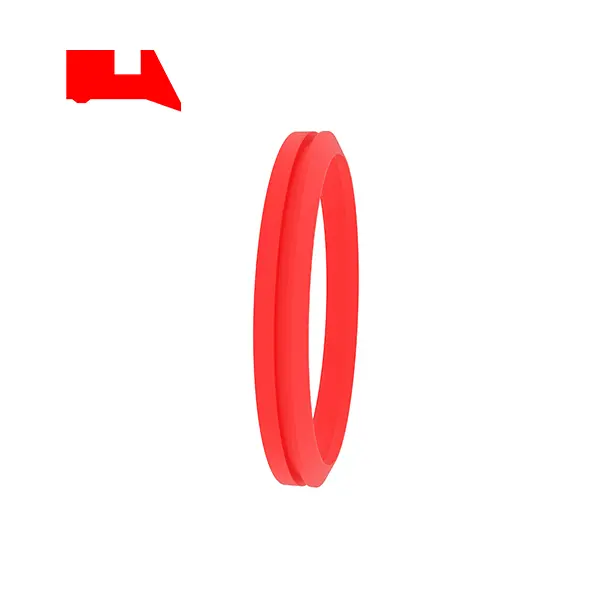

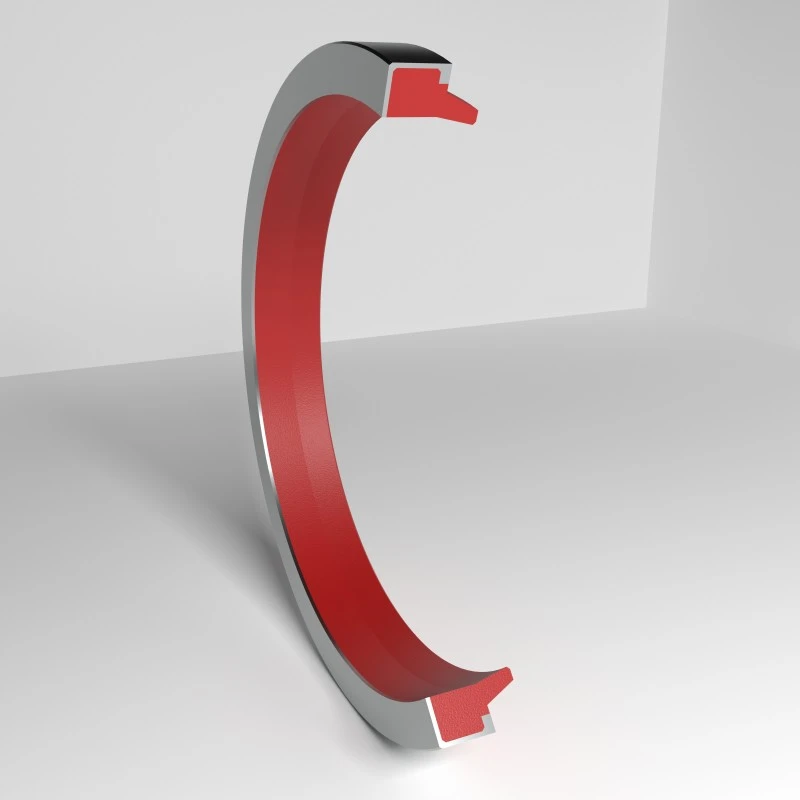

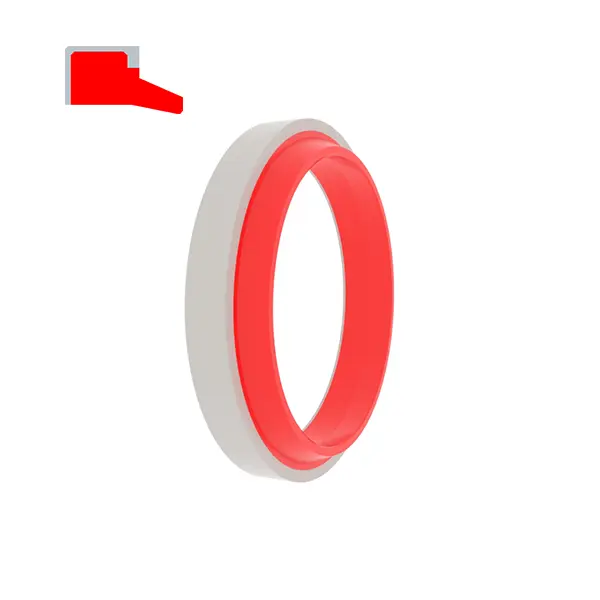

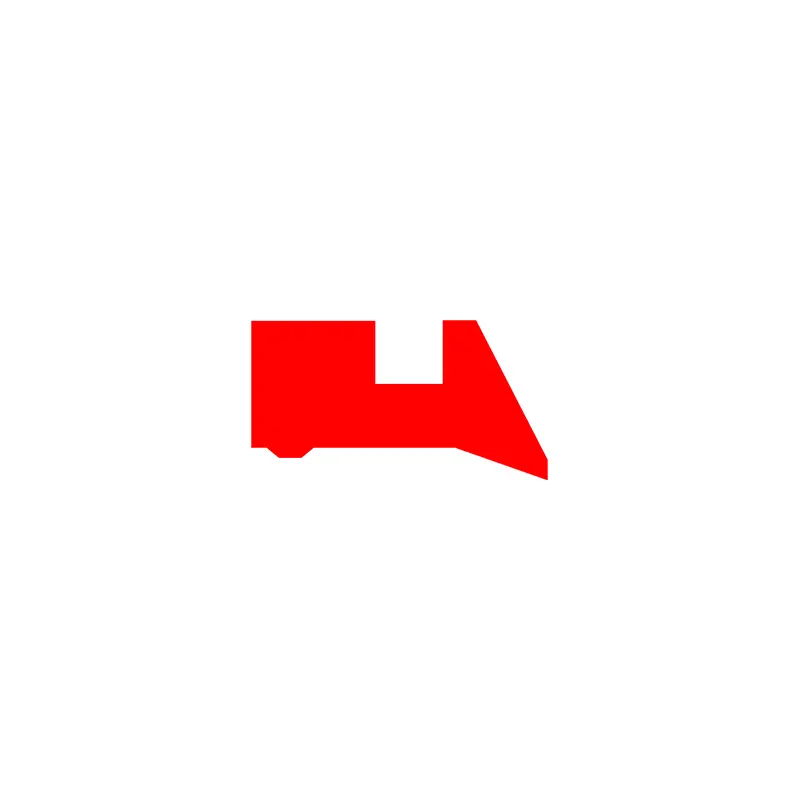

Rca103
Ukuran Pesenan
Φd ...... diameteripun njaba
Φd ...... diameteripun
L ...... amba alur
H ...... total total segel bledug

Conto conto

Model: RCA103

Ukuran Groove / Total Seal Debu: 100x115x9 / 12

Bahan: RC-PU-H + Pom

Tipe Seal: RCA103, RCA106
Aplikasi utama: Silinder standar lan kanggo alur sing mbukak
Kaluwihan: Kinerja anti-gesekan apik, lan cincin dhukungan ngalangi oksidasi wiwit alur ing antarane alur lan segel, lan posisi kasebut tetep ana ing rongga.
Bahan: (Hardness High) poliuretana + polyurethane + poloxyymethylene, karet + polyoxyymethylene

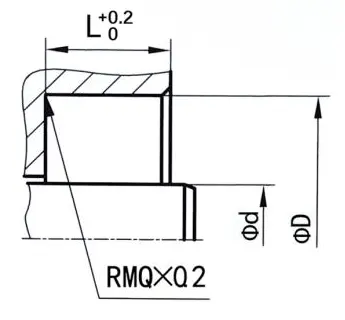

Conto segel alur	Ing ngisor iki minangka dimensi aliran standar (bledug segel ukuran apa wae ing ukuran ukuran bisa diprodhuksi)
	Rca103	Φd	Φd	L	H
		6-9.9	Φd + 8	5	8
	Rca106	10-99.9	Φd + 10	7	10
		100-200	Φd + 15	9	12
		> 200	Φd + 20	12	16

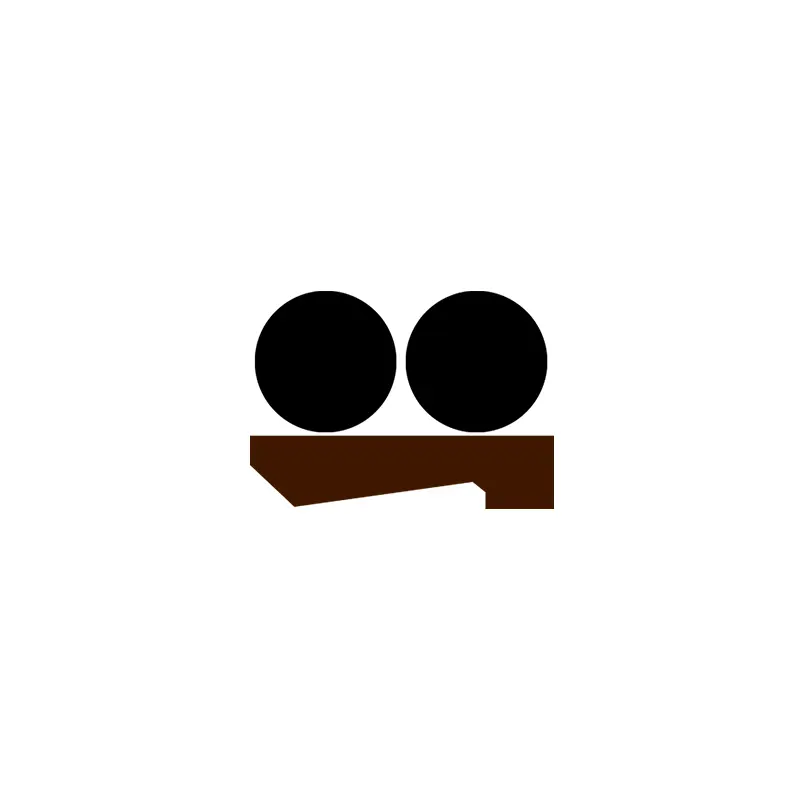

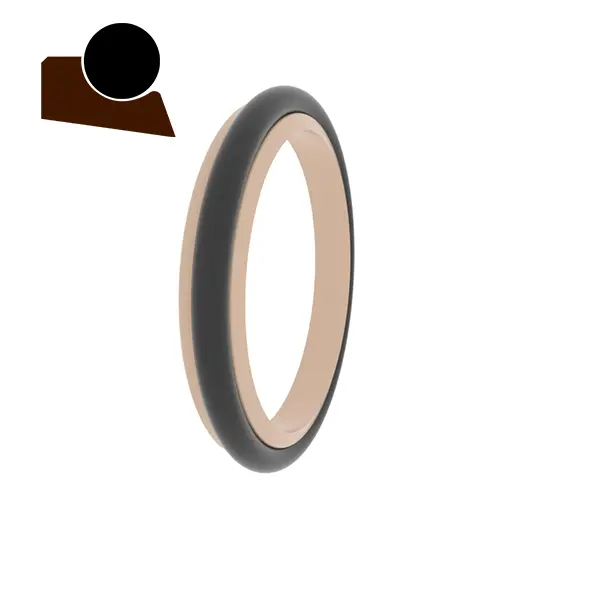

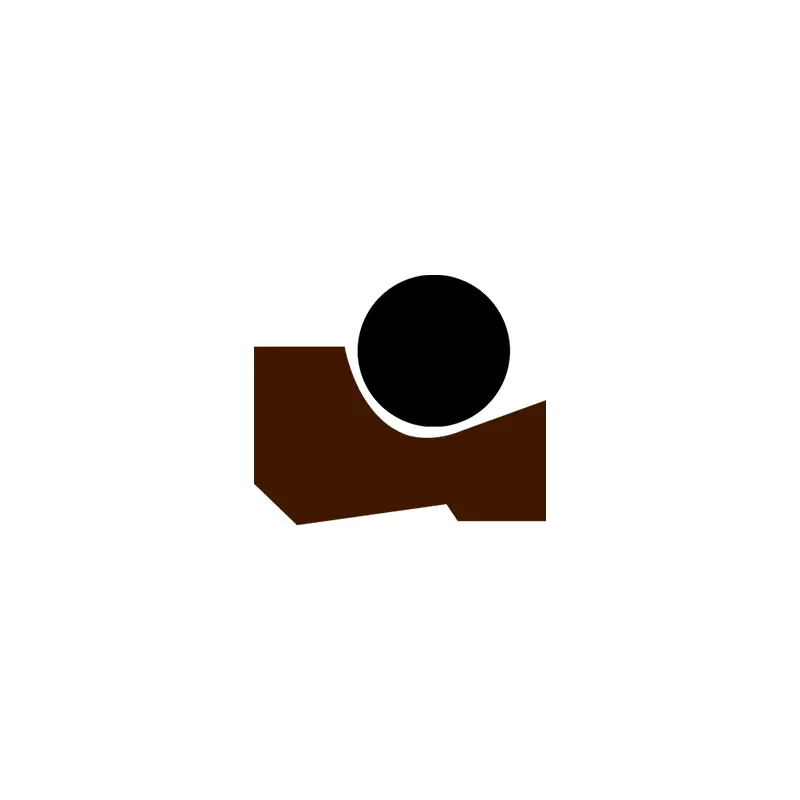

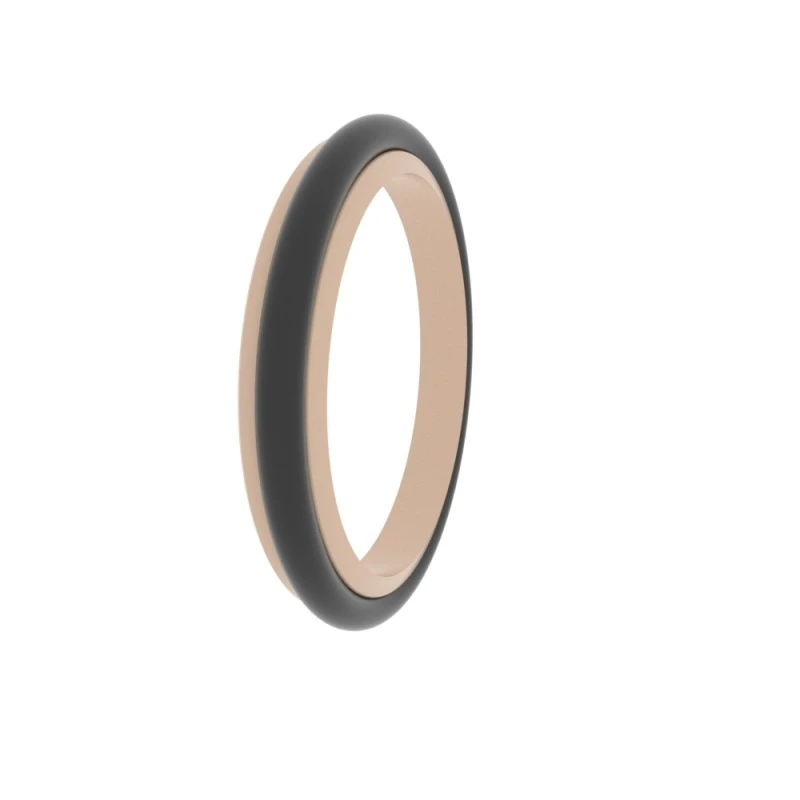

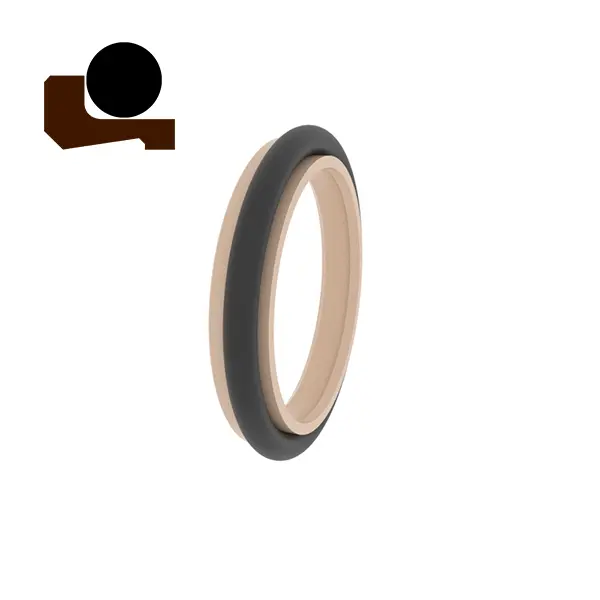

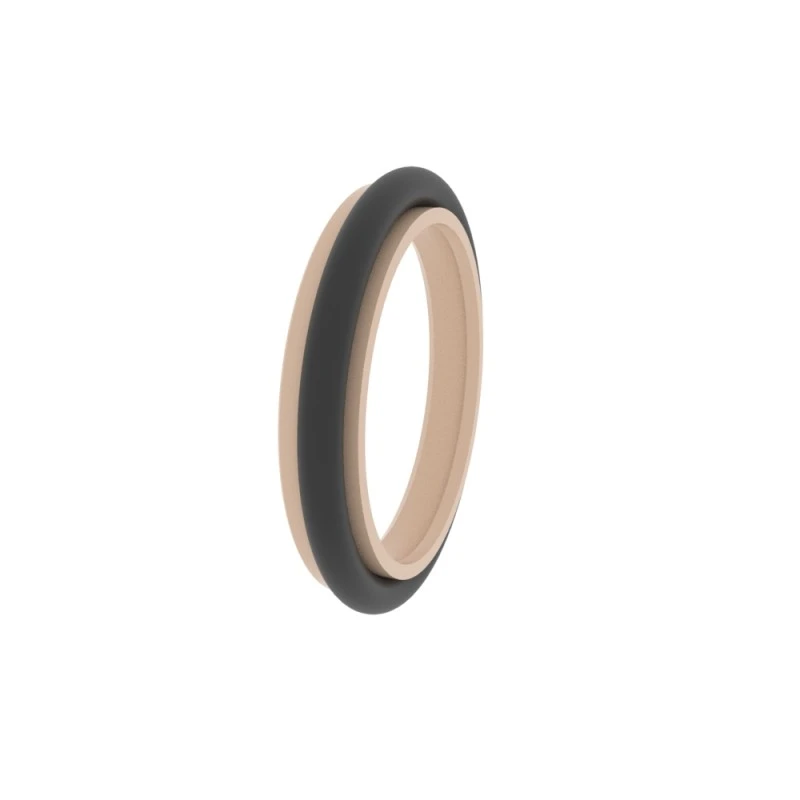

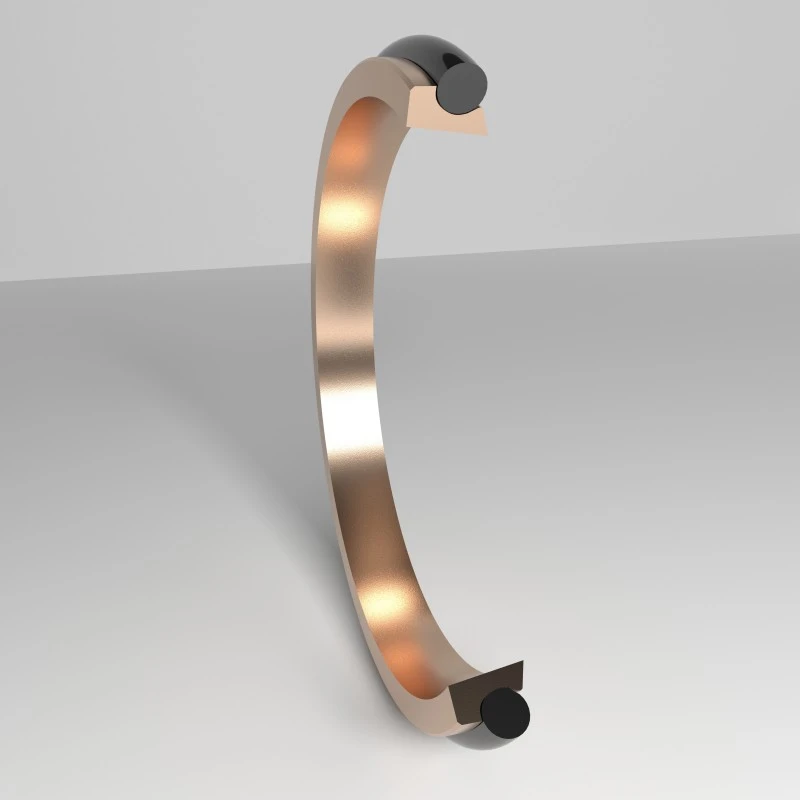

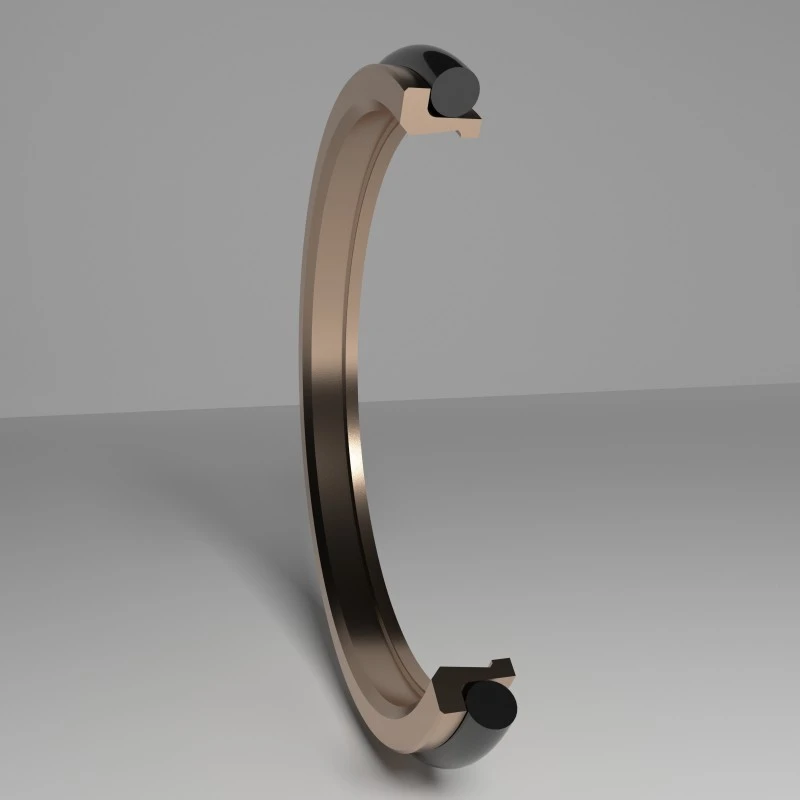

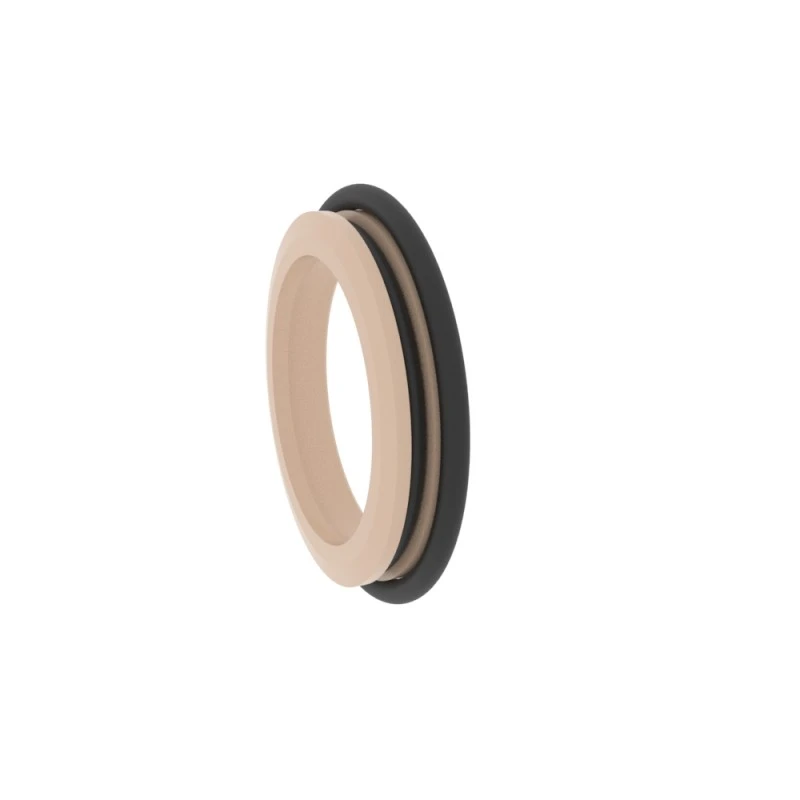

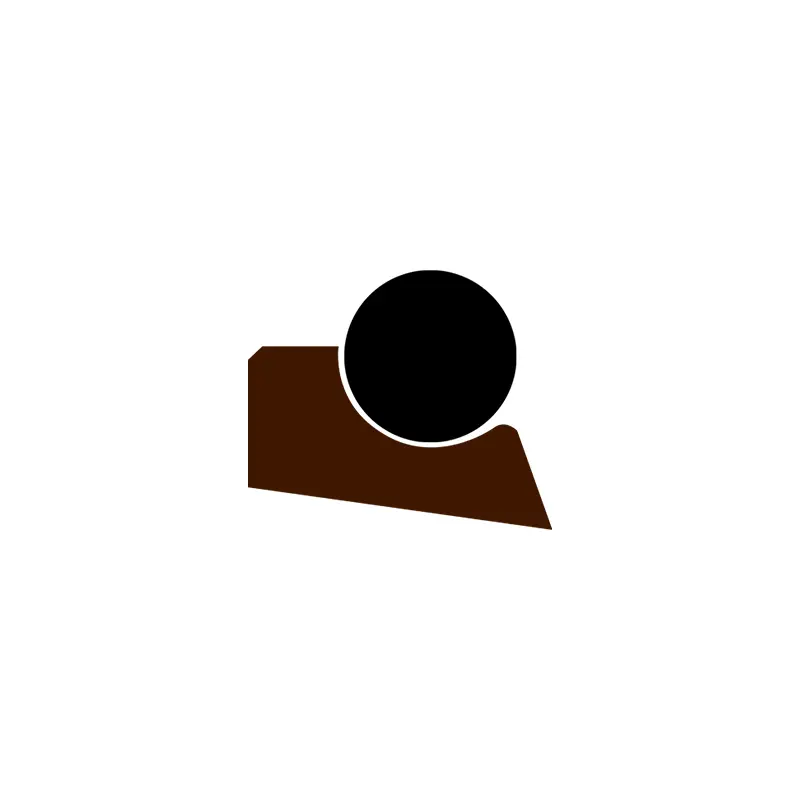

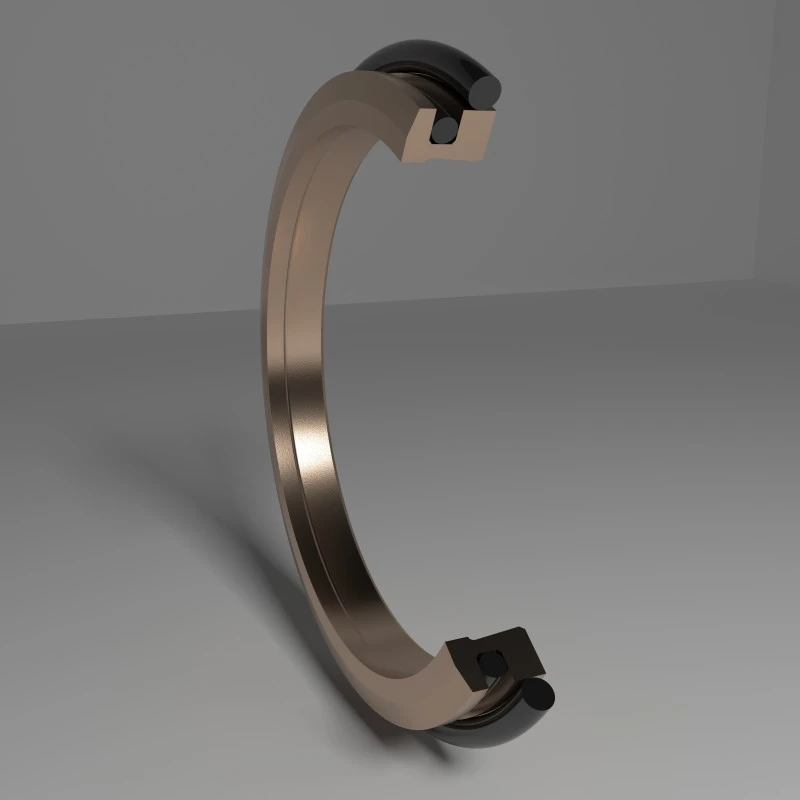

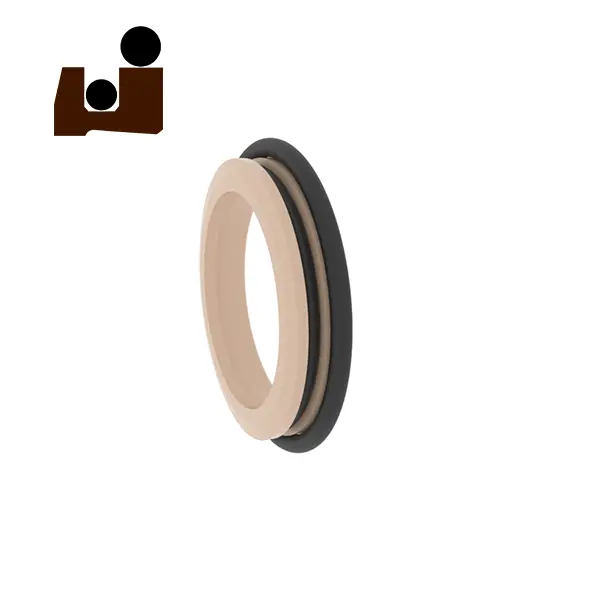

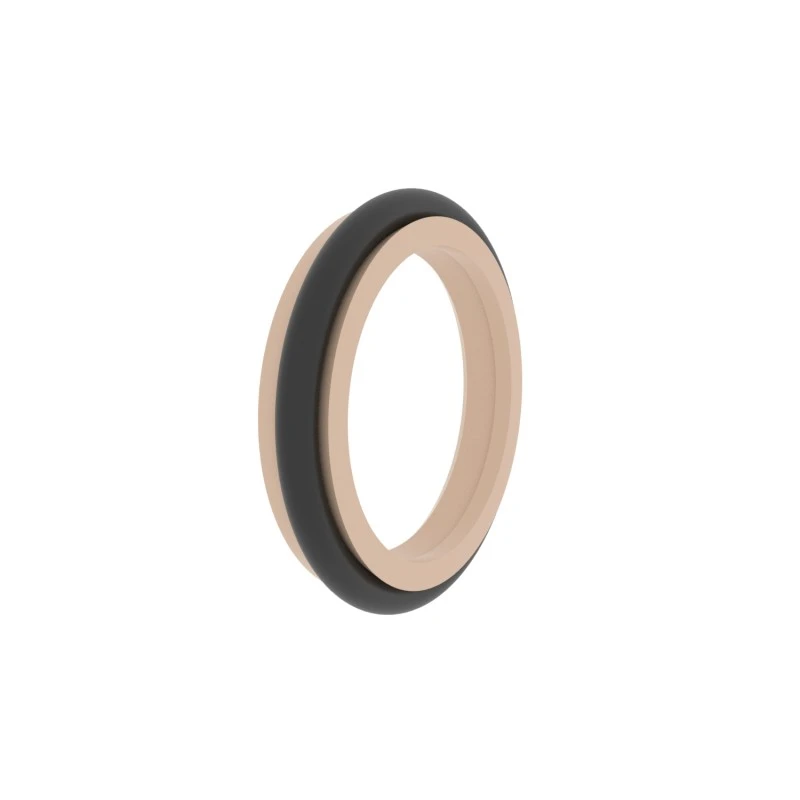

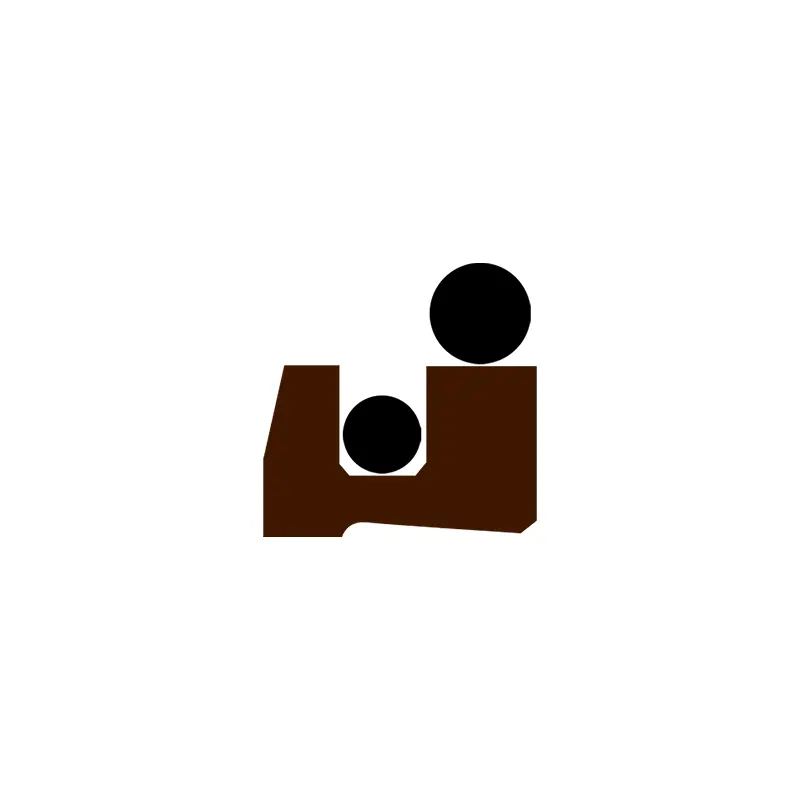

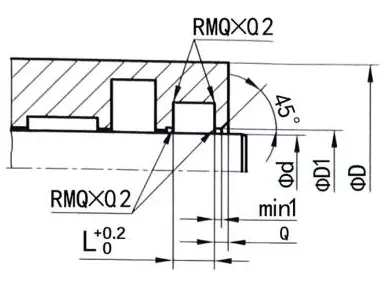

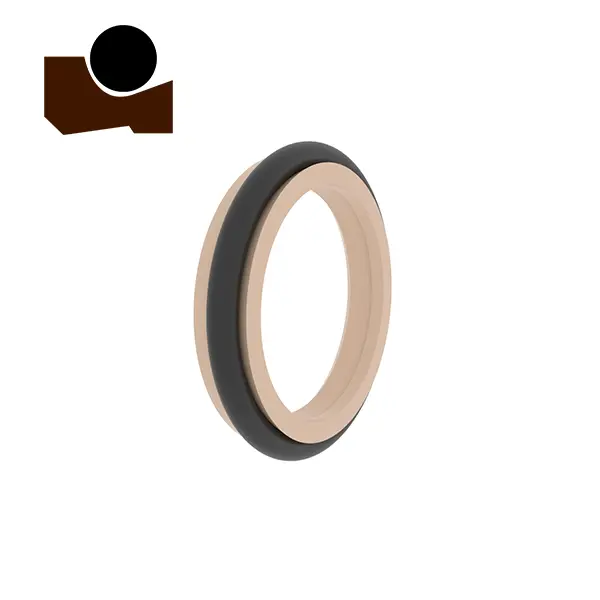

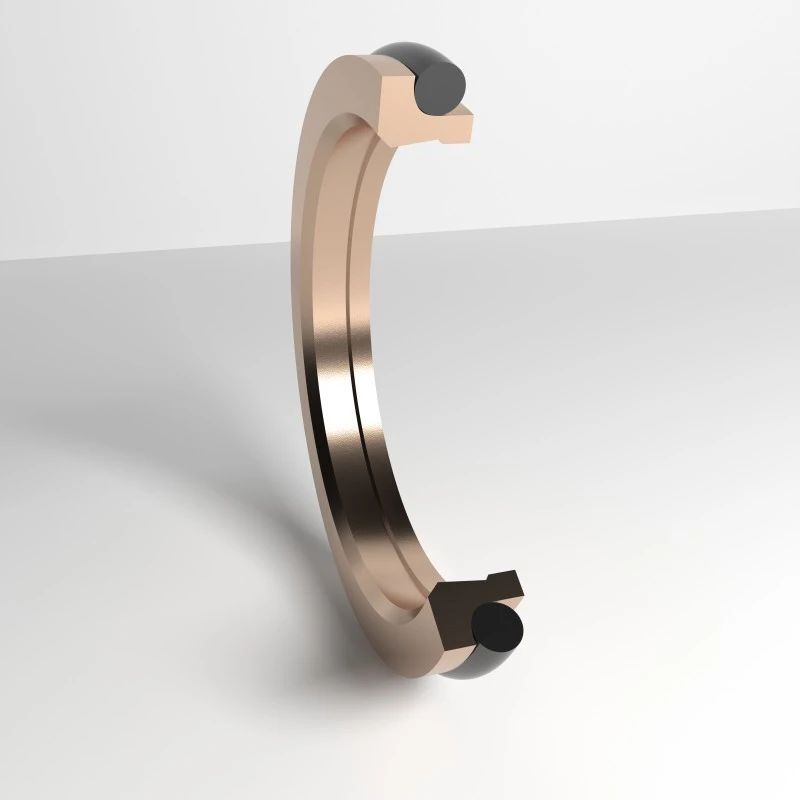

Rca115



Ukuran Pesenan
Φd ...... diameteripun njaba
Φd1 ...... diameteripun njaba
Φd ...... diameteripun
L ...... amba alur

Conto conto
Model: Rca115
Ukuran Groove / Total Seal Debu: 100x108.8x6
Bahan: PTFE3 + NBR

Tipe segel: rca115, rca118
Aplikasi utama: Industri kimia, industri panganan lan katup servo
Keuntungan: Coefisien gesekan kurang, ora ana sing creeping, ruang instalasi cilik, urip tahan sing dawa, lan kemampuan penyesuaian sing apik lan posisi sajrone kerja.
Bahan: Tetrafluoroethylene, karet nitrile utawa karet fluorine

Conto segel alur	Ing ngisor iki minangka dimensi aliran standar (bledug segel ukuran apa wae ing ukuran ukuran bisa diprodhuksi)
	Rca115	Φd	Φd	L	D1	a	O-ring
		6-11.9	Φd + 4,8	3.7	D + 1.5	2	1.78
		12-64.9	Φd + 6.8	5.0	D + 1.5	2	2.62
	Rca116	65-250.9	Φd + 8.8	6.0	D + 1.5	3	3.53
		251-420.9	Φd + 12.2	8.4	D + 2	3	5.33
		421-650.9	Φd + 16.0	11.0	D + 2	4	7.00
		≥150	Φd + 20.0	12.0	D + 2.5	5	8.40
