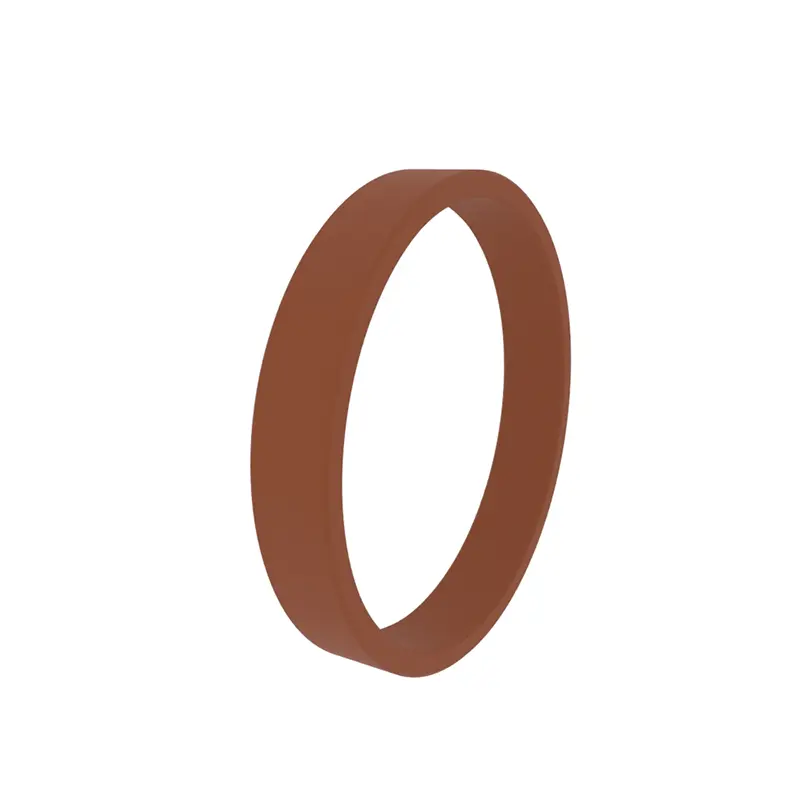

Cincin Pandhuan Seal Nguripake Digunakake kanthi umum ing silinder hidrolik, sistem pneumatik, mesin industri lan lapangan liyane. Kita bisa nyedhiyakake solusi sing disesuaikan miturut pelanggan kudu mbantu nambah efisiensi operasi peralatan lan layon. Miturut macem-macem ciri, kita wis mbagi pandhuan arah segel kanthi cincin menyang seri model sing beda.

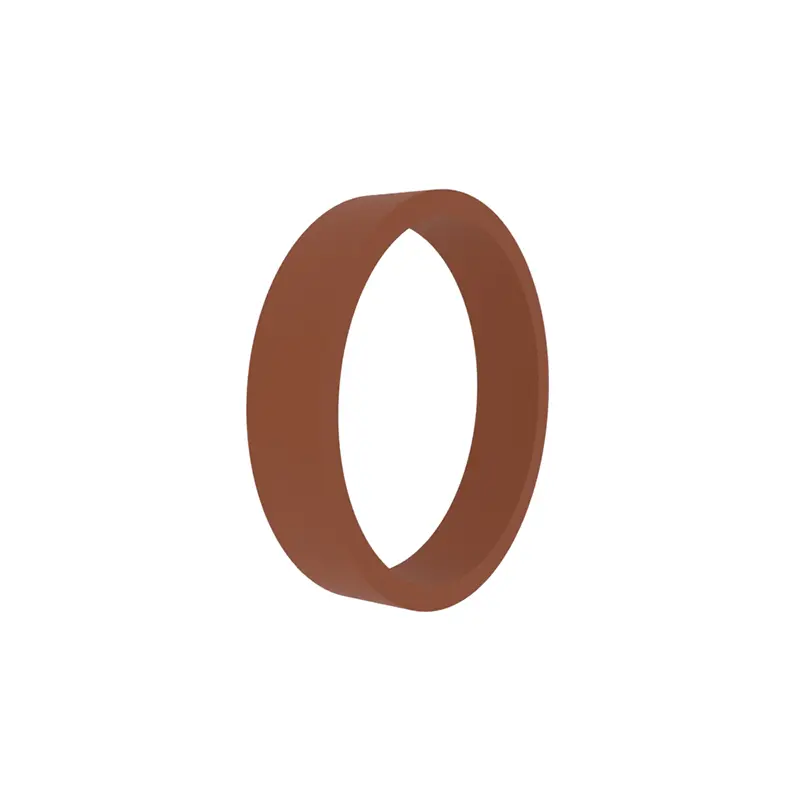

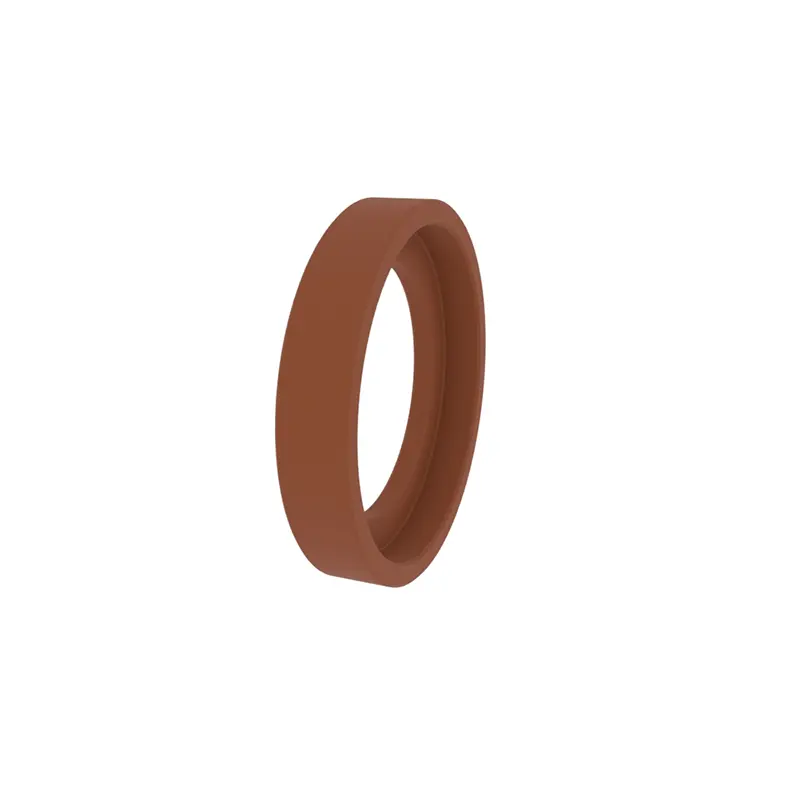

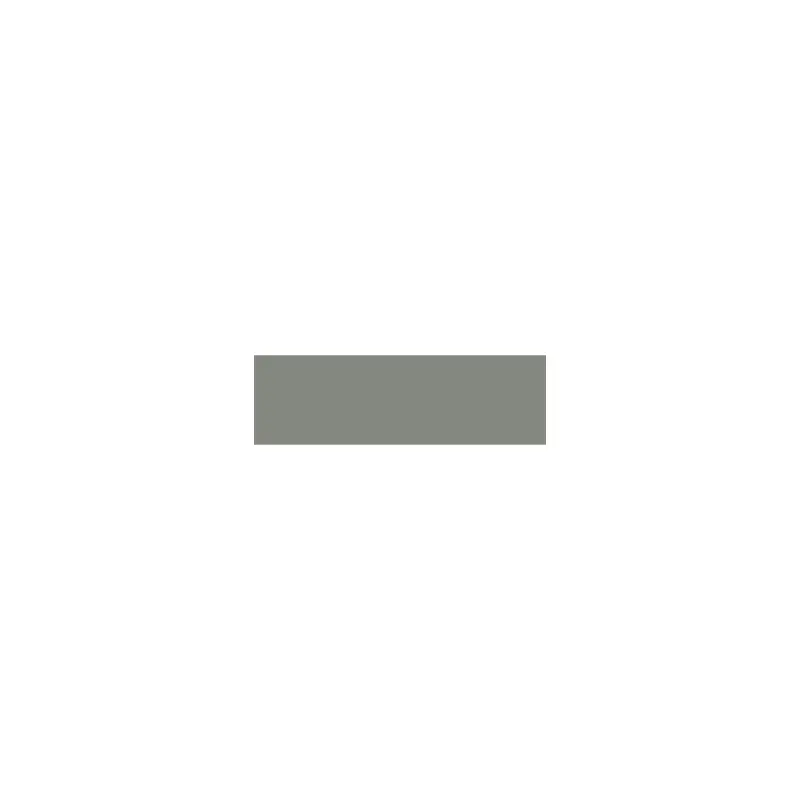

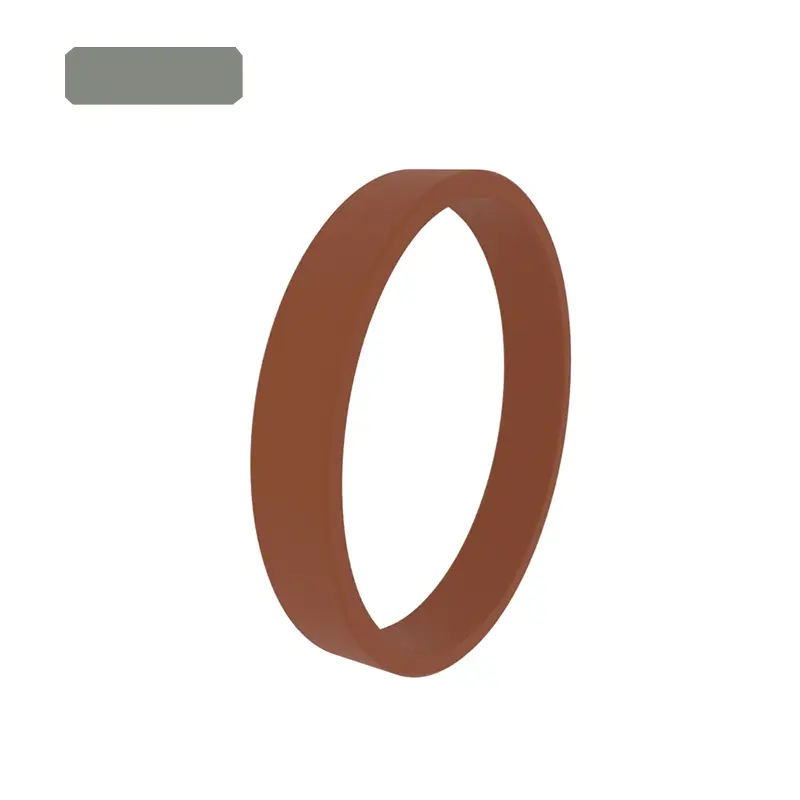

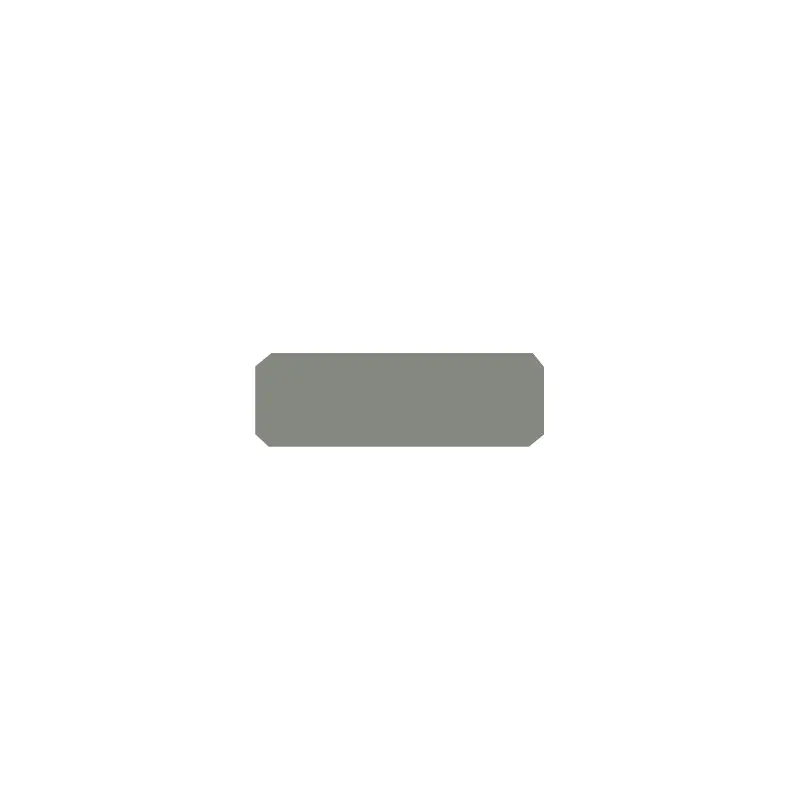

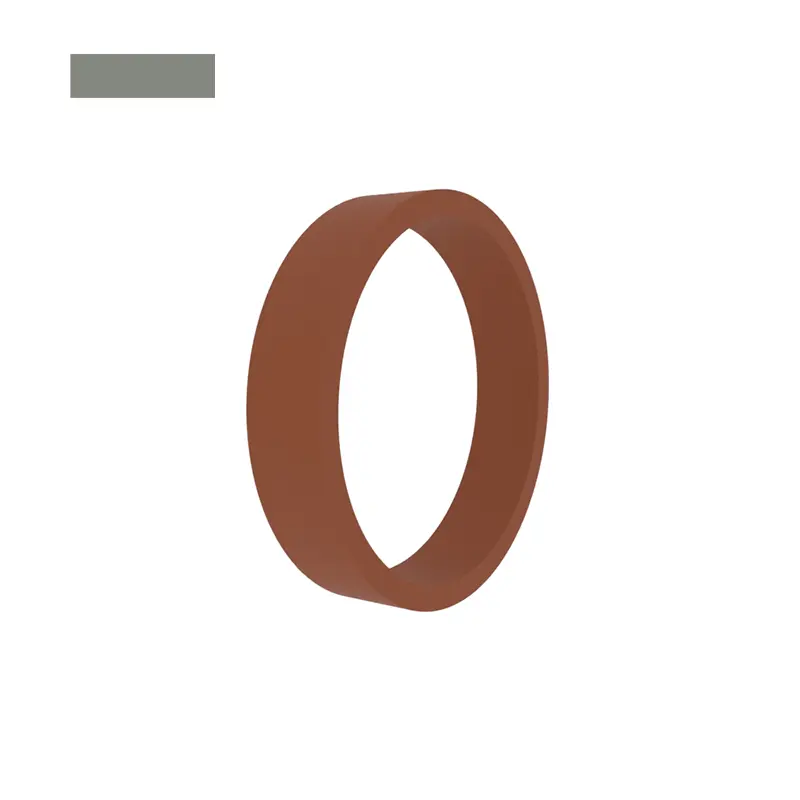

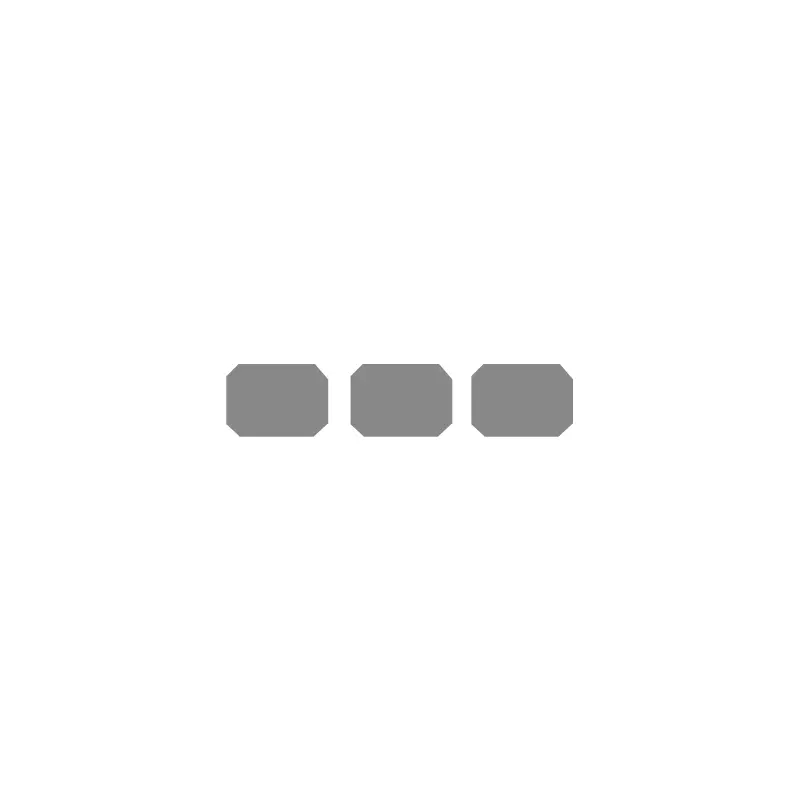

RCF101, RCF102, RCFB102 General Pandhuan sing cocog kanggo piston lan piston rod pandhuan saka silinder. Umume wong kudu dibukak lan diinstal ing alur tertutup, utawa bisa mbukak.

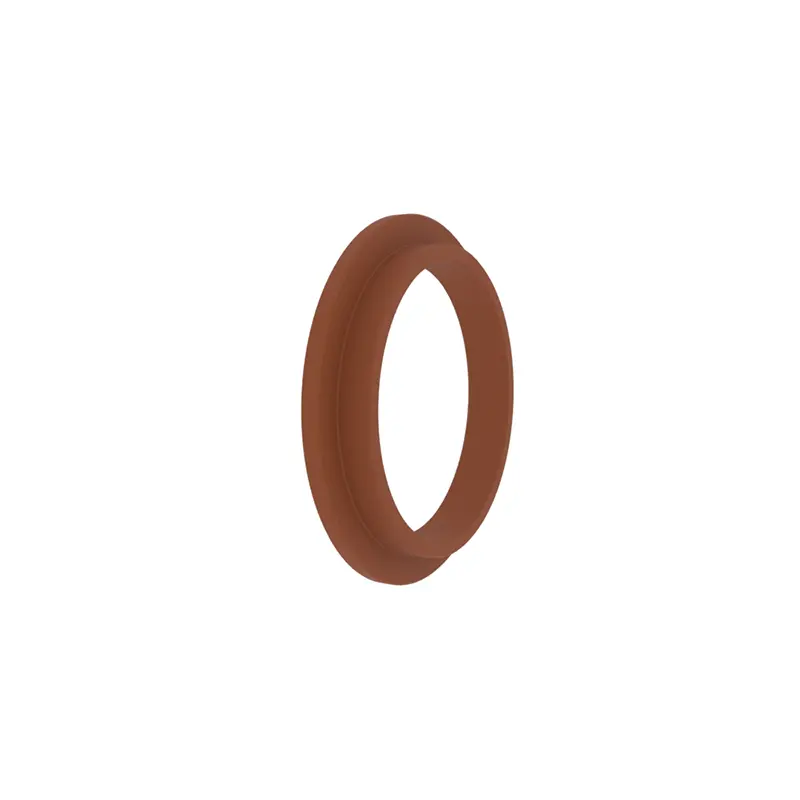

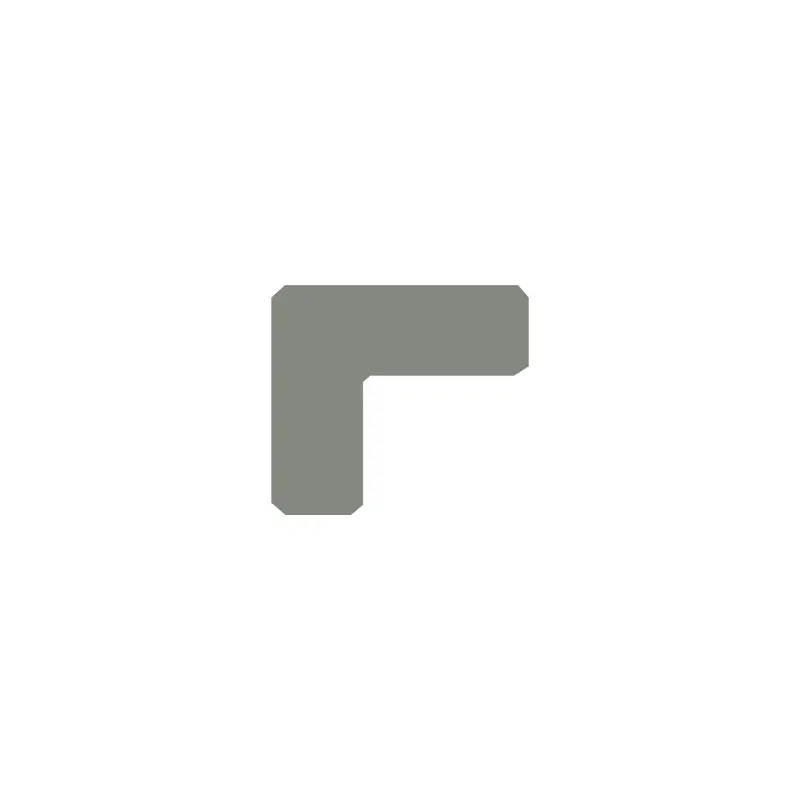

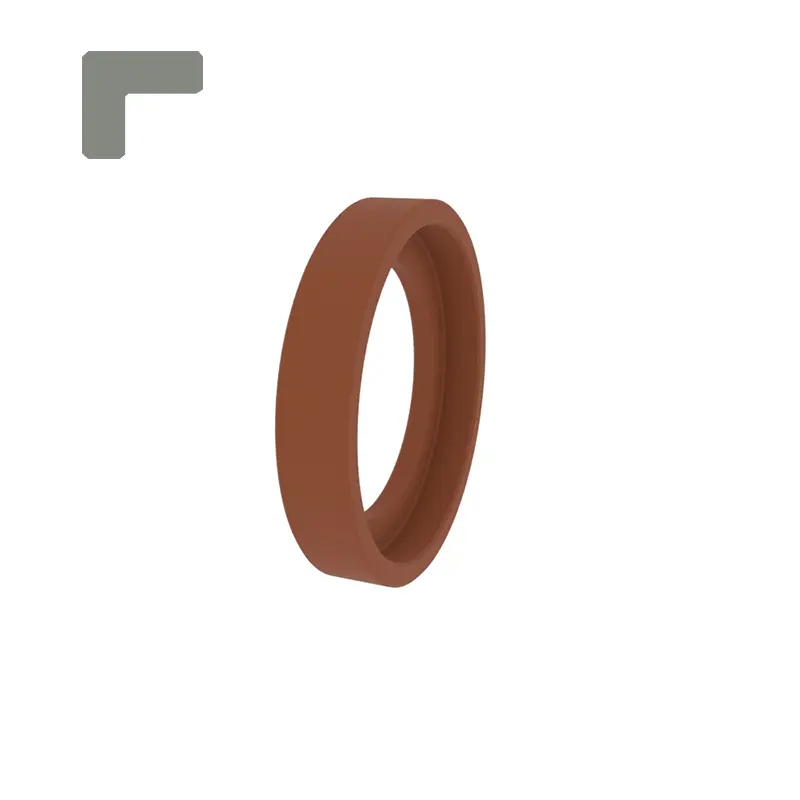

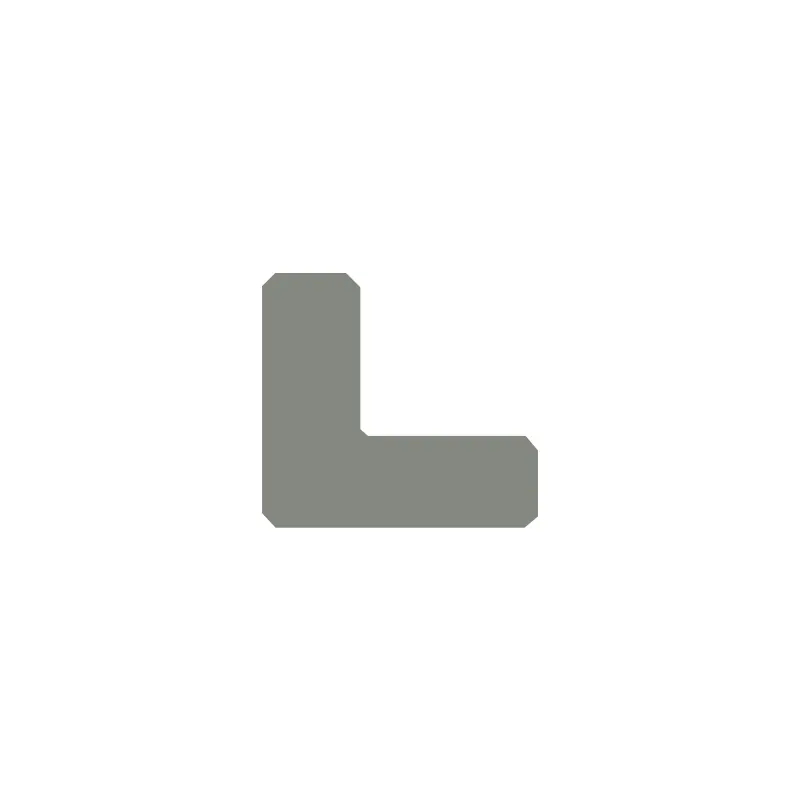

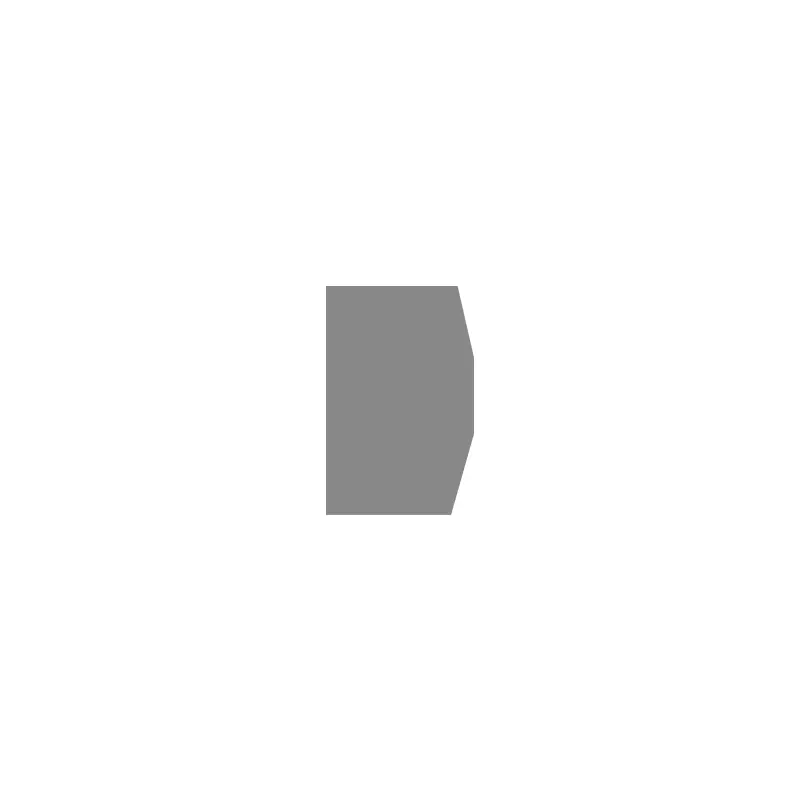

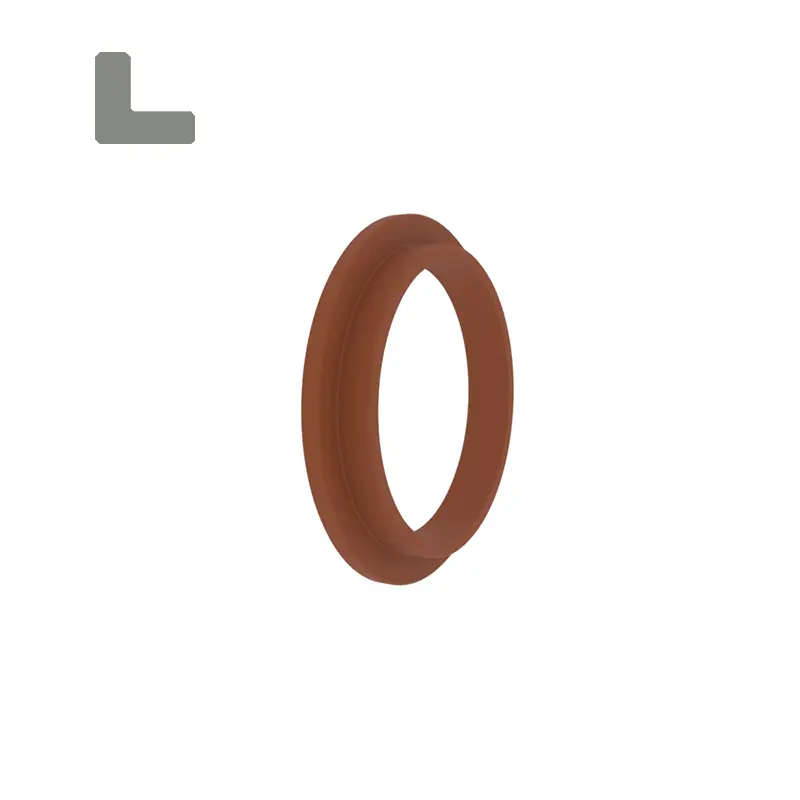

RCF103, cincin standar RCF104 cocog kanggo pandhuan piston. Desain karo sudhut ndadekake fungsi nuntun dering lan ring ring. Bisa mbukak utawa ora.

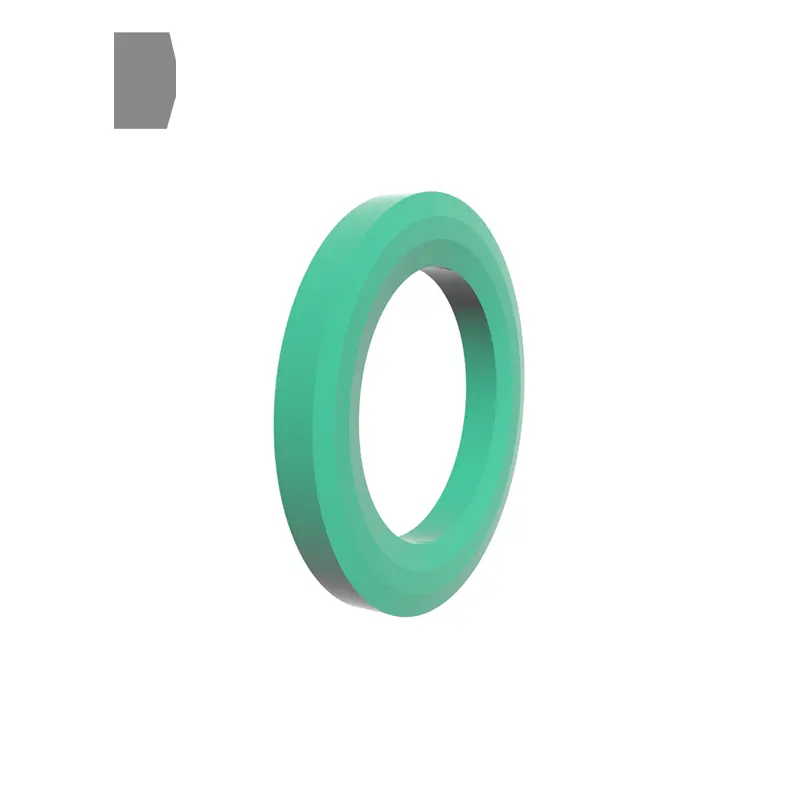

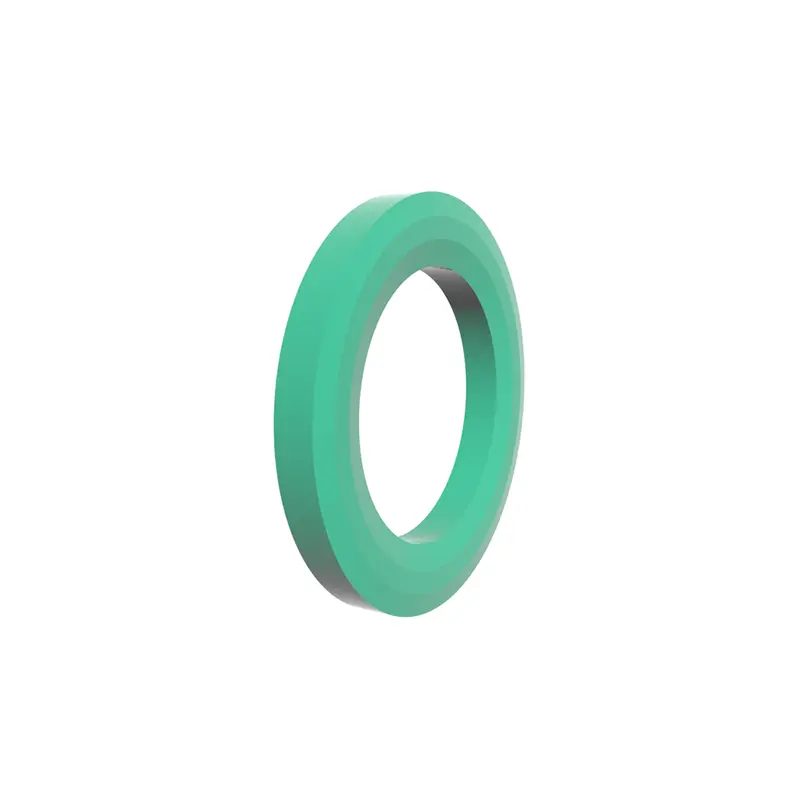

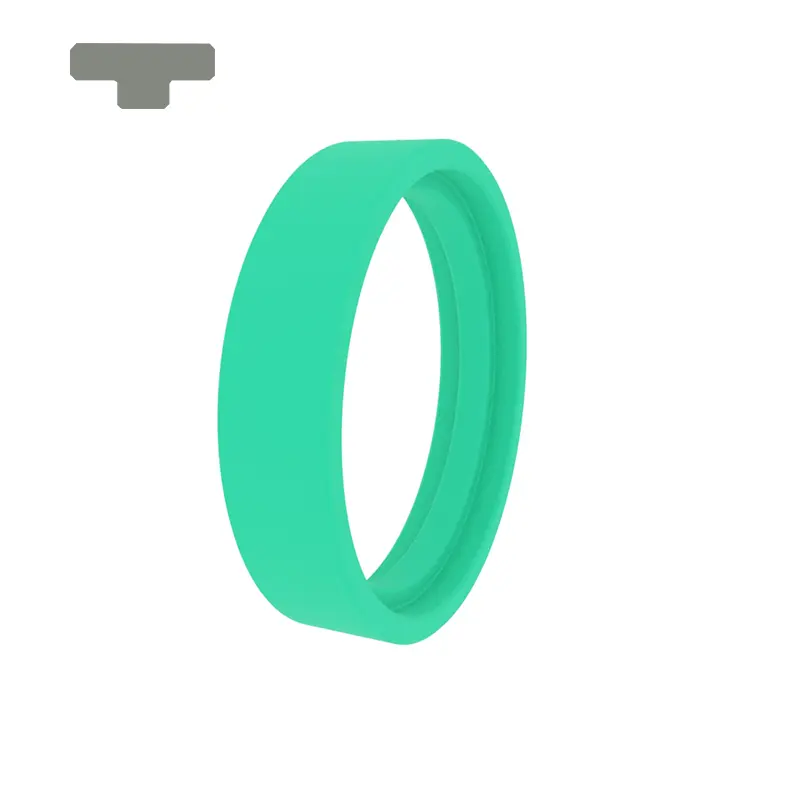

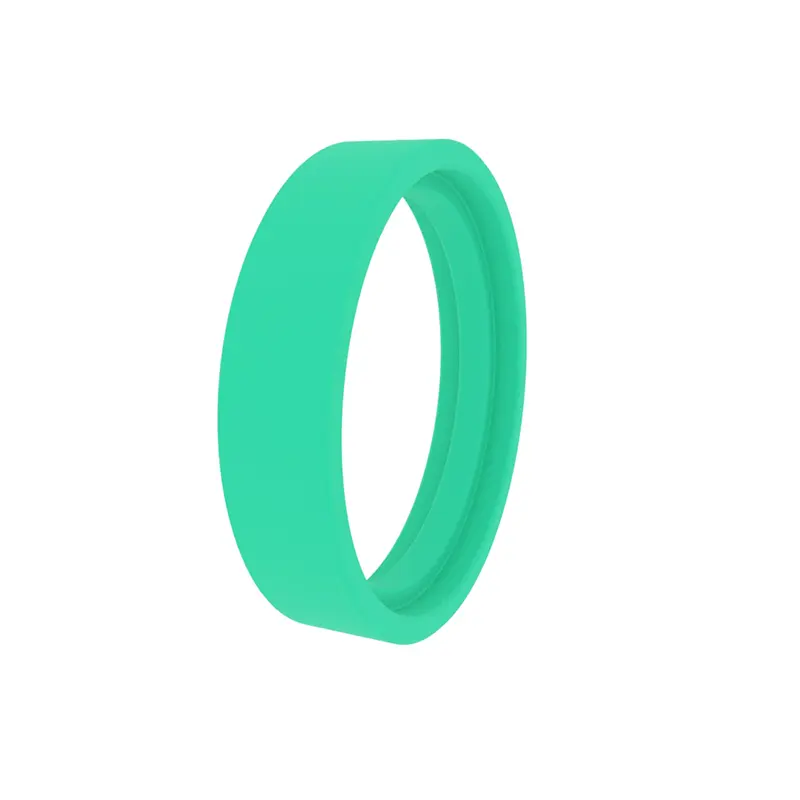

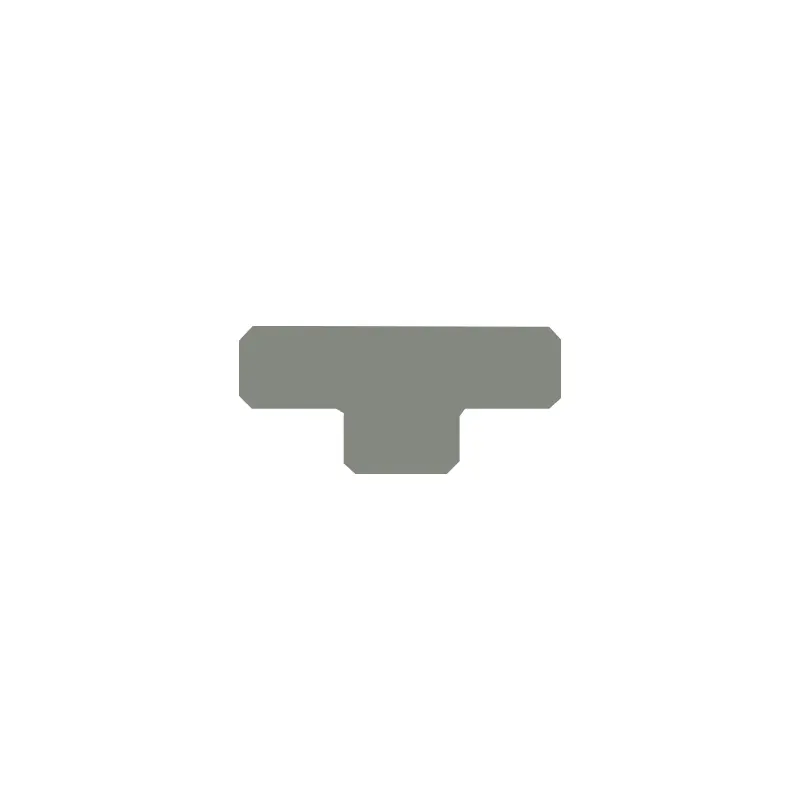

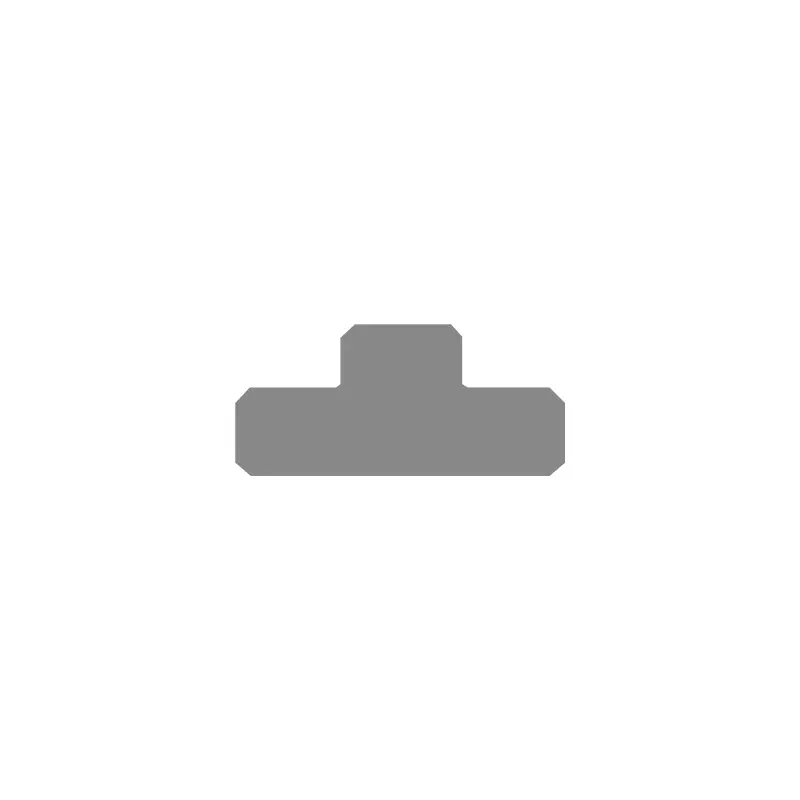

Cari Pandhuan Standard RCF105 cocog kanggo pandhuan piston. Nduwe cincin convex ing diameter utama. Bisa mbukak utawa ora.

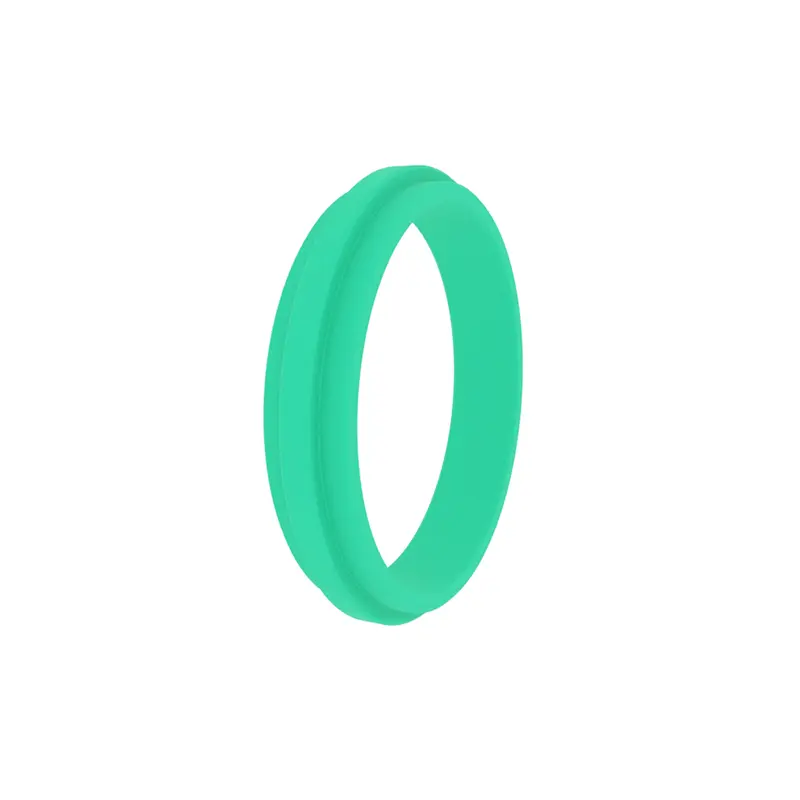

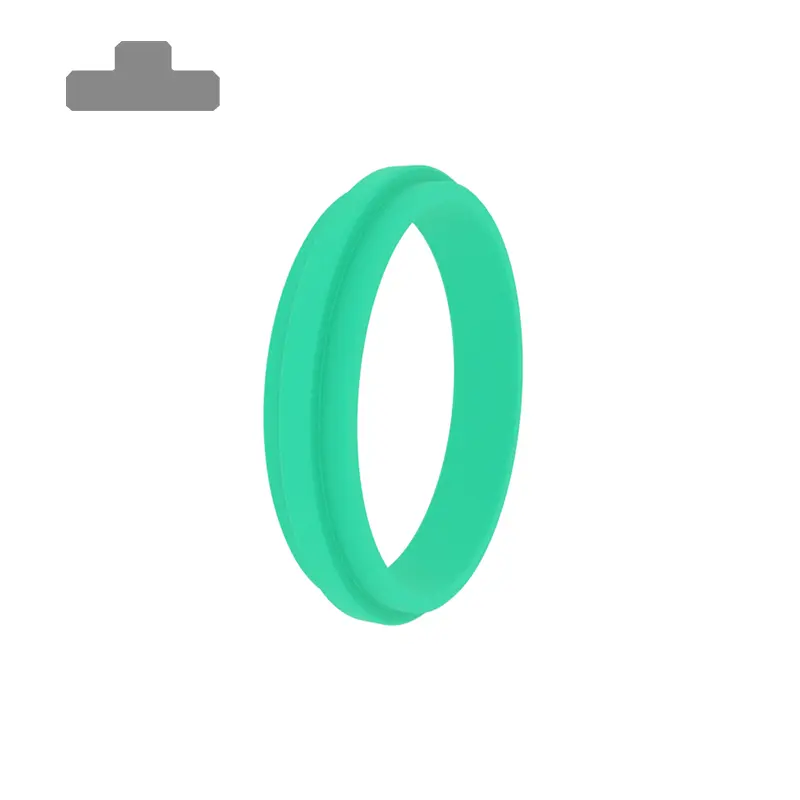

Cari Pandhuan standar RCF106 cocog kanggo pandhuan piston rod. Nduwe cincin convex ing diameter njaba. Bisa mbukak utawa ora.

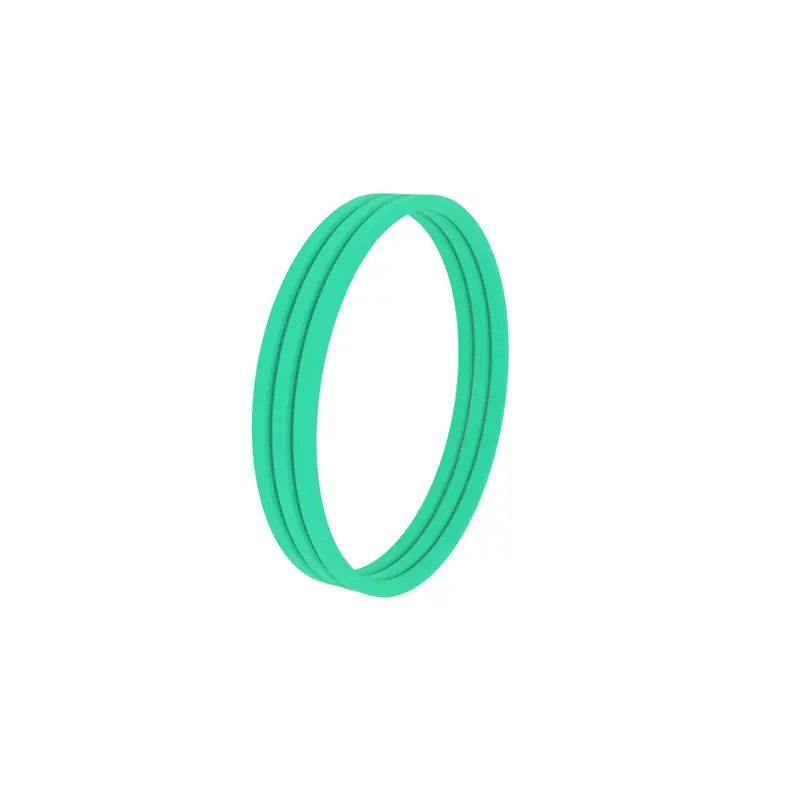

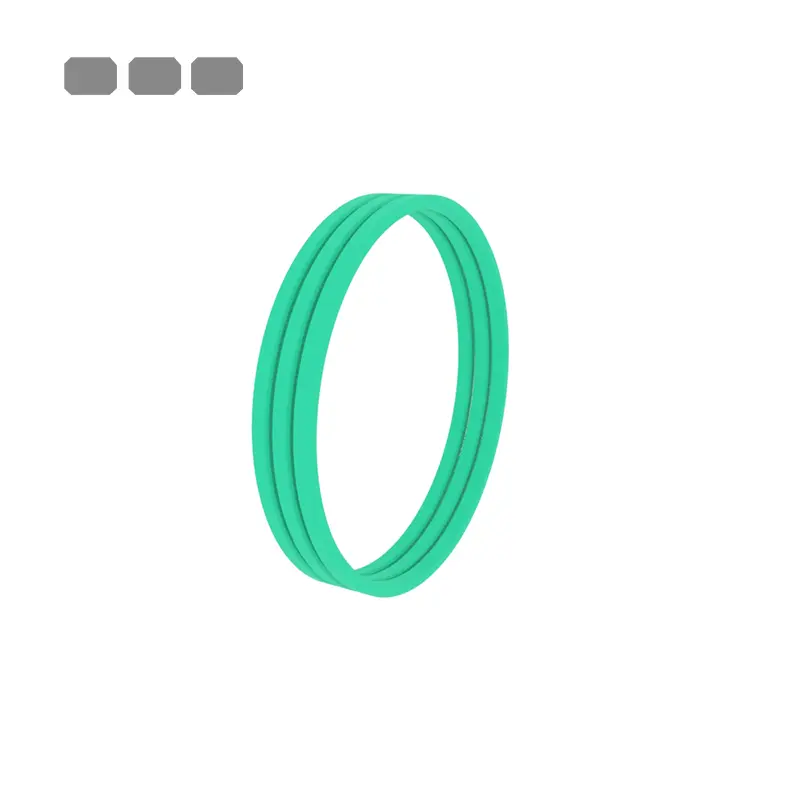

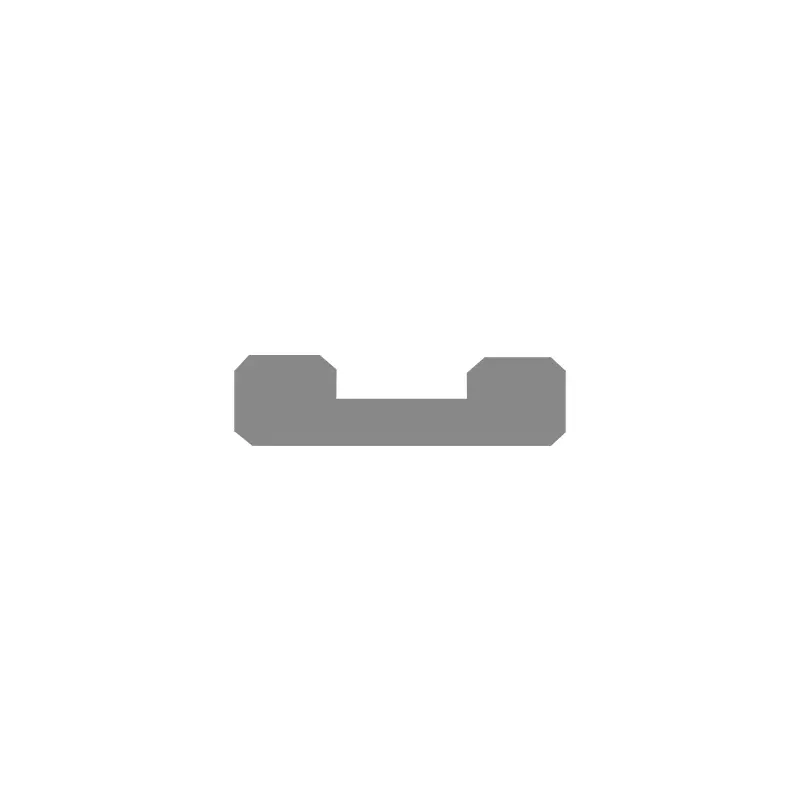

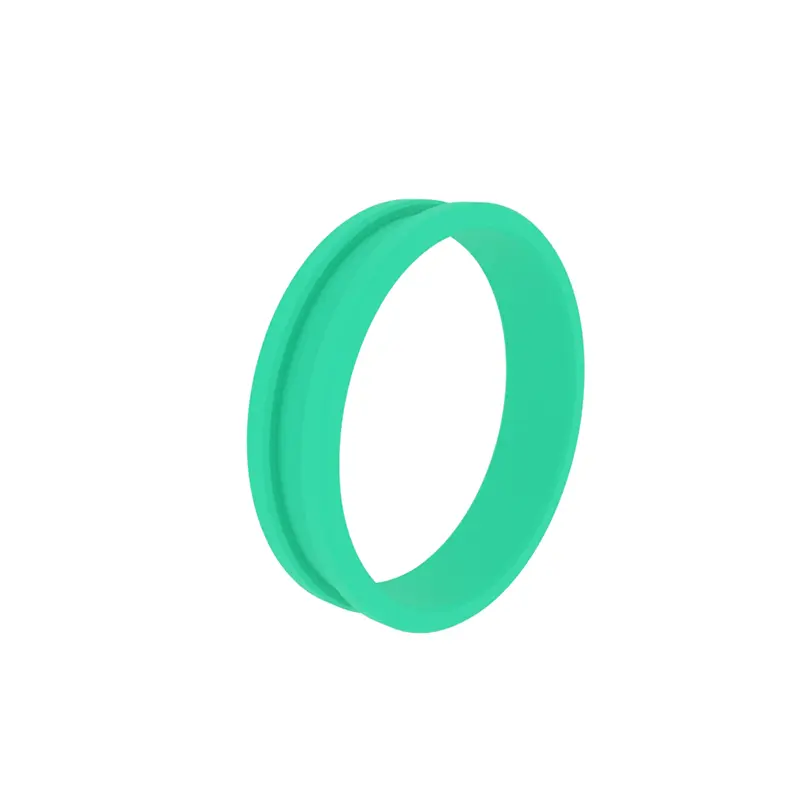

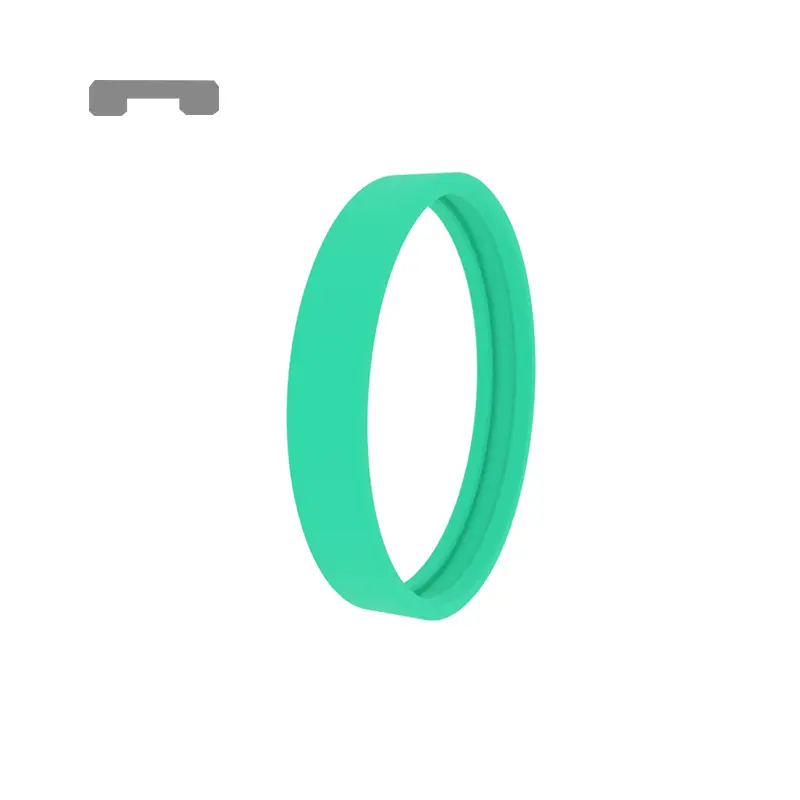

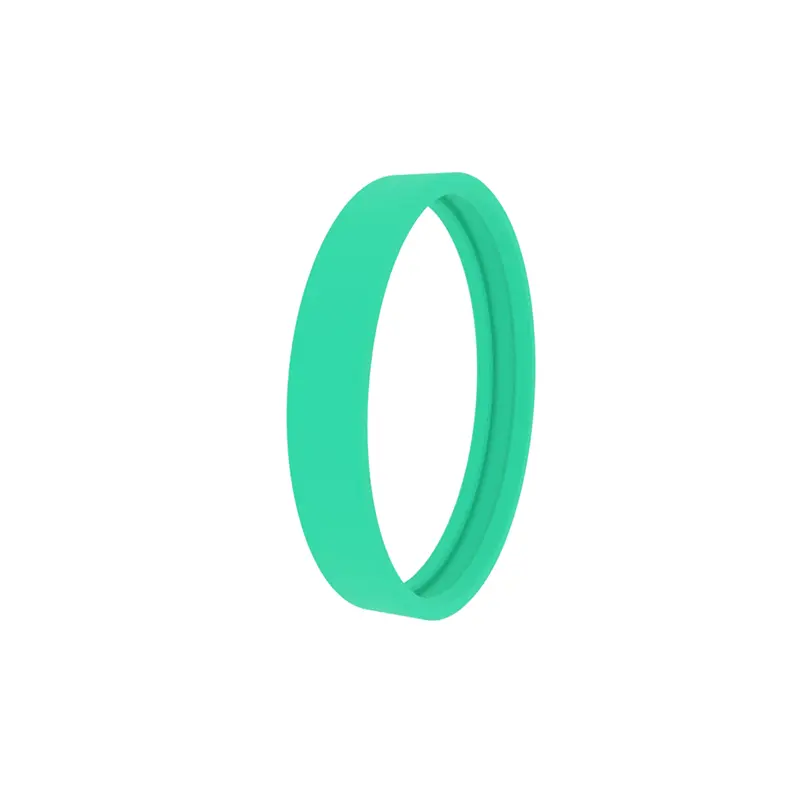

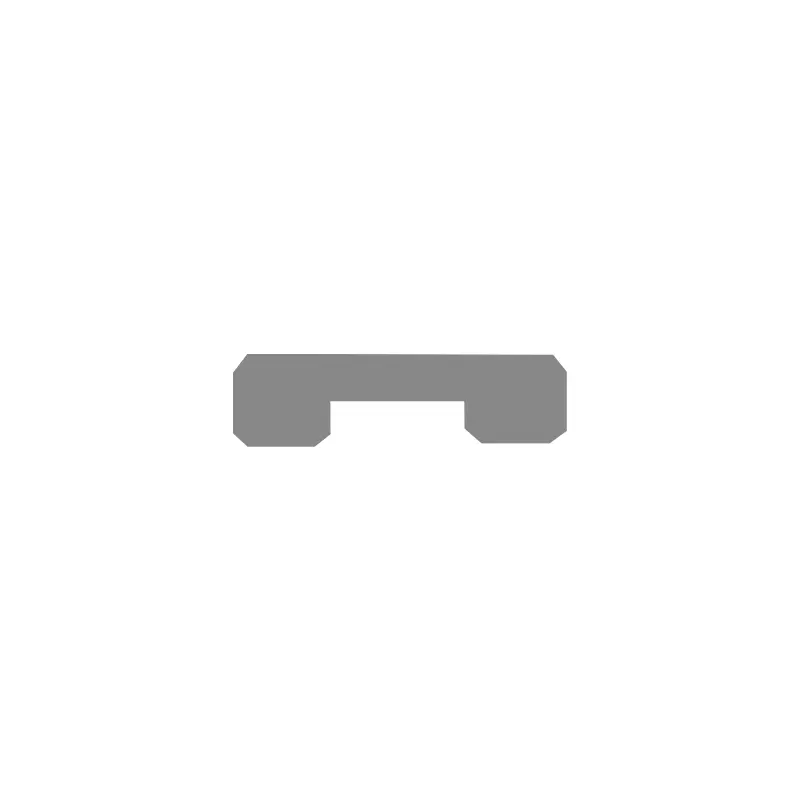

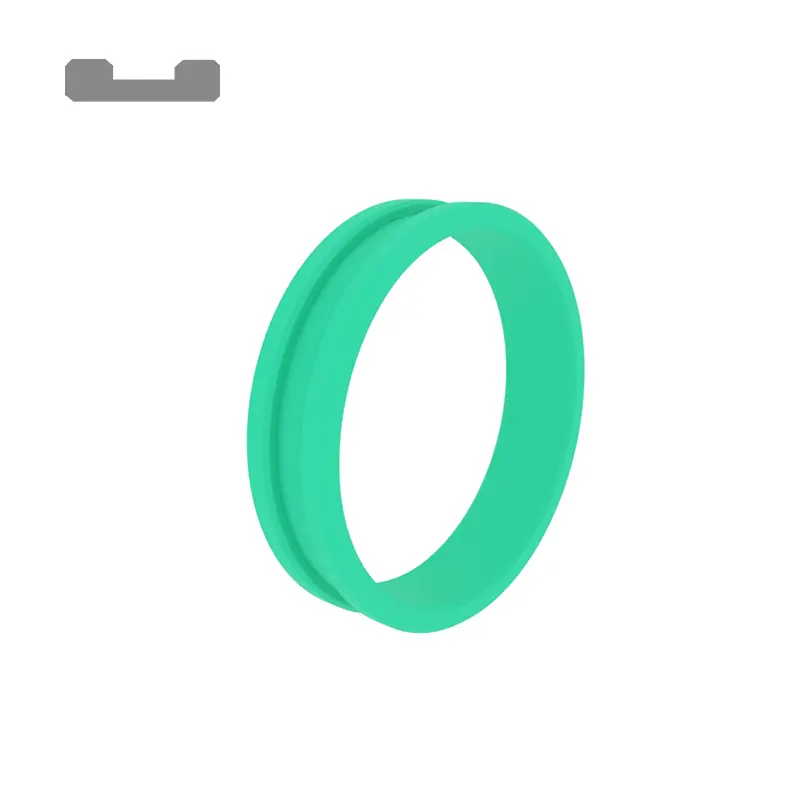

RCF107 Cari Pandhuan standar cocog kanggo pandhuan piston. Nduwe alur ing diameter utama. Bisa mbukak utawa ora.
RCF108 Cincin Pandhuan RCF108, cocog kanggo Piston Rod Pandhuan, kanthi alur ing diameter njaba, kasedhiya utawa tanpa mbukak.
Fitur lan Aplikasi Produk:
Fitur Produk
Nguripake Seal Pandhuan, Cocog kanggo alur rongga standar ISO10766, sing cocog karo logam, bisa nyegah "ngalangi" lan "rampokan" lan "rampokan" sing kuat, lan isih elastis sadurunge tekan suhu sing reged. Sisih pinggir cincin pandhuan yaiku chamfered kanggo nyegah sudhut ora diremehake menyang celah sing digawe dening chamer semickropular chamercular alur rongga.
Aplikasi utama
Mesin Teknik, Mesin Pertanian, Mesin Peletaran Injeksi, Loading lan Mbusak Platform, Dhukungan Silinders, Kendaraan Industri, Tekan, Silinder Metallurgis.

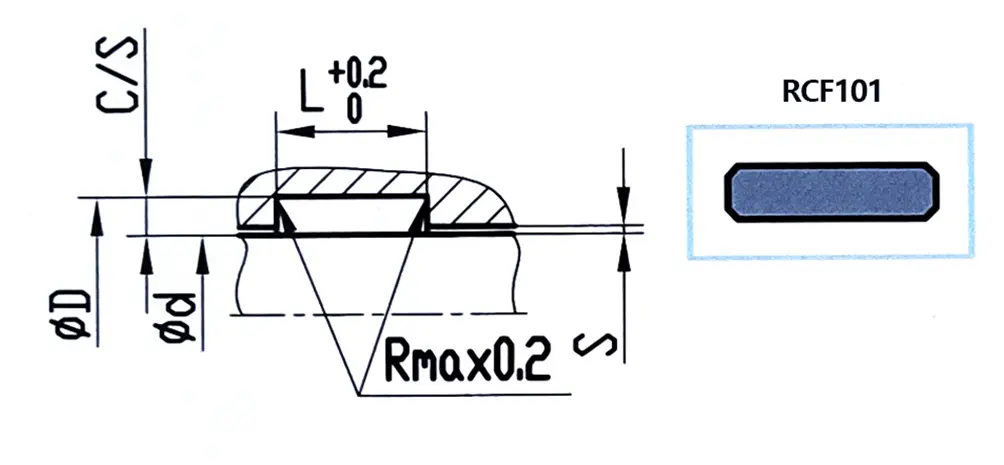

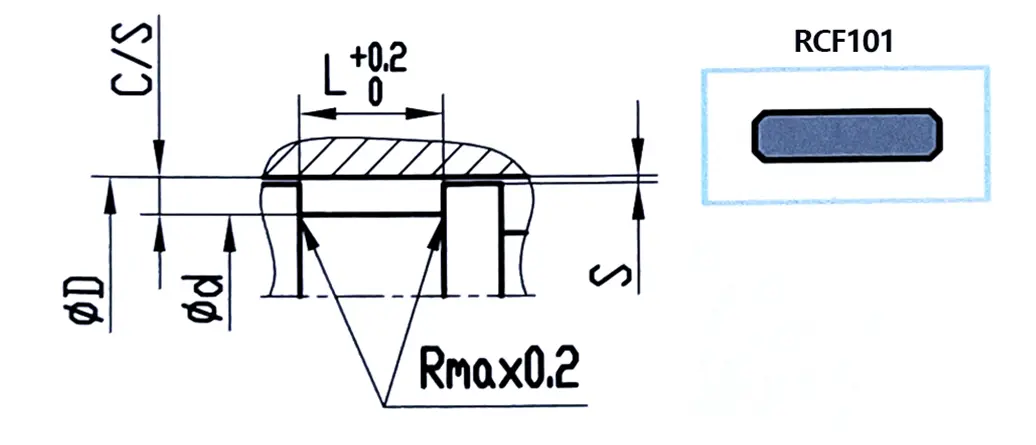

Tuladhane 1 Groove Pandhuan kanggo Rod Piston
| Φd f8 | Φd h8 | L + 0.2 | c / s | Reres radial s |
| 6-29.9 | Φd + 3 | 4 | 1.5 | 0,20-0.3 |
| 30-49.9 | Φd + 3 | 5.6 | 1.5 | 0,25-0.4 |
| 50-99.9 | Φd + 5 | 9.7 | 2.5 | 0,30-0.6 |
| 100-799.9 | Φd + 5 | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | Φd + 5 | 25 | 2.5 | 0,50-1.1 |
| > 1000 | Φd + 8 | 25 | 4 | 0,60-1,2 |
Tuladha 2 Groove Piston Dering Pandhuan
| Φd h8 | Φd f8 | L + 0.2 | c / s | Reres radial s |
| 6-29.9 | Φd-3 | 4 | 1.5 | 0,20-0.3 |
| 30-49.9 | Φd-3 | 5.6 | 1.5 | 0,25-0.4 |
| 50-99.9 | Φd-5 | 9.7 | 2.5 | 0,30-0.6 |
| 100-799.9 | Φd-5 | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | Φd-5 | 25 | 2.5 | 0,50-1.1 |
| > 1000 | Φd-8 | 25 | 4 | 0,60-1,2 |
Bahan
1. PTFE (kanggo akeh medium lan entheng);
2. Pom utawa pa (kanggo akeh cahya);
3. Filiber fenin + fenolik (kanggo akeh abot)
Milih jembar lan jembar gandar lan nomer
Formula kasebut bisa digunakake kanggo diwiwiti t = (f * f) / (d * pr)
T: Jembar Pandhuan Ring (MM), F: Muja Radial maksimum (N), F: Factor safety, PR: Munggah radial sing diidini (N / MM²), D: Rod Piston (MM)
Tuladha: D = 60mm, f = 40kn, pr = 90n / mm², f = 2, t = 40000 * 2/8 * 90 = 14,8mm = 14,8mm
Opsi sing diwilang yaiku milih pandhuan siji pandhuan kanthi ambane T = 15mm utawa Pandhuan dering kanthi ambane 9.7mm. Yen rong pandhuan dering kanthi ambane 9.7mm dipilih, faktor keamanan bisa ditambah nganti 2,6. Umume, faktor safety sing disaranake F = 2

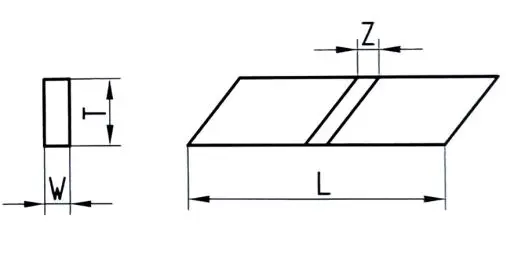

Netepake dawa nglereni
L = 3.14 * (D-w) -k kanggo piston
L = 3.14 * (d + w) -k rod piston
K minangka suhu sing tetep, 0,8 dipilih nalika suhu ana ing ngisor 120 derajat, lan 2.0 dipilih nalika suhu luwih dhuwur 120 derajat.

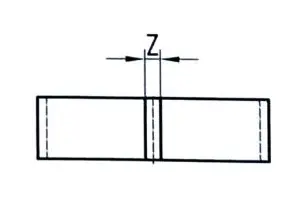

Pitungan saka celon z
|
|
Phenolic Resin / Pom | PTFE |
| Kanggo Rod Piston | 0,050 (φd + w) | 0,042 (φd + w) |
| Kanggo piston | 0,050 (φd-w) | 0,042 (φd-w) |
Jinis incision

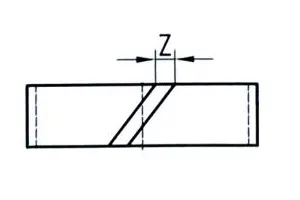

30 ° Bevel Cut
Lurus Cut (Digunakake Digunakake Rotasi utawa Swing lan Grooves Non-standar)

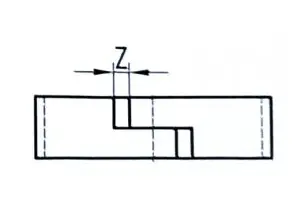

Incisi z berbentuk z (uga duwe fungsi sealing)
