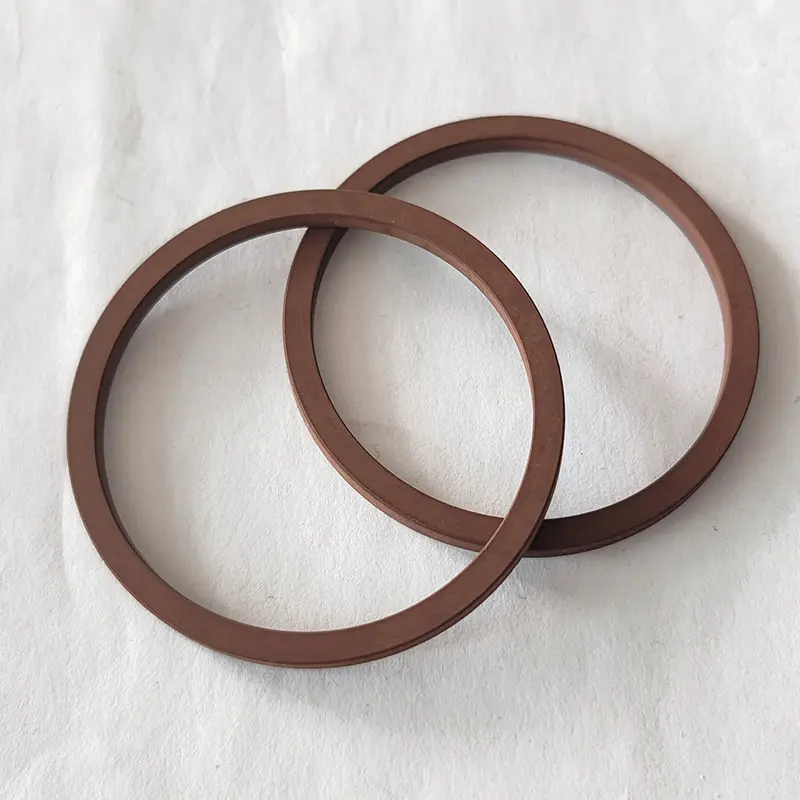

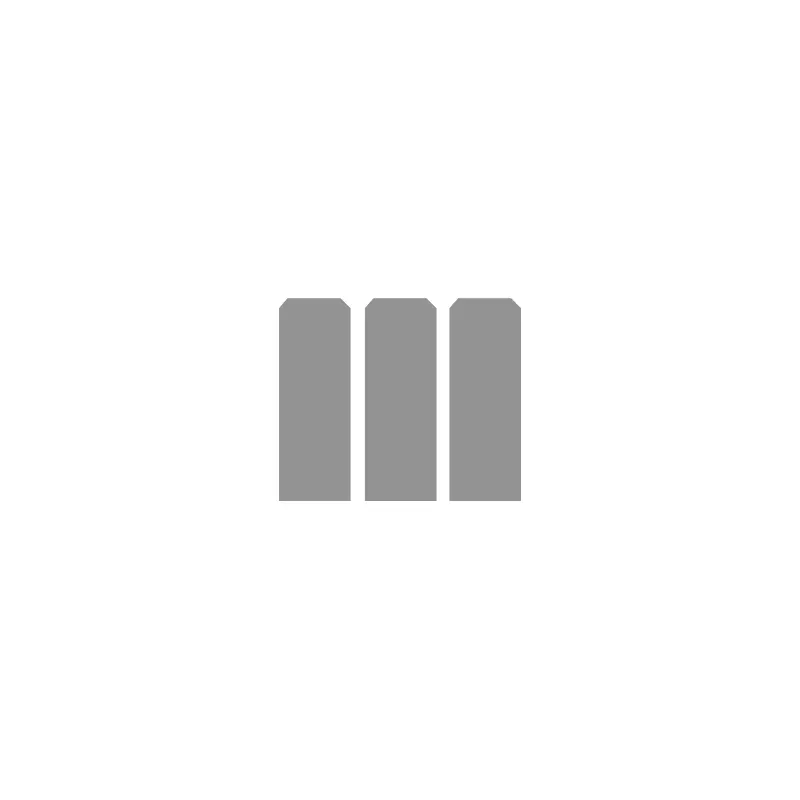

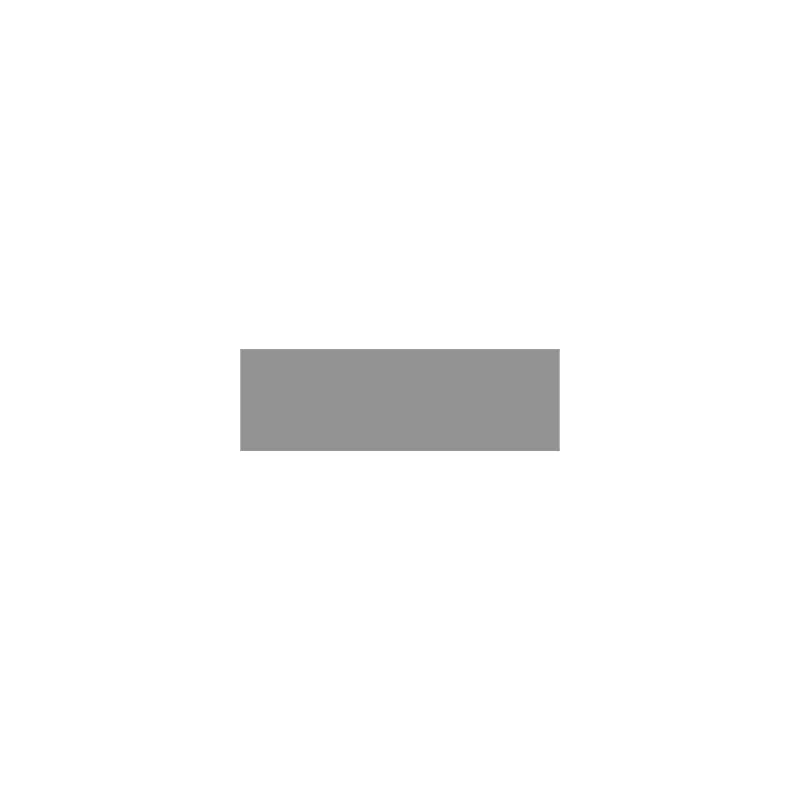

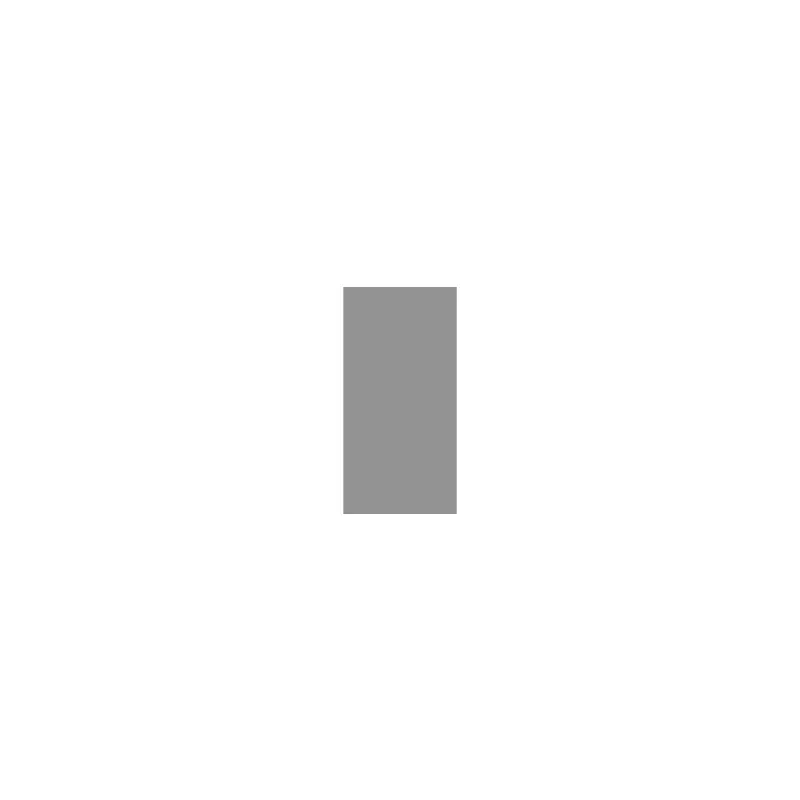

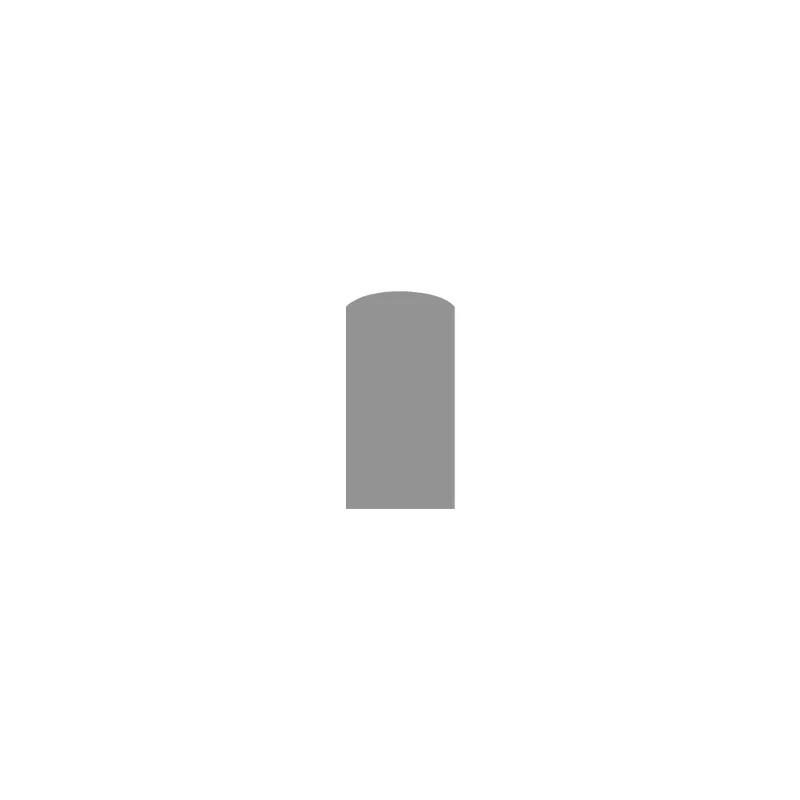

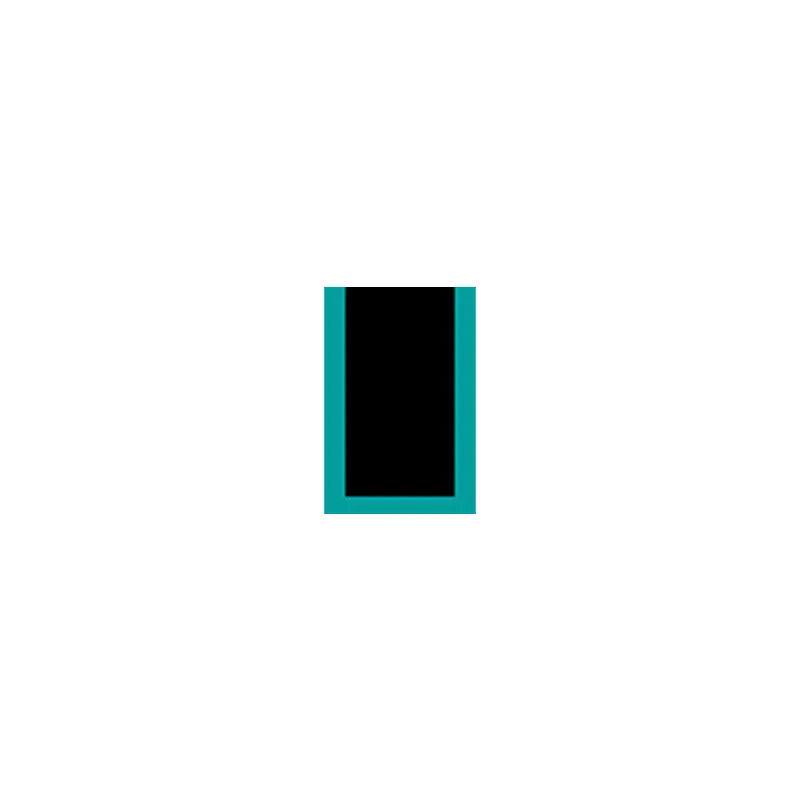

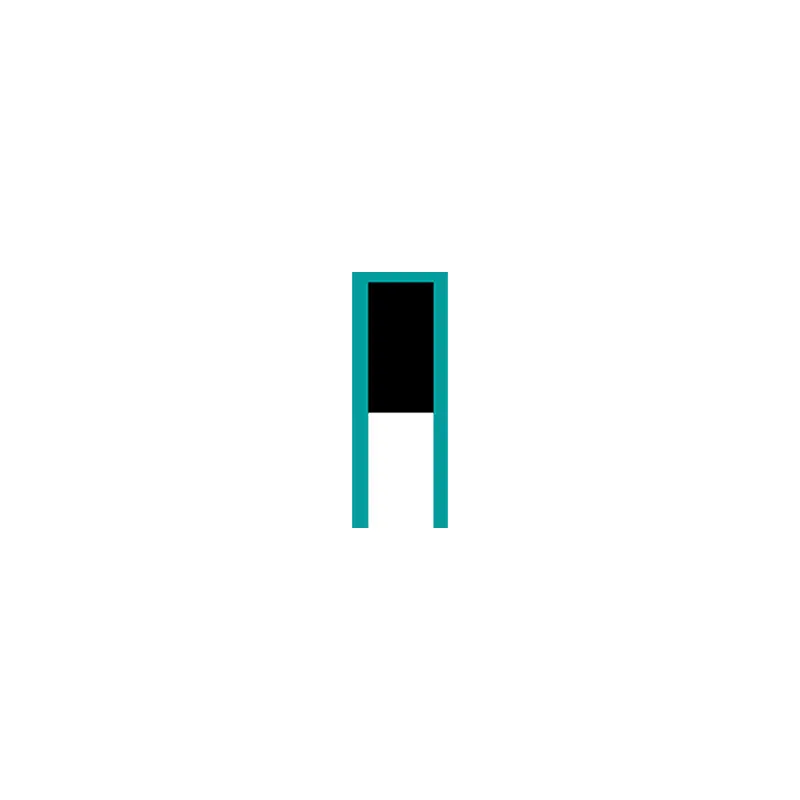

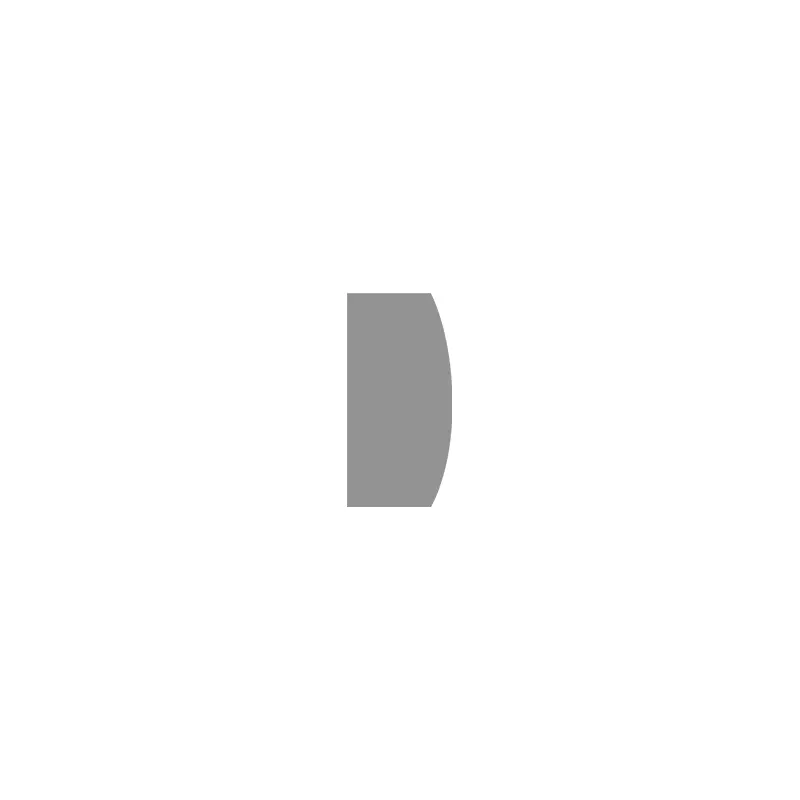

Kita nyedhiyakake macem-macem solusi segel statik, nutupi tujuan umum lan produk khusus sing tekanan tinggi. Rcfl106 / 102 lan RCK126 minangka model dhasar kanthi struktur sing gampang lan aplikasi sudhut; Desain instalasi RCS130 / 131 lan RCFL108 ngetrapake desain instalasi Diameter Listrik kanggo njamin stabilitas Groove; RCCK120 / 127 lan seri seri sing padha karo linuwih sing padha liwat instalasi diameter diameter.
Nanggepi kebutuhan flange, RCF110 lan RCR118 bisa nyebabake tekanan ing loro arah, lan arah tekanan kudu dituduhake nalika pesenan. Garis produk kanthi lengkap nutupi tekanan kanggo kahanan kerja tinggi, lan materi tahan tahan lan tahan karat, lan digunakake kanthi akeh ing sistem hidraulik, sambungan pipa lan penyelakan peralatan industri.
Fitur lan Aplikasi Produk:
Aplikasi: Umum tujuan, id seal, od segel, segel axial
Spesifikasi lan alur hroves
Ukuran Pesenan
Φd1 ...... DIeter
Φd2 ...... Bagean diameter
Conto conto
Model: RCFL106
Diameter diameter diameter batin: 14x1.8
Bahan: NBR
Aplikasi
Tekanan saka njero: O-ring dikompres saka diameteripun njaba
Meksa saka njaba: o-ring dikompres saka diameteripun
O-cincin duwe toleransi manufaktur sing tepat. Toleransi sing diidini wis standarisasi miturut Din3771 lan Iso3601 / 1 (bagean diameteripun nganti 7mm, batin nganti 670mm). Toleransi sing cocog ditampilake ing tabel ing ngisor iki.
| Toleransi bagean | ||||||||
| Bagean | 1.80 | 2.65 | 3.55 | 5.30 | 7.00 | 8.4 | 10.00 | 12.00 |
| Toleransi | ± 0,08 | ± 0,09 | ± 0,10 | ± 0.13 | ± 0.15 | ± 0.18 | ± 0.21 | ± 0,25 |
| Toleransi DIAMATED INNER | ||||||||||
| Diameter utama | 1.80 ~ 6.30 | 6.70 ~ 11.20 | 11.8 ~ 21.2 | 22.4 ~ 40.0 | 41.2 ~ 80.0 | 82.5 ~ 160 | 165 ~ 300 | 300 ~ 650 | 670 ~ 910 | 910 ~ 1180 |
| Toleransi | ± 0.13 | ± 0.16 | ± 0.19 | ± 0.95 | ± 0,86 | ± 0,78 | ± 0,74 | ± 0,67 | ± 0,60 | ± 0,65 |

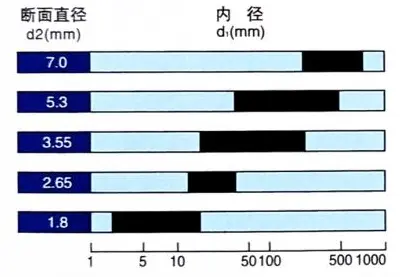

| Persentasi diameteripun sing cocog karo%% | ||||||||||

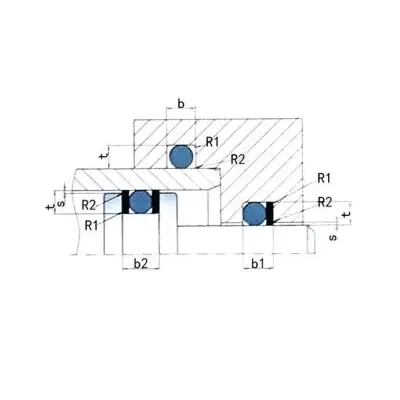

Ukuran Groove
 |
||||||||||
| Bagean D2 | Groove Ambth T | Unit Width Groove: MM (+0.20) | Radius R1 mm | |||||||
| mm | Statis | Dinamis (hidrolik) | Dinamis (peumatik) | b Ora ana cincin | B1 1 Ring Ring | b2 2 ring rain | ||||
| 1.00 | 0.65 | ± 0,05 | 0.75 | ± 0,02 | 0.80 | ± 0,02 | 1.4 | 2.4 | 3.4 | 0,2-0.4 |
| 1.50 | 1.05 | 1.20 | 1.25 | 2.0 | 3.0 | 4.0 | 0,2-0.4 | |||
| 1.80 | 1.30 | 1.45 | 1.55 | 2.4 | 3.4 | 4.4 | 0,2-0.4 | |||
| 2.00 | 1.50 | 1.65 | 1.75 | 2.7 | 3.7 | 4.7 | 0,2-0.4 | |||
| 2.50 | 1.95 | 2.10 | 2.20 | 3.4 | 4.9 | 6.4 | 0,2-0.4 | |||
| 2.65 | 2.05 | 2.25 | 2.35 | 3.6 | 5.1 | 6.6 | 0,2-0.4 | |||
| 3.00 | 2.40 | 2.55 | 2.70 | 4.2 | 5.7 | 7.2 | 0,2-0.4 | |||
| 3.50 | 2.80 | ± 0,07 | 3.05 | ± 0,05 | 3.20 | ± 0,05 | 4.8 | 5.3 | 7.8 | 0.3-0.6 |
| 3.55 | 2.85 | 3.10 | 3.25 | 4.8 | 6.3 | 7.8 | 0.3-0.6 | |||
| 4.00 | 3.25 | 3.50 | 3.65 | 5.4 | 6.9 | 8.4 | 0.3-0.6 | |||
| 5.00 | 4.15 | ± 0,10 | 4.45 | 4.65 | 6.8 | 8.8 | 10.8 | 0.3-0.6 | ||
| 5.30 | 4.40 | 4.70 | 4.90 | 7.2 | 9.3 | 11.2 | 0.6-1,0 | |||
| 7.00 | 5.85 | 6.25 | 6.55 | 9.6 | 12.1 | 14.6 | 0.6-1,0 | |||
| 8.40 | 7.10 | 7.50 | 7.90 | 12.9 | 13.4 | 15.6 | 0.6-1,0 | |||
