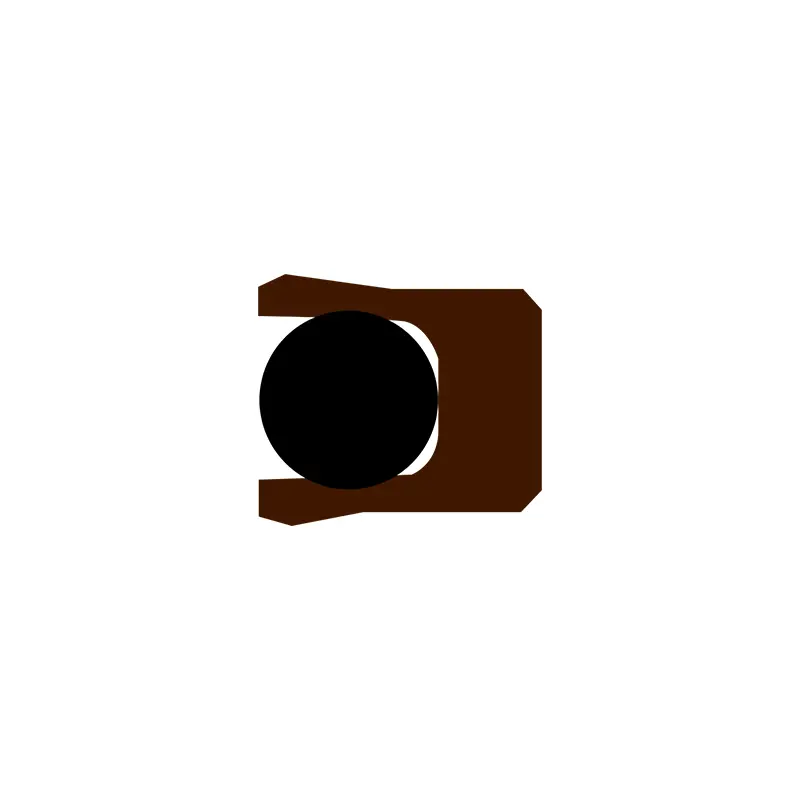

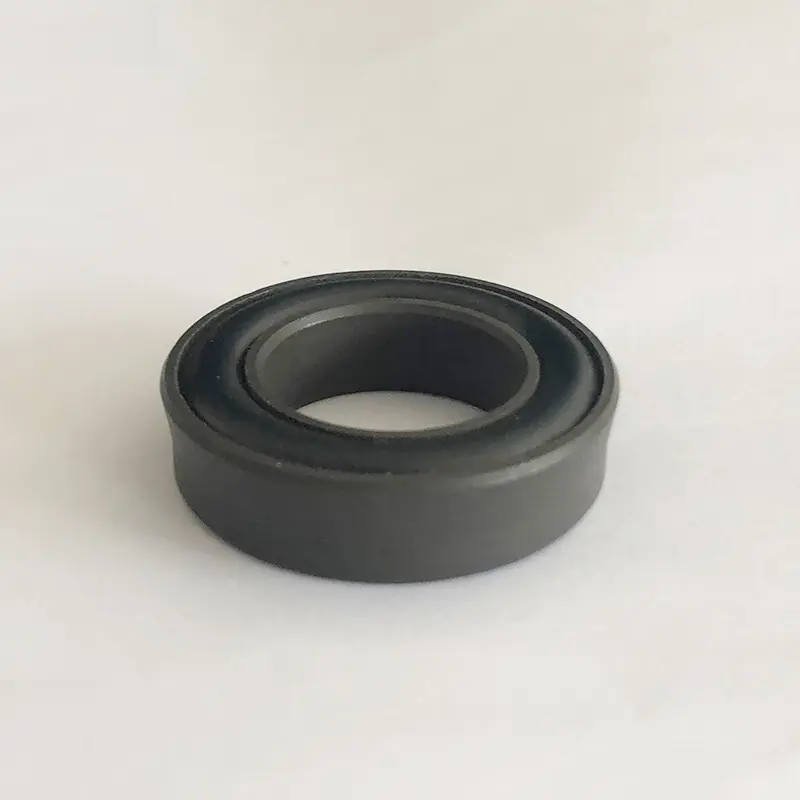

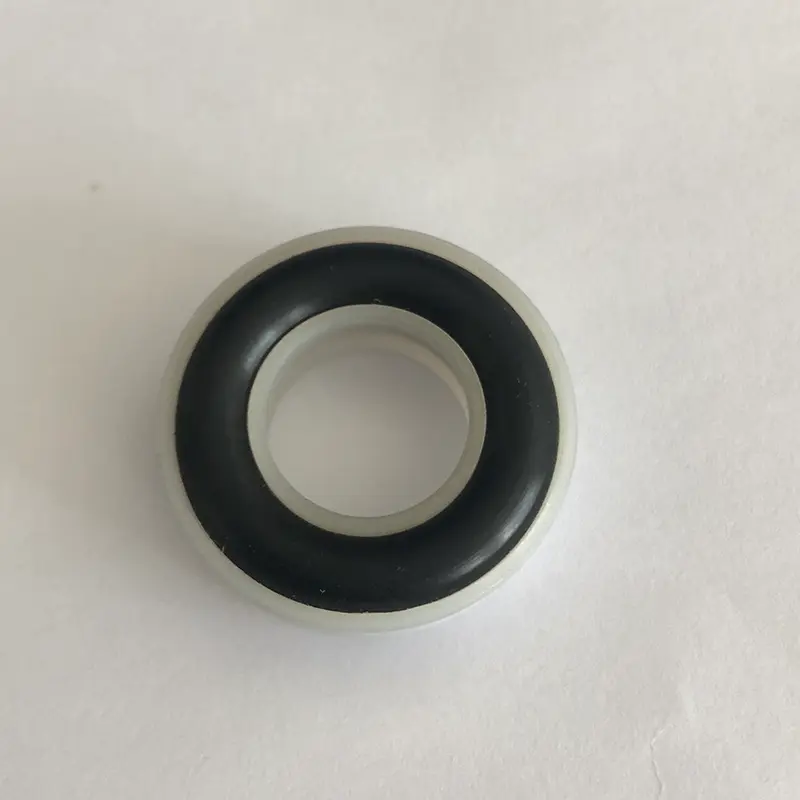

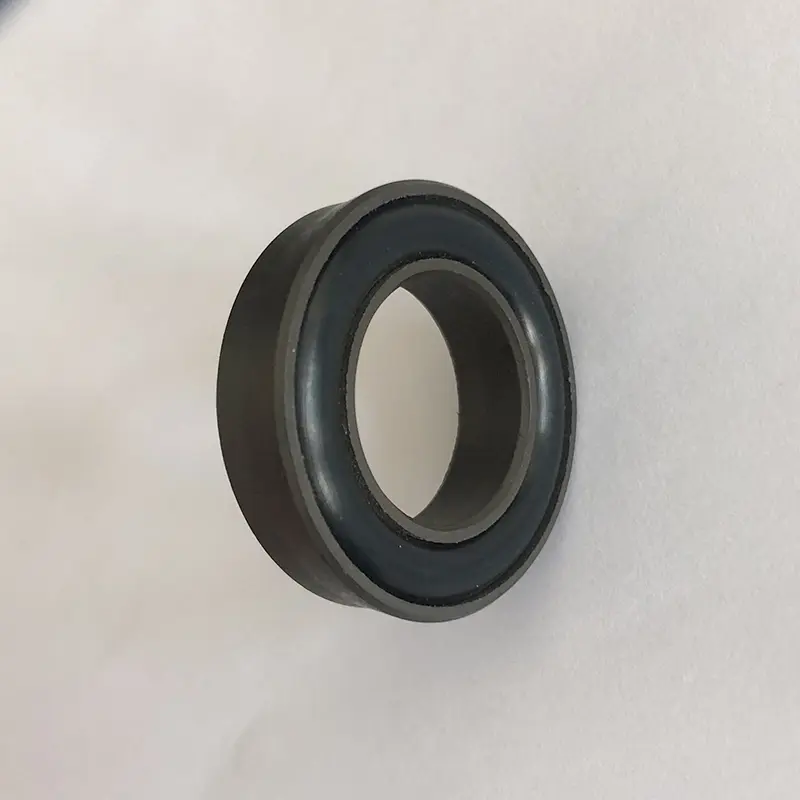

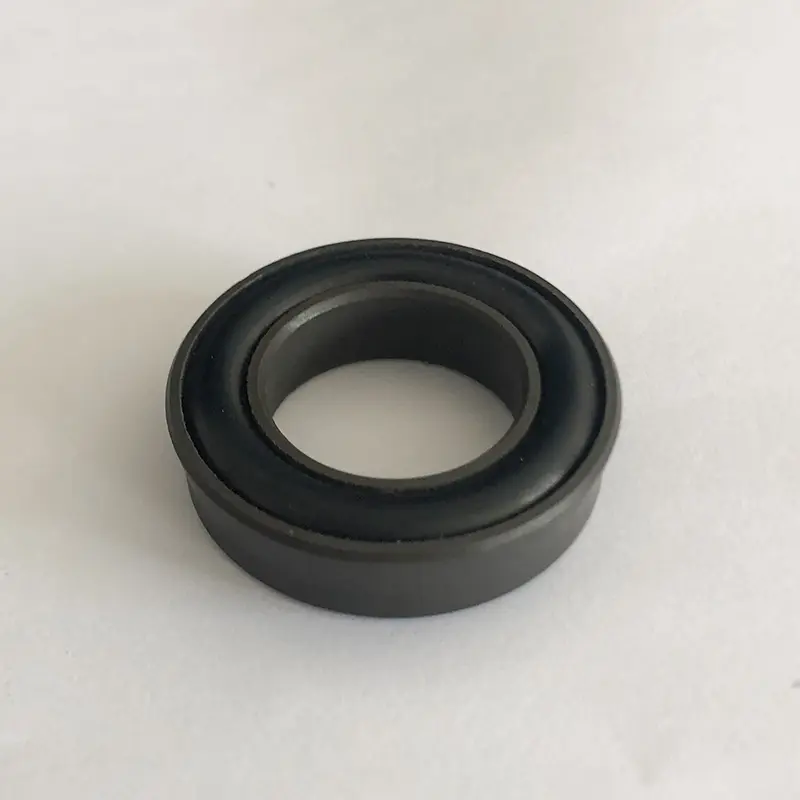

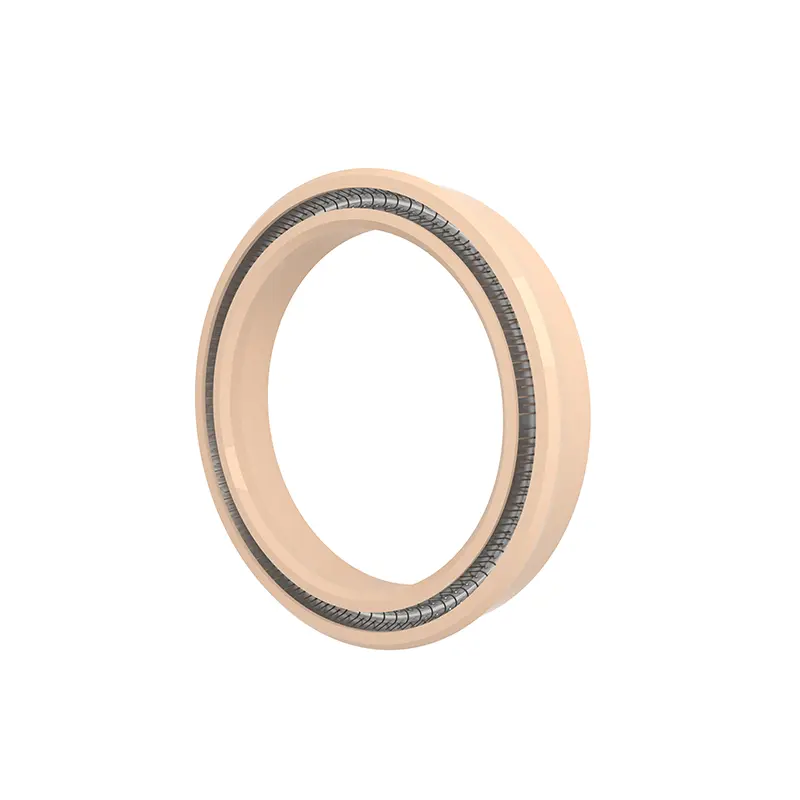

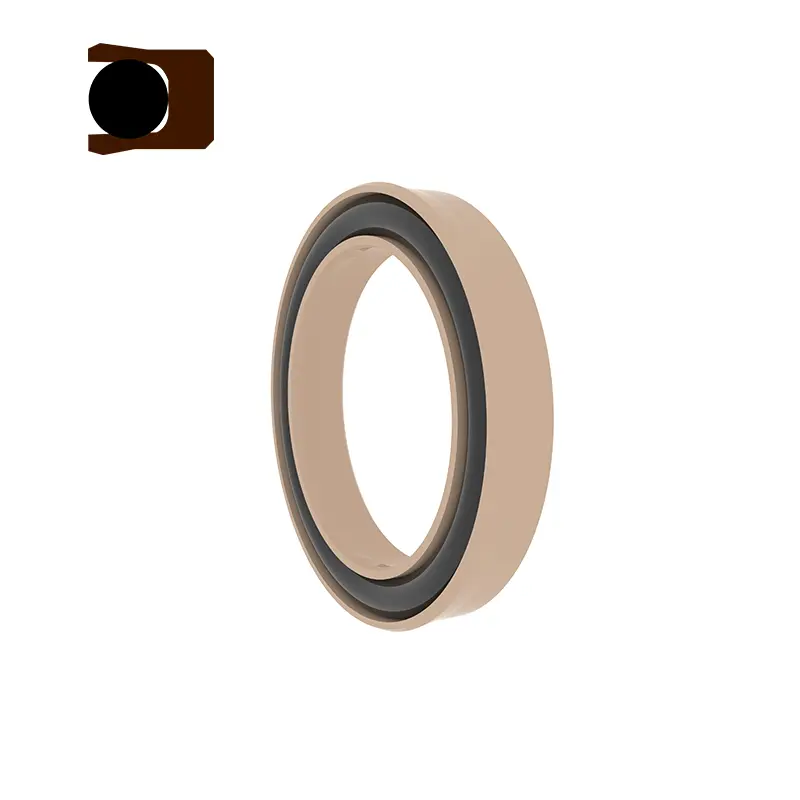

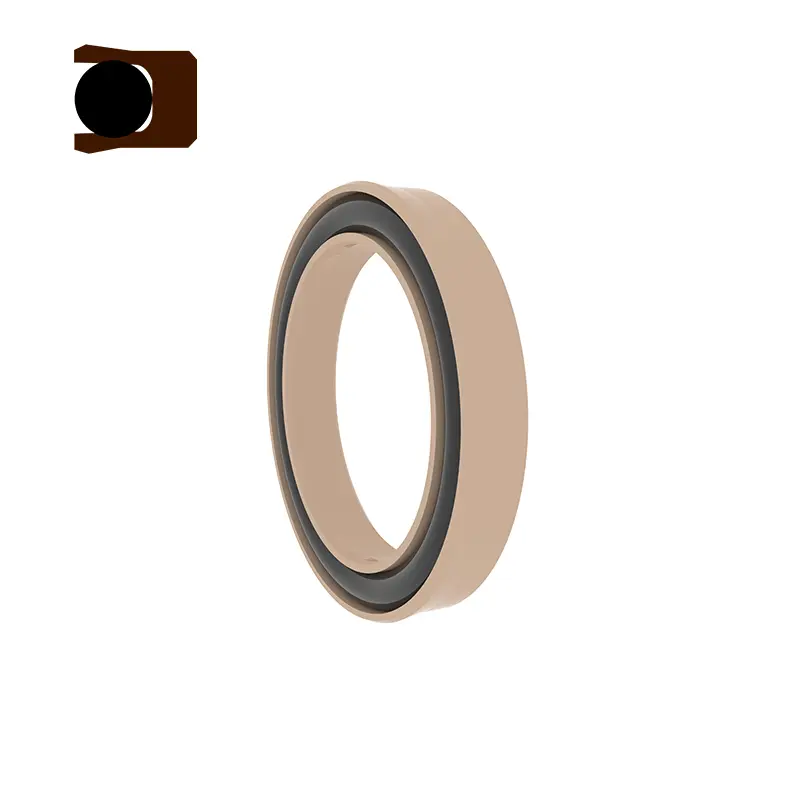

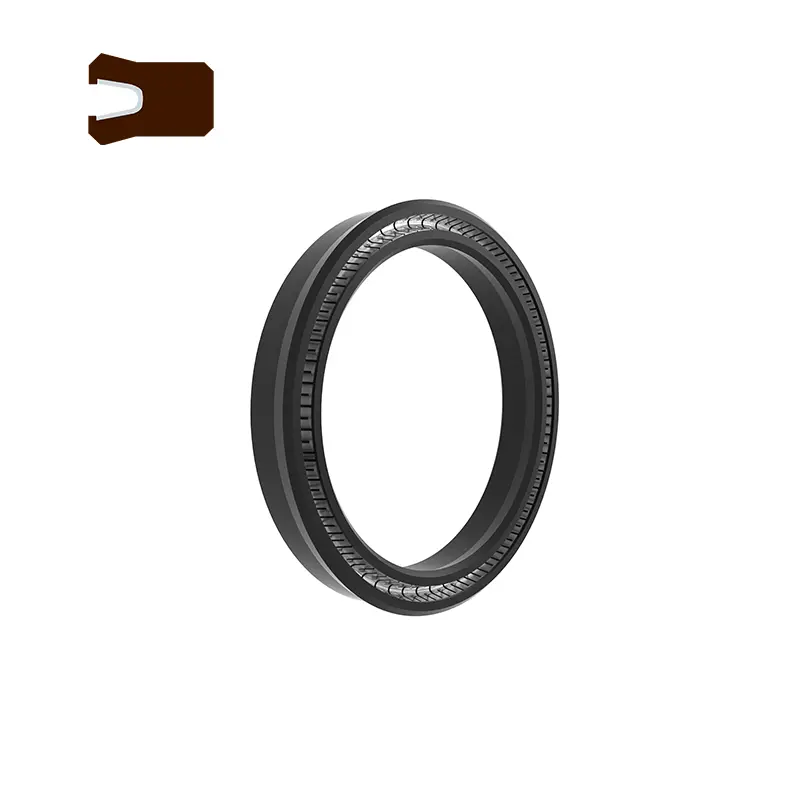

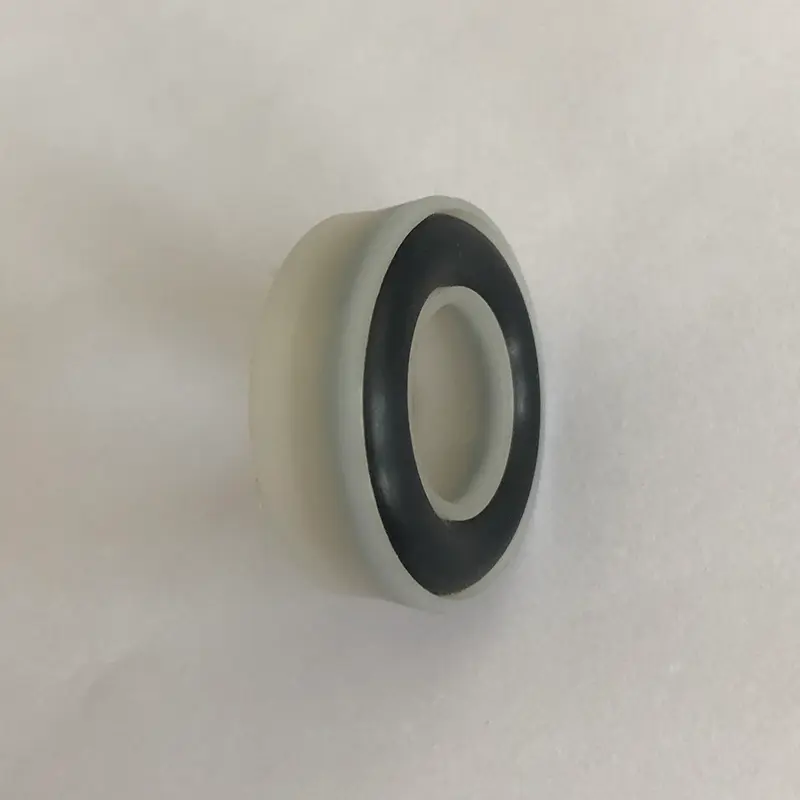

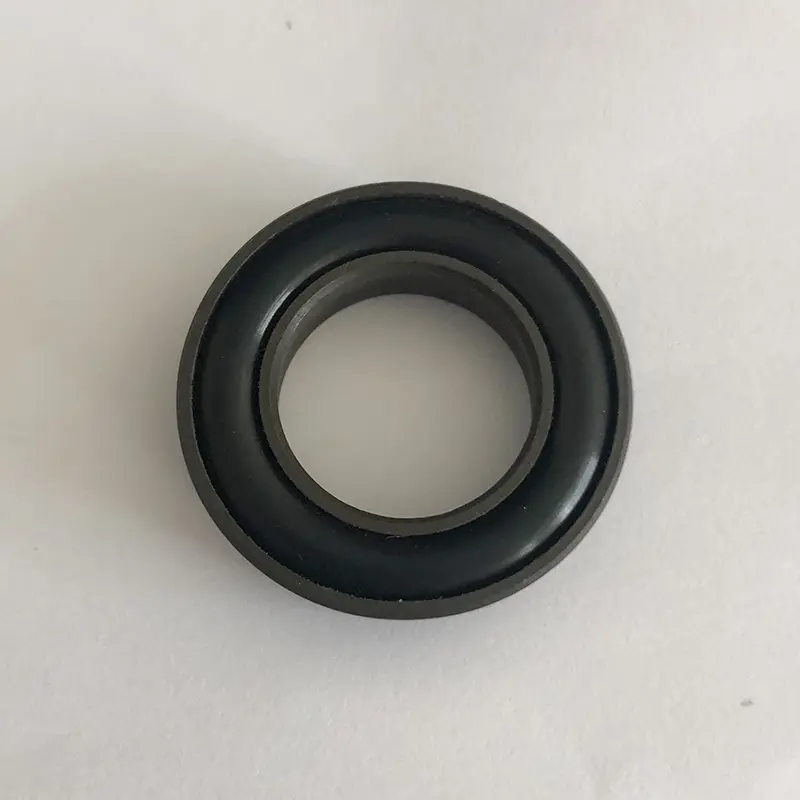

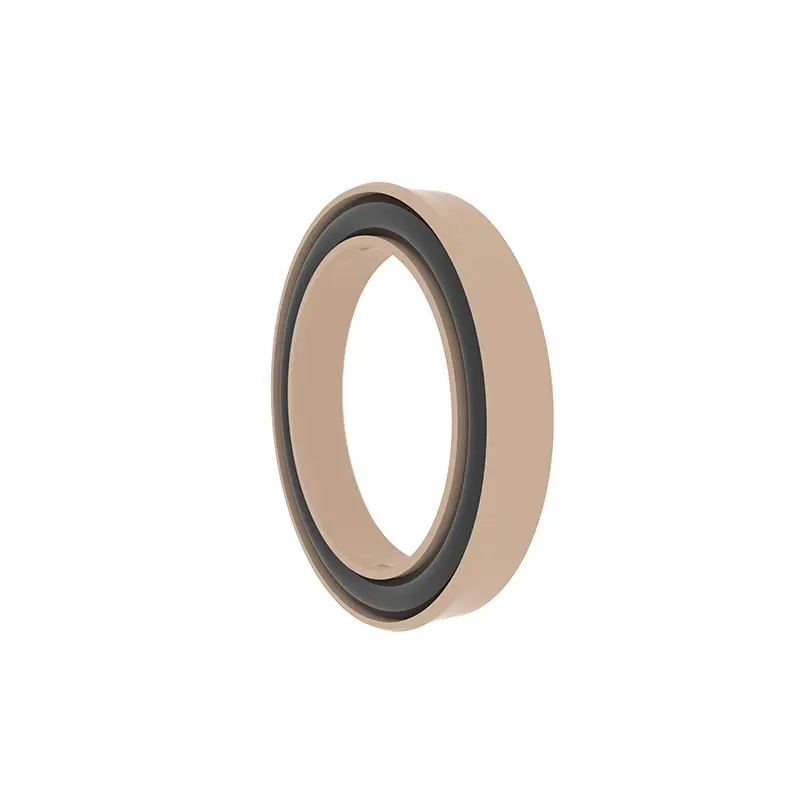

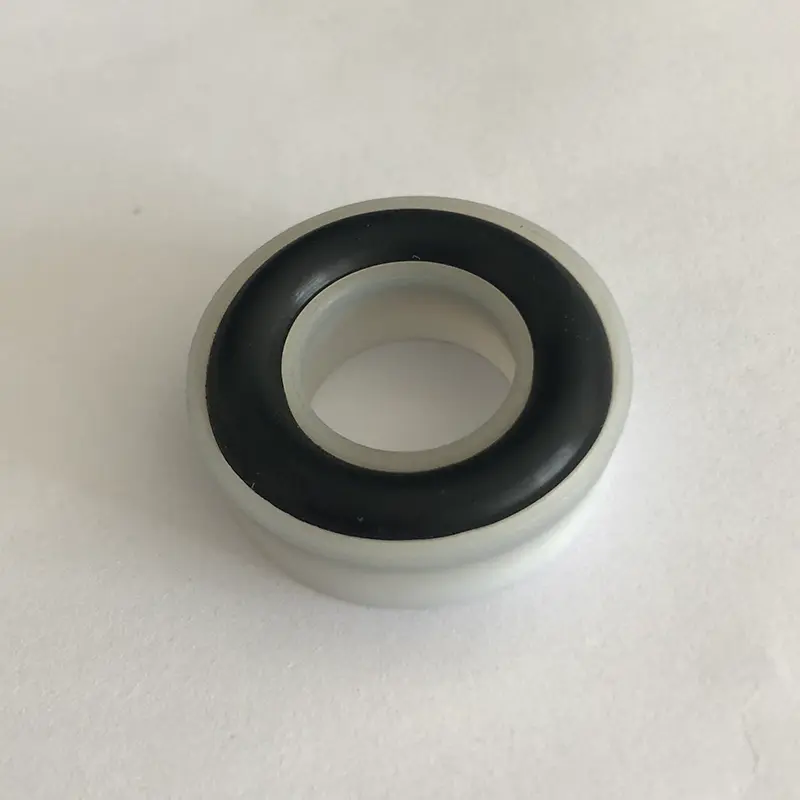

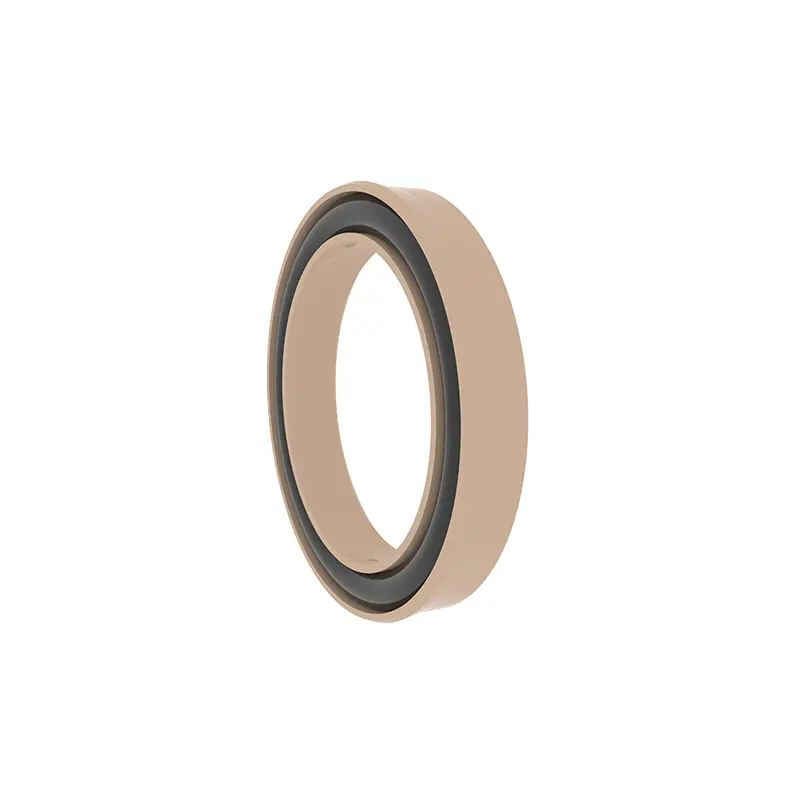

RC16 kita minangka segel plug, lan RC16-B minangka segel kombinasi y-berbentuk Y. Alur saka wong loro padha lan bisa diinstal ing alur sing ditemtokake ML5514f lan ISO3771.
Ing produk seal semi sing kuat, RC65 Series, RC65 minangka segel plug, lan RC65-B minangka segel kombinasi y-berbentuk Y. Dheweke uga duwe desain groove sing padha lan bisa diinstal ing alur sing wis ditemtokake ML5514f lan ISO3771.

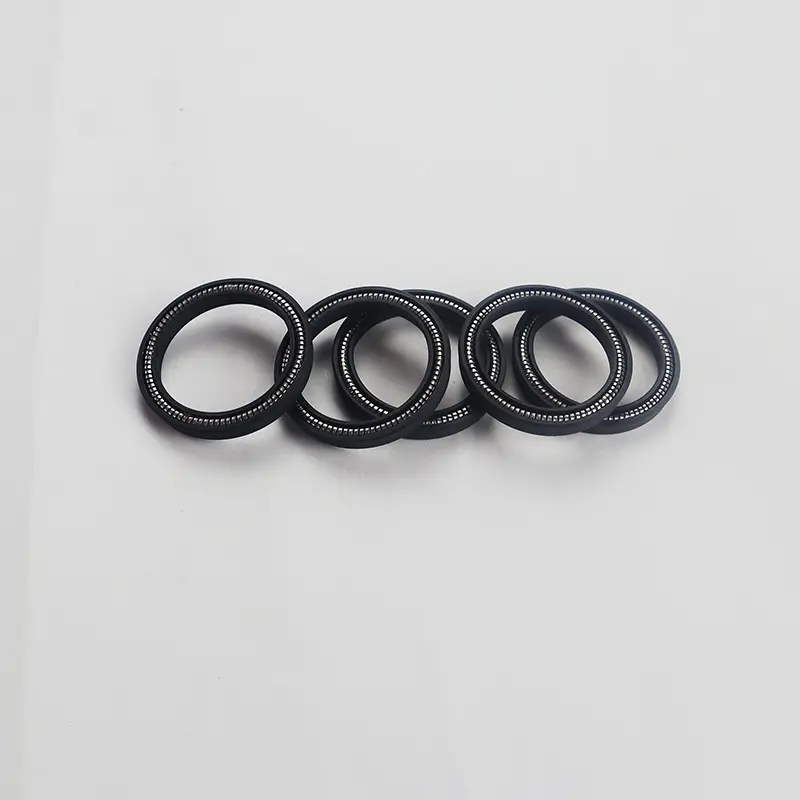

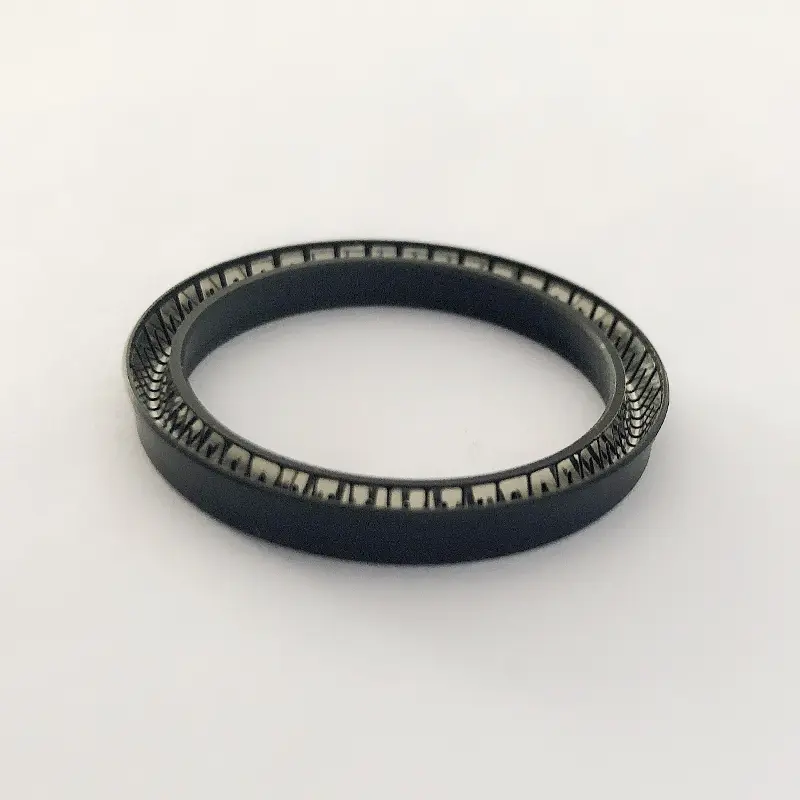

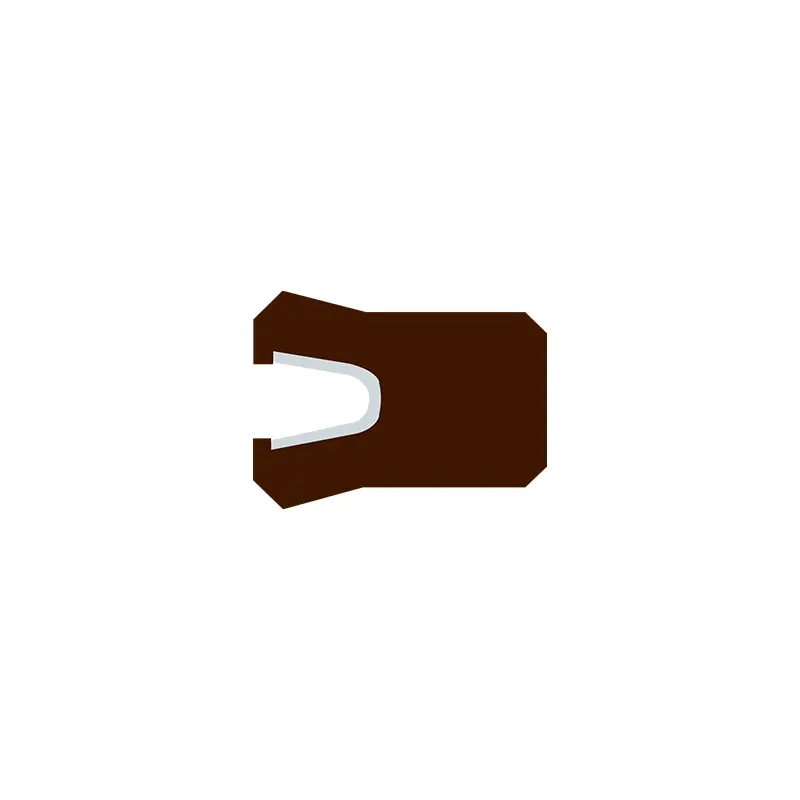

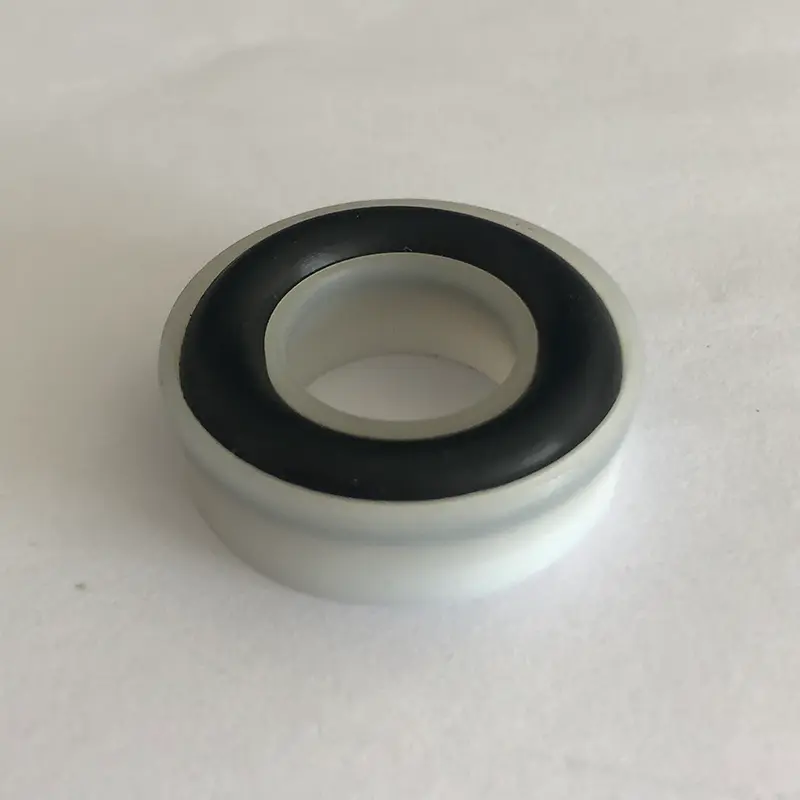

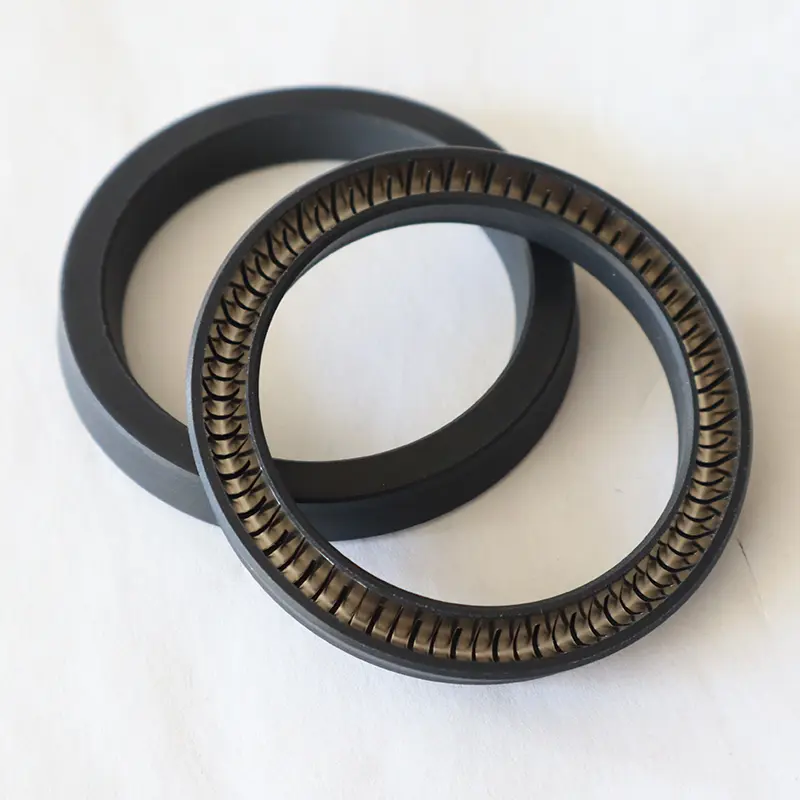

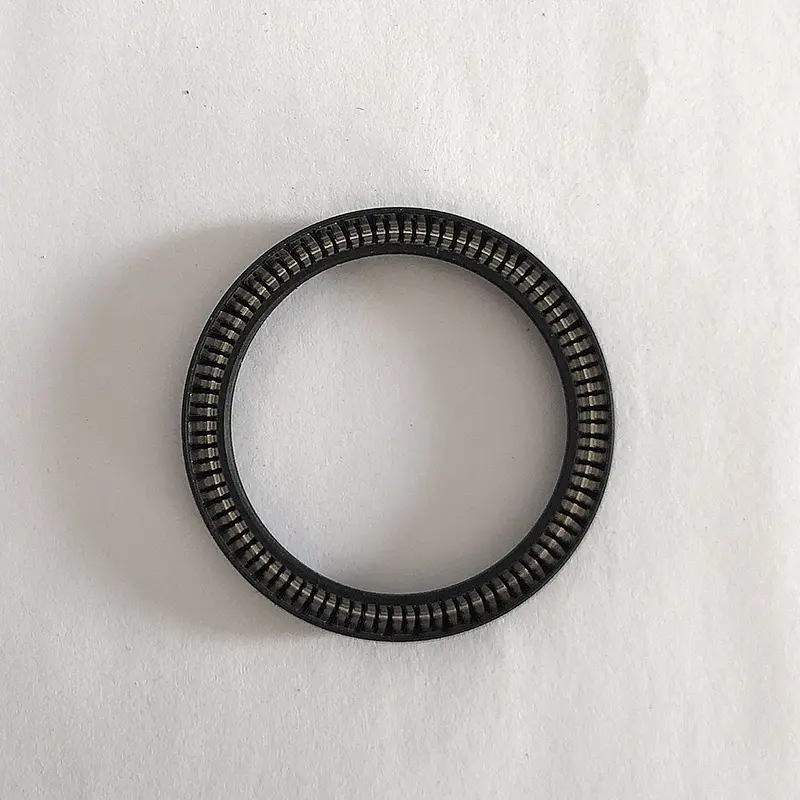

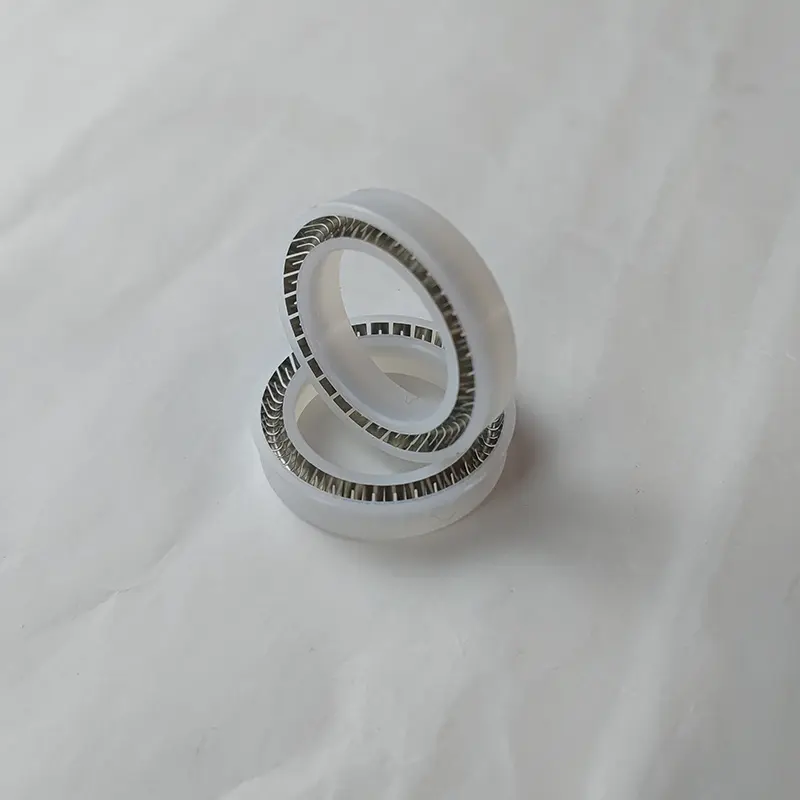

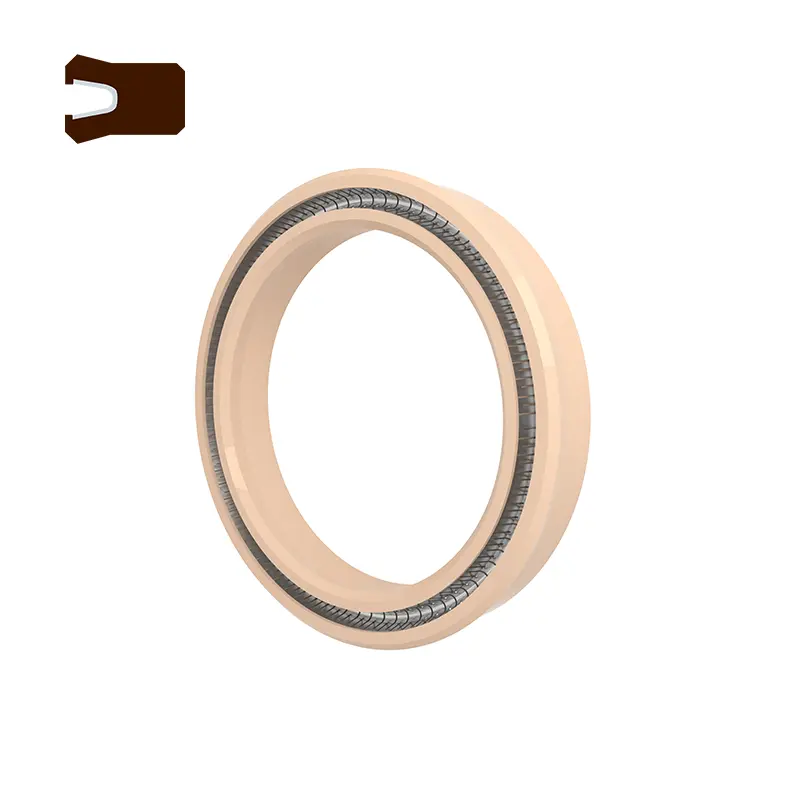

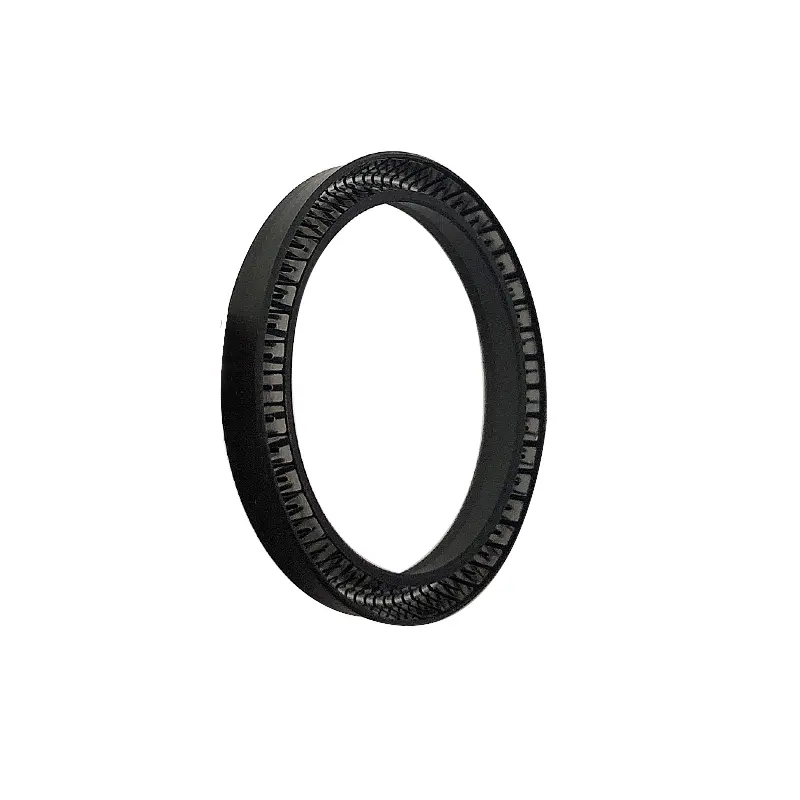

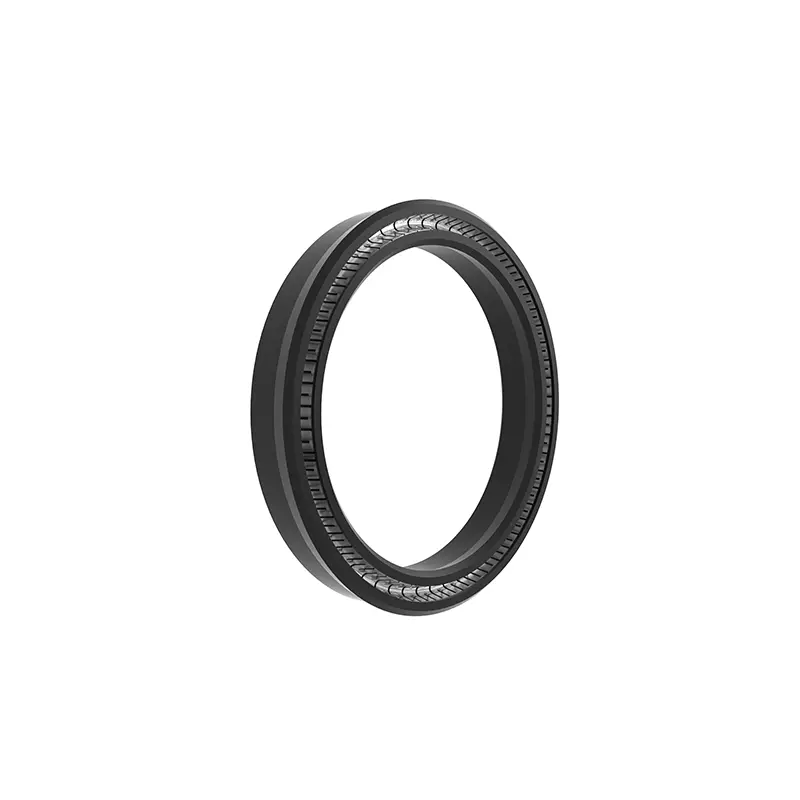

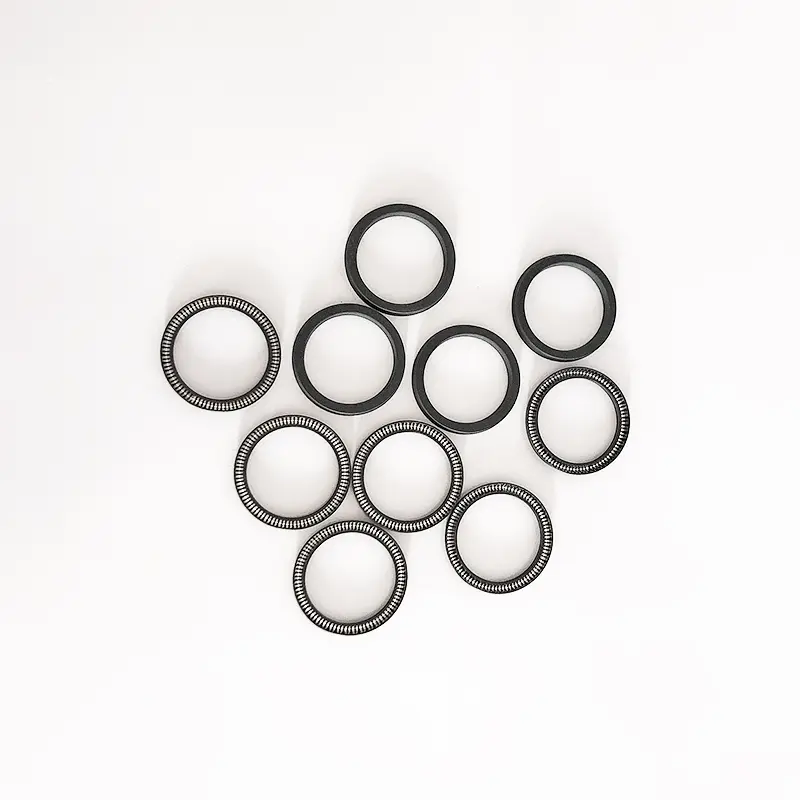

Segera plug RC16 lan RC65 sing dumadi dumadi saka stainless steel spring lan plastik sing berwarna dhuwur. Springs stainless steel bisa milih sumber berbentuk V sing bentuk lan sumber o-shaped. Nalika nggunakake RC16-B lan RC65-B, perlu kanggo milih materi elastomer sing cocog.
Loro model segel sing energisasi musim semi radial duwe kinerja sing dhuwur, interchange sabar lan aplikasi sudhut. Dheweke cocog kanggo peralatan hidraulik lan pneumatik ing kahanan kerja keras lan lingkungan media khusus, kayata kimia, petroleum, energi lan lapangan liyane. Spring stainless steel nyedhiyakake kekuwatan radial stabil kanggo njamin efek panyusun jangka panjang, dene bahan-bahan plastik lan elastomer dhuwur cocog kanggo tekanan dhuwur, media kecepetan dhuwur lan media krobasan dhuwur. Rancang Groove standar nggawe instalasi lan pangopènan lan nyuda biaya panggunaan.
Fitur lan Aplikasi Produk:
Fitur umum Sealeal Energized Radial:
1. Bisa digunakake kanggo timbal balik, muter (ngayun) lan sealing statis;
2. Ditrapake kanggo meh kabeh cairan lan media kimia;
3. Kinerja sing Apik banget kanggo tekanan dhuwur lan rendah lan sealing scauum;
4. Gesekan rendah, resistensi wiwitan cilik, gerakan sing lancar, ora ana creeping;
5. Urip dawa, bisa digunakake kanggo segel pelumas bebas minyak;
6. Macem-macem bahan kasedhiya kanggo adaptasi kanthi cepet ing suhu kanthi cepet lan macem-macem kahanan kerja sing kompleks;
7. Ora polusi kanggo medium nalika kontak karo sirkulasi panganan lan obat;
8. Bisa disterilisasi, meh ora ana watesan wektu panyimpenan.
Rc16
Kahanan sing ditrapake
| Tekanan MPA | Kacepetan m / s | Suhu ℃ | Medium | ||
| RC16 <40 | Rc16-b <80 | <10 | RC16 -200 ~ + 250 | Rc16-b -35 ~ + 250 | Meh kabeh media |
Pilihan material
1. Bahan-bahan O-Ring sing cocog bisa: R01 Nitrile Karet (NBR), R02 Fluororubber (FKM), lsp.
Bahan-bahan Sehat 2. Bahan-bahan Sehat: PTFFE1, PTFE2, PTFE2, Ptfe4, UPE, PK1, PK2, lsp.

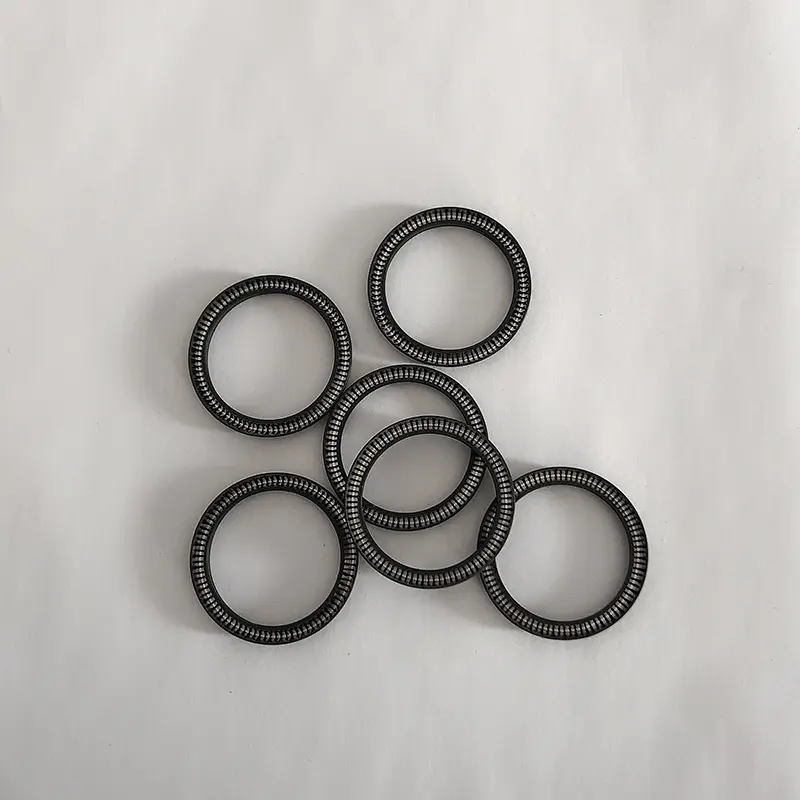

3. Springs stainless steel bisa dipilih saka sumber mata lan sumber v-shaped.
Conto conto
RC16-40-PTFE4 + V Diameter 40, SEALING RING BILLE minangka PTFE4, Spring Stainless steel spring V-shaped spring
Diameter Shaft RC16-B-40-PT (PTFE4 + r02 yaiku 40, SEALED RING BILTER yaiku PTFE4, Cocokake O-RING yaiku FLORORBERBBER

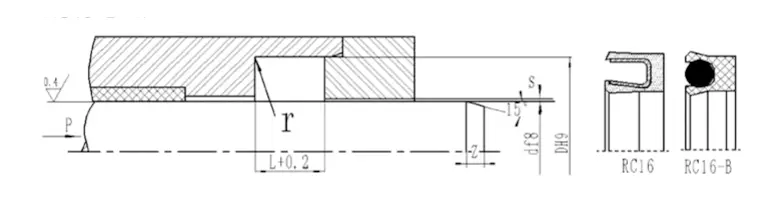

Tabel parameter spesifikasi (ukuran apa wae ing sawetara parameter kasedhiya)
| DF8 | DH9 | L+0.2 | SMA (<20MPA) | SMA (<40Mpa) | Zmin | Rmax |
| 4 ~ 9.9 | D + 2.9 | 2.4 | 0.08 | 0.05 | 0.8l | 0.4 |
| 10 ~ 19.9 | D + 4.5 | 3.6 | 0.10 | 0.07 | 0.4 | |
| 20 ~ 39.9 | D + 6.2 | 4.8 | 0.15 | 0.08 | 0.6 | |
| 40 ~ 119.9 | D + 9.4 | 7.1 | 0.20 | 0.10 | 0.8 | |
| 120 ~ 1000 | D + 12.2 | 9.5 | 0.25 | 0.12 | 0.8 |
Instalasi saka segel pan: Umume nggunakake alur sing mbukak, lan kanggo instalasi alur tertutup, deleng instalasi pan segel.
Tabel ukuran spesies (spesifikasi sing dibutuhake ora ana ing tabel iki, hubungi perusahaan, kita bisa nyedhiyakake produk nganti 1600mm.)
Rc65
Kahanan sing ditrapake
| Tekanan MPA | Kacepetan m / s | Suhu ℃ | Medium | ||
| RC65 <40 | Rc65-b <80 | <10 | RC65 -200 ~ + 250 | RC65-B -35 ~ + 250 | Meh kabeh media |
1. Bahan-bahan O-Ring sing cocog bisa: R01 Nitrile Karet (NBR), R02 Fluororubber (FKM), lsp.
Bahan-bahan Sehat 2. Bahan-bahan Sehat: PTFFE1, PTFE2, PTFE2, Ptfe4, UPE, PK1, PK2, lsp.
3. Springs stainless steel bisa dipilih saka sumber mata lan sumber v-shaped.
Conto conto
Silinder rc65-40-ptfe4 + viamer 40, sealing cincin cincin yaiku PTFE4, Spring Stainless steel spring V-shaped
RC65-B-40-PTFE4 + R02 DIAMETXE 40, sealing Cincin Cari yaiku PTFE4, Cocokake O-Ring yaiku Fluororubber

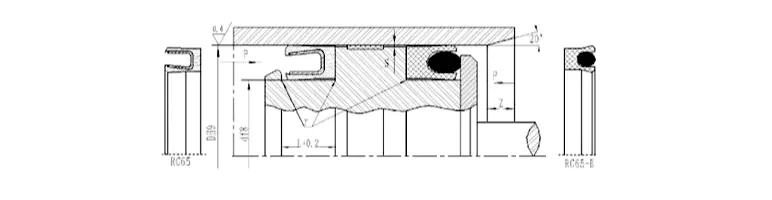

Tabel parameter spesifikasi (ukuran apa wae ing sawetara parameter kasedhiya)
| DH9 | DF8 | L+0.2 | SMA (<20MPA) | SMA (<40Mpa) | Zmin | Rmax |
| 6 ~ 13.9 | D-2.9 | 2.4 | 0.08 | 0.05 | 0.8l | 0.4 |
| 14 ~ 24.9 | D-4,5 | 3.6 | 0.10 | 0.07 | 0.4 | |
| 25 ~ 45.9 | D-6.2 | 4.8 | 0.15 | 0.08 | 0.6 | |
| 46 ~ 124.9 | D-9.4 | 7.1 | 0.20 | 0.10 | 0.8 | |
| 125 ~ 999.9 | D-12.2 | 9.5 | 0.25 | 0.12 | 0.8 |
