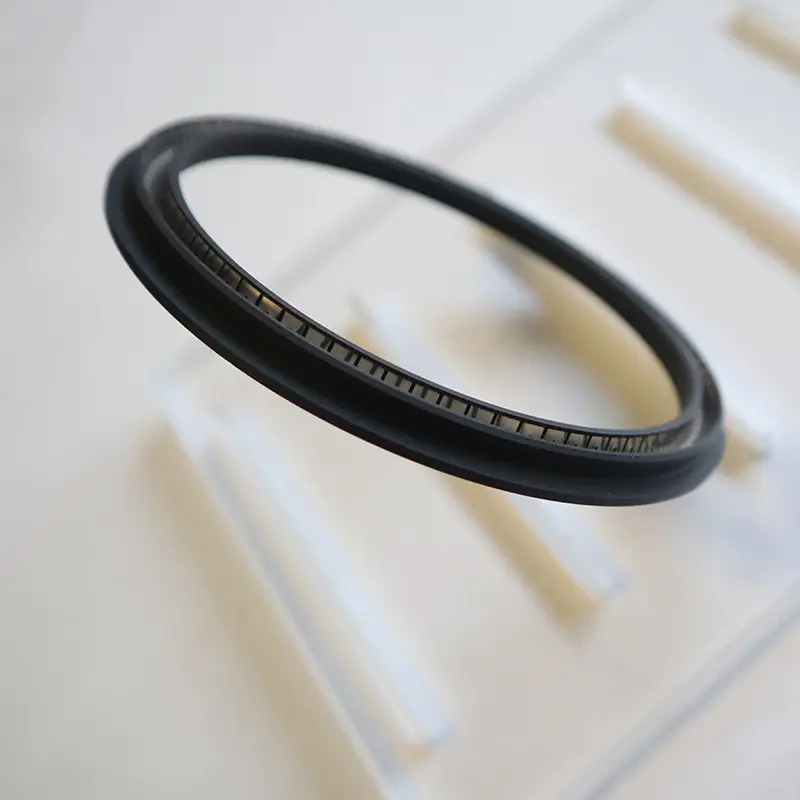

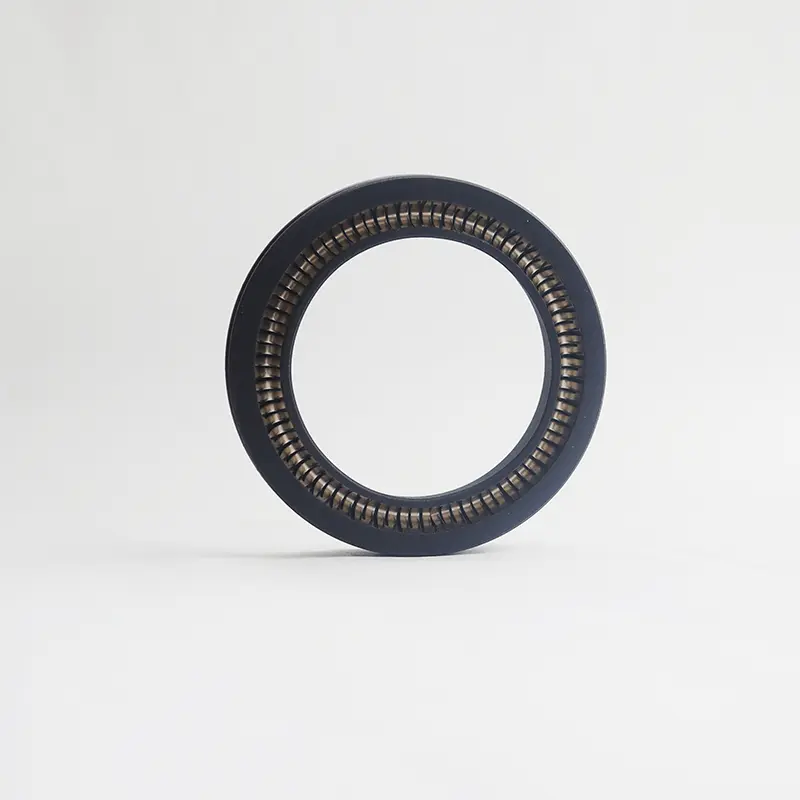

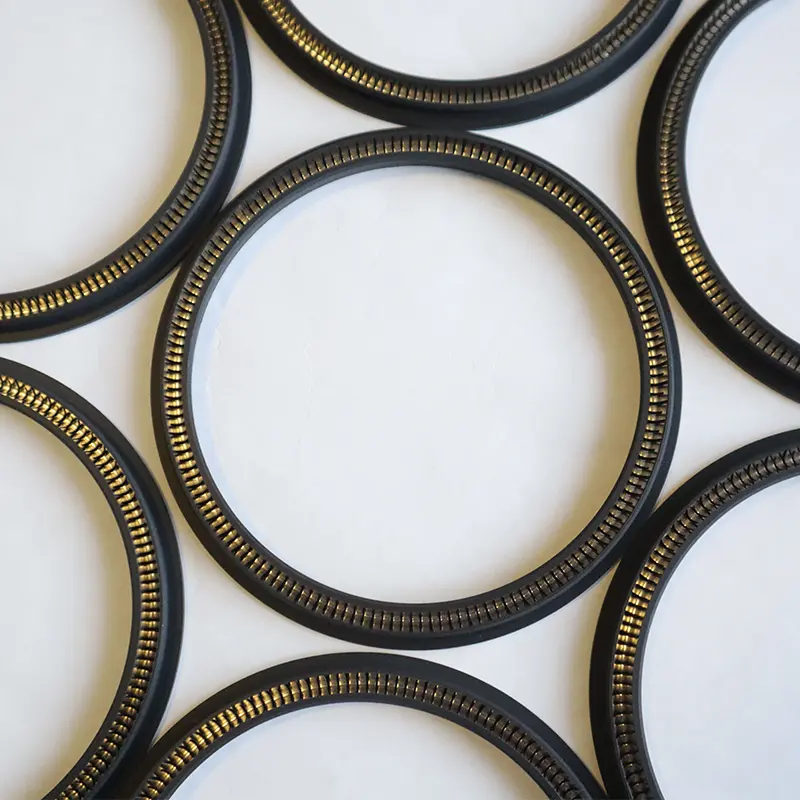

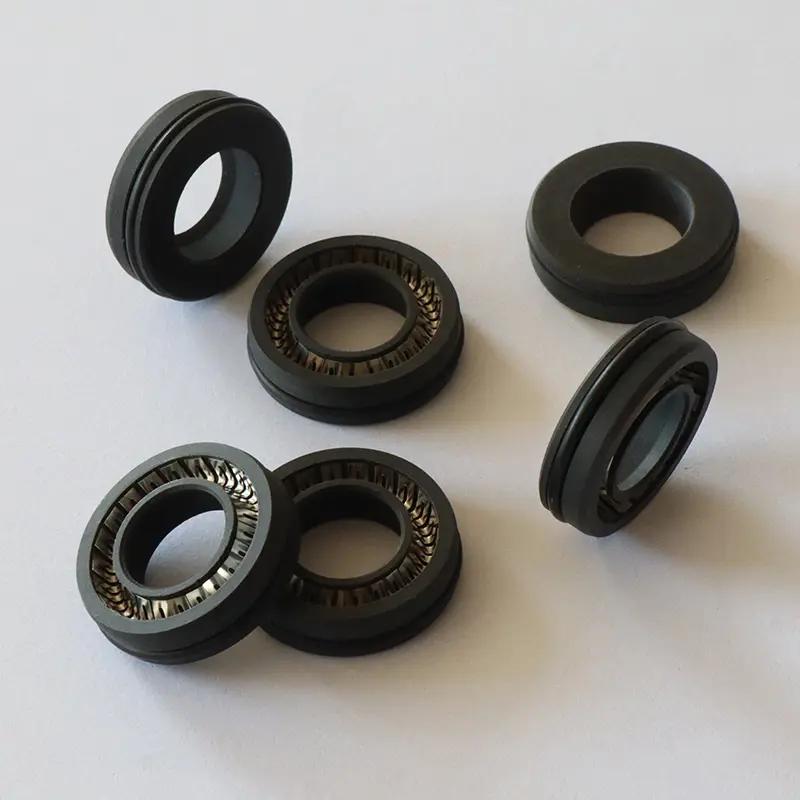

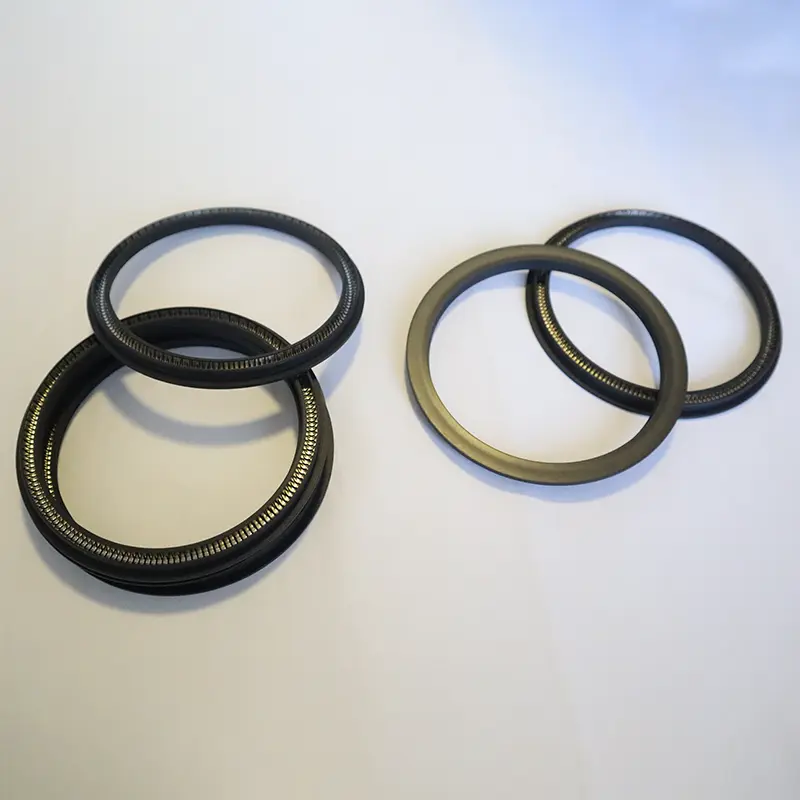

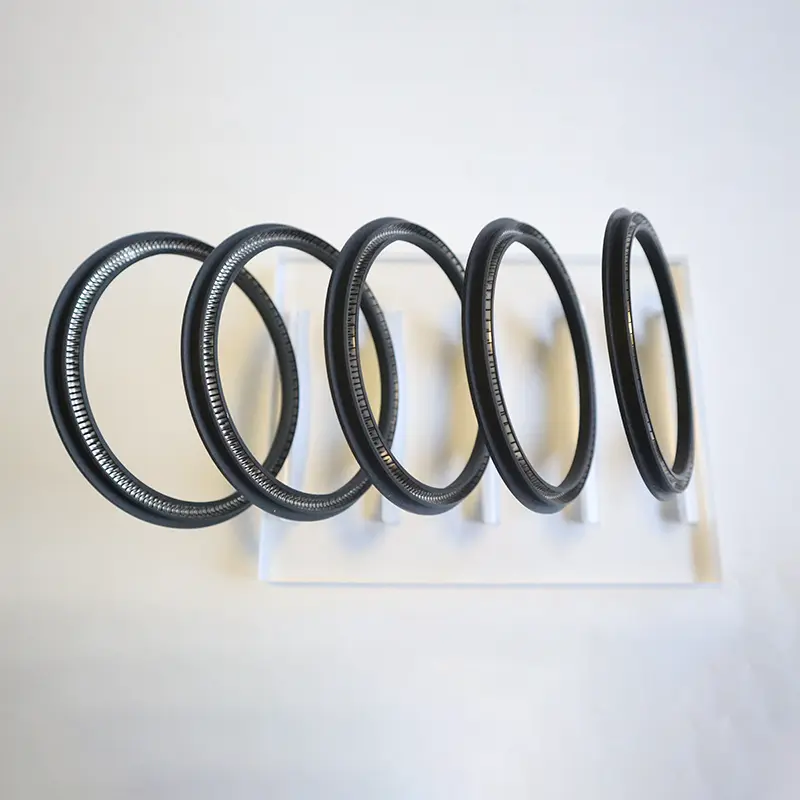

Segel Musim Gegeru kanggo batang puteran minangka salah sawijining segel sing dikembangake dening Ruichen Seals. Kajaba iku, kita duwe macem-macem jinis segel lan macem-macem bahan panyaling macem-macem. Khusus, kita duwe model internal dhewe kanggo menehi jeneng. Ing ngisor iki ngenalake rong model, RC2055 lan RC2056.

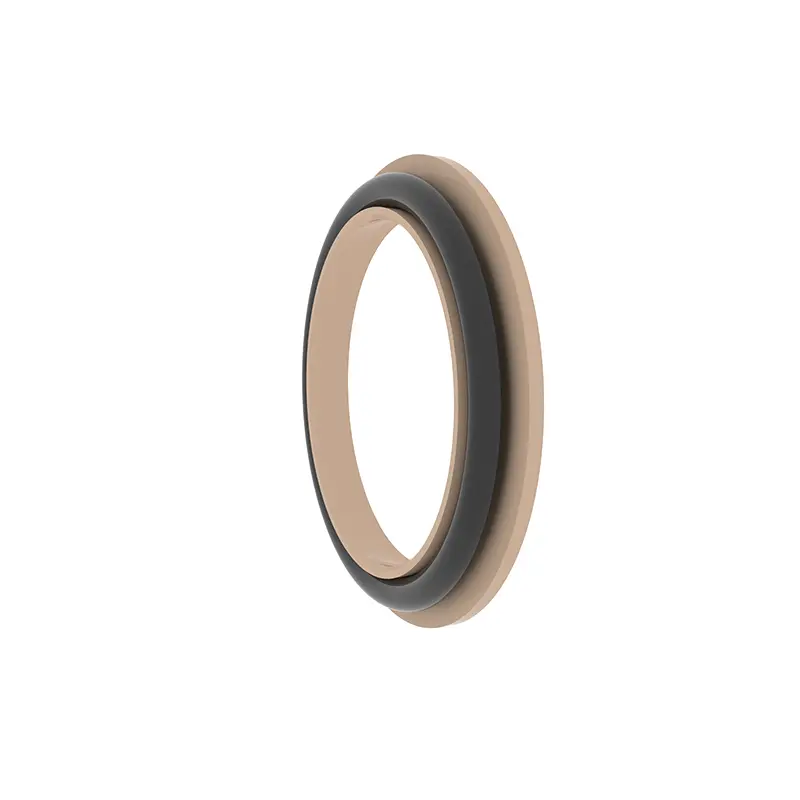

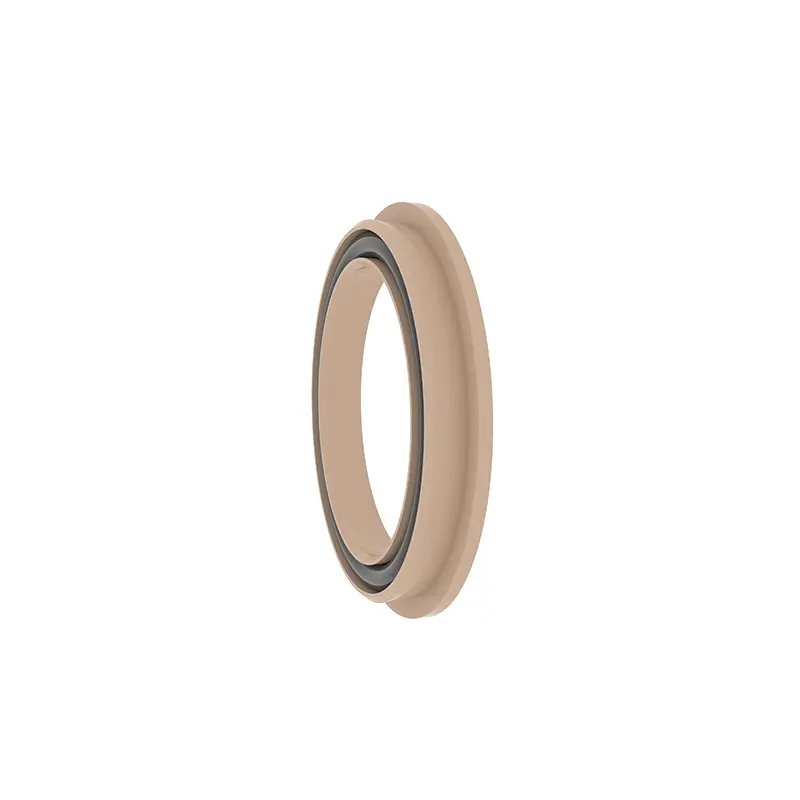

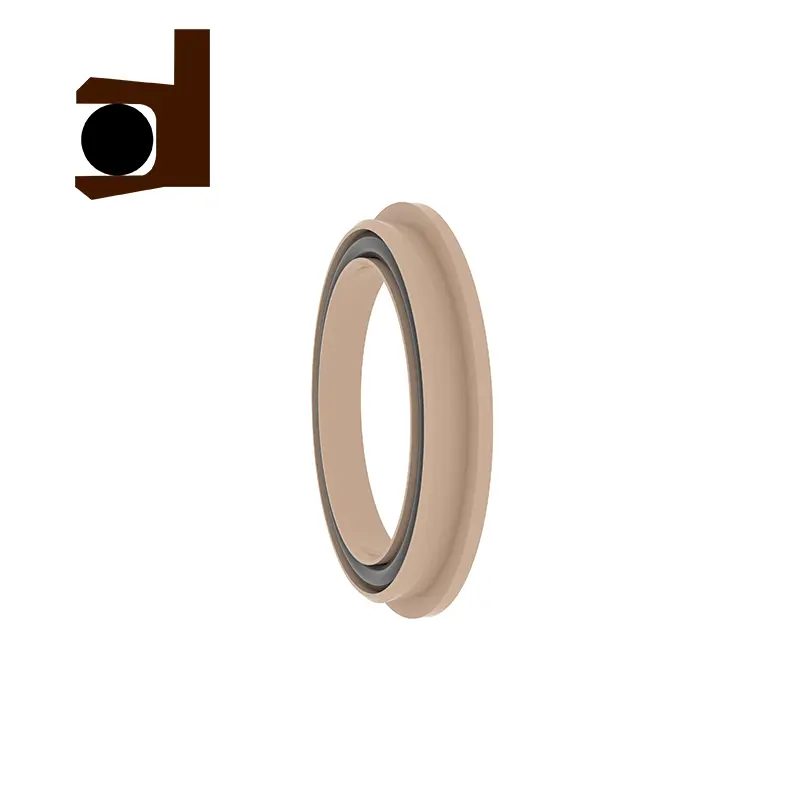

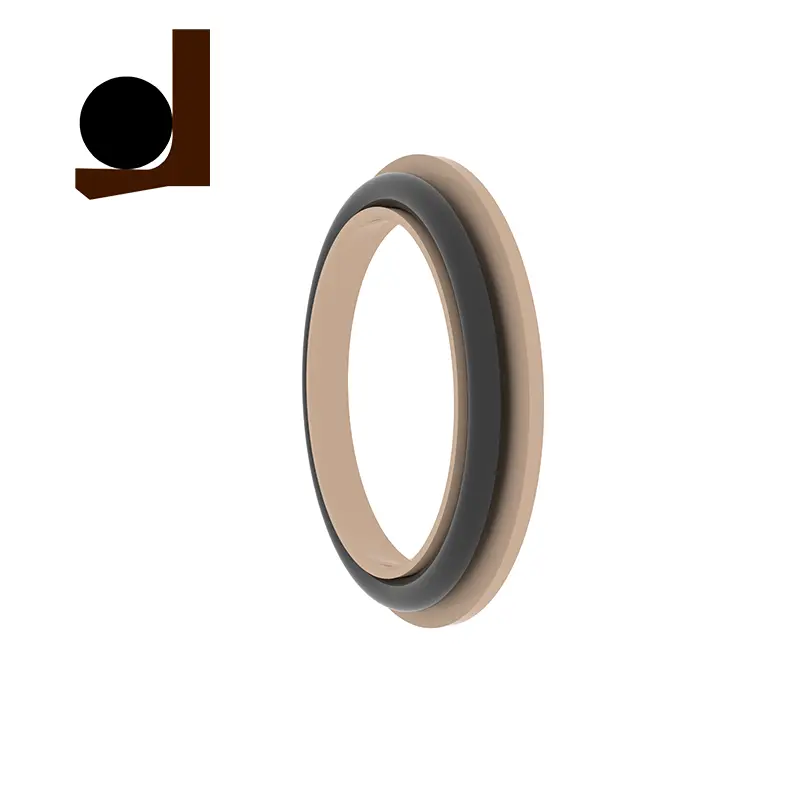

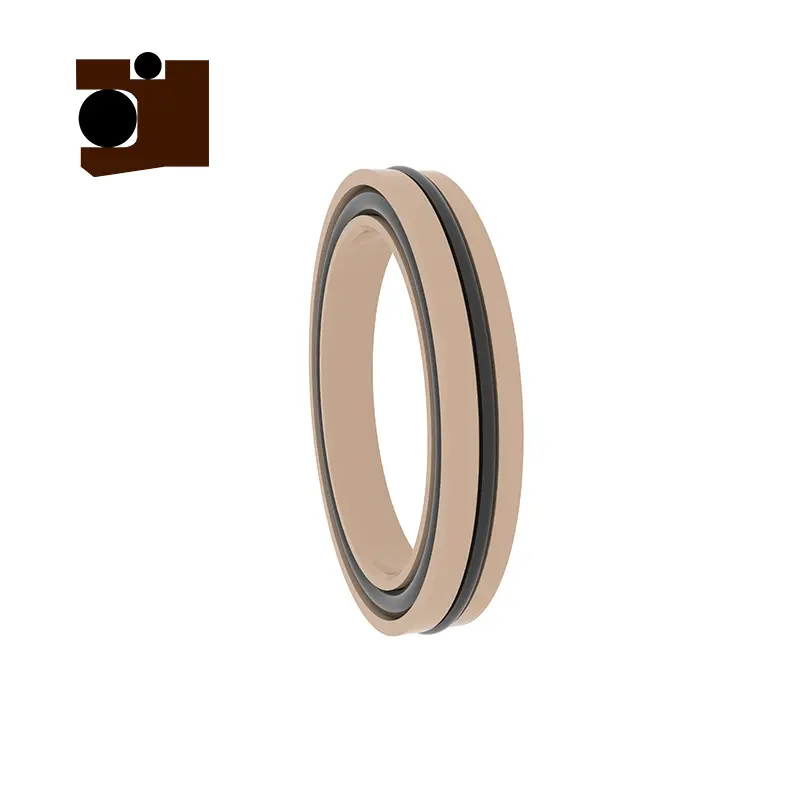

RC2055 lan RC2056 minangka panel Rotary, RC2055-B minangka segel rotary, RC2056-B minangka segel kombinasi rotary, lan RC2055-C minangka segel kombinasi rotary y-shaped. Model sing beda-beda ing seri sing padha duwe ciri anboode sing padha lan bisa diowahi. Seri Series Energized Segel Kanggo Shaft Rotating Cocog kanggo Seals Function sing ora dikepengini sing ditrapake kanggo muter puteran. Antarane, RC2055 lan RC2056 dumadi saka stainless steel spring lan plastik dhuwur fungsi. Nalika nggunakake RC2055-B, RC2056-B lan RC2055-C, perlu milih kanthi materi sing cocog karo materi.
Fitur lan Aplikasi Produk:
Fitur Produk:
Gabungan musim semi stainless steel lan plastik sing duwe fungsi dhuwur duwe kinerja lan daya tahan sing apik.
Desain Groove saben seri padha, sing bisa dicocogake lan fleksibel kanthi beda kanggo kahanan kerja sing beda.
Model sing kalebu ing segel sing kuat spring kanggo batang puteran cocog kanggo pemilik maneka puteran shaft kanthi maneka maneka maneka maneka warna kanggo ketemu kabutuhan industri industri.
RC2055-B, RC2055-C lan RC2055-B Silih pilihan bahan sing cocog karo bahan elastomer miturut kahanan kerja kanggo nambah adaptasi.
Skenario aplikasi:
Puteran Shaft Shaft One-Way, Cocog kanggo Peralatan Industri, Mesin Teknik, Sistem Hidrolik, lsp.
Syarat Penyapihan High-Fungsi, kayata petrokimia, peralatan energi, mesin abot, lsp.
Kauntungan teknis:
Springs stainless steel nyedhiyakake kekuwatan radial kanggo njamin efek panyegelan jangka panjang.
Kombinasi bahan plastik lan elastomer kanthi fungsi dhuwur cocog kanggo tekanan dhuwur lan kahanan kerja sing dhuwur.
Desain sing bisa diowahi dadi gampang kanggo instalasi lan pangopènan lan nyuda biaya panggunaan.
Saran panggunaan:
Pilih bahan segel sing cocog lan materi sing cocog miturut kahanan sing spesifik.
Mesthekake alur wis resik sajrone instalasi supaya ora ngrusak segel.
RC2055
Kahanan kerja sing ditrapake (watesan nilai ora katon ing wektu sing padha))
| Meksa (MPA) | Suhu (℃) | Kacepetan (m / s) | Medium | |||
| ≤35 | RC2055 | Rc2055-b / c | RC2055 | Rc2055-b | Rc2055-c | Meh kabeh media cair lan gas |
| -200 ~ + 250 | -35 ~ + 250 | <2m / s | <6m / s | <2m / s | ||
Pilihan material
1. Bahan-bahan O-ring sing cocog bisa dipilih: RO1 Nitrile Karet (NBR), RO2 Fluororubber (FKM), lsp.
Bahan-bahan Sehat 2. Bahan-bahan Sehat: PTFFE1, PTFE2, PTFE2, Ptfe4, UPE, PK1, PK2, lsp.

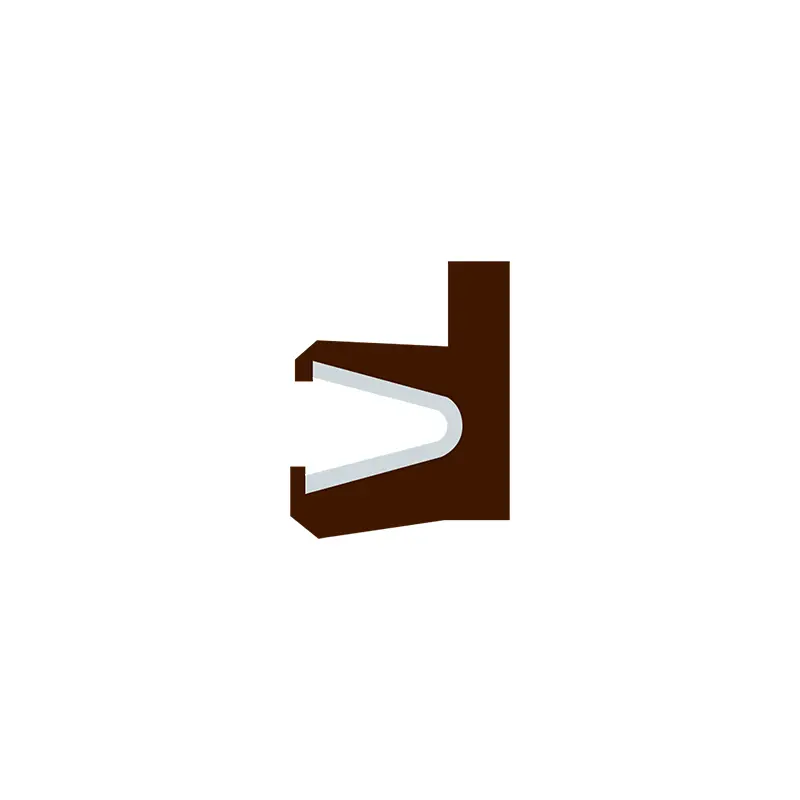

3. Musim baja stainless steel: spring v-shaped.
Conto conto
RC2055- 40-ptfe4 + vAft 40-ptfe4 + v Bahan 40, sealing cincin bahan yaiku PTFE4, musim semi stainless spring v-spring
Diameter Shaft RC205-B-40-PTFE4 + r02 yaiku 40, SEALING RING Bahan yaiku PTFE4, Cocokake O-Ring yaiku Fluororubber
Diameter shaft rc2055-c-40-ptfe4 + r02 yaiku 40, sealing cincin cincin yaiku PTFE4, Cocokake O-ring yaiku Fluororubber

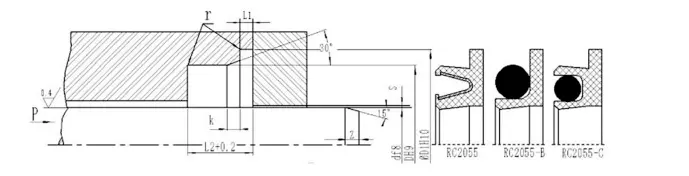

Tabel Parameter spesifikasi (kabeh spesifikasi ing sawetara parameter kasedhiya)
| Rod Diameter D F8 | Diameteripun alur DH9 | Dizamer D1h10 | Pinggir ambane L1 | Jembaré alur L | Impor Chamfer k | Reresik radial S max | Dawane Chamfer | r max | |
| 10pa | 20MPA | ||||||||
| 5 ~ 19.9 | D + 5 | D + 9 | 0,85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0.8L | 0.8 |
| 20 ~ 39.9 | D + 7 | D + 12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | D + 10.5 | D + 17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D + 14 | D + 22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
CATETAN: Disaranake lumahing atose batang puteran kudu HRC ≥ 58.

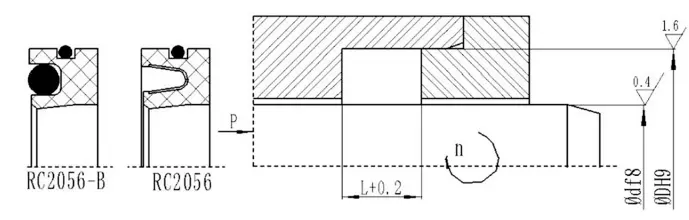

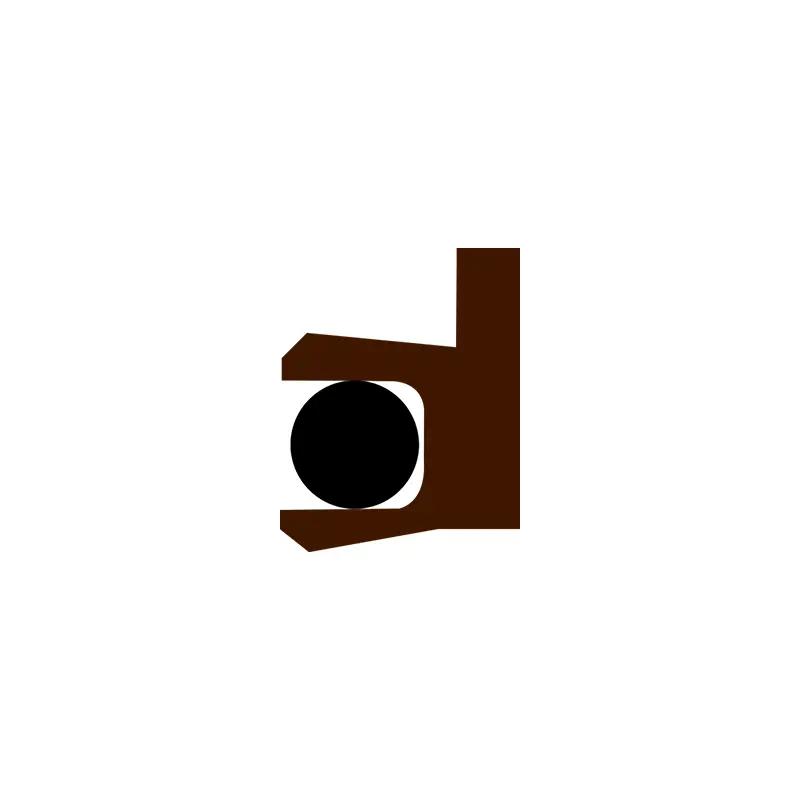

RC2056
Kahanan kerja sing ditrapake (watesan nilai ora katon ing wektu sing padha))
| Meksa (MPA) | Suhu (℃) | Kacepetan (m / s) | Medium | ||
| ≤2 | RC2056 | Rc2056-b | RC2056 | Rc2056-b | Meh kabeh media cair lan gas |
| -200 ~ + 250 | -35 ~ + 250 | <14m / s | <6m / s | ||
Pilihan material
1. Bahan-bahan O-ring sing cocog bisa dipilih: RO1 Nitrile Karet (NBR), RO2 Fluororubber (FKM), lsp.
Bahan-bahan Sehat 2. Bahan-bahan Sehat: PTFFE1, PTFE2, PTFE2, Ptfe4, UPE, PK1, PK2, lsp.
3. Musim baja stainless steel: spring v-shaped.
Conto conto
Rc2056-40 * 62 * 8-ptfe4 + v d * d * l, bahan sealing nyolong, lan musim semi steel sing bentuke v-spring
RC2056-B-40 * 62 * 8-PTFE4 + R02 D * D * Bahan-bahan sing Nyolong yaiku PTFE4, lan O-ring sing cocog yaiku Fluororubber
