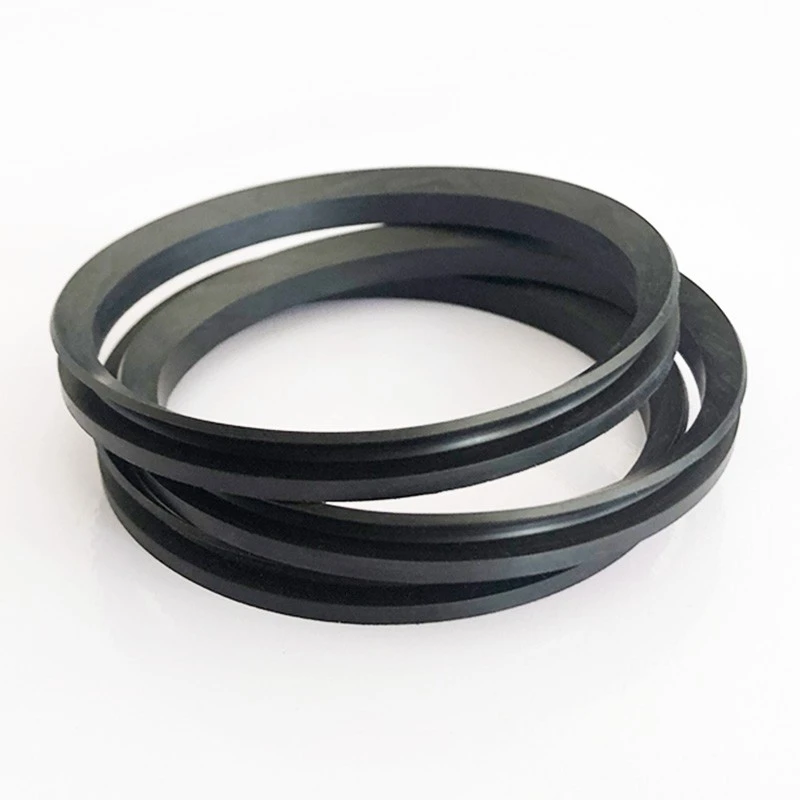

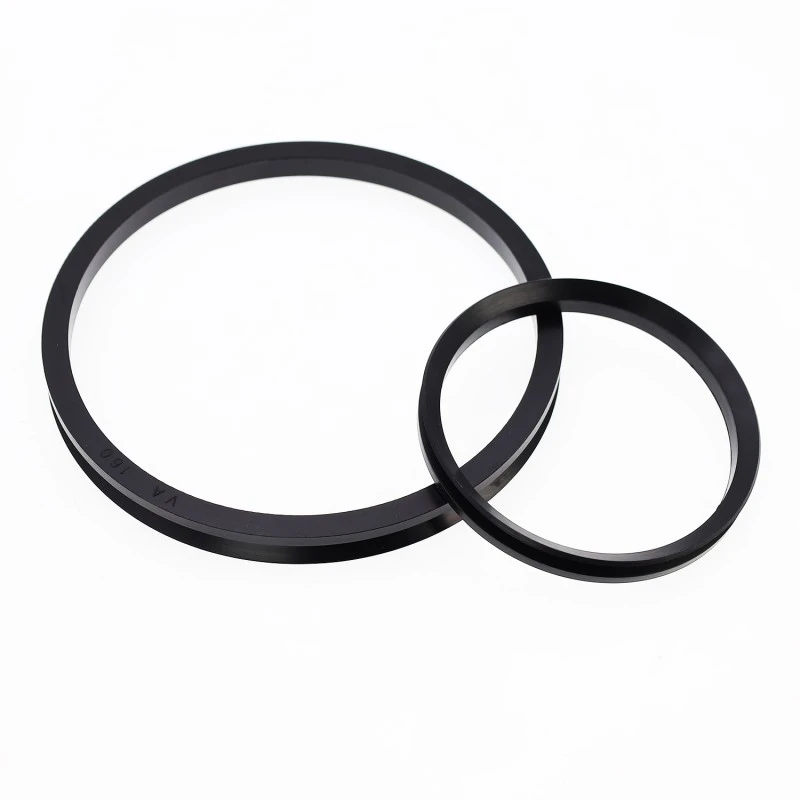

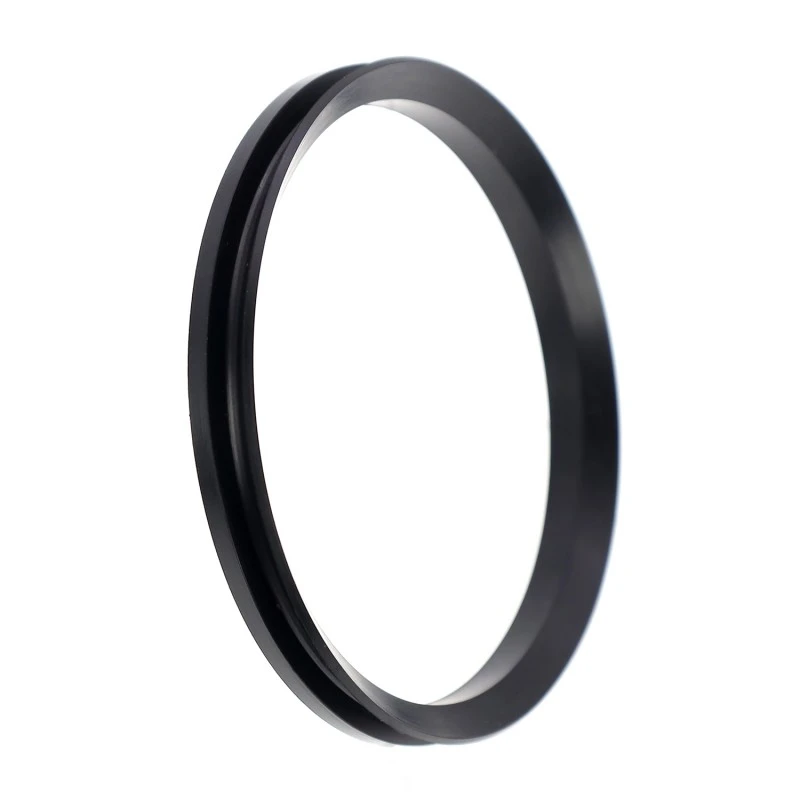

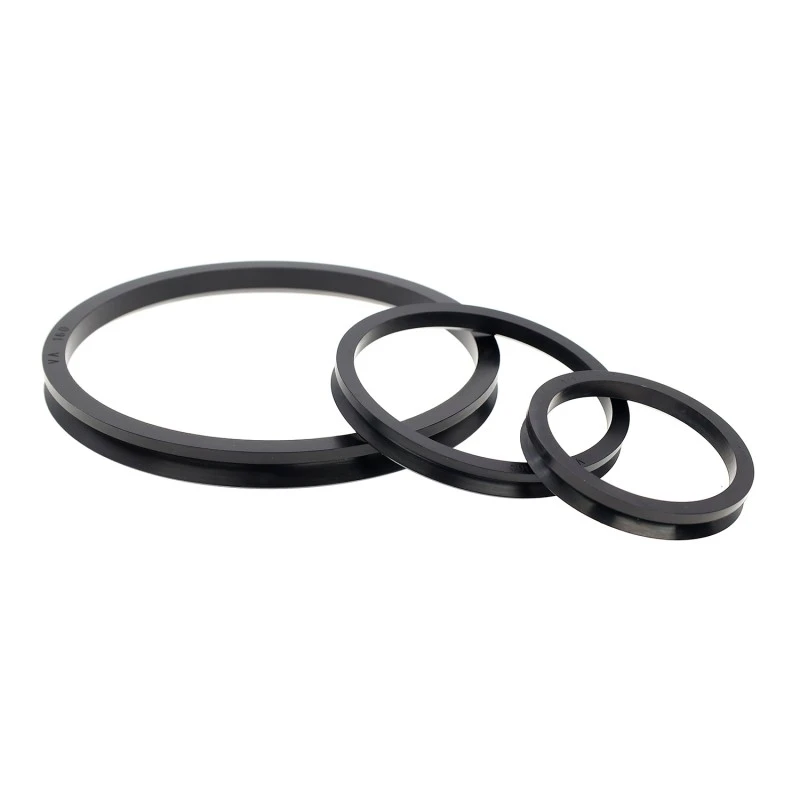

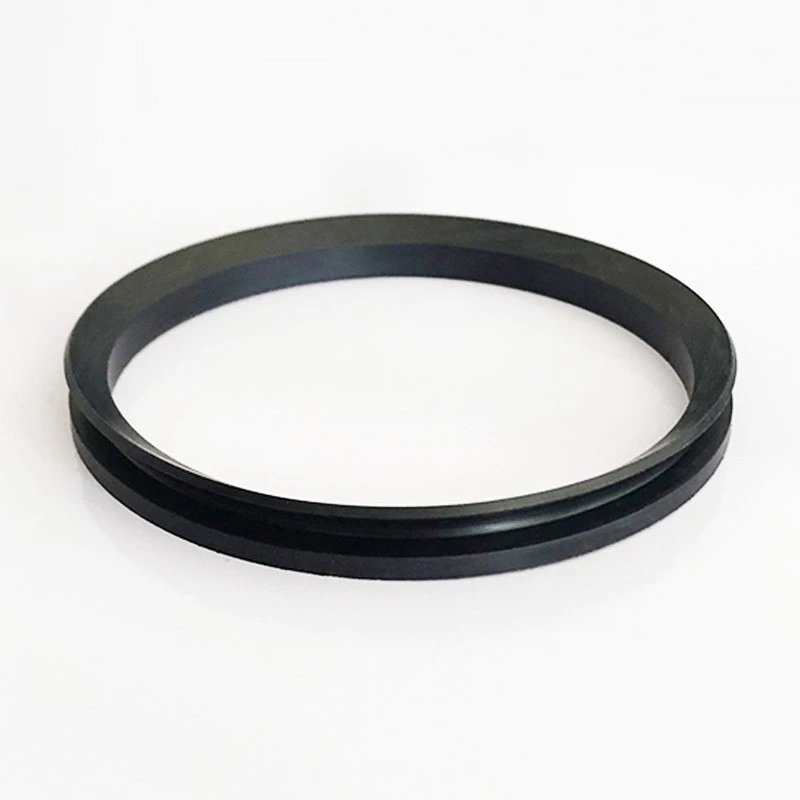

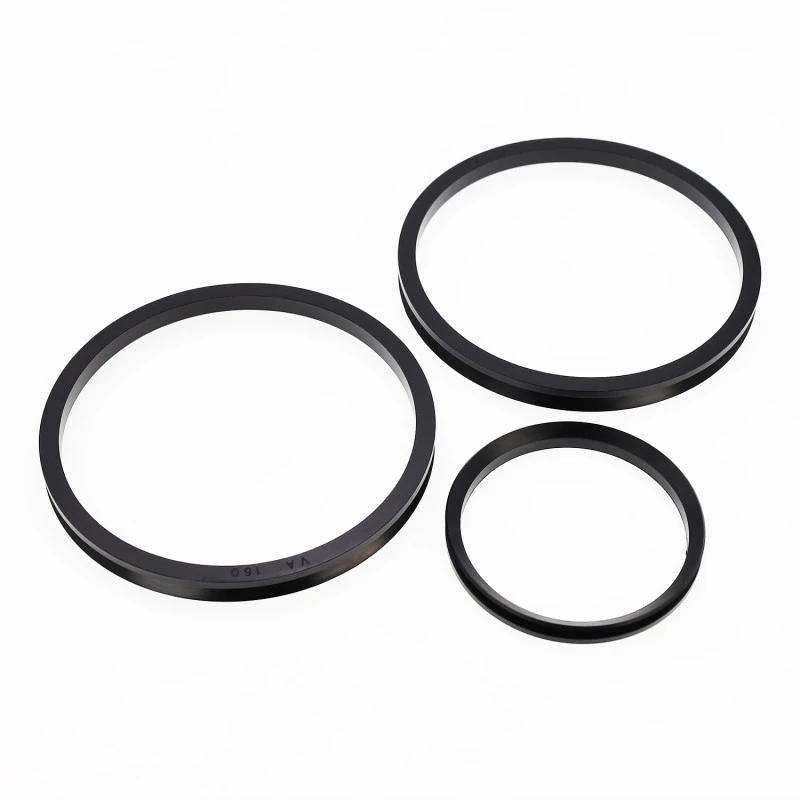

1. Gampang kanggo nginstal, bisa digawe dowo biasane lan dianakaké tightly dhateng batang dening elastisitas karet.
2. Tekanan kontak sing kurang ing lambe lan resistensi nyandhang sing apik.
3. Ngidini kanggo tingkat tartamtu saka eccentricity batang.
4. Efektif nyegah mlebune bledug, bubuk, banyu, lan campurane.
a-substrat b-segel lambe C-pinggang
|
Bagean |
jeneng |
Kacepetan |
Suhu |
Tekanan |
Sedheng |
Range kasedhiya |
|
|
VA |
15m/s |
35~+100(NBR) -20~+180(FKM) |
0.03 |
Minyak hidrolik, emulsi, banyu, pelumas, lsp. |
3~6000mm |
|
|
VS |
12 ~ 200 mm |

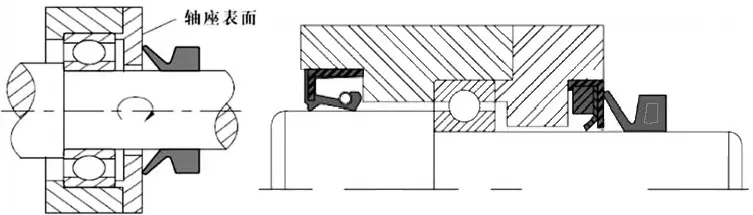

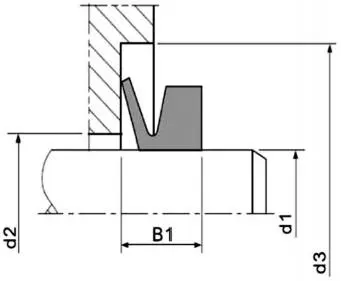

Diagram skematis saka segel banyu sing bentuke V
Kekasaran permukaan sing disaranake kanggo permukaan gesekan
|
Ra(μm) |
Kacepetan linear (m/s) |
Sedheng |
|
0.4-0.8 |
> 10 |
Lenga, banyu |
|
0.8-1.6 |
5-10 |
Lenga sing disiram, banyu sing disiram, lemak |
|
1.6-2.0 |
1-5 |
Lemak, bledug, cipratan banyu |
|
2.0-2.5 |
<1 |
Lemak, bledug |
Cathetan: Kualitas permukaan kudu ora ngluwihi Ra 0,05 μm.
Spesifikasi VA lan Tabel Dimensi Groove
|
Nomer produk |
dl |
d2 |
d3 |
B1 |
d |
C |
B |
A |
|
Va3 |
2.7~3.5 |
d1+1 |
d1+4 |
2.5±0.3 |
2.5 |
1.5 |
3 |
2.1 |
|
Va4 |
3.5~4.5 |
d1+6 |
3±0.4 |
3.2 |
2 |
3.7 |
2.4 |
|
|
Va5 |
4.5~5.5 |
4 |
||||||
|
Va6 |
5.5~6.5 |
5 |
||||||
|
Va7 |
6.5~8 |
6 |
||||||
|
Va8 |
8~9.5 |
7 |
||||||
|
Va10 |
9.5~11.5 |
d1+9 |
4.5±0.6 |
9 |
3 |
5.5 |
3.4 |
|
|
Va12 |
11.5~12.5 |
10.5 |
||||||
|
Va14 |
13.5~15.5 |
12.5 |
||||||
|
Va16 |
15.5~17 |
14 |
||||||
|
Va18 |
17.5~19 |
16 |
||||||
|
Va20 |
19~21 |
d1+2 |
d1+12 |
6±0.8 |
18 |
4 |
7.5 |
4.7 |
|
Va22 |
21~24 |
20 |
||||||
|
Va25 |
24~27 |
22 |
||||||
|
Va28 |
27~29 |
25 |
||||||
|
Va30 |
29~31 |
27 |
||||||
|
Va32 |
31~33 |
29 |
||||||
|
Va35 |
33~36 |
31 |
||||||
|
Va38 |
36~38 |
34 |
||||||
|
Va40 |
38~43 |
d1+15 |
7±1 |
36 |
5 |
9 |
5.5 |
|
|
Va45 |
43~48 |
40 |
||||||
|
Va50 |
48~53 |
45 |
||||||
|
Va55 |
53~58 |
49 |
||||||
|
Va60 |
58~63 |
54 |
||||||
|
Va65 |
63~68 |
58 |
||||||
|
Va70 |
68~73 |
d1+3 |
dl+18 |
9±1.2 |
63 |
6 |
11 |
6.8 |
|
Va75 |
73~78 |
67 |
||||||
|
Va80 |
78~83 |
72 |
||||||
|
Va85 |
83~88 |
76 |
||||||
|
Va90 |
88~93 |
81 |
||||||
|
Va95 |
93-98 |
85 |
||||||
|
Va100 |
98~105 |
90 |
|
Nomer produk |
dl |
d2 |
d3 |
BI |
d |
C |
B |
A |
|
Val10 |
105~115 |
d1+4 |
d1+21 |
10.5±1.5 |
99 |
7 |
12.8 |
7.9 |
|
Va120 |
115~125 |
108 |
||||||
|
Va130 |
125~135 |
117 |
||||||
|
Va140 |
135~145 |
126 |
||||||
|
Va150 |
145~155 |
135 |
||||||
|
Va160 |
155~165 |
d1+24 |
12±1.8 |
144 |
8 |
14.5 |
9 |
|
|
Va170 |
165~175 |
153 |
||||||
|
Va180 |
175~185 |
162 |
||||||
|
Va190 |
185~195 |
171 |
||||||
|
Va200 |
190~210 |
d1+10 |
d1+45 |
20±4 |
180 |
15 |
25 |
14.3 |
|
Va220 |
210~235 |
198 |
||||||
|
Va250 |
235~265 |
225 |
||||||
|
Va275 |
265~290 |
247 |
||||||
|
Va300 |
290~310 |
270 |
||||||
|
Va325 |
310~335 |
292 |
||||||
|
Va350 |
335~365 |
315 |
||||||
|
Va375 |
365~390 |
337 |
||||||
|
Va400 |
390~430 |
360 |
||||||
|
Va450 |
430~480 |
405 |
||||||
|
Va500 |
480~530 |
450 |
||||||
|
Va550 |
530~580 |
495 |
||||||
|
Va600 |
580~630 |
540 |
||||||
|
Va650 |
630~665 |
600 |
||||||
|
Va700 |
665~705 |
630 |
||||||
|
Va725 |
705~745 |
670 |
||||||
|
Va750 |
745~785 |
705 |
||||||
|
Va800 |
785~830 |
745 |
||||||
|
Va850 |
830~875 |
785 |
||||||
|
Va900 |
875~920 |
825 |
||||||
|
Va950 |
920~965 |
865 |
||||||
|
Va1000 |
965~1015 |
910 |
Cathetan: Produk nganti dawane 6000mm kasedhiya.
Spesifikasi VS lan Tabel Dimensi Alur
|
Nomer produk |
dl |
d2 |
d3 |
B1 |
d |
C |
B |
A |
|
Vs12 |
11.5~13.5 |
dl+1 |
dl+9 |
6.7±0.6 |
10.5 |
3 |
7.7 |
5.6 |
|
Vs14 |
13.5~15.5 |
12.5 |
||||||
|
Vs16 |
15.5~17.5 |
14 |
||||||
|
Vs18 |
17.5~19 |
16 |
||||||
|
Vs20 |
19~21 |
dl+2 |
dl+12 |
9±0.8 |
18 |
4 |
10.5 |
7.9 |
|
Vs22 |
21~24 |
20 |
||||||
|
Vs25 |
24~27 |
22 |
||||||
|
Vs28 |
27~29 |
25 |
||||||
|
Vs30 |
29~31 |
27 |
||||||
|
Vs32 |
31~33 |
29 |
||||||
|
Vs35 |
33~36 |
31 |
||||||
|
Vs38 |
36~38 |
34 |
||||||
|
Vs40 |
38-43 |
d1+2 |
dl+15 |
11±1 |
36 |
5 |
13 |
9.5 |
|
Vs45 |
43~48 |
40 |
||||||
|
Vs50 |
48~53 |
45 |
||||||
|
Vs55 |
53~58 |
49 |
||||||
|
Vs60 |
58~63 |
54 |
||||||
|
Vs65 |
63~68 |
58 |
||||||
|
Vs70 |
68~73 |
dl+3 |
dl+18 |
13.5±1.2 |
63 |
6 |
15.5 |
11.3 |
|
Vs75 |
73~78 |
67 |
||||||
|
Vs80 |
78~83 |
72 |
||||||
|
Vs85 |
83~88 |
76 |
||||||
|
Vs90 |
88~93 |
81 |
||||||
|
Vs95 |
93-98 |
85 |
||||||
|
Vs100 |
98~105 |
90 |
||||||
|
Vs110 |
105~115 |
d1+4 |
d1+21 |
15.5±1.5 |
99 |
7 |
18 |
13.1 |
|
Vs120 |
115~125 |
108 |
||||||
|
Vs130 |
125~135 |
117 |
||||||
|
Vs140 |
135~145 |
126 |
||||||
|
Vs150 |
145~155 |
135 |
||||||
|
Vs160 |
155~165 |
d1+24 |
18±1.8 |
144 |
8 |
20.5 |
15 |
|
|
Vs170 |
165~175 |
153 |
||||||
|
Vs180 |
175~185 |
162 |
||||||
|
Vs190 |
185~195 |
171 |
||||||
|
Vs199 |
195~210 |
180 |
Cathetan: Yen spesifikasi sing dibutuhake ora kadhaptar ing tabel iki, hubungi perusahaan kita.
