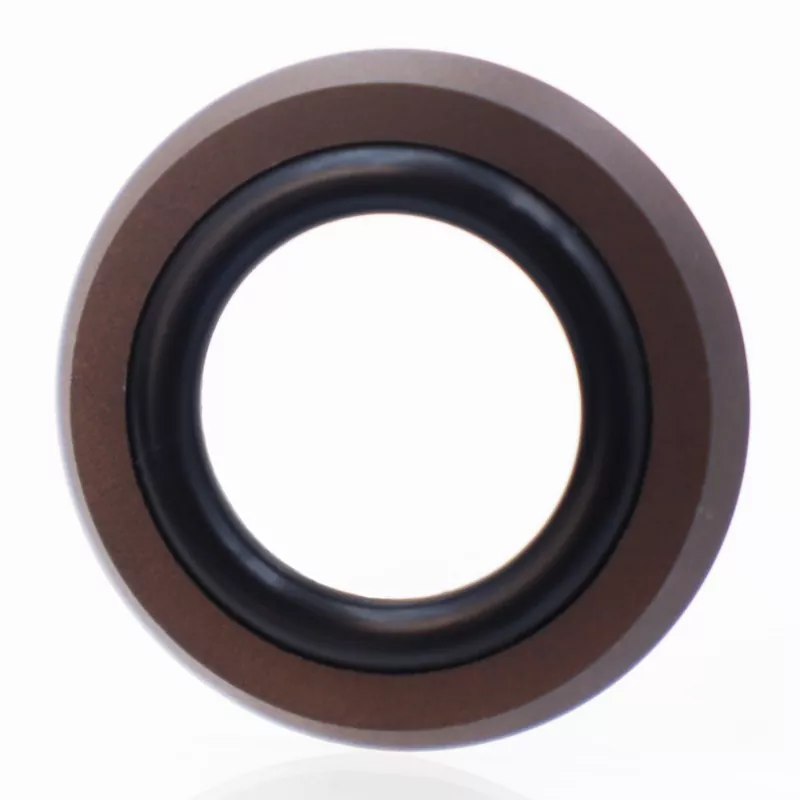

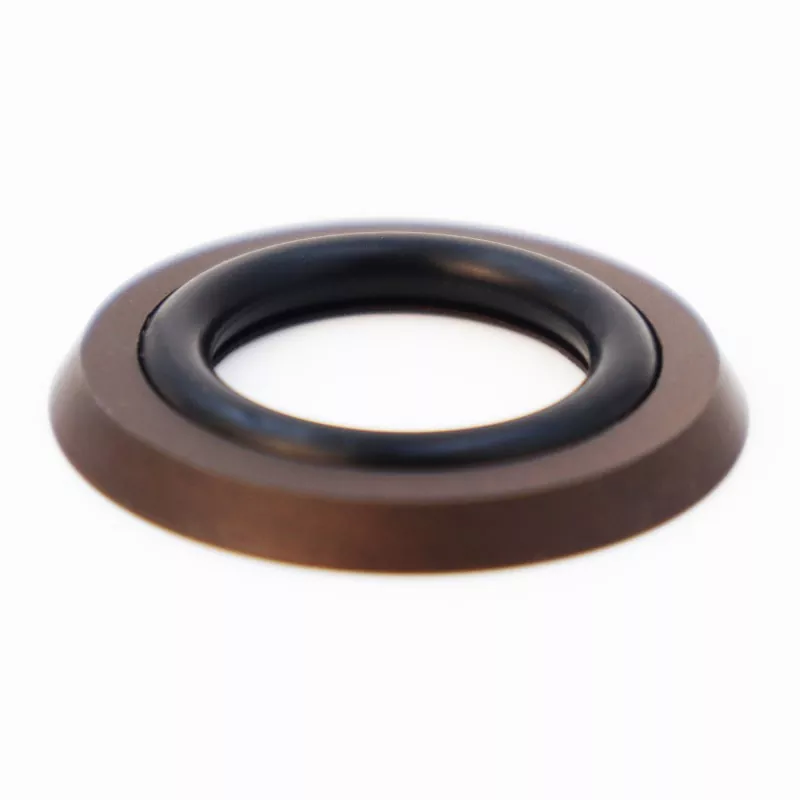

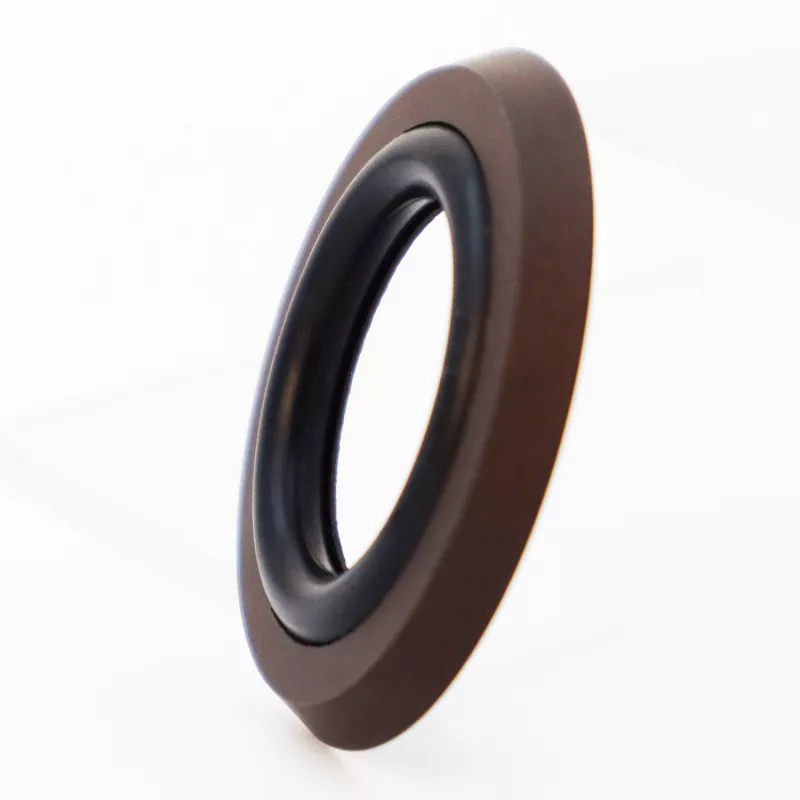

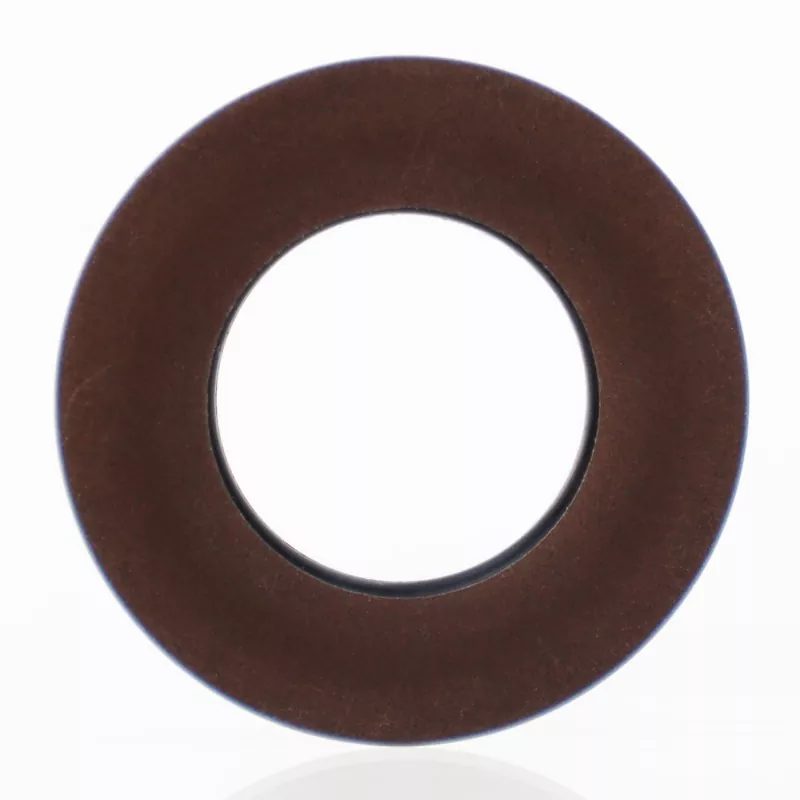

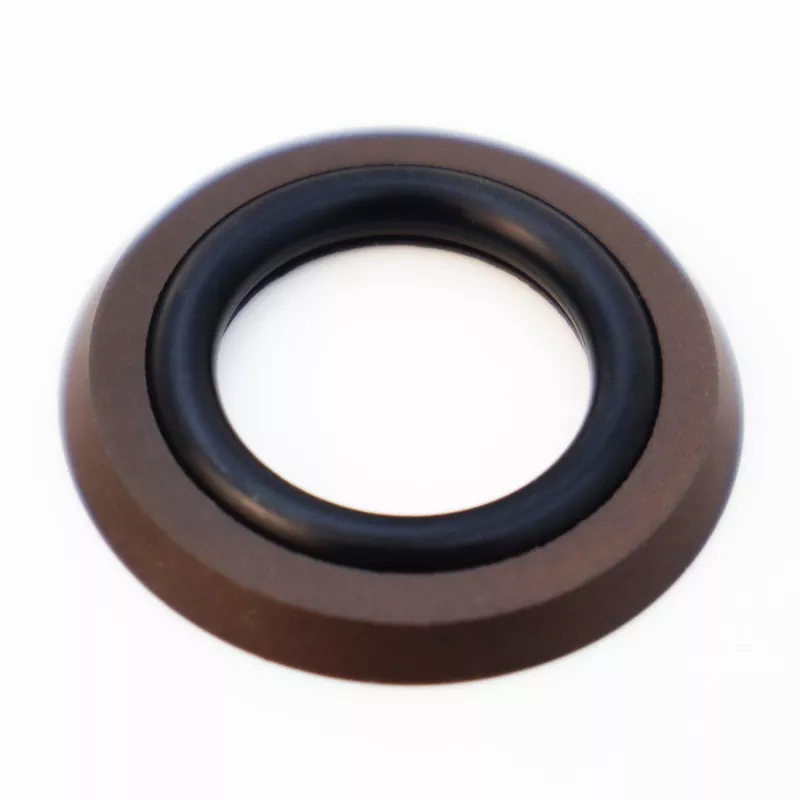

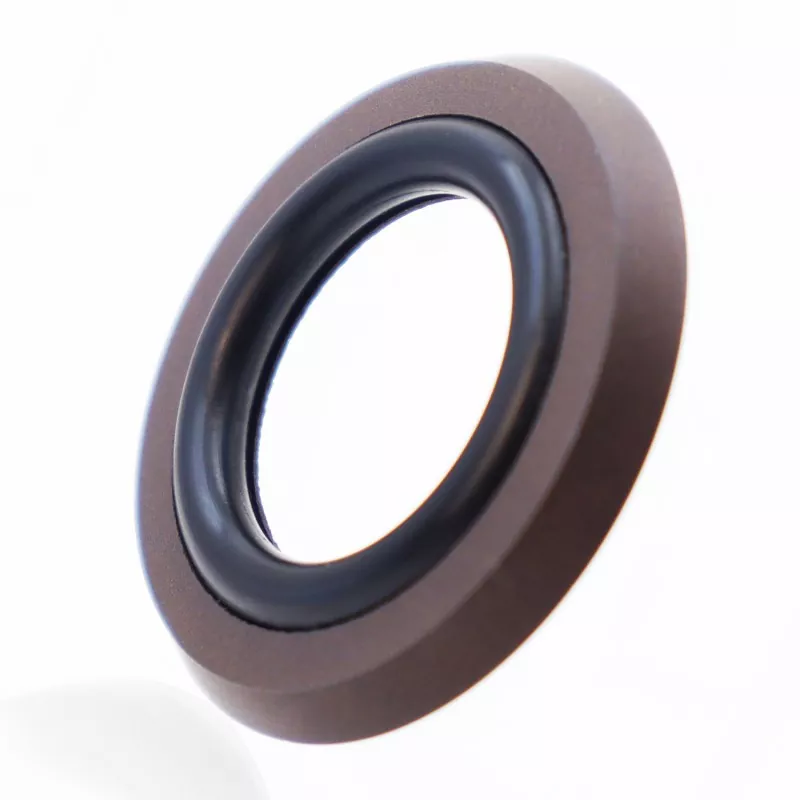

Axial Foot Type Combined Seal kasusun saka dering sealing sing bentuke sikil digawe saka PTFE sing diisi lan O-ring karet. Iki dirancang kanggo aplikasi sealing statis unidirectional, kayata axial (end-face) lan segel flange. Fitur utama kalebu umur layanan sing dawa, kinerja sealing sing apik, tahan tekanan dhuwur lan ultra-dhuwur, lan desain kompak sing mbutuhake papan instalasi minimal; iku uga cocok kanggo aplikasi sealing hydraulic. Kasedhiya ing rong versi: RC2875-A (kanggo tekanan internal) lan RC2875-B (kanggo tekanan eksternal).
Struktur kompak kasebut cocog karo alur instalasi sing sempit, kanthi signifikan nyuda risiko kebocoran peralatan. A sawetara lengkap specifications kasedhiya ing Simpenan, lan kita welcome pitakonan lan sampel pesenan saka panuku global.
|
Tekanan (MPa) |
Suhu (°C) |
Kacepetan (m/s) |
Sedheng |
|
≤60 |
-35 nganti +100 (karo NBR O-ring) |
≤6 |
Minyak hidrolik adhedhasar mineral, cairan tahan geni (HFA/HFB), banyu, lsp. |
|
-20 nganti +200 (karo FKM O-ring) |

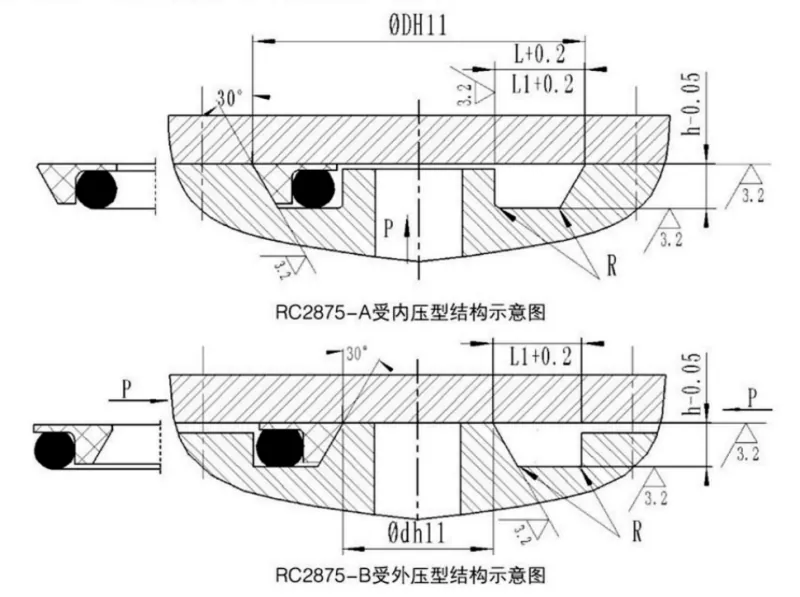

Segel iki kasusun saka ring segel PTFE dipunéwahi karo profil kaki-shaped lan O-ring. Ing meksa, pasukan gripping segel mundhak-tegese sing luwih dhuwur meksa, sing luwih apik kinerja sealing. Thanks kanggo desain flange sisih sikil-shaped ring Muter, O-ring dicegah saka extruding, saéngga segel kanggo nahan tekanan dhuwur lan Ultra-dhuwur.
Kabeh spesifikasi ing sawetara parameter kasedhiya.
|
Range diameter njaba D H11 |
ambane alur h-0.05 |
Jembaré alur L+0.2 |
jembaré alur L1 + 0,2 Tekanan > 100 MPa |
Radius pojok Rmax |
diameteripun kabel O-ring nindakake |
|
17~50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
Kabeh spesifikasi ing sawetara parameter kasedhiya.
|
Range diametere njero dh11 |
ambane alur h-0.05 |
Jembaré alur L+0.2 |
jembaré alur L1 + 0,2 Tekanan > 100 MPa |
Radius pojok Rmax |
diameteripun kabel O-ring nindakake |
|
5~40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
