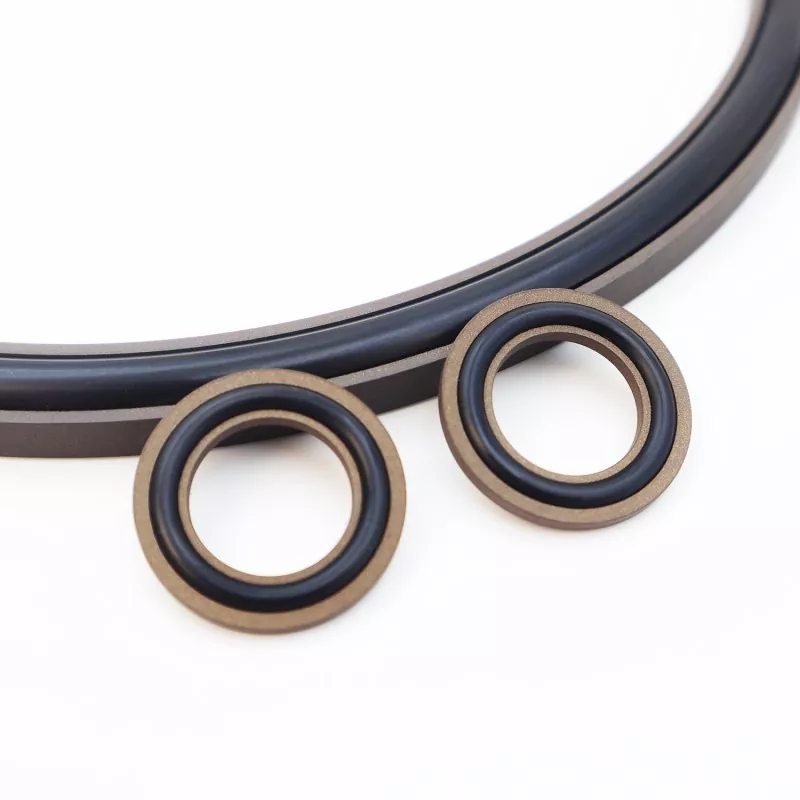

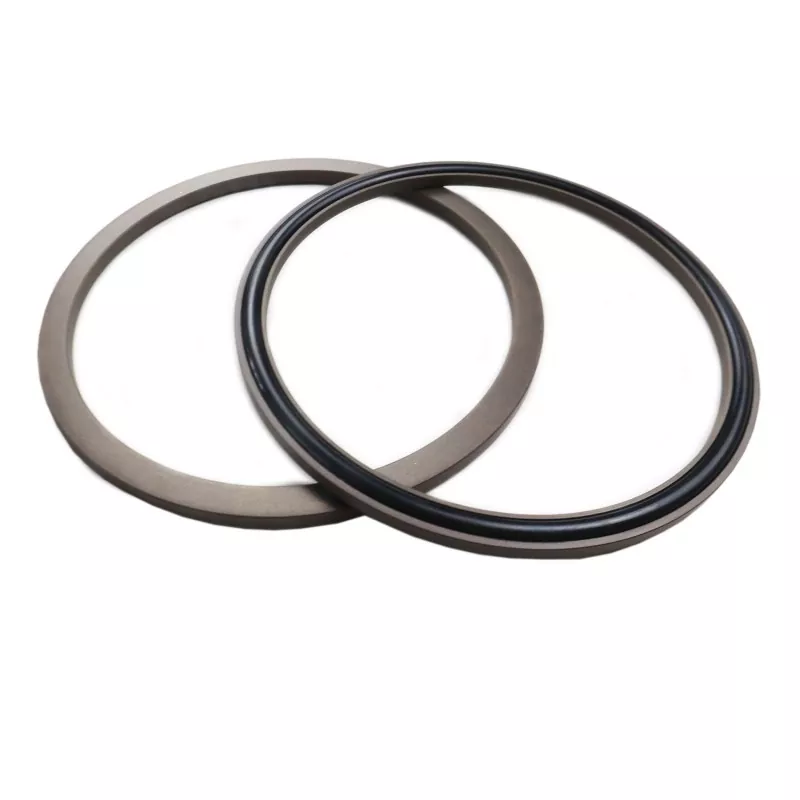

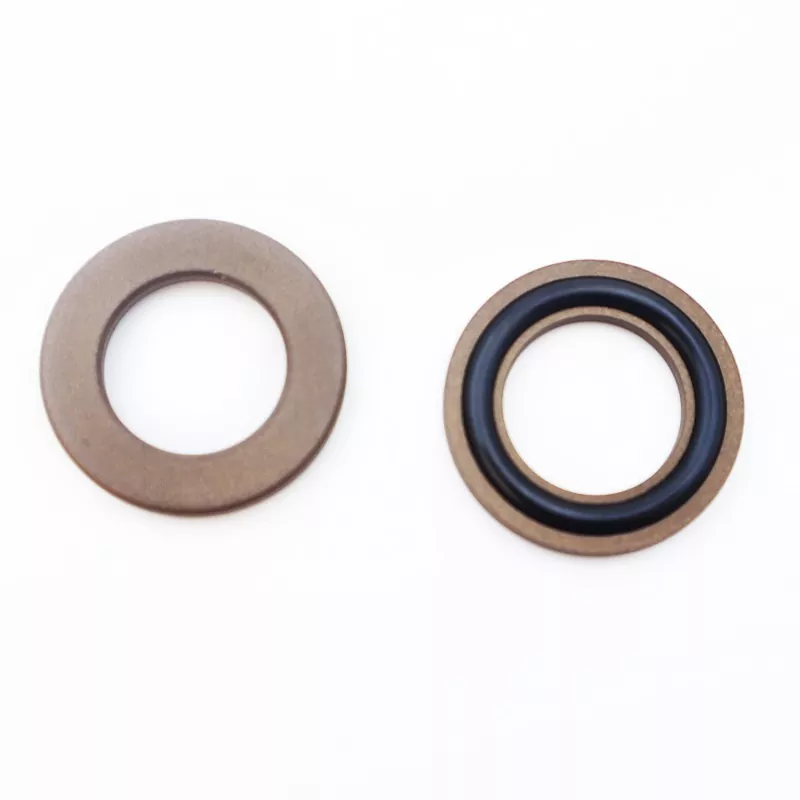

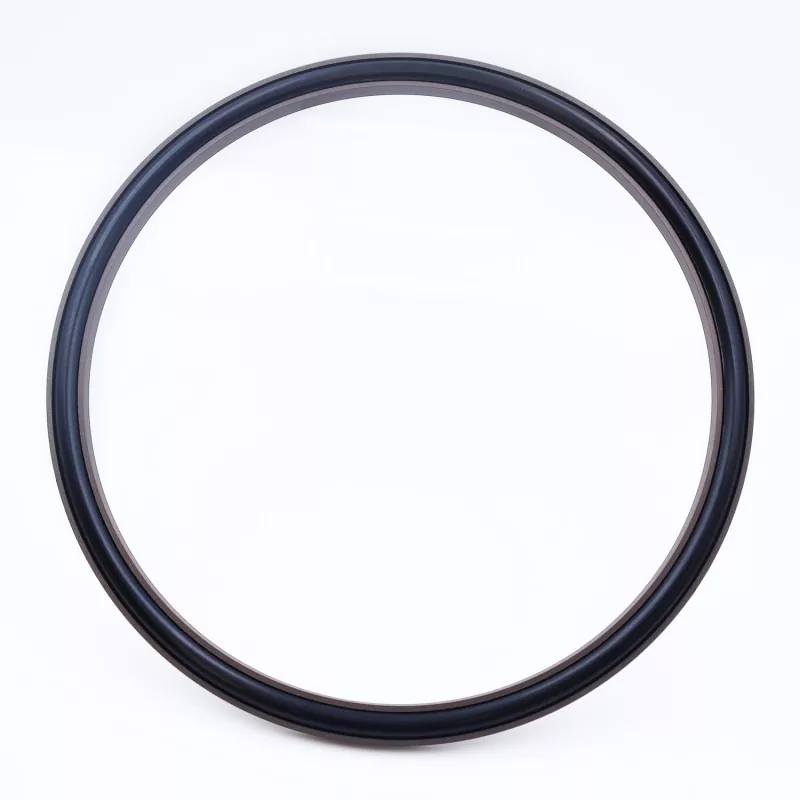

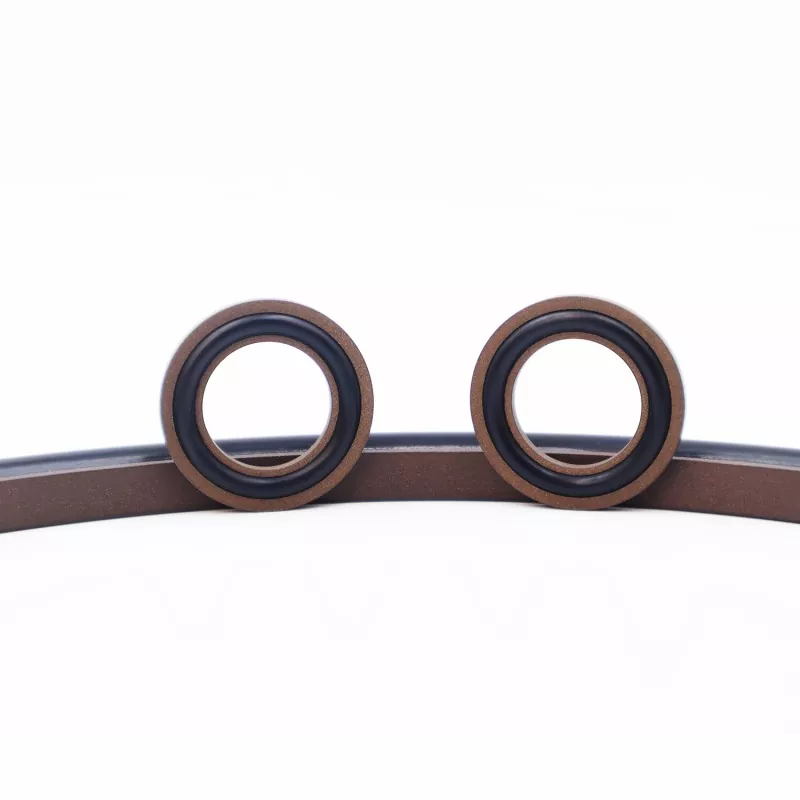

Axial C-Type Gabungan Seal

Kanggo kabutuhan sealing flange statis aksial, RC2872 Axial C-Type Combined Seal saka Ruichen Sealing minangka pilihan sing disenengi. Kasedhiya ing konfigurasi Tipe A (tekanan internal) lan Tipe B (tekanan eksternal), dirancang kanggo aplikasi sealing statis unidirectional ing ujung flange. Struktur flange penahan kaping pindho ngilangake risiko kegagalan ekstrusi O-ring, dene mekanisme sealing tekanan-energi sing ana gandhengane njamin resistensi tekanan sing luar biasa, saengga cocog kanggo syarat sealing tekanan banyu.

Kirim Pitakonan

Deskripsi Produk

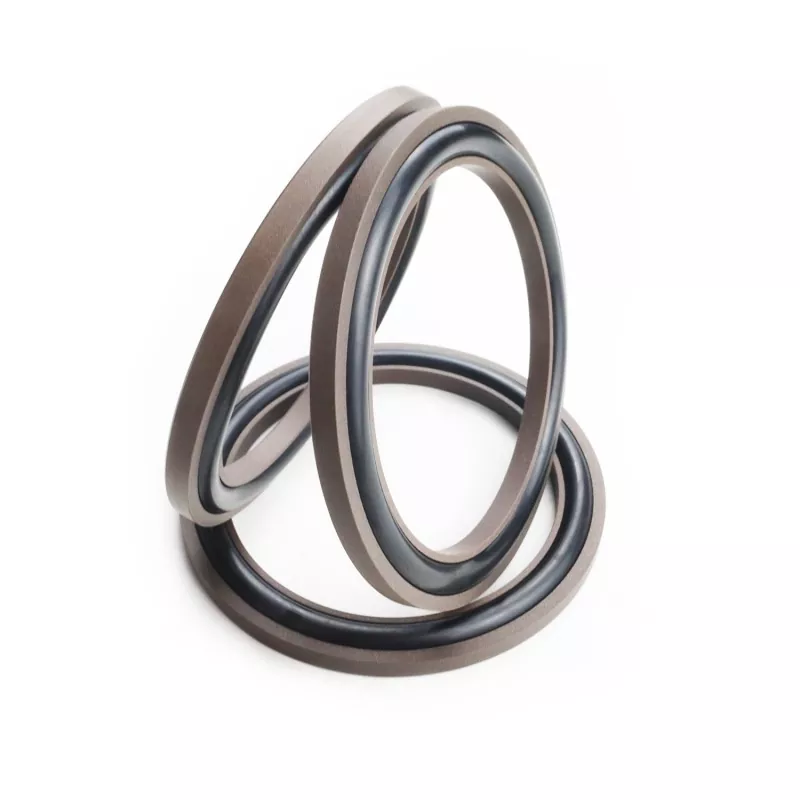

Axial C-Type Combined Seal kasusun saka ring sealing C-shaped digawe saka PTFE kapenuhan lan karet O-ring; iku dirancang kanggo aplikasi sealing statis kayata sumbu (mburi-pasuryan) lan asu laut flange. Fitur utama kalebu umur layanan sing dawa, kinerja sealing sing apik, resistensi tekanan dhuwur, lan jejak struktur sing kompak; iku uga cocok kanggo aplikasi sealing hydraulic. Kasedhiya ing rong versi: RC2872-A (kanggo tekanan internal) lan RC2872-B (kanggo tekanan eksternal).

Desain kompak nggampangake instalasi ing papan sing sempit, njamin panyegelan sing dipercaya lan umur layanan luwih dawa sajrone operasi jangka panjang. A sawetara lengkap specifications kasedhiya ing Simpenan, karo layanan kasedhiya kanggo panuku global kalebu pilihan technical, pitakonan rega, lan pesenan akeh.

Ketentuan Operasi sing ditrapake

Tekanan (MPa)	Suhu (°C)	Kacepetan (m/s)	Sedheng
≤100	-35 nganti +100 (karo NBR O-ring)	-	Minyak hidrolik, emulsi, banyu, lsp.
	-20 nganti +200 (karo FKM O-ring)

Prinsip lan Aplikasi

Segel iki kasusun saka PTFE sealing ring C-shaped lan O-ring; O-ring menehi wis komprèsi, ngasilake pasukan clamping dibutuhake kanggo entuk segel. Ing tekanan, pasukan clamping iki mundhak-tegese segel performs luwih apik nalika meksa mundhak. Thanks kanggo desain flange pindho dering sandal, O-ring dicegah saka extruding, saéngga segel bisa tahan tekanan dhuwur.

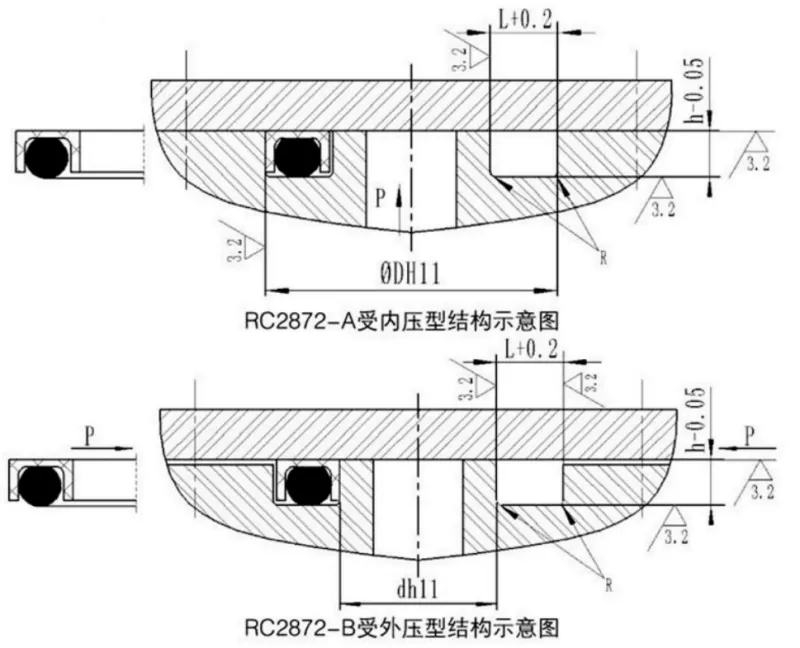

Axial C-Type Combined Seal

Spesifikasi Tabel

1. RC2872-A Tabel Spesifikasi Tipe Tahan Tekanan Internal

Kabeh spesifikasi ing sawetara parameter kasedhiya.

Range diameter njaba D H11	ambane alur h-0.05	Jembaré alur L+0.2	Radius pojok Rmax	diameteripun kabel O-ring nindakake
15~30	2.35	5.5	0.4	2.65
31~50	3.10	6.6	0.4	3.55
51~127	4.65	9.6	0.5	5.30
128~499	6.25	11.7	0.6	7.00
500~1600	7.5	13.6	0.7	8.60

2. RC2872-B Tipe Tekanan Eksternal: Tabel Spesifikasi

Kabeh spesifikasi ing sawetara parameter kasedhiya.

Range diametere njero d h11	ambane alur h-0.05	Jembaré alur L+0.2	Radius pojok Rmax	diameteripun kabel O-ring nindakake
5~30	2.35	5.5	0.4	2.65
31~50	3.10	6.6	0.4	3.55
51~127	4.65	9.6	0.5	5.30
128~499	6.25	11.7	0.6	7.00
500~1600	7.5	13.6	0.7	8.60
