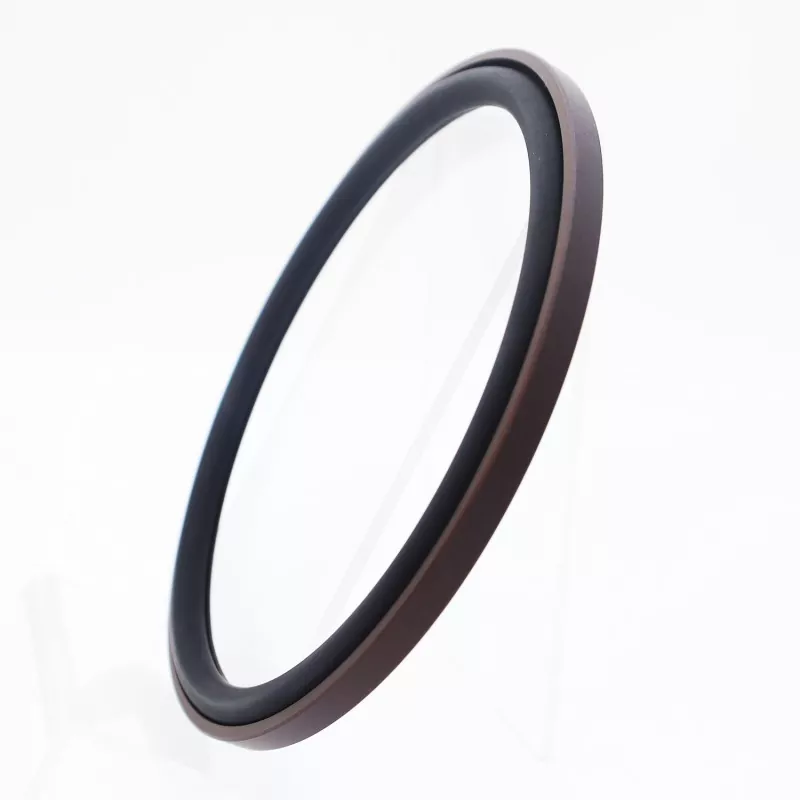

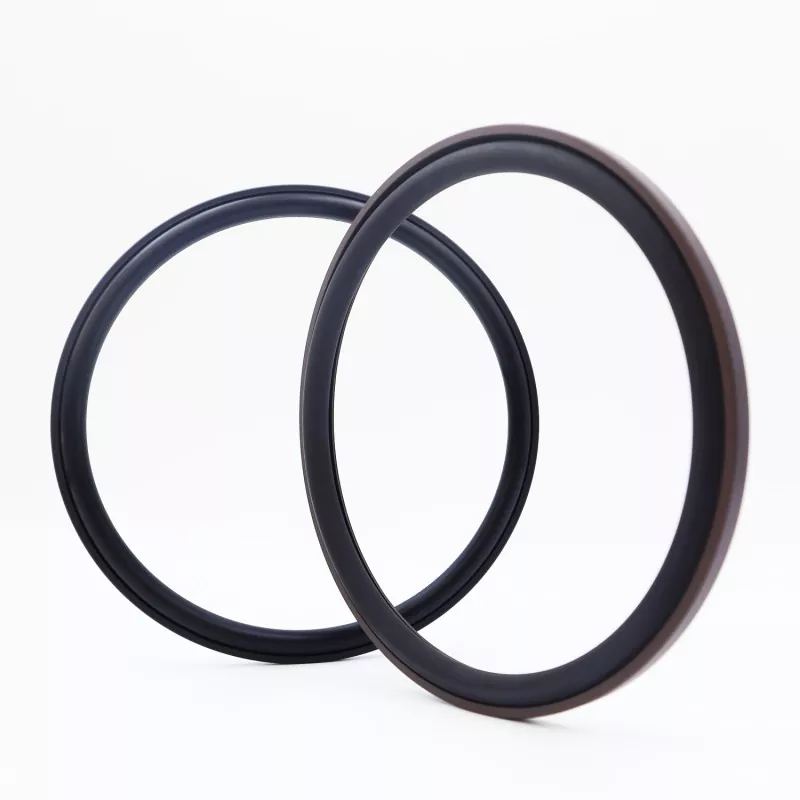

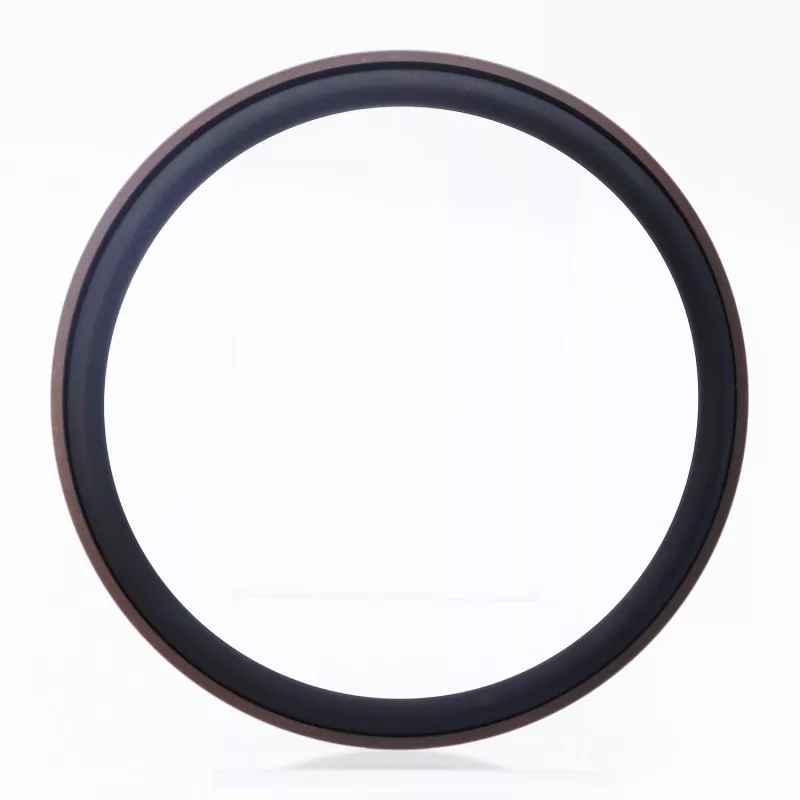

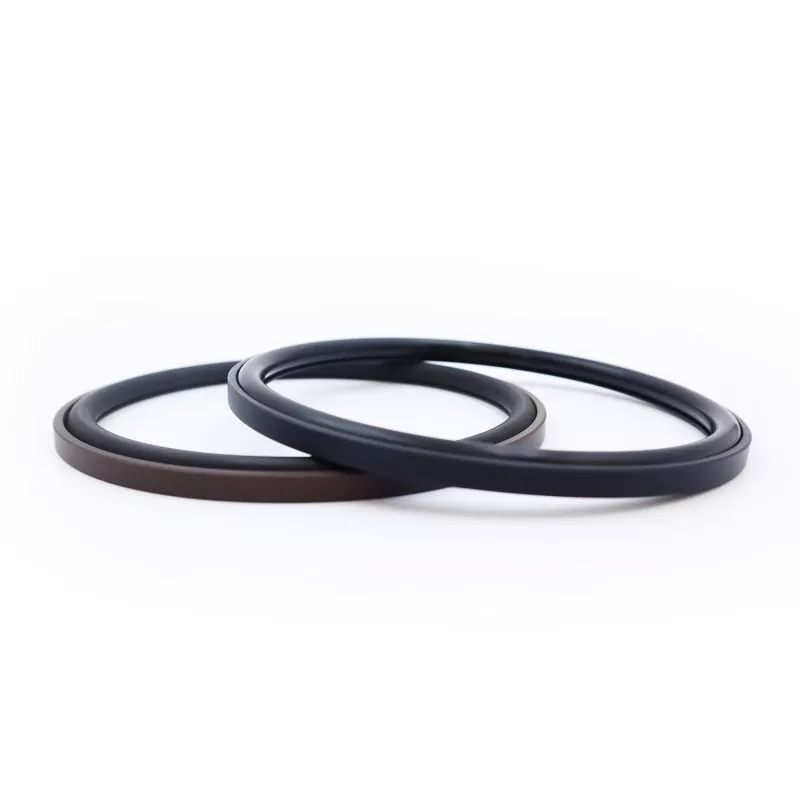

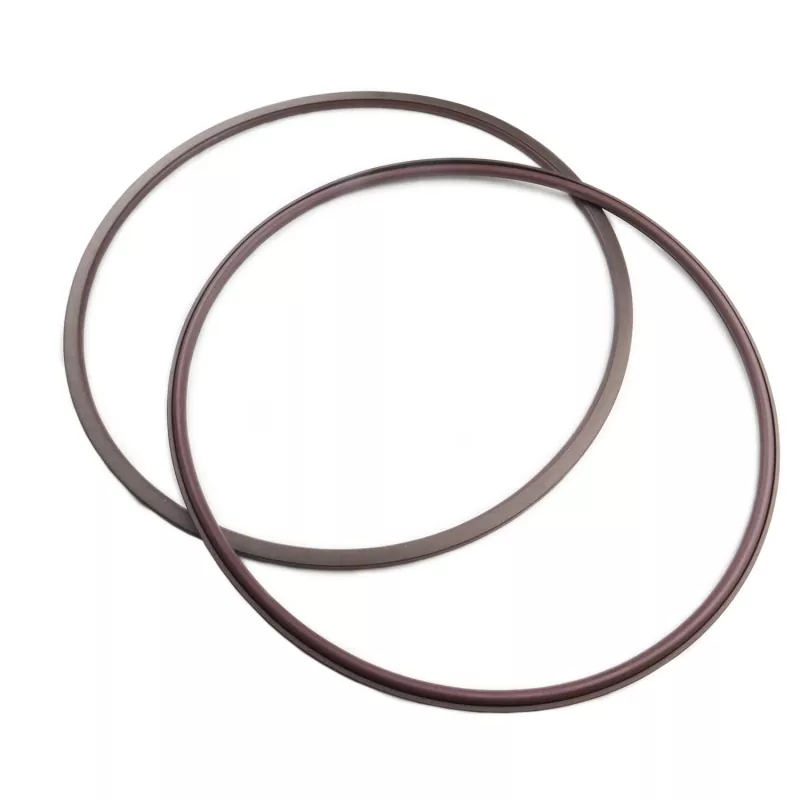

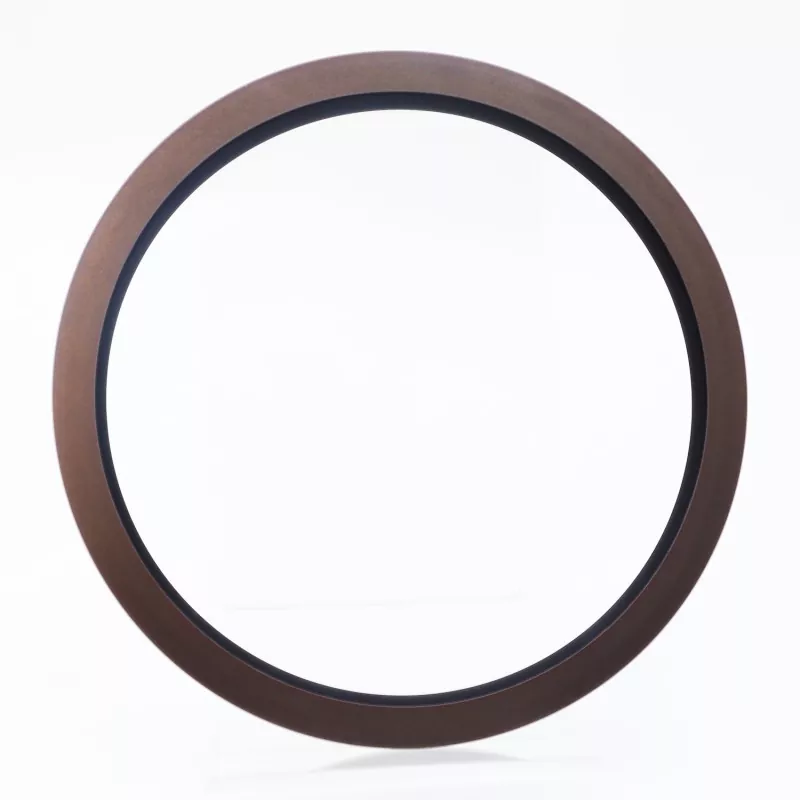

Axial Step Combined Seal kasusun saka ring sealing tengen-angled digawe saka PTFE kapenuhan lan karet O-ring; iki dirancang kanggo aplikasi sealing statis unidirectional, kayata sumbu (mburi-pasuryan) lan asu laut flange. Iki nduweni umur layanan sing dawa, kinerja sealing sing apik, tahan tekanan dhuwur lan ultra-dhuwur, lan tilas struktural sing kompak; iku uga cocok kanggo aplikasi sealing tekanan banyu. Kasedhiya ing rong versi: RC2871-A (kanggo tekanan internal) lan RC2871-B (kanggo tekanan eksternal).
Sealing efektif digayuh liwat pasukan gripping terus-terusan kui dening pra-komprèsi saka O-ring, nyediakake efek sealing poto-energizing ngendi kinerja sealing mbenakake nalika meksa medium mundhak. Desain flanged ing sisih ring sealing èfèktif nyegah O-ring extrusion, saéngga kanggo gampang nangani kahanan tekanan dhuwur lan ultra-tekanan dhuwur nalika tetep kompatibel karo lingkungan sealing tekanan banyu.
|
Tekanan (MPa) |
Suhu (°C) |
Kacepetan (m/s) |
Sedheng |
|
≤300 |
-35 nganti +100 (karo NBR O-ring) |
- |
Minyak hidrolik, emulsi, banyu, lsp. |
|
-20 nganti +200 (karo FKM O-ring) |
Segel iki kasusun saka ring sealing PTFE tengen-angled lan O-ring; O-ring menehi wis komprèsi, ngasilake pasukan clamping dibutuhake kanggo entuk segel. Ing tekanan, pasukan clamping iki mundhak-tegese sing luwih dhuwur meksa, sing luwih apik kinerja sealing. Thanks kanggo desain flange sisih slipper ring, O-ring dicegah saka extruding, saéngga segel tahan tekanan dhuwur.
Kabeh spesifikasi ing sawetara parameter kasedhiya.
|

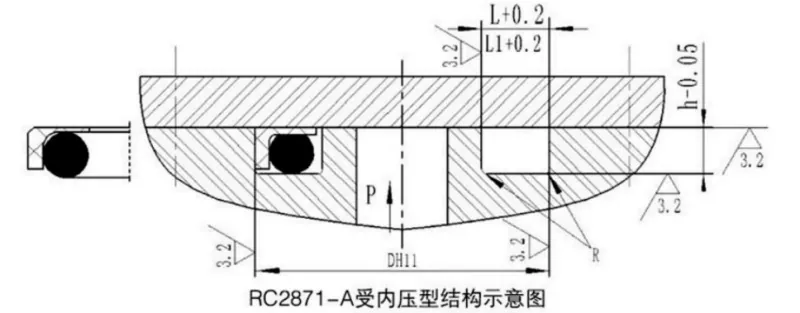

Range diameter njaba D H11 |
ambane alur h-0.05 |
Jembaré alur L+0.2 |
jembaré alur L1 + 0,2 Tekanan > 80 MPa |
Radius pojok Rmax |
diameteripun kabel O-ring nindakake |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
Kabeh spesifikasi ing sawetara parameter kasedhiya.
|

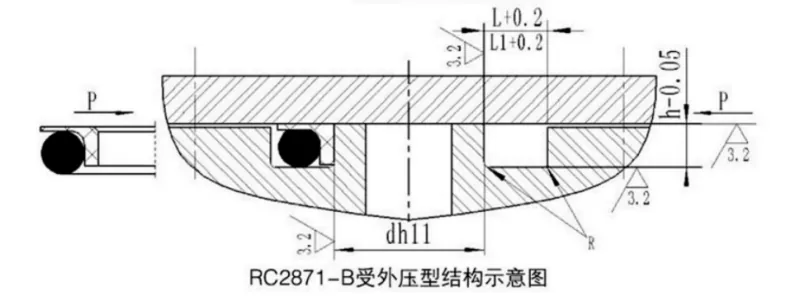

Range diametere njero dh11 |
ambane alur h-0.05 |
Jembaré alur L+0.2 |
jembaré alur L1 + 0,2 Tekanan > 80 MPa |
Radius pojok Rmax |
diameteripun kabel O-ring nindakake |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
