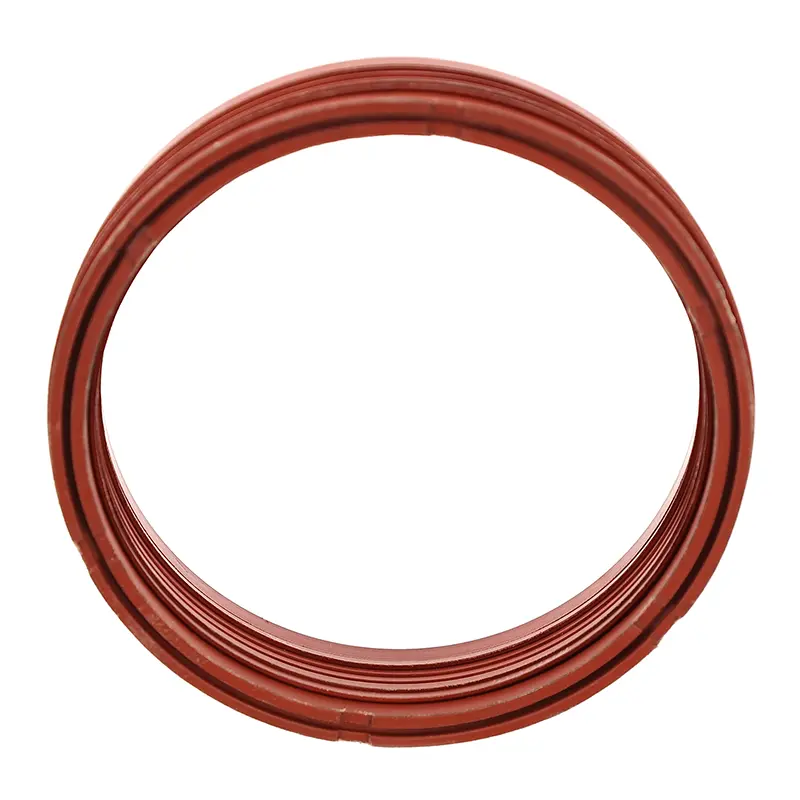

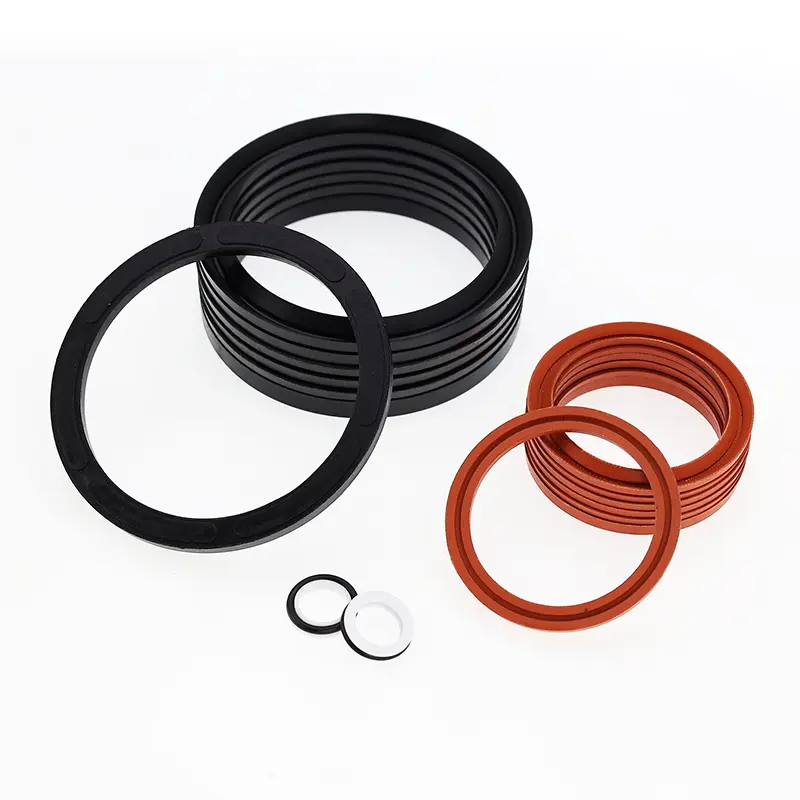

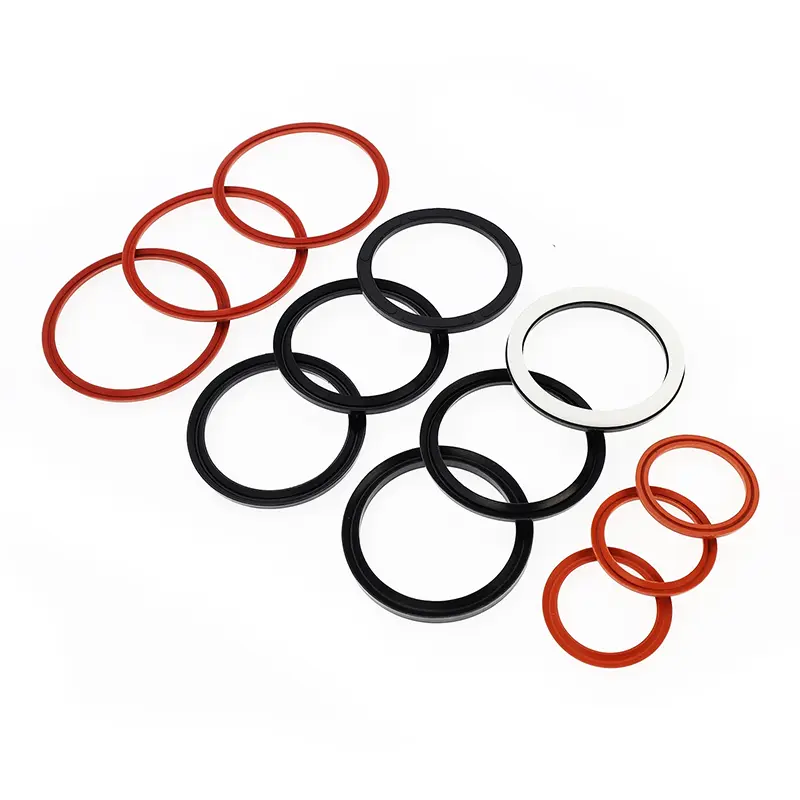

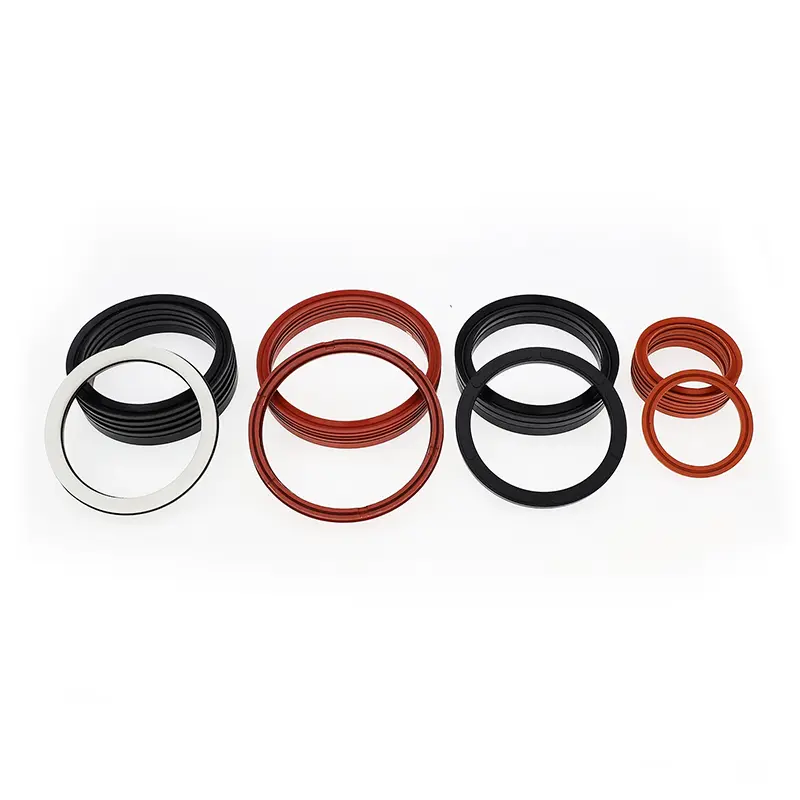

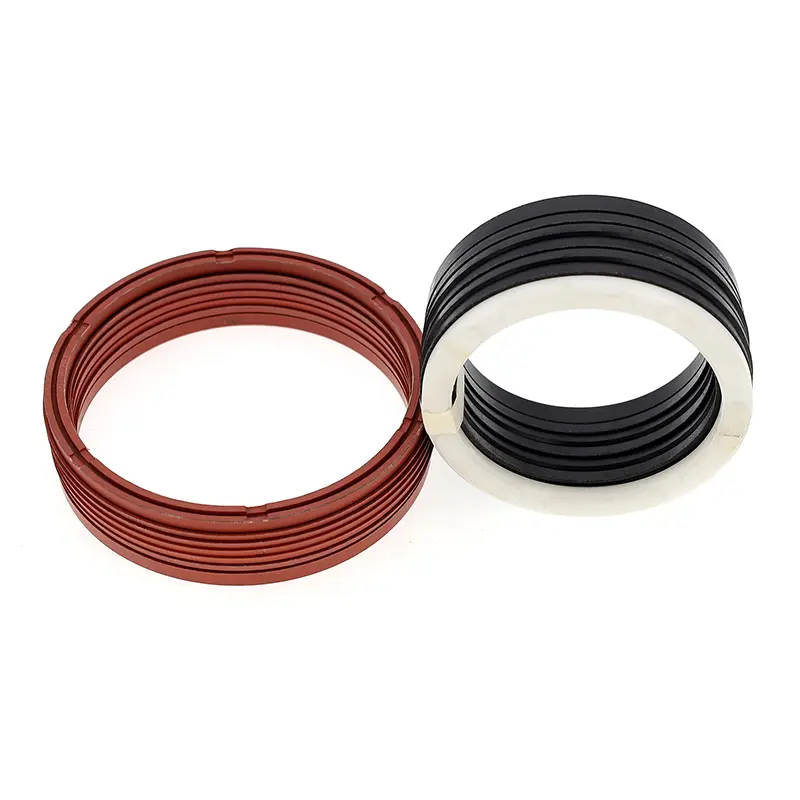

Segel kombinasi V sing bentuke kanggo rod piston dumadi saka set (paling ora telu) cincin sealing berbentuk V, cincin komprèsi, lan cincin dhukungan. Cocog kanggo panyegel tekanan unidirectional ing aplikasi hidrolik. Sing kompatibel karo materi panyebaran kudu ditrapake sajrone instalasi. Ora bisa diinstal ing alur monolitik (ditutup).
Fitur:
1. Macem-macem bahan kasedhiya, ngidini panyesuaian optimal kanggo cocog karo macem-macem aplikasi.
2. Cocog kanggo digunakake ing kahanan operasi Harsh, adaptasi kabeh kahanan media lan nuntut.
3 .. Urip layanan sing dawa, cocog kanggo segel pelumas tanpa minyak (kanthi pilihan materi).
4. Kinerja penyusaan lan gesekan bisa digayuh kanthi nyetel gasket, lan dimensi axial bisa diatur kanthi nambah utawa mbusak cincin sealing V sing bentuke.
5. Efektif sanajan kanthi kualitas permukaan sing kurang apik.
Kahanan operasi sing ditrapake (nilai ekstrem ora kudu katon bebarengan)
|
Tekanan MPA |
Suhu ℃ |
Kacepetan m / s |
Medium |
|||
|
≤60 |
-35 ~ + 100 (karet karet utawa karet tanpa nitrile) |
-20 ~ + 200 + (kain fluorororubber utawa fluororubber) |
-200 ~ + 260 (PTFE) |
≤0.5 (karet karet utawa kain sing dikuatake) |
≤15 (PTFE) |
Meh kabeh media (pilihan cukup kombinasi materi) |
Bahan
1. Bahan cincin tekanan: kain ptfe, karet-butadiene nitrile (nbr), fluororubber-butadiene karet kain, nilon, polyoxyymethylene
2. Bahan V-ring: PTFE Karet-Butadiene Karet (NBR), Fluororubber, Fluororubber-Butadiene Karet, Polyurethane
3 .. Dhukungan Cincin Bahan: Kain Karet Nitrile-Butadiene, Fluororubber-Butadiene Karet Kain, NYLON, polyoxyymethylene, ptfe
Conto conto
|
Model |
Bahan |
Skop sing ditrapake |
SEALE |
|
Rc15-a |
V-ring: Kain Nbr, cincin tekanan, dering dhukungan: kain nbr / pa / pom / ptfe |
Suhu normal, tekanan dhuwur |
Apik |
|
Rc15-b |
V-ring: Kain FKM, cincin tekanan, RING Dhukungan: Kain FKM / PTFE |
Suhu dhuwur, tekanan dhuwur |
Apik |
|
Rc15-c |
V-ring: Ninggi Tekanan, Ring Dhukungan: Kain NBR / Pa / Pom / PTFE |
Suhu normal, tekanan medium lan rendah |
Banget |
|
Rc15-d |
V-RING: FKM, Cincin Tekanan, RING Dhukungan: Kain FKM / PTFE |
Suhu dhuwur, tekanan medium lan rendah |
Banget |
|
Rc15-e |
V-RING: Kidang Kiring NBR + NBR, Cincin Tekanan, Ring Dhukungan: NRB / NRB Tel / Pa / Pom / PTFE |
Suhu normal, tekanan medium lan dhuwur |
Apik banget |
|
Rc15-f |
V-RING: Kain kain FKM + FKM + FKM, Cincin Tekanan, RING Dhukungan: Kain / PTFE FKM / PTFE |
Suhu dhuwur, tekanan medium lan dhuwur |
Apik banget |
|
Rc15-g |
V-ring, cincin tekanan, ring dhukungan: ptfe1 / ptfe2 / ptfe3 / ptfe4 |
Suhu dhuwur lan media corrosive tekanan tinggi |
Normal |
|
Rc15-h |
V-ring: PU, Cincin Tekanan, Ring Dhukungan: Pu / Pa / Pa / Pom / PTFE |
Suhu normal, tekanan medium lan dhuwur |
Apik banget |

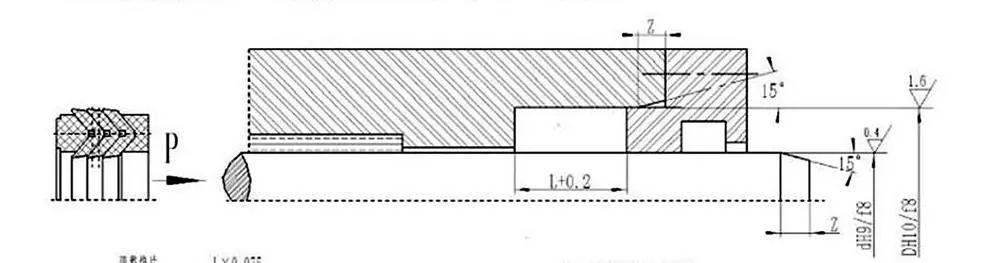

Peraturan Chamfer Instalasi
|
Rod Diameter D |
Dawane Chamfer Zmin |
|
0 ~ 100 |
5 |
|
101 ~ 200 |
7.5 |
|
200 ~ 500 |
10 |
|
> 500 |
12.5 |
Segar berbentuk V bisa diatur ing dimensi axial kanthi nyetel gasket kanggo nggayuh sealing lan gesekan sing optimal. Nganggo awal sawise operasi jangka panjang bisa ditambahi kanthi nyetel dimensi axial. Desain sing Disaranake kanggo Ukuran Axial Segera Segel yaiku 1.025L, kanthi macem-macem 7,5% l.
