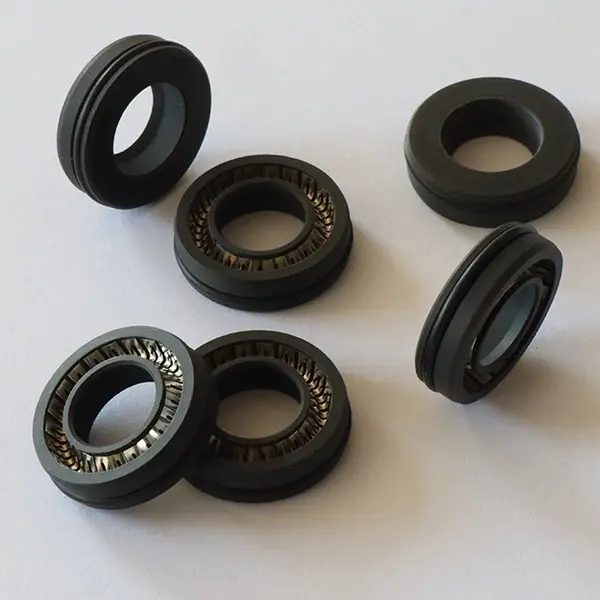

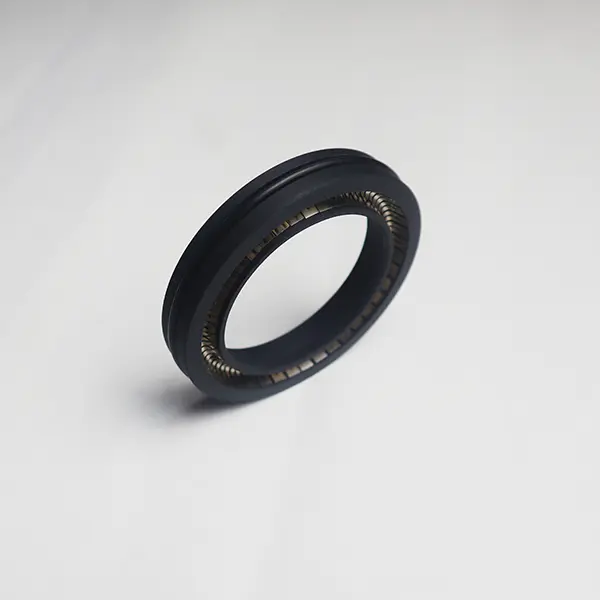

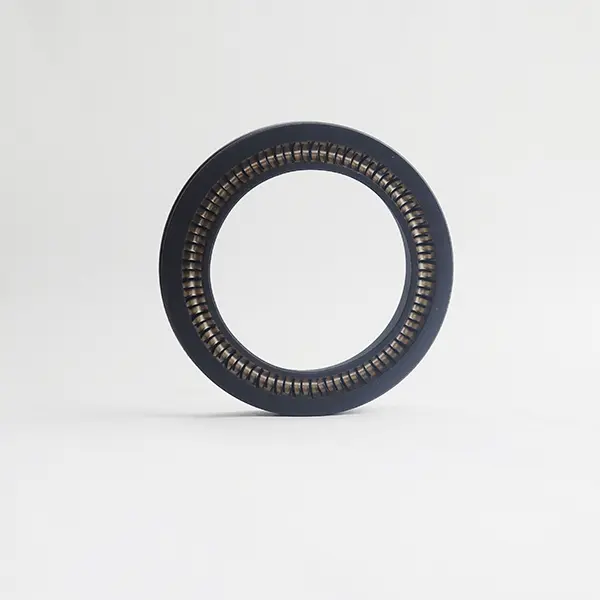

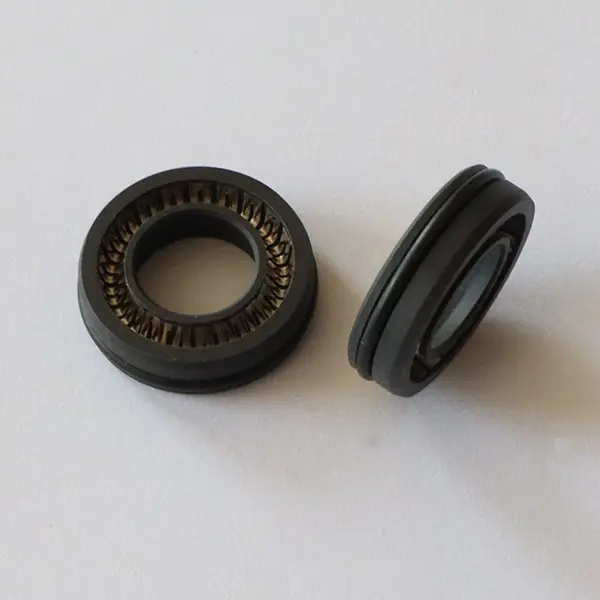

Antarane segel musim semi Rotary, ana utamane rong jinis: RC2055 lan RC2056. Segera ruichen wis sinau babagan pangembangan lan pabrik produk segel pirang-pirang taun. Miturut macem-macem kahanan lan kabutuhan beda, wis nyampurnakake desain sing luwih rinci.

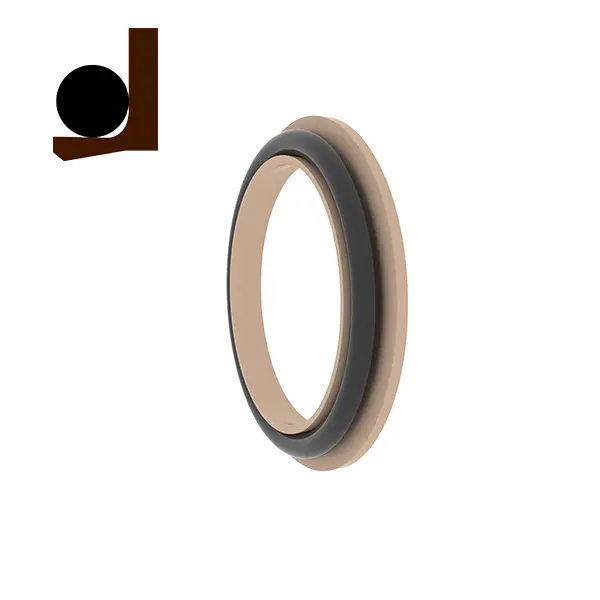

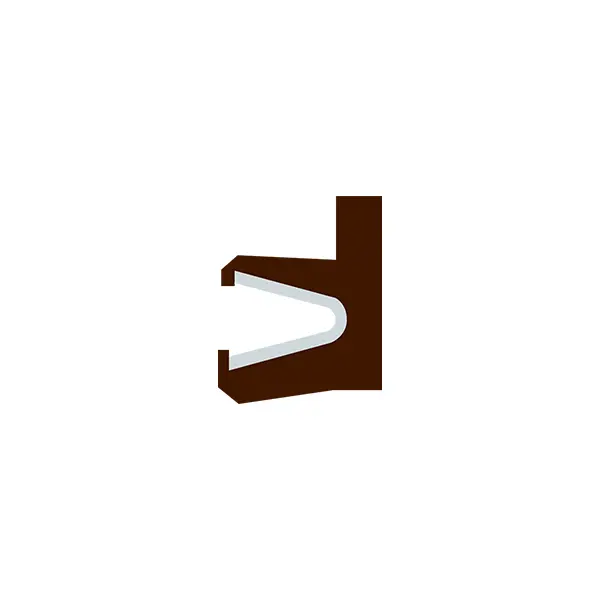

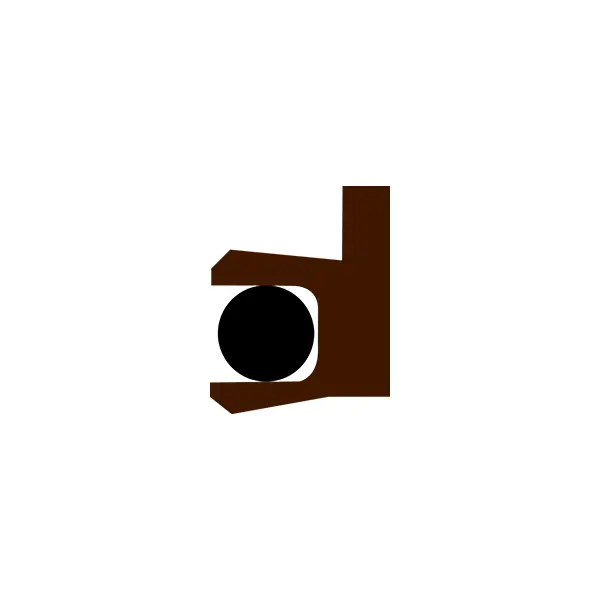

RC2055 minangka Segel Plug-plug, RC2055-B minangka segel rotasi rotter, lan RC2055-C minangka segel kombinasi rotary y-shaped. Grooves saka telu kasebut diowahi. Dheweke minangka segel fungsi kanthi tekanan unidirectional ditrapake kanggo muter puteran. Antarane, segel plug-plug RC2055 Rotes dumadi saka stainless steel spring lan plastik dhuwur fungsi. Nalika nggunakake RC2055-B lan RC2055-C, perlu milih bahan sing cocog karo materi.

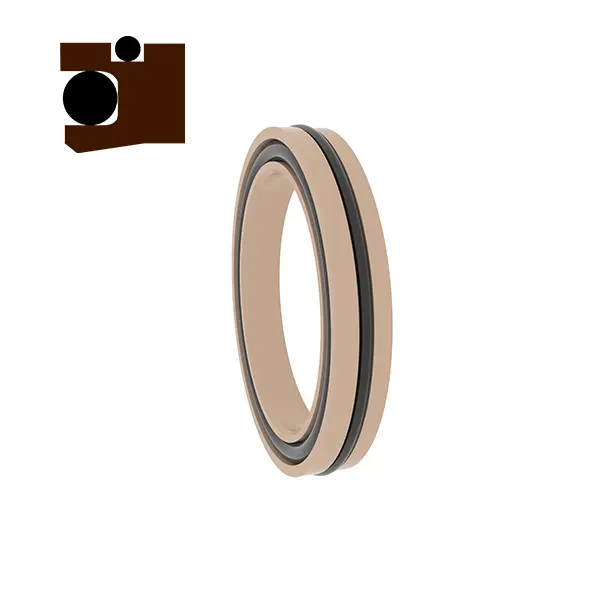

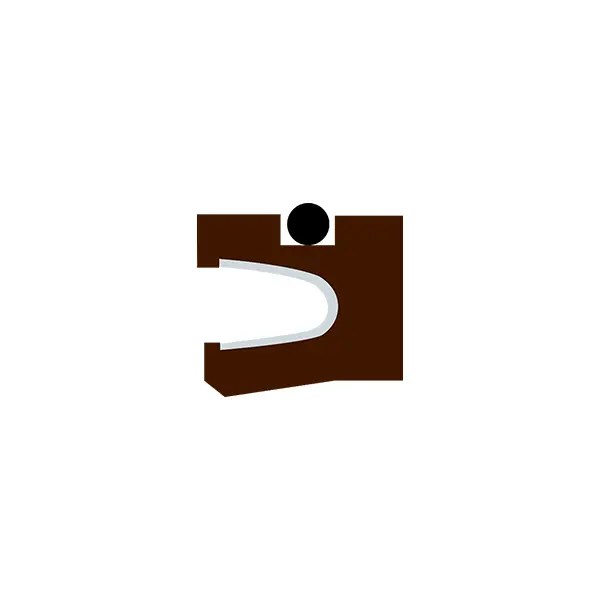

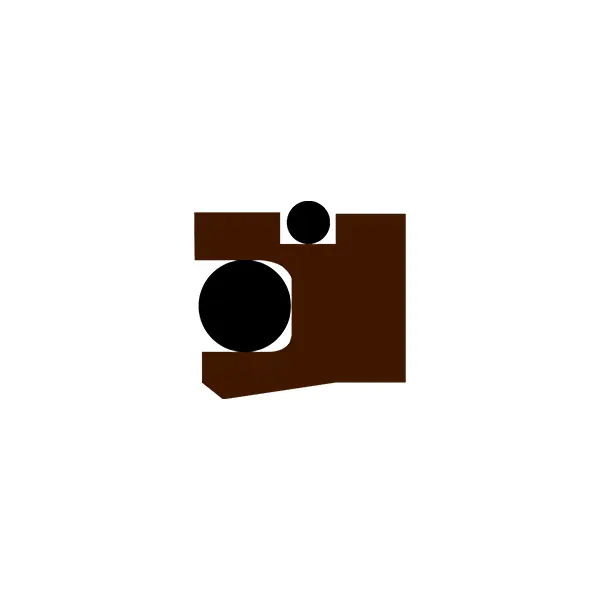

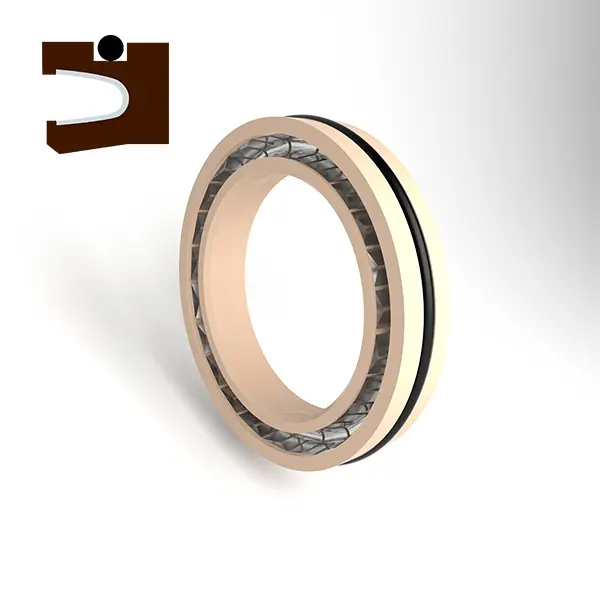

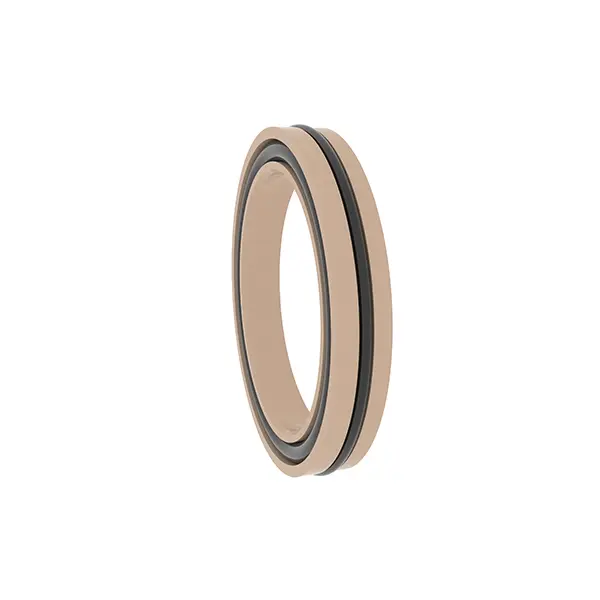

RC2056 minangka segel plug roter, lan RC2056-B minangka segel kombinasi rotary yary. Grooves uga bisa digandhengake. Sampeyan uga cocog digunakake ing puteran puteran. Antarane, segel plug-plug RC2056 RC2056 dumadi saka stainless steel spring lan plastik dhuwur fungsi. Nalika nggunakake RC2056-B Lan, perlu milih bahan sing cocog karo materi.
Fitur lan Aplikasi Produk:
Fitur Produk:
Kinerja Tinggi: Stainless steel spring lan plastik dhuwur fungsi digabungake kanggo njamin kinerja sing nyenengake lan ketahanan.
Informasi: desain produk produk ing seri kasebut padha, sing mbisakake pangerten lan adaptasi sing fleksibel kanggo kahanan kerja sing beda.
Kajaba ditrapake: Cocog kanggo negesake tekanan siji-puteran kanggo nyukupi kabutuhan industri industri.
Opsional Elastomer: RC2055-B, RC2055-C lan RC2055-B, pilih pilihan bahan sing cocog karo bahan-bahan sing cocog karo kahanan kerja kanggo nambah adaptasi.
Skenario aplikasi:
Penawaran tekanan siji-puteran saka puteran cocok kanggo peralatan industri, mesin teknik, sistem hidraulik, lsp.
Kadhangkala, panyegel fungsi tinggi dibutuhake, kayata petrokimia, peralatan energi, mesin abot, lsp.
Kauntungan teknis:
Springs stainless steel nyedhiyakake kekuwatan radial kanggo njamin efek panyegelan jangka panjang.
Gabungan plastik plastik lan bahan elastomer tinggi cocog kanggo tekanan dhuwur lan kahanan kerja sing dhuwur.
Desain sing bisa diowahi dadi gampang kanggo instalasi lan pangopènan lan nyuda biaya panggunaan.
Saran panggunaan:
Pilih bahan segel sing cocog lan materi sing cocog miturut kahanan sing spesifik.
Mesthekake alur wis resik sajrone instalasi supaya ora ngrusak segel.

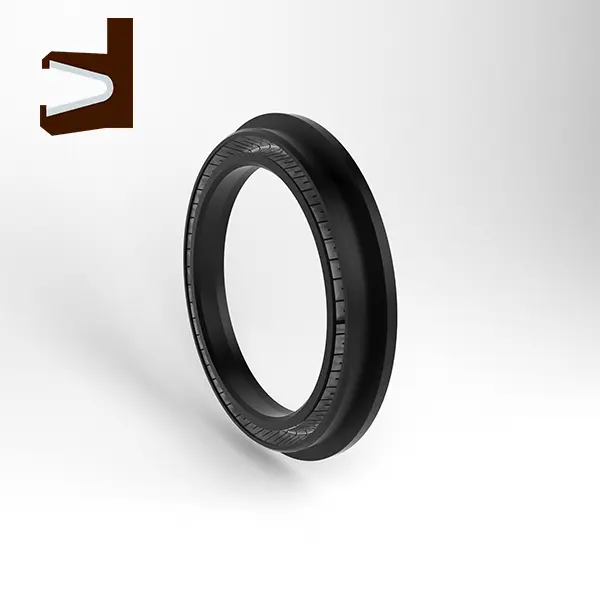

RC2055
Kahanan kerja sing ditrapake (watesan nilai ora katon ing wektu sing padha))
| Meksa (MPA) | Suhu (℃) | Kacepetan (m / s) | Medium | |||
| ≤35 | RC2055 | Rc2055-b / c | RC2055 | Rc2055-b | Rc2055-c | Meh kabeh media cair lan gas |
| -200 ~ + 250 | -35 ~ + 250 | <2m / s | <6m / s | <2m / s | ||
Pilihan material
1. Bahan-bahan O-ring sing cocog bisa dipilih: RO1 Nitrile Karet (NBR), RO2 Fluororubber (FKM), lsp.
Bahan-bahan Sehat 2. Bahan-bahan Sehat: PTFFE1, PTFE2, PTFE2, Ptfe4, UPE, PK1, PK2, lsp.
3. Musim baja stainless steel: spring v-shaped.
Conto conto
RC2055- 40-ptfe4 + vAft 40-ptfe4 + v Bahan 40, sealing cincin bahan yaiku PTFE4, musim semi stainless spring v-spring
Diameter Shaft RC205-B-40-PTFE4 + r02 yaiku 40, SEALING RING Bahan yaiku PTFE4, Cocokake O-Ring yaiku Fluororubber
Diameter shaft rc2055-c-40-ptfe4 + r02 yaiku 40, sealing cincin cincin yaiku PTFE4, Cocokake O-ring yaiku Fluororubber

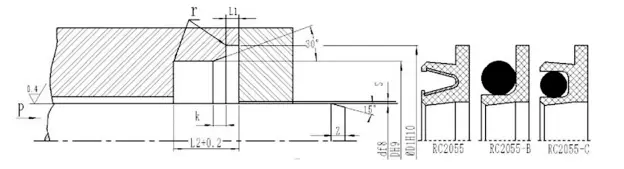

Tabel Parameter spesifikasi (kabeh spesifikasi ing sawetara parameter kasedhiya)
| Rod Diameter D F8 | Diameteripun alur DH9 | Dizamer D1h10 | Pinggir ambane L1 | Jembaré alur L | Import Chamfer K | Reresik radial S max | Dawane Chamfer | r Max | |
| 10pa | 20MPA | ||||||||
| 5 ~ 19.9 | D + 5 | D + 9 | 0,85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0.8L | 0.8 |
| 20 ~ 39.9 | D + 7 | D + 12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | D + 10.5 | D + 17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D + 14 | D + 22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
CATETAN: Disaranake lumahing atose batang puteran kudu HRC ≥ 58.

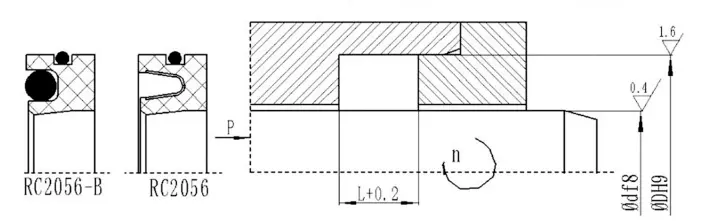

RC2056
Kahanan kerja sing ditrapake (watesan nilai ora katon ing wektu sing padha))
| Meksa (MPA) | Suhu (℃) | Kacepetan (m / s) | Medium | ||
| ≤2 | RC2056 | Rc2056-b | RC2056 | Rc2056-b | Meh kabeh media cair lan gas |
| -200 ~ + 250 | -35 ~ + 250 | <14m / s | <6m / s | ||
Pilihan material
1. Bahan-bahan O-ring sing cocog bisa dipilih: RO1 Nitrile Karet (NBR), RO2 Fluororubber (FKM), lsp.
Bahan-bahan Sehat 2. Bahan-bahan Sehat: PTFFE1, PTFE2, PTFE2, Ptfe4, UPE, PK1, PK2, lsp. 3. Musim baja stainless steel: spring v-shaped.
Conto conto
Rc2056-40 * 62 * 8-ptfe4 + v d * d * l, bahan sealing nyolong, lan musim semi steel sing bentuke v-spring RC2056-B-40 * 62 * 8-PTFE4 + R02 D * D * Bahan-bahan sing Nyolong yaiku PTFE4, lan O-ring sing cocog yaiku Fluororubber
