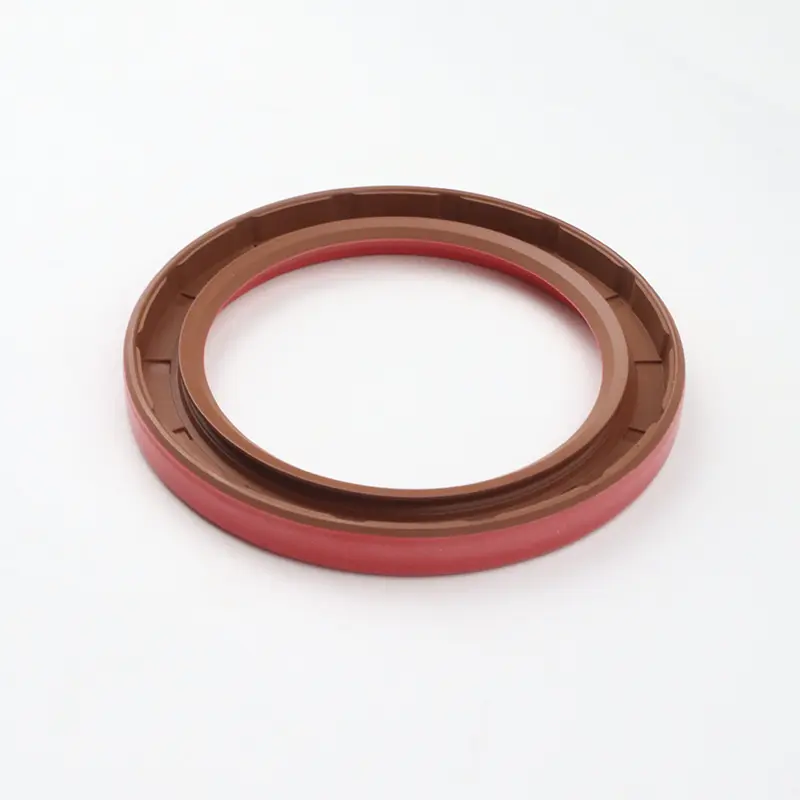

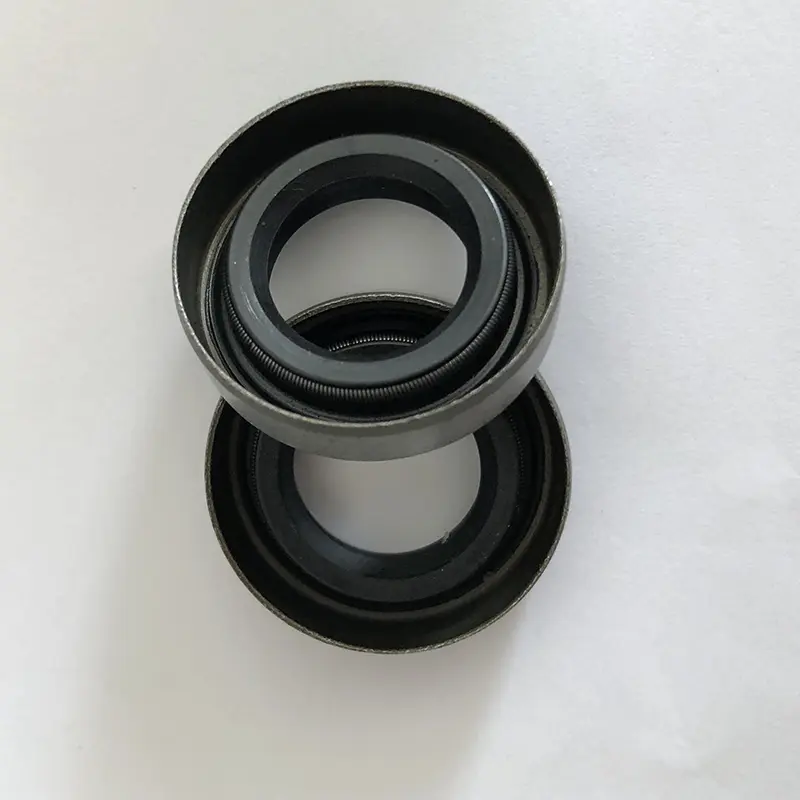

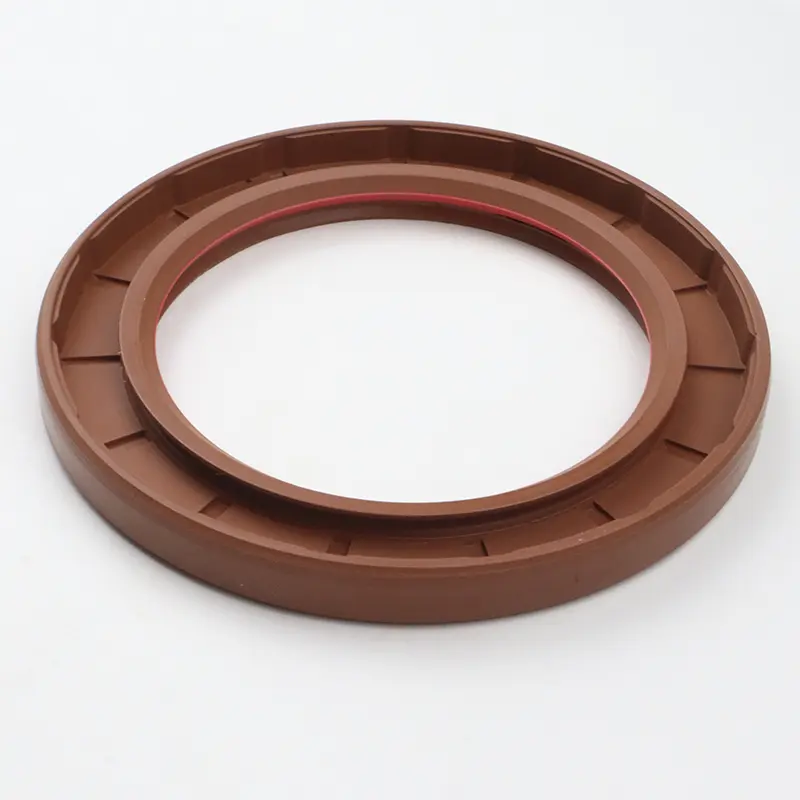

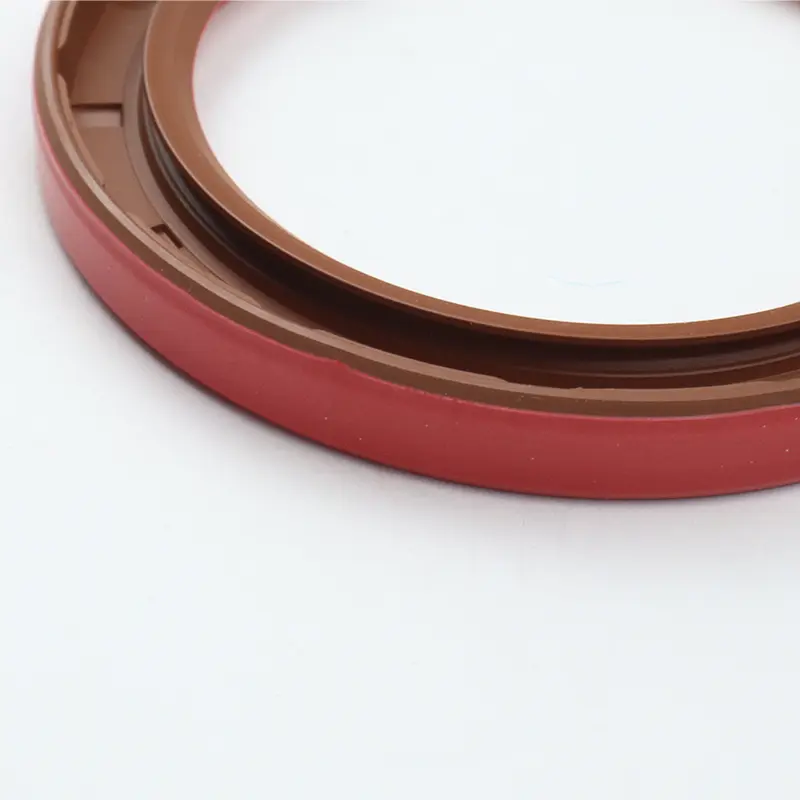

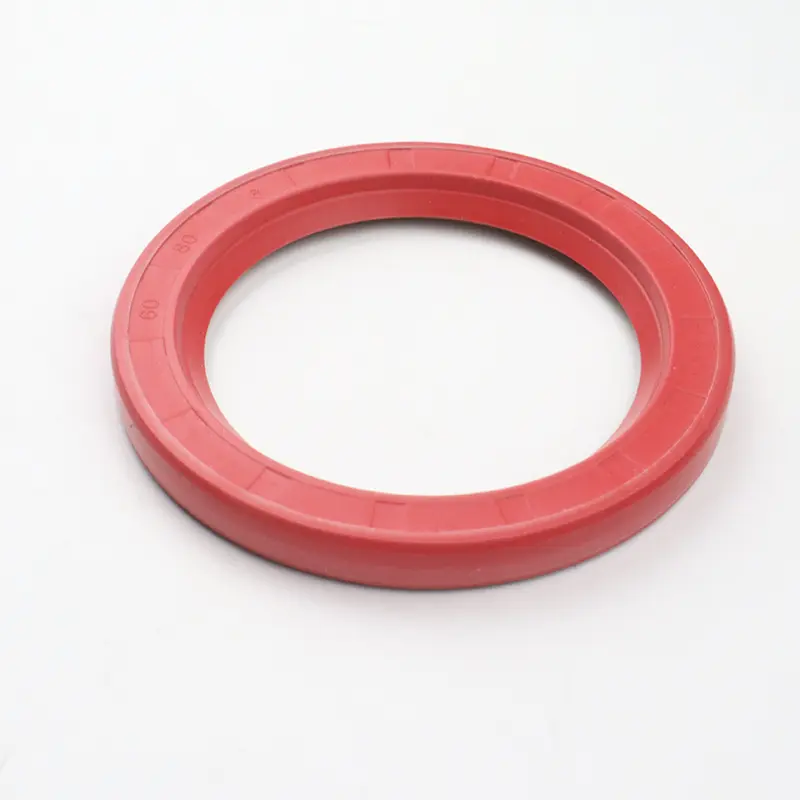

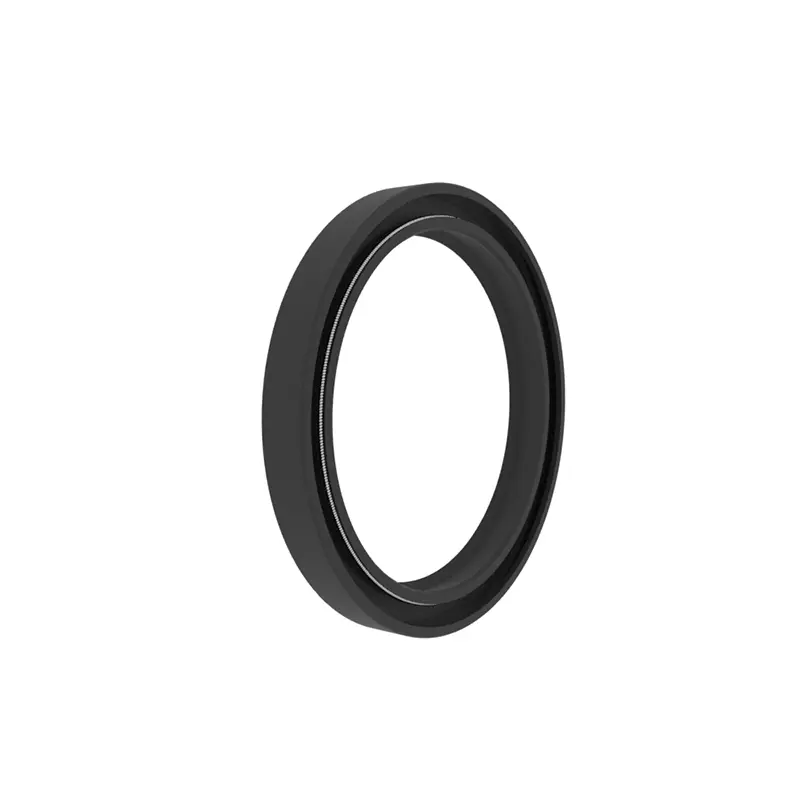

Puteri Batang Lip Segera, umume dikenal minangka segel minyak, dipasang ing kursi bahkahan muter lan ngasilake gerakan relatif karo batang puteran kanthi batang puteran. Bingkungan logam duwe peran dhukungan, lan musim semi bisa ngetrapake preload radial menyang lambe sealing kanggo nyegah bocor minyak pelumas lan intrusi rereget eksternal.

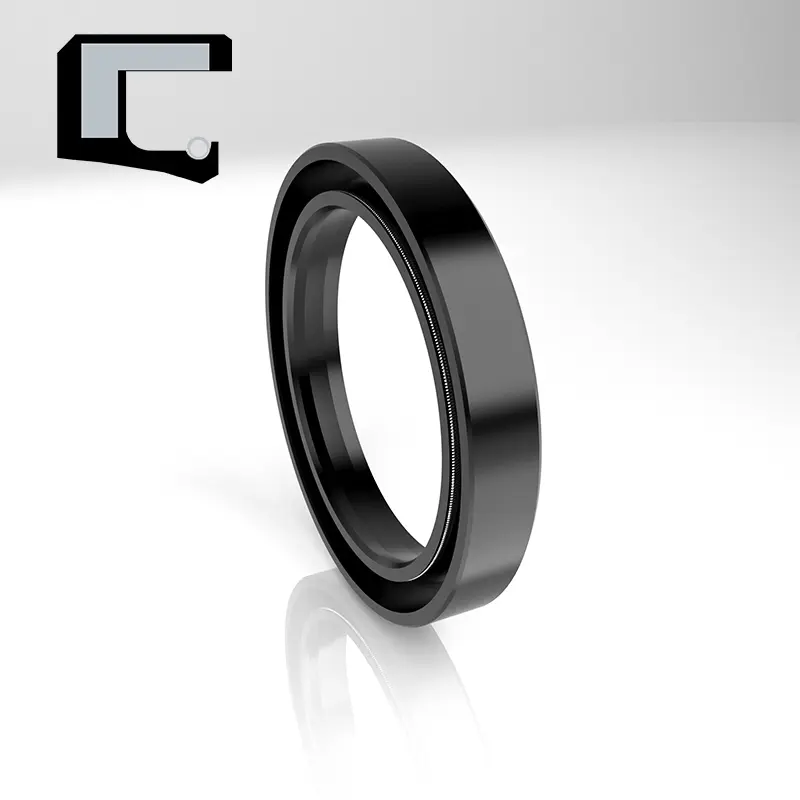

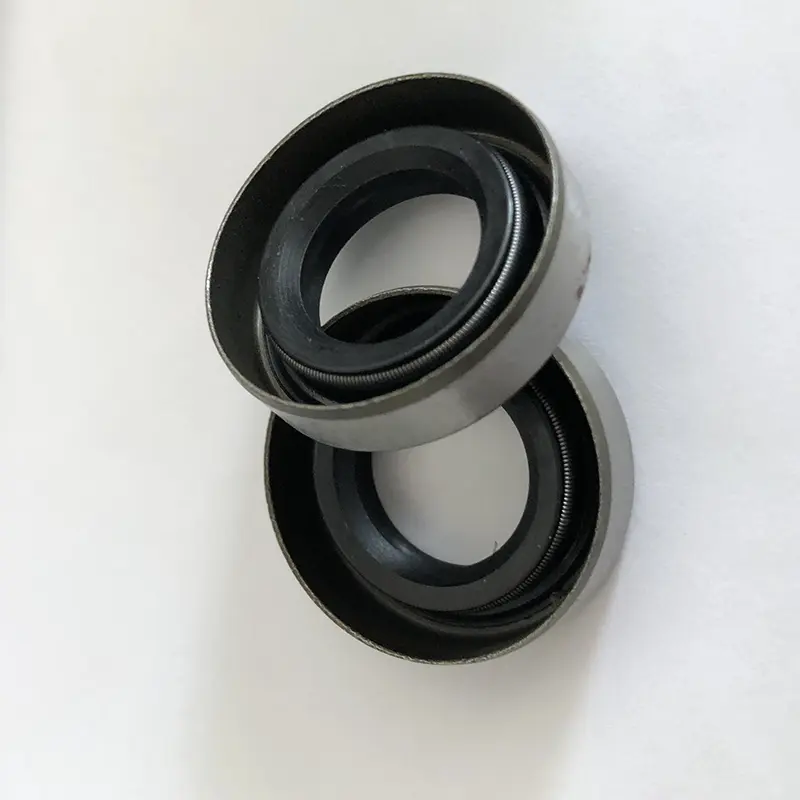

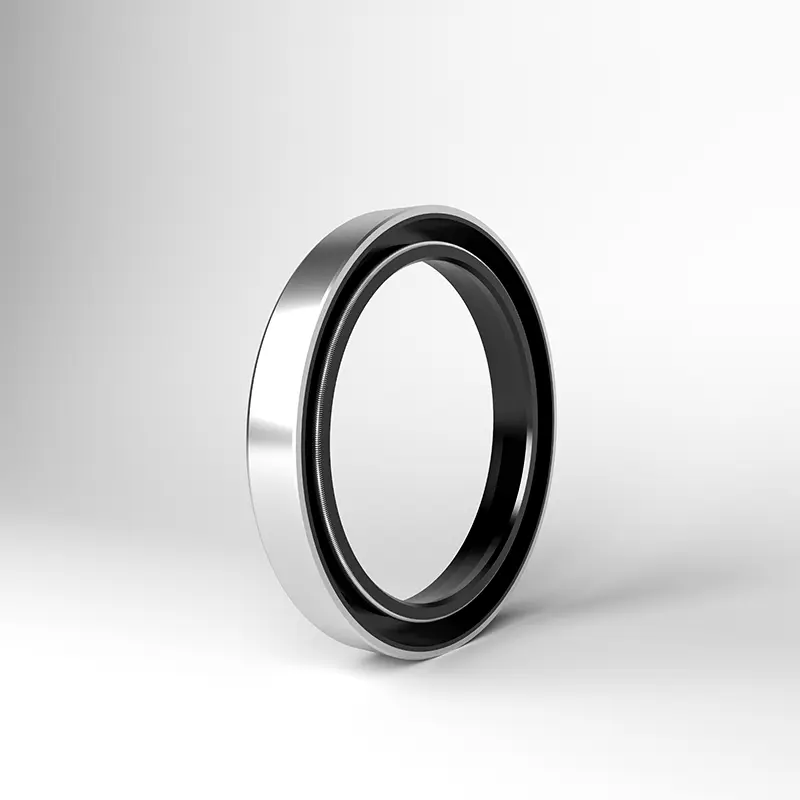

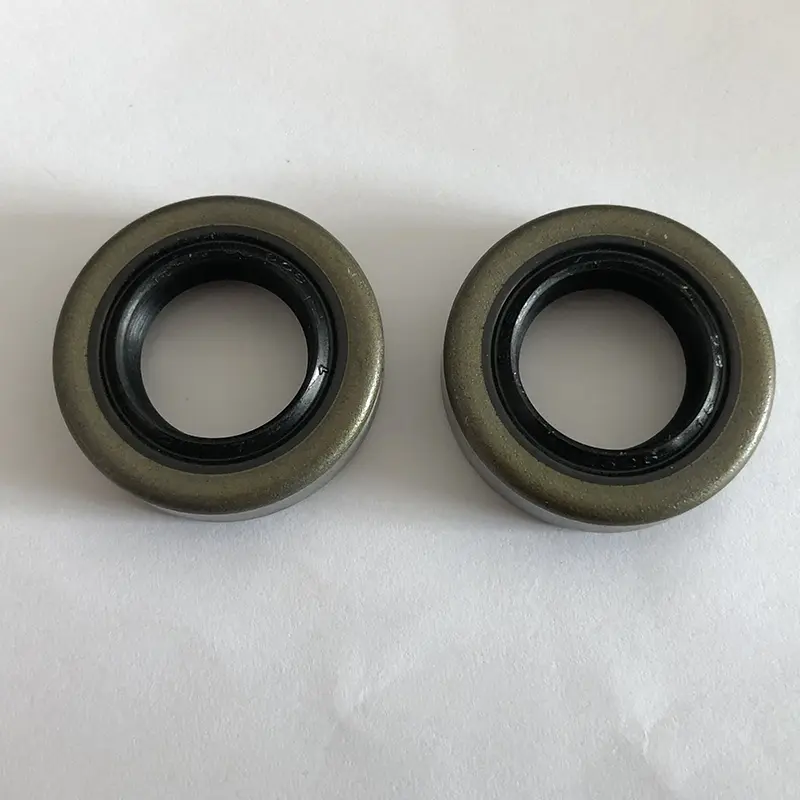

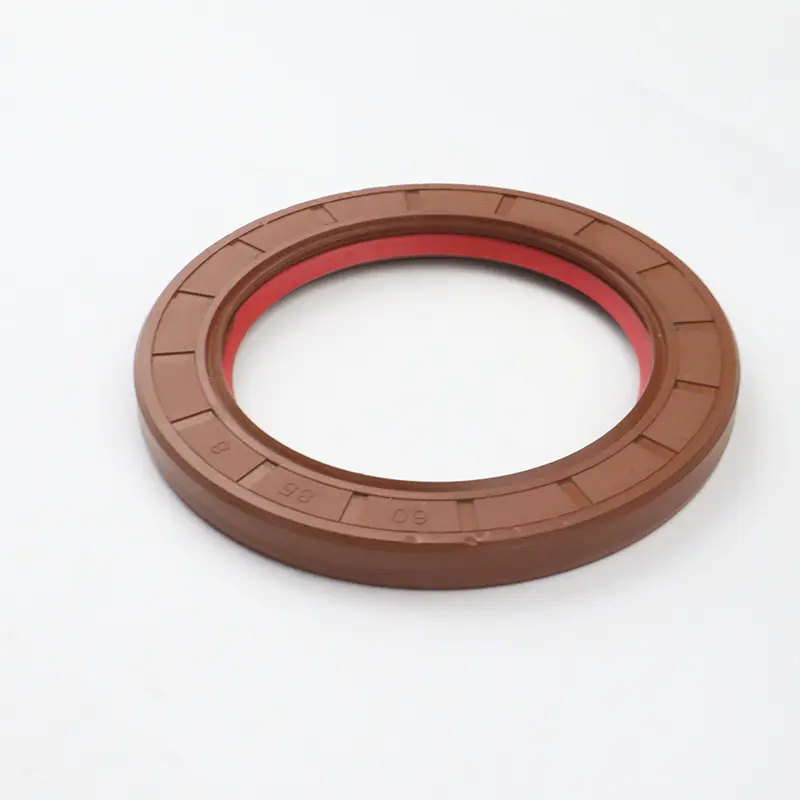

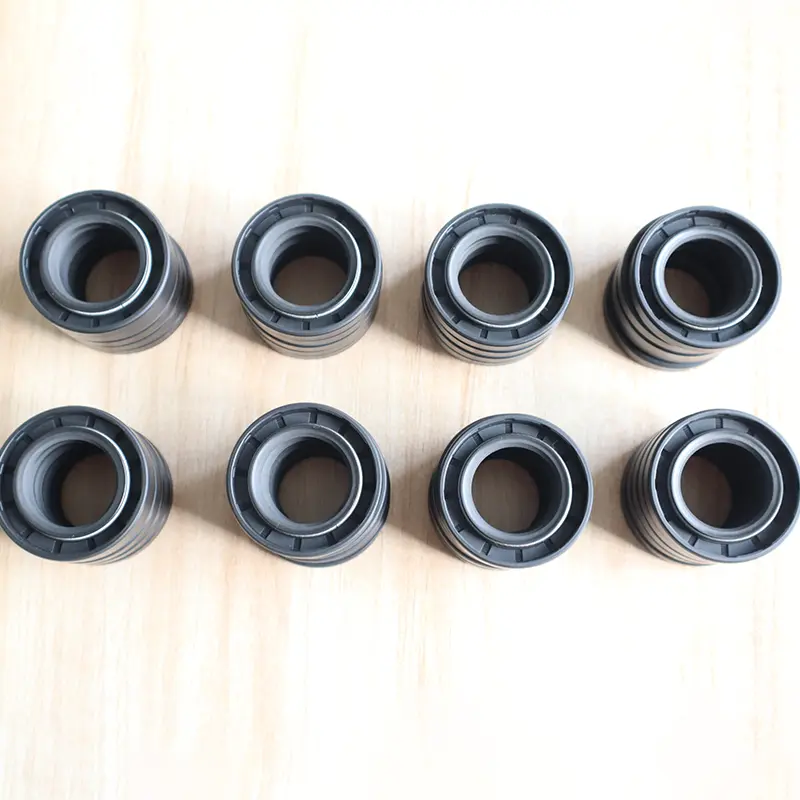

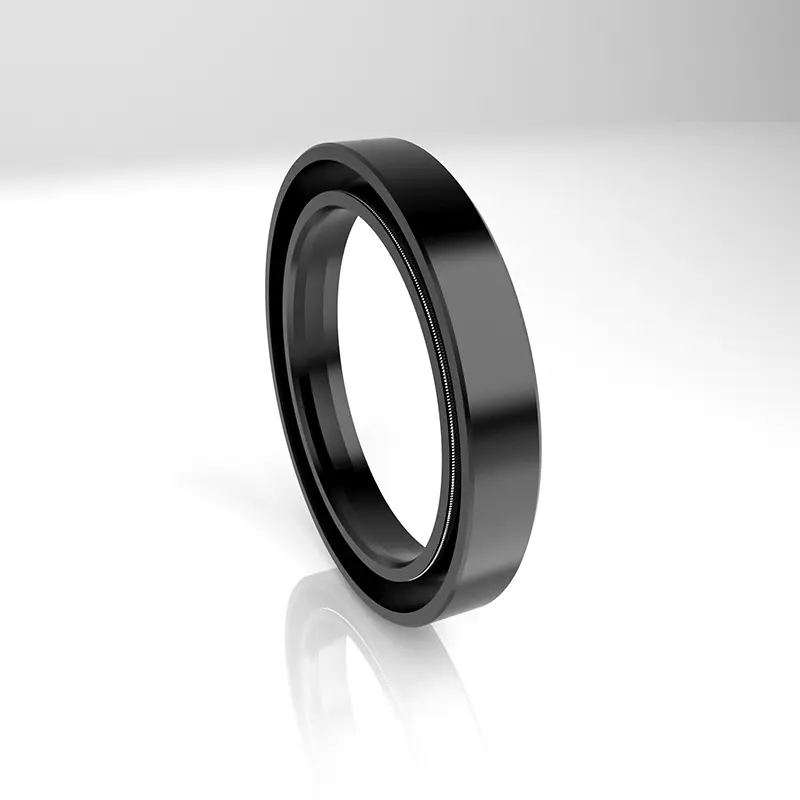

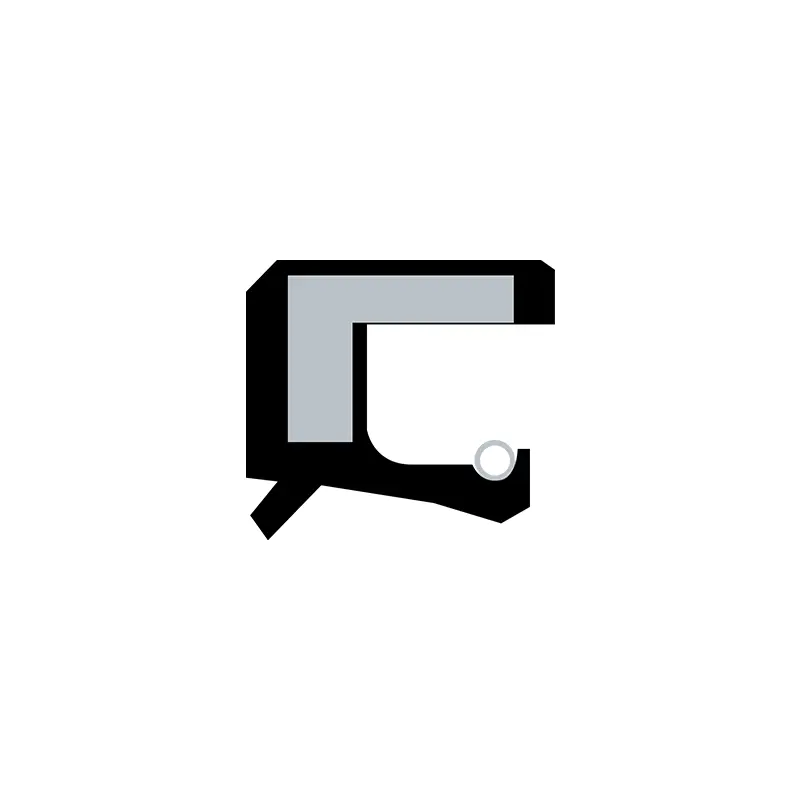

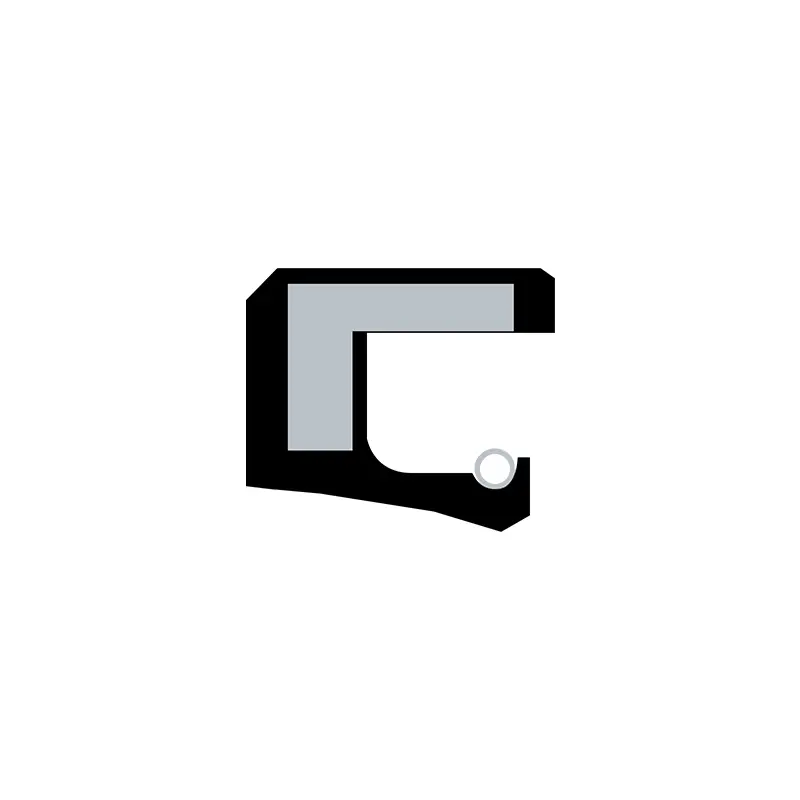

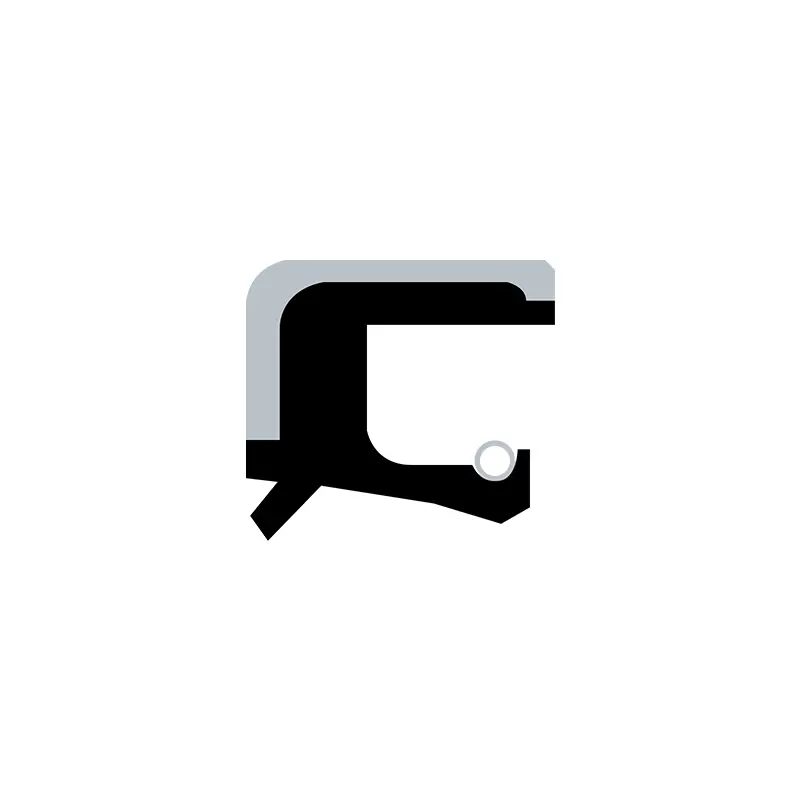

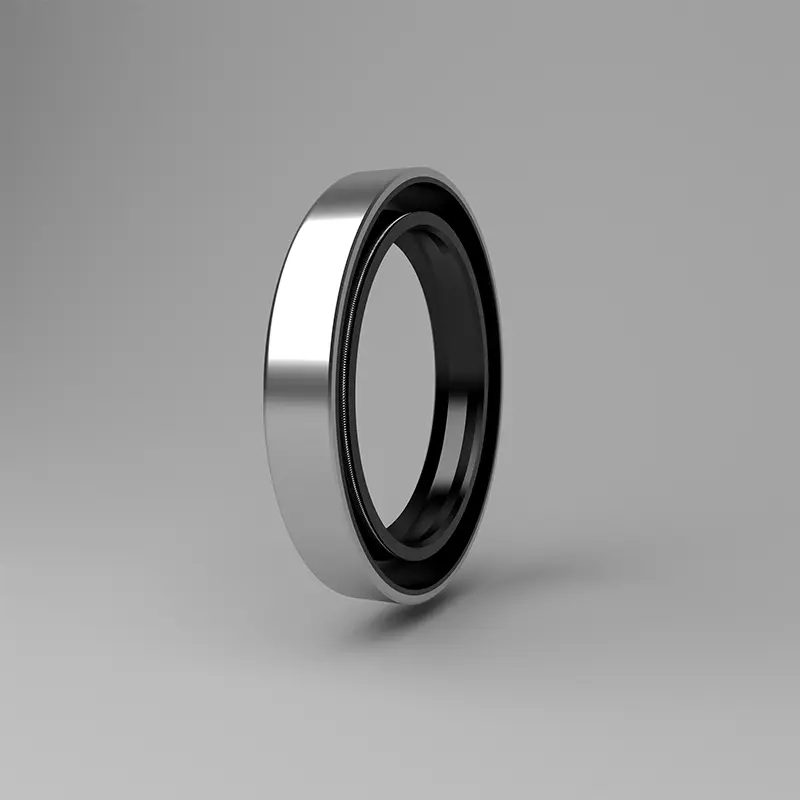

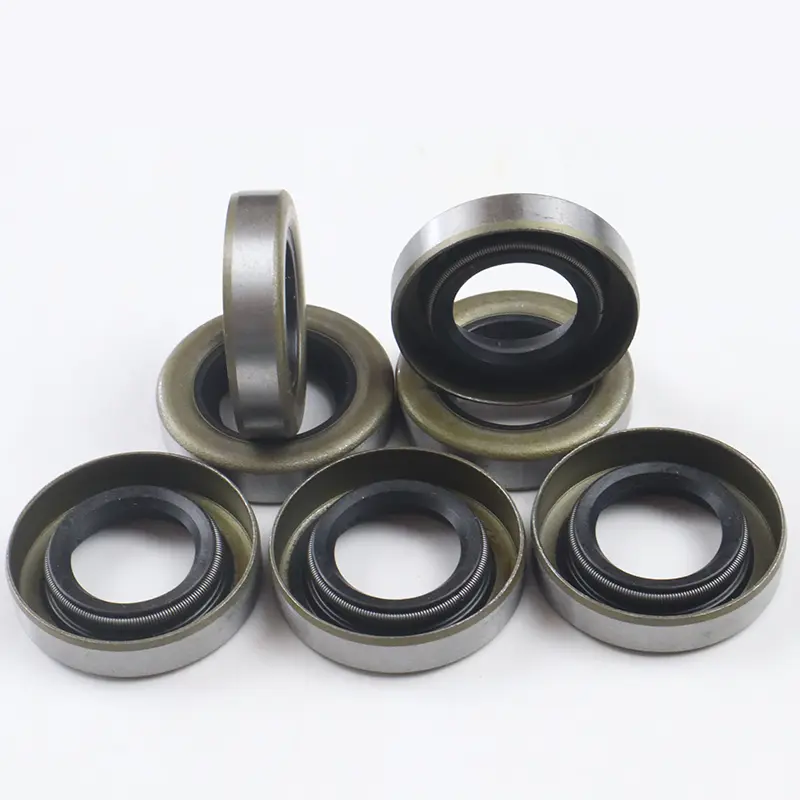

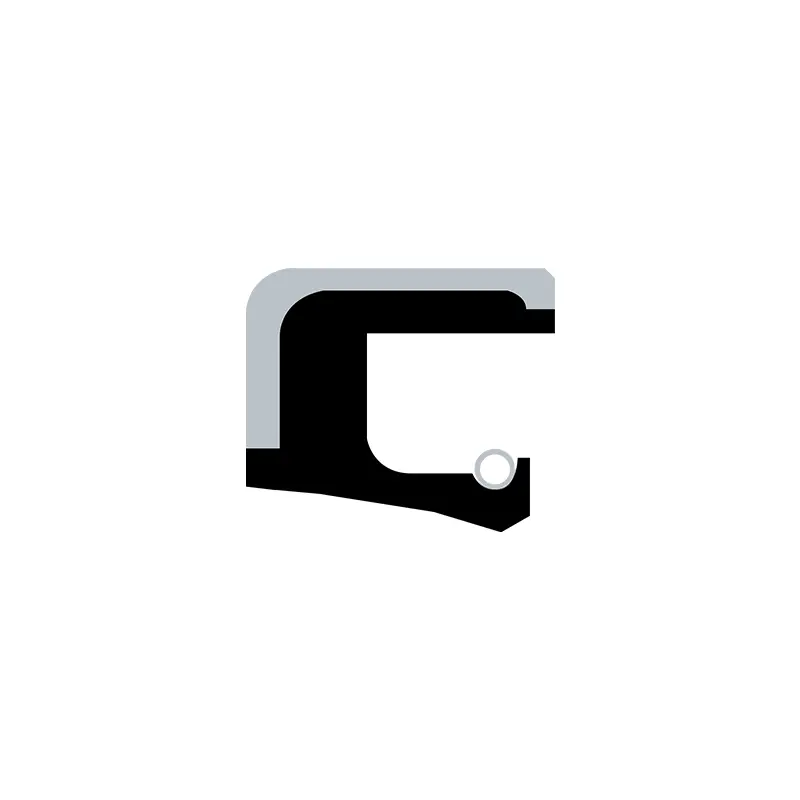

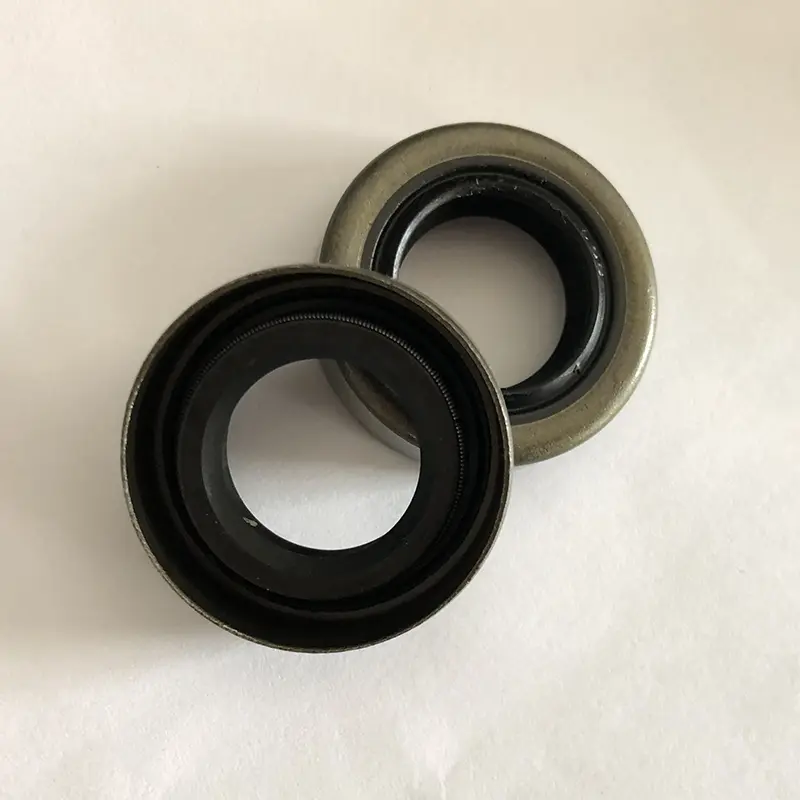

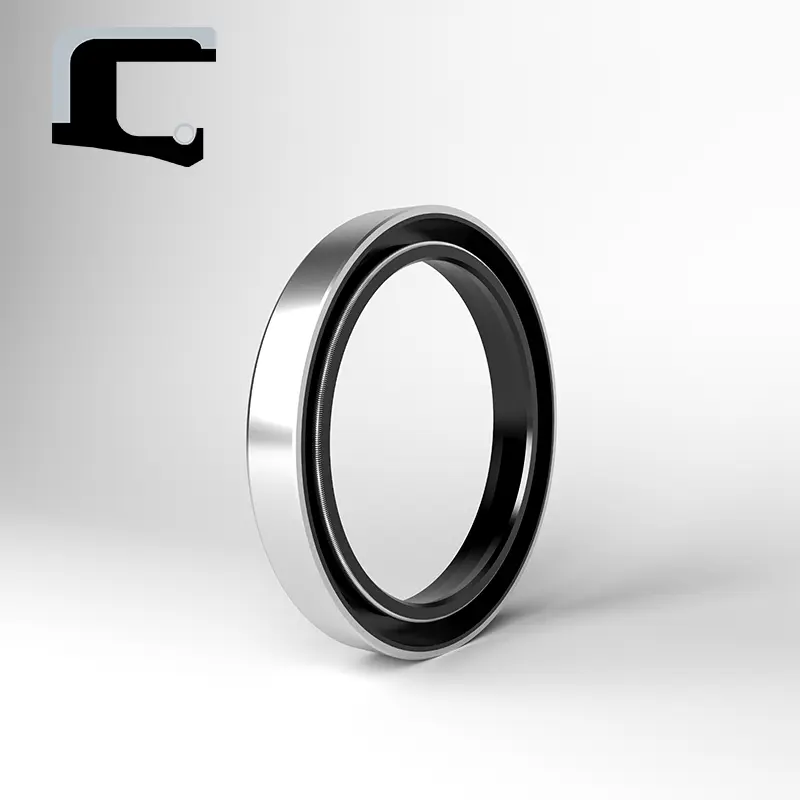

Seger Minyak TC / SB / SB dumadi saka kerangka logam, sumber lan badan karet. Skeleton logam main peran dhukungan, lan musim semi bisa ngetrapake kekuwatan radial menyang lambe sealing. TC / TB dilengkapi lambe tambahan bledug, sing cocog karo kesempatan sing ana sealing ing sisih siji lan bledug ing sisih liyane. TB / SB minangka bunder njaba logam, sing nggawe segel minyak sing luwih tegas lan tepat ing rongga, nanging kemampuan sealing saka bunder njaba kanggo viskositas lan medium gas sing kurang. Apike kanggo ngetrapake sealant ing njaba ing ndhuwur sajrone instalasi.
Fungsi segel minyak skeleton tekanan rctcV dobel umume bisa ngisolasi bagean sing mbutuhake pelumas ing bagean transmisi saka bagean output kanggo nyegah bocor minyak pelumas.

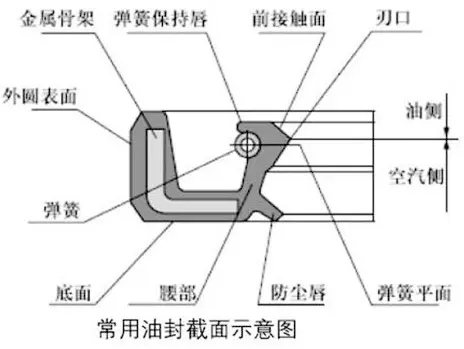

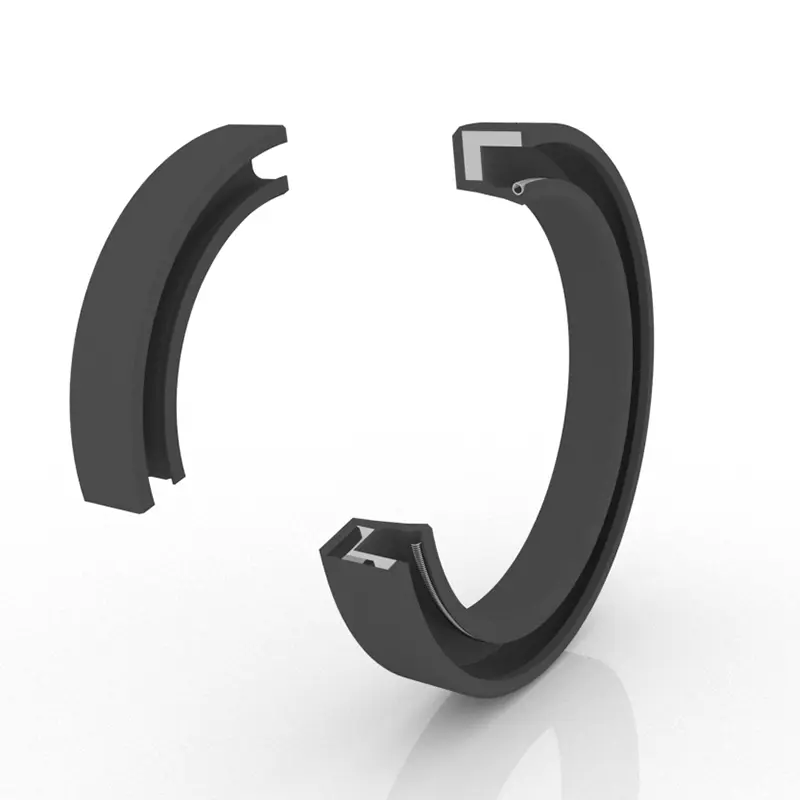

Struktur minyak kerangka dumadi saka telung bagéan: nyepetake awak, nguatake balung lan kenceng kecepatan spring. Badan pencelisihan dipérang dadi ngisor, pinggul, pinggiran lan lambe sealing miturut bagean sing beda. Biasane, diameter utama segel minyak skeleton ing negara gratis luwih cilik tinimbang diameter garan, lan duwe "jumlah campur tangan". Mula, nalika segel minyak dilebokake ing kursi segel minyak lan batang, pasukan lentur ing pinggir coil minyak lan kontraksi musim semi musim semi lan kontraksi musim semi musim semi sing ana ing poros kasebut, saéngga entuk efek penafe paling apik.
Segel minyak tekanan RCCTCN dobel dobel duwe desain tekanan teken, kanthi cacat lip cilik, lan digunakake kanggo segel shafts puteran ing kahanan sing diungkapake.
Fitur lan Aplikasi Produk:
Puteri Batang Lip Struktur instalasi lan syarat
1 .. Bahan Batang: Baja Karbon lan Stainless Steel biasane digunakake. Plating Chrome digunakake kanthi kacepetan dhuwur, HRC40-45.
2 .. desain batang puteran lan alur: lumahing batang lancar lan burs dicopot. Tandha pamrosesan spiral bakal ngasilake efek pompa lan nyebabake bocor. Apike kanggo tlatah bagean instalasi minyak kanthi kekerasan permukaan ra0.1-0.5um. Lan dadi luwih lancar amarga kecepatan mundhak.
Kanggo kabutuhan instalasi lan mbatalake, batang lan alur kudu disuda utawa dibunderaké. Kaya sing ditampilake ing tokoh 1 lan 2.

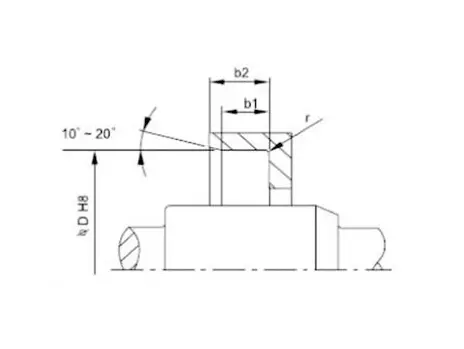

Gambar 1 Desain Groove Chamfer
| Dhuwur Sealing b | B1 (0.85XB) mm | B2 (B + 0.3) mm | r Max. |
| 7 | 5.95 | 7.3 | 0.5 |
| 8 | 6.80 | 8.3 | 0.5 |
| 10 | 8.50 | 10.3 | 0.5 |
| 12 | 10.30 | 12.3 | 0.7 |
| 15 | 12.75 | 15.3 | 0.7 |
| 20 | 17.00 | 20.3 | 0.7 |

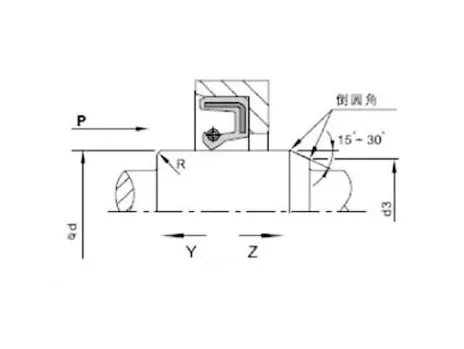

Gambar 2 Chamfer Rancang Batang Putaran
| d | D3 | R |
|
d | D3 | R |
| <10 | D-1.5 | 2 | 70 ~ 95 | D-4,5 | 5 | |
| 10 ~ 20 | D-2.0 | 2 | 95 ~ 130 | D-5.5 | 6 | |
| 20 ~ 30 | D-2.5 | 3 | 130 ~ 240 | D-7.0 | 8 | |
| 30 ~ 40 | D-3.0 | 3 | 240 ~ 500 | D-11.0 | 12 | |
| 40 ~ 50 | D-3,5 | 4 | 500 ~ 800 | D-14.0 | 14 | |
| 50 ~ 70 | D-40 | 4 | 800 ~ 1250 | D-18.0 | 16 |

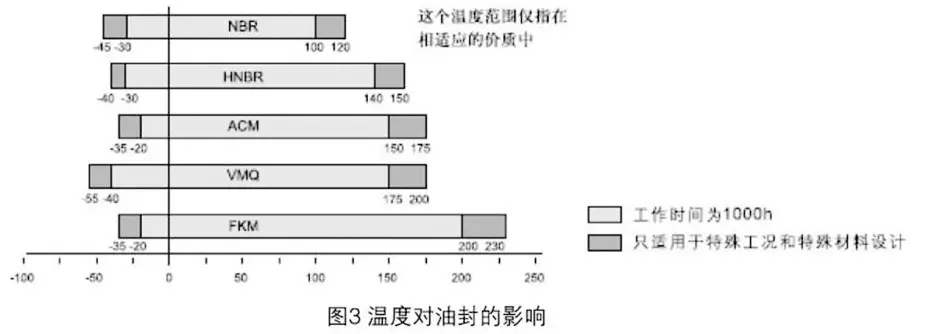

Ana puluhan faktor sing mengaruhi efek panyegel ing segel lambe rotasi. Saliyane materi lan struktur segel minyak, faktor liyane kayata medium, suhu, tekanan, pelumas, kecepatan, kasar, lan liya-liyane mengaruhi efek kasebut. Bagan ing ngisor iki mung kanggo referensi pangguna.
Pamasangan lip lip rotating Segat: ati-ati kanthi ati-ati yaiku prasyarat kanggo segel minyak bisa mlaku kanthi becik.
| Gambar Instalasi (Instalasi Cavity) | ||
| Cara instalasi sing bener | Kahanan sing ditrapake | Cara instalasi sing salah |
 |
Iki mung ditrapake nalika pungkasane segel minyak siram kanthi mburi rajakan. Nalika piranti mencet cepet, segel minyak kudu dilebokake, yen ora bisa dipencet. |
|
 |
Cocog kanggo kahanan sing pungkasane segel minyak luwih murah tinimbang mburi rongga. Nalika piranti mencet luwih cepet, segel minyak uga bisa dipanggonke kanthi apik. Nanging, jinis struktural iki ora ana posisi radial, saéngga vertisitas axial saka piring rata lan batang tekanan piranti sing ditekan kudu entuk akurasi tartamtu. |
 |
 |
Ditrapake kanggo kahanan sing pungkasane segel minyak luwih murah tinimbang mburi rongga. Nalika piranti mencet cepet, mula mesthekake yen segel minyak diselehake kanthi bener, yen ora bisa dipencet. |
 |
 |
Sampeyan mung cocog kanggo pangopènan utawa kahanan instalasi sing gampang tanpa peralatan tekanan. Wiwit proses instalasi ora bisa dipencet kanthi seragam, macem-macem masalah instalasi bakal kedadeyan. Utamane kanggo nyegah panyimpangan radial sajrone instalasi, sing bisa nyebabake cacat minyak, utawa ngrusak karet karet ing bagean minyak segel minyak (bunder njaba) sing disebabake sadurunge instalasi. Mula, metode instalasi iki umume ora dianjurake. |
 |

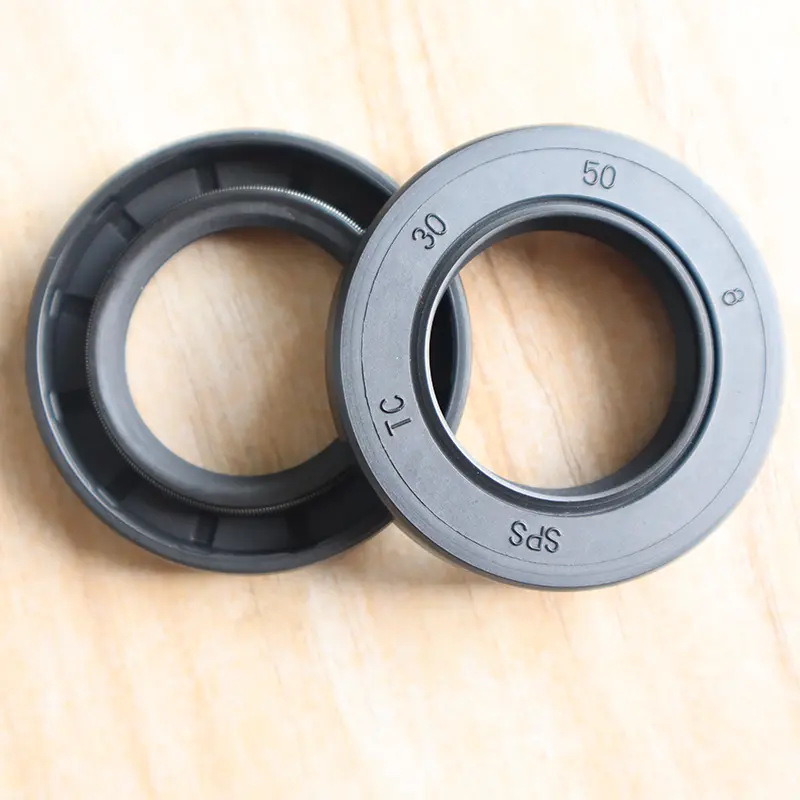

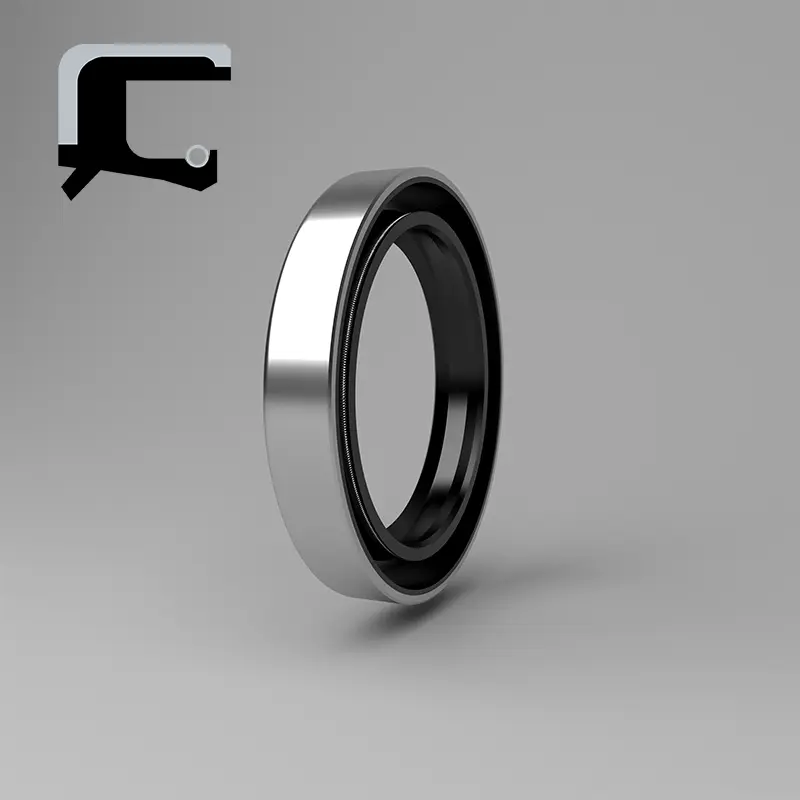

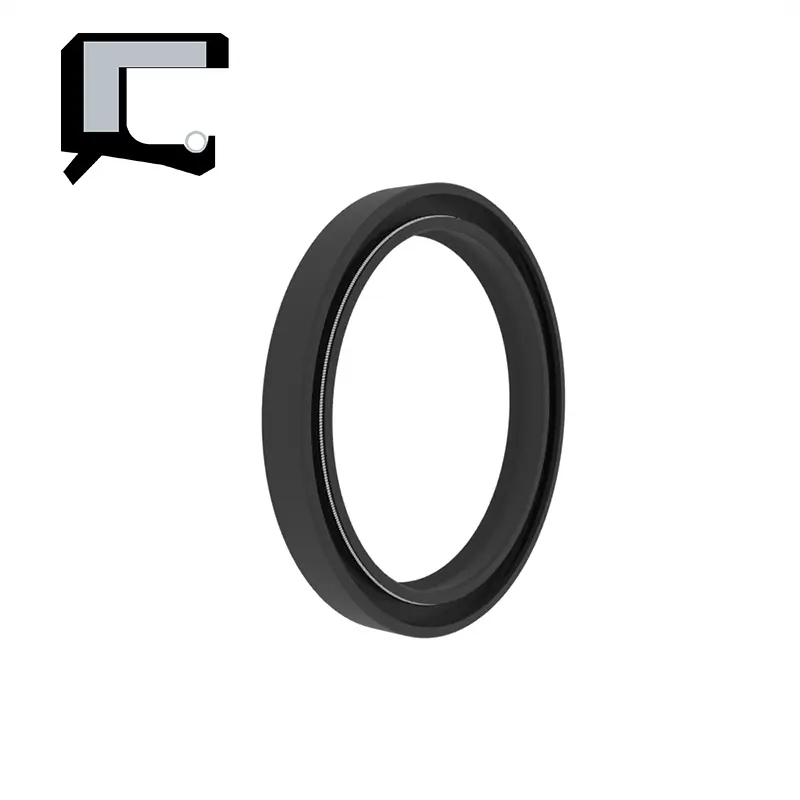

TC / SC / TB / SB Minyak Seals:
| Bentuk salib | Model | Aplikasi | Meksa | Suhu | Kacepetan | Medium | Bahan |
 |
TC | Sealing, Dustroof | 0.03MPA | -30 ~ + 160 | 20m / s | Minyak Lubricating, Grease | Baja karbon nbr / fkm + karbon |
 |
SC | SEALE | |||||
 |
Tb | Sealing, Dustroof | -30 ~ + 100 | 25m / s | Banyu, Minyak, Grease | NBR + baja karbon | |
 |
Sb | SEALE |
