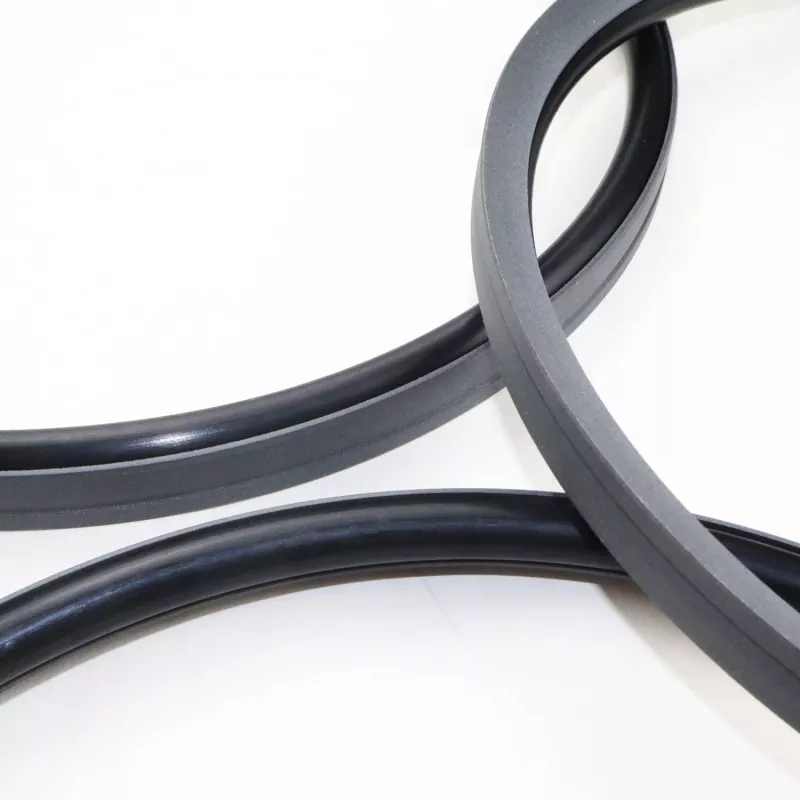

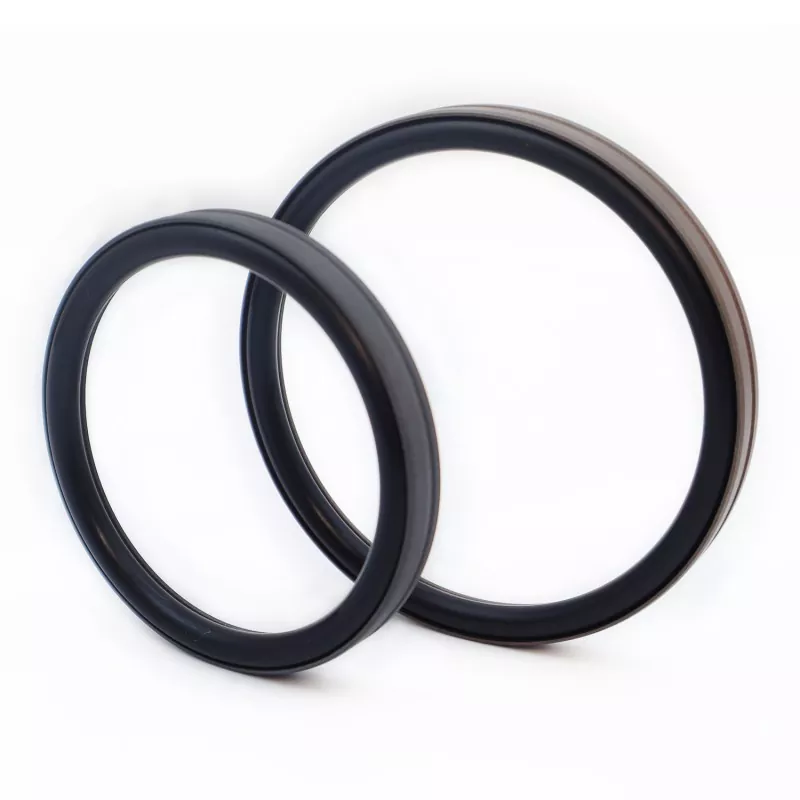

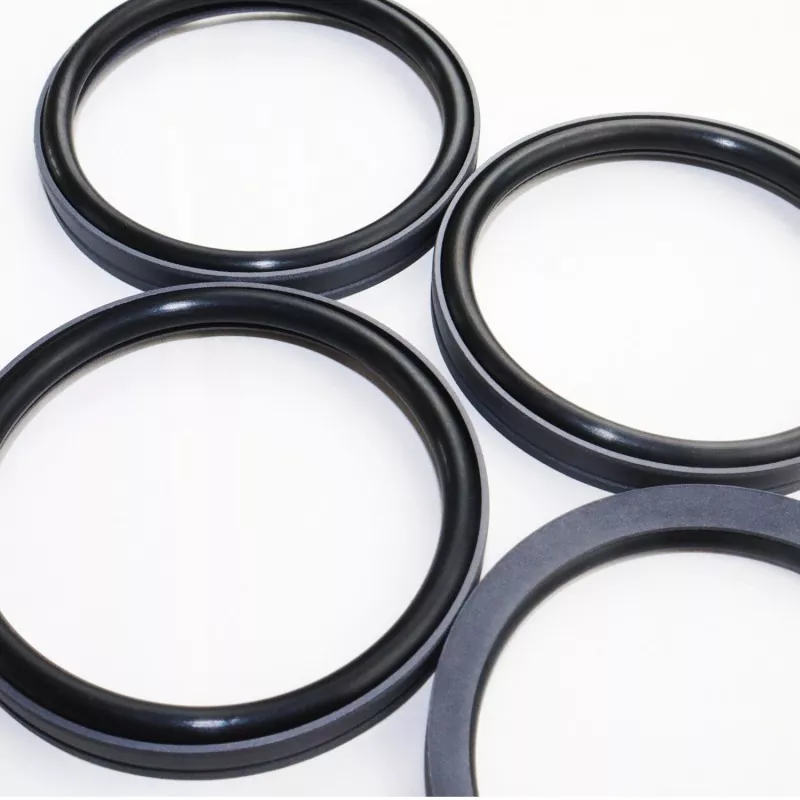

The Bore Foot Type Combined Seal kasusun saka ring sealing sikil-shaped digawe saka PTFE (utawa gabungan PTFE) lan karet O-ring; iku dirancang kanggo sealing siji-tumindak ing aplikasi reciprocating hydraulic lan pneumatic. Iki dikategorikaké ing seri RC53 lan RC54 adhedhasar O-ring sing cocog (cocog karo standar GB1235). Thanks kanggo desain lancip-lip saka ring sealing, nawakake kompensasi tindakake-munggah banget lan kinerja sealing unggul. Iku performs apik ing loro kondisi tekanan dhuwur lan kurang, makaryakke tanpa "stick-slip" (crawling), ndhukung long-term sealing free lenga, lan digunakake digunakake kanggo piston silinder tekanan dhuwur.

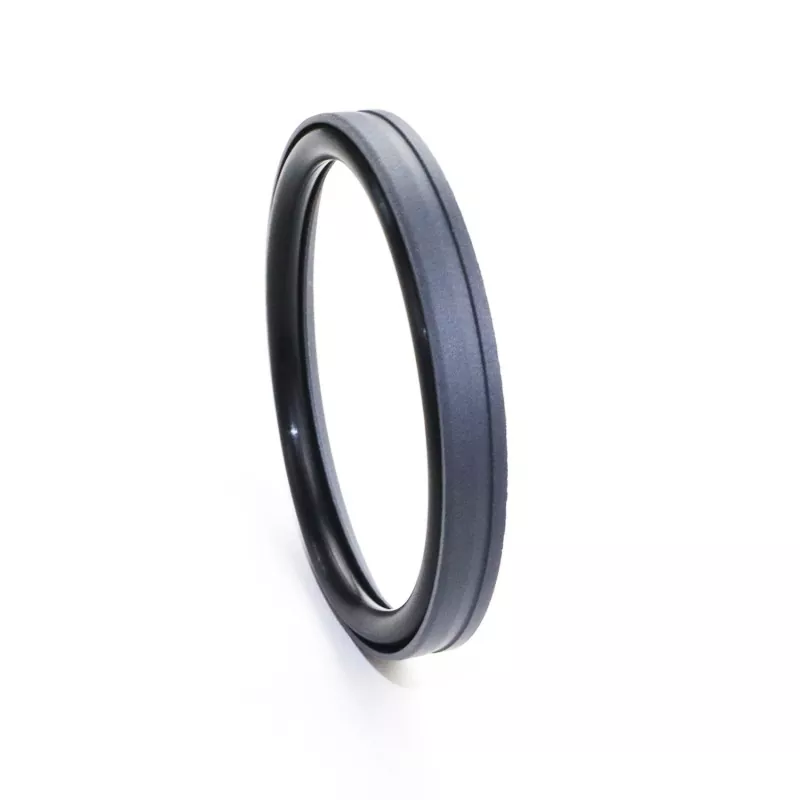

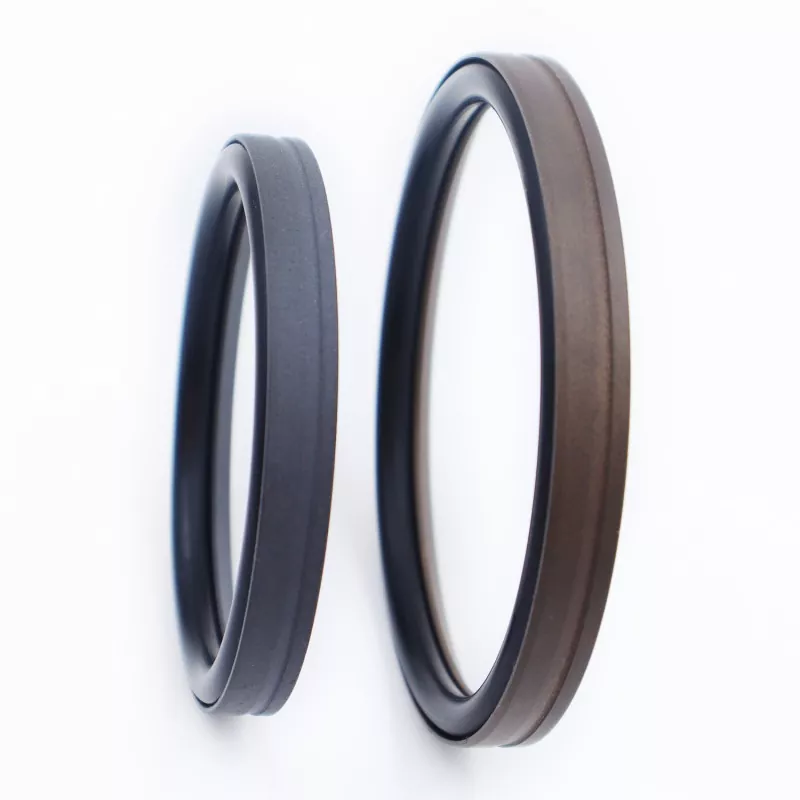

Alur sing bentuke wedge ing permukaan sealing sing bentuke sikil nambah integritas segel lan resistensi kontaminasi nalika nyuda gesekan. Desain struktural uga nambah kapasitas bantalan tekanan segel. Umumé, iku ora cocok kanggo instalasi ing grooves ditutup.
1. Cocog kanggo aplikasi hidrolik lan pneumatik;
2. Kinerja sealing apik banget ing kahanan tekanan dhuwur lan kurang;
3. Gesekan kurang, resistance breakaway minimal, gerakan Gamelan, padha gesekan dinamis lan statis, lan ora kelet-slip;
4. urip dawa layanan; cocok kanggo aplikasi lubrication tanpa lenga;
5. Cocog kanggo sealing tekanan dhuwur lan tekanan dhuwur;
Nilai watesan ngirim ora kedadeyan bebarengan.
|
Tekanan (MPa) |
Suhu (°C) |
Kacepetan m/s |
Media |
|
≤100 |
-35 nganti +100 (karo NBR O-ring) |
≤6 |
Minyak hidrolik adhedhasar mineral, cairan tahan geni (HFA/HFB), gas, lsp. |
|
-20 nganti +180 (karo FKM O-ring) |
1. Bahan O-ring sing kompatibel kalebu: R01 Nitrile Rubber (NBR), R02 Fluoroelastomer (FKM), etc.
2. Bahan ring Sealing: Bahan standar PTFE3; bahan liyane kasedhiya kalebu PTFE2, PTFE4, lan plastik kinerja dhuwur liyane.
Model Pesenan: RC53-80x69.6x9.8-PTFE3-R01
Bore Diameter x Groove Diameter x Groove Jembar | PTFE3: Kode materi PTFE sing diowahi | R01: Kode materi O-ring
Sembarang ukuran ing sawetara parameter kasedhiya
|

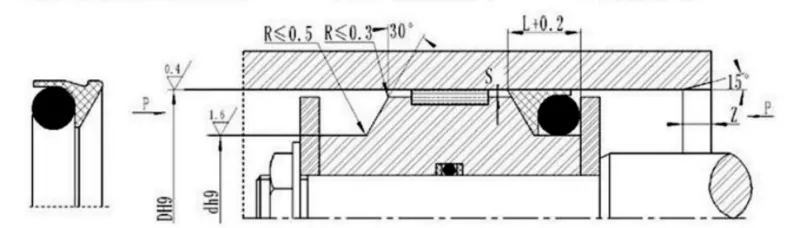

Range aperture D H9 |
diameteripun alur d h9 |
Jembaré alur L+0.2 |
Reresik radial Smax |
Chamfer Zmin |
diameteripun kabel O-ring nindakake |
|
|
<40Mpa |
<60Mpa |
|||||
|
13~24 |
D-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
D-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~1500 |
D-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
Kompatibel karo GB1235 O-rings; ukuran apa wae ing sawetara sing ditemtokake bisa diwenehake.
|
Range aperture D H9 |
diameteripun alur d h9 |
Jembaré alur L+0.2 |
Reresik radial Smax |
Chamfer Zmin |
diameteripun kabel O-ring nindakake |
|
|
<40Mpa |
<60Mpa |
|||||
|
12~49 |
D-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
D-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170~1500 |
D-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
Cathetan: Kanggo tekanan>60 MPa, toleransi pas H8/8 digunakake ing area dasar segel, lan reresik segel tekanan ultra-dhuwur Smax <0,05.
