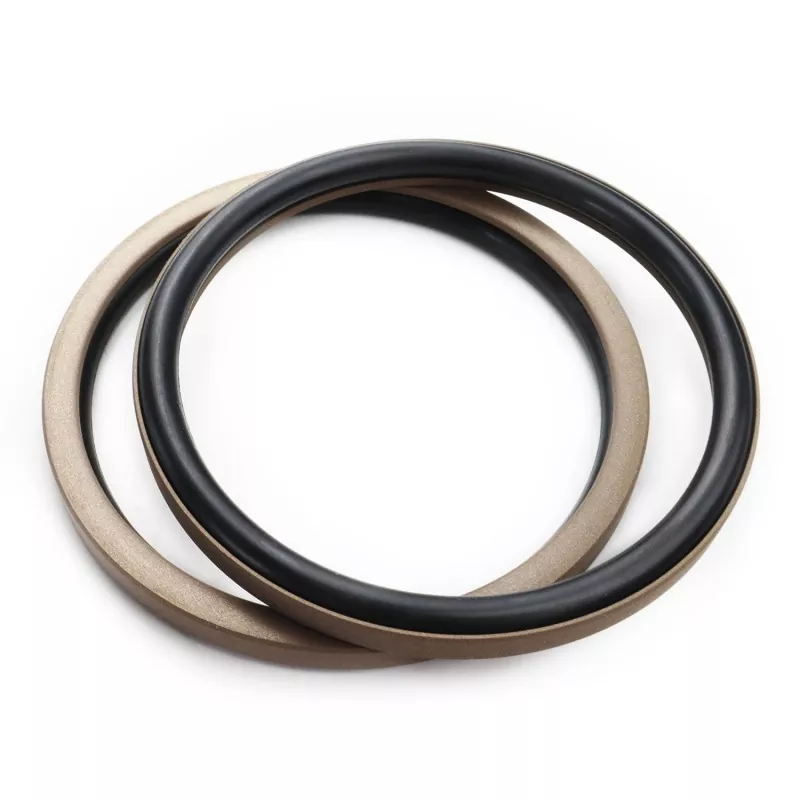

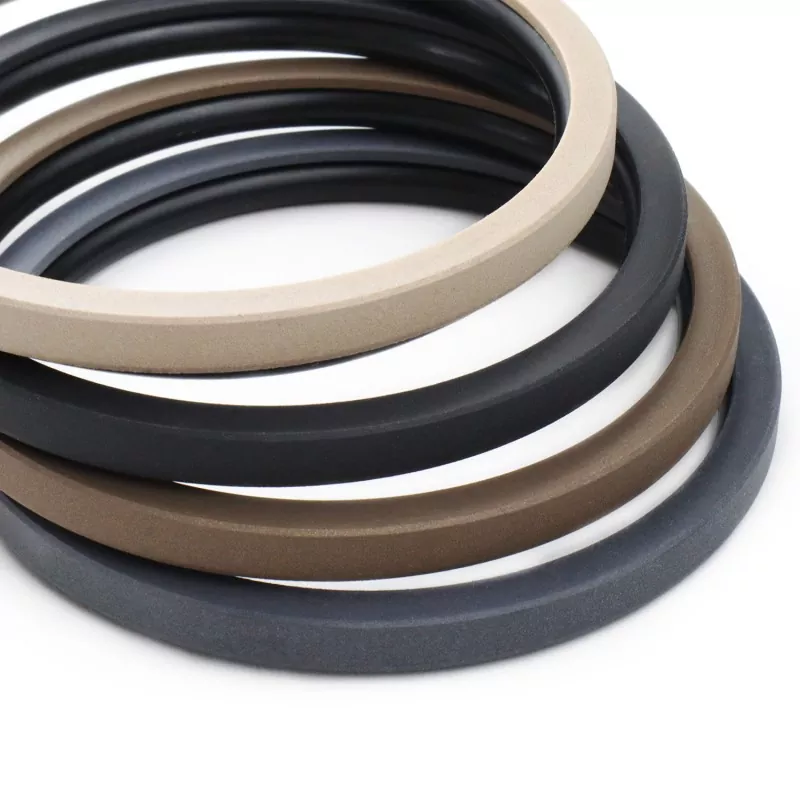

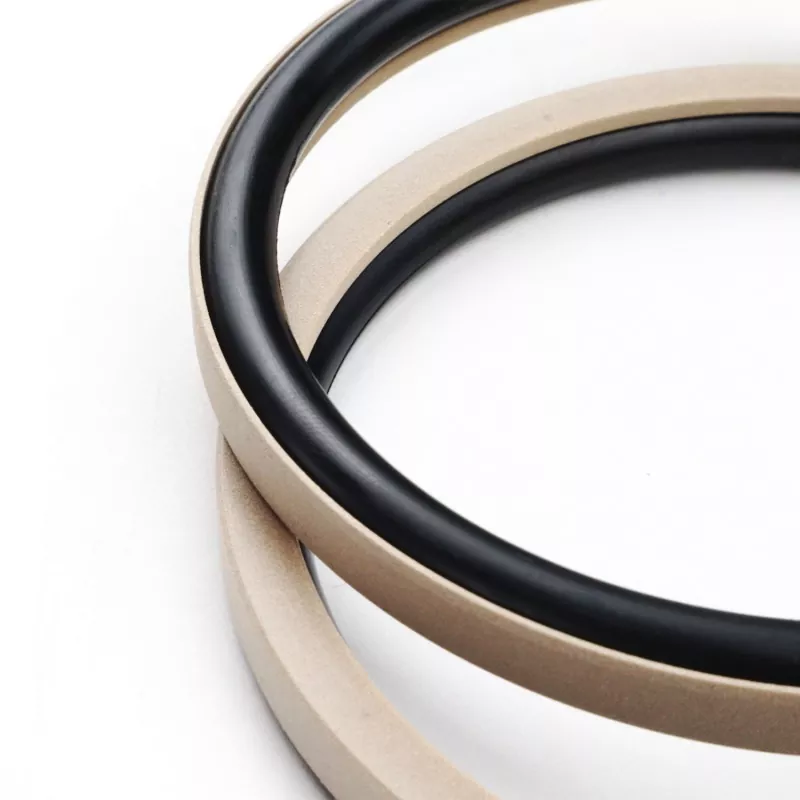

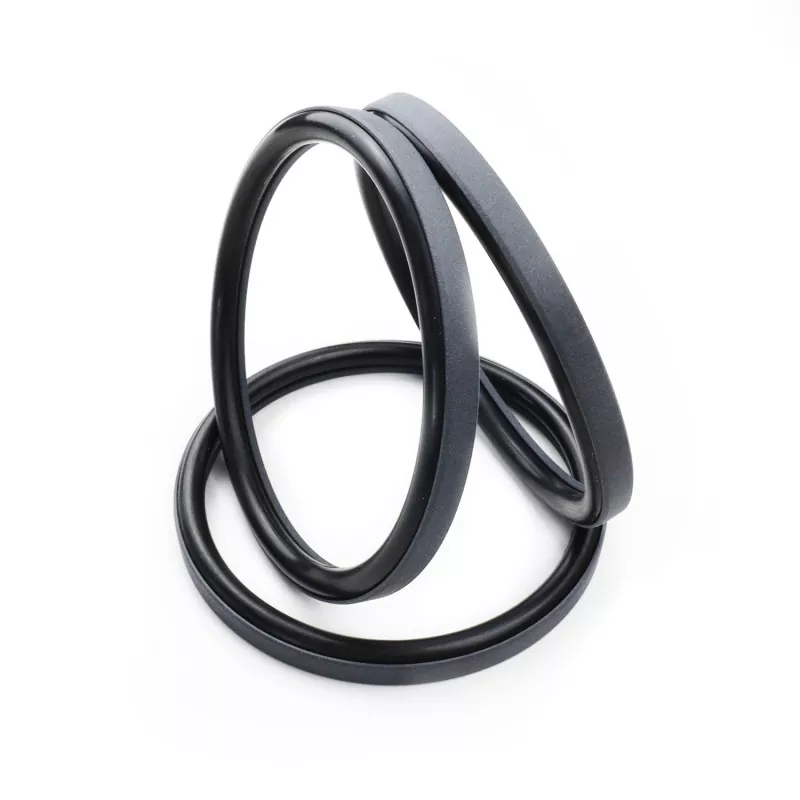

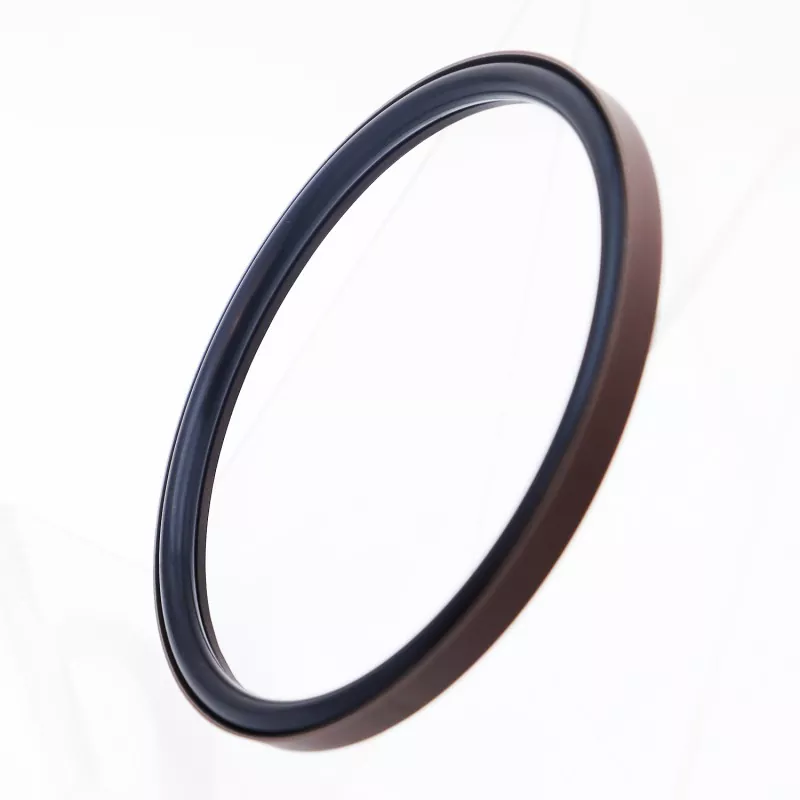

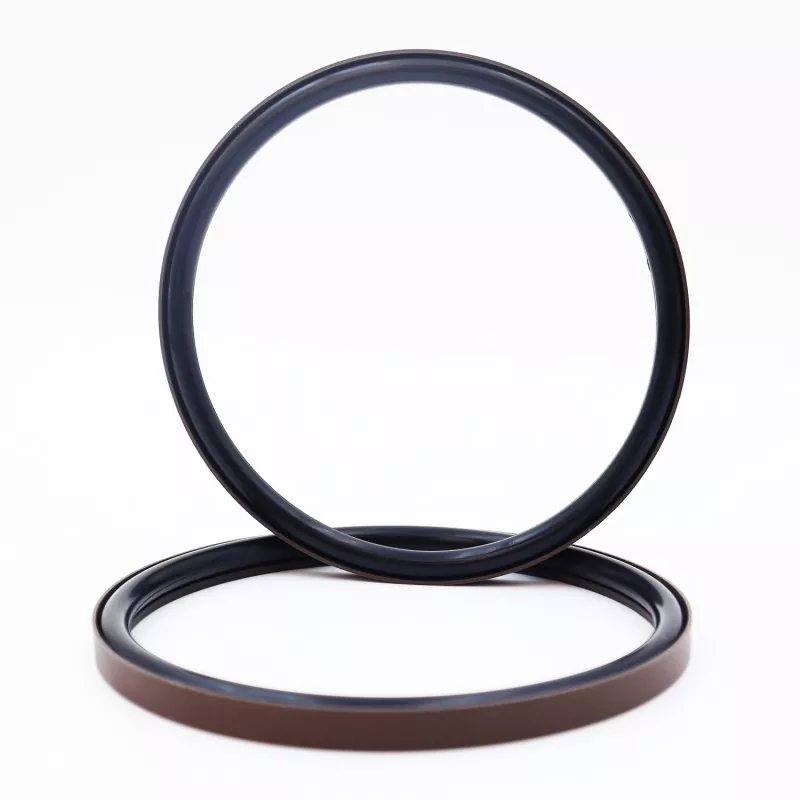

The Right Angle Combined Seal kanggo Piston kasusun saka ring sealing tengen-angled digawe saka PTFE (utawa gabungan PTFE) lan karet O-ring; iku dirancang kanggo sealing siji-tumindak ing aplikasi reciprocating hydraulic lan pneumatic. Iki dikategorikaké ing seri RC51 lan RC52 adhedhasar O-ring sing cocog (cocok karo standar GB1235). Dering sealing sisih tengen nduweni desain lambe tipis sing menehi kemampuan kompensasi tindak lanjut sing apik, ngasilake kinerja sealing sing unggul.
Prodhuk nawakake koefisien gesekan sing kurang lan gesekan breakout minimal. Iki njamin gesekan dinamis lan statis sing seimbang, mlaku kanthi lancar tanpa "stick-slip" (gerakan jerky), ndhukung kondisi pelumasan tanpa lenga, lan nduweni umur layanan sing dawa.
Struktur kompak cocog karo alur standar lan ngidini instalasi lan pangopènan sing gampang, dadi pilihan sealing sing cocog kanggo rakitan piston saka macem-macem silinder hidrolik.
1. Cocog kanggo aplikasi hidrolik lan pneumatik;
2. Kinerja sealing banget ing lingkungan tekanan dhuwur lan kurang;
3. Gesekan kurang, gesekan breakout minimal, operasi lancar, gesekan dinamis lan statis seimbang, lan ora ana kelet-slip;
4. urip dawa layanan; cocok kanggo aplikasi lubrication tanpa lenga;
5. Desain kompak; gampang kanggo nginstal lan njaga;
Nilai watesan ngirim ora kedadeyan bebarengan.
|
Tekanan (MPa) |
Suhu (°C) |
Kacepetan m/s |
Media |
|
≤70 |
-35 nganti +100 (karo NBR O-ring) |
≤6 |
Minyak hidrolik adhedhasar mineral, cairan tahan geni (HFA/HFB), gas, lsp. |
|
-20 nganti +180 (karo FKM O-ring) |
1. Bahan kanggo O-ring sing diiringi: R01 Nitrile Rubber (NBR), R02 Fluoroelastomer (FKM), etc.
2. Bahan ring Sealing: Bahan standar PTFE3; opsi liyane kasedhiya kalebu PTFE2, PTFE4, lan plastik kinerja dhuwur liyane.

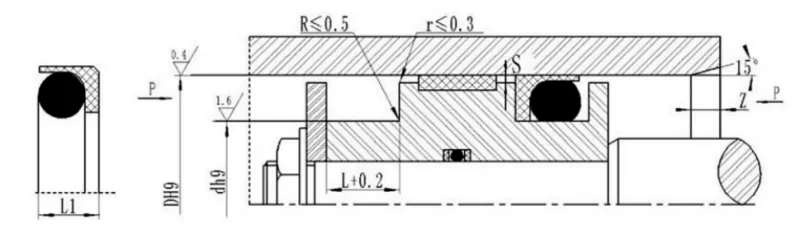

Model Pesenan: RC51—80x70x7.6—PTFE3—R01
Model - Bore Silinder x Diameter alur x Jembar alur | PTFE3: Kode materi PTFE sing diowahi | R01: Kode materi O-ring
Spesifikasi ing kisaran sing ditemtokake kasedhiya.
|
Model standar DH9 RC51 |
DH9 RC51-Q |
DH9 RC51-Z |
diameteripun alur d h9 |
Jembaré alur L+0.2 |
Dhuwur segel L1 |
Reresik radial Smax |
Chamfer Zmin |
Diameter kawat O-ring |
|
|
<20MPA |
<40MPA |
||||||||
|
8~12 |
12.9~23.9 |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12.9~23.9 |
24~49.9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121.9 |
12.9~23.9 |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121.9 |
122~690.9 |
24~49.9 |
D-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
691~999 |
50~121.9 |
D-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690.9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
691~999 |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
Cathetan:1. seri cahya-tugas luwih gampang kanggo nginstal ing grooves ditutup luwih saka 30 mm.
2. Mangga takon perusahaan babagan instalasi ing grooves ditutup.
3. Kanggo tekanan sing ngluwihi 40 MPa, gunakake toleransi pas H8 / f8 kanggo area dasar segel.
