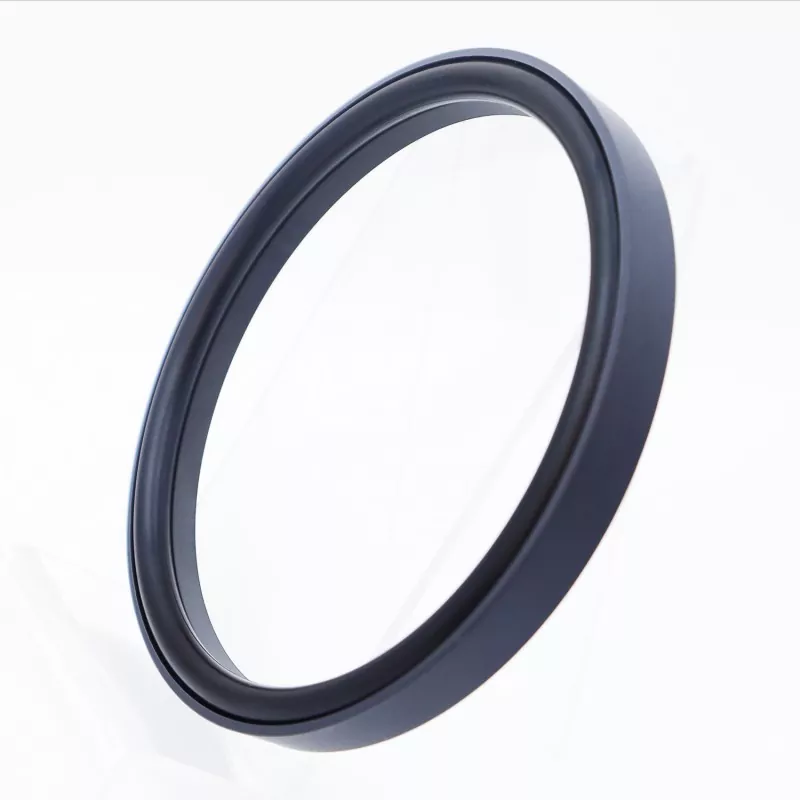

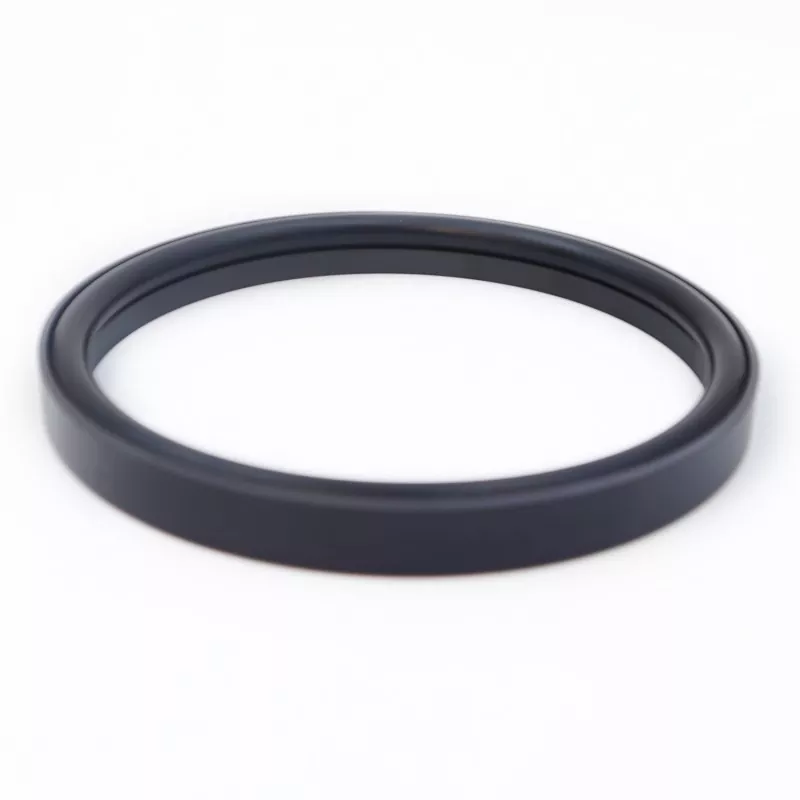

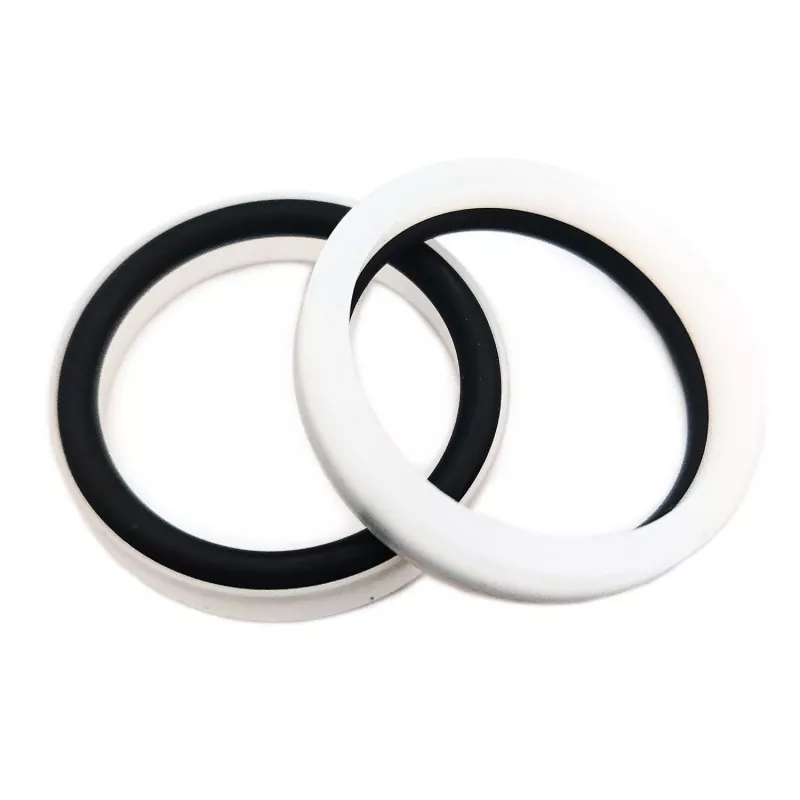

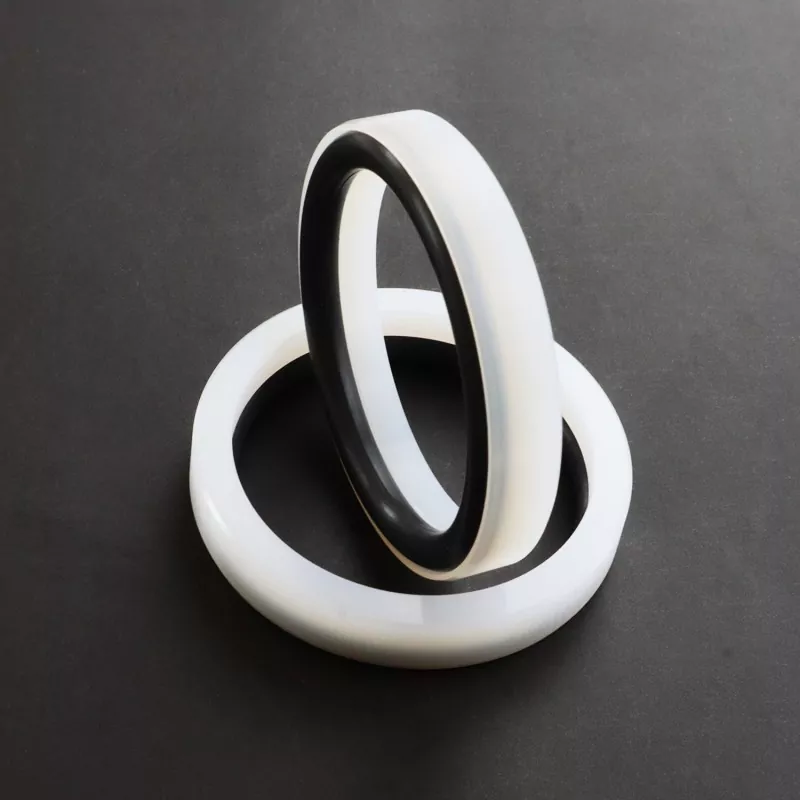

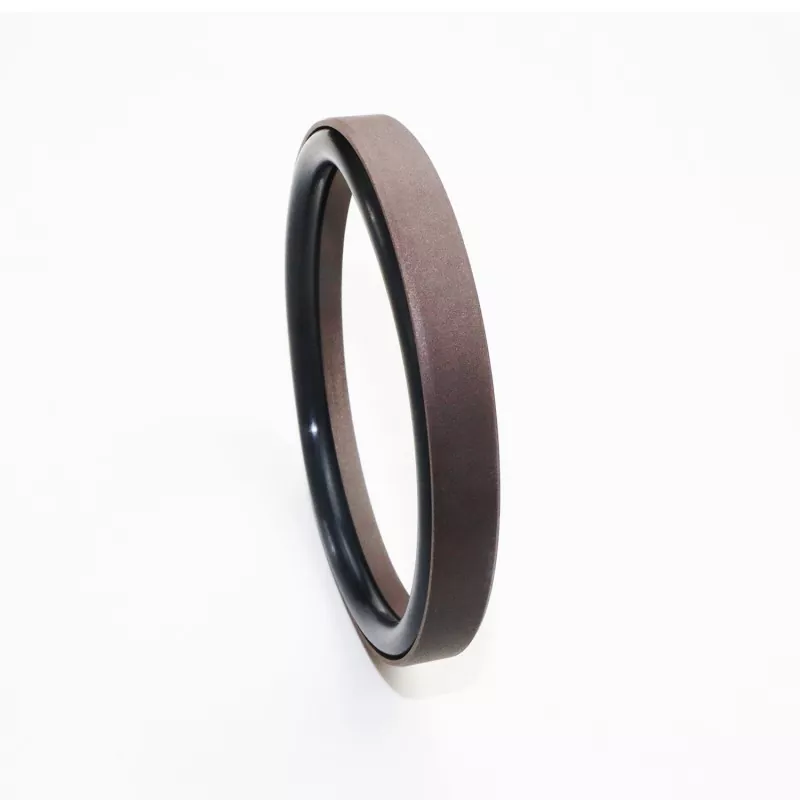

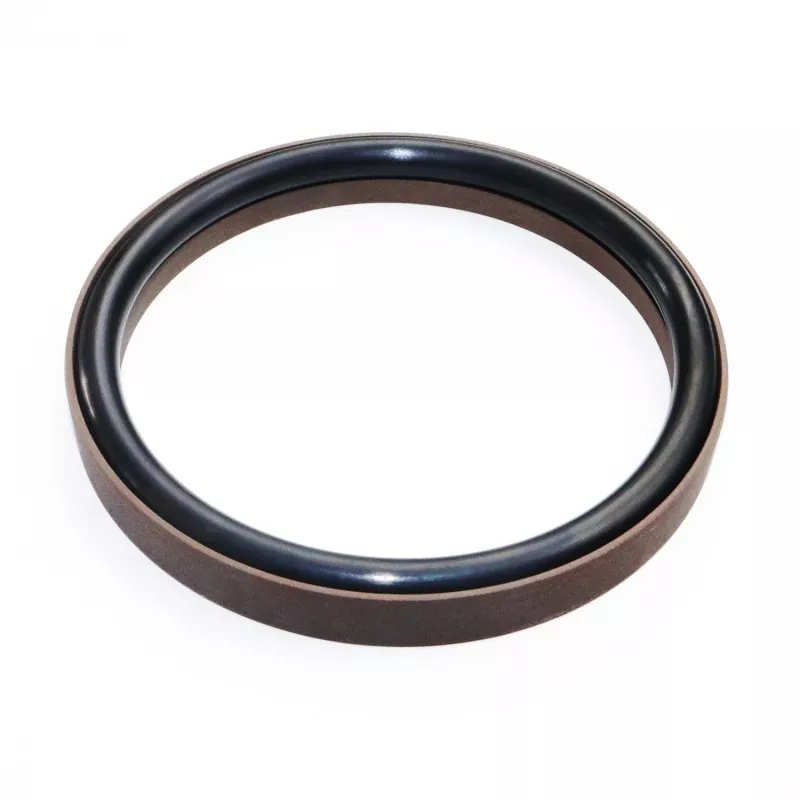

Dikiataken Langkah Gabungan Seal kanggo Rod (dirancang kanggo Ultra-dhuwur meksa lan aplikasi basis banyu) kasusun saka ring sealing tengen-angled dikiataken digawe saka PTFE (utawa gabungan PTFE) lan karet O-ring. Kasedhiya ing seri RC58 lan RC59, gumantung ing O-ring tartamtu digunakake (cocog karo standar GB1235). Nawakake kinerja gesekan kurang-njamin resistance nol ing wiwitan lan gerakan reciprocating Gamelan tanpa kelet-slip-lan cocok kanggo operasi long-term ing lingkungan free lenga, mangkono Ngartekno nyuda kamungkinan saka Gagal peralatan lan Mudhunake biaya pangopènan.
Thanks kanggo kekandelan optimized saka ring sealing, segel performs èfèktif sanajan digunakake karo banyu utawa media kurang-viskositas liyane. Desain struktural ring sealing dikiataken uga nambah resistance kanggo tekanan dhuwur lan Ultra-dhuwur. Umumé, segel iki ora bisa diinstal ing alur ditutup.
1. Gesekan kurang: resistance wiwitan minimal, gerakan Gamelan, padha gesekan dinamis lan statis, lan ora kelet-slip;
2. Urip layanan sing dawa: cocok kanggo aplikasi pelumasan tanpa minyak;
3. Cocog kanggo sealing sistem tekanan dhuwur lan tekanan ultra-dhuwur, uga media viskositas rendah kayata banyu;
Nilai watesan ngirim ora kedadeyan bebarengan.
|
Tekanan (MPa) |
Suhu (°C) |
Kacepetan m/s |
Media |
|
≤200 |
-35 nganti +100 (karo NBR O-ring) |
≤6 |
Minyak hidrolik adhedhasar mineral, cairan tahan geni (HFA/HFB), banyu, lsp. |
|
-20 nganti +200 (karo FKM O-ring) |
1. Bahan O-ring sing kompatibel kalebu: RO1 Nitrile Rubber (NBR), RO2 Fluoroelastomer (FKM), etc.
2. Bahan ring Sealing: Bahan standar PTFE3; bahan alternatif kalebu PTFE2, PTFE4, lan plastik kinerja dhuwur liyane.
Model Pesenan: RC58—80x69.2x10.5—PTFE3—R01
Model - Diameter Bore x Diameter Alur x Lebar Alur | PTFE3 - Kode Material PTFE sing Diowahi | R01 - Kode Bahan O-ring
Spesifikasi ing sawetara parameter kasedhiya.
|

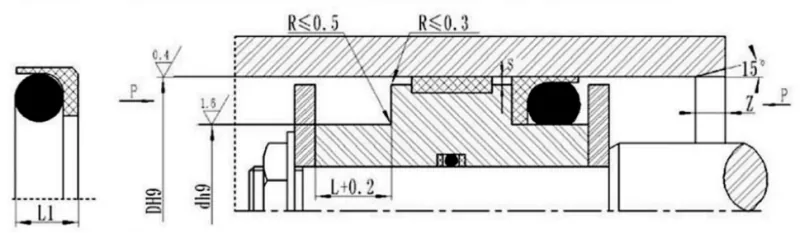

Model standar DH9 RC58 |
DH9 RC58-Q |
DH9 RC58-Z |
diameteripun alur d h9 |
Jembaré alur L+0.2 |
Dhuwur segel L1 |
Radius pojok Rmax |
Reresik radial Smax |
Chamfer Zmin |
diameteripun kabel O-ring nindakake |
|
|
<20MPA |
<60MPA |
|||||||||
|
8~12.9 |
13~23.9 |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23.9 |
24~49.9 |
9~12.9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121.9 |
13~23.9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121.9 |
122~690.9 |
24~49.9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
691~999 |
50~121.9 |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690.9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
> 1600 |
691~999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
> 1600 |
- |
1000~1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Cathetan: Kanggo tekanan> 60 MPa, toleransi pas H8/f8 digunakake ing area dasar segel; kanggo ultra-dhuwur-tekanan sealing, Smax <0,05.
Kompatibel karo GB1235 O-rings; ukuran apa wae ing sawetara parameter sing ditemtokake bisa diwenehake.
|
Range aperture D H9 |
diameteripun alur d h9 |
Jembaré alur L+0.2 |
Reresik radial Smax |
Radius pojok Rmax |
Chamfer Zmin |
diameteripun kabel O-ring nindakake |
|
|
<20MPA |
<60MPA |
||||||
|
10~54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
