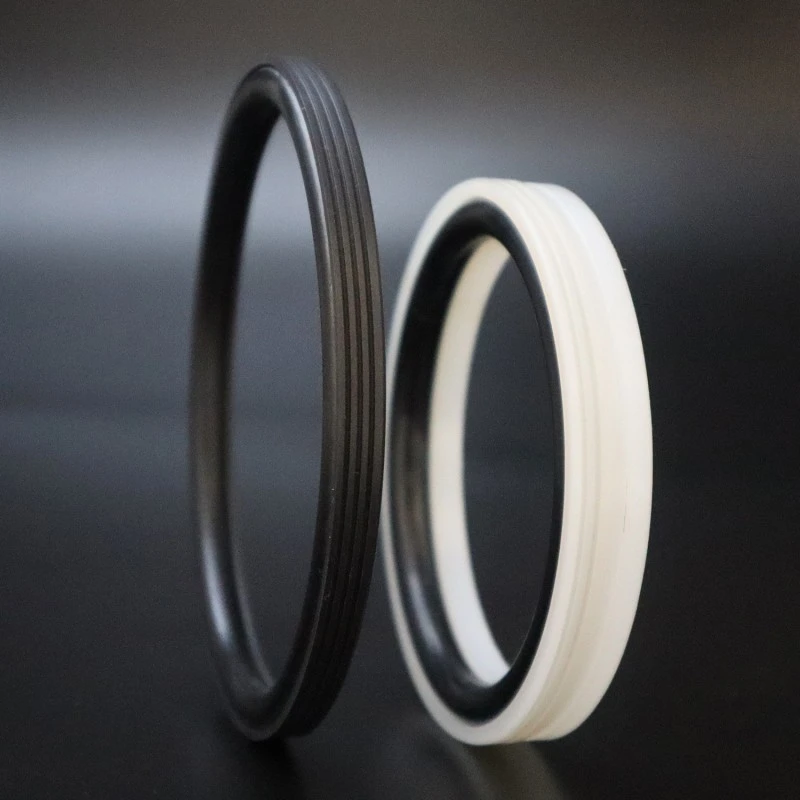

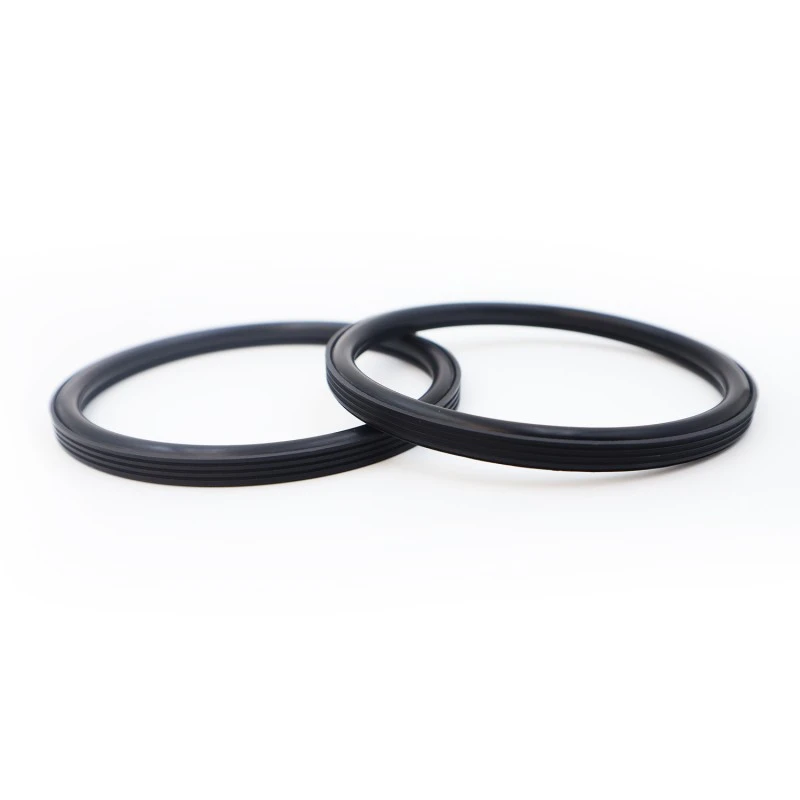

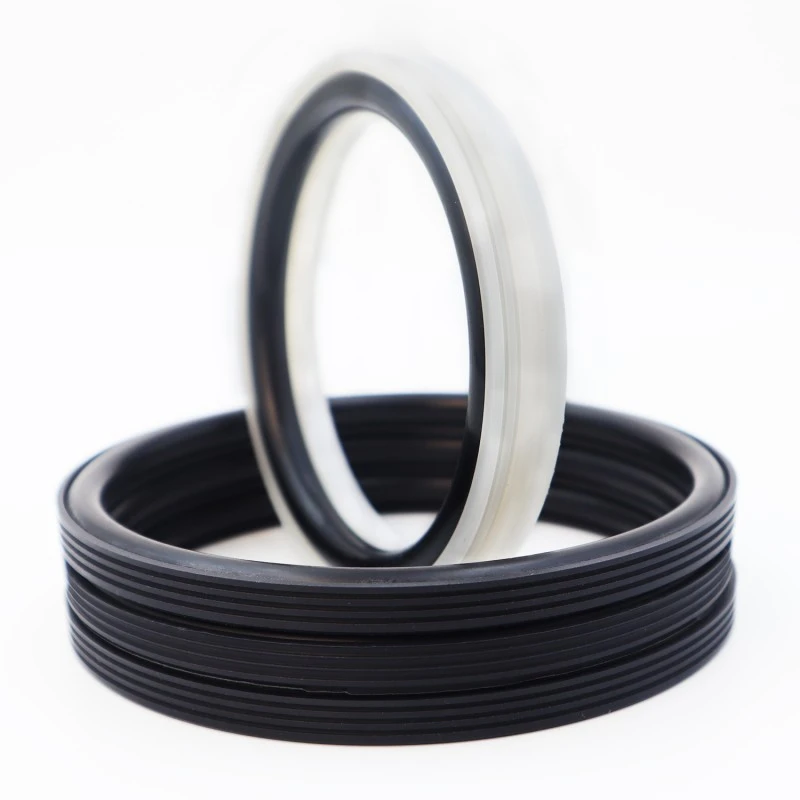

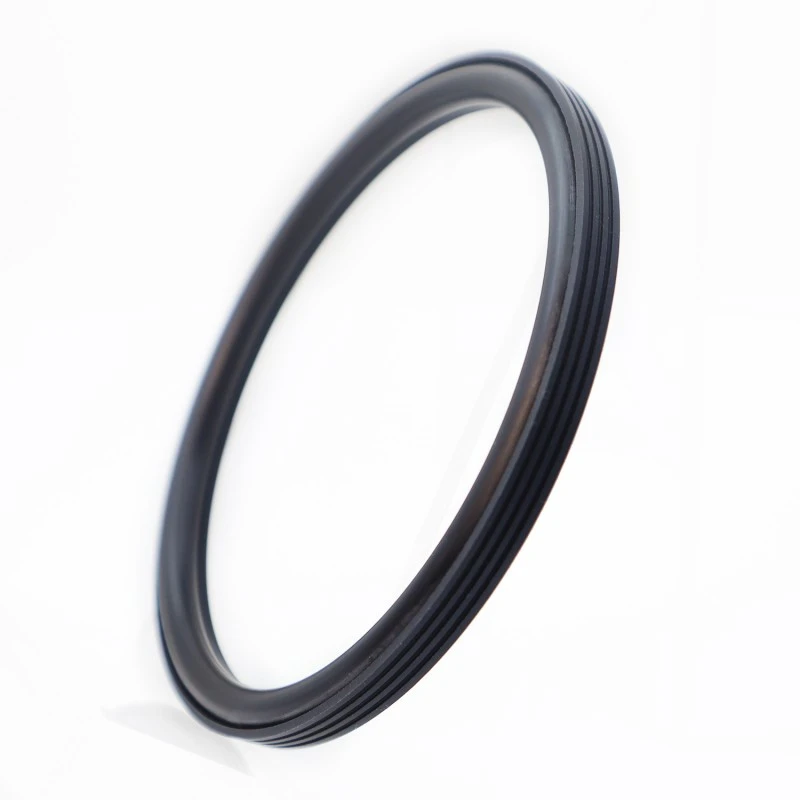

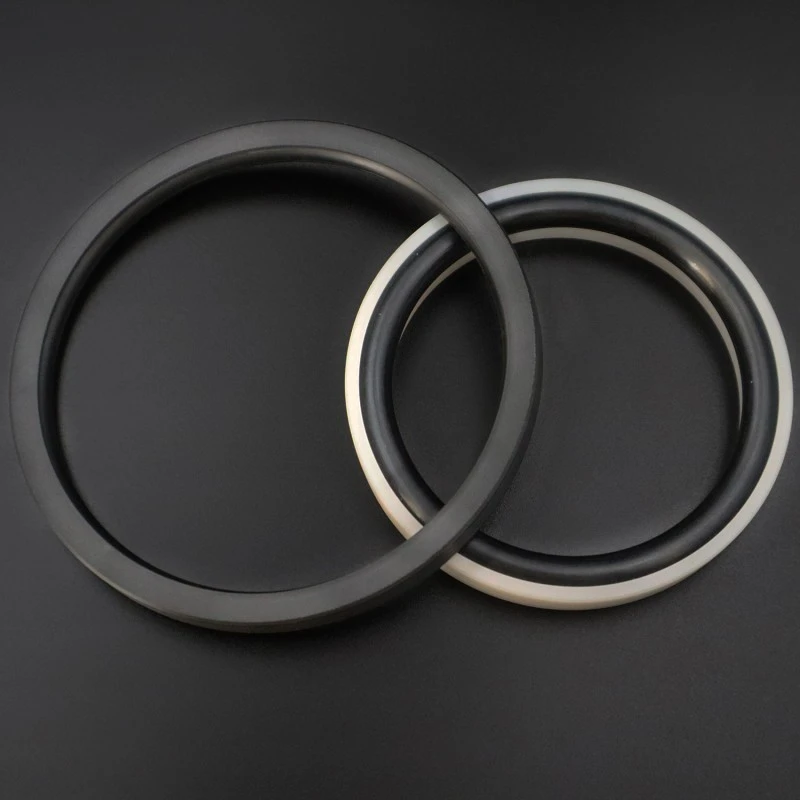

The Bore Seal, dirancang lan diprodhuksi dening Ruichen Sealing Factory, cocok kanggo sealing unidirectional ing aplikasi reciprocating hydraulic lan rotary. Iki nduweni umur layanan sing dawa, gesekan sing sithik, kinerja sealing sing apik, struktur sing kompak, lan instalasi, panggunaan, lan pangopènan sing gampang. Lambe sealing khusus lan desain kekandelan sing dioptimalake saka segel njamin kinerja sealing sing apik sanajan ing media sing kasar kayata grout semen.
|
Tekanan/MPa |
Suhu/°C |
Kacepetan / m/s |
Sedheng |
|
|
gerak bolak-balik |
Gerakan rotasi |
|||
|
≤100 |
-35 nganti +100 ° C (karo NBR O-ring) |
≤6 |
≤2 |
Banyu, lendhut, lenga mentah, lenga hidrolik, emulsi |
|
-20 nganti +200°C (karo FKM O-ring) |
||||
Pemilihan Bahan
1. Bahan O-ring tambahan bisa dipilih saka: R01 Nitrile rubber (NBR), R02 Fluororubber (FKM), etc.
2. Bahan ring sealing: Materi standar yaiku PTFE4, bahan liyane sing kasedhiya kalebu PTFE2 / PTFE3 / PTFE5 / UPE / PK1 / PK2, lsp.
Tuladha pesenan
Model pesenan: RC2062-80*68.3*7.6-PTFE4-R01
Model - diameteripun Bore * diameteripun alur * jembaré alur - kode Material

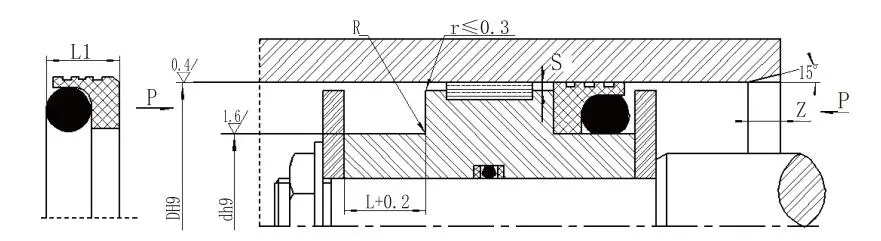

Spesifikasi lan paramèter (ukuran apa wae ing kisaran sing ditemtokake kasedhiya.)
|
Range aperture Tipe standar DH9 RC2062 |
Range aperture Loading abot DH9 RC2062-Z |
diameteripun alur d h9 |
Jembaré alur L+0.2 |
Jembaré segel L1 |
sudhut bunder Rmax |
Reresik radial Smax |
Chamfer Zmin |
diameteripun kabel O-ring |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51.9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127.9 |
25~51.9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500.9 |
52~127.9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500.9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Cathetan: 1. Kanggo bolongan silinder ≤ 30mm, desain alur mbukak dianjurake.
2. Kanggo tekanan luwih saka 30 MPa, pas H8/f8 dianjurake kanggo celah ekstrusi.
Kapabilitas tes sing komprehensif: Laboratorium pusat kita dilengkapi macem-macem peralatan uji coba, sing bisa nyimulake kinerja produk ing kahanan kerja sing nyata. Item tes kalebu, nanging ora diwatesi:
Pemriksaan dimensi: Nggunakake alat ukur gambar 2D kanthi tliti dhuwur lan mesin pangukuran koordinat kanggo mesthekake yen dimensi produk wis nyukupi syarat toleransi gambar.
Tes kinerja: Kalebu tes tuwa suhu dhuwur, tes suhu rendah, tes tahan minyak / medium, tes tahan nyandhang, tes tekanan bledosan, lsp.
Pengujian siklus urip: Prediksi umur layanan lan linuwih produk liwat tes bangku daya tahan sing simulasi kahanan kerja sing nyata.
