Ruighen kita segel meksa dhuwur flang flang flate ngetrapake desain inovatif kanggo nyedhiyakake kinerja produk sing luwih apik. Intine minangka gabungan saka cincin sealing sing diisi utawa diowahi (cincin karet (karet), sing cocog kanggo santai (mburi), kebutuhan tekanan banyu.
Segera flang flange endekangan dhuwur duwe kaluwihan sing signifikan, biaya pangopènan suda, seumer sing apik kanggo nyegah bocor media, tekanan tekanan sing dhuwur lan struktur apik banget kanggo nginstal.
Miturut kahanan kerja sing beda-beda, kita wis nggawe model sing dipérang kanggo sampeyan: Siri RC2871 (ring sealing tengen lan cincin karet berbentuk O-berbentuk) dipérang dadi siji-sijine skenario tekanan; RC2872 Series (cincin sealing c-shaped lan cincin karet berbentuk O-berbentuk) cocog kanggo sealing tekanan statis; RC2873 (Dering Sudut-Sudut sing dikuatake kanthi cincin karet O-berbentuk) spesialis ing Seuking Statis Sacara tekanan Ultra dhuwur; RC2874 (Cincin Sealing Y-Shaped lan Cincin Karet O-berbentuk) njamin stabilitas sealing tekanan ultra-dhuwur; RC2875 Series (cincin sealing kaki lan cincin karet berbentuk O-berbentuk) dipérang dadi jinis A lan B kanggo ketemu macem-macem kabutuhan statis.
Sawetara kombinasi khusus kebak sorotan, kayata cincin sealing berbentuk sikil kanthi ring, sing nggunakake struktur pre-kompresi lan flange kanggo nggayuh tekanan sing luwih dhuwur lan tahan tekanan sing dhuwur lan ultra dhuwur; Bab kasebut padha karo kombinasi cincin sudut sing bentuke C-berbentuk lan O-dering sing dikuatake, nyedhiyakake solusi sing bisa dipercaya kanggo mburi tekanan (flange) ing kabeh arah.
Fitur lan Aplikasi Produk:

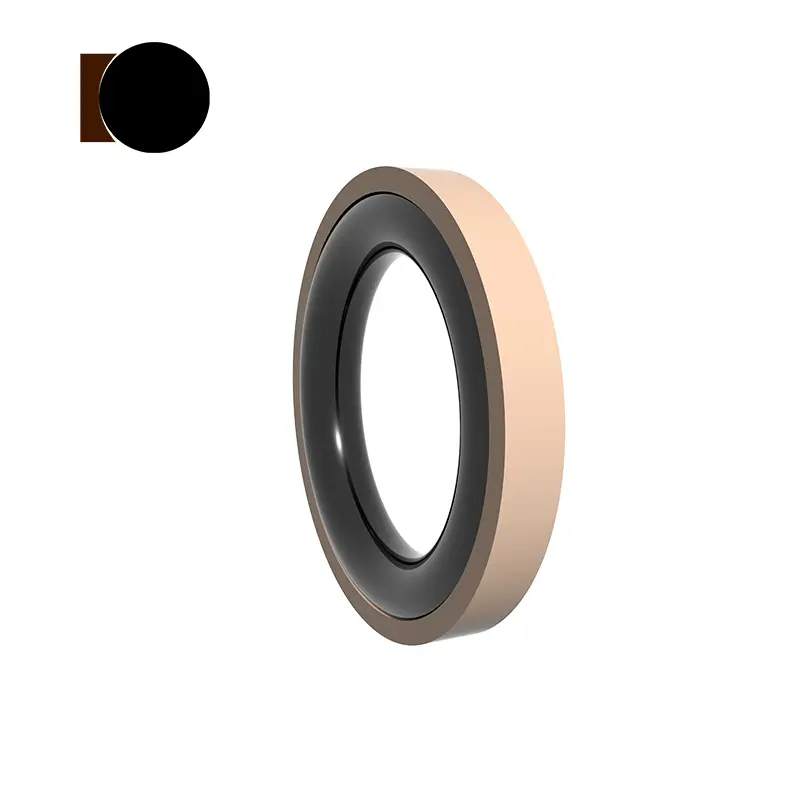

Segel iki dumadi saka ring sealing sisih tengen sing digawe saka PTFE lan O-RING. O-ring wis dikompres kanggo ngasilake kekuwatan clamping kanggo nggayuh Severs. Pasukan clamping saka segel nambah ing tekanan, yaiku tekanan sing luwih dhuwur, luwih becik panyegelan kasebut. Wiwit cincin slip nganggo struktur riib sisih, ring o-ring ora bakal diremehake lan bisa nahan tekanan sing dhuwur.

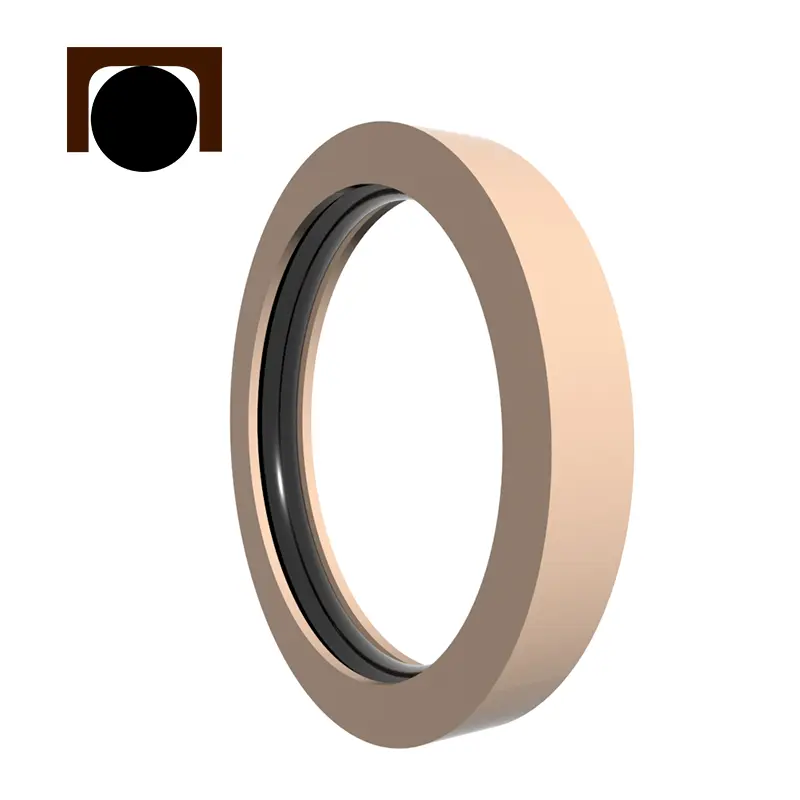

Segel iki dumadi saka cincin sealing ptfe C-berbentuk lan ring o-ring. O-ring wis dikompres kanggo ngasilake kekuwatan clamping kanggo nggayuh Severs. Pasukan clamping saka segel nambah ing tekanan, yaiku tekanan sing luwih dhuwur, luwih becik panyegelan kasebut. Wiwit cincin slip nganggo struktur ribun kaping pindho, ring o-ring ora bakal diremehake lan bisa nahan tekanan sing dhuwur.
Rc2873
Rc2874

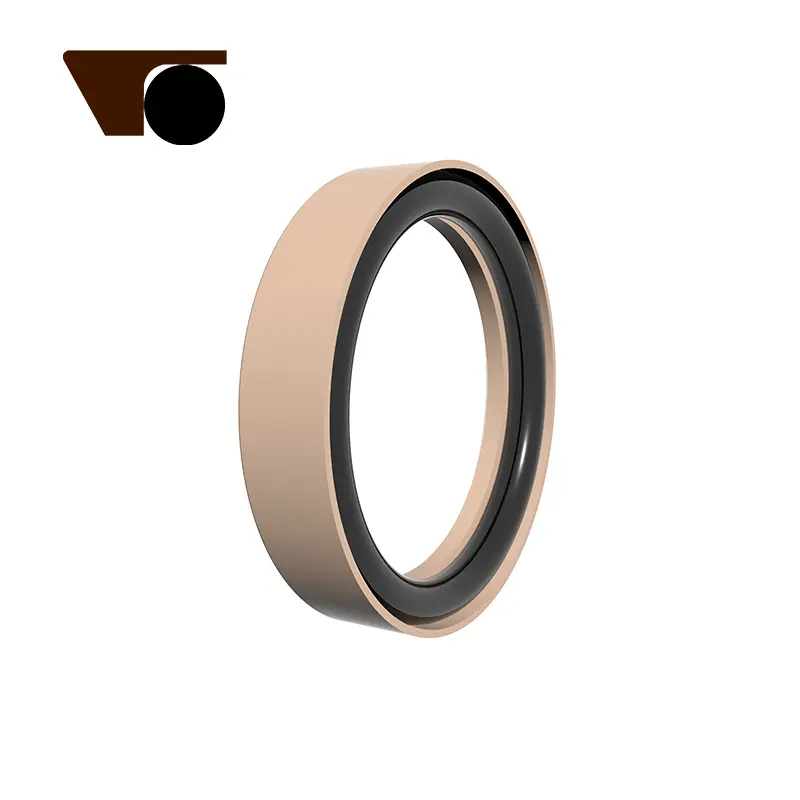

Segel iki dumadi saka cincin sealing berbentuk sikil digawe saka bahan PTFE sing wis diowahi lan o-ring. O-ring wis dikompres kanggo ngasilake kekuwatan clamping kanggo nggayuh Severs. Pasukan clamping saka segel nambah ing tekanan, yaiku tekanan sing luwih dhuwur, luwih becik panyegelan kasebut. Wiwit cincin slip nganggo struktur rib berbentuk sikil, o-ring ora bakal diremehake lan bisa tahan tekanan sing dhuwur lan ultra-dhuwur.
Spesifikasi:
| RC2871-Jenis spesifikasi jinis internal (kabeh spesifikasi ing kisaran parameter kasedhiya) | |||||
| Range Diameter njaba D H11 |
Ambane alur h-0.05 |
Jembaré alur L+0.2 |
Jembaré alur
L1 + 0.2 Tekanan> 80pa |
Sudhut bunder Rmax |
Diameter kabel o-ring dO |
| 12 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |
| Spesifikasi jinis tekanan eksternal RC28711 (kabeh spesifikasi ing sawetara parameter kasedhiya) | |||||
| Range Diameter njaba Dh11 | Ambane alur h-0.05 |
Jembaré alur L+0.2 |
Jembar jembaré l1 + 0.2 Tekanan> 80pa |
Sudhut bunder Rmax | Diameter kabel o-ring dO |
| 5 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |
| RC2872 - spesifikasi jinis tekanan internal (kabeh spesifikasi ing sawetara parameter kasedhiya) | ||||
| Range Diameter njaba D H11 |
Ambane alur h-0.05 |
Jembaré alur L+0.2 |
Sudhut bunder Rmax |
Diameter kabel o-ring dO |
| 15 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 13.6 | 0.7 | 8.60 |
| Spesifikasi jinis tekanan eksternal RC2872-B (kabeh spesifikasi ing sawetara parameter kasedhiya) | ||||
| Range Diameter njaba D H11 |
Ambane alur h-0.05 |
Jembaré alur L+0.2 |
Sudhut bunder R |
Diameter kabel o-ring dO |
| 5 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 13.6 | 0.7 | 8.60 |
| Range Diameter njaba IE11 |
Ambane alur h-0.05 |
Jembaré alur L+0.2 |
Sudhut bunder Rmax |
Diameter kabel o-ring dO |
| 15 ~ 28 | 2.80 | 5.5 | 0.4 | 2.65 |
| 29 ~ 54 | 3.55 | 6.6 | 0.4 | 3.55 |
| 55 ~ 128 | 5.30 | 9.1 | 0.5 | 5.30 |
| 129 ~ 499 | 7.20 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 8.50 | 13.8 | 0.7 | 8.60 |
| Range Diameter njaba IE11 |
Ambane alur h-0.05 |
Jembaré alur L+0.2 |
Sudhut bunder Rmax |
Diameter kabel o-ring dO |
| 15 ~ 26 | 3.4 | 5.5 | 0.4 | 2.65 |
| 27 ~ 50 | 4.2 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 6.1 | 9.1 | 0.5 | 5.30 |
| 128 ~ 499 | 8.0 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 9.5 | 15.5 | 0.7 | 8.60 |
| RC2875 - spesifikasi jinis tekanan internal (kabeh spesifikasi ing kisaran parameter kasedhiya) | |||||
| Range Diameter njaba D H11 |
Ambane alur h-0.05 |
Jembaré alur L+0.2 |
Jembar jembaré l1 + 0.2 Tekanan> 100MPA |
Sudhut bunder Rmax |
Diameter kabel o-ring dO |
| 17 ~ 50 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| Spesifikasi jinis tekanan eksternal RC2875-B (spesifikasi kabeh ing sawetara parameter kasedhiya) | |||||
| Range Diameter njaba D H11 |
Ambane alur h-0.05 |
Jembaré alur L+0.2 |
Jembar jembaré l1 + 0.2 Tekanan> 100MPA |
Sudhut bunder Rmax |
Diameter kabel o-ring dO |
| 5 ~ 40 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 41 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| Tekanan Flang Flange End End Flange Seal | ||||
| Profil | Model | Meksa (MPA) |
Suhu (℃) | Media |
 |
Rc2871-a | ≤300 | -35 ~ + 100 (Cocokake O-ring NBR) | Minyak hidrolik, emulsi, banyu, gas, lsp. |
| -20 ~ + 200 (cocog o-ring fkm) | ||||
 |
Rc2871-b | ≤300 | -35 ~ + 100 (Cocokake O-ring NBR) | Minyak hidrolik, emulsi, banyu, gas, lsp. |
| -20 ~ + 200 (cocog o-ring fkm) | ||||
 |
Rc2872-a | ≤100 | -35 ~ + 100 (Cocokake O-ring NBR) | Minyak hidrolik, emulsi, banyu, gas, lsp. |
| -20 ~ + 200 (cocog o-ring fkm) | ||||
 |
Rc2872-b | ≤100 | -35 ~ + 100 (Cocokake O-ring NBR) | Minyak hidrolik, emulsi, banyu, gas, lsp. |
| -20 ~ + 200 (cocog o-ring fkm) | ||||
 |
Rc2873 | ≤200 | -35 ~ + 100 (Cocokake O-ring NBR) | Minyak hidrolik, emulsi, banyu, gas, lsp. |
| -20 ~ + 200 (cocog o-ring fkm) | ||||
 |
Rc2874 | ≤300 | -35 ~ + 100 (Cocokake O-ring NBR) | Minyak hidrolik, emulsi, banyu, gas, lsp. |
| -20 ~ + 200 (cocog o-ring fkm) | ||||
 |
Rc2875-a | ≤300 | -35 ~ + 100 (Cocokake O-ring NBR) | Minyak hidrolik, emulsi, banyu, gas, lsp. |
| -20 ~ + 200 (cocog o-ring fkm) | ||||
 |
Rc2875-b | ≤300 | -35 ~ + 100 (cocog ringvang cocokake nbr) | Minyak hidrolik, emulsi, banyu, gas, lsp. |
| -20 ~ + 200 (Cocog Ring Rectangular FKM) | ||||
 |
Rc2879-a | 105 | -35 ~ + 100 (cocog ringvang cocokake nbr) | Minyak hidrolik, emulsi, banyu, gas, lsp. |
| -20 ~ + 200 (cocog o-ring fkm) | ||||
 |
Rc2875-b | 105 | -35 ~ + 100 (Cocokake O-ring NBR) -20 ~ + 200 (cocog o-ring fkm) |
Minyak hidrolik, emulsi, banyu, gas, lsp. |
