Unsur pituduh pengalaman tekanan tinggi duwe macem-macem jinis sing sugih.
Cincin dhukungan minangka komponen dhasar silinder hidraulik. Ruichen seal wis sukses ngembangake cincin dhukungan fenolfor kain sing dikuatake (sabuk) kanggo tundhuk karo pangembangan sliding cinger gabungan internasional lan struktur dhukungan alus. Sawise pirang-pirang taun praktek, kualitas kasebut ngluwihi produk asing sing padha lan wis ditampa kanthi apik dening pangguna. Tabel kinerja bisa digunakake kanggo referensi.

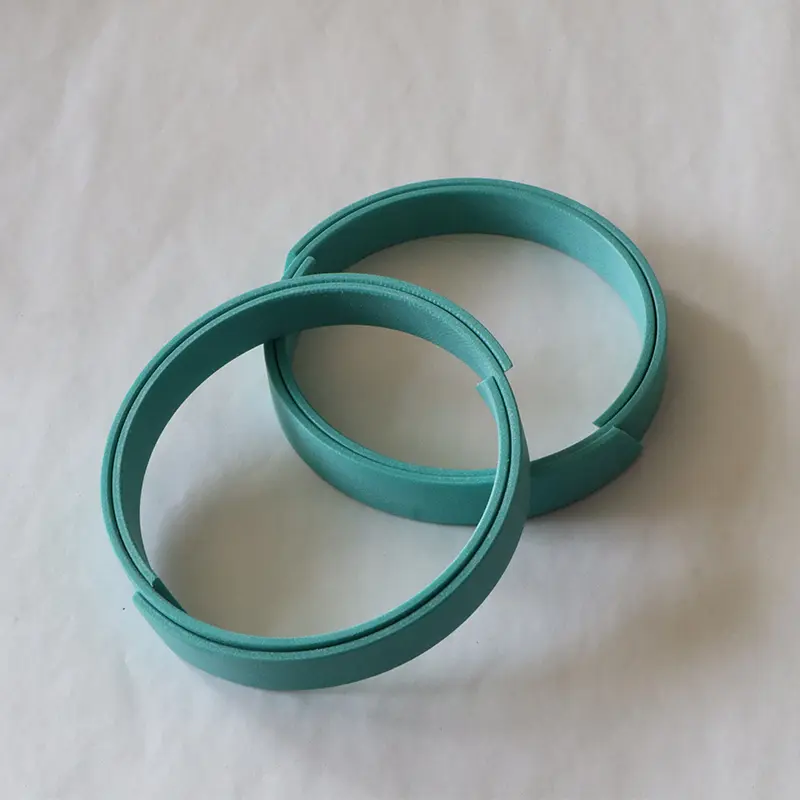

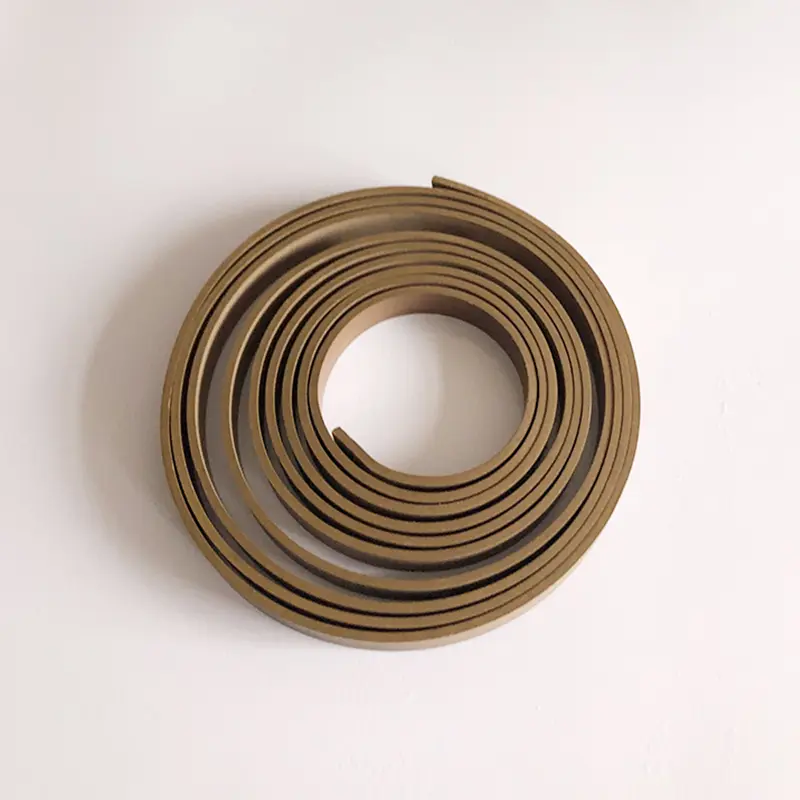

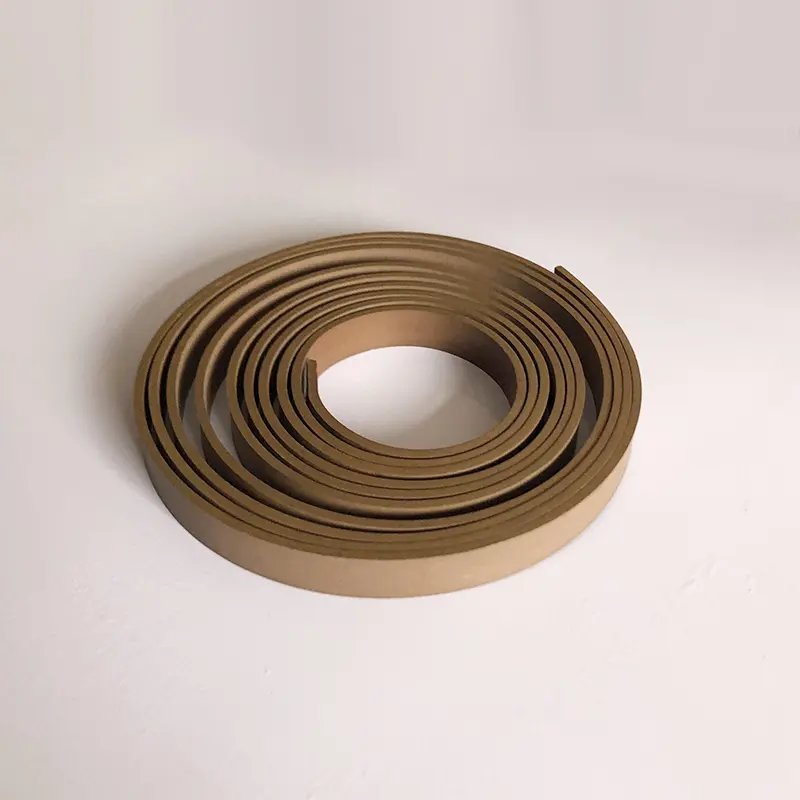

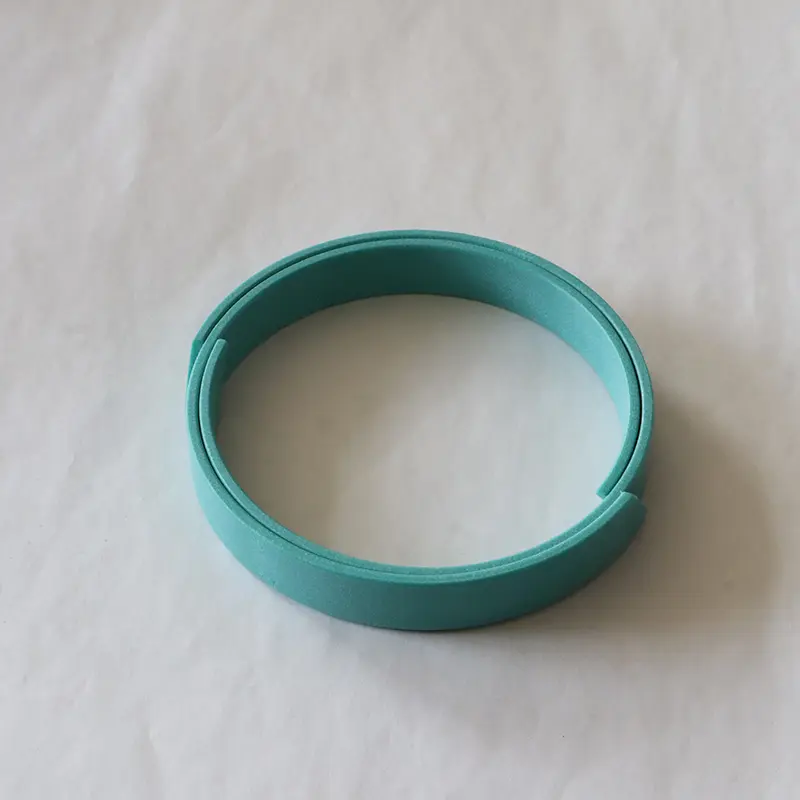

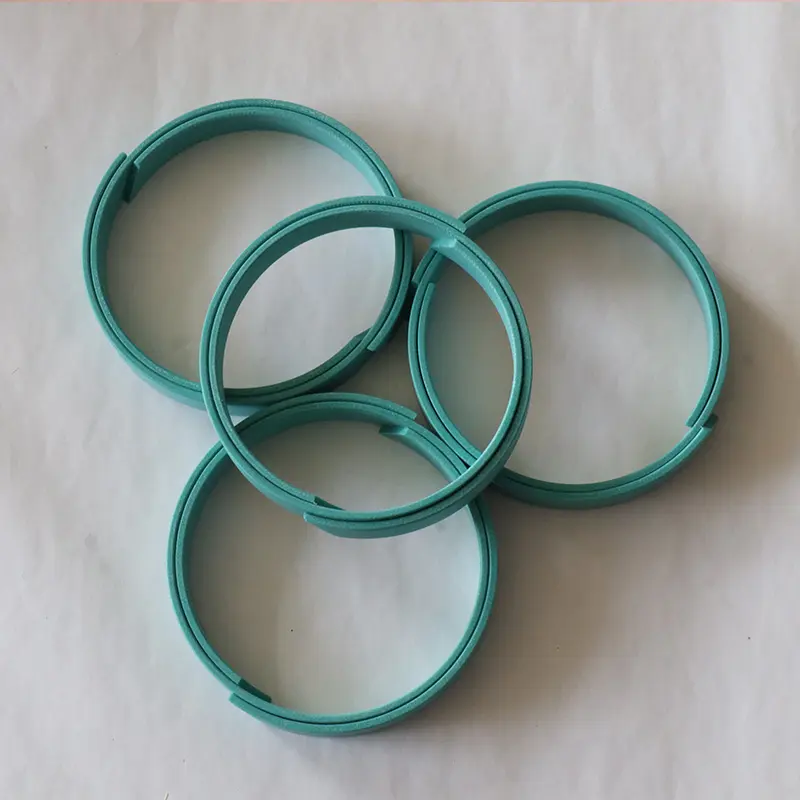

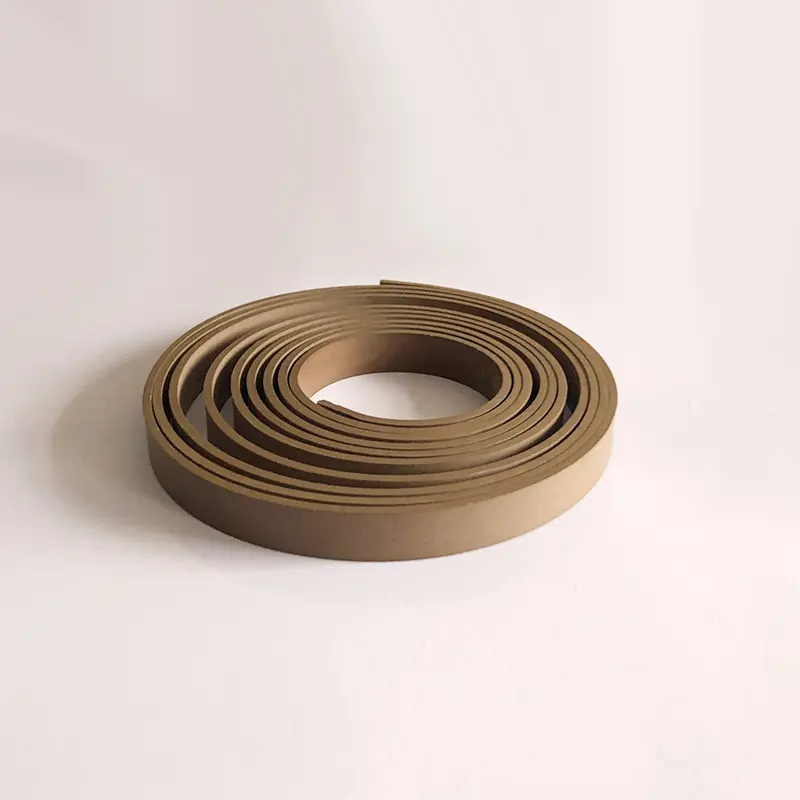

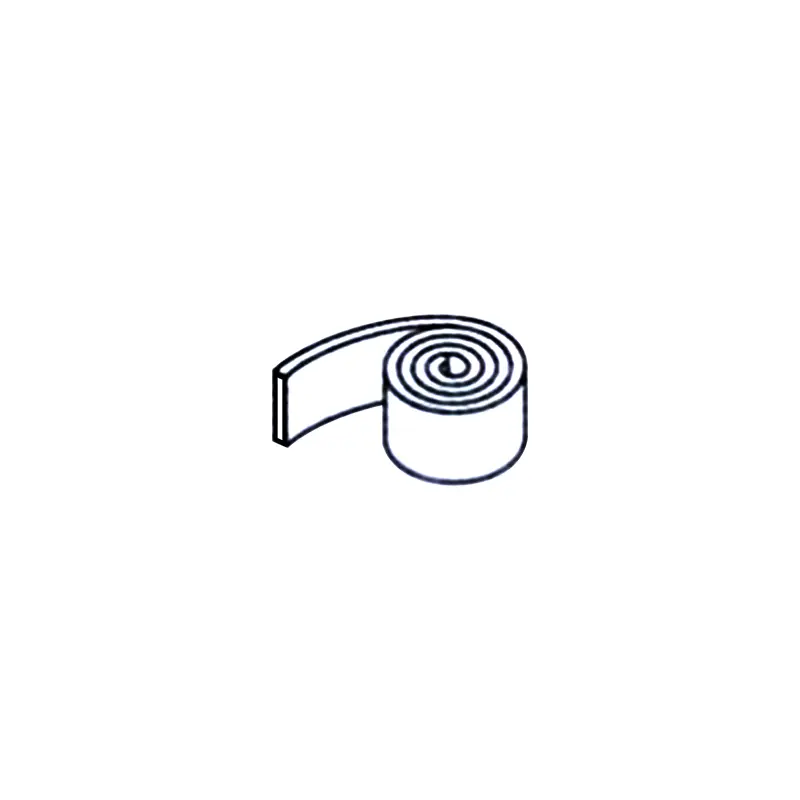

Ing babagan Pandhuan Sabuk, Sabuk RC1081 nguwatake sabuk poltetra Katik nambah bubuk tembaga menyang PTFE, lan sapiturute, kanthi gesekan sing murah, nyandhang gesekan sing murah lan ora ana ciri sing kurang; Sabuk Penerhikan fenolfa sing dikuatake RC1082 ngetrapake materi sing dikuatake pheenfor, lan kapasitas buahan buatan radial luwih apik tinimbang sing sabuk Penerjemah PTFE. Loro-lorone diwenehake ing gulungan, sing gampang dipotong lan nginstal, lan bisa ngindhari kontak logam. Pandhuan RCS lan RCT digunakake kanggo Rod Piston lan Piston masing-masing.
Cincin tahan sandhangan duwe fungsi maskahan rod utawa piston kanthi akurat ing silinder hidrolik kanthi akurat lan nyerep kekuwatan radial, sing bisa nyegah kontak logam. Dibandhingake karo cincin sandhangan logam, cincin tanpa metalik duwe kaluwihan saka resistansi, ngindhari geter, ngidini biaya instalasi luwih gedhe, lan biaya pangopènan sing luwih gampang, lan biaya pangopènan sing gampang. Lagi digunakake digunakake. Antarane,, pantai fenolik sing dikuatake kain sing dikuatake ing jinis ing situs lan jinis siap digunakake.

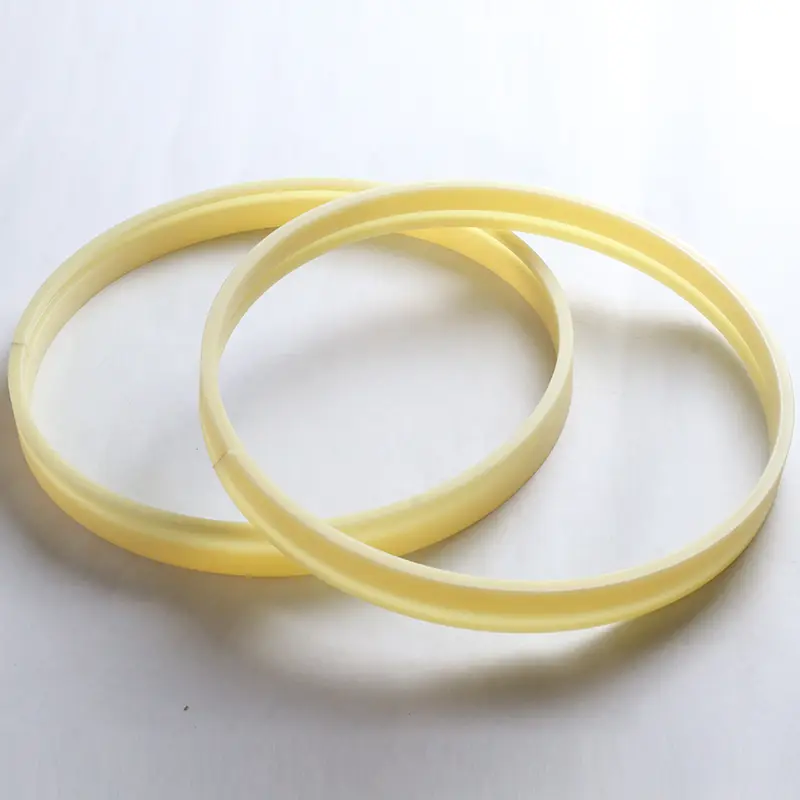

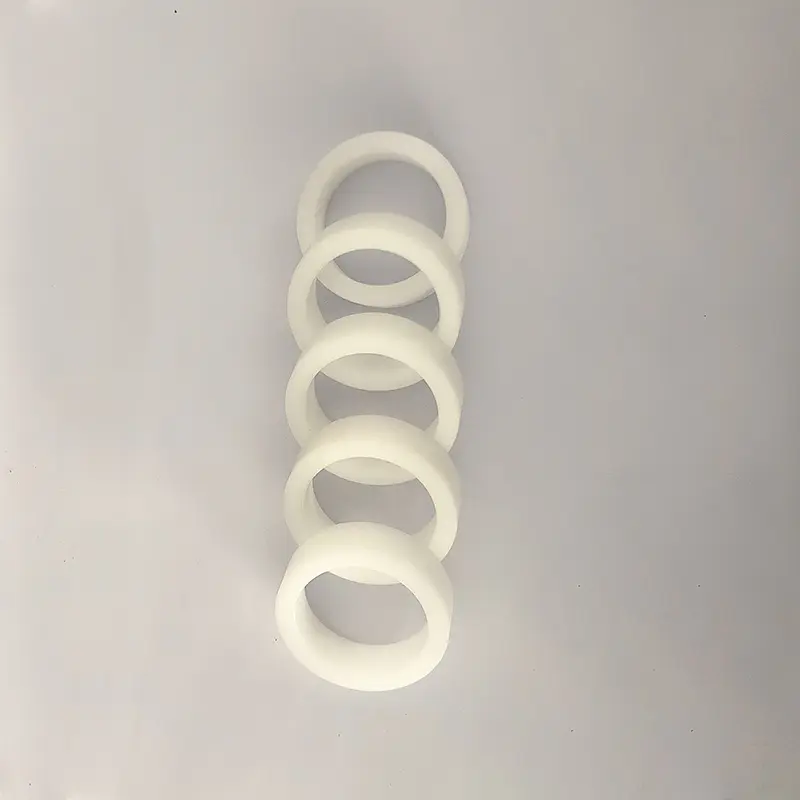

Ing segi lengan lengan, GFai digunakake kanggo rod piston, kanthi dhukungan, panuntun lan dustroof; GFI uga digunakake kanggo rod piston, muter peran sing ndhukung lan nuntun; GFA digunakake kanggo pistons, nyedhiyakake dhukungan lan nuntun. Produk iki mbantu silinder hidrolik ngoperasikake kanthi apik ing kabeh aspek.
Fitur lan Aplikasi Produk:
Conto Conto:
Tuntunan pandhuan ptfe tape pesenan conto rc1081-9.7x2.5
Pandhuan kain pheenelic tape pesen pesen rc1082-9.7x2.5

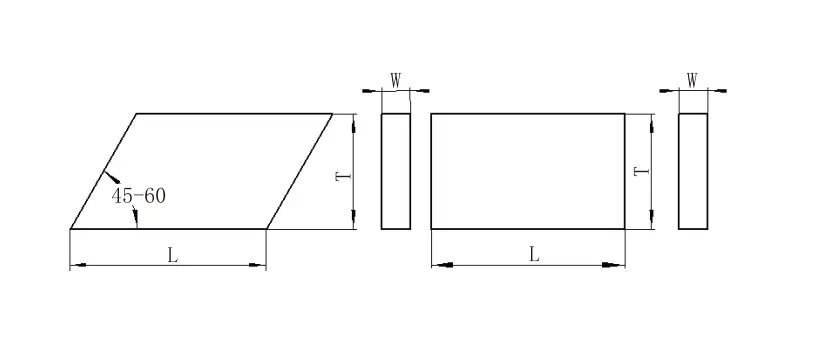

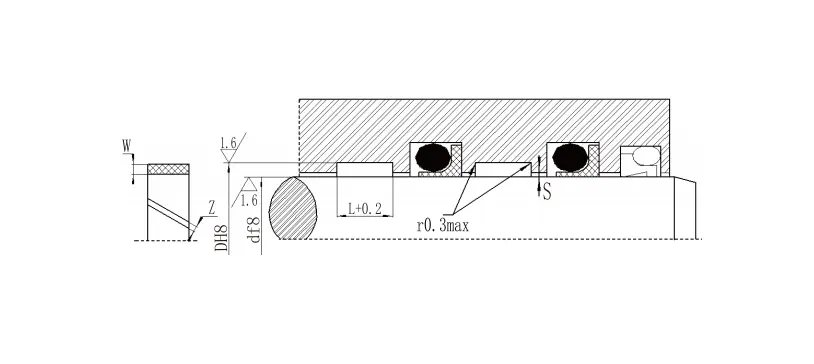

Pitungan dawa nglereni
Kanggo shaft: l = 3.1 (d + w) bolongan: l = 3.1 (d-w)
L --- dawa d --- cetak diameter d - (diameter w --- ring kekandelan z --- potongan clearance

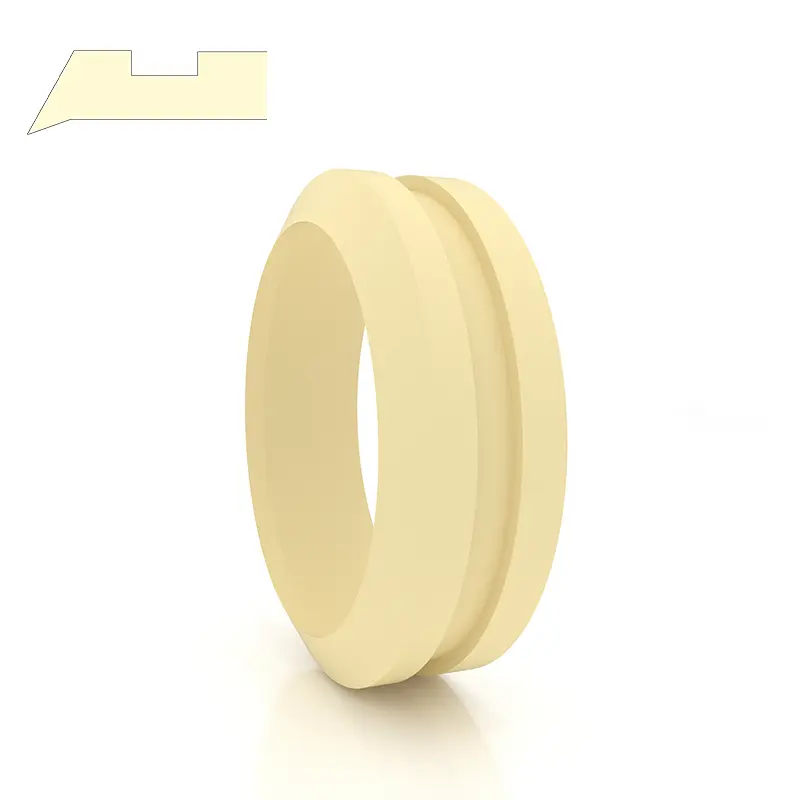

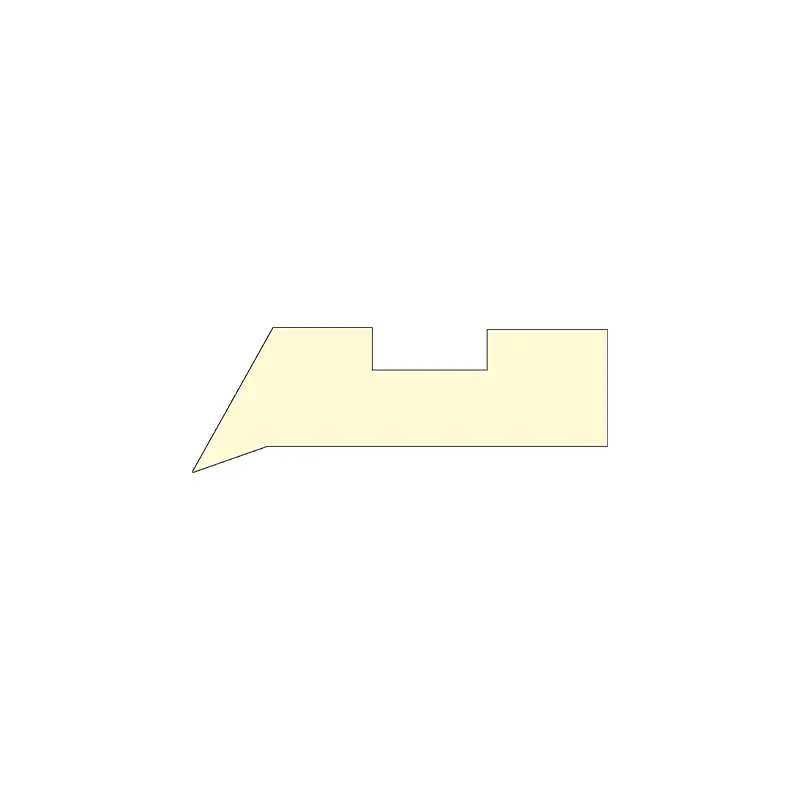

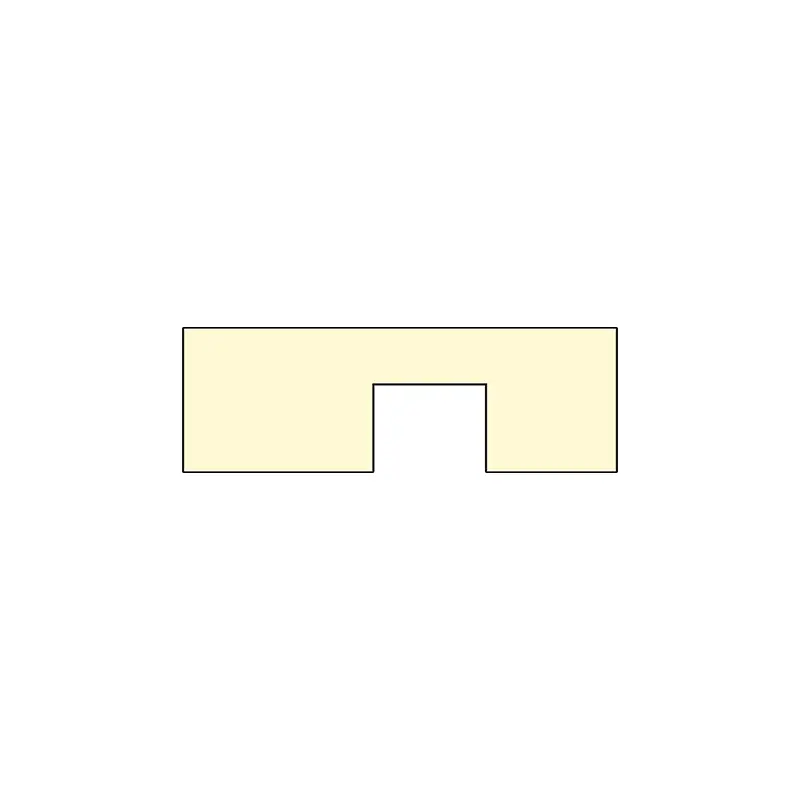

Guide Gfai

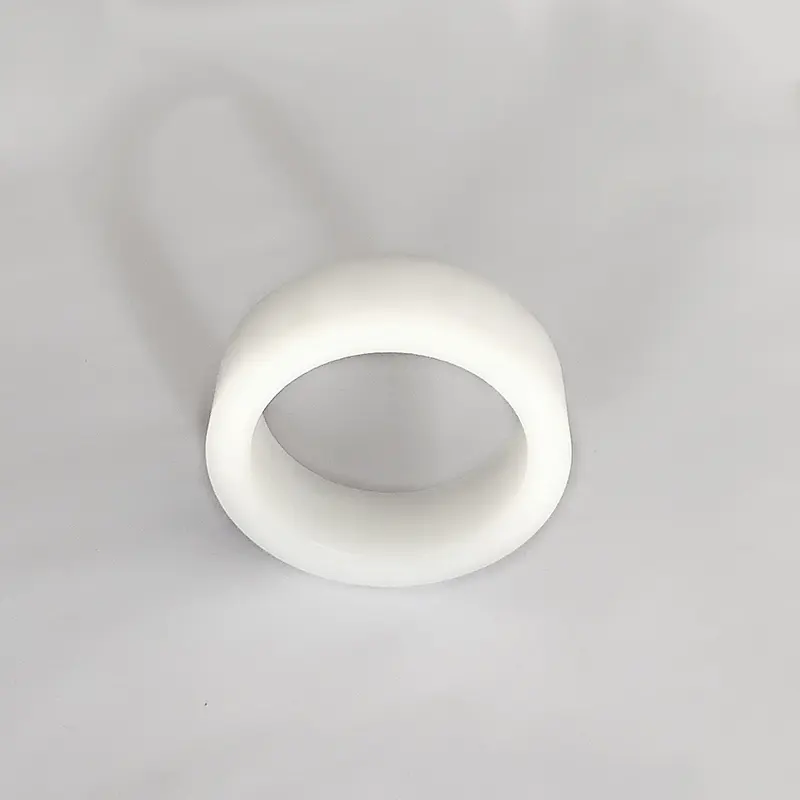

1. Kinerja lan Gunakake GFai minangka lengan tuntutan minangka lengan tuntunan kanggo rod piston, sing ndhukung lan nuntun rod piston lan duwe fungsi dustroof.
2. Bahan: Nylon Pa, PolyoxyMethylene Pom lan PolyTetrafluoroethylene PTFE.
3 .. Kondisi kerja: Suhu kerja: -55 ~ + 225 ℃ (PTFE digunakake ing ndhuwur 120 ℃).
4 .. Desain Standard: Nalika ngrancang lan milih, waca seri Fai Hunger Company.
5 .. Minding lan Pesenan Cara: Grafi Gfai sing ditandhani kanthi nomer pesenan, contone: Gfai-0600ptfe

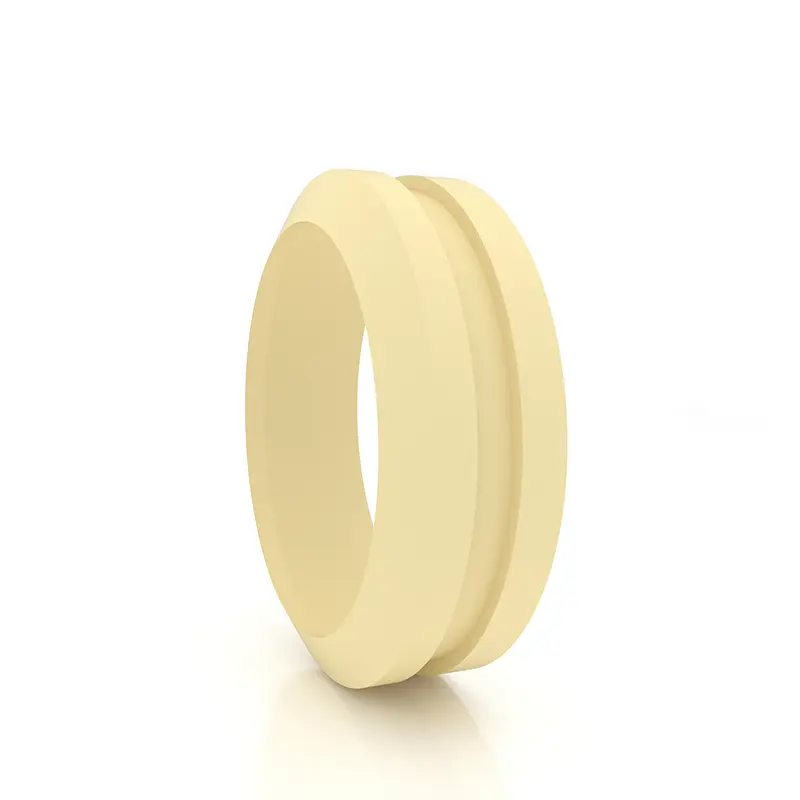

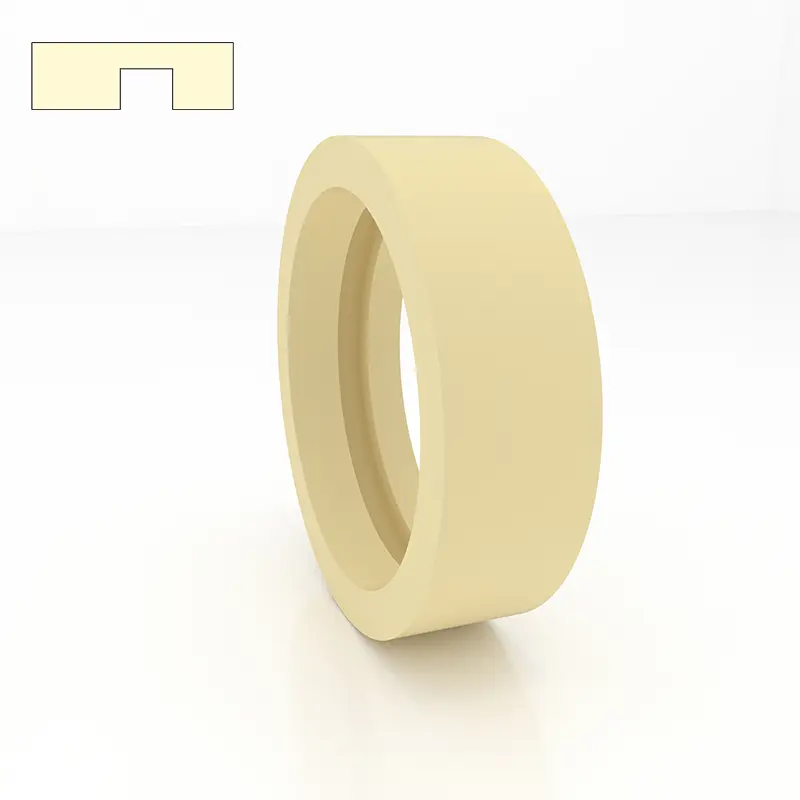

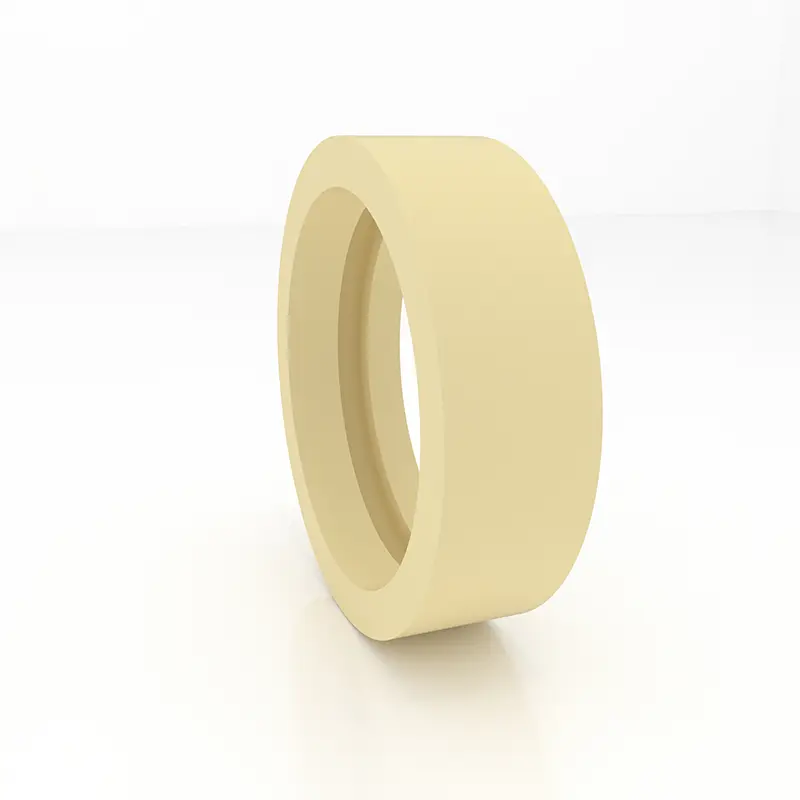

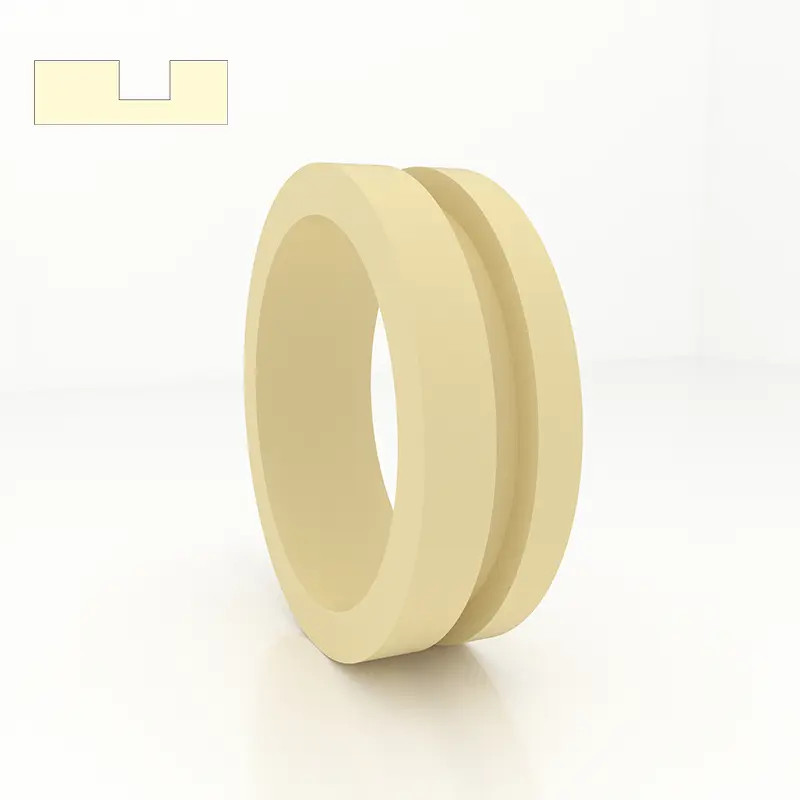

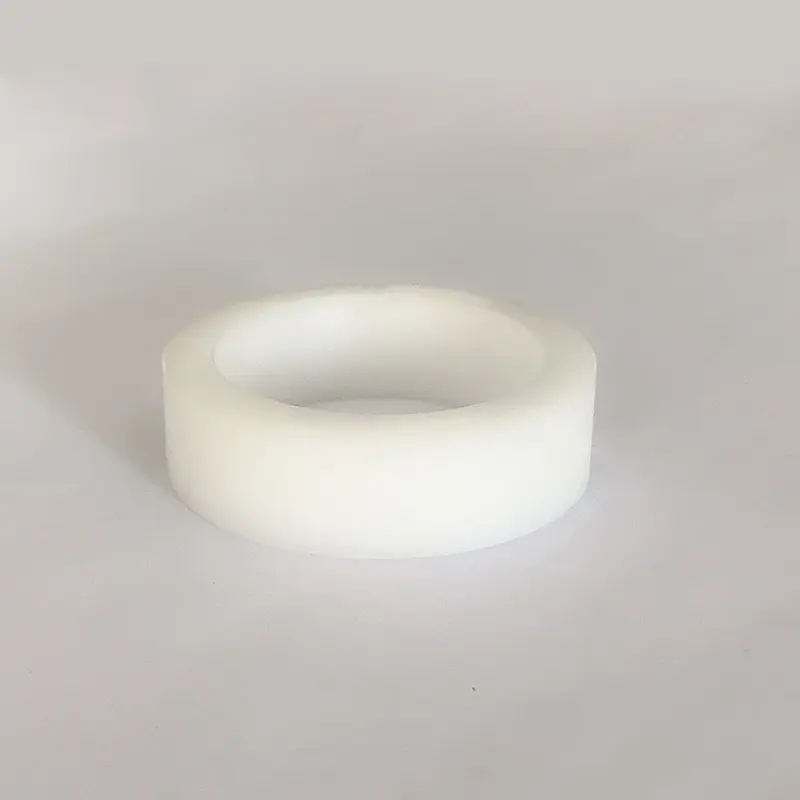

Gu Lengan Gfi
1. Kinerja lan Gunakake: GFI Lengan Pandhuan minangka Tuntutan Tuntutan kanggo Rod Piston, sing ndhukung lan nuntun rod piston.
2. Bahan: Nylon Pa, PolyoxyMethylene Pom lan PolyTetrafluoroethylene PTFE.
3 .. Kondisi kerja: Suhu kerja: -55 ~ + 255 ℃ (PTFE digunakake ing ndhuwur 120 ℃)
4 .. Desain Standard: Nalika ngrancang lan milih, waca Seri Hunger Fi.
5 .. Minding lan Pesenan Cara: GFI Lengan Pandhuan Ditandhani Kanthi Nomer Pesenan, Contone: GFI-0360PA

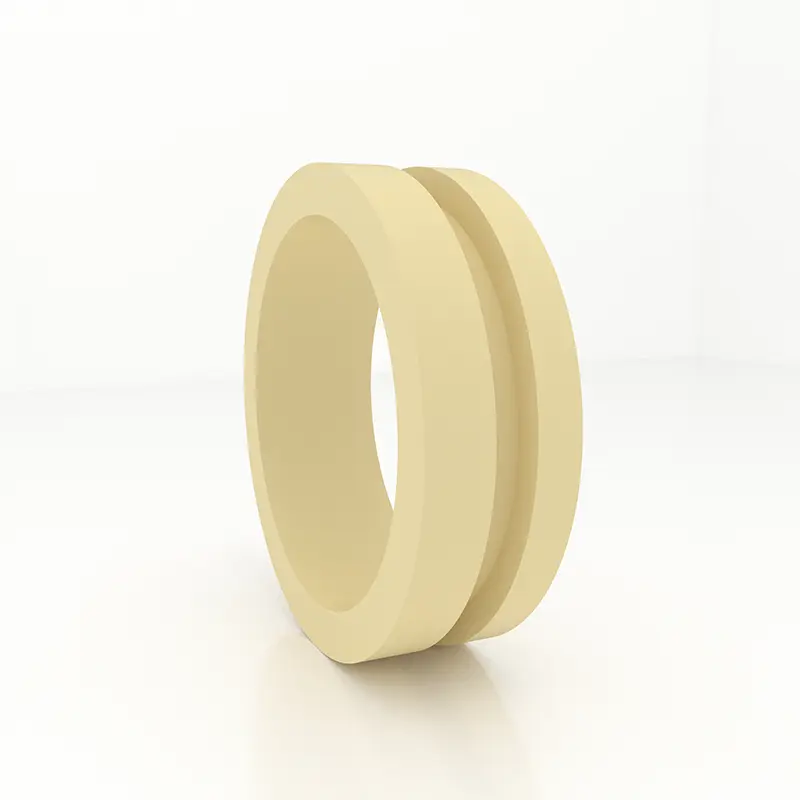

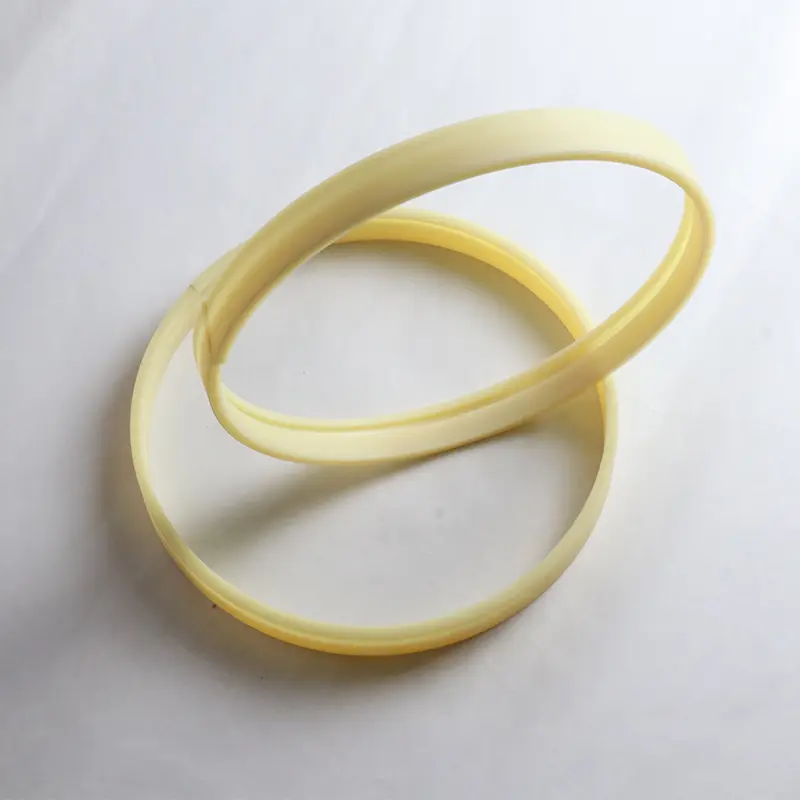

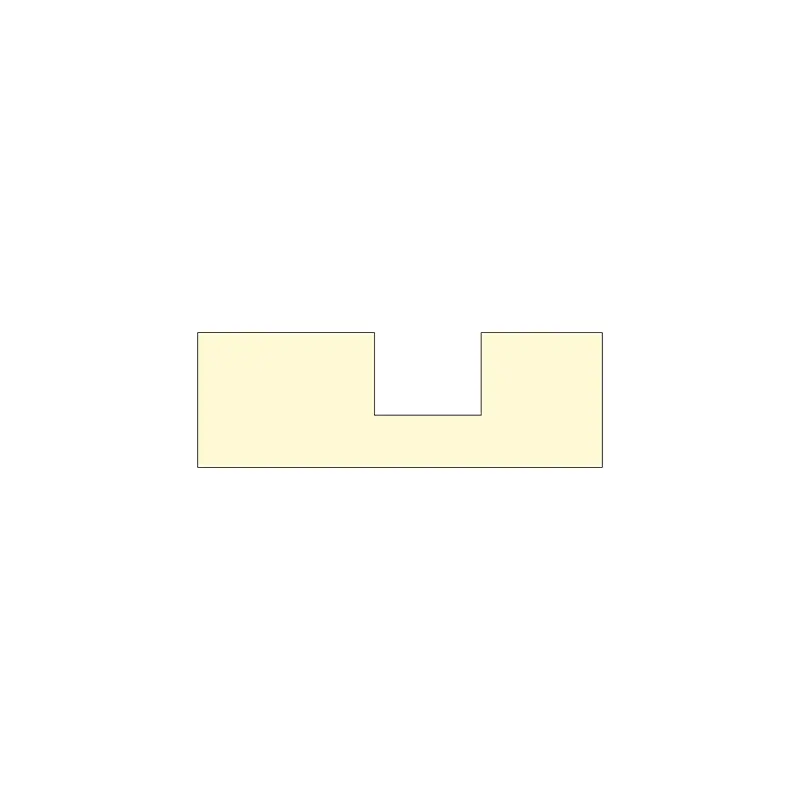

GFA Lengan Pandhuan

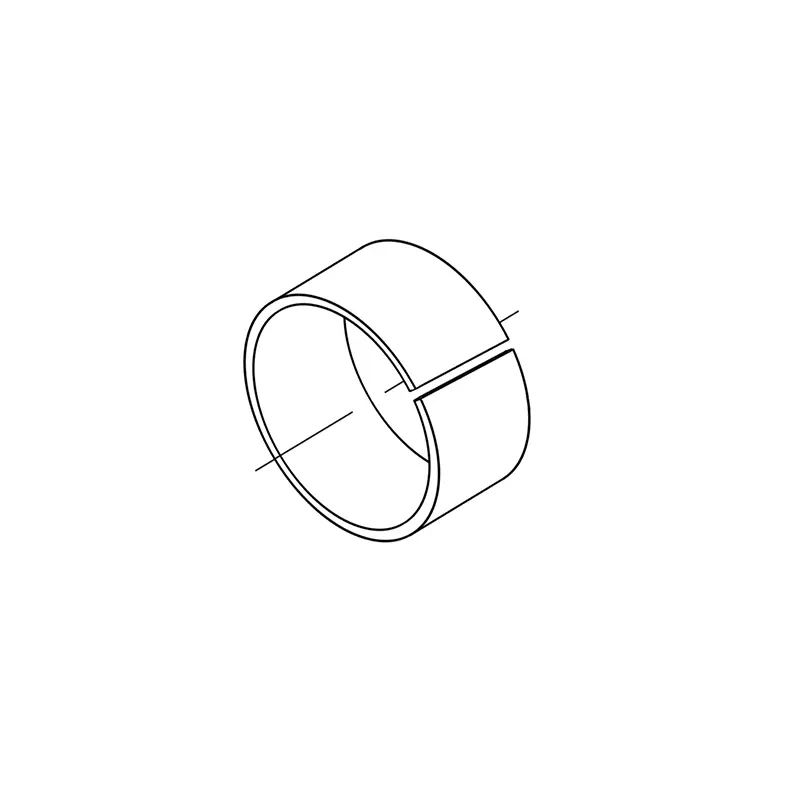

1. Kinerja lan Gunakake: GFA Lengan Pandhuan minangka Tuntutan Tuntutan kanggo Piston, sing ndhukung lan nuntun piston kasebut.
2. Bahan: Nylon Pa, PolyoxyMethylene Pom lan PolyTetrafluoroethylene PTFE.
3 .. Kondisi kerja: Suhu kerja: -55 ~ + 255 ℃ (PTFE digunakake ing ndhuwur 120 ℃)
4 .. Desain standar: Nalika ngrancang lan milih, waca Seri Hunger Fa.
5. Minding lan Pesenan Cara: GFA Lengan Pandhuan ditandhani kanthi nomer pesenan, Contone: GFA-0560PA

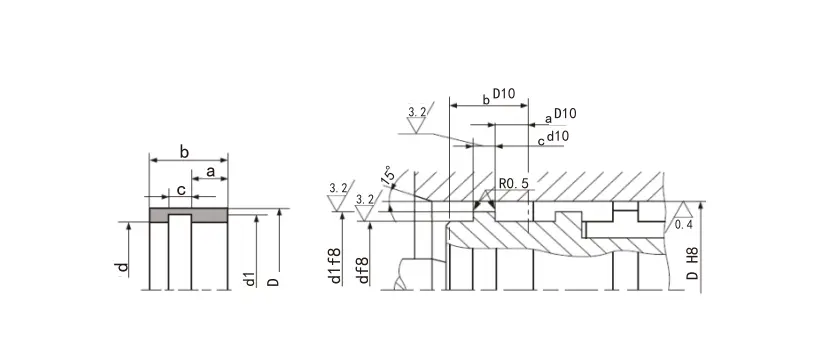

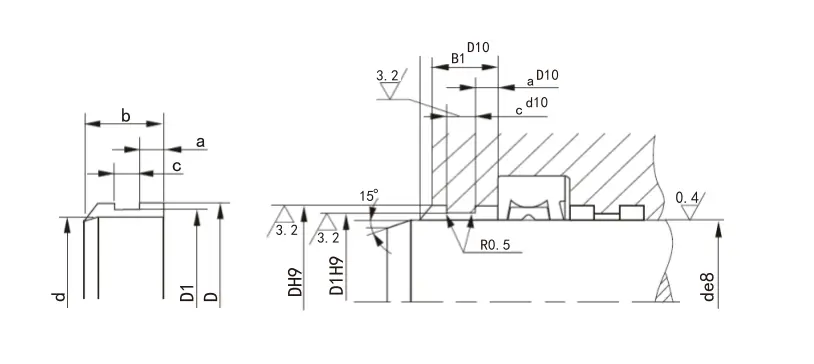

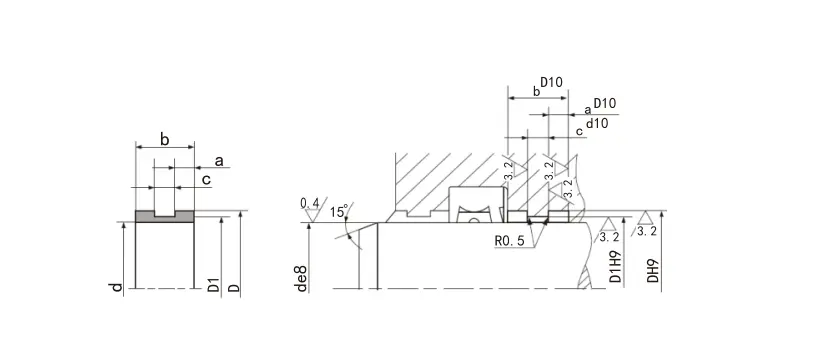

6. Piranti struktural:
Spesifikasi:
| Model | Jembaré alur H + 0.2 |
Ketebalan T - 0,05 |
Kekandelan t T - 0,05 |
Ketebalan T - 0,05 |
Ketebalan T - 0,05 |
Ketebalan T - 0,05 |
| RC1081 / 1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081 / 1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081 / 1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081 / 1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081 / 1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| CATETAN: Seri Boldface umume digunakake. Yen produk sing dibutuhake ora ana ing tabel iki, hubungi kita. | ||||||

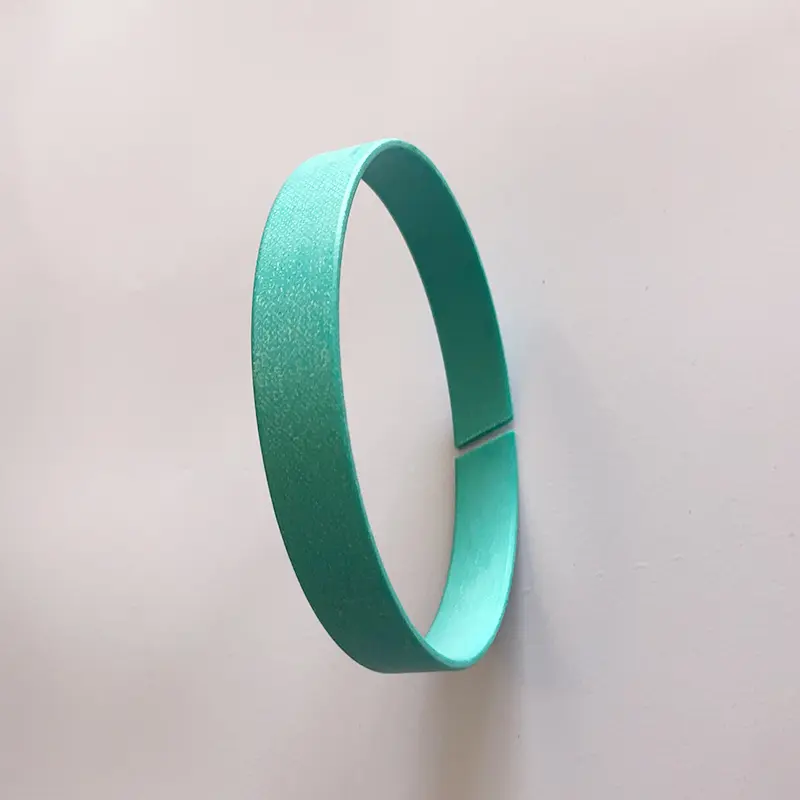

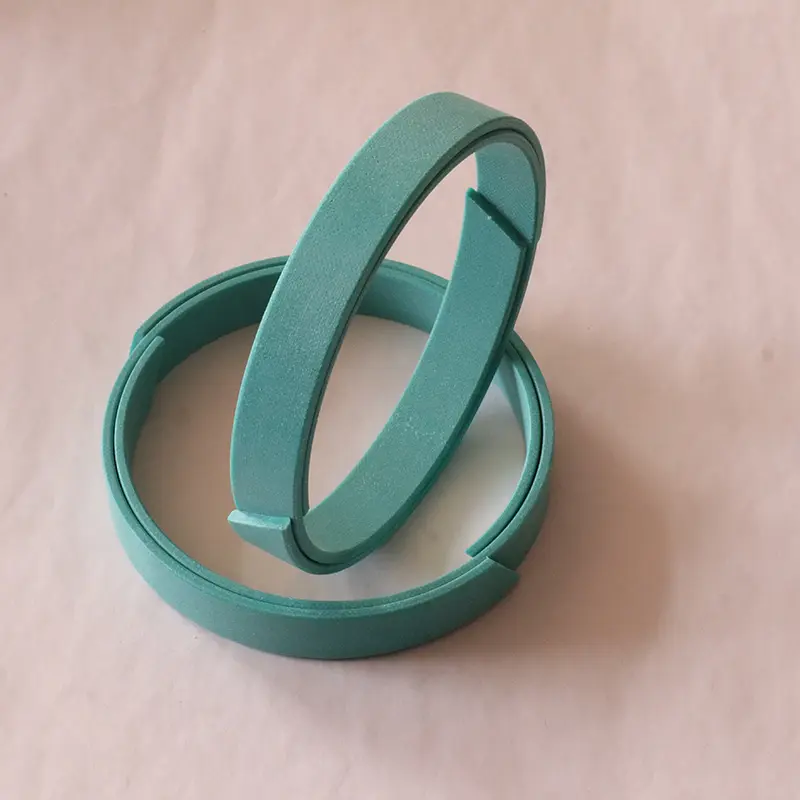

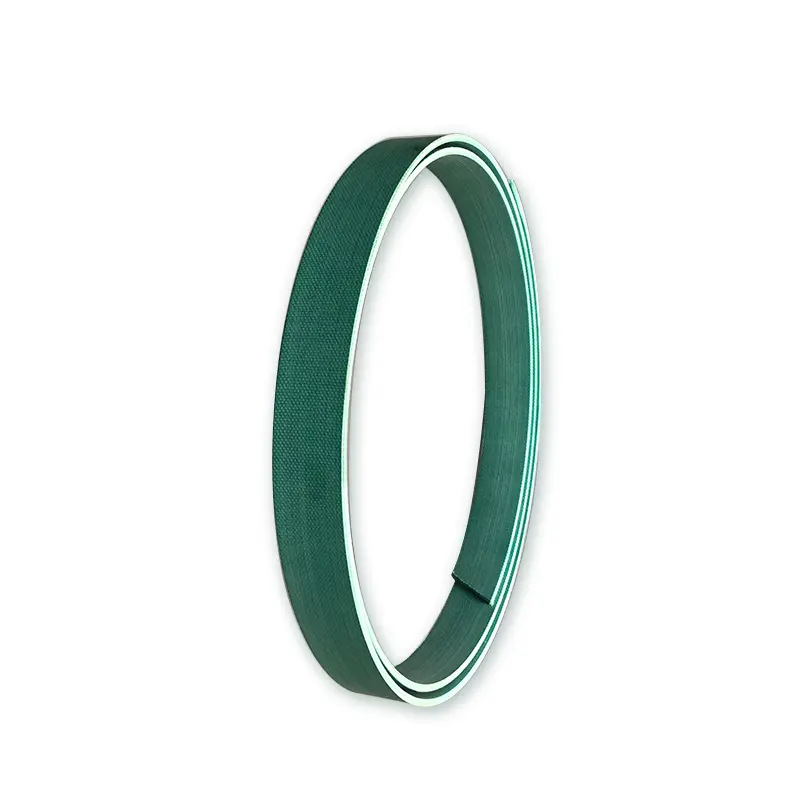

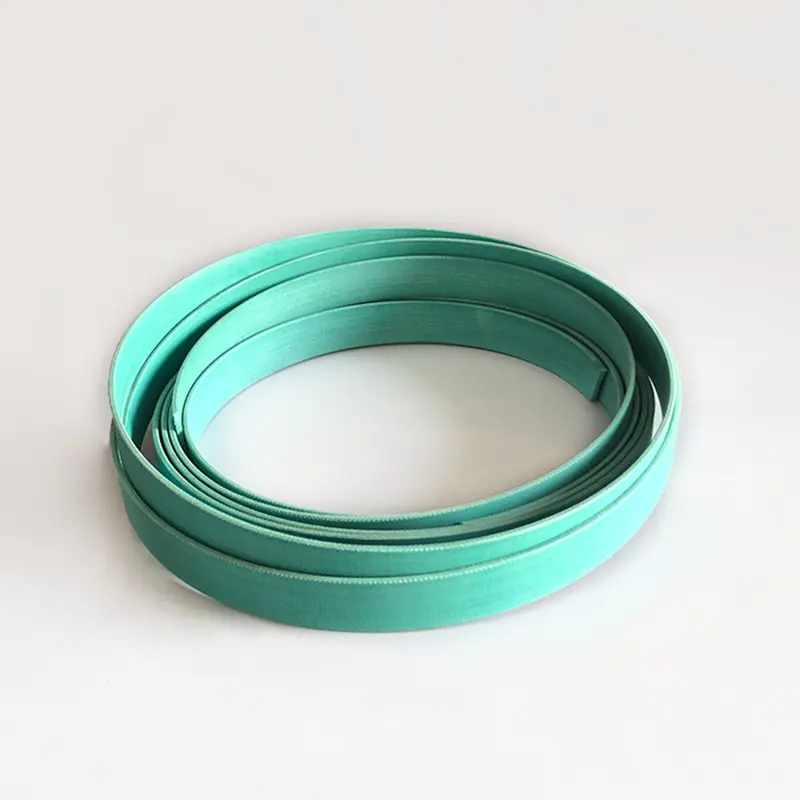

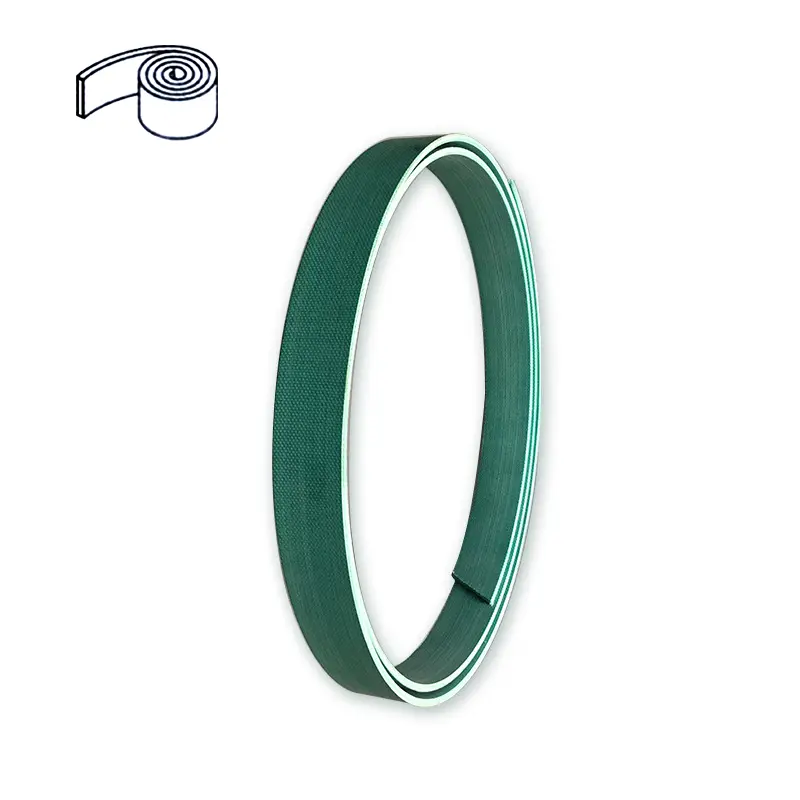

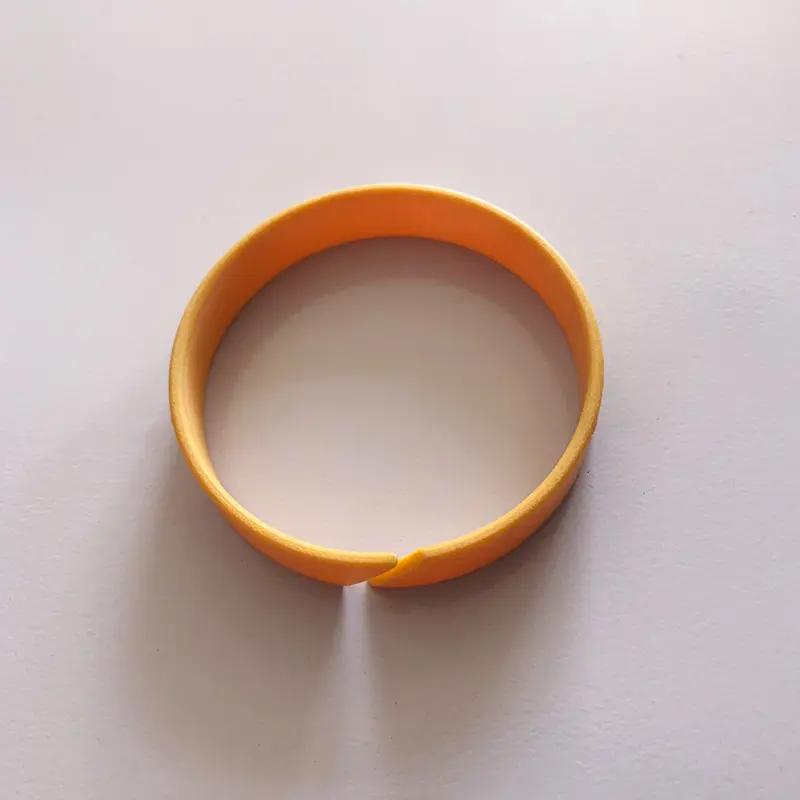

Cincin dhukungan phenolfor kain sing dikuatake (Sabuk)
Cincin dhukungan minangka komponen dhasar silinder sing penting kanggo silinder hidrolik. Supaya bisa adaptasi kanggo ngembangake segel gabungan gabungan lan struktur bahaya alus ing donya, perusahaan kita wis sukses nganakake cincin dhukungan fenorled kain sing dikembangake (sabuk). Taun-taun nggunakake nyata nuduhake yen produk iki wis tekan utawa ngluwihi tingkat kualitas produk asing sing padha lan wis dipuji dening pangguna. Tabel 1 nganti 4 yaiku tabel kinerja dering dhukungan (sabuk) sing diprodhuksi dening perusahaan kita.
Perbandingan sifat fisik saka dering dhukungan lan produk Busak + Shamba
| Sumber conto | Dhukungan kekandelan muni (mm) | Kekuwatan Compressive (MPA) | Rintangan minyak Ganti lenga hidraulik (70 ± 2 ℃ * 24h) | Kekuwatan Breaking (MPA) | Adhesion interlayer (Kn / m) |
| Fashion + Shamba | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| Produk Kita | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (karo grafit) | 390 | 0.63 | 36.4 | 2.08 |
| Tipe conto | Produk Kita | Orchot Tlg ① | DurationC900 ① | Turcite47 ② | MT64 / 5b | Nokwr (dina) | Polosymethylene poloisymethylene | Kucing (AS) | |
| Nilai sing diukur | Indikator sing dibutuhake | ||||||||
| Kekuwatan kompresif (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | ≥150 | ≥80 | ≥217 |
| Tipe conto | Produk Kita | Orchot Tlg ① | DurationC900 ① | Turcite47 ② | MT64 / 5b | Nokwr (dina) | Polosymethylene poloisymethylene | Kucing (AS) | |
| Nilai sing diukur | Indikator sing dibutuhake | ||||||||
| Kekuwatan kompresif (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | - | ≥80 | ≥217 |
| Muat saben unit kontak dawa W (n / mm) | Hertz kontak relay ΔH (N / mm2) | Koefisi gesekan | |||
| Negara gesekan garing | Negara Lubrication Drip Orung | ||||
| Produk Kita | ORCHOT TLG | Produk Kita | ORCHOT TLG | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |

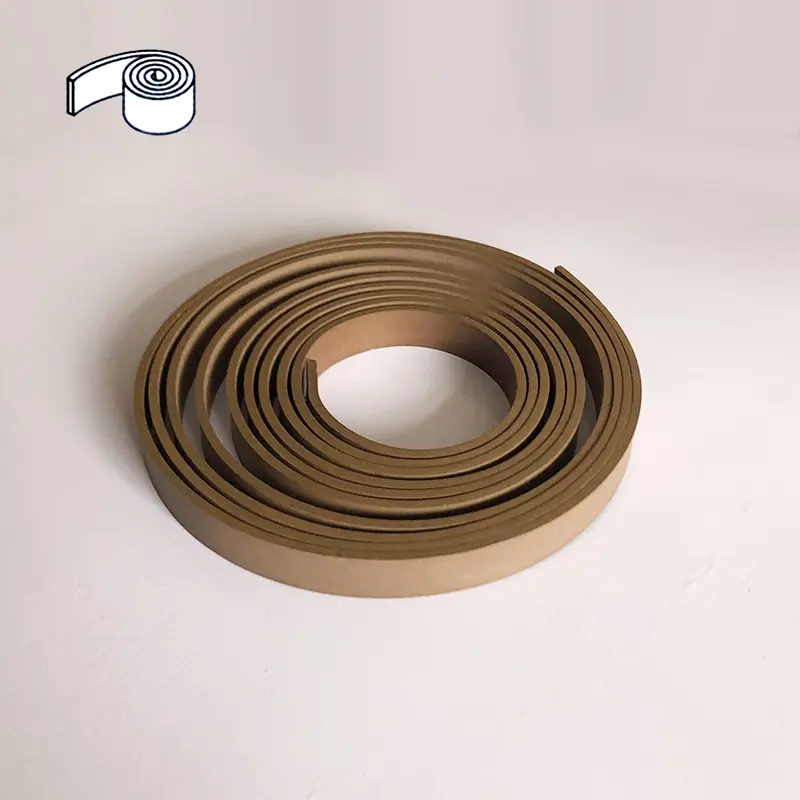

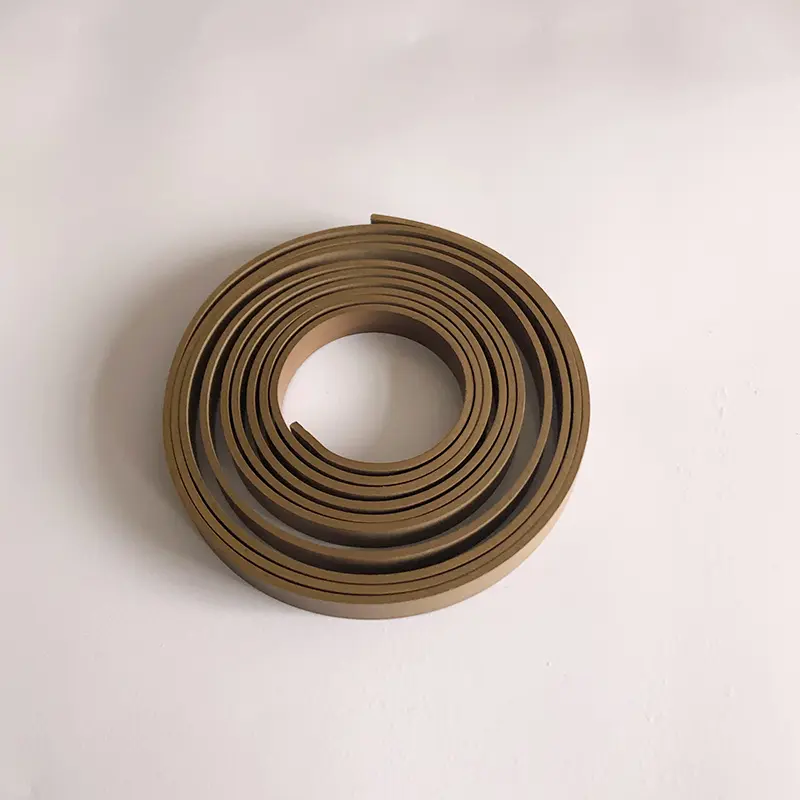

| Bahan | PTFE + tembaga |

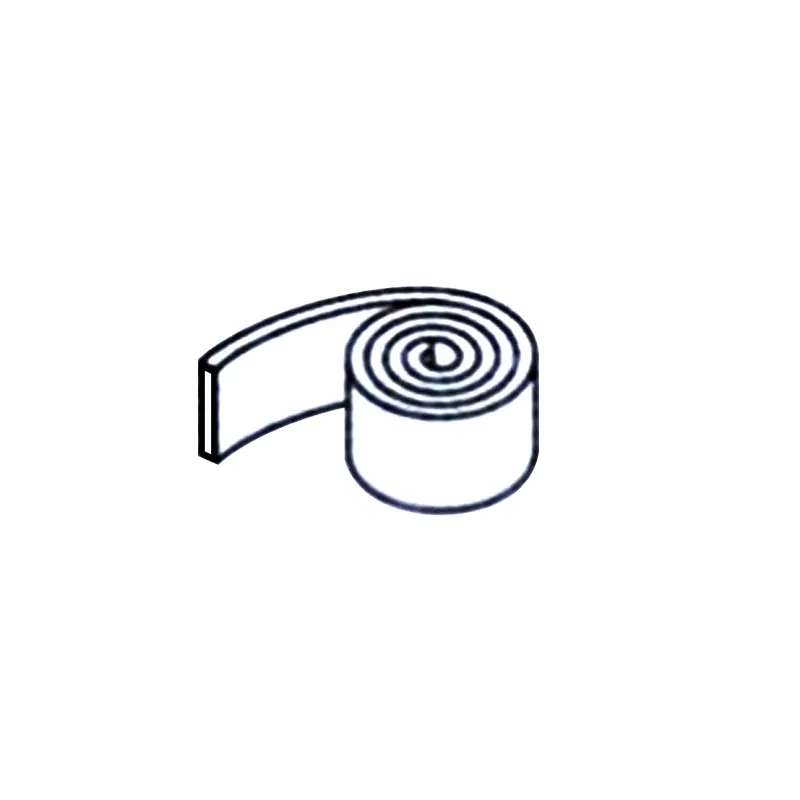

| Pasokan | Muter (biasane udakara 20 meter / gulung) utawa dipotong kanthi dawa |
| Keuntungan | 1. Gesek rendah, ora ana creeping lan titing; |
| 2. Bisa mlaku kanthi becik sanajan tanpa lubrication sing cukup; | |
| 3. Tahan kanggo macem-macem media, stabilitas kimia sing apik banget; | |
| 4. Bisa nampung obyek sing angel dipasang ing cincin tahan nyandhang kanggo nyuda obyek sing atos murub silinder lan segel, saengga ing kahanan sing abot, gunakake pirang-pirang dering tahan; | |
| 5. Uga duwe resistansi nyandhang kanthi kecepatan kanthi kecepatan kanthi kecepatan lan cahya cahya, mula iku cincin tahan sing paling akeh digunakake; | |
| 6. Ora ana watesan ukuran, bisa digunakake ing kahanan diameter gedhe. | |
| Suhu | -60 ~ + 200 ℃ |
| Kacepetan maksimal | 15m / s |
| Kekuwatan Extrusi maksimal | 15n / mm2 (20 °) |
| 7.5N / MM2 (80 °) | |
| 5n / mm2 (120 °) |

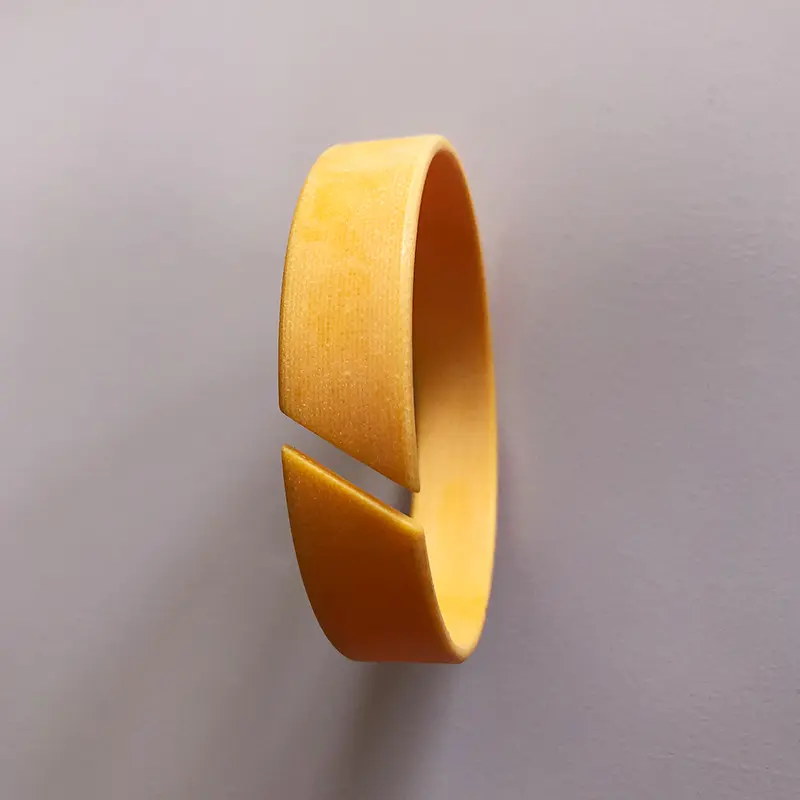

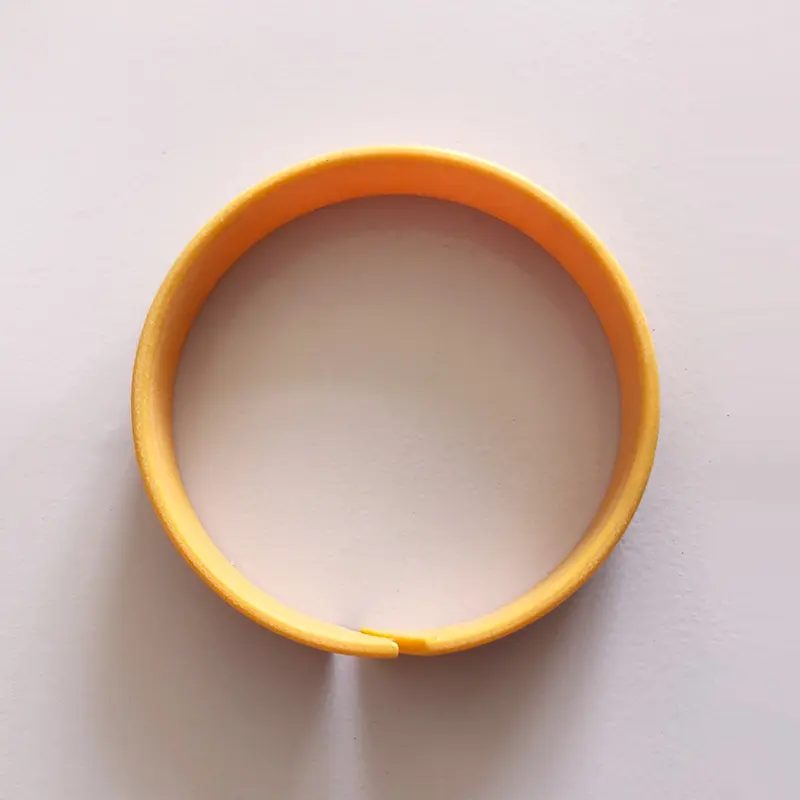

Pandhuan Pandhuan Non-Metallic RCS kanggo Rod Piston
Pandhuan Pandhuan Non-Metallic RCT kanggo Piston
Kanggo rod piston utawa piston sing mlaku ing silinder hidrolik, cincin sing nganggo duwe efek tuntunan sing tepat lan bisa nyerep pasukan radial. Ing wektu sing padha, cincin nyandhang bisa nyegah kontak logam geser bagean ing silinder hidrolik. Dibandhingake karo cincin sandhangan logam, dering tanpa metalik duwe akeh kaluwihan. Antarane,, pantai fenolik kain sing dikuatake lan ptfe tuntunan kasedhiya ing jinis pemotong ing situs lan jinis siap digunakake.
1. Rintangan nyandhang apik
2. Ngindhari kontak logam-to-logam
3. Bisa nyuda geter mekanik
4. Amarga efek pusat cincin tahan sandhangan, reresik radial sing gedhe diidini
5. Groove gampang lan gampang diinstal
6. Biaya pangopènan sithik adhedhasar keuntungan ing ndhuwur, umume digunakake
Bahan:
1. Poltetrafluoroethylene PTFE2 (Bahan Umum), PTFE4 (ditrapake kanggo media viskositas rendah kayata banyu), PTFE1 (syarat gesekan murah kayata pneumatika)
2. Poloxyymethylene utawa nilon pa lan bahan sing diowahi
3. Formaldehidhal Resin + Nguatake Fiber Prif
Bandhing tabel kapasitas beban sing beda saka macem-macem bahan (referensi)
| Bahan | Mitah kapasitas Max (n / mm2) |
| Wêdakakêna Tembak Tembang Ptfe | 15 (20 ℃); 7.5 (80 ℃) 5 (120 ℃) |
| Wêdakakêna fenol karo kain | 90 (60 ℃); 40 (80 ℃) |
| Polosoxyymethylene utawa nilon | 25 (60 ℃); 15 (80 ℃) |
| Polosoxyymethylene utawa nilon diisi | 40 (60 ℃); 30 (80 ℃) |
| Lancar | RTMAX (μm) | Ra (μm) |
| Lumahing geser | ≤2.5 | 0,05-0.3 |
| Groove Bottom | ≤10 | ≤2 |
| Sisih Groove | ≤15 | ≤3 |
Siri Spesialisasi Piston
| Diameter rod | Diameter ngisor | Jembaré alur | Ketebalan | Celah |
|
Diameter rod | Diameter ngisor | Jembaré alur | Ketebalan | Celah |
| D F8 / H9 | D h8 | L+0.2 | W | Z | D F8 / H9 | D h8 | L+0.2 | W | Z | |
| 8-20 | D + 3.1 | 2.5 | 1.55 | 1-2 | 200-999.9 | D + 5 | 25 | 2.5 | 8-33 | |
| 10-50 | D + 3.1 | 4 | 1.55 | 1-3 | 1000-4200 | D + 5 | 25 | 2.5 | 33-134 | |
| 15-140 | D + 5 | 5.6 | 2.5 | 2-5 | 280-999.9 | D + 8 | 25 | 4 | 10-33 | |
| 20-220 | D + 5 | 9.7 | 2.5 | 2-9 | 1000-200000000 | D + 8 | 25 | 4 | 33-70 | |
| 80-400 | D + 5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
