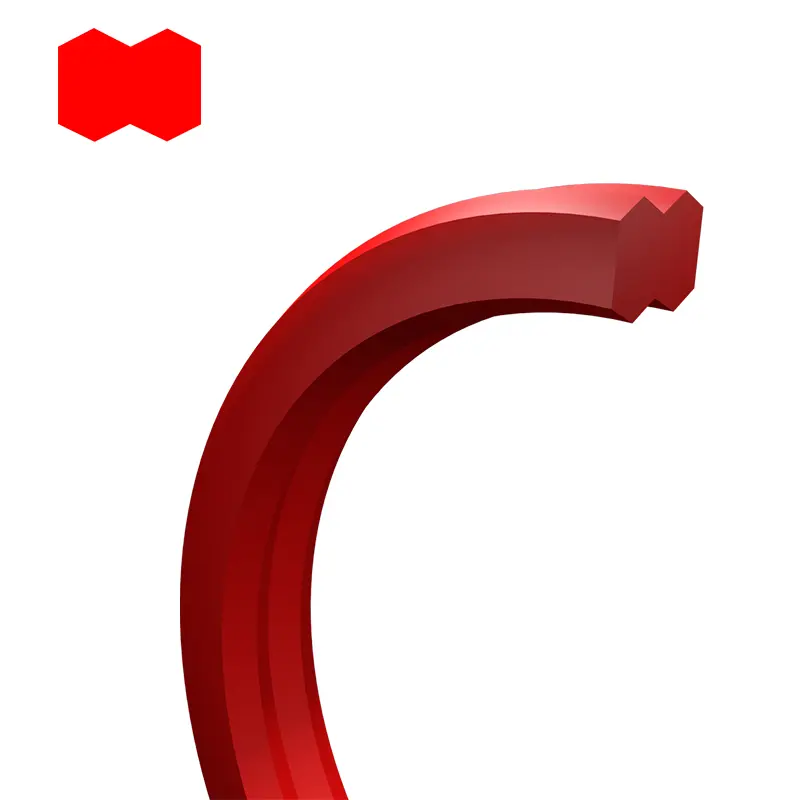

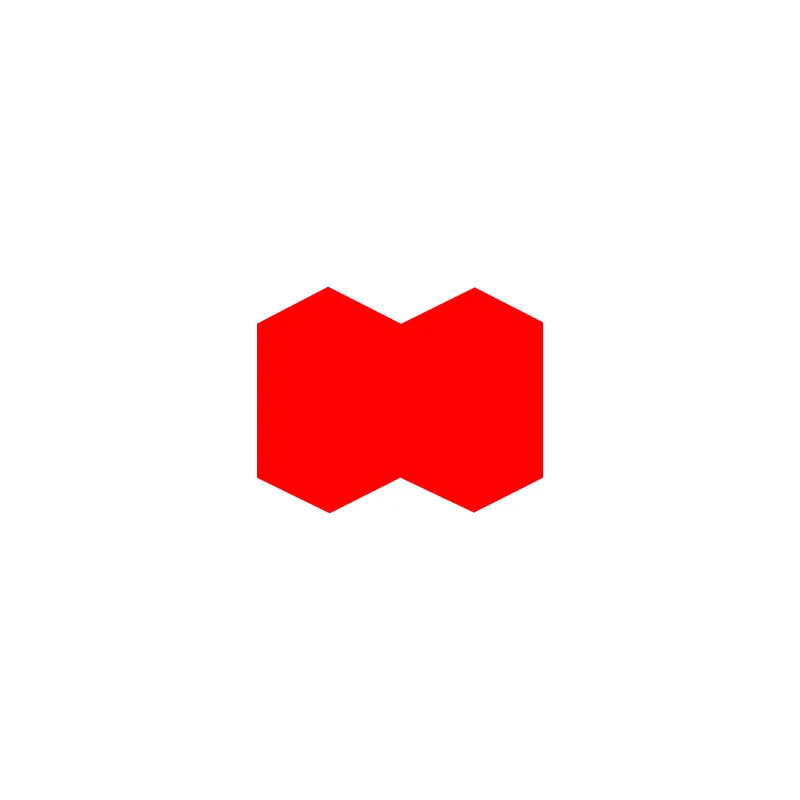

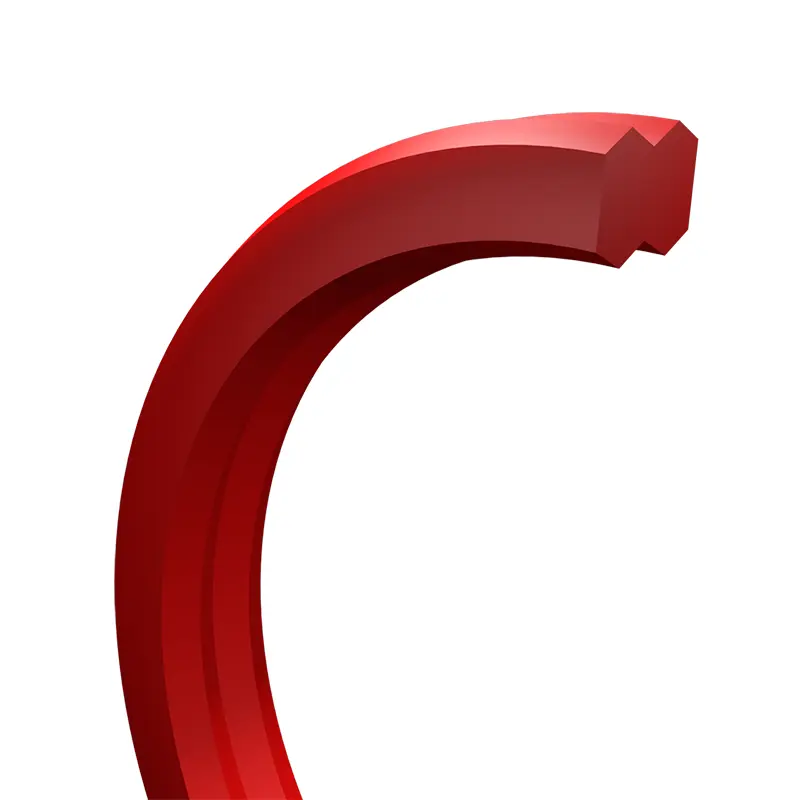

Dumbbell berbentuk rong arah

Ing desain silinder hidraulik saiki, O-ring utawa o-ring + ringing cincin biasane digunakake minangka segel statis. Nanging, solusi sealing iki duwe risiko tartamtu sajrone rapat amarga o-ring bisa bengkong lan posisi dering sing bisa dietasi ora optimal. Solusi iki uga nuduhake kekurangan ing kasus pulsation tekanan lan intrusi rereget saka rereget. Ing kasus iki, ring segel berbentuk dumbbell bisa digunakake minangka pengganti sing cocog minangka segel hidrolik statis saka asli.

Fitur lan Aplikasi Produk:

Data teknis

Tekanan: nganti 50Mpa.

Suhu: -35 ℃ ... + 110 ℃.

Bahan: poliuretana.

Syarat Instalasi

(1) Pamasangan Chamfer C dipilih miturut nilai Groove W (MM)

Nalika w <3; C≥3.

Nalika W> 3; C≥5.

(2) lumahing lumahing

(3) Cincin seealing berbentuk dumbbell ora bocor ing kahanan tes ing ngisor iki lan tahan banget kanggo extrusi.

(4) Gap sing optimal:

Silinder Bore - H8

Tuntunan Lengan - G6

Wiwit segel tahan banget kanggo extrusion, gap radial segeli sapanes.

Ing panggunaan suhu sing kurang, nyimpang saka pandhuan pandhuan kanggo silinder bore lan rod piston kudu nyingkiri.

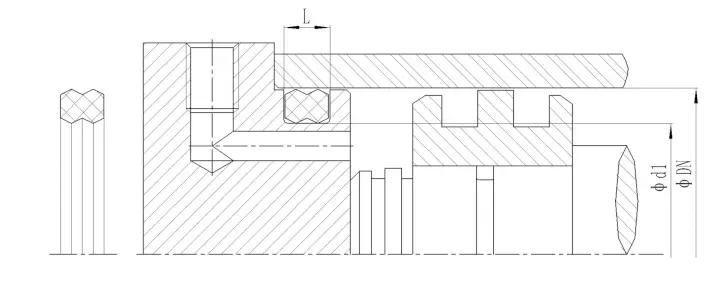

Rekomendasi instalasi

Kauntungan

Dibandhingake karo O-Rings utawa O-Ring + Ngainake Kombinasi Ring, Gelang Dumbbell duwe kaluwihan ing ngisor iki:

(1) tahan banget kanggo twisting

(2) gampang diinstal

(3) Urip layanan sing dawa

(4) tahan tekanan tinggi

Aplikasi

Segel Dumbbell umume digunakake ing silinder hidrolik, kayata:

(1) Forklift

(2) Hidrolik Mesin Konstruksi

(3) Hidrolik industri

(4) Piranti Mesin

(5) Mesin cetakan injeksi

(6) Tekan hidrolik

(7) katup karram
