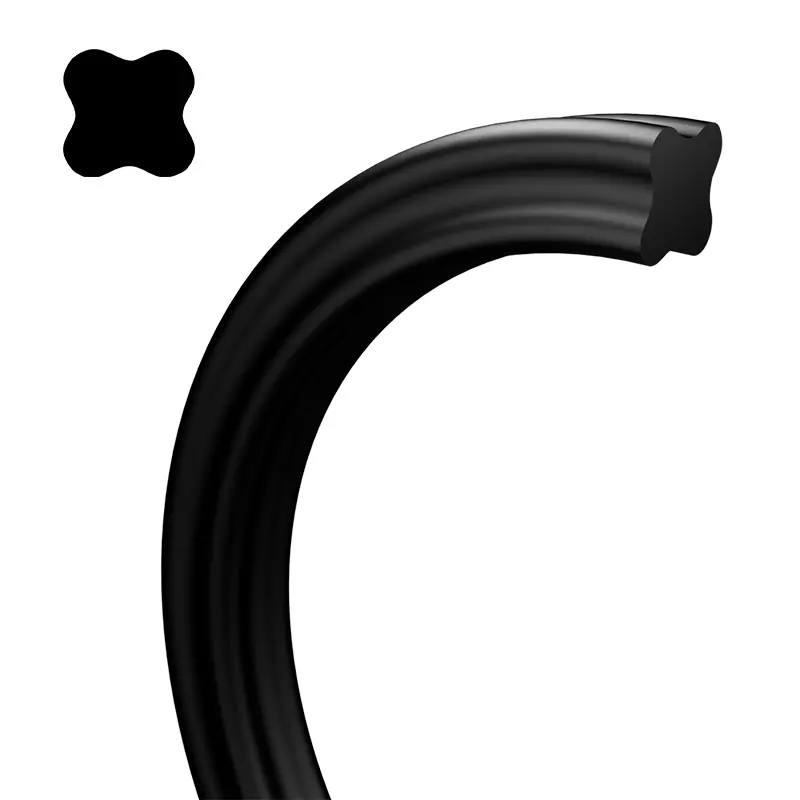

Dering sealing berbentuk bintang yaiku segel papat lambe kanthi bentuk kaya x, saengga uga diarani x-cincin. Minangka dandan lan tambahan kanthi dhasar O-ring. Ukuran salib-secokten padha karo O-ring saka American As568A standar, lan bisa uga intine ngganti panggunaan o-ring.

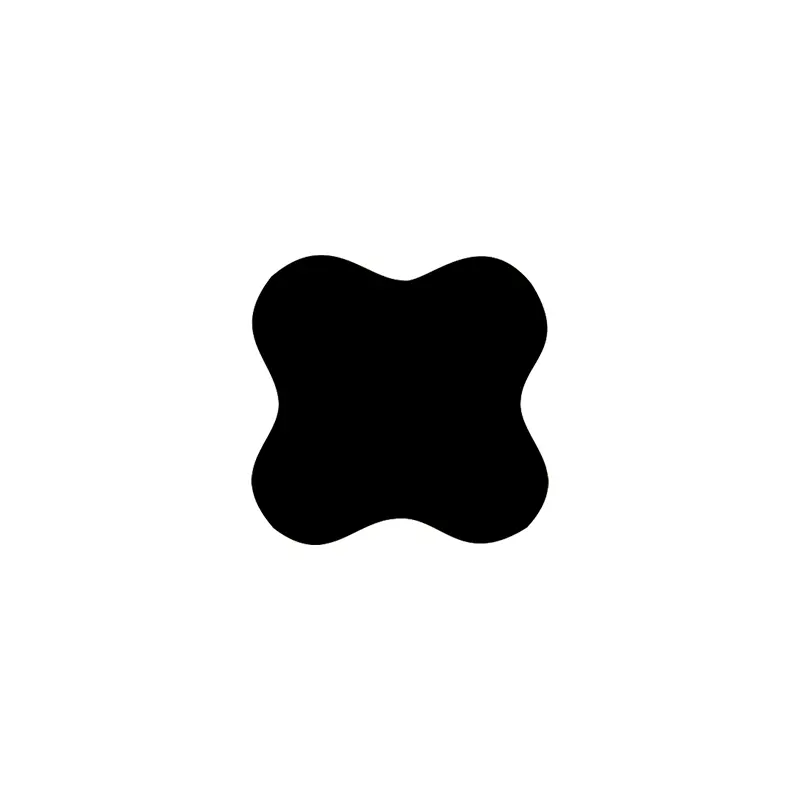

Dibandhingake karo O-ring, cincin sealing berbentuk bintang mbentuk rongga pelumas ing antarane lambe segara, sing duwe resistensi gesekan sing luwih cilik lan resistensi wiwitan cilik. Amarga pinggiran lampu kilat ing bagean conve bagean salib, efek panyegel luwih apik. Bagean salib non-bunder kanthi efektif ngindhari fenomena gulung nalika obah tetesan.
Rentang aplikasi saka cincin sealing berbentuk bintang dhuwur banget. Pilih materi sing cocog miturut suhu, tekanan lan medium. Kanggo nggawe cincin sealing berbentuk bintang adaptasi karo aplikasi sing diwenehake, dawane bebarengan ing antarane kabeh parameter sing kerja kudu dianggep. Nalika nentokake sawetara aplikasi, suhu puncak, suhu sing terus-terusan lan siklus operasi kudu dianggep. Ing acara puteran, kenaikan suhu sing disebabake dening panas panas uga kudu dianggep.
Cincin sealing X-berbentuk X iki minangka unsur subegahan mandhiri. Pasukan panyegel ing negara awal gumantung saka jumlah komprèsi lan kekerasan materi. Minangka tekanan sistem mundhak, cacat kompresi saka sealing ring bakal nambah, lan total tenaga pengesap bakal nambah, nggawe segel sing bisa dipercaya.
Fitur lan Aplikasi Produk:
Pilihan Ring Searing Berbentuk Star
Statis utawa gerbang linear timbal balik
(1) Sealing Hole: diameter batin cincin sealing berbentuk bintang kudu kompatibel karo alur, utawa kurang saka 2% diameter ngisor alur. Amarga kekuwatan pre-kompresi sing digawe dening pre-kompresi kanthi efektif kanthi efektif cincin segel saka twisting lan muter.
(2) Segara Shaft: Diameter batin saka cincin sealing berbentuk bintang kasebut kudu padha karo utawa luwih gedhe tinimbang diameter operator batang, sing bisa dikontrol sajrone 1%. Cincin segel bakal luwih gampang diinstal lan duwe urip layanan sing luwih dawa.
Nyolong Rotary
Diameter batin saka cincin berbentuk lintang udakara 2 ~ 5% luwih gedhe tinimbang diameter poros. Amarga cincin segel bakal ngasilake gesekan lan panas nalika digunakake ing rotasi, lan elastomer bakal nyusut sawise dadi panas (efek pemanasan joule). Kanggo njamin pelincir lan operasi sing bisa dipercaya saka cincin segel, cincin berbentuk lintang kanthi diameter batin sing luwih gedhe tinimbang diameter garan kudu dipilih. Umumé, cincin segel kanthi sebagean sing luwih cilik bisa nyukupi kebutuhan statis, lan kosoki cincin statis, lan cincin segel kanthi bagean cross-bagean sing luwih gedhe kudu digunakake kanggo nyukupi syarat Dinamik Sealing. Ing kasus tekanan tinggi utawa longkangan ekstrusi gedhe, bahan karet kanthi hardness sing luwih angel kudu dipilih. Cara paling apik yaiku nambah cincin backing PTFE kanggo nyegah karusakan saka ekstrem tekanan tinggi.
Bahan
Bahan kasebut umume Shaw A70 Nitrile Karet NBR. Bahan liyane bisa ngrujuk kanggo bahan sing digunakake kanggo dering.
| Parameter Pagelaran 2-1 | ||||
| Parameter teknis | Segel dinamis | Statis segel | ||
| Gerakan timbal balik | Gerakan rotasional | |||
| Meksa kerja (MPA) | Kanthi ring ring | 30 | 15 | 40 |
| Tanpa ring | 5 | - | 5 | |
| Kacepetan (m / s) | 0.5 | 2.0 | - | |
| Suhu (℃) | Keuntungan Umum: -30 ℃ ~ + 110 ℃ | |||
| Bahan khusus: -60 ℃ ℃ ℃ ~ + 200 ℃ | ||||
| Occation Rotasi: -30 ℃ ~ + 80 ℃ | ||||

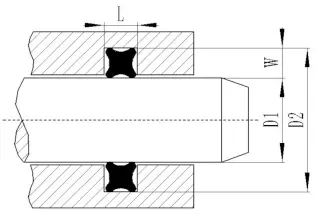

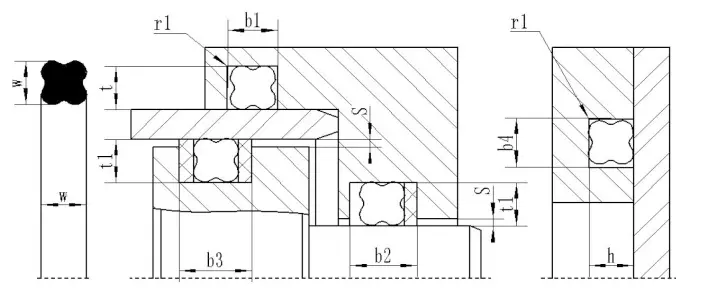

Desain Gelombang Groove Star Ring
| Ring-X-Ring-X-X-X-Ring (Standard American As568a) | |||||||||
| Piston Rod Seal (Kanggo Shaft) | Segel piston (bolongan) | ||||||||
 |
 |
||||||||
| Model Produk | Spesifikasi lan dimensi | Rod Seal | Segel piston | Jembaré slot |
|
||||
| Diameteripun batin dn | Diameteripun sebagean cs | D1 | D2 | D3 | D4 | L | W | ||
| As001 As002 As003 |
0.74 1.07 1.42 |
1.02 1.27 1.52 |
|
|
|
|
|
|
|
| As004 As005 As006 |
1.78 2.57 2.9 |
1.78 1.78 1.78 |
3 | 6.1 | 6 | 2.9 | 2 | 1.55 | |
| As007 As008 As009 |
3.68 4.47 5.28 |
1.78 1.78 1.78 |
3.5 4.5 5 |
6.6 7.6 8.1 |
7 8 9 |
3.9 4.9 5.9 |
2 2 2 |
1.55 1.55 1.55 |
|
| As010 AS011 As012 |
6.07 7.65 9.25 |
1.78 1.78 1.78 |
6 8 9 |
9.1 11.1 12.1 |
10 11 13 |
6.9 7.9 9.9 |
2 2 2 |
1.55 1.55 1.55 |
|
| AS013 AS014 As015 |
10.82 12.42 14 |
1.78 1.78 1.78 |
11 13 14 |
14.1 16.1 17.1 |
15 17 18 |
11.9 13.9 14.9 |
2 2 2 |
1.55 1.55 1.55 |
|
| As016 AS017 As018 |
15.6 17.17 18.77 |
1.78 1.78 1.78 |
16 17 19 |
19.1 20.1 22.1 |
20 21 23 |
16.9 17.9 19.9 |
2 2 2 |
1.55 1.55 1.55 |
|
| As019 As020 As021 |
20.35 21.95 23.52 |
1.78 1.78 1.78 |
21 22 24 |
24.1 25.1 27.1 |
25 26 28 |
21.9 22.9 24.9 |
2 2 2 |
1.55 1.55 1.55 |
|
| As022 AS023 As024 |
25.12 26.7 28.3 |
1.78 1.78 1.78 |
26 27 29 |
29.1 30.1 32.1 |
30 31 33 |
26.9 27.9 29.9 |
2 2 2 |
1.55 1.55 1.55 |
|
