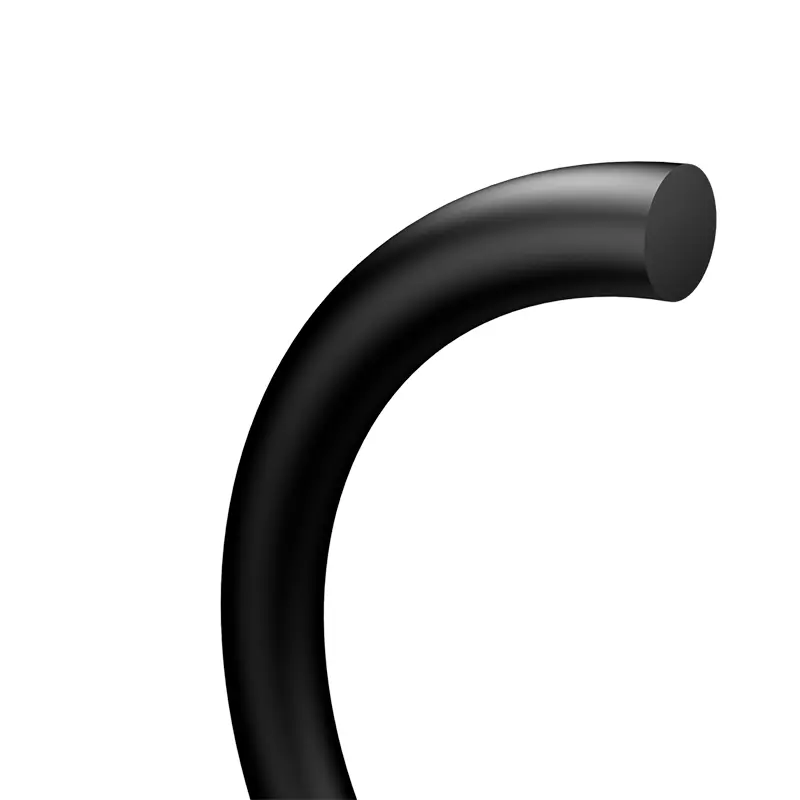

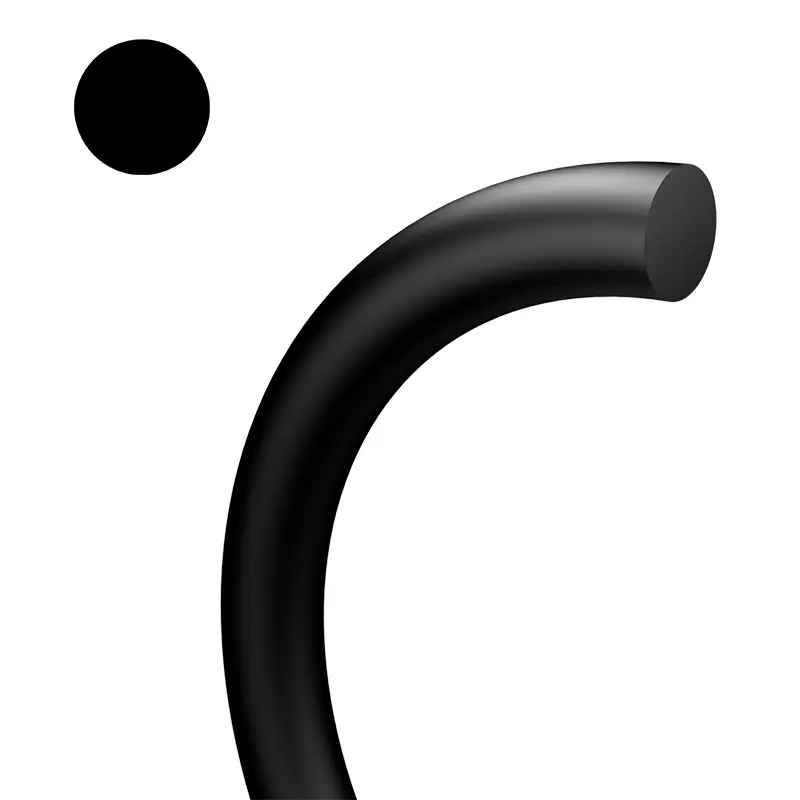

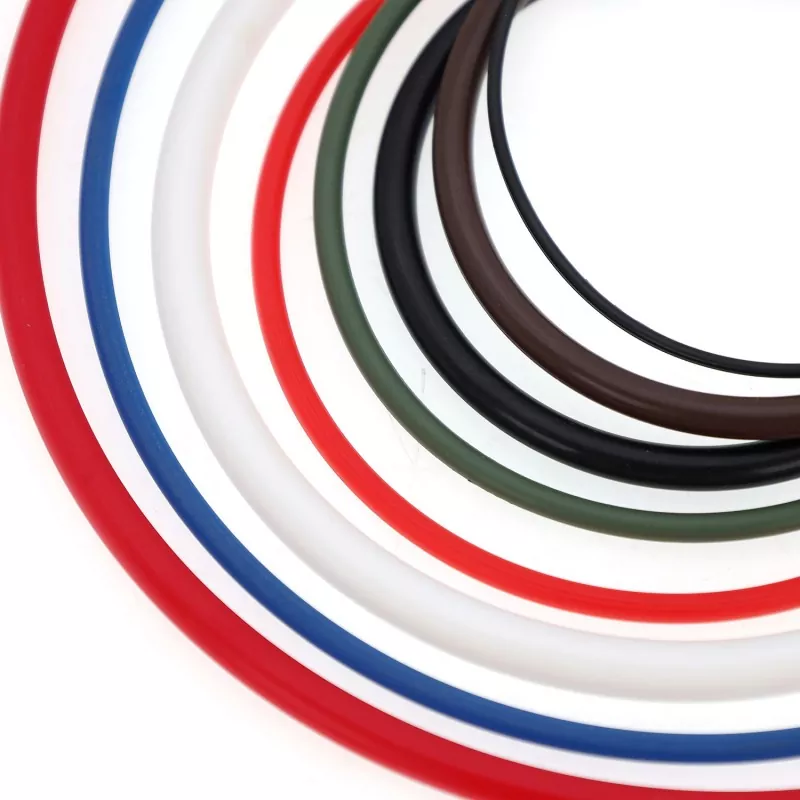

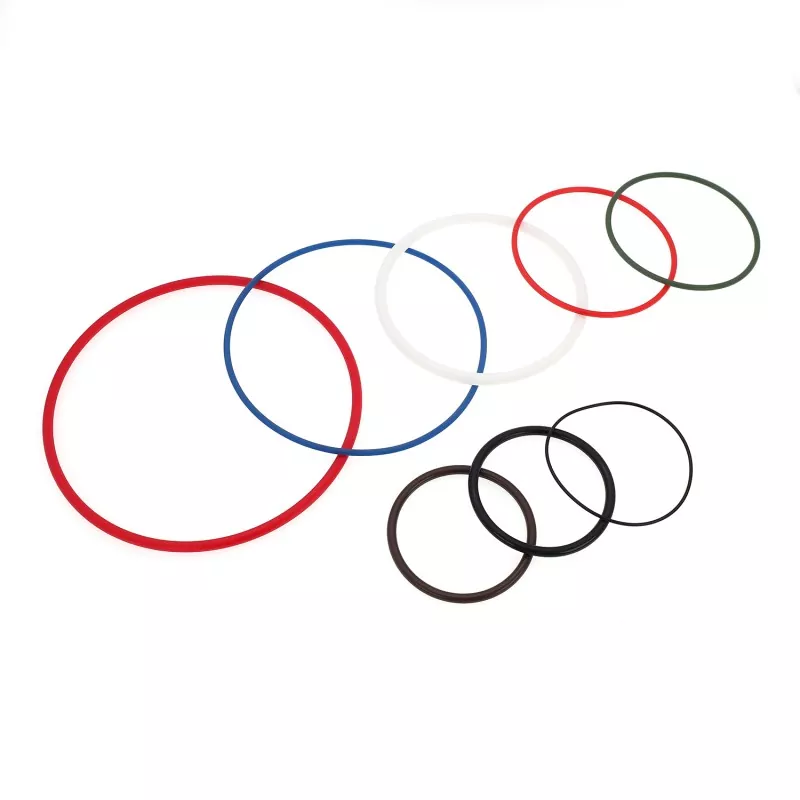

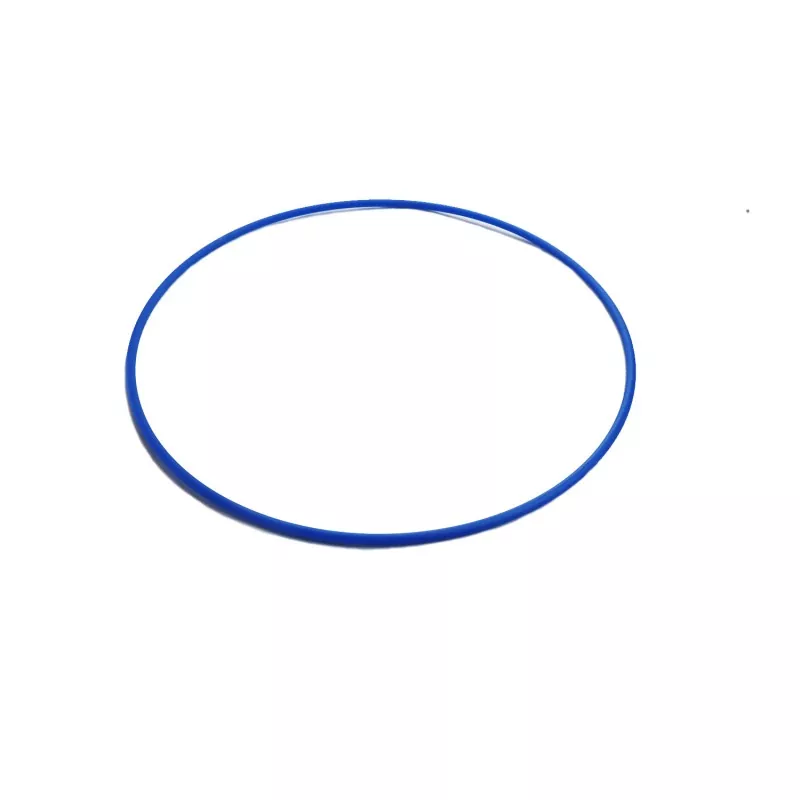

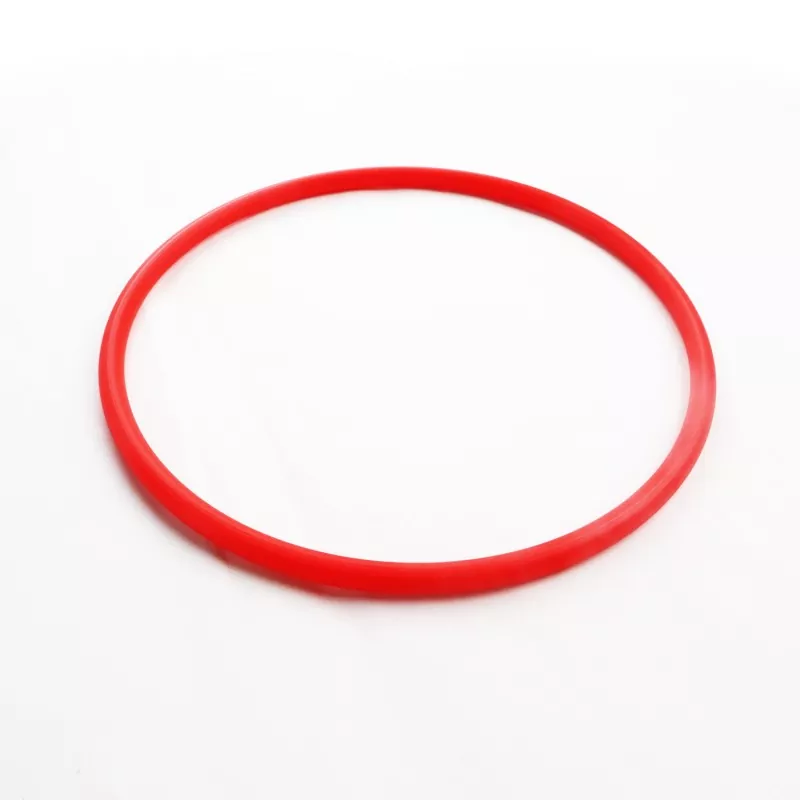

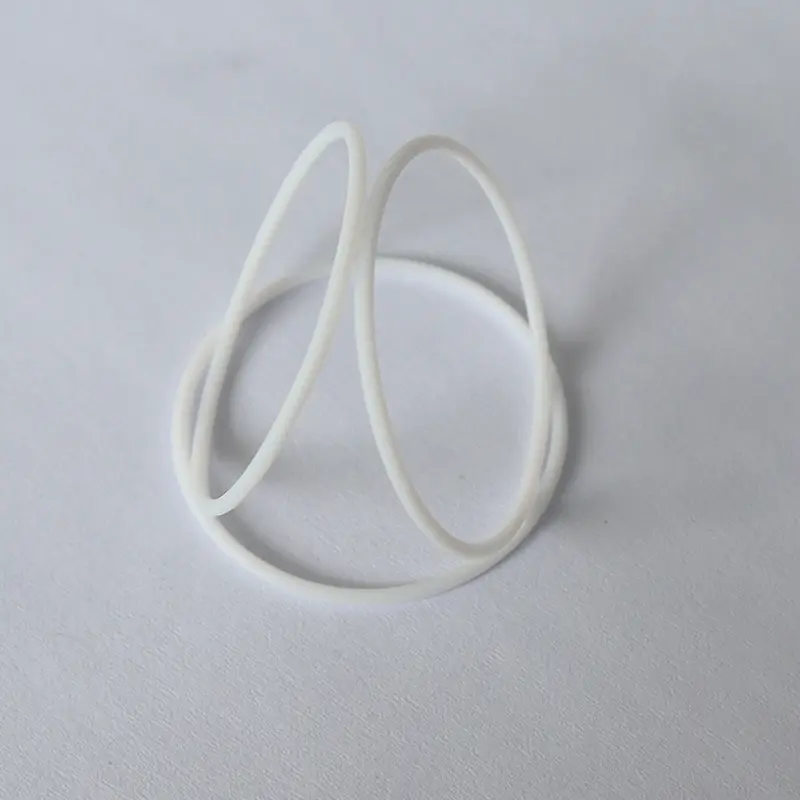

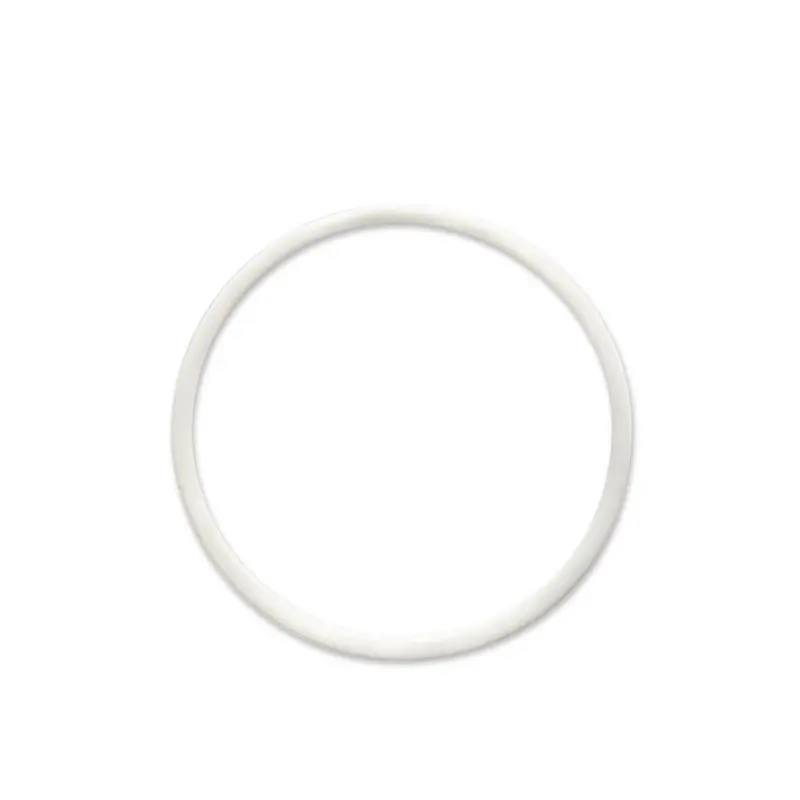

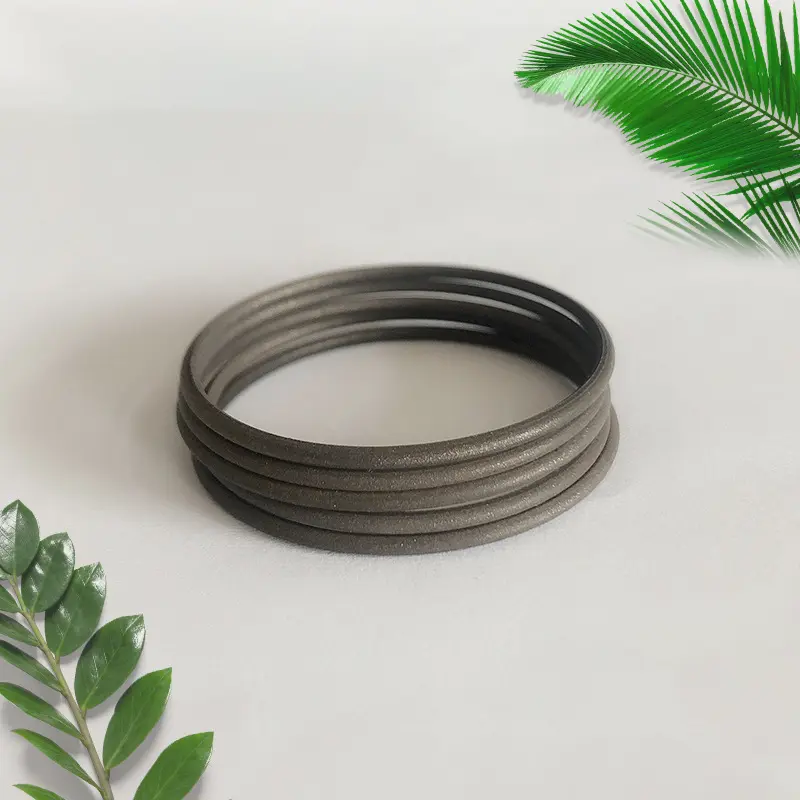

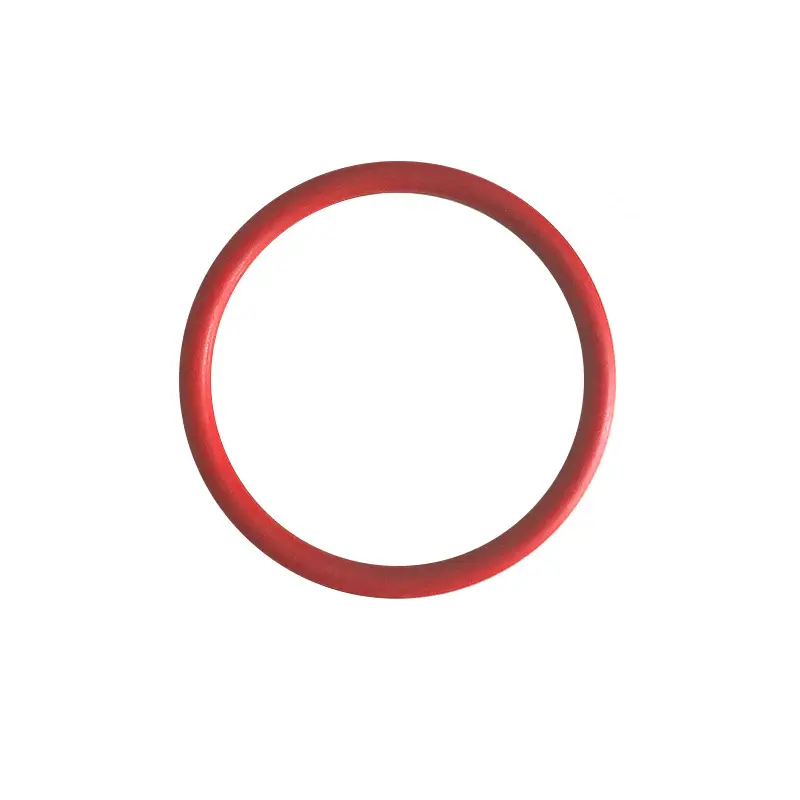

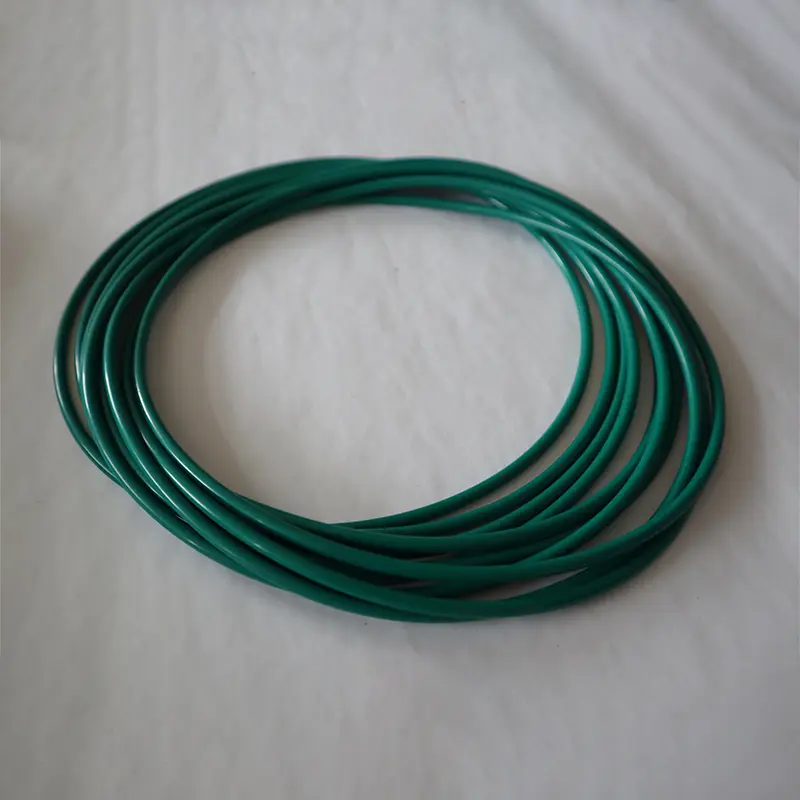

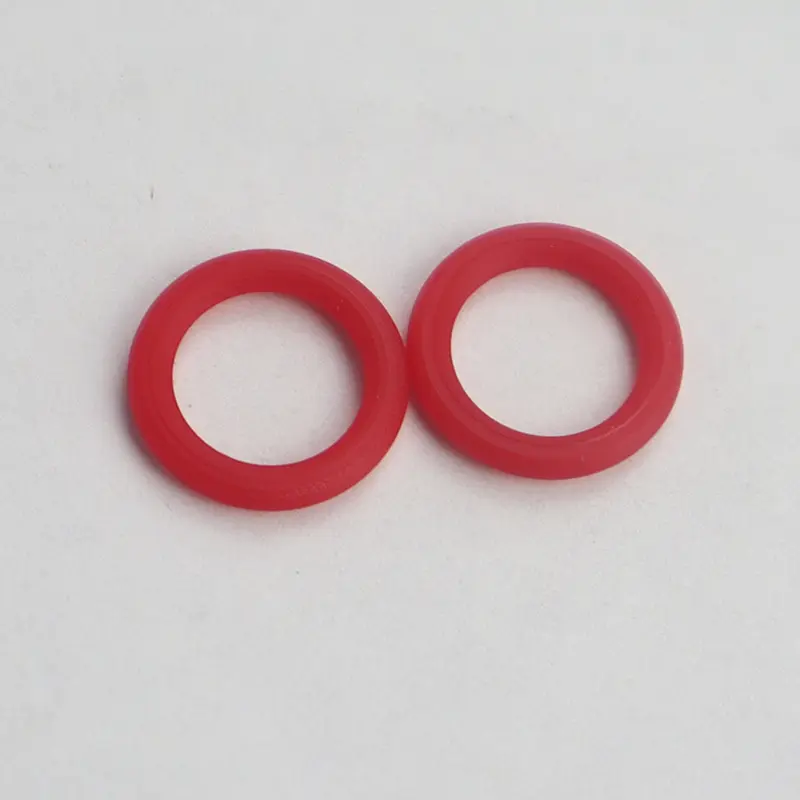

O-ring minangka segel sing paling populer sing digunakake ing hidrolik, komponen pneumatik lan piranti sistem, lan akeh digunakake ing macem-macem acara sealing.
O-rings bisa digunakake minangka unsur sealing uga pasukan-nglamar unsur kanggo hydraulic sliding segel lan bledug rings. Ing suhu, tekanan, lan media cair lan gas sing beda-beda, produk kasebut bisa tumindak minangka segel ing kahanan statis utawa obah. Bisa kasebut ing lapangan industri, apa iku segel siji kanggo ndandani lan pangopènan, utawa ing aplikasi kayata aerospace, industri otomotif, lan industri umum, O-rings meh nang endi wae.
Fitur lan aplikasi produk:
O-ring duwe akeh kaluwihan:
(1) Cocog kanggo macem-macem formulir sealing, kalebu sealing statis lan sealing dinamis.
(2) Cocog kanggo macem-macem mode gerakan, kayata gerakan rotasi, gerakan reciprocating aksial utawa gerakan gabungan.
(3) Cocog kanggo macem-macem media sealing beda, kalebu lenga, banyu, gas, media kimia utawa media campuran liyane;
(4) Struktur salib-bagean iku arang banget prasaja, lan wis efek poto-sealing, kinerja sealing dipercaya, struktur kompak, lan Déwan gampang lan disassembly;
(5) Ana akeh jinis bahan;
(6) Biaya murah;
(7) Resistance gesekan dinamis relatif cilik.
Dhaptar standar O-ring ditampilake ing tabel ing ngisor iki:
| Tabel 1-1 Dhaptar standar O-ring | |||||||

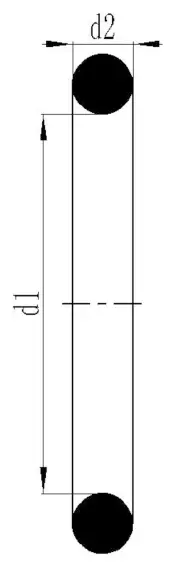

| Standar | O-ring diameteripun cross-sectional d2 |
 |
|||||
| American Standard AS 568 Standar Inggris BS 1516 |
1.7 8 |
2.62 | 3.53 | 5.33 | 6.99 | - | |
| Standar Jepang JIS B 2401 | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.4 | |
| Standar Internasional IS0 3601/1 Standar Jerman DIN 3771/1 Chinese Standard GB 3452.1 | 1.8 | 2.65 | 3.55 | 5.30 | 7.00 | - | |
| Standar Cina GB1235 | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.6 | |
| Ukuran metrik sing disenengi | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | |
| 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 7.0 | ||
| 8.0 | 10.0 | 12.0 | - | - | - | ||
| American Standard AS 568 (Seri 900) |
1.0 2 |
1.42 | 1.63 | 1.83 | 1.98 | 2.08 | |
|
2.2 1 |
2.46 | 2.95 | 3.00 | - | - | ||
Mekanisme sealing
O-ring minangka unsur sealing rong arah otomatis. Sajrone instalasi, pra-kompresi radial lan aksial nemtokake kemampuan sealing awal saka O-ring dhewe, sing mundhak kanthi tekanan sistem.

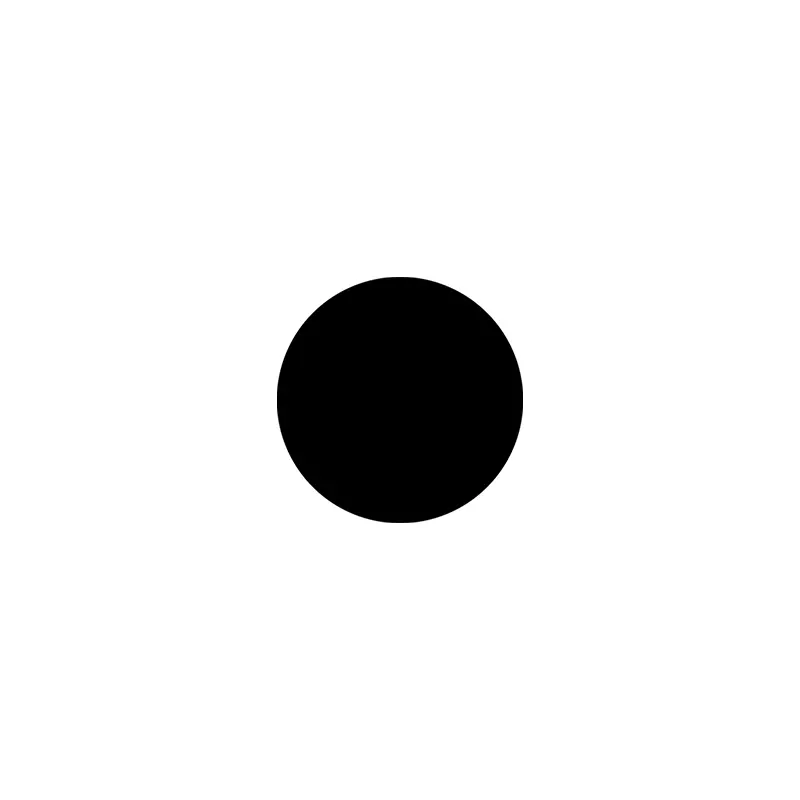

(1) Status ora dikompres
(2) Negara kompres tanpa tekanan
(3) Tekanan
Paramèter kinerja
Tabel 1-2 paramèter kinerja O-ring
| Standar | Segel statis | Segel dinamis |
| Tekanan Kerja | Tanpa nahan dering, maksimal bisa tekan 20MPa; Kanthi ring retaining, maksimum bisa tekan 40MPa: Kanthi dering penahan khusus, maksimal bisa tekan 200MPa | Tanpa nahan dering, tekanan maksimal bisa tekan 5MPa; kanthi ring retaining, tekanan sing luwih dhuwur |
| Kacepetan | Reciprocating 0.5m/s maks, muter 2m/s max | |
| Suhu | Acara umum: -30~+110, acara khusus: -60~+250, acara puteran: -30~+80 | |
| Sedheng | Deleng (Tabel Sifat Bahan) | |
Pilihan O-ring
1. Media kerja lan kahanan kerja
Nalika milih bahan O-ring, kompatibilitas karo medium kerja kudu dianggep dhisik, lan kondisi kerja kayata tekanan, suhu, wektu kerja sing terus-terusan, lan siklus operasi bagean sealing uga kudu dianggep. Yen digunakake ing kahanan puteran, kenaikan suhu sing disebabake panas gesekan kudu dianggep. Bahan sealing sing beda-beda duwe sifat fisik lan kimia sing beda, waca "Tabel Sifat Bahan" kanggo rincian.
2. jinis Seal lan ukuran alur instalasi
(1) Miturut wangun sealing, bisa dipérang dadi: segel statis (segel tanpa gerakan relatif antarane lumahing jejer) lan segel dinamis (segel karo gerakan reciprocating antarane bagean nutup);
(2) Miturut tujuan sealing, bisa dipérang dadi: segel bolongan, segel poros lan segel rotary;
(3) Miturut wangun instalasi, bisa dipérang dadi: instalasi sumbu (bagian salib sawijining deformed aksial sawise instalasi) lan instalasi radial (salib bagean wis radially deformed sawise instalasi).

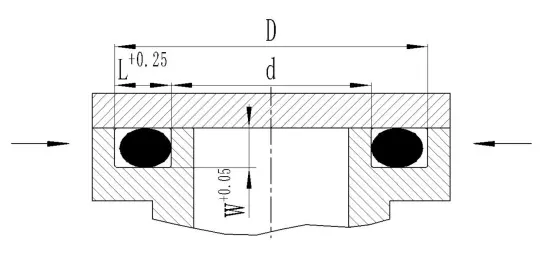

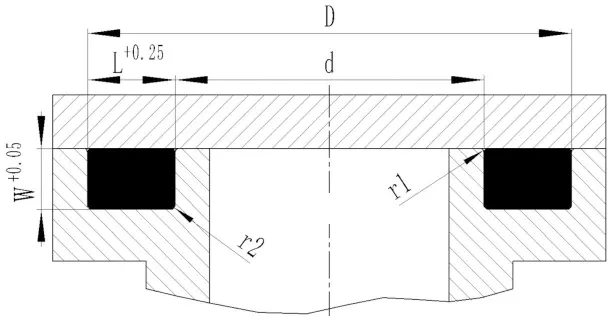

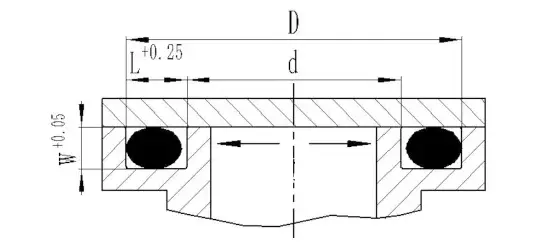

①Axial segel statis
Tabel 1-3 Axial statis ukuran alur instalasi segel
| diameteripun kabel O-ring d2 | ambane alur W+0.05 | Jembaré alur L+0.25 | diameteripun kabel O-ring d2 | ambane alur W+0.05 | Jembaré alur L+0.25 | diameteripun kabel O-ring d2 | ambane alur W+0.05 | Jembaré alur L+0.25 |
| 1 | 0.7 | 1.4 | 2.7 | 2.1 | 3.8 | 5.7 | 4.6 | 7.6 |
| 1.2 | 0.9 | 1.6 | 2.8 | 2.1 | 4 | 6 | 4.8 | 8.1 |
| 1.25 | 0.9 | 1.7 | 3 | 2.3 | 4.1 | 6.5 | 5.3 | 8.6 |
| 1.3 | 1 | 1.7 | 3.1 | 2.4 | 4.2 | 6.99 | 5.7 | 9.7 |
| 1.5 | 1.1 | 2.1 | 3.5 | 2.7 | 4.8 | 7 | 5.7 | 9.7 |
| 1.6 | 1.2 | 2.2 | 3.53 | 2.7 | 4.9 | 7.5 | 6.2 | 10.1 |
| 1.78 | 1.3 | 2.5 | 3.55 | 2.7 | 5 | 8 | 6.6 | 10.7 |
| 1.8 | 1.3 | 2.6 | 3.6 | 2.8 | 5.1 | 8.4 | 7.1 | 11.1 |
| 1.9 | 1.4 | 2.7 | 3.7 | 2.9 | 5.2 | 8.5 | 7.2 | 11.3 |
| 2 | 1.5 | 2.8 | 4 | 3.1 | 5.5 | 9 | 7.6 | 12 |
| 2.2 | 1.6 | 3.1 | 4.3 | 3.3 | 5.9 | 9.5 | 8.1 | 12.5 |
| 2.4 | 1.8 | 3.3 | 4.5 | 3.5 | 6.1 | 10 | 8.5 | 13.6 |
| 2.5 | 1.9 | 3.5 | 5 | 4 | 6.7 | 10.5 | 8.9 | 14 |
| 2.6 | 2 | 3.6 | 5.3 | 4.2 | 7.2 | 11 | 9.4 | 14.7 |
| 2.62 | 2 | 3.7 | 5.33 | 4.2 | 7.3 | 12 | 10.4 | 15.7 |
| 2.65 | 2 | 3.8 | 5.5 | 4.5 | 7.4 | 15 | 13.2 | 19.4 |

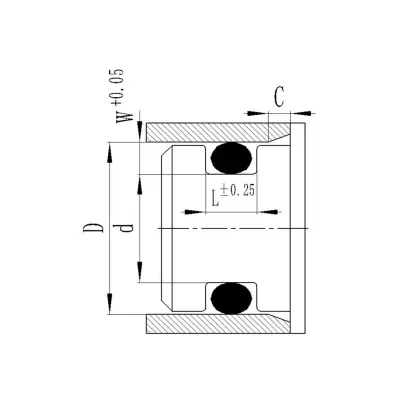

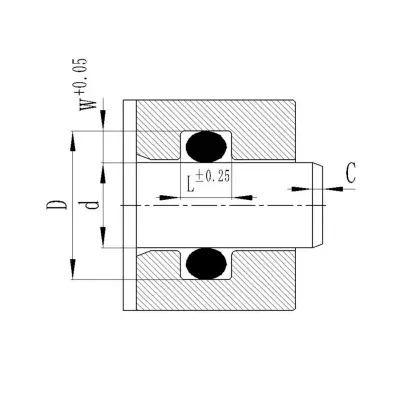

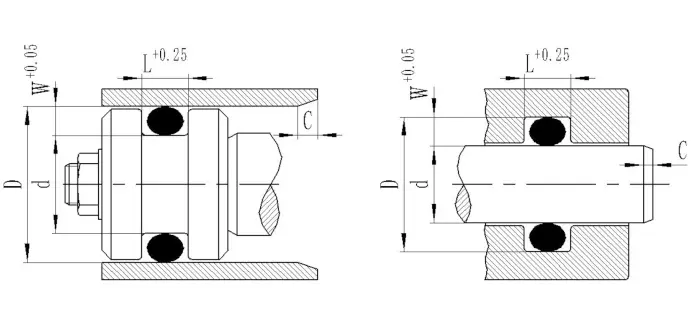

②Seal statis radial
segel bolongan Radial: Alur instalasi ing batang, lan diameteripun utama saka O-ring padha utawa rada cilik saka diameteripun ngisor alur d.
segel batang Radial: Alur instalasi ing bolongan, lan diameteripun utama O-ring lan diameteripun poros nutup d minangka cedhak sabisa.
| Tabel 1-4 Ukuran alur instalasi segel statis radial | |||||||||||
| diameteripun kabel O-ring d2 | ambane alur W+0.05 | Jembaré alur L±0.25 | C | diameteripun kabel O-ring d2 | ambane alur W+0.05 | Jembaré alur L±0.25 | C | diameteripun kabel O-ring d2 | ambane alur W+0.05 | Jembaré alur L±0.25 | C |
| 1 | 0.75 | 1.3 | 1.2 | 2.7 | 2.1 | 3.6 | 2 | 5.7 | 4.6 | 7.6 | 3.5 |
| 1.2 | 0.9 | 1.6 | 1.2 | 2.8 | 2.2 | 3.7 | 2 | 6 | 4.9 | 7.9 | 3.5 |
| 1.25 | 0.9 | 1.7 | 1.2 | 3 | 2.3 | 3.9 | 2.5 | 6.5 | 5.4 | 8.4 | 4 |
| 1.3 | 1 | 1.7 | 1.2 | 3.1 | 2.4 | 4 | 2.5 | 6.99 | 5.8 | 9.2 | 4 |
| 1.5 | 1.1 | 2 | 1.5 | 3.5 | 2.7 | 4.6 | 2.5 | 7 | 5.8 | 9.3 | 4 |
| 1.6 | 1.2 | 2.1 | 1.5 | 3.53 | 2.7 | 4.7 | 2.5 | 7.5 | 6.3 | 9.8 | 4 |
| 1.78 | 1.3 | 2.4 | 1.5 | 3.55 | 2.8 | 4.7 | 2.5 | 8 | 6.7 | 10.5 | 4 |
| 1.8 | 1.3 | 2.4 | 1.5 | 3.6 | 2.8 | 4.8 | 2.5 | 8.4 | 7.1 | 10.9 | 4.5 |
| 1.9 | 1.4 | 2.5 | 1.5 | 3.7 | 2.9 | 4.9 | 2.5 | 8.5 | 7.2 | 11 | 4.5 |
| 2 | 1.5 | 2.6 | 2 | 4 | 3.2 | 5.2 | 3 | 9 | 7.7 | 11.7 | 4.5 |
| 2.2 | 1.7 | 3 | 2 | 4.3 | 3.4 | 5.6 | 3 | 9.5 | 8.2 | 12.3 | 4.5 |
| 2.4 | 1.8 | 3.2 | 2 | 4.5 | 3.6 | 5.8 | 3 | 10 | 8.6 | 13 | 5 |
| 2.5 | 1.9 | 3.3 | 2 | 5 | 4 | 6.5 | 3 | 10.5 | 9 | 13.8 | 5 |
| 2.6 | 2 | 3.4 | 2 | 5.3 | 4.3 | 7 | 3 | 11 | 9.5 | 14.3 | 5 |
| 2.62 | 2 | 3.5 | 2 | 5.33 | 4.3 | 7.1 | 3.5 | 12 | 10.5 | 15.6 | 5 |
| 2.65 | 2 | 3.6 | 2 | 5.5 | 4.5 | 7.2 | 3.5 | 15 | 13.2 | 19.2 | 5 |
③Segel vakum (segel statis)
Kemasan vakum minangka segel O-ring ing kahanan khusus, lan tekanan sistem sing disegel luwih murah tinimbang 1 atmosfer standar (101.325kpa).
Syarat ukuran alur aplikasi lan instalasi kaya ing ngisor iki:
a. Spasi alur instalasi meh 100% diisi volume O-ring sawise deformasi, sing bisa nambah area kontak lan ndawakake wektu difusi liwat elastomer.
b. Deformasi kompresi saka bagean salib O-ring kira-kira 30%.
c. Pelumas vakum kudu digunakake (kanggo nyuda bocor).
d. Kekasaran permukaan saben permukaan alur instalasi kudu dianggep luwih dhuwur tinimbang syarat segel statis hidrolik, lan persentase ftp sawetara kontak kudu luwih saka 50%.
e. O-ring kudu digawe saka bahan sing kompatibel karo gas, permeabilitas kurang lan deformasi komprèsi kurang. Ing kene, disaranake nggunakake fluororubber.
④Radial hydraulic segel dinamis
Wiwit O-ring bakal terlantar sajrone gerakan, aplikasi kasebut diwatesi ing tekanan sing luwih murah (tanpa dering nahan) lan kacepetan (gerakan bolak-balik = 0,5m / s; gerakan rotary = 2,0m / s).
3. Faktor kekerasan
Kekerasan bahan O-ring minangka salah sawijining pratondho penting kanggo ngevaluasi kinerja sealing. Ing atose saka O-ring nemtokake komprèsi saka O-ring lan longkangan extrusion maksimum allowable saka alur. Umume, karet nitrile Shore A70 diwenehake, sing bisa nyukupi sebagian besar kahanan panggunaan.

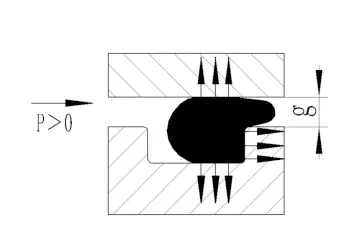

4. longkangan Extrusion
The maksimum allowable extrusion longkangan g max related kanggo meksa sistem, diameteripun cross-sectional saka O-ring, lan atose saka materi. Umumé, sing luwih dhuwur meksa apa, sing cilik maksimum allowable extrusion longkangan g max. Yen longkangan g ngluwihi sawetara allowable, iku bakal nimbulaké O-ring extruded utawa malah rusak.
Disaranake nggunakake dering penahan ing segel dinamis radial, sing bisa nyegah O-ring saka squeezed menyang longkangan radial lan uga nambah meksa apa. Nalika meksa ngluwihi 5MPa lan diameteripun utama punika> 50mm, lan meksa luwih saka 10MPa lan diameteripun utama <50mm, kang dianjurake kanggo nggunakake ring retaining.
Kanggo aplikasi sealing statis, dianjurake kanggo cocog H7 / g6.
5. Tarif Tensile lan Kompresi
Nalika O-ring wis diinstal ing alur, iku bakal digawe dowo lan teken kanggo ombone tartamtu. Yen regane lan komprèsi gedhe banget, bagean salib O-ring bakal gedhe banget utawa suda. Supaya ora mengaruhi efek sealing, disaranake ngetutake rong poin ing ngisor iki:
(1) Kanggo sealing bolongan radial: O-ring luwih ing negara digawe dowo (i.e. d> d2), lan tingkat mulet maksimum allowable punika 6%, amarga 1% mulet Sairing bakal ngurangi diameteripun salib-bagean W dening 0,5%.
Elongasi = (d-2/d2) × 100% ＜6%
Ing persamaan: d-diameteripun ngisor alur soyo tambah ing segel bolongan radial
d2-dhiameter njero O-ring
(2) Kanggo segel poros radial, O-ring luwih dikompres ing sadawane circumference (ie D1> D), lan tingkat kompresi circumference maksimum sing diidini yaiku 3%.
Rasio kompresi = (D1-D)/D1×100% ＜3%
Ing persamaan: D1-diameter njaba O-ring
D-diameter ngisor saka alur soyo tambah ing segel poros radial
6. O-ring digunakake minangka segel poros puteran
O-rings uga bisa digunakake minangka asu laut kanggo rotasi kurang-kacepetan lan short-siklus puteran shafts. Nalika kacepetan circumferential luwih murah tinimbang 0.5m / s, pilihan O-ring bisa adhedhasar standar desain normal; nalika kacepetan circumferential luwih saka 0.5m / s, iku perlu kanggo nimbang kedadean sing ring karet elongated bakal nyilikake sawise kang digawe panas (Joule kedadean panas), supaya diameteripun utama ring sealing dipilih dadi bab 2% luwih gedhe saka diameteripun saka batang nutup, lan kedadean ndhuwur bisa nyingkiri. Sawise O-ring wis diinstal ing alur, iku radially teken kanggo mbentuk corrugation nggoleki, mangkono nambah kondisi lubrication.

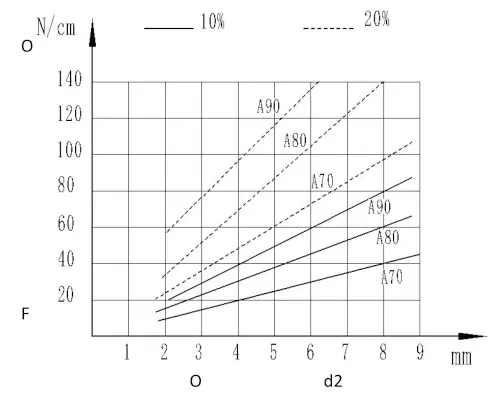

7. pasukan komprèsi Instalasi
Sajrone instalasi, pasukan komprèsi ana hubungane karo tingkat kompresi awal lan kekerasan materi. Tokoh nuduhake hubungan antarane pasukan komprèsi unit lan diameteripun salib-bagean saben centimeter saka circumference segel, kang digunakake kanggo ngira ukuran pasukan komprèsi nalika nginstal O-ring.
Desain struktur lokal

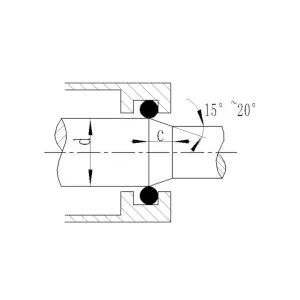

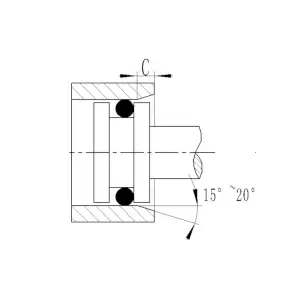

Amarga O-ring bakal squeezed sak instalasi, supaya supaya karusakan serius, mburi bolongan utawa mburi poros kudu diproses menyang chamfer 15 ° ~ 20 °, lan sudhut kudu dibunderaké lan burrs dibusak. Yen O-ring bakal nembus bolongan transversal nalika instalasi, bolongan transisi uga kudu chamfered utawa dibunderaké.
Talang bolongan
Talang poros

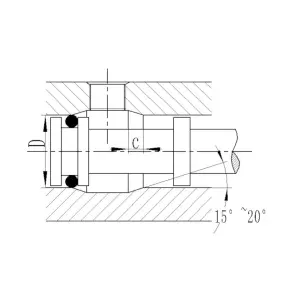

Chamfering / rounding saka bolongan transisi
Tabel 1-10 dawa chamfer minimal Cmin
| Diameter bagean W | ≤1,78, 1,80 | ≤2,62, 2,65 | ≤3,53, 3,55 | ≤5.30, 5.33 | ≤7.00 | > 8.40 | |
| Panjang chamfer minimal Cmin | 15° | 2.5 | 3.0 | 3.5 | 4.0 | 5.0 | 6.0 |
|
|
20° | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 |
Kekasaran permukaan chamfer: Rz≤4.0μm Ra≤0.8μm

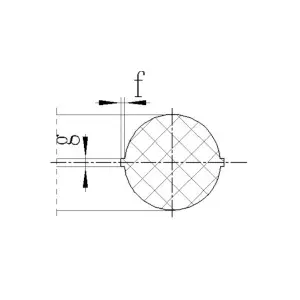

Penyimpangan sing diidini saka bentuk lan cacat permukaan
Kita nggolongake wujud lan cacat lumahing O-ring dadi rong kategori: N lan S.
(1) N: nggambarake kualitas standar kita, sing bisa nyukupi syarat kualitas lan aplikasi saben dina.
(2) S: cocok kanggo kesempatan karo syarat dhuwur banget kanggo wangun lan cacat lumahing, biasane mbutuhake produksi gedhe lan biaya dhuwur.

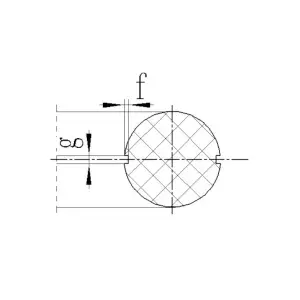

Mold misalignment d

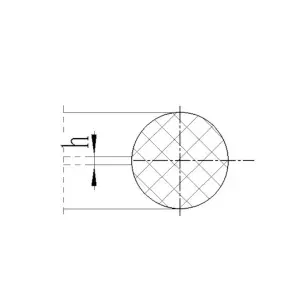

Lampu kilat pamisah jamur h
Mold pamisah shrinkage
Pemotongan sing berlebihan

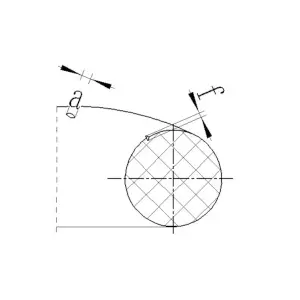

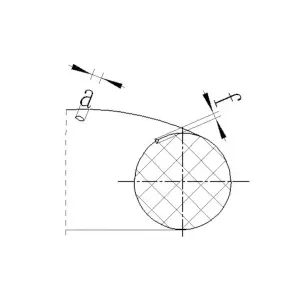

Tandha alur
Cacat liyane
| Tabel 1-8 wangun O-ring lan cacat lumahing | ||||
| Cacat | kategori | Penyimpangan sing diidini saka bagean W | ||
| ≤2,65 | > 2.65 | |||
| Modulus kesalahan | Jembar h | N | 0.06 | 0.12 |
| Jumlah lampu kilat | Jembar h | S | 0.05 | 0.09 |
| Perpisahan nyusut | Jembar h | N | 0.1 · W | 0.1 · W |
| Jembar h | 0.05 | 0.09 | ||
| Jembar h | S | 0.05 · W | 0.05 · W | |
| Jembar h | 0.05 | 0.09 | ||
| Jembaré trimming sing berlebihan (trimming sing berlebihan diidini, nanging kudu ana ing kisaran panyimpangan bagean salib lan permukaan kudu tetep lancar) | Jembar h | N | 0.4 | 1.2 |
| Jembar h | S | 0.4 | 0.7 | |
| Tandha alur (arah keliling) | Ketebalan a | N | 0.1 · ID | 0.1 · ID |

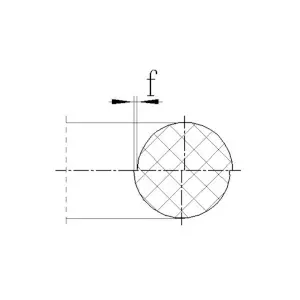

| Jero f | 0.03 | 0.06 | ||
| Ketebalan a | S | 0.05 · ID | 0.05 · ID | |
| Jero f | 0.03 | 0.06 | ||
| Cacat liyane | Ketebalan a | N | 0.3 · W | 0.3 · W |
| Jero f | 0.05 | 0.09 | ||
| Ketebalan a | S | 0.1 · W | 0.1 · W | |
| Jero f | 0.03 | 0.06 | ||
| Kekasaran lumahing | μm | N | 10 | 16 |
| μm | S | 5 | 6 | |
| rame | / | N | ngidini | |
| / | S | ngidini | ||
Pandhuan panyimpenan
Kanggo ngindhari sifat fisik lan kimia saka O-ring sing disebabake dening panyimpenan jangka panjang, lingkungan panyimpenan sing cukup perlu kanggo mesthekake yen O-ring ora kena pengaruh sajrone panyimpenan jangka panjang.
Sajrone panyimpenan, titik-titik ing ngisor iki kudu diamati:
(1) Lingkungan panyimpenan kudu garing, bebas bledug lan ventilasi sing apik;
(2) Suhu kudu ndhuwur +15 ℃ nanging ora ngluwihi +20 ℃;
(3) Simpen ing tas packaging kothong sabisa, lan supaya úa sing ngrusak materi saka O-ring;
(4) Aja langsung suryo srengenge ing lingkungan panyimpenan lan adoh saka sumber cahya ultraviolet;
(5) Nalika nyimpen, O-rings kudu ing negara kaku-free, sing, ora digawe dowo, ora teken, lan ora deformed:
(6) Dilarang diikat nganggo senar utawa digantung ing bagean logam.
