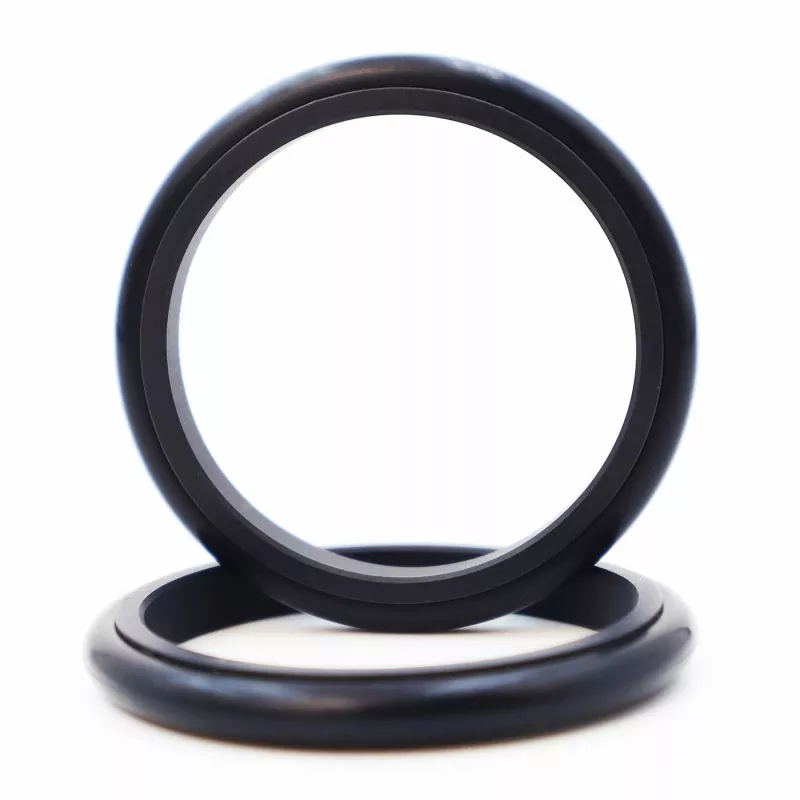

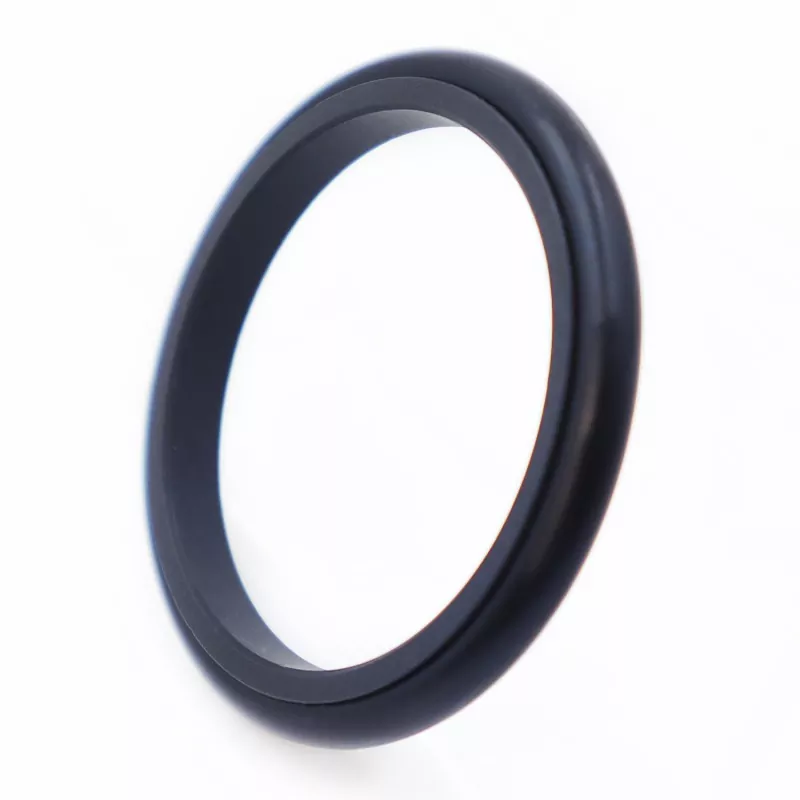

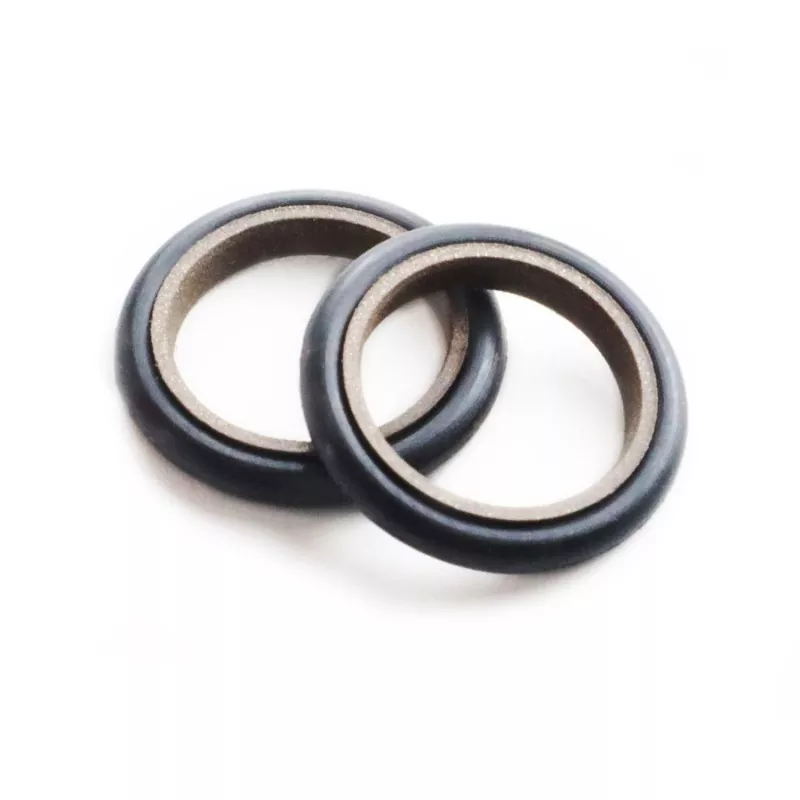

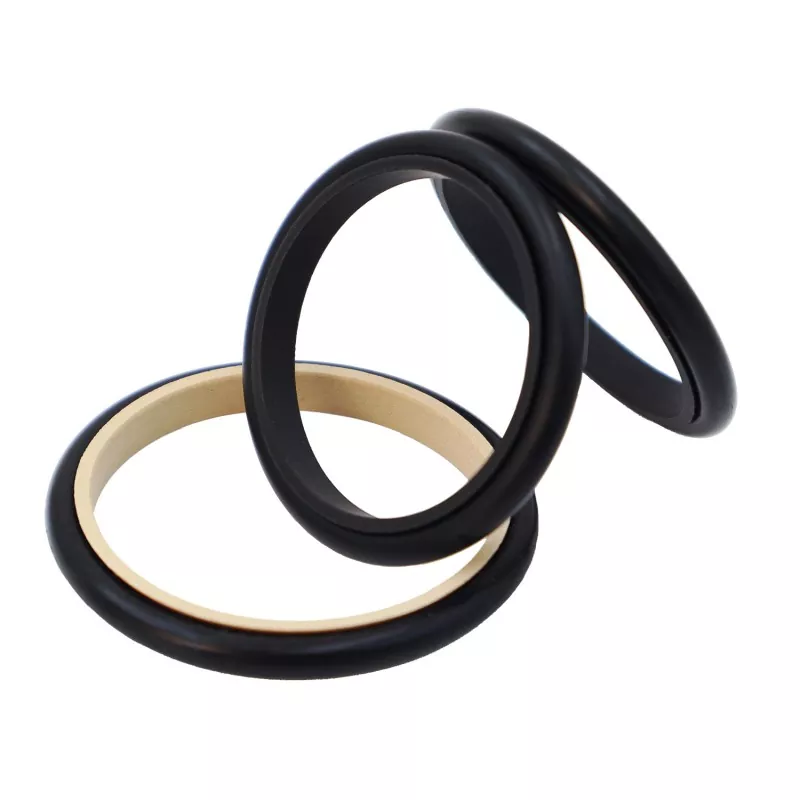

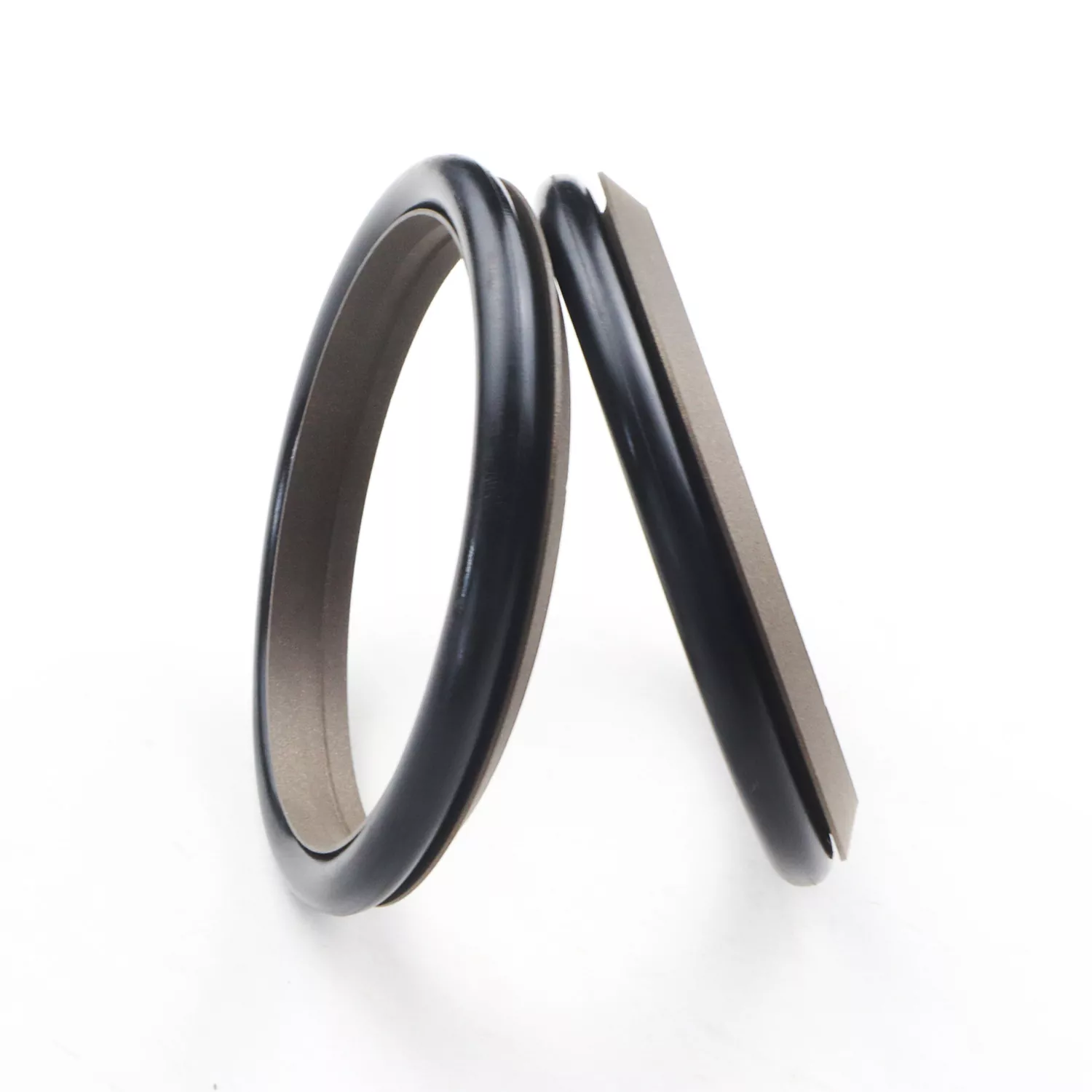

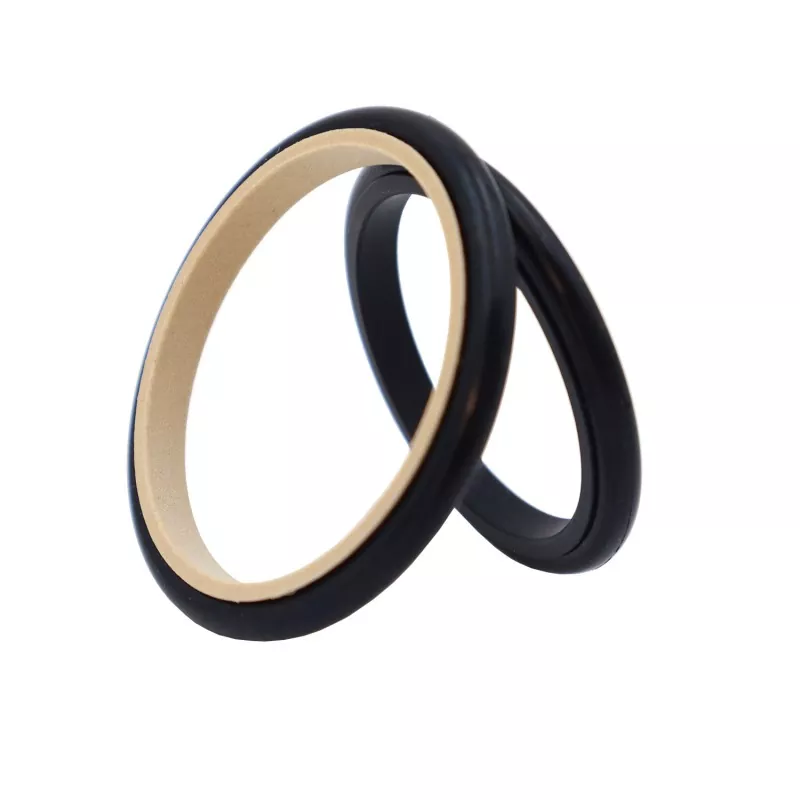

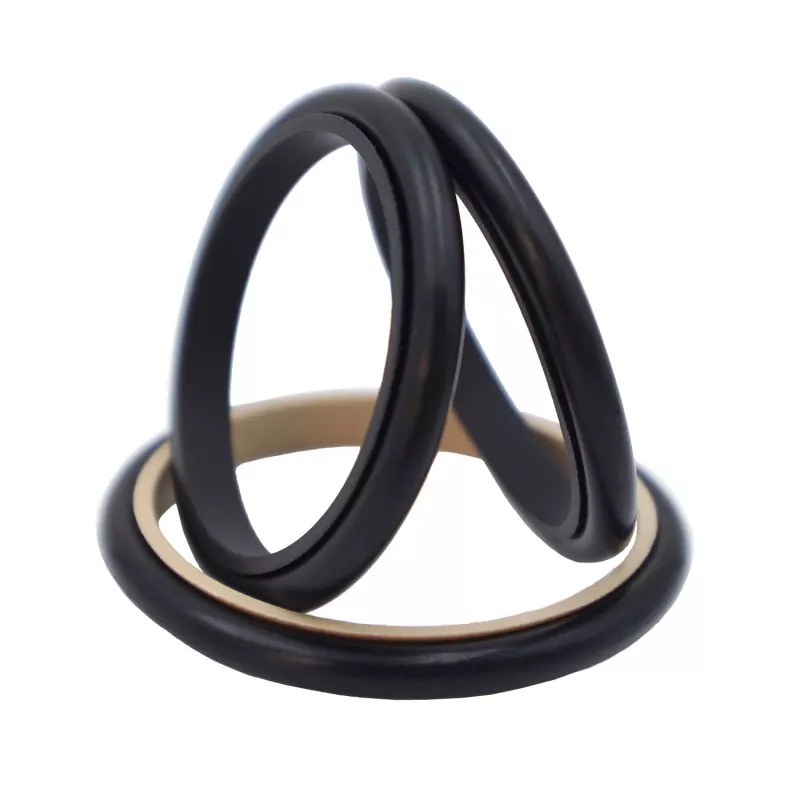

The Cap Combination Seal kasusun saka PTFE tutup-shaped ring segel lan karet O-ring, dirancang kanggo bidirectional meksa sealing ing hydraulic lan pneumatic reciprocating aplikasi. O-ring menehi pasukan radial lan menehi ganti rugi kanggo nyandhang ing ring segel; ring segel fitur desain lancip-lip sing nawakake banget Kapabilitas rugi tindakake-munggah, asil ing kinerja sealing unggul. Iku kompatibel karo standar GB1235 O-ring grooves. Kanggo diameter rod sing luwih cilik tinimbang 30mm, desain alur pamisah (mbukak) kudu digunakake.
Segel iki cocok kanggo kondisi operasi hidrolik lan pneumatik lan ndhukung sealing tekanan bidirectional. Nawakake kaluwihan kayata gesekan sing sithik, resistance breakaway minimal, operasi lancar tanpa slip-stick, cocog kanggo pelumasan tanpa minyak, lan umur layanan sing dawa. Mbutuhake papan instalasi minimal lan ngidini gampang disassembly lan pangopènan.
Wigati pilihan: Kanggo aplikasi karo diameteripun rod 30mm utawa kurang, dianjurake kanggo nggunakake alur pamisah-jinis (mbukak).
1. Cocog kanggo aplikasi hidrolik lan pneumatik; ndhukung sealing tekanan bidirectional.
2. Gesekan kurang, resistance breakaway minimal, lan gerakan Gamelan; gesekan dinamis lan statis padha; ora kelet-slip.
3. urip dawa layanan; cocok kanggo aplikasi lubrication tanpa lenga.
4. Desain kompak; instalasi gampang lan pangopènan.
Nilai watesan ngirim ora kedadeyan bebarengan.
|
Tekanan (MPa) |
Suhu (°C) |
Kacepetan (m/s) |
Media |
|
≤20 |
-35 nganti +100 (karo NBR O-ring) |
≤6 |
Minyak hidrolik basis mineral, cairan tahan geni (HFA/HFB), gas, lsp. |
|
-20 nganti +180 (karo FKM O-ring) |
1. Bahan kanggo O-ring sing diiringi: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), etc.
2. Bahan ring Sealing: Bahan standar PTFE3; bahan alternatif kalebu PTFE1, PTFE2, lan PTFE4.
Model Pesenan: RC13—80-PTFE3—R01 utawa SPNC-80-PTFE3—R01
RC13/SPNC - Model 80 - Diameter poros dPTFE3 - Kode Bahan PTFE R01 - Kode Bahan O-ring
Produk bisa diprodhuksi ing ukuran apa wae sing kadhaptar ing tabel spesifikasi.
|

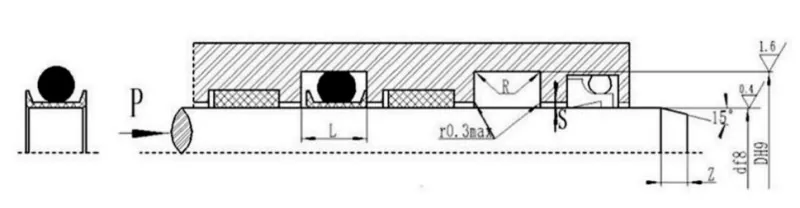

Kisaran diameteripun poros d f8 |
Dhiameter alur D H9 |
Jembaré alur L+0.2 |
Radius pojok Rmax |
Reresik radial Smax |
Chamfer Zmin |
diameteripun kabel O-ring d0 |
|
|
Kanggo aplikasi hidrolik |
Kanggo aplikasi pneumatik lan hidrolik gesekan rendah |
||||||
|
3~10 |
d+3 |
d+3.5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10~22 |
d+4 |
d+4.6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22~50 |
d+6 |
d+6.6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48~150 |
d+10 |
d+10.6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150~1500 |
d+15 |
d+15.6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
