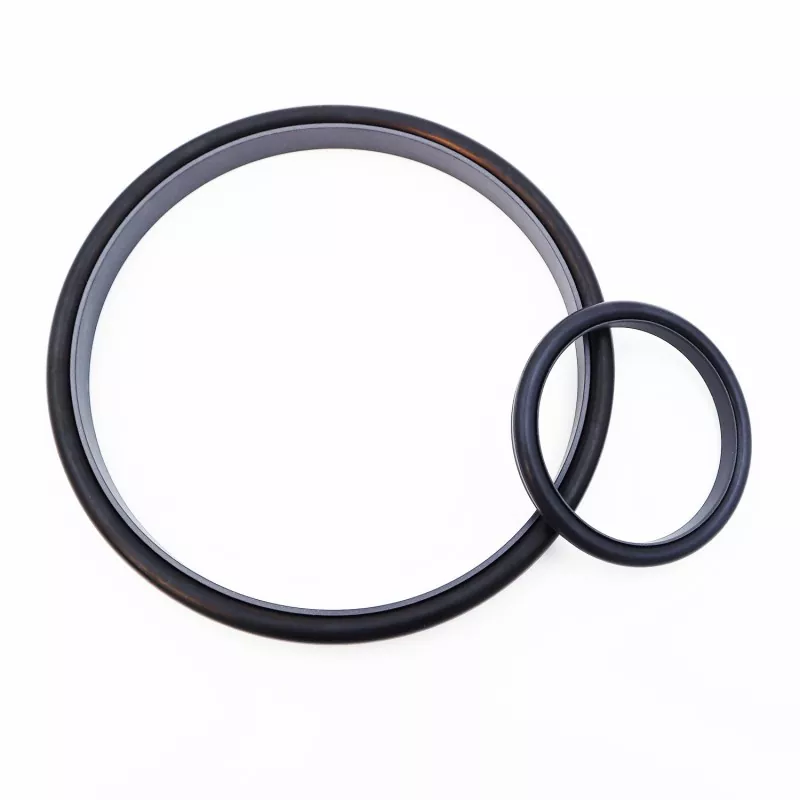

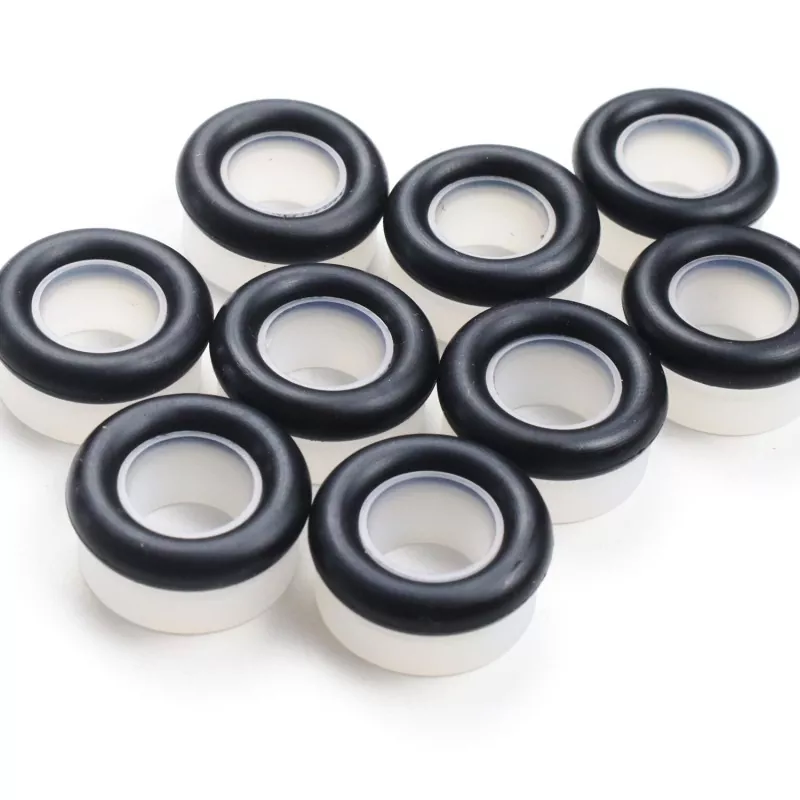

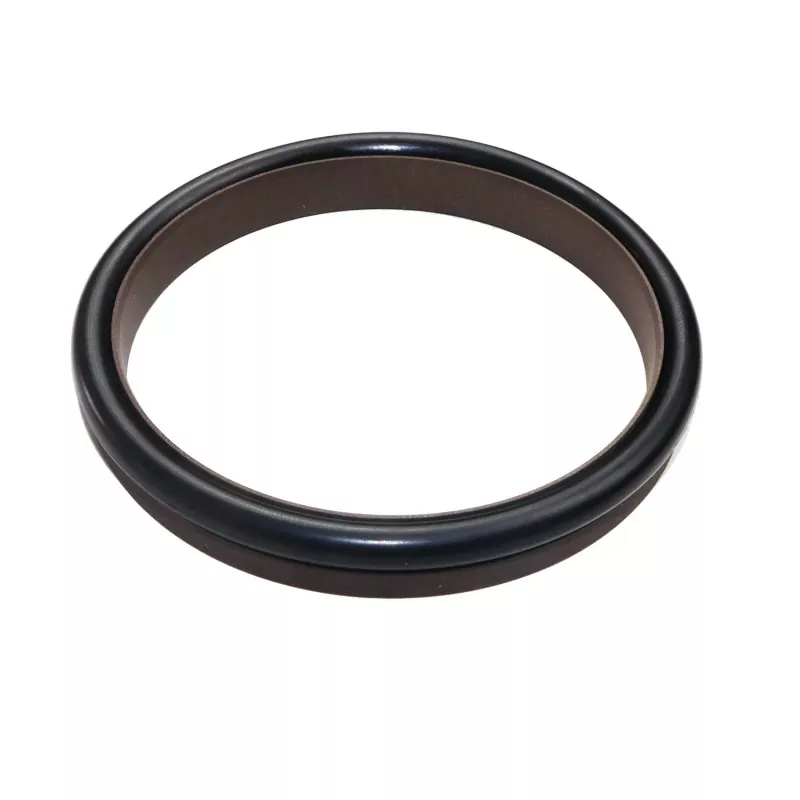

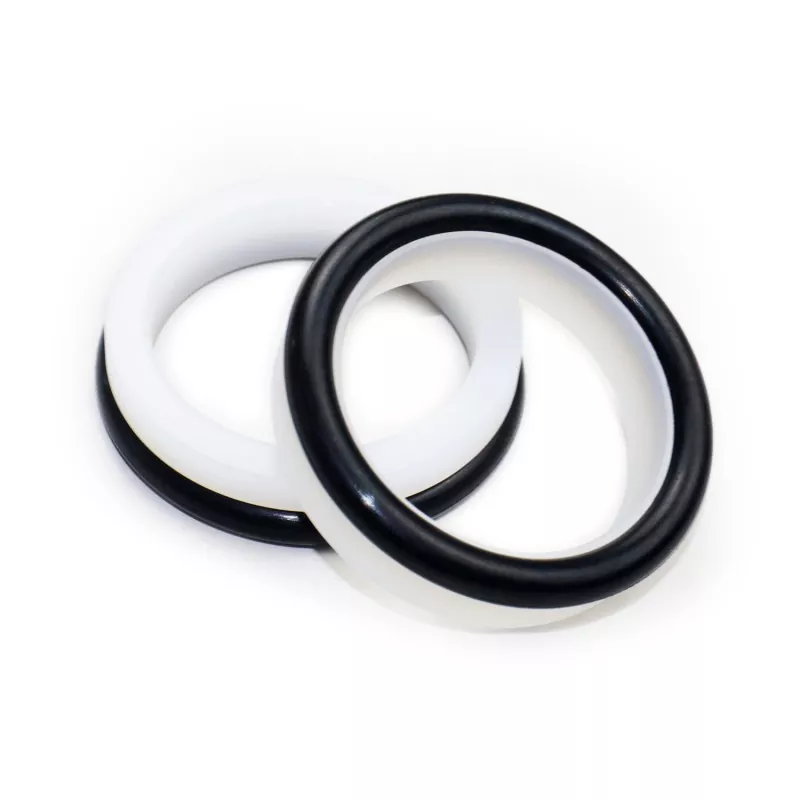

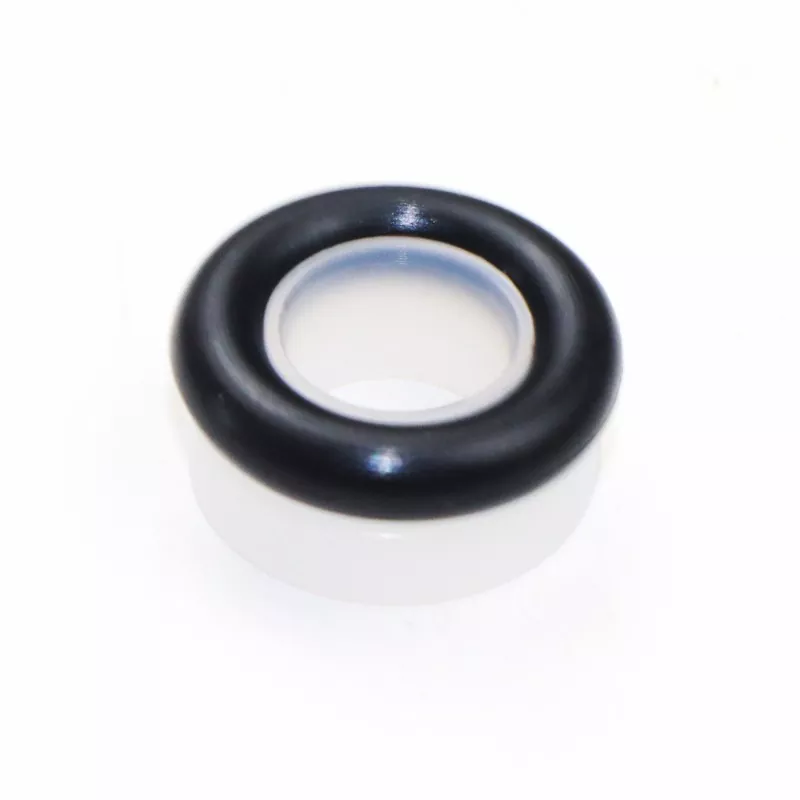

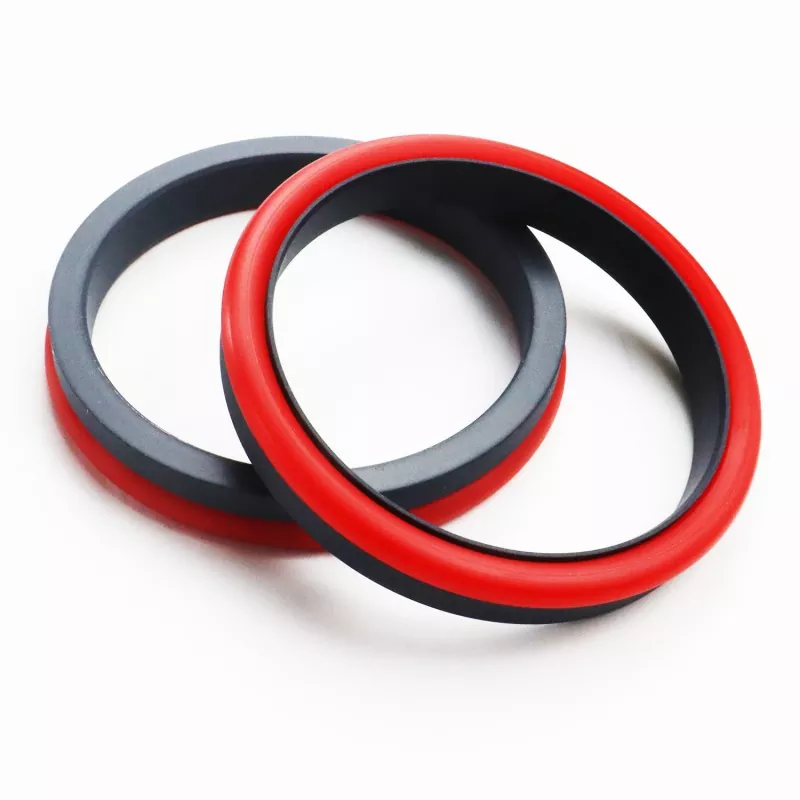

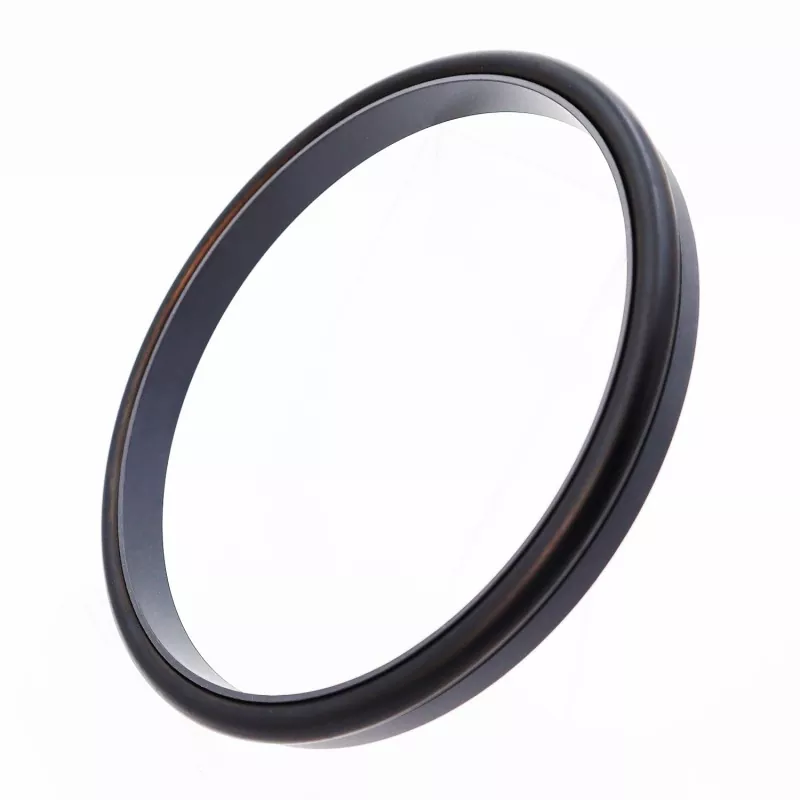

Seal Gabungan Sudut Tengen sing Dikuatake (Ultra-High Pressure / Hydraulic Pressure Seal) kasusun saka ring sealing sudut tengen sing digawe saka PTFE lan bahan komposit, lan O-ring. Iku cocok kanggo sealing unidirectional ing gerakan reciprocating hydraulic.
Gumantung ing jinis O-ring digunakake, kasedhiya ing RC08 lan RC09 seri (kompatibel karo GB1235 seri O-ring). Amarga desain kekandelan optimized ring sealing, performs uga malah ing meksa banyu utawa media kurang-viskositas liyane.
Desain struktural ring sealing sing dikuatake uga nambah resistensi segel kanggo tekanan dhuwur lan ultra-dhuwur. Iku umume ora cocok kanggo instalasi ing grooves ditutup.
1. Gesekan kurang, resistance wiwitan kurang, gerakan Gamelan, padha gesekan dinamis lan statis, ora penjilat.
2. Urip layanan dawa, cocok kanggo sealing pelumasan tanpa minyak.
3. Cocog kanggo sealing dhuwur-tekanan, Ultra-dhuwur-tekanan, lan kurang-viskositas media kayata banyu.
Nilai ekstrim ngirim ora kedadeyan bebarengan.
|
Tekanan (MPa) |
Suhu (°C) |
Kacepetan (m/s) |
Media |
|
≤200 |
-35 nganti +100 (karo NBR O-ring) |
≤6 |
Minyak hidrolik, cairan tahan geni (HFA/HFB), gas, lsp. |
|
-20 nganti +200 (karo FKM O-ring) |
1. Bahan O-ring sing cocog: R01 Nitrile Butadiene Rubber (NBR), RO2 Fluororubber (FKM), etc.
2. Bahan ring sealing: Bahan standar PTFE3, bahan opsional liyane kalebu PTFE2, PTFE4, lan bahan kinerja dhuwur liyane.

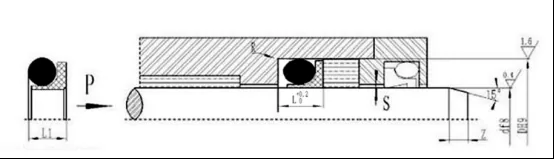

Pesenan model RC08—80x90.2x11.2—PTFE3—R01 Model-Diameter Batang x Diameter Alur x Jembar-Kode Bahan Alur
Tabel Spesifikasi lan Parameter RC08
Bisa ngasilake produk saka ukuran apa wae sing kadhaptar ing tabel spesifikasi
|
Standar df8 RCO8 |
Beban entheng df8 RCO8-Q |
Beban abot df8 RC08-Z |
diameteripun alur D H9 |
Jembaré alur L+0.2 |
Dhuwur segel L1 |
sudhut bunder Rmax |
Reresik radial Smax |
Chamfer Zmin |
diameteripun kabel O-ring dO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
5~17.9 |
-- |
d+3.6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17.9 |
18~39.9 |
-- |
d+5.2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39.9 |
40~108.9 |
5~17.9 |
d+6.8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108.9 |
109~629 |
18~39.9 |
d+10.2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108.9 |
d+13.4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000~1599 |
109~629 |
d+16.0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
630~999 |
d+18.8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000~1599 |
d+22.8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Cathetan:1. Mangga takon perusahaan kita yen sistem tertutup-alur dibutuhake.
2. Tekanan > 60MPa, root H8/f8 fit toleransi, ultra-high pressure seal Smax <0,05.
