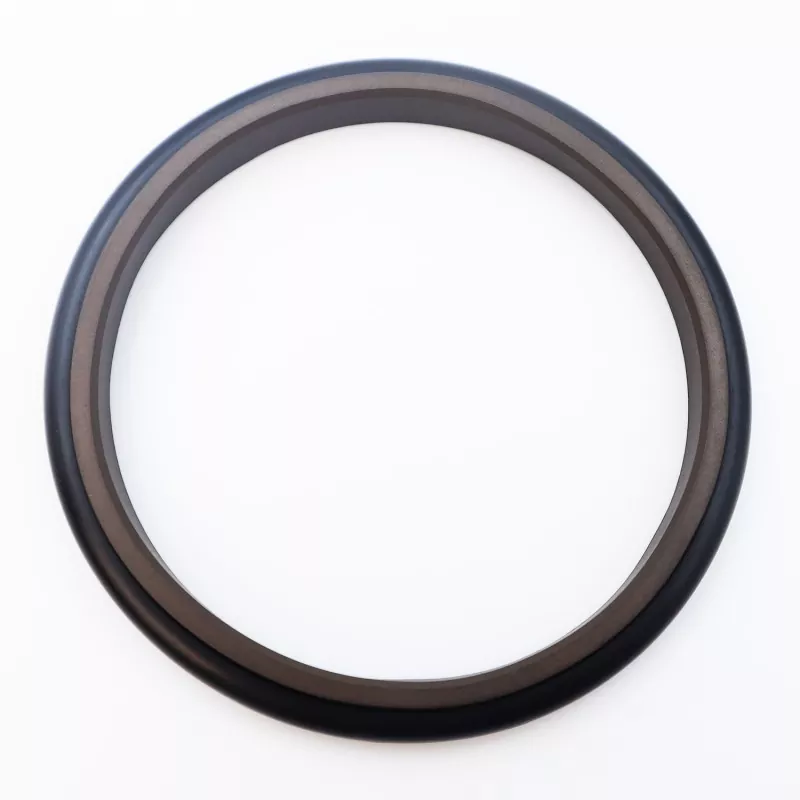

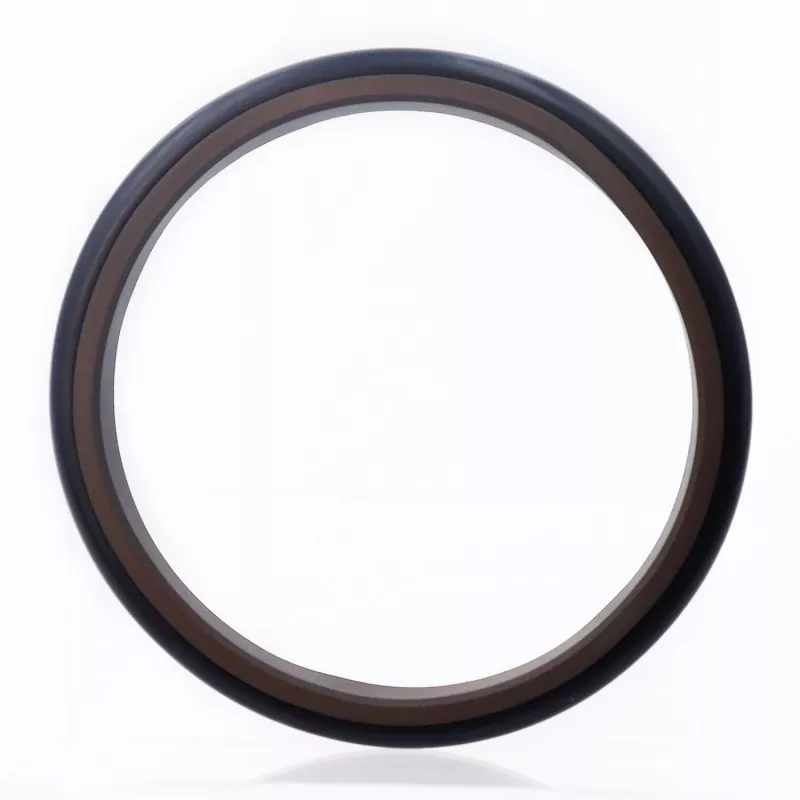

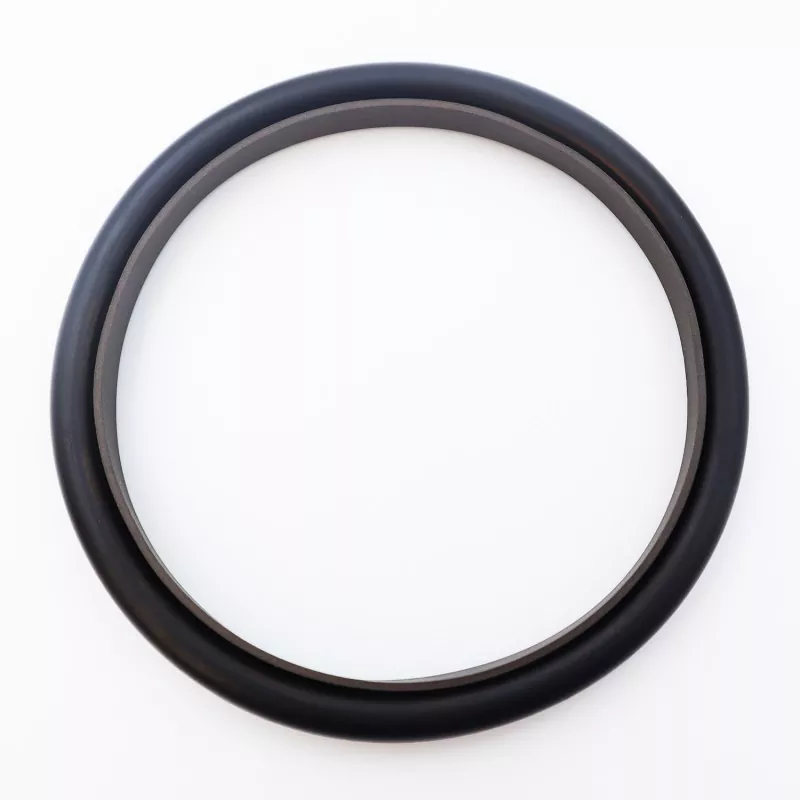

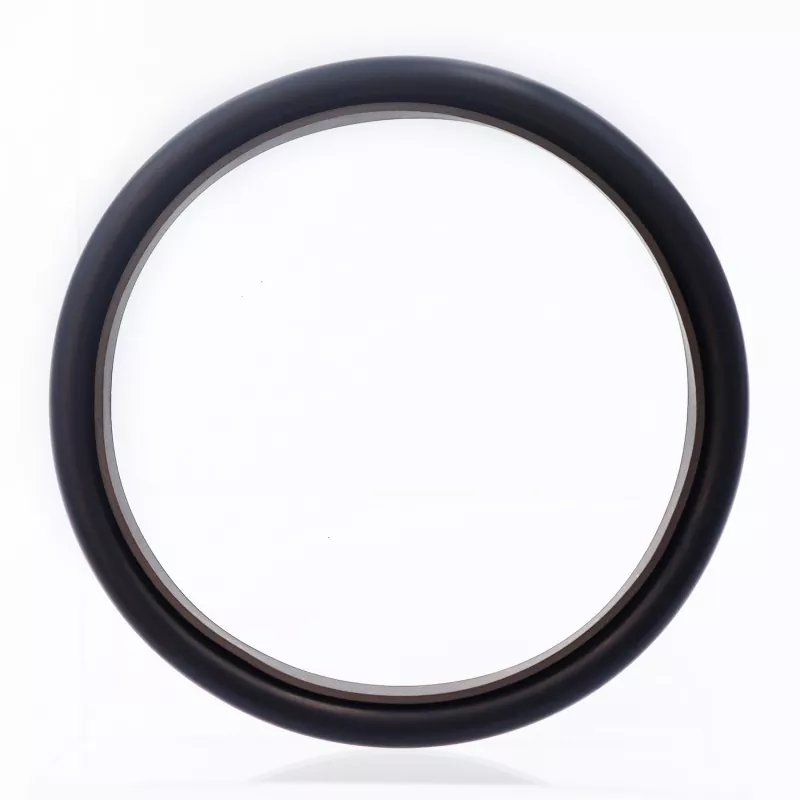

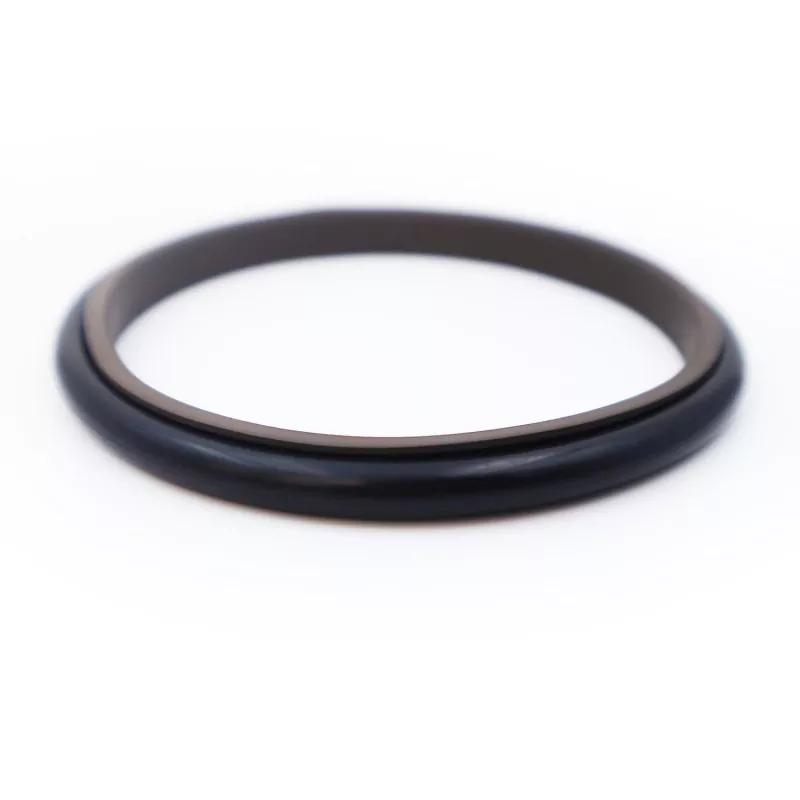

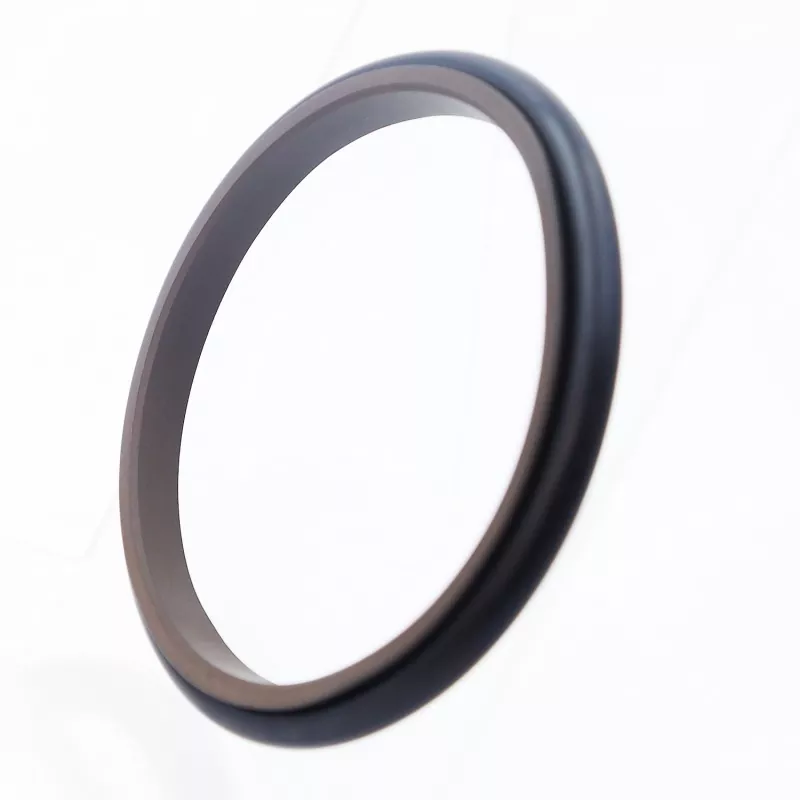

Seal Kombinasi Triangle kasusun saka ring sealing PTFE segitiga lan O-ring karet; iki dirancang kanggo sealing tekanan siji-tumindak ing aplikasi reciprocating hydraulic lan pneumatic. O-ring menehi pasukan radial lan menehi ganti rugi kanggo nyandhang ring sealing. Thanks kanggo desain lambe lancip ring sealing, menehi ganti rugi tindakake-munggah lan kinerja sealing banget. Kanggo diameter rod sing luwih cilik tinimbang 30 mm, desain alur pamisah (jinis mbukak) kudu digunakake.
1. Cocog kanggo aplikasi hidrolik lan pneumatik;
2. Gesekan kurang, resistance breakaway kurang, gerakan Gamelan, padha gesekan dinamis lan statis, lan ora kelet-slip;
3. urip dawa layanan; cocok kanggo aplikasi lubrication tanpa lenga;
4. Desain kompak; gampang kanggo nginstal lan njaga;
Nilai watesan ngirim ora kedadeyan bebarengan.
|
Tekanan (MPa) |
Suhu (°C) |
Kacepetan m/s |
Media |
|
≤20 |
-35 nganti +100 (karo NBR O-ring) |
≤6 |
Minyak hidrolik adhedhasar mineral, cairan tahan geni (HFA/HFB), gas, lsp. |
|
-20 nganti +180 (karo FKM O-ring) |
1. Bahan O-ring sing kompatibel kalebu: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), etc.
2. Bahan ring Sealing: Bahan standar PTFE3; bahan alternatif kalebu PTFE1, PTFE2, lan PTFE4.
Model Pesenan: RC14—80—PTFE3—R01
RC14 – Model 80 – Diameter Poros d – PTFE (Kode Bahan R01) – Kode Bahan O-ring
Produk bisa diprodhuksi ing ukuran apa wae sing kadhaptar ing tabel spesifikasi.
|

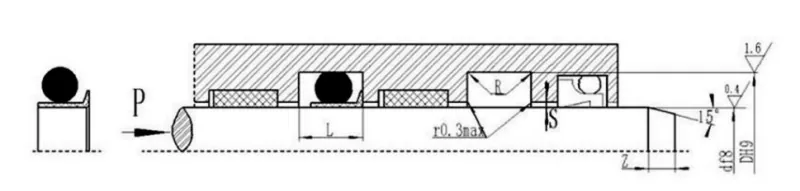

Kisaran diameteripun poros d f8 |
diameteripun alur D H9 |
Jembaré alur L+0.2 |
Radius pojok Rmax |
Reresik radial S |
Chamfer Z |
diameteripun kabel O-ring nindakake |
|
8~17 |
d+5.2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18~39 |
d+6.6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
d+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109~1500 |
d+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
Cathetan: Kanggo diameter batang ≤30 mm, dianjurake nggunakake grooves mbukak.
