Minangka pabrikan khusus ing segel tekanan dhuwur, Ruichen Sealing nawakake "Seal Gabungan Tipe Kaki." Cincin sealing nduweni struktur lambe tipis sing nyedhiyakake kemampuan kompensasi dinamis sing apik banget. Lumahing sealing sing bentuke sikil sing unik-nggabungake alur sing bentuke wedge-nambah resistensi kontaminasi lan nyuda gesekan; desain specialized iki Ngartekno nambah resistance meksa, nggawe cocok kanggo aplikasi tekanan dhuwur lan ultra-dhuwur. Cathetan: segel iki ora cocok kanggo instalasi ing grooves ditutup.
We welcome pitakonan babagan pilihan lan pesenan akeh saka panuku peralatan engineering.

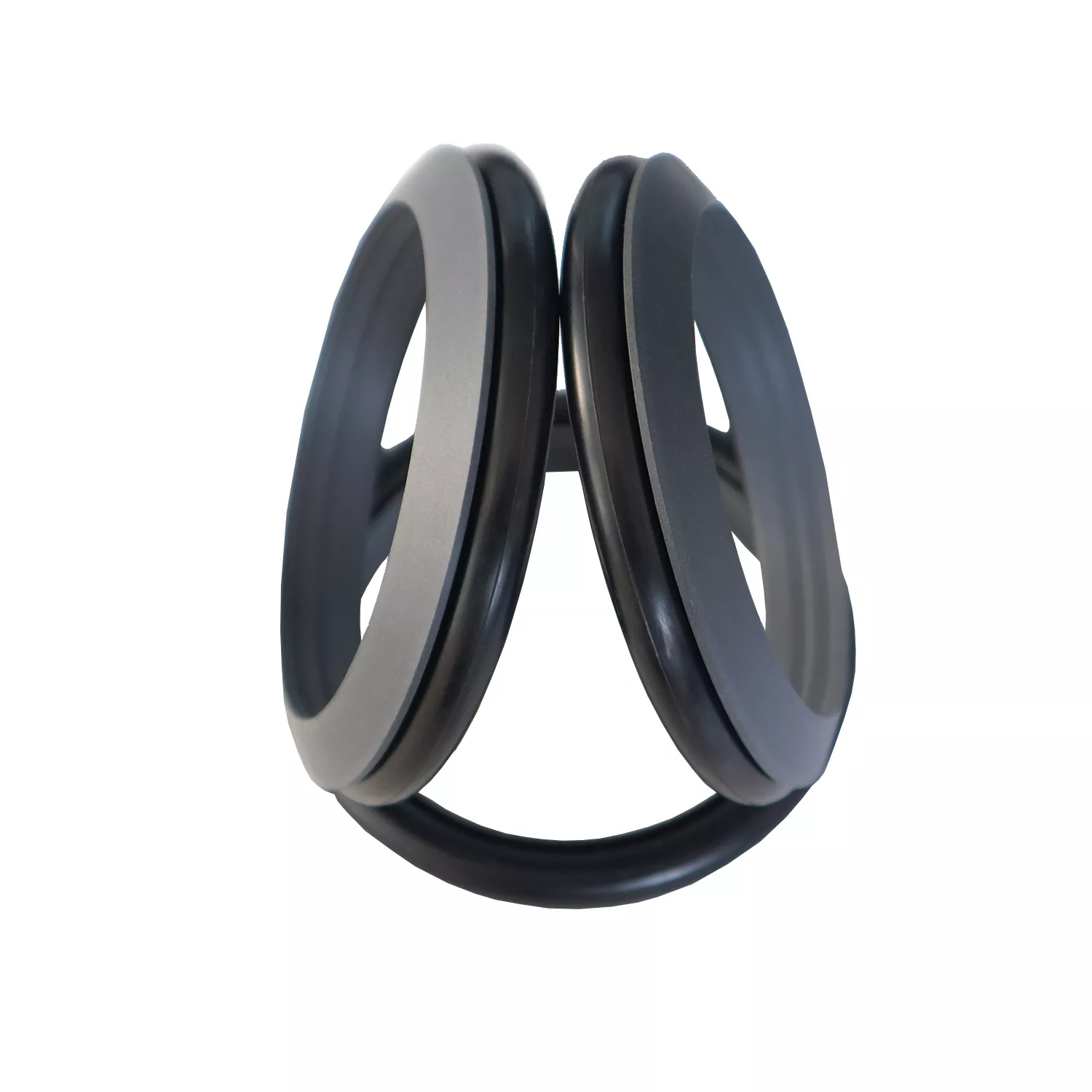

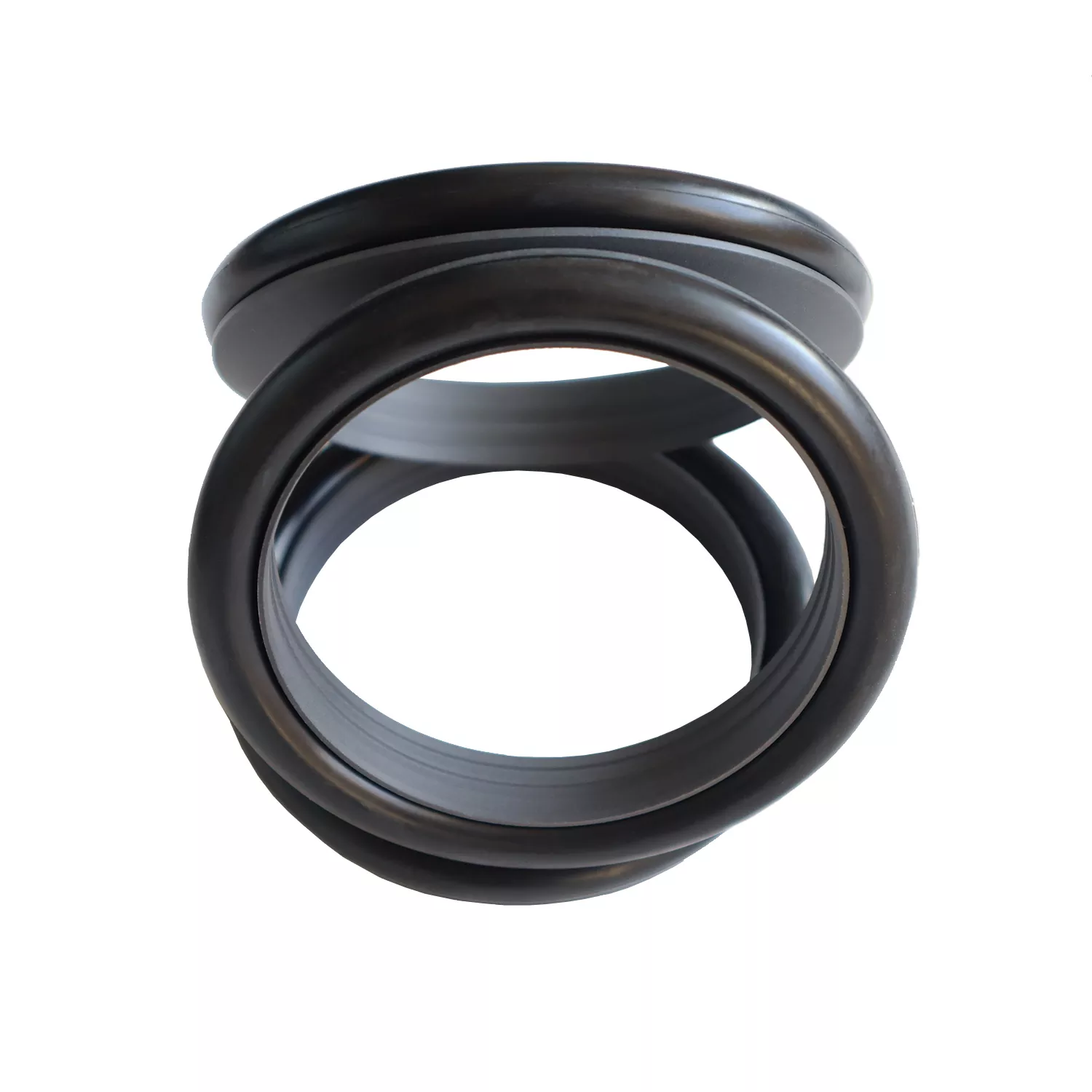

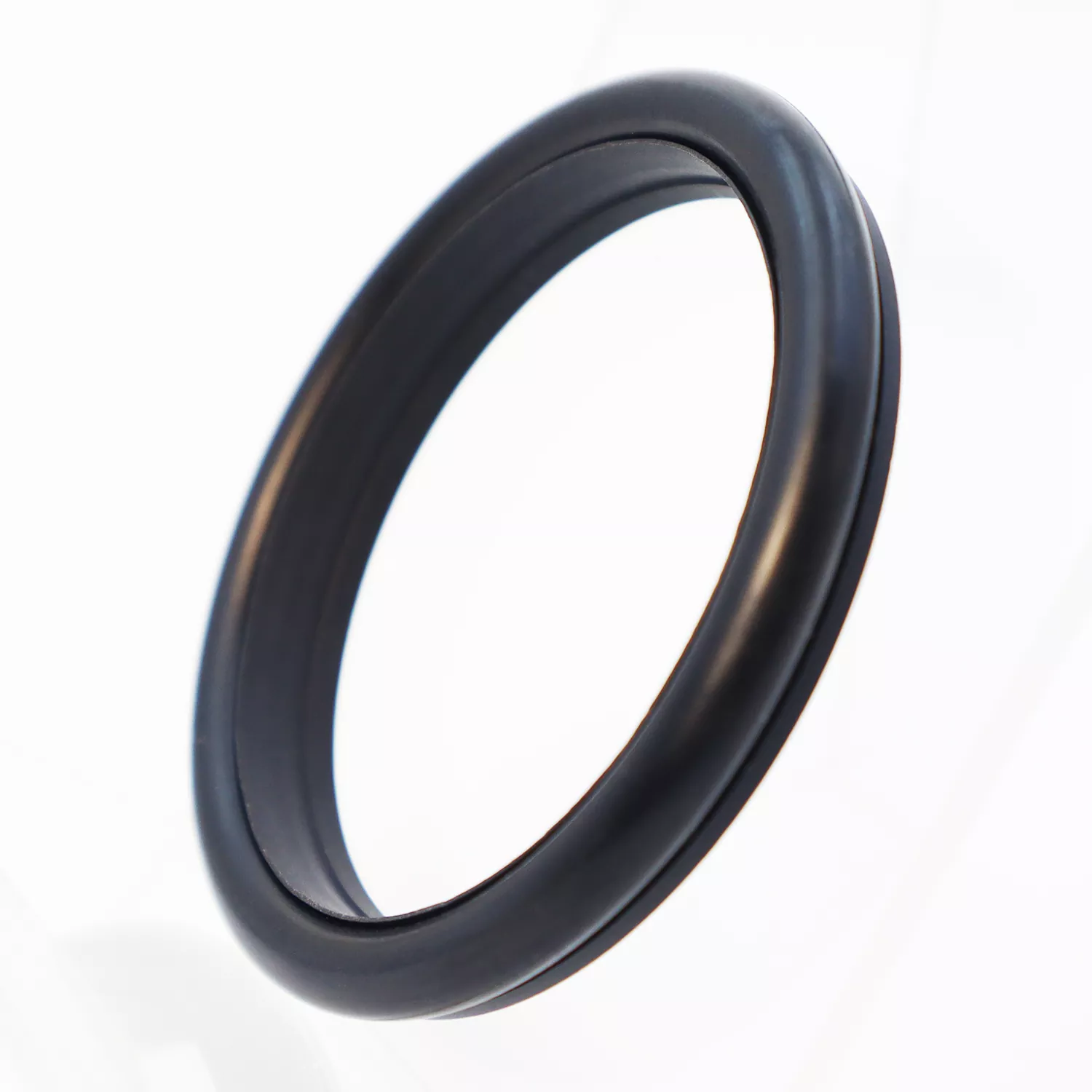

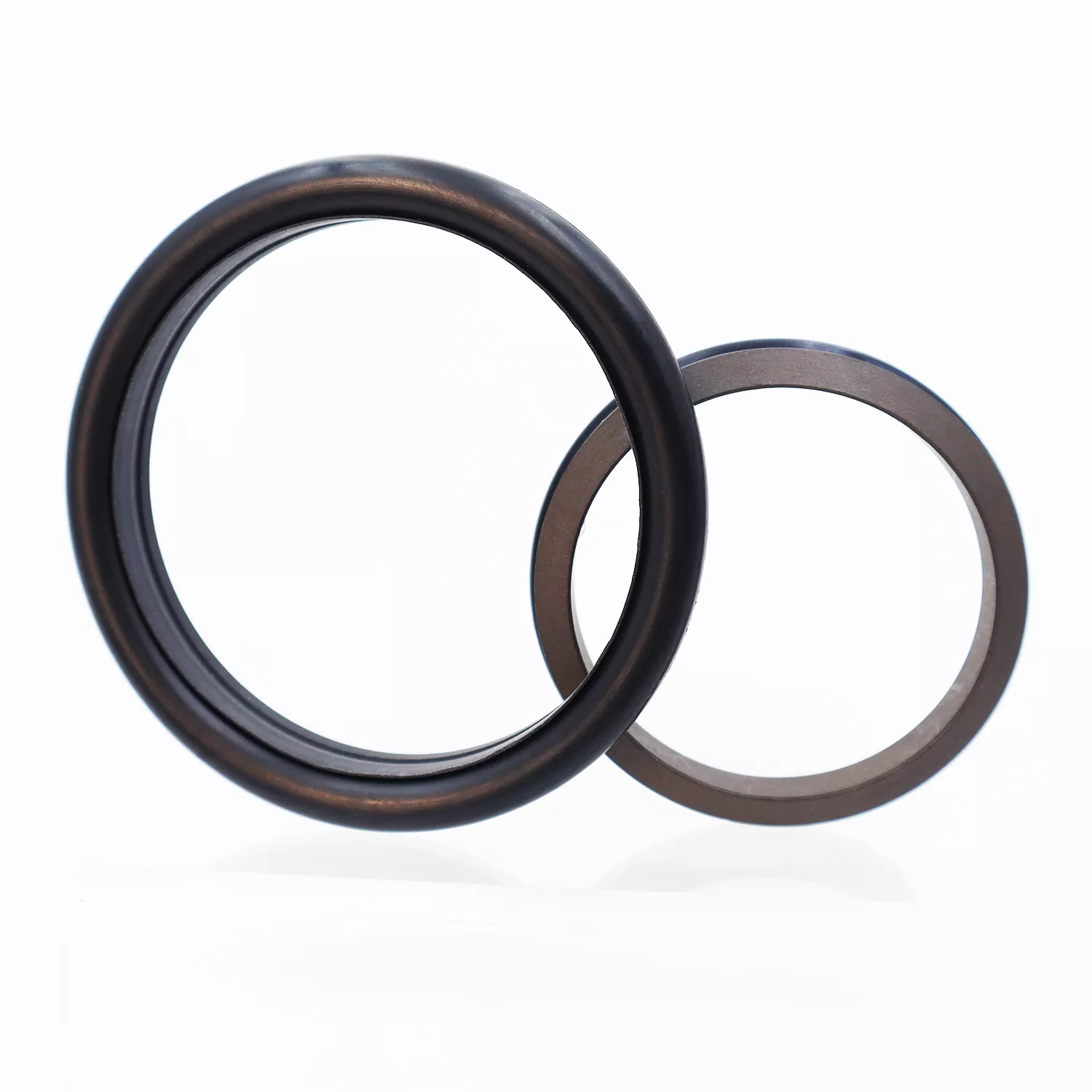

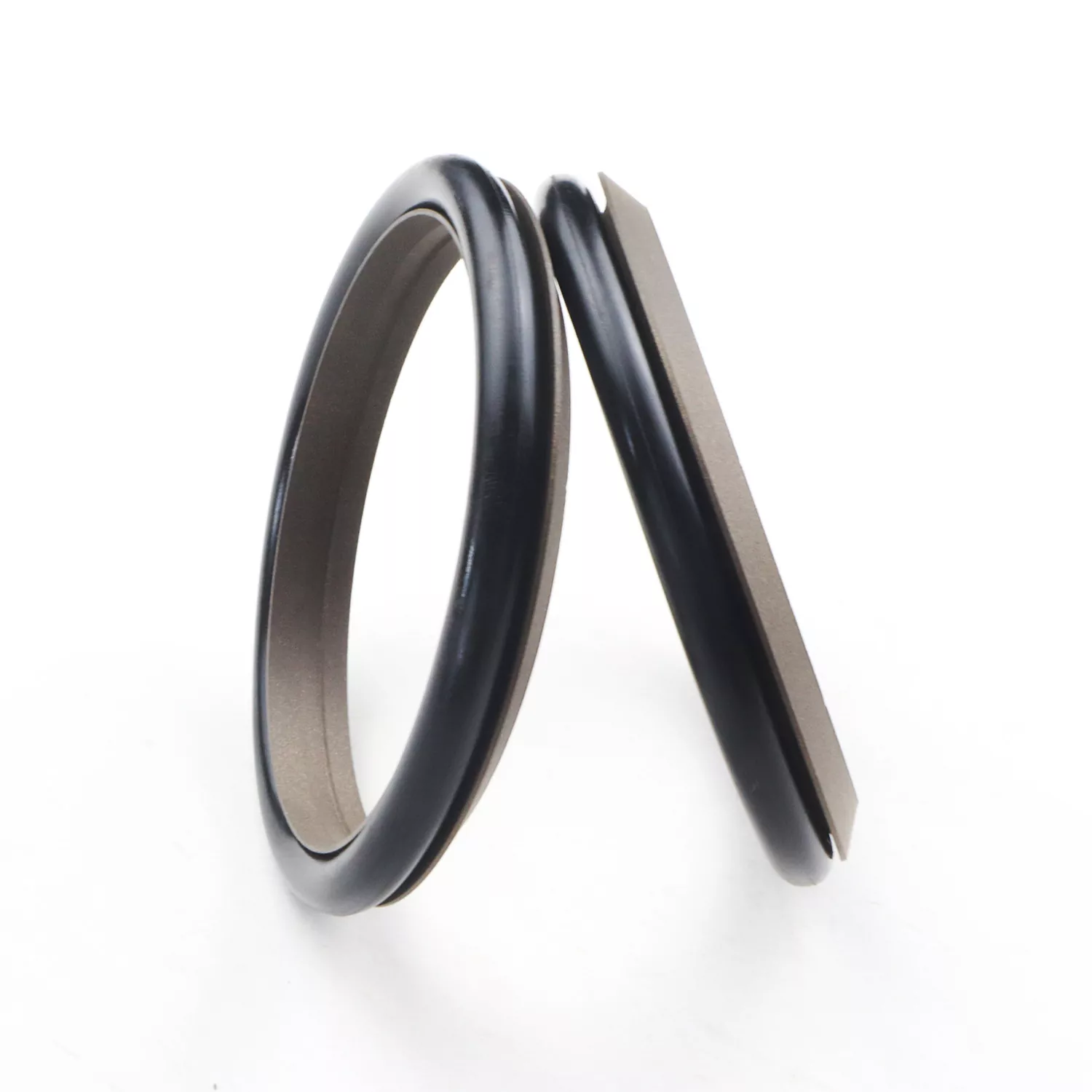

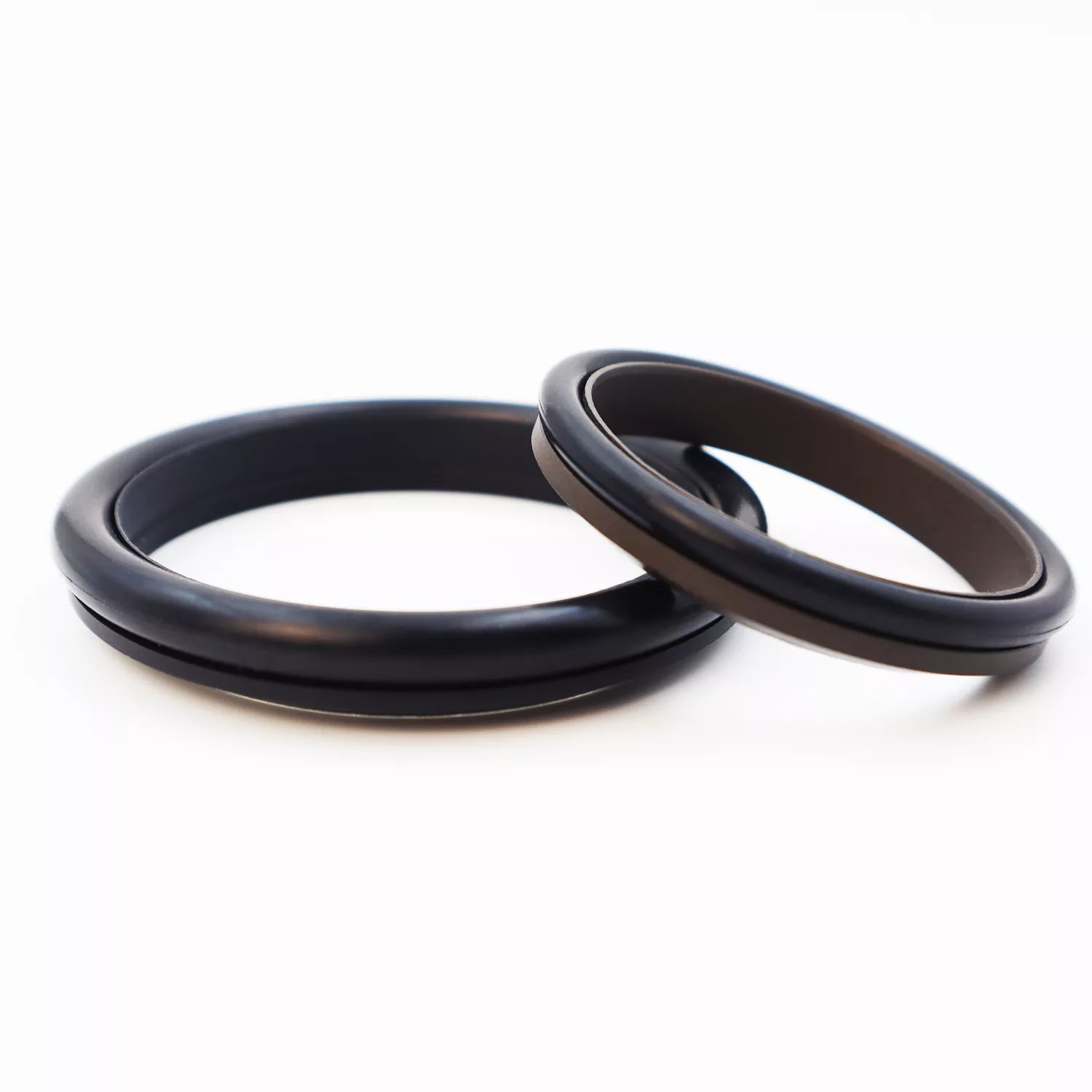

The Foot-jinis Combined Seal kasusun saka sikil-shaped ring sealing (digawe saka PTFE utawa PTFE komposit) dipasangake karo karet O-ring; iku dirancang kanggo sealing siji-tumindak ing aplikasi reciprocating hydraulic lan pneumatic.
Iki dikategorikaké dadi seri RC03 lan seri RC04 (sing nggunakake O-ring seri GB1235) adhedhasar O-ring. Dering sealing nduweni desain lambe tipis sing menehi ganti rugi dinamis sing unggul, ngasilake kinerja sealing sing apik banget. Alur sing bentuke baji ing permukaan sealing sing bentuke sikil nambah integritas segel lan resistensi kontaminasi nalika nyuda gesekan. Desain struktural uga nambah kemampuan nangani tekanan segel. Umumé, iku ora bisa diinstal ing grooves ditutup.
1. Cocog kanggo aplikasi hidrolik lan pneumatik
2. Kinerja sealing banget ing lingkungan tekanan dhuwur lan tekanan rendah
3. Gesekan kurang; resistance wiwitan minimal lan gerakan Gamelan; gesekan dinamis lan statis padha; ora ana efek stick-slip
4. urip dawa layanan; cocok kanggo aplikasi lubrication tanpa lenga
5. Bisa nangani syarat sealing tekanan dhuwur lan tekanan dhuwur
Nilai matesi ngirim ora kedadeyan bebarengan.
|
Tekanan (MPa) |
Suhu (°C) |
Kacepetan (m/s) |
Media |
|
≤100 |
-35 nganti +100 (karo NBR O-ring) |
≤6 |
Minyak hidrolik, cairan tahan geni (HFA/HFB), gas, lsp. |
|
-20 nganti +180 (karo FKM O-ring) |
1. Bahan O-ring sing kompatibel kalebu: RO1 Nitrile Rubber (NBR), RO2 Fluororubber (FKM), etc.
2. Bahan ring Sealing: Bahan standar PTFE3; opsi liyane kasedhiya kalebu PTFE2, PTFE4, lan bahan-kinerja dhuwur liyane.

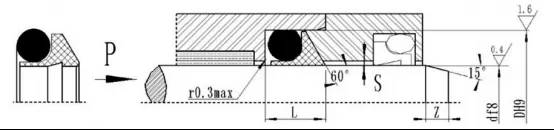

Model Pesenan: RC03—80x89x10-PTFE3-R01
Model - Diameter Rod x Diameter Alur x Jembar Alur PTFE3 - Kode materi PTFE sing dimodifikasi R01 - Kode materi O-ring
Produk bisa diprodhuksi ing ukuran apa wae sing kadhaptar ing tabel spesifikasi.
|
d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~17 |
d+4.7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39 |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108 |
d+9.0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109~670 |
d+12.0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
d+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
d+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
> 1600 |
d+21.2 |
22 |
0.7 |
0.6 |
20 |
12 |
Cathetan: 1. Kanggo tekanan> 60 MPa, gunakake toleransi pas H8/f8 ing area dasar segel; kanggo ultra-dhuwur-tekanan sealing, Smax <0,05.
2. Mangga takon kantor yen struktur ditutup-alur dibutuhake.
Kompatibel karo GB1235 O-rings; produk saka sembarang ukuran kadhaptar ing tabel specifications bisa diprodhuksi.
|
d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~39 |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40~150 |
d+9.8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151~1500 |
d+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
