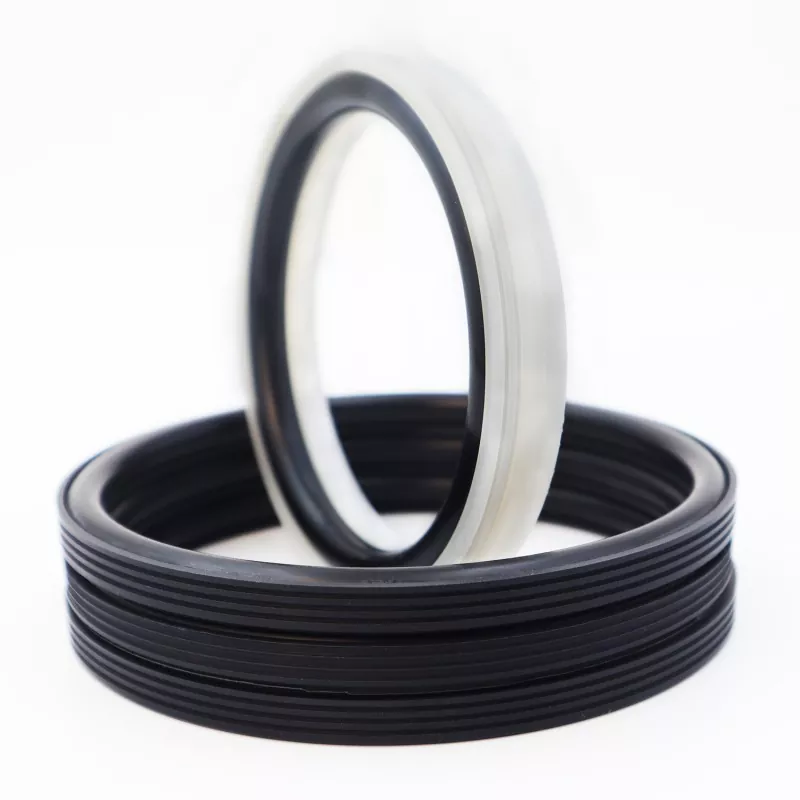

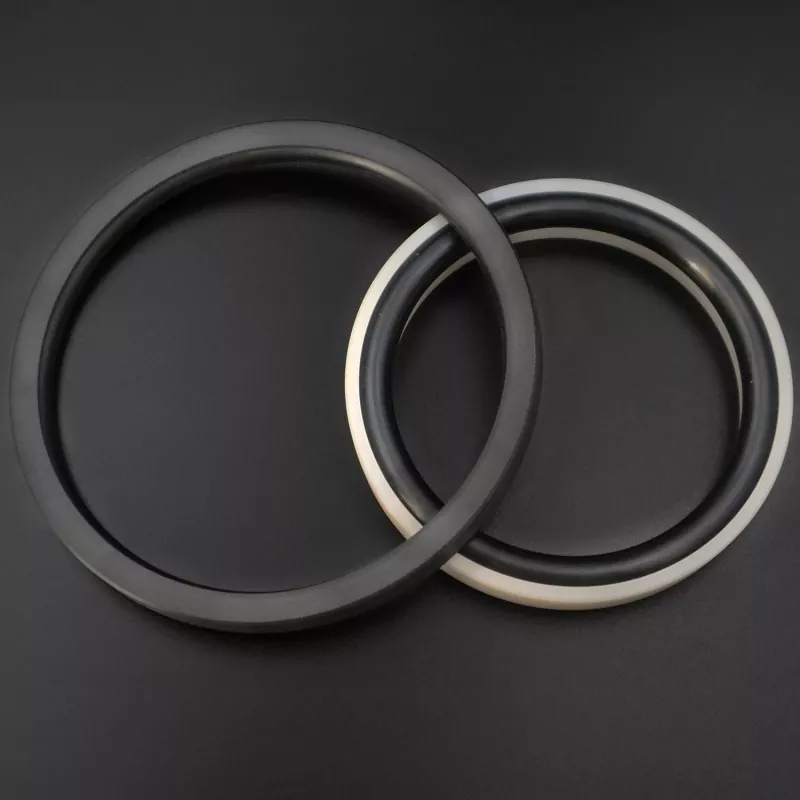

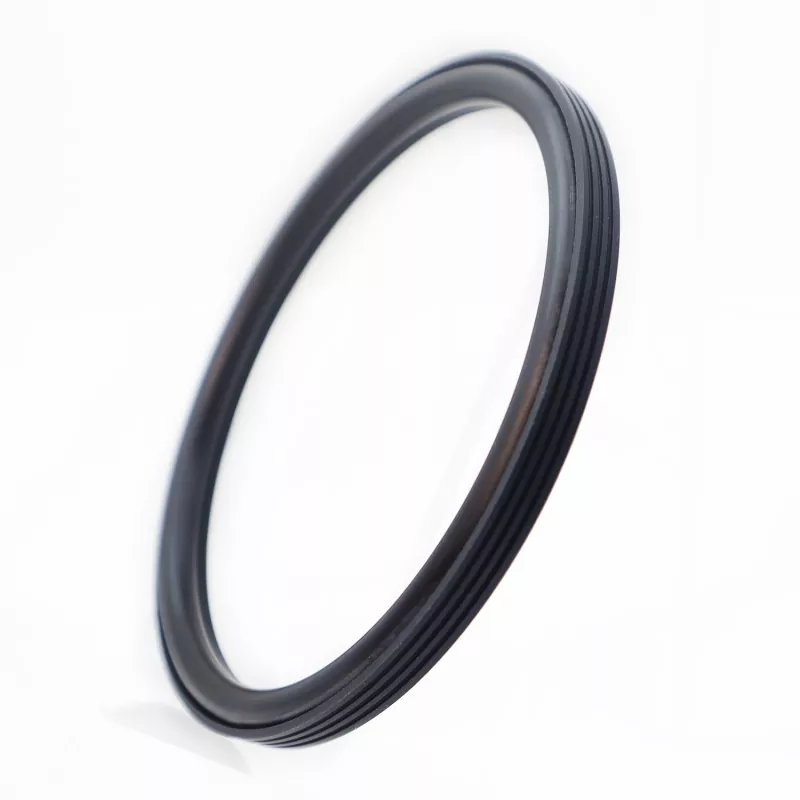

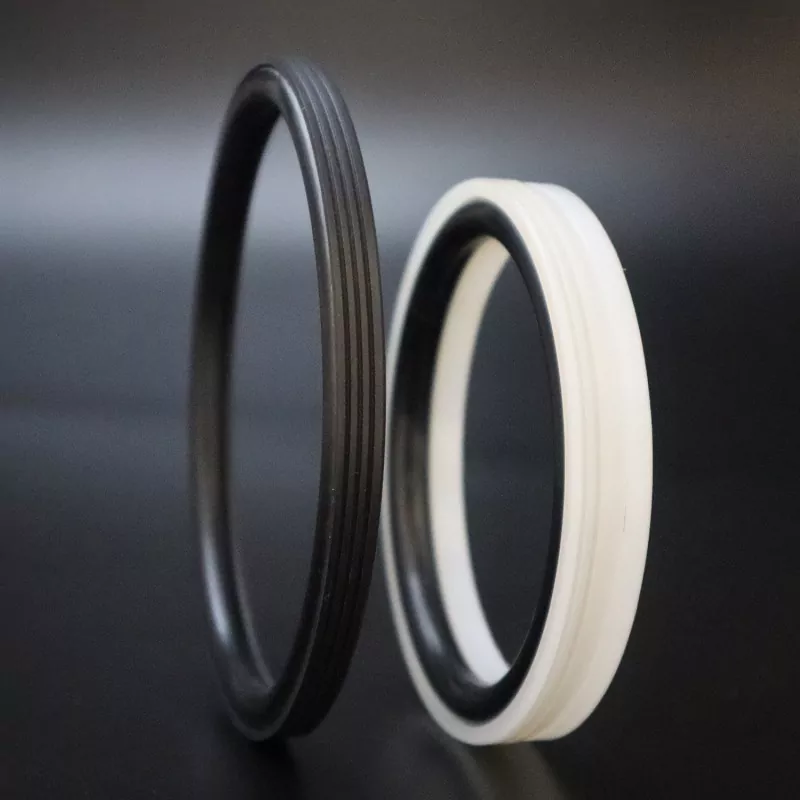

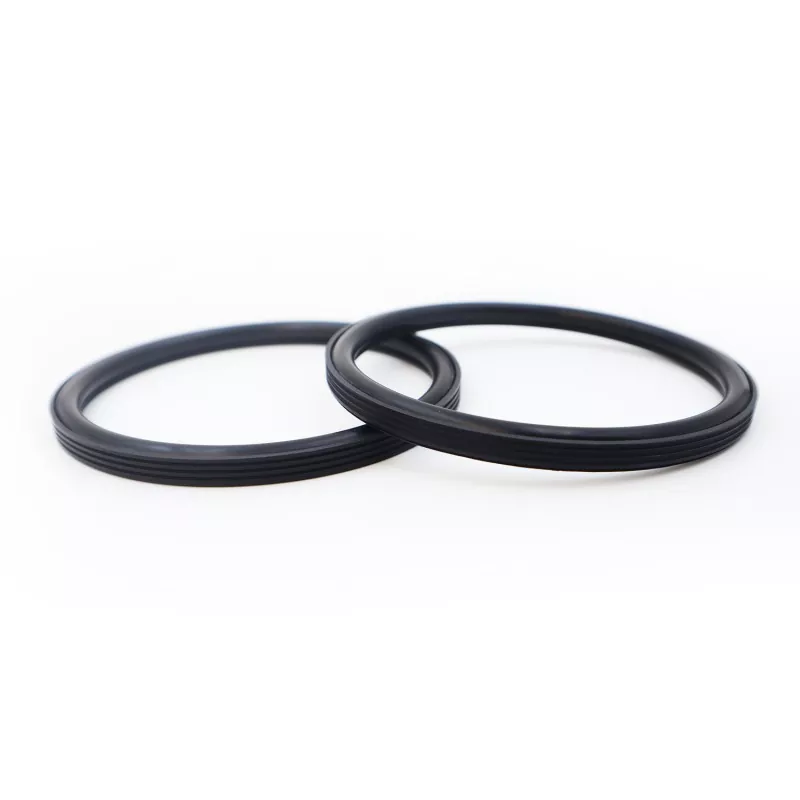

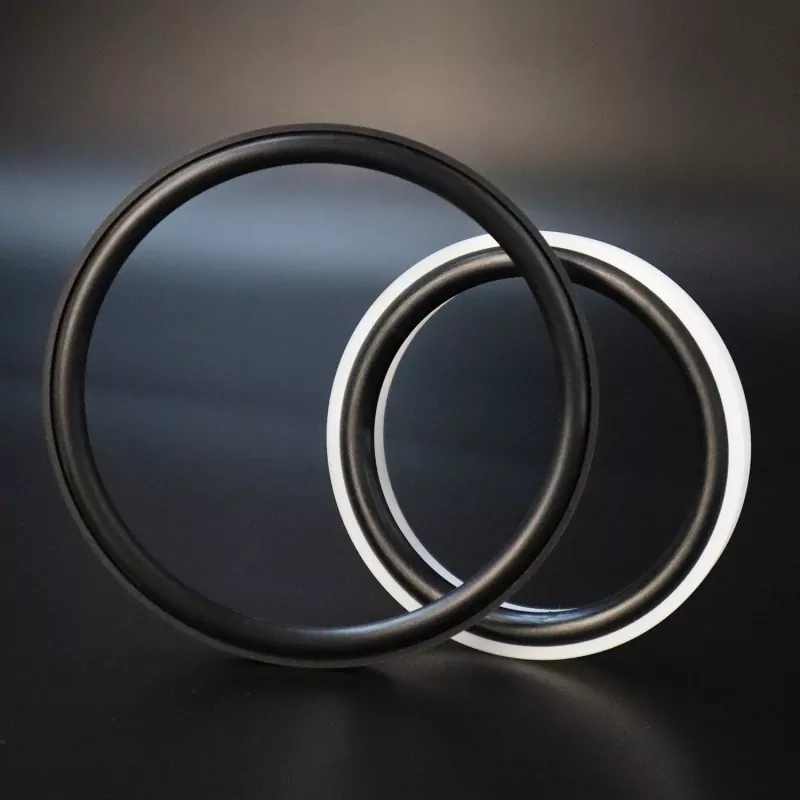

RC2062 Reinforced Toothed Piston Seal kasusun saka dering sealing toothed dirancang khusus digawe saka plastik engineering kinerja dhuwur lan karet O-ring; iku cocok kanggo sealing unidirectional ing reciprocating hydraulic lan aplikasi Rotary.
Iki nduweni umur layanan sing dawa, gesekan sing sithik, kinerja sealing sing apik, tapak sikil sing kompak, lan gampang instalasi lan pangopènan. Desain optimized saka lambe sealing lan kekandelan njamin sealing efektif sanajan kapapar media atos kayata slurry semen.
Kanthi struktur sakabèhé sing kompak, nyilikake syarat papan instalasi lan nggampangake perakitan ing situs lan pangopènan sakteruse. Iki minangka solusi sealing sing dipercaya kanggo kamar piston ing aplikasi penanganan slurry. Kita ngajak produsen peralatan industri kanggo ngevaluasi, mbandhingake, lan nggawe pesenan akeh kanggo produk iki.
Nilai matesi ngirim ora kedadeyan bebarengan.
|
Tekanan (MPa) |
Suhu (°C)
|
Kacepetan (m/s) |
Sedheng |
|
|
Gerakan timbal balik |
Gerakan rotasi |
|||
|
≤100 |
-35 nganti +100 (karo NBR O-ring) |
≤6 |
≤2 |
Banyu, lendhut, lenga mentah, lenga hidrolik, emulsi |
|
-20 nganti +200 (karo FKM O-ring) |
||||
1. Bahan O-ring sing kompatibel kalebu: RO1 Nitrile Rubber (NBR), RO2 Fluoroelastomer (FKM), etc.
2. Bahan ring Sealing: Bahan standar PTFE4; bahan liyane kasedhiya kalebu PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, etc.
Model pesenan: RC2062-80*68.3*7.6-PTFE4-R01
Model - Diameter bolongan * Diameter alur * Jembar alur - Kode Material
Sembarang ukuran ing paramèter kasedhiya
|

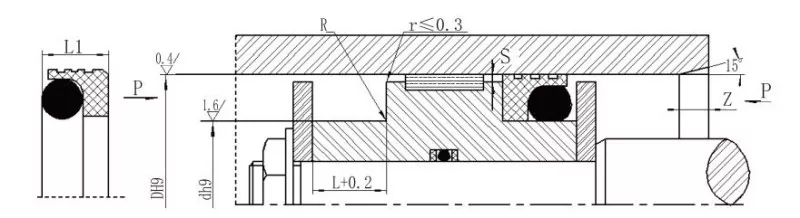

Rentang ukuran bore Tipe standar D H9 RC2062 |
Jarak bore Tugas abot D H9 RC2062-Z |
diameteripun alur d h9 |
Jembaré alur L+0.2 |
Jembaré segel L1 |
Radius pojok Rmax |
Reresik radial Smax |
Chamfer Zmin |
Diameter potongan O-ring |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51.9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127.9 |
25~51.9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500.9 |
52~127.9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500.9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Wigati: 1. Kanggo diameteripun bolongan ≤30 mm, desain alur mbukak dianjurake.
2. Kanggo meksa ngluwihi 30 MPa, cocok H8 / f8 dianjurake kanggo longkangan extrusion.
